Вес стальной трубы: калькулятор – надежный помощник при расчете

Расчет квадратной трубы на прогиб и изгиб

Замкнутые профили, какими являются квадратные, прямоугольные и круглые трубы, — это вариант для тех, у кого нет возможности использовать деревянные конструкции, но есть желание предать будущему сооружению хорошую эстетичность. Например, каркас козырька, сваренный из квадратных труб, выглядит более эстетично, чем тот же козырек, сваренный из уголков.

1. Калькулятор

2. Инструкция к калькулятору

На данной странице Вам представлен калькулятор способный подбирать сечение квадратной трубы по прочности и деформациям. Другими словами, с помощью данного калькулятора Вы можете произвести расчет квадратной трубы на прогиб и изгиб по ГОСТ 30245-2003 «Профили стальные гнутые замкнутые сварные квадратные для строительных конструкций».

Рассчитать квадратную трубу можно для следующих расчетных схем:

Тип 1 — балка с одним пролетом с приложенной на нее равномерно распределенной нагрузкой.

Тип 2 — жестко защемленная консоль с равномерно распределенной нагрузкой.

Тип 3 — балка лежащая на двух опорах с выведенной консолью с одной стороны.

Тип 4 — однопролетная шарнирно опертая балка с приложенной на нее сосредоточенной нагрузкой.

Тип 5 — то же самое, что и тип 4, только с двумя сосредоточенными нагрузками.

Тип 6 — консоль с жестким защемлением с приложенной на нее сосредоточенной нагрузкой.

Инструкция к калькулятору

Обращаю ваше внимание, что в нецелых числах необходимо ставить точку, а не запятую, то есть, например, 5.7 м, а не 5,7. Также, если что-то не понятно, задавайте свои вопросы через форму комментариев, расположенную в самом низу

Исходные данные

Расчетная схема:

Длина пролета (L) — пролет через который переброшена балка или длина консоли.

Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. Для 3 схемы А равна длине консоли балки, опирающейся на 2 опоры.

Нормативная и расчетная нагрузки — нагрузки, на которые рассчитывается квадратная труба. Рассчитать их можно с помощью следующих материалов:

Fmax — максимально допустимый прогиб, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия», в зависимости от вида конструкции. Некоторые значения этого показателя приведены в таблице 1.

Таблица 1. Максимальный прогиб для некоторых конструкций согласно СНиП.

Вид балки	Длина пролета	Требования	Fmax
Балки перекрытий, покрытий, крыши	L ≤ 1 м	Эстетико-психологические, то есть такие, при которых прогиб балки не будет «бросаться в глаза»	1/120 (1/60)
L = 3 м	1/150 (1/75)
L = 6 м	1/200 (1/100)
L = 12 м	1/250 (1/125)
Балки покрытий и перекрытий при наличии на них элементов, подверженных растрескиванию (стяжек, полов, перегородок)	любая	Конструктивные	1/150 (1/75)
Перемычки	любая	Конструктивные	1/200
Примечания:1. Без скобок Fmax указан для пролета, в скобках — для консоли.2. В случае промежуточных значений длины пролета L максимальный прогиб Fmax находится по линейной интерполяции.

Количество труб — обычно указывается одна балка, но если есть желание ее усилить и положить рядом еще одну такую же балку, то следует выбрать в графе «две».

Вес круга, стального прутка. Круглый прокат ГОСТ 2590-88

Вес стального круга, металлического прутка, круглого проката ГОСТ 2590-88 Круг, согласно ГОСТ — прокат стальной круговой используется двух основных стандартов: горячекатаный и калиброванная круглая сталь — холоднокатаная или холоднотянутая. Стальной круг используется в качестве заготовки перед изготовлением изделий фасонного проката или сортового проката. Также стальные круги находят широкое применение в машиностроении в качестве заготовок для изготовления втулок, осей, валов, анкеров, толкателей и других деталей машин и техники. Точность круга ГОСТ 2590-88, произведенного горячекатаным способом, разделяется на три класса — А, Б и В, соответственно, высокой, повышенной и обыкновенной точности. Для класса А допустимое отклонение от заданного параметра составляет от +0.3мм до -0.9мм. Для класса Б этот диаметр лежит в пределах от +0.6мм до -2.0мм. Класс В позволяет отойти от стандарта на величину от +0.8мм до -4.0мм. Точный параметр допустимого отклонения зависит от присвоенного класса точности, а так же от длины изделия. Длина круглого прутка зависит от качества стали, например: — пруток из обычной углеродистой и низколегированной стали изготавливают в пределах от 2 до 12 метров; — прокат качественной углеродистой и легированных сталей — от 2 до 6 метров; — кругляк из низколегированной стали — от 1 до 6 метров. Также на усмотрение заказчика заготовки изготавливают длиной от 2 до 24 метров. При изготовлении кругляка руководствуются предельными отклонениями по длине проката. Существует три вида отклонений по длине, а именно: до 4 метров — 30 мм , от 4 до 6 метров — 50 мм, от 6 метров — 70 мм. Т.е. величина погрешности не должна превышать 30 мм, во втором случае 50 мм, а в третьем 70 мм. На усмотрение заказчика таким разбросом размеров можно пренебречь. В сортаменте круглого проката, главным параметром при выпуске круга является его номинальный диаметр. По стандарту он может варьироваться от 5 до 270 мм, а изделия диаметром свыше 270 и до 300 мм производятся по запросу. Стальной круг, как и ряд других изделий, может производиться, храниться и транспортироваться в двух видах – в мотках (для изделий диаметром до 9 мм), и прутках. Таблица веса круга стального — Сколько килограммов (кг) в одном метре (м) прутка диаметр прутка d, мм вес прутка,кг

диам d,мм

вес круга,кг

диам d,мм

вес круга,кг

диам d,мм

вес 1м круга,кг

5,5 0,186 32 6,31 60 22,19 165 167,77 6 0,222 33 6,71 61 22,93 170 178,09 6,5 0,26 34 7,13 62 23,7 175 188,72 7 0,302 35 7,55 63 24,47 180 199,66 8 0,395 36 7,99 65 26,05 185 210,9 9 0,499 37 8,44 67 27,68 190 222,46 10 0,616 38 8,9 68 28,51 195 234,32 11 0,746 39 9,38 70 30,21 200 246,49 12 0,888 40 9,86 72 31,96 205 258,97 13 1,041 41 10,36 75 34,68 210 271,76 14 1,21 42 10,88 80 39,46 215 284,85 15 1,39 43 11,4 82 41,46 220 298,25 16 1,58 44 11,94 85 44,54 225 311,96 17 1,78 45 12,48 90 49,94 230 325,98 18 2 46 13,05 95 55,64 235 340,31 19 2,23 47 13,75 100 61,65 240 354,95 20 2,47 48 14,2 105 67,97 245 369,89 21 2,72 49 14,8 110 74,6 250 385,14 22 2,98 50 15,42 115 81,54 255 400,7 23 3,26 51 16,03 120 88,78 260 416,57 24 3,55 52 16,67 125 96,33 265 432,74 25 3,85 53 17,32 130 104,2 270 449,23 26 4,17 54 17,65 135 112,31 275 466,02 27 4,5 55 18,65 140 120,78 280 483,12 28 4,83 56 19,33 145 129,56 285 500,53 29 5,18 57 20,02 150 138,65 290 518,25 30 5,55 58 20,74 155 148,05 295 536,27 31 5,92 59 21,45 160 157,75 300 554,6 Вес погонного метра круга в таблице — теоретическая масса. Фактический вес прутка круглого сечения может отличаться на 2-5% Расчет веса круга стального проката Когда нет справочника, расчет веса погонного метра стального прутка можно выполнить самостоятельно, на обычном калькуляторе. Объем металла в 1 метре стального цилиндра равен 1 м x (3,14 x D x D/4). В скобках геометрическая площадь круга диаметром D. Вес прутка получается умножением объема на удельный вес круглого проката, который равен 7850 кг/м3. Данным способом Вы можете посчитать сколько кг в метре стального круга, пересчитать тонны в метры. Например, на обычном калькуляторе, можно сделать расчет массы 1 погонного метра круга по формуле: m = Pi*d*d*R/4000 где: m — теор. масса 1 п/ м круга в кг, Pi = 3,14 (постоянная величина), d — наружный диаметр в мм, R — плотность стали в г/куб. см. Для быстрого расчета массы круглого проката воспользуйтесь «Калькулулятором металла» в разделе сайта «Сортамент металлопроката»

Калькулятор расчета массы круга считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу круга нержавеющего или изготовленного из цветного сплава. Металлокалькулятор круга рассчитывает вес прутка стали (по размерам диаметра и длины заготовок), и длину круглого проката (по общему весу стальных прутков и наружному диаметру прута)

sbk.ltd.ua

Таблица размеров сечения и вес 1 метра профильной трубы прямоугольного сечения по ГОСТ 8645

Наружный размер А, мм	Наружный размер B, мм	Толщина стенки S, мм	Масса 1 м, кг
15	10	1,0	0,348
1,5	0,488
1,0	0,605
20	10	1,0	0,426
1,2	0,501
1,5	0,605
2,0	0,762
20	15	1,0	0,505
1,2	0,595
1,5	0,723
2,0	0,919
2,5	1,09
25	10	1,0	0,505
1,5	0,723
2,0	0,919
2,5	1,09
25	15	0,8	0,474
0,9	0,529
1,0	0,583
1,2	0,689
1,5	0,841
2,0	1,08
2,5	1,29
30	10	1,0	0,583
1,5	0,841
2,0	1,08
2,5	1,29
3,0	1,48
30	15	0,8	0,536
0,9	0,600
1,0	0,661
1,2	0,783
1,5	0,959
2,0	1,23
2,5	1,48
3,0	1,71
30	20	0,8	0,599
0,9	0,670
1,0	0,740
1,2	0,877
1,5	1,08
2,0	1,39
2,5	1,68
3,0	1,95
35	15	0,8	0,599
0,9	0,670
1,0	0,740
1,2	0,877
1,5	1,08
2,0	1,39
2,5	1,68
3,0	1,95
3,5	2,20
35	20	0,8	0,662
0,9	0,741
1,0	0,819
1,2	0,972
1,5	1,19
2,0	1,55
2,5	1,88
3,0	2,19
3,5	2,47
35	25	1,5	1,31
2,0	1,70
2,5	2,07
3,0	2,42
3,5	2,75
35	30	0,8	0,788
0,9	0,882
1,0	0,976
1,2	1,16
1,5	1,43
2,0	1,86
40	15	2,0	1,55
2,5	1,88
3,0	2,19
3,5	2,47
4,0	2,73
40	20	0,8	0,725
0,9	0,811
1,0	0,897
1,2	1,07
1,5	1,31
2,0	1,70
2,5	2,07
3,0	2,42
3,5	2,75
4,0	3,05
40	25	1,5	1,43
2,0	1,86
2,5	2,27
3,0	2,66
3,5	3,02
4,0	3,36
40	30	1,5	1,55
2,0	2,02
2,5	2,47
3,0	2,89
3,5	3,30
4,0	3,68
42	20	2,0	1,77
2,5	2,15
3,0	2,52
3,5	2,86
4,0	3,17
42	30	2,0	2,08
2,5	2,54
3,0	2,99
3,5	3,41
4,0	3,80
45	20	2,0	1,86
2,5	2,27
3,0	2,66
3,5	3,02
4,0	3,36
45	30	2,0	2,17
2,5	2,66
3,0	3,13
3,5	3,57
4,0	3,99
50	25	1,5	1,67
2,0	2,17
2,5	2,66
3,0	3,13
3,5	3,57
4,0	3,99
50	30	1,5	1,78
2,0	2,32
2,5	2,86
3,0	3,36
3,5	3,85
4,0	4,30
50	35	1,5	1,90
2,0	2,49
2,2	2,72
2,5	3,09
3,0	3,60
3,5	4,12
4,0	4,62
50	40	2,0	2,65
2,5	3,25
3,0	3,83
3,5	4,39
4,0	4,93
60	20	2,0	2,33
60	25	2,5	3,05
3,0	3,60
3,5	4,12
4,0	4,62
5,0	5,55
60	30	1,5	2,02
2,0	2,65
2,5	3,25
3,0	3,83
3,5	4,39
4,0	4,93
5,0	5,94
60	40	1,5	2,25
2,0	2,96
2,5	3,64
3,0	4,30
3,5	4,94
4,0	5,56
5,0	6,73
70	30	3,0	4,30
3,5	4,94
4,0	5,56
5,0	6,73
6,0	7,80
70	40	3,0	4,78
3,5	5,49
4,0	6,19
5,0	7,51
6,0	8,75
70	50	3,0	5,25
3,5	6,04
4,0	6,82
5,0	8,30
6,0	9,69
80	40	2,0	3,59
3,0	5,25
3,5	6,04
4,0	6,82
5,0	8,30
6,0	9,69
7,0	10,99
80	50	3,0	5,72
3,5	6,59
4,0	7,44
80	60	3,5	7,14
4,0	8,07
5,0	9,87
6,0	11,57
7,0	13,19
90	40	3,5	6,59
4,0	7,44
5,0	9,08
6,0	10,63
7,0	12,09
90	60	4,0	8,70
5,0	10,65
6,0	12,51
7,0	14,29
100	40	4,0	8,07
5,0	9,87
6,0	11,57
7,0	13,19
100	50	4,0	8,70
5,0	10,65
6,0	12,51
7,0	14,29
100	60	3,0	7,13
3,5	8,24
4,0	9,33
100	70	4,0	9,96
5,0	12,22
6,0	14,40
7,0	16,48
110	40	4,0	8,70
5,0	10,65
6,0	12,51
7,0	14,29
110	50	4,0	9,33
5,0	11,44
6,0	13,46
7,0	15,38
110	60	4,0	9,96
5,0	12,22
6,0	14,40
7,0	16,48
120	40	5,0	11,44
6,0	13,46
7,0	15,38
8,0	17,22
120	60	5,0	13,00
6,0	15,34
7,0	17,58
8,0	19,73
120	80	5,0	14,58
6,0	17,22
7,0	19,78
8,0	22,25
140	60	5,0	14,58
6,0	17,22
7,0	19,78
8,0	22,25
140	80	5,0	16,15
6,0	19,11
7,0	21,98
8,0	24,76
140	120	6,0	22,88
7,0	26,37
8,0	29,78
9,0	33,10
150	80	6,0	20,05
7,0	23,08
8,0	26,01
9,0	28,86
10,0	31,62
150	100	6,0	21,93
7,0	25,28
8,0	28,53
9,0	31,69
10,0	34,76
180	80	7,0	26,37
8,0	29,78
9,0	33,10
10,0	36,33
12,0	42,52
180	100	8,0	32,29
9,0	35,93
10,0	39,47
12,0	46,29
180	150	8,0	38,57
9,0	42,99
10,0	47,32
12,0	55,71

Виды вероятных нагрузок

Как можно классифицировать нагрузки на балку из трубы? В соответствии с СП 20.13330.2011 «Нагрузки и воздействия» моменты нагружения конструкции можно распределить по следующим признакам:

• постоянные – давление и вес которых не изменяются с течением времени, это такие, как собственный вес конструкции;
• временные длительные, учитывающие вес дополнительных конструкций сооружения, включая оборудование, мебель и прочее;
• кратковременные поперечные, зависящие от внешних условий эксплуатации – нагрузки от ветра, снега или дождя, для определения которых производится собственный расчет, зависящий от района расположения объекта. Такие нагружения в экстремальных условиях создают условия, при которых возможен прогиб балки из трубы.
• особые условия воздействия, к которым можно отнести воздействие от удара автомобиля во время парковки, в результате которого опора может прогибаться;
• сейсмические – для местностей с определенной сейсмической активностью.

Прочностью перекрытия определяется уровень безопасности проживания на загородном участке или в деревенском доме.

Степень нагружения конструкций можно подбирать по таблицам, при этом учитываются:

1. величина момента инерции, обозначенная в стандартах;
2. длина пролета;
3. величина нагрузки;
4. модуль Юнга (справочные данные).

В таблицах приводятся готовые данные, рассчитанные по специальной формуле например для круглых, квадратных и прямоугольных профилей. Все прочностные расчеты несущих конструкций по определению сложны в исполнении и требуют специальной инженерной подготовки в области сопротивления материалов. Поэтому лучше воспользоваться специальным онлайн-калькулятором. Чтобы рассчитать нагрузки достаточно ввести исходные данные в таблицу и на выходе можно получить точный результат быстро и без особых затруднений.

При проектировании и изготовлении конструкций из металла и других материалов очень важно соблюдать и выполнять физико-механические расчеты на прочность, одним из которых является расчет балок на изгиб (прогиб). Выполнять расчет прогиба балки онлайн – очень удобно и быстро

Поэтому специалисты нашего предприятия подготовили онлайн калькулятор для расчетов.

Площадь поперечного сечения профиля:

Расчетный вес профиля (балки):

Описание

При выборе схемы с распределенной нагрузкой, приложенная «Нагрузка Q» указывается как относительная «килограмм на метр». Определяется она по формуле Q = /.

Использование калькулятора «Расчет прогиба балки онлайн» значительно сократит время и послужит залогом надежных инженерных конструкций.

Калькулятор разработан исключительно по формулам Сопромата и справочным данным для каждого типа материала и сечения балки. Расчет прогиба сечения является теоретическим, следовательно практические значения могут быть отличными от расчетных и зависеть от множества условий. Однако значения полученные в данном калькуляторе будут невероятно полезными и послужат основой для расчета необходимой конструкции.

4 Сколько весит профильная труба – расчет при помощи калькулятора

Последний способ установления веса трубы квадратного либо прямоугольного профиля заключается в использовании готовых калькуляторов, имеющихся на множестве специализированных сайтов. Воспользоваться подобной методикой может любой человек, ПК которого подключен к глобальной сети. Никаких сложностей с эксплуатацией калькулятора у него не возникнет. Нужно лишь ввести в предлагаемые поля следующие значения трубы:

• длину сторон;
• длину изделия;
• толщину стенок.

После этого выбирается сталь (ее марка), являющаяся исходным сырьем для выпуска трубы, нажимается кнопка «Расчет». Перед нами появится показатель массы изделия. В большинстве случаев вес определяется с некоторой погрешностью. То есть он, вполне возможно, будет незначительно отличаться от табличных величин и от данных, полученных формульными расчетами.

Кстати, описанные нами калькуляторы обычно дают возможность определить вес и многих других видов металлопроката, например:

• прута;
• круга;
• двутавровой балки;
• разных видов швеллеров;
• шестигранника;
• квадрата;
• уголка.

При этом все озвученные изделия могут изготавливаться не только из стали, но и из иных материалов: латуни, магния, меди, чугуна разных марок, бронзы, титана, алюминия и так далее.

Последний штрих – большая часть калькуляторов позволяет производить и обратные расчеты. Например, определять по известной массе трубы ее метраж. Такая функция может понадобиться тогда, когда человеку требуется узнать, сколько погонных метров изделия, допустим квадрата 60х60 мм, приходится на одну тонну или килограмм его массы.

Расчет веса стальной трубы

Если вы не профессионал по трубам, но вам потребовалось узнать, сколько будет весить стальная труба, то не стоит отчаиваться. Вы сможете произвести расчет веса трубы стальной прямоугольной или какой-либо другой с применением современных технологий в виде всемирной Сети, где вы сможете использовать онлайн-программы, в которых имеются таблицы расчета веса разных стальных труб.

Узнаем вес трубы по формуле

Если у вас выхода в Интернет нет, то для расчета удельного веса труб имеются формулы. Нужно знать, что принято считать вес одного метра трубы из стали в килограммах. Есть две формулы расчетов и практика показывает, что обе они эффективны и выдают результаты, которые мало чем друг от друга отличны. По формулам проводится расчет большего числа из типоразмеров труб, к примеру, вес круглой трубы стальной электросварной от трубы бесшовной ничем не отличается и зависит лишь от толщины стенки.

1. Вариант первой формулы: Мп = ((Ду – Тс)/40,5)*Тс. Ду – это диаметр трубы, указанный в миллиметрах, Тс – толщина ее стенки в миллиметрах, а Mn и будет итогом. Итог покажет вам, сколько весит в килограммах один метр трубы.

2. Вариант второй формулы: Мп = (Ду – Тс)*Тс*0,0246615. В этом случае Ду будет также само диаметром трубы в миллиметрах, Тс – толщиной стенки трубы в миллиметрах. Итог Mn покажет вес в килограммах одного метра погонного трубы.

Узнаем вес трубы с калькулятором по Интернету

В настоящее время насчитывается довольно большой сортамент стального металлопроката. Иногда возникают определенные трудности, если нужно узнать, к примеру, вес стальной трубы профильной. Приведенные выше формулы тут не подойдут, так как для того, чтобы узнать вес трубы квадратной стальной или той же профильной, потребуется учесть и сечение труб: прямоугольное или же квадратное. Для этого и есть программы, позволяющие легко вычислить нужный вес трубы. Калькулятор легко можно скачать из Интернета и у вас всегда будут при себе цифры по характеристикам труб с разными размерами. Чтобы воспользоваться калькулятором, нужно знать толщину стенки трубы и ее сечение. Найти такой калькулятор совсем нетрудно, для этого просто воспользуйтесь любым поисковиком.

Когда необходимы расчеты веса труб?

Основные причины тут следующие:

— чтобы высчитать прочность возведенной конструкции. Если из профильной или круглой трубы, к примеру, монтируется каркас модульного здания, то на основу будет давить и вес нагрузки полезной – проемов окон, людей в доме, мебели и тому подобное. Сюда также входит и вес верхних уровней каркаса. Довольно часто несущий скелет постройки весит намного больше, чем все, что находится в здании,

— по весу осуществляется закупка труб и другого металлопроката. Если не будете знать вес, то кладовщик никогда не согласится отмерять для вас рулеткой полтора километра труб магистральных,

— может возникнуть сложность при погрузке труб на автотранспорт, если вы не знаете их вес. С пластиковыми трубами намного легче, достаточно знать кубатуру и соизмерить ее с вместимостью автотранспорта, на котором будет проводиться перевозка. А вот при перевозке труб из стали все по-другому. Тут нужно рассчитать все точно, так как такие трубы весят раз в десять больше, и автотранспорт просто не сдвинется с места от перезагрузки.

Расчет веса стальной трубы Если вы не профессионал по трубам, но вам потребовалось узнать, сколько будет весить стальная труба, то не стоит отчаиваться. Вы сможете произвести расчет веса

3 Формульный расчет массы прямоугольных и квадратных труб

Чтобы установить максимально точно, какую массу имеет труба профильная (вес 1 метра такого изделия), необходимо принять во внимание объем металла, который был потрачен на производство конструкции. Для этого сначала рассчитывают площадь поперечного сечения трубы, а затем, полученную величину умножают на протяженность отрезка металлопроката. Теперь, когда объем использованного металла известен, его следует умножить на плотность материала, служащего сырьем для выпуска трубы

Итогом последней операции будет теоретическая масса готового изделия

Теперь, когда объем использованного металла известен, его следует умножить на плотность материала, служащего сырьем для выпуска трубы. Итогом последней операции будет теоретическая масса готового изделия

Важно учесть – разные марки стали имеют различные показатели плотности, которые могут весьма значительно отличаться друг от друга

Кроме того, конфигурация геометрически правильной профильной трубы, задуманной теоретически, никогда не соответствует ее реальной форме, получающейся на практике. «Безупречная» форма, например, не предполагает наличия в изделии скругленных углов внутреннего и внешнего радиуса, по теории они могут быть только прямыми, и никак иначе.

Учитывая все изложенное выше, можно сделать вывод – реальная и расчетная масса метра профильного изделия в любом случае будут отличными друг от друга (иногда незначительно, а в некоторых случаях очень существенно). В связи с этим формульная схема расчета не рекомендуется для расчета веса при сооружении сложных и ответственных конструкций.

Давайте на конкретном примере посмотрим, как выполнить расчет массы метра квадратной трубы с толщиной стенок 3 мм и сторонами 60х60 мм по формуле: М.П. = S*2*(А+В)*ρ, где:

• А и В – это показатели длины сторон, выраженные в метрах;
• S – толщина (также в метрах);
• Ρ – плотность стали в килограммах на кубический метр (обычно принимается ее среднее значение равное 7850).

Подставляем в указанную формулу известные нам значения и получаем:

М.П. = 0,003*2*(0,06+0,06)*7850 = 5,65 кг.

Полученные килограммы и являются массой одного метра погонного квадратного профильного изделия со сторонами 60 мм. Если сравнить данный показатель с табличными данными (5,25 кг), мы увидим, что разница между ними получится 0,4 кг.

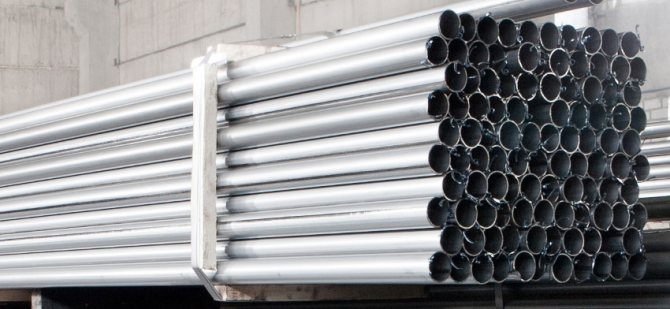

Профильные трубы — виды, типы

Производители предлагают металлопрокат различного вида и типоразмера. В машиностроении, строительной отрасли, мебельном производстве и других областях широко используются профильные изделия, каждая из которых имеет свои отличительные особенности и возможную область использования. Предлагаем ознакомиться с возможными вариантами, чтобы было проще делать выбор в процессе покупки.

Профильный прокат бывает различного вида и типа

Электросварные прямошовные трубы

Для изготовления электросварных прямошовных труб используются стальные штрипсы. В процессе производстве заготовке придается нужная форма с последующим формированием сварного шва вдоль изготавливаемого изделия. В зависимости от используемого метода формообразования заготовки профильный трубопрокат может быть:

• холоднодеформированным;
• горячедеформированным;
• холоднокатаным;
• холоднотянутым.

Производители предлагают прокат с круглым и прямоугольным сечением различных категорий в зависимости от химического состава сплава, используемого для их изготовления. Из-за технологических особенностей производства такая стальная продукция имеет определенные недостатки:

• В поперечном направлении возникающие напряжения распределяются неравномерно;
• В местах изгиба может наблюдаться утончения профиля.

Шов проходит вдоль всего изделия

Электросварные холоднодеформированные

Нормативными документами установлены требования к наружному диаметру, толщине стенке и весу одного погонного метра трубопроката. Может поставляться в термически обработанном состоянии и без термической обработки. Допускает эксплуатацию при высоком и низком давлении. Выдерживает воздействие высоких температур. Имеет обширную область использования, начиная от коммунального хозяйства и заканчивая нефтегазовой областью. В нормативных документах содержаться таблицы веса труб и их основных размеров.

Холоднодеформированный трубопрокат со сварным швом

Бесшовные теплодеформированные

Бесшовный (цельнотянутый) металлопрокат получают из монолитной заготовки цилиндрической формы, которую в процессе производства разогревают до заданной температуры. На прошивном прессе формируется полый цилиндр, после чего прокат отправляет на вальцы для окончательного формообразования.

Используемая технология позволяет получить стальной трубопрокат с максимальной толщиной стенки 75 мм, отличающиеся повышенными прочностными характеристиками.

Бесшовные отличаются повышенной прочностью

Вес профильной стальной трубы

Основные размеры профильной прямоугольной трубы

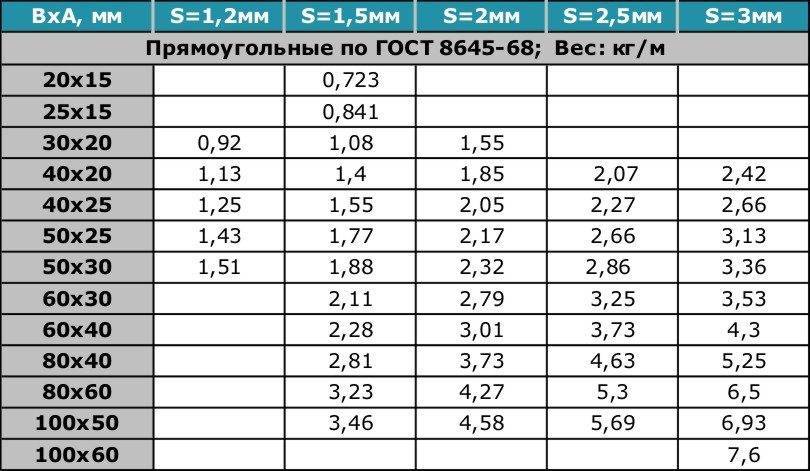

Расчет теоретического веса стальной профильной трубы регулирует ГОСТ 8645-68. Масса и типоразмеры прямоугольных труб приведены в :

Таблица 2. Основные типоразмеры и вес стальных прямоугольных труб по ГОСТ 8645-68

Ширина профиля А, мм	Высота профиля В, мм	S, мм	Масса 1 м, кг
15	10	1,0	0,348
1,5	0,488
2	0,605
20	10	1,0	0,426
1,5	0,605
2	0,762
15	1,0	0,505
1,5	0,723
2	0,919
2,5	1,09
25	10	1,0	0,505
1,5	0,723
2	0,919
2,5	1,09
15	1,0	0,583
1,5	0,841
2	1,08
2,5	1,29
28	25	1,5	1,15
2	1,49
2,5	1,80
30	10	1,0	0,583
1,5	0,841
2	1,08
2,5	1,29
3	1,48
15	1,0	0,661
1,5	0,959
2	1,23
2,5	1,48
3	1,71
20	1,0	0,740
1,5	1,08
2	1,39
2,5	1,68
3	1,95
35	15	1,5	1,08
2	1,39
2,5	1,68
3	1,95
3,5	2,20
20	1,5	1,19
2	1,55
2,5	1,88
3	2,19
3,5	2,47
25	1,5	1,31
2	1,70
2,5	2,07
3	2,42
3,5	2,75
40	15	2	1,55
2,5	1,88
3	2,19
3,5	2,47
4	2,73
20	2	1,70
2,5	2,07
3	2,42
3,5	2,75
4	3,05
25	1,5	1,43
2	1,86
2,5	2,27
3	2,66
3,5	3,02
4	3,36
28	1,5	1,50
2	1,95
2,5	2,39
30	2	2,02
2,5	2,47
3	2,89
3,5	3,30
4	3,68
(42)	20	2	1,77
2,5	2,15
3	2,52
3,5	2,86
4	3,17
30	2	2,08
2,5	2,54
3	2,99
3,5	3,41
4	3,80
45	20	2	1,86
2,5	2,27
3	2,66
3,5	3,02
4	3,36
30	2	2,17
2,5	2,66
3	3,13
3,5	3,57
4	3,99
50	25	2	2,17
2,5	2,66
3	3,13
3,5	3,57
4	3,99
30	2	2,32
2,5	2,86
3	3,36
3,5	3,857
4	4,30
35	2	2,49
2,5	3,09
3	3,60
3,5	4,12
4	4,62
40	2	2,65
2,5	3,25
3	3,83
3,5	4,39
4	4,93
60	25	2,5	3,05
3	3,60
3,5	4,12
4	4,62
5	5,55
30	2,5	3,25
3	3,83
3,5	4,39
4	4,93
5	5,94
40	3	4,30
3,5	4,94
4	5,56
5	6,73
70	30	3	4,30
3,5	4,94
4	5,56
5	6,73
6	7,80
40	3	4,78
3,5	5,49
4	6,19
5	7,51
6	8,75
50	3	5,25
3,5	6,04
4	6,82
5	8,30
6	9,69
7	10,99
80	40	3	5,25
3,5	6,04
4	6,82
5	8,30
6	9,69
7	10,99
50	3	5,72
3,5	6,59
4	7,44
60	3,5	7,14
4	8,07
5	9,87
6	11,57
7	13,19
90	40	3,5	6,59
4	7,44
5	9,08
6	10,63
7	12,09
50	3	6,19
60	4	8,70
5	10,65
6	12,51
7	14,29
100	40	4	8,07
5	9,87
6	11,57
7	13,19
50	4	6,19
5	10,65
6	12,51
7	14,29
70	4	9,96
5	12,22
6	14,40
7	16,48
110	40	4	8,70
5	10,65
6	12,51
7	14,29
50	4	9,33
5	11,44
6	13,46
7	15,38
60	4	9,96
5	12,22
6	14,40
7	16,48
120	40	5	11,44
6	13,46
7	15,38
8	17,22
60	5	13,00
6	15,34
7	17,58
8	19,73
80	5	14,58
6	17,22
7	19,78
8	22,25
140	60	3	9,02
5	14,58
6	17,22
7	19,78
8	22,25
80	5	16,15
6	19,11
7	21,98
8	24,76
120	6	22,88
7	26,37
8	29,78
9	33,10
150	60	7	20,88
80	6	20,05
7	23,08
8	26,01
9	28,86
10	31,62
100	6	21,93
7	25,28
8	28,53
9	31,69
10	34,76
160	130	8	33,55
180	80	7	26,37
8	29,78
9	33,10
10	36,33
12	42,52
100	8	32,29
9	35,93
10	39,47
12	46,29
145	20	84,10
150	8	38,57
9	42,99
10	47,32
12	55,71
190	120	12	51,94
196	170	18	88,99
200	120	8	37,32
230	100	8	38,57

Примечание

1. Масса труб вычислена при плотности стали 7,85 г/см3
2. Размеры труб, взятые в скобки – нерекомендуемые
3. Трубы следующих размеров производятся под заказ: 28х25; 40х25; 40х28; 70х50; 90х50; 140х60; 150х60; 160х130; 180х145; 190х120; 196х170; 200х120; 230х100 мм

Чугунные трубы: характеристики

Наиболее известная область применения – системы водоснабжения и канализация. Требования к последней довольно специфичны, а аварии на такого рода коммуникациях, представляют собой настоящее бедствие. Чугунный трубопровод считается наиболее надежным, благодаря определенным качествам.

• Коррозийная устойчивость – сплав не подвержен ржавлению и не создает условий к образованию и накоплению осадка на внутренней поверхности. В канализационных системах это качестве трудно переоценить. На фото – образец продукции.
• Чугунные трубы производятся методом литья – центробежного, непрерывного и так далее, и, соответственно, не содержат швов или свищей, что обеспечивает высокую стойкость к ударным нагрузкам.
• Высокая инертность – не взаимодействуют с химически агрессивными веществами даже при высокой температуре.
• Материал нечувствителен к низким температурам. Обладает минимальным коэффициентом удлинения, поэтому при монтаже отопительных систем или поставки горячей воды не требуется мер по компенсации.

• Возможная глубина укладки составляет 10 м.
• Срок службы изделий – до 100 лет. При этом в обслуживании трубопровод не нуждается.
• После окончания срока эксплуатации чугунные изделия полностью утилизируются без применения специальных процедур.

Related Posts via Categories

• Профильная труба – основной материал для металлических конструкций
• Квадратная труба – сортамент, сферы применения и ГОСТы
• Труба прямоугольная – сортамент и ГОСТ
• Профильная оцинкованная труба – зачем нужны некруглые формы?
• Вес профильной трубы – определяем его быстро и точно!
• Квадратная труба – качественный и экономичный металлопрокат
• Как согнуть профильную трубу – используйте трубогиб и все получится!
• Производство профильной трубы – тонкости технологического процесса
• Прямоугольная труба – незаменима во многих конструкциях
• Заглушки для профильных труб – многофункциональные и важные виды фитингов

Чугун и изделия из него

Чугун – сплав железа и углерода, в котором массовая доля последнего составляет не менее 2,14%. Углерод обеспечивает сплаву высокую твердость, хотя и снижает при этом пластичность материала.

При изготовлении труб применяются два вида сплава.

• СЧ – серый, содержит пластинчатое графитовое зерно. Материал обладает высокой стойкостью к сжимающим нагрузкам, что позволяет сооружать вертикальные стояки большой высоты. Однако графитное зерно придает серому чугуну хрупкость: изделие можно разрушить сильным точечным ударом. Если подобного рода повреждения трубопроводу не грозят, то он может прослужить до 80 лет.
• ВЧШГ – применяется для производства не так уж давно. Это высокопрочный сплав с шарообразным графитным зерном, он менее хрупок, и превосходит серый по долговечности – до 100 лет, и стойкости к механическим нагрузкам.

Вес трубы круглой стальной таблица.

Углеродистая сталь (7850 кг/м³)Вес трубы круглой 127x4x1000

Вес метра круглой трубы 127×4

m = 12.127308 кг.

В тонне 82 метров трубы 127×4

Вес трубы круглой 133x4x1000

Вес метра круглой трубы 133×4

m = 12.718884 кг.

В тонне 79 метров трубы 133×4

Вес трубы круглой 140x4x1000

Вес метра круглой трубы 140×4

m = 13.409056 кг.

В тонне 75 метров трубы 140×4

Вес трубы круглой 146x4x1000

Вес метра круглой трубы 146×4

m = 14.000632 кг.

В тонне 71 метров трубы 146×4

Вес трубы круглой 152x4x1000

Вес метра круглой трубы 152×4

m = 14.592208 кг.

В тонне 69 метров трубы 152×4

Вес трубы круглой 159x4x1000

Вес метра круглой трубы 159×4

m = 15.28238 кг.

В тонне 65 метров трубы 159×4

Вес трубы круглой 168x4x1000

Вес метра круглой трубы 168×4

m = 16.169744 кг.

В тонне 62 метров трубы 168×4

Вес трубы круглой 178x4x1000

Вес метра круглой трубы 178×4

m = 17.155704 кг.

В тонне 58 метров трубы 178×4

Вес трубы круглой 180x4x1000

Вес метра круглой трубы 180×4

m = 17.352896 кг.

В тонне 58 метров трубы 180×4

Для каких целей определяется масса труб из стали

Стальные трубы широко используются в строительной сфере. В любом проекте можно встретить информацию о том, какую массу имеет водопроводная коммуникация, проложенная в постройке. То же самое касается других трубопроводных систем и конструкций, выполненных из профильного проката. Вес водогазопроводных стальных труб вычисляется несколькими способами. Для чего еще требуется расчет данного параметра?

Вычисление веса металлических труб производится перед транспортировкой изделий

Теоретическая масса необходима для продажи, так как реализация труб осуществляется с учетом массы, а не длины. Таким образом, определение этого показателя дает возможность вычислить стоимость отдельно взятой партии.

Расчет массы данных изделий используется в строительстве для определения прочности будущей конструкции. Этот параметр позволяет узнать, какие нагрузки сможет переносить каркас, изготовленный из труб.

И, наконец, вычисление веса металлических труб производится перед транспортировкой изделий. Перевозка должна производиться на специальном грузовом оборудовании с учетом возможной нагрузки. При заключении договора, в котором указывается количество изделий и их масса, следует быть уверенными, что транспортировка будет осуществлена за одну поездку.

Знать вес труб необходимо для продажи, так как реализация материала осуществляется с учетом массы, а не длины

Таким образом, знание массы стальных труб является необходимым условием при их приобретении. Безусловно, при покупке данных деталей поштучно нет необходимости в подобном расчете. Определение веса в такой ситуации может потребоваться только для того, чтобы рассчитать реальную стоимость изделий.

Пример расчёта веса трубы стальной круглой

Независимо от того, какой метод расчёта будет использоваться, необходимо знать численные значения следующих параметров круглого стального трубопроката:

• толщина стенки;
• наружный диаметр.

Из курса физики средней школы известно, что для определения удельного веса трубы стальной следует умножить объём использованного материала на его же плотность. Последний параметр – величина постоянная, в то время как объём материала (в нашем случае это сталь) нужно вычислить. Решить такую задачу можно двумя методами. Это — расчёт объём листа, образующего круглую трубу, или вычисление разности объёмов внешнего цилиндра и цилиндра внутреннего.

1. Для расчета веса трубы (например, диаметром 168 мм с толщиной стенки 8 мм) первым способом, сначала нужно определить длину окружности:

L = π*D — 3,14*0,168 = 0,52752 м.

Здесь: D – диаметр изделия, а — всем известная математическая трансцендентная константа.

Для расчета веса трубы измеряется ее внешний диаметр и толщина стенки

Следующий шаг – вычисление площади наружной поверхности. Выполняется такой расчёт путём умножения окружности единицы продукции круглого трубопроката на её же длину. При вычислении веса метра трубы стальной в нашем случае формула принимает следующий вид:

S = 0,52752*1 = 0,52752 м²,

где S – площадь поверхности 1 м круглой трубы.

На очередном этапе расчёта веса 1 метра трубы круглой вычисляется объём использованной для производства данного изделия стали. Делается это умножением площади на толщину стенки:

V = S*W = 0,52752*0,008 = 0,00422 м²

На последнем шаге вычисления веса 1 метра трубы стальной круглой выясняется плотность стали. В специальной таблице значение данного параметра указано такое – 7850 кг/м³. Затем плотность стали умножается на объём:

Р = 7850*0,00422 = 33,127 кг.

В таблице №1 приведены результаты расчета для трубной продукции самых ходовых типоразмеров. Необходимо подчеркнуть, что это – теоретическое значение веса одного погонного метра трубы.

Таблица 1

Дюймы	Наружный диаметр	Условный проход	Толщина стенки	Вес 1 м погонного, кг
Усилен- ных	Обыкно- венных	Лёгких	Усилен- ных	Обыкно- венных	Лёгких
2 ½	75,5	65	4,5	4,0	3,20	7,88	7,05	5,71
2 ¼	57
2	60,0	50	4,50	3,50	3	6,16	4,88	4,22
1 ¾	45
1 ½	48,0	40	4	3,50	3	4,34	3,84	3,33
1 ¼	42,3	32	4,0	3,20	2,80	3,78	3,09	2,73
1	33,5	25	4	3,20	2,8	2,91	2,39	2,12
¾	26,8	20	3,20	2,80	2,5	1,86	1,66	1,5
½	21,3	15	3,20	2,80	2,5	1,43	1,28	1,16
¼	10,2	6,0	2,50	2,0	1,80	0,47	0,4	0,37

2. Расчёт веса одного погонного метра трубы вторым методом предполагает вычисление объёмов внутреннего и внешнего цилиндров. Первый шаг – расчёт площадей внешней и внутренней поверхностей.

Внешняя площадь равна:

Sнар. = π*D — 3,14*0,168 = 0,5278 м².

Чтобы рассчитать внутреннюю площадь, сначала необходимо узнать диаметр внутреннего цилиндра. Он такой: 0,168-0,016=0,152 мм. А внутренняя площадь равна 0,152×3,14=0,4773

Далее уже можно вычислять объёмы. С учётом того, что эта методика касается расчёта веса метра трубы стальной круглой, формулы выглядят очень просто.

Объём внешнего цилиндра будет равен 0,5278×1= 0,5278, а внутреннего 0,4773×1=0,4773.

Разность объёмов составляет: 0,5278-0,4773=0,00505.

Чтобы окончательно рассчитать вес трубы из стали, осталось только умножить объём на плотность:

0,00505×7850=39,64 кг.

При проверке труб на соответствие стандартам производства допускается наличие небольших погрешностей в размерах, поэтому результаты расчетов по формулам могут не совпадать с таблицами ГОСТов

Как мы видим, результаты не совпали. Но разница в разумных пределах.
