Оригинальная винтовая лестница: 4 вида конструкций

Как осуществить расчет параметров?

Профессионалы, как правило, применяют с целью просчета параметров будущего сооружения его компьютерную модель, где можно легко все продумать и просчитать. Но, если вы беретесь за работу своими руками, то все нужно просчитывать вручную.

Возьмем за основу наиболее простую конструкцию – одномаршевую прямую лестницу. Расчеты под нее выполняются следующие:

• определяем глубину и высоту ступеней;
• определяем длину лестницы с учетом, что угол наклона составляет порядка 30-45 градусов;
• просчитываем количество ступеней лестницы;
• вычисляем размер свеса верхней ступени над нижней;
• исходя из всех просчетов определяем количество материала, необходимого для работы.

На специализированных ресурсах и в профильной литературе можно легко найти все уравнения, которые нужно применять с целью проведения вышеуказанных расчетов.

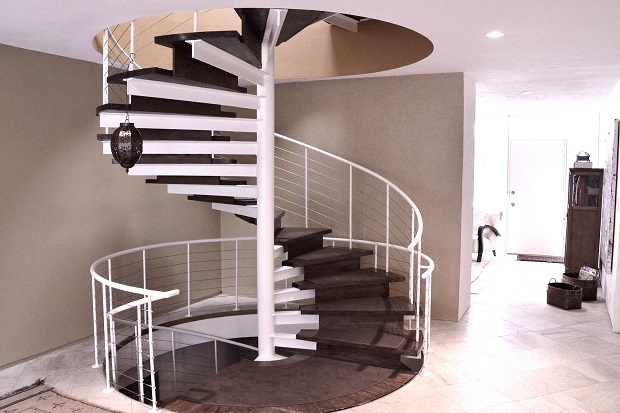

Винтовая лестница: конструкция

У обычного человека винтовая лестница ассоциируется с лестницами в какой-нибудь башне принцессы, либо в башне различных исторических фильмов про крестоносцев или королей. Винтовые лестницы – одни из самых красивых моделей. Такая конструкция обычно используется как межэтажная, особенно для соединения первого и второго этажей. Реже ее можно увидеть, как лестницу на чердак.

Чтобы улучшить безопасность винтовой лестницы, ее следует оснастить перилами

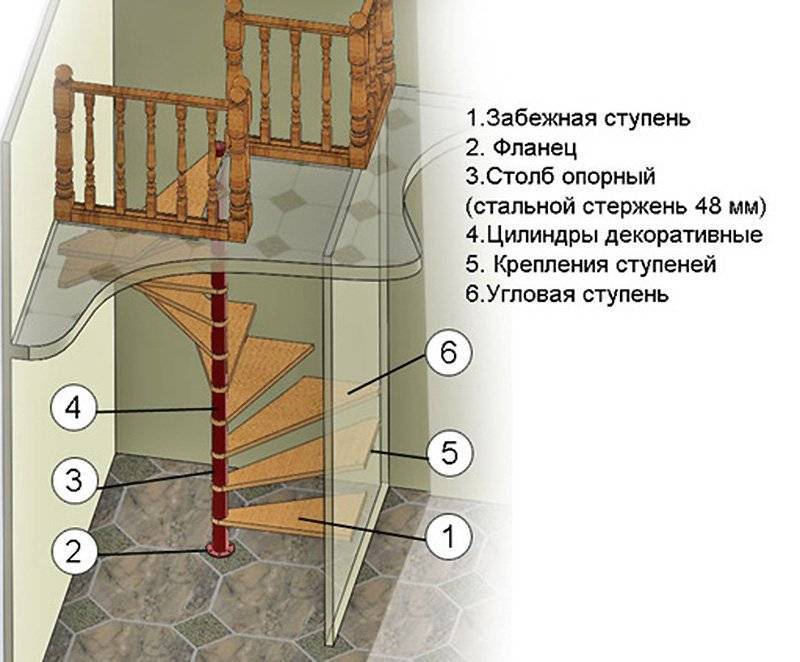

Лестница винтового типа, как и любая другая состоит из стандартных элементов, которые остаются теми же самыми вне зависимости от размеров и материала, из которого изготавливается лестница:

1. Центральный столб. Служит для крепления ступеней.
2. Ступени. Могут быть сделаны из различных материалов. Обязательно полукруглой формы. Прямоугольная не подойдет.
3. Перила. Чаще всего они служат не только мерой безопасности, но и в качестве особого декоративного элемента. Могут быть сделаны практически из любого материала, все зависит от пожеланий заказчика. Впрочем, некоторые модели винтовых лестниц могут быть и без перил.

Лестницы можно заказать у специалистов, занимающихся строительством домов и лестничных построек, а также самому сделать своими руками.

И все же, каждый должен хорошенько рассмотреть все возможные варианты прежде, чем решать покупать готовые изделия или изготавливать самому винтовую лестницу.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Круглая лестница на второй этаж: нюансы монтажа

Чтобы винтовая лестница была установлена правильно и служила долгое время, важно точно соблюдать все этапы монтажа. А также прислушаться к опытным мастерам, которые знают, как облегчить процесс сборки конструкции и продлить срок её службы

Определить положение опорного столба помогут натянутые на втором этаже шнуры. Верёвки должны располагаться перпендикулярно друг другу по диагонали. В полученном центре крепится отвес, благодаря которому проектируется точка опоры на пол. Опорный столб желательно устанавливать на бетонную подушку, благодаря чему конструкция станет более безопасной.

Расчёт винтовой лестницы

Независимо от вида конструкции, деревянные и бетонные винтовые лестницы

в одинаковой степени нуждаются в точном расчёте всех их параметров.

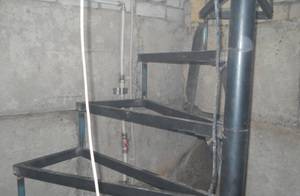

Рассмотрим пример расчёта строения лестницы из металла своими руками,

в которой в качестве опоры будет выступать стальная трубка толщиной 5 мм, диаметром 6-8 см.

Для сварки консолей в данном случае будет использоваться стальной уголок,

а для обустройства ступеней – деревянный массив.

Так как винтовая лестница на чердак или на второй этаж является правильной окружностью,

то её диаметр должен соответствовать размеру проёма, окружность которого определяется по формуле:

L=2?*(2R/3)*n,

где L –длина окружности, R –внешний радиус консоли лестницы, 2R/3 – радиус движения, Y – оборот конструкции, угловая величина, которая демонстрирует разницу в высоте между ступенями винтовой кованой лестницы, n – длина одной ступеньки, которая составляет разницу между радиусом проёма и внешнего радиуса опорной трубы.

Угол наклона проёма рассчитывается по формуле:

Y=Y: число ступеней.

Ширину проступи рассчитываем по формуле:

W=2R*sinY,

где W – ширина поступи, R –внешний радиус консоли лестницы, Y – угол наклона лестницы. Наиболее удобными в использовании являются винтовые лестницы с шириной поступи 20-30 см.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinY,

где W1 – максимальная ширина проступи.

Для того чтобы определить число ступеней, необходимо высоту всего проёма от пола первого этажа до уровня второго разделить на высоту одной ступеньки.

Значение высоты одной ступени при этом должно быть в пределах 15-20 см – наиболее оптимального размера для взрослого человека.

Достоинства готовых винтовых лестниц

Неоспоримое преимущество – эффектный внешний вид – не единственный плюс конструкций.

Наружная спираль — металлические соты

В число прочих можно отнести эргономичность, поскольку основной объем элементов полотна приходится не на пол, а на область вокруг центрального столба.

Литые ступеньки — назад к истокам!

Сравнительно небольшое количество материалов для самостоятельной сборки и крепежа по сравнению со стандартными лестницами также позволяет сократить расходы. Простота монтажа и замены элементов делает установку и ремонт быстрыми и недорогими. Дополнительные комплектующие для лестниц – резиновые накладки на ступени, рифленые насадки и уголки помогут сделать подъем удобным и безопасным.

Компактные и яркие винтовые лестницы – оптимальное решение для небольшой квартиры или загородного дома, помогающее зонировать и организовывать площадь.

Лестницы из металла

Глядя на невероятное разнообразие предлагаемых лестниц из металла можно понять, что их сможет своими руками делать даже тот человек, который не обладает опытом в таких воплощениях

Самое важное – сделать выбор в пользу той конструкцию, которую сможет начертить, подготовить и монтировать в пространстве помещения или за пределами

Достоинства

1. Лестницы из металла, которые ведут на второй этаж, способы придумать их в разных дизайнерских решениях.
2. Они могут быть окрашены разными цветами, и потому есть шанс выбирать идеально подходящий под основную интерьерную картину.
3. Материал не подвергается коррозионному воздействию при грамотной обработке, что дает возможность монтировать такие конструкции в разных условиях влажности, а еще при любых условиях климата.
4. Структура изделия надежная и долговечная в плане безопасности. Применение косоуров из металла делает конструкцию куда прочнее.
5. Лестницы могут быть и по простой схеме, и замысловатой.
6. Монтаж изделия весьма простая, и потому ее можно осуществлять даже вдвоем.

Недостатки

1. Основным минусом является громоздкость перил и сходней. Но за счет умения современных разработчиков, вы сможете с легкостью выбрать схему, которая будет по максимуму соответствовать по нагрузку для того или иного помещения.
2. Определенные элементы декора и изгибы сложно воплощать в жизнь без особых навыков.

Если основываться на приоритетах и минусах материала и конструкции в общем, можно делать выбор в пользу или даже против этого решения.

Как подготовить чертеж винтовой лестницы

Чтобы подготовить чертеж винтовой лестницы, важно все правильно просчитать, а также учитывать габариты каждого элемента конструкции. Прежде чем нарисовать макет, нужно продумать:

Прежде чем нарисовать макет, нужно продумать:

• Особенности ступеней;
• Ширину проступи;
• Размеры проема.

Просмотрев имеющиеся готовые образцы можно подобрать для себя оптимальный вариант, который затем немного изменить под имеющиеся параметры и особенности интерьера дома. Одним из основных характеристик лестницы считается ширина проступи. Для определения этого параметра нужно не только подготовить рисунок, но и воспользоваться специальными формулами, которые помогут определить требуемую ширину ступеньки.

На подготавливаемом плане обязательно нужно отобразить:

• Внешний диаметр;
• Градус разворота;
• Ширину проступи.

Дополнительно, при проведении расчетов нужно учитывать место для фиксации ступеней, а также зону для перил. Помимо этого, нужно учитывать требуемую площадь для оформления проема. При движении вверх или вниз человек любого роста должен легко и свободно проходить, не задевая при этом потолочных балок. Оптимальный размер обустраиваемого проема должен равняться приблизительно 2 метрам. Минимальный диаметр находится в пределах 1,2-1,5 метров.

Ошибки при расчете и изготовлении

• Наиболее распространенная ошибка – неграмотно спланированное помещение, в которое изогнутая лестница никак не вписывается.
• Наличие слишком маленького лестничного проема может стать причиной того, что изделием будет опасно и неудобно пользоваться. Но и слишком большой проем делать не рекомендуется, так как он нарушит температурный режим дома. Теплый воздух будет беспрепятственно подниматься наверх.
• Монтируя металлические лестницы в стену, необходимо учитывать прочность кладки. Зафиксировать ступени можно в железобетонной или кирпичной стене, а вот перегородка не выдержит нагрузки. Проводя расчеты, не забывайте о том, что винтовая лестница на второй этаж должна выдерживать не только вес людей, но и свой собственный вес.
• Слишком большой угол наклона лестницы может стать причиной тяжелых травм. Следует помнить, что по изделию с наклоном больше 45° спускаться можно только спиной вперед. Не следует также пренебрегать правилами соотношения высоты подступенка и глубины проступи.
• Радиальная лестница без перил и леерных ограждений опасна, особенно, если в доме есть дети и пожилые люди.
• Еще одна грубейшая ошибка – облицовка металлической лестницы скользкими материалами. В связи с этим, лучше всего использовать деревянными накладки или противоскользящие покрытия для ступеней.

1. 5
2. 4
3. 3
4. 2
5. 1

Открытый центральный и двойной косоур

Производство металлических лестниц с открытым косоуром нужно начинать с конструирования этой детали. Он будет выполнять несущую функцию. Материалом для создания этого элемента выступает профильная прямоугольная труба, которая стыкуется из горизонтальных, вертикальных заготовок. Однако перед этим в обязательном порядке нужно определиться с параметрами будущих ступеней, а так же с тем, какое их количество потребуется. Все швы потребуется обработать угловой шлифмашинкой.

Никелированная площадка или уже готовые ступени монтируются на косоуры. Для того, чтобы ступени были защищены от прогибания, по бокам одиночного косоура устанавливаются консоли.

Специальные программы визуализации помогут понять, насколько правильно Вы выполнили расчеты параметров будущей лестницы, а так же оценить, как она впишется в общую атмосферу дома.

Руководство по монтажу

Сейчас в магазинах можно найти готовые винтовые конструкции, сборка которых не представляет особой сложности. В таком случае начинающему мастеру нужно лишь соблюдать пошаговую инструкцию, приложенную к товару, и проверить надежность крепления составных частей (ступеней, опоры, перил). Также существует возможность применения образцов ступеней из дерева – их можно установить при любых параметрах изделия. Однако не забудьте тщательно зашлифовать все края по окончанию работ.

Установка опоры

Опорой винтовой лестничной конструкции могут быть бетонные, стальные, деревянные или кирпичные столбы. Каждый из элементов скрепляется между собой с помощью болтов и изредка муфт. В результате должна получиться такая опорная стойка, которая способна выдержать вес готового изделия и человека.

Опорный столб, из какого бы материала он ни был изготовлен, соединяется с нижней и верхней частью лестницы одновременно. Размеры этого элемента могут варьироваться, в зависимости от разновидности. Диаметр бетонной и деревянной стоек равняется 15-20 см, диаметр металлической опоры — не более 10 см.

Говоря об изготовлении и установке тетивы своими руками, нужно учитывать трудоемкость процесса придания деревянным деталям гнутой формы. С этой целью используют специальную технологию, которая предполагает размачивание дерева, формирование нужных пропорций и просушку.

Монтаж ступеней

Для комфортного передвижения между этажами важно правильно расположить оси. При выборе металлической лестницы монтируется каркас необходимой формы с помощью металлических уголков

Последние привариваются к опорному столбу в виде прямых пластин. Также можно приварить между собой три металлических профиля, впоследствии должна получиться своеобразная подставка для ступени.

Что касается полностью деревянной лестницы, то здесь проще изготовить клинообразные ступени с отверстием в узкой части и нанизать их на опорный стержень. Можно приобрести и уже готовые комплектующие для сборки модульной лестницы.

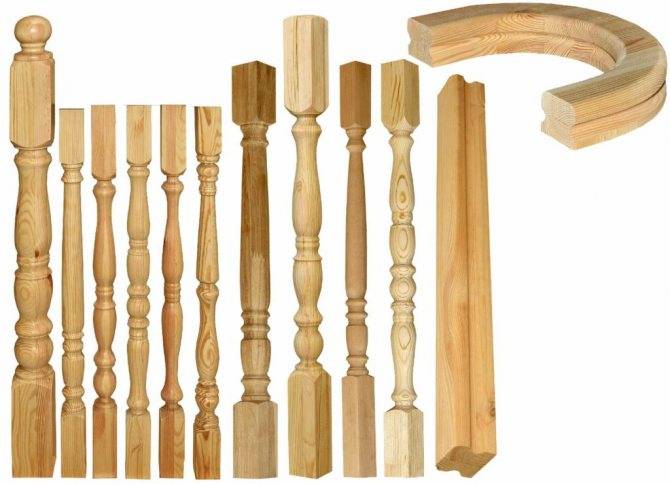

Ограждения и перила

Предпоследний этап возведения винтовой лестницы предполагает установку ограждения. В случае с винтовыми моделями оно служит дополнительной защитой, а также выполняет декоративную функцию. Чаще всего ограждение изготавливается из металлических труб или кованных элементов, что смотрится весьма эффектно и делает интерьер дома более стильным.

Если вы планируете возводить деревянную винтовую лестницу, то обратите внимание на балясины и перила из дорогих пород древесины. Однако монтаж закругленных перил проводить очень сложно – для этого необходимо заранее вымочить и просушить детали

Именно поэтому профессионалы советуют использовать имитацию под дерево (изделия на основе ПВХ).

Необходимые расчеты материала и размеров конструкции

Прежде чем начать расчет параметров для возведения бетонной лестницы в частном доме, следует определить место ее расположения. Поскольку бетонная конструкция получится тяжелой, то опираться она должна на бетонное основание, поэтому существует необходимость предварительно залить фундамент под лестницу. Место для возведения лестницы лучше сразу предусмотреть при проектировании всего дома перед началом строительства.

Рассчитать другие параметры бетонной лестницы и понять, как ее сделать, можно самостоятельно. Высота подъема уже известна и равна высоте потолков, поэтому необходимо определить длину будущей лестницы и угол ее наклона. Максимально допустимым углом для возведения безопасной конструкции считается 45°, но для удобства этот показатель лучше взять около 26-33°.

Определив угол наклона, легко рассчитать длину самой лестницы и ее проекции на пол. Это можно сделать с помощью специального калькулятора или самостоятельно, по формуле для расчета гипотенузы прямоугольного треугольника, зная значение угла наклона и одного из катетов (высоты помещения).

По полученному значению рассчитывается длина пространства под лестницей. Если помещение не позволяет разместить такое длинное сооружение, стоит рассмотреть вариант, включающий несколько лестничных маршей.

Возведение винтовой бетонной лестницы на второй этаж, особенно со смещенным центром, выполнить своими руками сложнее, поэтому лучше довериться специалисту.

Размещать ее следует таким образом, чтобы высота перекрытия над лестничным пролетом была примерно 2 или более метра. Это позволит сделать подъем на верхние этажи удобным даже для высоких людей. Рекомендуемая ширина конструкции для частного дома составляет от 80 до 100 см.

На следующем этапе рассчитывается ширина и высота ступеней. Чем круче подъем лестничного марша, тем выше и уже они будут. Для лестницы с маленьким углом наклона, наоборот, ступени могут быть широкими, а их высота – меньше. Определить оптимальные параметры можно, воспользовавшись таблицами, специальным калькулятором или рассчитав самостоятельно по формуле, показывающей зависимость длины шага человека, высоты и ширины ступеней.

Нужно правильно рассчитать количество нужного материала

Зная высоту одного порожка, можно рассчитать их количество, исходя из высоты лестницы. И, соответственно, исходя из полученных данных, определить ширину ступени. Главное, параметры ступеней должны максимально отвечать требованиям к удобству передвижения по ним.

Полученные значения допускается корректировать в пределах 5 мм. Если ширина проступи слишком мала и не позволяет нормально поставить ногу, то делают так называемые свесы.

Важным значением для тяжелой бетонной конструкции является толщина несущей рабочей плиты. Ее ширина определяется, исходя из высоты и длины лестничного марша.

Расчет винтовой лестницы: особенности конструкции

Винтовая лестница состоит из забежных ступеней и изготавливается преимущественно из дерева или металла. Существуют стандартные модели винтовых лестниц, которые можно сделать в доме или выполнить свою оригинальную конструкцию, но для этого нужно все правильно и точно рассчитать, а также учитывать особенности готового изделия. Прежде чем приступить к возведению конструкции, нужно подобрать оптимальный тип изделия.

В частности винтовые лестницы могут быть:

• Прямоугольные;
• Многоугольные;
• Круглые.

Прямоугольные и многоугольные конструкции могут быть использованы, если лестница будет монтироваться рядом со стеной. Если же она будет находиться посредине комнаты, то лучше всего отдать предпочтение круглой конструкции. Винтовые лестницы могут выполняться с подступенками и без них. Лестница без подступенок гораздо удобнее в использовании, так как ширина забежной ступеньки намного уже стопы, поэтому может быть соскальзывание ноги, если выполнен подступенок, так как он занимает определенное пространство.

Какие материалы могут понадобиться?

На прочность и долговечность лестничной конструкции в первую очередь влияет основной материал. Так, все чаще при изготовлении винтовой лестницы используют асбоцементную или металлическую трубу. Несущий элемент, выполненный из такого материала, позволяет увеличить срок службы изделия и предотвратить негативные последствия механического воздействия.

На металлическую трубу с помощью сварки крепятся ступени, которые в свою очередь могут быть сделаны из совершенно разных материалов (дерева, камня или бетона). Для перил отлично подходят твердые породы дерева, особенно эффектно выглядят комбинированные варианты (когда благородную древесину оттеняют декоративные стеклянные элементы).

Выбирая материал для производства винтовой лестницы, не стоит забывать про особенности интерьера помещения. Для загородного дома в классическом стиле подойдут деревянные модели, а для гостиной в стиле модерн – изделия из металла, но с каменными ступенями.

Изготовление крыльца из металла своими руками

Собирать конструкцию лучше летом, чтобы металл остывал равномерно Если для соединения металлических деталей используется сварка, то лучше проводить монтаж в теплое время года. На холоде горячий металл остывает неравномерно и его может повести.

Процесс строительства металлического крыльца проводится в такой последовательности:

1. Изготовление каркаса для площадки. Сначала к закладным прикрепляются вертикальные опоры. Делается точечная сварка, а после коррекции с помощью уровня и молотка выполняются окончательные швы. Поверх опор приваривается горизонтальная обвязка. Швы зачищаются и обрабатываются от коррозии.
2. Определяется место крепления первой ступени и к нему прикладывается лекало, по которому отмеряется боковая деталь лестницы (тетива), к которой будут крепиться ступени и перила. На основании полученных данных выпиливаются две детали. Подгоняются углы, затем направляющие привариваются на свои места.
3. Выпиливание деталей для укладки ступеней. Их размер берется с учетом таких параметров, как высота, глубина, ширина и внутренний уклон. Количество заготовок должно равняться двойному количеству ступенек умноженному на два.
4. Приваривание основ для ступеней. Каждую деталь сначала нужно прикрепить несколькими точками, после коррекции молотком закрепить окончательно. Поочередно сделать левую и правую сторону, рулеткой и уровнем контролируя их соответствие.
5. Поочередное присоединение ступеней. Лучше делать это по направлению снизу вверх. Тогда каждая приваренная деталь будет служить основой для дальнейшей работы.
6. Настилание пола на площадку. Металлическое покрытие приваривается или крепится на заклепки. Деревянные доски прикручиваются болтами.
7. Установка лестничных перил и ограждения площадки. Проверяется их устойчивость и надежность.
8. Сборка навеса. Сначала делается каркас, а после его установки на место осуществляется монтаж кровельных материалов.

Заключительным этапом является финишная отделка сооружения. Удаляется окалина, зачищаются швы, черный металл обрабатывается средством против коррозии или окрашивается краской для наружных работ.

Расчет параметров винтовой лестницы

Процесс производства, составляющих частей изделия, как правило, начинается с расчетов. Точность их проведения, как показывает практика, прямо пропорциональна, уровню безопасности, лестничного сооружения, в целом.

Для того, чтобы разобраться и понять, как правильно выполняются расчеты, возьмем для примера, конкретные среднестатистические параметры. Допустим, что ширина лестничного прохода, составляет 90 см. Как показывает практика, размеры ширины прохода, в основном, варьируются от 70 до 100 см. Высота конструкции – 270 см, а диаметр опоры – 30 см.

Как производятся расчеты винтовой лестницы

Теперь, произведем самостоятельно, расчеты винтовой лестницы, по следующей схеме:

1. Определим диаметр винтовой лестницы, то-беж, вид сверху в проекции. Для этих целей, ширину лестничного прохода увеличим в два раза и прибавим, к полученной цифре, диаметр центральной стойки: (90×2)+30=210 см.
2. Далее, делаем рисунок будущей, лестничной конструкции. Правильно сделанный чертеж, винтовой лестницы из дерева – гарантия приемлемого результата.
3. Для этого, на ватманом листе, чертим окружность, диаметр которой, получили ранее: 210 см. Для большего удобства, рекомендуем применить масштаб 1:10. То-беж, на чертеже, диаметр окружности будет 21 см.
4. Чтобы на рисунке, отобразить траекторию перемещения, по лестничному сооружению, внутри чертим еще одну окружность. Радиус окружности, как правило, равняется сумме радиуса опоры и лестничной ширины, деленной на 2: (90+15)/2=52.5 см.
5. Теперь, рассчитаем оптимальное число ступеней, в каждом витке. Для этого, необходимо определить среднюю ширину ступени. В основном, обычная ширина этой части конструкции, составляет, у внешнего ограждения, 40–45 см, то для расчета траектории перемещения человека, берем среднюю, 25 см.
6. Для определения точного количества, восходящих ступеней, нужно разделить длину окружности, которая отражает траекторию движения, на среднюю ширину ступеньки: (2×3,14×52,5)/25=13,18. Округляем и получаем, 13 штук.
7. Определяем оптимальную высоту ступеней. Для этого, делим первую окружность на 15 частей, одинакового размера. При этом, следует обязательно учесть, что расстояние промеж первой и последней ступни, в среднем, равняется росту высокого человека,  около 1,9 м. Далее, к этому размеру, добавляем сверху 10 см резерва и толщину ступени 3 см: 190+10+3=203 см.
8. Теперь, определим высоту, каждой ступени. Чтобы это сделать, нужно высоту витка, разделить на количество ступеней: 203/13=15,61.
9. Для определения общего количества ступенек, в лестничной конструкции, нужно всю высоту лестницы, разделить на высоту ступени: 270/15=18.
10. Исходя из полученных расчетов, можно точно рассчитать, общее количество оборотов, которое совершает лестничное сооружение, за весь подъем: 18/13=1,38.

Важные нюансы при расчетах и монтаже

Даже, самые мизерные погрешности, допущенные при расчетах, производстве или монтаже, могут сильно уменьшить безопасность лестницы, которая предполагается при подъеме и спуске. Поэтому, в процессе строительной работы, не следует пренебрегать основными нормами и правилами, а также советам, настоящих профессионалов.

1. Середина ступени – место, куда обычно ступает нога, при подъеме и спуске:

• Для безопасного шага, ширина ее должна быть, минимум 20 см;
• диаметр опоры, должен равен быть, минимум 5 см.

2. Винтовая лестница и подступенки, как показывает практика, не лучшее сочетание. Они, как правило, очень мешают хорошо, полностью ставить стопу. Это может спровоцировать соскальзывание ноги и получение различных травм.

3. В одном лестничном витке должно быть минимум 11 ступеней. Высота витка, в основном, определяется исходя из роста, самого высокого члена семьи, плюс запас до 20 см. Если проигнорировать эту рекомендацию, то при подъеме или спуске, чтобы не получить травму головы, в определенных местах, придется немного пригибаться.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

• кованая винтовая лестница;

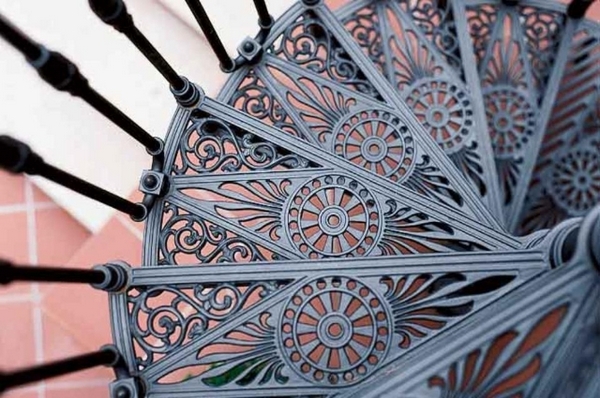

• литая конструкция;

• сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Как определить параметры будущей лестницы?

Итак, дадим вам несколько советов по выбору чердачной лестницы.

Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.

Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.

Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.

Совет №4

Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову

Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.

Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

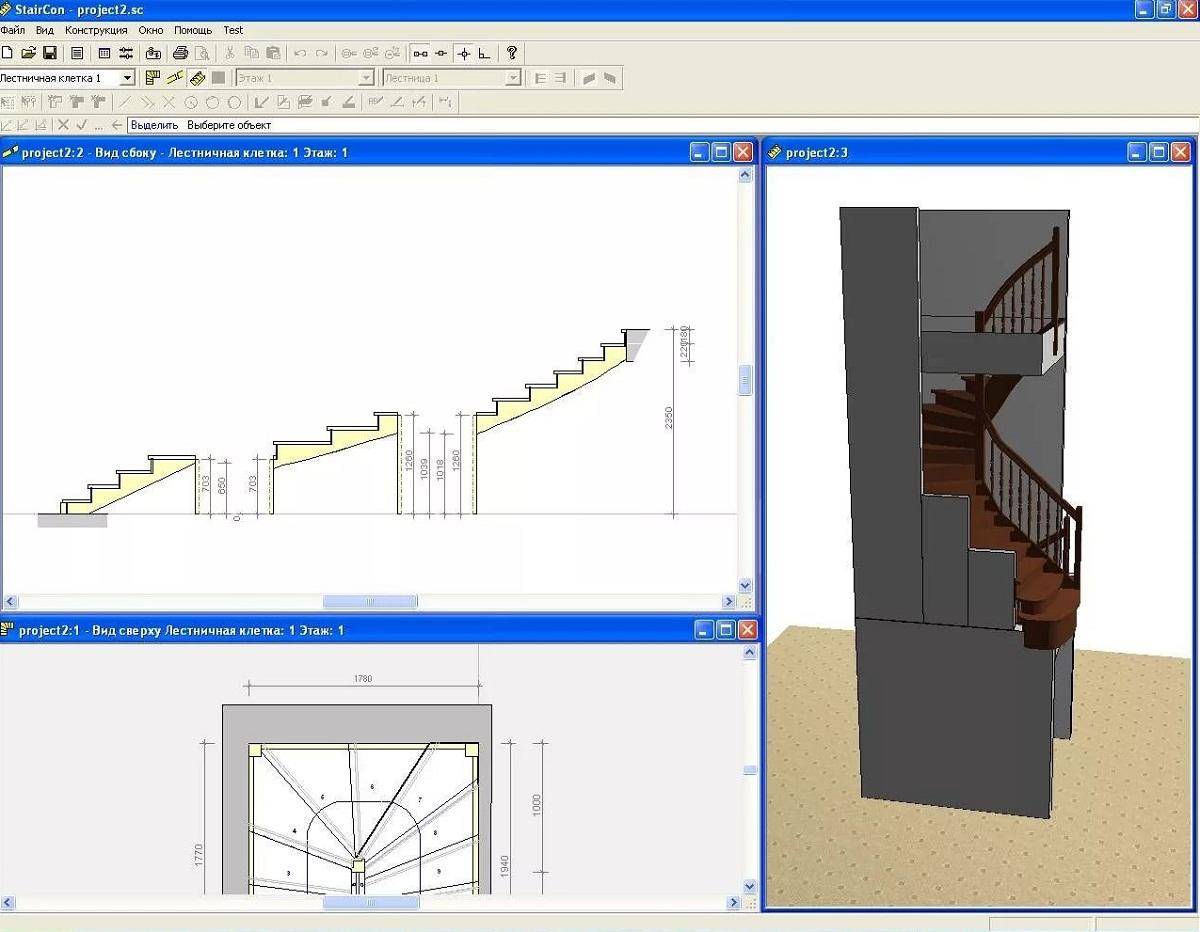

Программы для проектирования винтовой лестницы своими руками

Для того, чтобы проектировать самостоятельно винтовую лестницу, сначала стоит решить для себя какая у нее будет основа.

Это может быть:

1. Опорный столб/стержень. Классическим вариантом является технология крепления ступеней лестничной конструкции вокруг центрального столба, кроме того, крепление ступеней и поручней может быть и к столбу, и к стене. Надежная система.
2. Лестницы без опорного столба. В основном, это деревянные лестницы. Для таких типов существуют свои особые виды крепления ступеней. Чаще всего это крепление на тетиву или ограждения, которое может само крепиться или к стенам какими-то своими частями, либо только к потолку и полу.

И только после того, как решится вопрос о креплении и конструкции лестницы, можно приступать к работе в программе-помощнике для конструирования.

Выполнить проектирование винтовой лестницы можно с помощью программы StairCon

Чаще всего из программ используется Автокад. Проекты будут сохраняться в формате dwg. Также, если решите брать примеры работ из других ресурсов, к примеру, торрент-ресурсы, тоже следует искать файлы с данным типом формата. Кроме того, существует много онлайн-уроков. Программа позволит увидеть лестницу в разрезе и конструирование будет проходить легче.
