Делаем водяной насос своими руками

Конструктивные особенности

Поршневой насос — элементарная конструкция для ручной закачки воды. Мотопомпа представляет собой насос, соединенный с мотором. В функцию мотопомпы входит как откачка жидкости, так и подача ее под напором. Топливом для двигателя может служить как бензиновая смесь, так и дизель.

Устройство и принцип работы

Строение агрегата:

• Корпус;
• Поршень;
• Клапаны.

Корпус механизма представляет собой деталь цилиндрической формы из металла. Этот модуль можно смастерить из гильзы от дизельного мотора, а также из куска трубопроводной арматуры. Вы можете использовать и корпус гидроцилиндра, если такой есть в наличии.

Поршень изготовляется из любого подручного материала — древесины пластика или металла. Для уплотнения поршня применяются резиновые кольца. По виду данная конструкция напоминает обычный насос для велосипедных шин, только нагнетается в нем жидкость.

2 Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.

2.1 Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Конструкция #9 — водяной насос из компрессора

Если у Вас уже есть воздушный компрессор, не спешите приобретать водяной насос. Необходимые материалы:

• изливная труба д.20-30мм.;
• труба для воздуха 10-20мм.;

Принцип действия насоса, очень простой. В изливной трубе необходимо просверлить отверстие, расположить их нужно ближе ко дну. Отверстие должно быть в 2-2,5 раза больше по диаметру трубы для воздуха. Остается вставить воздушную трубу и подать давление воздуха.

Один из самых эффективных и простых насосов, не забивается и собирается за 5 минут

Эффективность такого насоса зависит от высоты поднятия воды, глубины водоема, мощности компрессора (производительности). КПД составляет около 70%.

Область применения шнека

По своей сути шнек является цельным стержнем с винтовой сплошной поверхностью, расположенной вдоль продольной оси. Своему происхождению шнек обязан великому ученому Архимеду, изобретшему водоподъемную машину, которую так и назвали – Архимедов винт.

Перед использование шнекового насоса нужно тщательно изучить инструкцию

В наше время шнеки используются повсеместно и в самых различных отраслях:

• Мясорубка – одно из самых простых и распространенных устройств, использующих шнек;
• Винтовые конвейеры;
• Шнековые насосы;
• Вездеход — шнекоход ШН-1;
• Буровые механизмы;
• Любители зимней рыбалки используют шнек для бурения скважины во льду реки;
• Принцип шнека используется в сверлах для удаления стружки во время работы;
• Применяется в стрелковом оружии в шнековых магазинах;
• Широко применяется в прессах;
• Часто используются в комбайнах различных предназначений.

Принцип работы шнека на столько прост, что позволяет его использовать повсеместно, и примеры можно приводить бесконечно долго. Что и говорить, если даже в фантастических произведениях встречаются машины, использующие шнековые механизмы. К примеру, чудо-машины, бурящие толщи гор или продирающиеся сквозь недра планет чуть ли не насквозь.

Конструкция #11 – насос из велосипедного колеса

Производительный насос на основе двух колес.

Необходимые материалы:

• канализационные трубы и отводы ПВХ;
• велосипедное колесо;
• нейлоновая веревка;
• небольшой шкив;
• несколько поршней;
• крепежная штанга.

Принцип действия этого насоса похож на работу драглайна.

Для начала необходимо соорудить из канализационной трубы гильзу, которая будет погружена в воду. На верхнюю часть гильзы надевается отвод, через который будет стекать вода. Далее устанавливаем снизу малый шкив (подойдет обод колеса от тачки), а сверху велосипедное колесо.

По всей длине веревки крепим серию поршней, предварительно пропустив через гильзу. Веревка должна охватывать шкив и велосипедное колесо.

Устройство весьма эффективное, особенно если использовать велосипедный привод. Ногами крутить будет намного легче.

Вращая велосипедное колесо, каждый поршень на веревке захватывает воду и как на лифте поднимает вверх. Водяной столб изливается в отвод.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
4. Насос собирается согласно чертежу, приведенному выше.

Насос для перекачивания жидкости

Это самая простая, примитивная и дешевая конструкция. Никаких трудностей не составит повторить ее. Вам потребуется наличие таких материалов:

1. Пластмассовая бутылка – 2 штуки.
2. Одна пробка для бутылки.
3. Кусок пластиковой трубы.
4. Шланг.

Сначала делаете клапан лепесткового типа. Для этого нужно вынуть из крышки прокладку, затем обрезать ее по кругу, чтобы она оказалась немного меньше, чем диаметр горлышка. Но не нужно трогать сектор в 15-20 градусов. Он должен быть в ширину таким, чтобы прокладка не отрывалась. Затем по центру крышки нужно высверлить отверстие около 8 мм диаметром. После этого вставляете прокладку и накручиваете крышку на горлышко, обрезанное заранее.

В итоге у вас должен получиться простейший клапан. В него вставляете трубу из пластика. От второй бутылки нужно отрезать верхушку. У вас должно получиться что-то вроде заборной воронки. Ее нужно закрепить сверху трубы. На втором конце трубы нужно поместить изливной шланг. Вот и все, можно приступать к эксплуатации устройства.

Часть в форме конуса помогает обеспечить открывание под действием жидкости. Также клапан не сможет ударять о днище. Чтобы заставить жидкость подняться по трубе, нужно резко двигать руками вверх и вниз. После этого вода начнет сама течь по трубе.

Изготовление помпы своими руками

Поршневой насос

Насос — качок или поршневая водяная помпа для воды своими руками. Данный агрегат состоит из:

1. Рабочий цилиндр;
2. Поршень;
3. Впускной и выпускной клапаны.

Этапы работы поршневой помпы состоит из следующих этапов:

1. когда происходит перемещение поршня впускной клапан открывается, и вода начинает поступать внутрь насоса;
2. когда происходит движение поршня в обратном направлении, то закрывается впускной клапан, а выпускной клапан открывается, и вода поступает наружу.

По информации расположенной сверху нам становиться понятно, что само устройство и принцип его действия довольно простое и поэтому изготовить его своими руками не составит труда.

Для производства поршневой помпы для воды, потребуются следующие материалы:

• Отрезок трубы из металла диаметром не менее девяноста миллиметров и длинной от семидесяти до девяносто сантиметров;
• Диск из металла для изготовления поршня;
• Мембрана из резины, диаметр ее должен быть чуть больше диска;
• Прут из металла для изготовления штока;
• Кронштейны или скобы.

Схема сборки

1. Кронштейн приваривают вверху трубы, это необходимо для крепления рычага;
2. Низ цилиндра закрывают при помощи металлической пластины, но также можно использовать кругляк из твердых пород дерева;
3. Вверху цилиндра делают отверстие для того, чтобы сливалась вода;
4. Из диска и резиновой мембраны изготавливают поршень, а затем их прикрепляют к штоку при помощи отверстия, находящегося по центру;
5. Впускной и выпускные клапана производят из резины и впускной клапан, диаметр которого должен быть идентичен диаметру трубы;
6. Все детали соединяют и в итоге получают готовую помпы для воды.
7. Поршневую помпу используют для откачки воды из мелких источников и не глубоких колодцев.

Волновой насос

Для создания такого насоса потребуется:

1. Кронштейн;
2. Втулки с клапанами;
3. Бревно;
4. Гофрированная труба из пластмассы или металла;
5. Машинка для шлифования;
6. Газовые ключи;
7. Плашка;
8. Лента для уплотнения.

За главную деталь можно взять трубу из пластика. Данная труба с двух сторон закрывается втулками (они устанавливаются на ленте для уплотнения) и прикрепляются торцом к бревну, а другим концом к кронштейну. Древесину бревна пропитывают олифой, смешанной с керосином. Данная смесь обеспечивает защиту от влаги.

Вода подается в трубу и качается за счет собственного колебания бревна. Кронштейн — это арматура или шест, который вбит вертикально. Вертикально крепиться и труба, которая выступает в качестве помпы. К торцам с обеих сторон прикрепляют куски шланга. Через нижний край идет забор воды, а верхний край используют для полива и может быль любой длинны. Полученная помпа предназначена для откачки грязной воды.

Печка-насос

Для изготовления такой помпы необходимо подготовить следующие материалы:

• Бочка из металла объемом 150- 200 л;
• Кран для выходного отверстия;
• Шланг водозаборный;
• Кирпичи для кладки печки.

Собираем печку – насос следующим образом:

1. Вначале необходимо выложить небольшую печь из кирпича, таким образом чтобы на нее установить бочку. Затем в боковой части ёмкости сверху проделываем отверстие, а снизу, так же в боковой части, делают выходное отверстие под кран.
2. К входному патрубку закрепляют шланг, длинны, которого должно хватать до зеркала воды в колодце, а к выходному патрубку закрепляют кран.

Такая помпа работает по следующему принципу:

• В бочку наливают от трех до пяти литров воды.
• Далее в печи разжигаем огонь и выжидаем пока вода нагреется.
• Затем в печи тушим огонь и после этого горячий воздух уйдет в колодец, а давление в ёмкости будет разреженным. За счет этого вода поступает в бак. И как только бочка будет полной, то можно открывать кран и осуществлять забор воды, через обычный шланг, который прикреплен к нему.

Водяная помпа на солнечной энергии

Для производства такого вида помпы понадобятся следующие материалы:

1. Молочный бидон;
2. Резиновый баллон в форме груши;
3. Отрезки тонкостенных труб из металла;
4. Два обратных клапана;
5. Гибкие шланги.

И так разберем порядок производства насосного механизма данного вида, и он состоит з следующих этапов:

• Сначала из отрезков труб варят решетку, но она должна иметь один выход;
• Решётку окрашивают в черный цвет;
• Вверху бидона сверлят два отверстия чтобы расположить обратные клапана;
• Затем в бидон помещают резиновый баллон и герметично присоединяют гибким шлангом к решетке труб.

Принцип работы:

• Решетка от солнечного света сильно разогревается;
• Нагретый воздух внутри поступает в резиновую грушу, тем самым нагревая и надувая ее;
• В бидоне образовывается избыточное давление, которое вытесняется в водоем через шланги;
• После того как контур охладился водой, давление в бидоне падает, что способствует подаче воды из водоема.

Мембранный насос

Как сделать септик своими руками

Для того чтобы сделать мембранный насос своими руками, нужно сначала разобрать подобный вышедший из строя агрегат и посмотреть, как он устроен. Устройство включает в себя:

• два отсека, расположенных друг против друга;
• высокопрочную мембрану;
• распределитель.

В процессе функционирования устройства один отсек заполняется воздухом, другой – водой. В результате вытеснения вода начинает перемещаться по камерам. При изменении положения мембраны за счёт срабатывания клапанов она выводится по трубам.

Разобрать мембранный насос с пневмоприводом, имеющий компактные размеры и малый вес, можно за три минуты. При этом понадобится всего два ключа. Итак, поочередно:

• вынимается шток с приводным валом из самого центра насоса;
• снимается мембрана;
• снимаются клапаны, которые предотвращают обратное всасывание перекачиваемой среды.

Регулирующие и запорные клапаны – необходимые элементы в каждой водяной системе, их предназначение – регулировать поток воды.

Работа мембранного насоса

Изучив внутренний состав, можно приступать к самостоятельной сборке устройства.

Для информации. Области применения диафрагменных насосов самые различные: химическая, нефтяная, лакокрасочная, пищевая промышленность. Основными преимуществами являются: отсутствие поршня, нет необходимости в прокладках, неспособность искрить. Принцип действия основан на законах гидравлики и пневматики.

Центробежный дренажный насос или помпа для канализации

Особенность представленного центробежного насоса в том, что он способен забирать и перекачивать грязную воду, в том числе с посторонними включениями, то есть как дренажный или фекальный агрегат для откачки септиков. Таким образом, с его помощью можно поливать огород из пруда, откачать жидкость из погреба или подвала, откачивать фекалии. Автор проекта планирует использовать насос для гидробурения скважины.

По конструкции насос полупогружной, то есть нижняя его часть погружается в жидкость, а электродвигатель остается сверху. Для реализации идеи помпа крепится к приводу на длинных шпильках с распорными втулками из трубок, вал электромотора удлинен, а входное отверстие помпы закрыто кожухом с отверстиями из нержавейки. В случае полива из водоема для монтажа агрегата необходимо устроить небольшой плот.

В качестве привода используется электродвигатель мощностью 1100 Вт. Корпус помпы изготовлен из ресивера автомобиля КАМАЗ.

Основа крыльчатки – стальной диск диаметром 150 мм. Ее лопасти изготовлены из сегментов трубы большого диаметра. Высота лопастей – 14 мм. Для уплотнения отверстия в верхней крышке помпы, через которое проходит вал двигателя, между корпусом помпы и крыльчаткой установлено кольцо из фторопласта. Между уплотнительным кольцом и крыльчаткой находится мягкая пружина, которая прижимает уплотнение к корпусу помпы. На выход помпы приварен патрубок диаметром 42 мм.

Защитный кожух можно демонтировать, если он мешает забору чистой воды. Он необходим при откачке септиков, канализации и грязной воды. Как видите, агрегат можно испытать, опустив в ближайшую лужу. Получилось достаточно мощное, надежное и многофункциональное устройство. Возможно, Вы пожелаете ознакомиться с видео по данному агрегату.

Источник статьи: http://samodelino.ru/podelki-dlya-sada/samodelnyj-nasos-pompa.html

Окончательная сборка насоса и первые испытания на работоспособность

Когда корпус насоса собран, необходимо подсоединить к нему два шланга – на вход и выход воды. Для проверки необязательно их накручивать при помощи различных переходников и т. п. Можно поступить проще, если шланги натягиваются на трубы.

На верхнем диске, который после удаления лишних деталей оказался в прямом доступе, можно увидеть небольшой шпиндель. Именно он и будет приводным. Теперь настала пора подумать, от какого оборудования к насосу будет передаваться крутящий момент. Наиболее простым решением этого вопроса будет использование простого шуруповёрта. Для проверки его будет достаточно. Шпиндель необходимо плотно зажать в патроне, один из шлангов опустить в резервуар с водой, а под второй поставить пустой тазик.

ФОТО: YouTube.comНа латунном диске в прямом доступе находится шпиндель, который требуется зажать в патроне шуруповёрта

Целесообразность и преимущества использования

Жить за городом без воды невозможно, даже если питьевую привозить с собой. Нужно поливать зеленые насаждения, убираться в доме, стирать, умываться и т.д. При отсутствии поблизости природных источников получать воду можно из колодца (см. Водоснабжение из колодца: как правильно сделать) или скважины. Но если в первом случае добывать её можно с помощью ведра и веревки, то как быть во втором?

Самое простое и надежное решение – установить насос для скважин ручной, работающий не от электрической энергии, а от мускульной силы человека. Такой способ подъема воды в качестве запасного нередко используют и там, где с электроснабжением дело обстоит вполне благополучно на случай его отключения или аварии.

А ещё такой насос может стать украшением участка

Достоинства ручного насоса

Помимо того, что такой насос способен обеспечивать вас водой при отсутствии электрообеспечения, он обладает ещё множеством положительных характеристик:

• Простая конструкция, позволяющая эксплуатировать устройство в любых условиях;
• Простой способ монтажа, возможность осуществить его своими руками без привлечения техники и специалистов;
• Надежность и доступность для ремонта: любые неисправные узлы и детали агрегата легко найти в продаже или изготовить самостоятельно и заменить;
• Экономичность: не нужно платить за потребляемую насосом электроэнергию;
• Низкая цена – все модели ручных насосов стоят намного дешевле электрических или бензиновых аналогов;
• Возможность установки в местах общественного пользования.

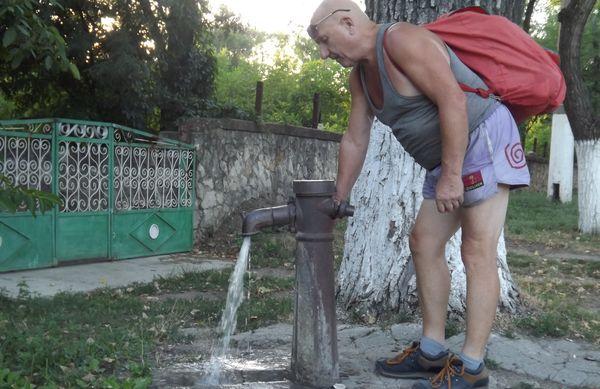

Насос для скважин ручной выручит прохожих и станет источником воды для нескольких домов

Недостатки

К сожалению, такое оборудование не способно поднимать воду с большой глубины, поэтому используют ручные насосы для скважин «на песок», то есть, сравнительно неглубоких, до 16 метров.

К другим недостаткам можно отнести небольшую производительность, серьезно уступающую возможностям автоматических агрегатов, и необходимость применения физической силы для получения воды, что бывает трудно сделать пожилым и людям с ограниченными физическими возможностями.

Устройство для перелива жидкостей

Такой насос имеет два основных преимущества – простота конструкции и дешевизна. С его изготовлением справится любой человек. Никаких особых навыков здесь не требуется.

Как видно на видео, как сделать насос своими руками, вам понадобится:

• две бутылки (материал – пластик);
• одна крышка;
• отрезок пластмассовой трубы;
• кусок шланга.

Вот порядок действий, как сделать ручной насос своими руками:

• Изготовить клапан лепесткового типа. Для чего вытащить из крышки прокладку, обрезать её так, чтобы диаметр получился меньше бутылочного горлышка. Не забыть оставить без изменений сектор в 20 градусов.
• Проделать в крышке отверстие в 8 мм. Вернуть прокладку и накрутить на обрезанное загодя горлышко.
• Вставить в клапан кусок трубы. Взять вторую ёмкость и отрезать верх. Получившуюся воронку закрепить поверх трубы.
• На свободный конец трубы одеть шланг. Работа над конструкцией насоса завершена.

Читайте здесь — Как подшить валенки своими руками: материалы, инструменты, полезные советы по подшиванию. Пошаговая инструкция с фото + мастер-класс с видео!

Принцип действия водяного поршневого насоса

Наиболее популярным устройством для подачи воды из скважин, колодцев или водоемов является насос, который устроен по поршневому типу.

Принцип его работы заключается в следующем:

• Внутри цилиндра перемещается поршень. Здесь же находятся впускной клапан и патрубок выходной, который может оснащаться клапаном.
• Непосредственно на поршне может устанавливаться выходной клапан.
• Для улучшения работы между поршнем и клапаном входным устанавливается пружина, притягивающая к торцу цилиндра с клапаном впускным, поршень.
• Когда поршень перемещается по цилиндру происходит создание разряжения воздуха, открывающего клапан и затягивающее воду через патрубок для входа.
• При движении поршня обратно впускной клапан закрывается и жидкость выходит через клапан или выходную трубу.
• Двигателем для подобных насосов служит мускульная сила, а его производительность зависит от прилагаемых усилий и объема цилиндра.

Такое устройство реально изготовить самостоятельно, используя для этого минимальный набор инструментов и материалов и обладая простыми технологическими навыками.

Существующие разновидности вакуумных насосов

Выбор можно сделать среди лопастных, мембранных, жидкокольцевых, турбомолекулярных устройств. Перед тем, как сделать выбор вакуумного насоса, необходимо изучить особенности каждого типа, надежность требуемой технологии и стоимость.

Лопастные

Производительность таких устройств выше, чем у насосов другого типа. Они небольшие и компактные, подходят для создания вакуума среднего уровня и улавливают пары еще до их соприкосновения с насосом.

Работают ротационные лопастные насосы на масле. За его счет достигается идеальная герметичность. Оно смазывает движущиеся детали и обеспечивает достаточный уровень теплоотдачи, чтобы вакуумный насос охладился.

Они отличаются:

• Доступной стоимостью;
• Удобством в использовании;
• Высокой производительностью и уровнем вакуума около 1000 мбар.

Но для нормального функционирования устройства не обойтись без регулярного техобслуживания

Особенно важно контролировать количество масла, иначе детали быстро износятся. Менять масло следует после 3000 часов использования

Мембранные

Они проявляют повышенную устойчивость к агрессивной среде. Поэтому их можно использовать для работы с кислотой, вязкими и коррозионными веществами.

Благодаря этой особенности устройства активно используют в производстве продуктов питания и косметических средств. Они помогают перекачивать жидкости, кремы и гели, а также помогают обрабатывать летучие соединения.

Мембранные насосы относятся к сухим насосам. Поэтому они не нуждаются в использовании смазочных жидкостей, а стоимость обслуживания будет ниже, чем в случае с лопастными. Приборы этого типа могут длительное время работать без перерыва, но с низким уровнем вакуума, по сравнению с ротационными насосами.

Жидкокольцевые

Их работа основана на подаче жидкости, высушивающейся на стенках насоса. При этом образуется кольцо, обеспечивающее оптимальный уровень герметичности.

Выбрать жидкокольцевой насос следует за такие особенности:

1. Это сухой насос.
2. Обладает повышенной устойчивостью к коррозии.
3. Повышенную мощность.
4. Большие габариты.

Они малочувствительны к прохождению жидкостей, твердых частиц и паров. Их можно использовать во время работы с веществами, склонными к взрыву или чувствительными к высоким температурам.

В случае максимального расхода в 30000 м3/ч одновременно снижается и увеличивается давление.

Турбомолекулярные

Они способны достигать высокого давления, а расход колеблется в пределах 50-5000 л/с. Функциональные особенности таких насосов напоминают компрессор. Двигатель заставляет лопасти быстро вращаться и вытолкнуть достаточное количество воздушной смеси.

Агрегаты незаменимы для работы магнитных подшипников. Они помогают достичь оптимальной скорости вращения. Турбомолекулярные устройства функционируют без использования масла. Из-за сложности конструкции стоимость устройств повышенная, и владелец дополнительно тратит деньги на особое обслуживание. Откачка зависит от типа газа. Процесс замедляется, если возникла необходимость в удалении легких газов.

Инструкция как изготовить ручной насос

Если нет возможности приобрести готовое устройство, механический насос для откачки воды можно изготовить своими руками.

Конструкция №1 – практичный переливной насос

Изготовить устройство можно из доступных подручных материалов:

• садового изливного шланга;
• ПВХ трубы соответствующего диаметра;
• верхней части пластиковой бутылки – 2 ед.;

Инструкция по сборке:

1. С отрезанных частей пластиковых бутылок удалить пробки. Из пробок достать резиновые уплотнители.
2. Один уплотнитель подрезается так, чтобы его диаметр стал меньше окружности пробки. В центре крышки проделывается небольшое отверстие диаметром 9 мм.
3. Подготовленный уплотнитель вставляется в крышку, которая вкручивается на горлышко бутылки, чтобы она плотно прижала уплотнитель. Получается простой лепестковый клапан.
4. В клапан насаживается пластиковая трубка, к которой фиксируется верхняя часть второй бутылки. С противоположной стороны устанавливается шланг.

Подобная конструкция работает по принципу поступательных движений вверх и вниз, после чего вода поднимается через заборный клапан по трубе к изливу. К потребителю жидкость поступает самотеком.

Конструкция №2 – самодельная помпа для воды с изливом

Агрегат предназначается для перекачки воды из водного источника – неглубокого колодца, резервуара, водоема и пруда.

Для выполнения работ потребуются:

• Труба канализационная диаметром 5 см, длиной – 65 см – 1 шт.;
• Отвод диаметром 2,4 см – 1 шт.;
• Заглушка диаметром 5 см – 1 шт.;
• Клапан обратного типа на 0,5 дюйма – 2 шт.;
• Труба канализационная ППР диаметром 2,4 см – 1 шт.;
• Фиксирующие элементы – гайки, болты, саморезы, шайбы (диаметр 8 мм);
• Соединительный хомут – 3 шт.;
• Кусок резины – 1 шт.;
• Зажим – 3 шт.;
• Герметик – 2 баллона (1 для работы, другой – пустой).

Инструкция по сборке:

1. Изготовление гильзы, оснащенной клапаном. Для этого используется заглушка диаметром 5 см. По периметру трубы проделываются 10 отверстий диаметром 5 мм каждое. Из резины вырезается 4 круглых уплотнителя диаметром 5 см каждый. Уплотнитель фиксируется в центре заглушки болтами.
2. Заглушка устанавливается в канализационную трубу идентичного диаметра и фиксируется при помощи герметика на силиконовой основе и саморезов. Саморезы вкручиваются через основание гильзы. Обратный клапан монтируется в трубу ППР.
3. У использованного баллона от герметика срезается наконечник. Сам баллон слегка нагревается и вставляется в гильзу. Баллон монтируется на клапан обратного действия с другой стороны стрелки. Оставшаяся часть баллона срезается и фиксируется гайкой.
4. Подготовка штока. Длина штока должна превышать длину готовой гильзы на 55 см. В качестве штока используется труба ППР. Нижняя часть штока слегка разогревается, после чего монтируется на клапан. Стрелка на клапане направлена во внутреннюю часть штока. Труба плотно стягивается хомутом.
5. Завершающая сборка. В гильзу вставляется шток, в верхней части фиксируется заглушка, в нижней части – отвод диаметром 2,4 см. Отвод выступает в качестве надежной ручной опоры. К собранной конструкции подсоединяется шланг и выполняется пробная накачка воды.

Современные ручные водяные насосы решают комплекс задач, связанных с откачиванием воды для различных нужд. Правильный выбор подобного оборудования определяется целесообразностью его использования и основными техническими характеристиками.

Конструкция #6 – американский или спиральный тип

Спиральный насос использует энергию течения реки. Для работы должны быть соблюдены минимальные требования: глубина – не менее 30см, скорость течения – не менее 1,5 м/с.

Вариант 1

Необходимые материалы:

• гибкий шланг д.50мм;
• несколько хомутов по диаметру шланга;
• заборник – ПВХ труба д. 150мм;
• колесо;
• трубный редуктор.

Главной трудностью в таком насосе является трубный редуктор. Такой можно найти в списанных ассенизаторских машинах или раздобыть с заводского оборудования.

Для большей эффективности к насосу крепится крыльчатка

Гибкий шлаг с помощью хомутов крепиться к колесу по спирали. На один конец присоединяется заборник из ПВХ трубы д. 150мм. Второй конец шланга надевается на трубный редуктор.

Вода забирается водозаборником и двигается по спирали, создавая необходимое давление в системе. Высота подъема зависит от скорости течения и глубины погружения заборника.

Вариант 2

Необходимые материалы:

• гибкий шланг д.12мм (5);
• бочка пластиковая д.50см, длина 90см (7);
• пенопласт (4);
• крыльчатка (3);
• втулочная муфта (2);

В дне бочки вырезаем заборное отверстие. Внутри бочки необходимо плотно по спирали уложить шланг и подсоединить к втулочной муфте.

Внутри бочки шланг плотно уложен, прижат к стенкам полосой. Бочка может быть металлической с пенопластовыми поплавками

Для придания плавучести внутрь бочки необходимо вклеить поплавки из пенопласта. В довершении прикрутить крыльчатку.

Для такого варианта конструкции сливной шланг должен быть 25 мм. в диаметре.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
4. Насос собирается согласно чертежу, приведенному выше.

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.
