Как самому сделать прибор
Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.
Необходимые инструменты и материалы
- Кусачки, плоскогубцы.
- Циркуляционный насос.
- Инвертор сварочный.
- Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
- Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
- Отрезок пластиковой трубы — корпус конструкции.
Порядок выполнения работ
Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.
Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:
- Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
- Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
- На торцевых частях трубы крепится мелкочастотная металлическая сетка.
- Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
- Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.
Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления
- К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
- Устанавливается циркулярный насос.
- К готовой катушке подключается инвертирующий элемент на 18—25 А.
- Отопительная система готова к заполнению теплоносителем.
Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться
В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.
Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.
Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.
При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.
Как подключить котел своими руками, схема
- Источник постоянного тока 220 V.
- Индукционный котёл.
- Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
- Шар-кран.
- Циркуляционный насос.
- Фильтр сетчатый.
- Бак мембранный для водоснабжения.
- Радиатор.
- Указатель линии наполнения и слива отопительной системы.
Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.
Что нужно сделать для подсоединения бойлера
Если водонагреватель планируется подключать с помощью электропроводящей трубы, то обязательно следует выполнить монтаж диэлектрических проставок, чтобы отсечь блуждающие токи. Диэлектрическая проставка должна быть установлена даже в случаях, когда ЭВН подключается к одной трубе из металла. Если это требование не будет выполнено, то защитный анод будет разрушаться в несколько раз быстрее. Если же его замена будет выполнена не вовремя, преждевременно износятся как компоненты нагрева, так и материал корпуса бойлера.
Для работы водонагревателя во всех режимах будет достаточно установить один кран. Несмотря на это, рекомендуется устанавливать несколько на случай, если понадобится выполнить ремонт или аварийное отключение. Это нужно сделать и для того, чтобы обеспечить защиту от перепада давления жидкости в системе.
Схема обвязки водонагревателя.
Комбинированный обратный клапан – это элемент, который надо установить на патрубок забора холодной воды прежде всего. Он идет в комплекте с электрическим водонагревателем. Использовать конструкцию без него невозможно.
Схема устройства нагревателя воды термекс изображена на рис. 1.
Большинство водонагревателей имеет два патрубка:
- Забор холодной воды, который отмечен синим цветом.
- Выход горячей воды, который отмечен красным цветом.
На плоских бойлерах врезается третий патрубок, который отмечен красным цветом. Эта врезка применяться не будет, потому ее понадобится надежно заглушить. Для этого в комплекте есть декоративная пробка из хрома, которая имеет внутреннюю резьбу.
Чтобы сантехнический прибор работал нормально, на входе водопроводной разводки понадобится установить фильтр грубой очистки воды. Чем ближе к разводке воды располагаются источники поступления разнообразного мусора, тем выше будет польза от подобных фильтров.
Если из ржавеющего материала выполнена имеющаяся разводка или в ней есть отдельные элементы, которые могут ржаветь, то фильтр подобного типа следует устанавливать непосредственно на входе бойлера.
Если диаметр патрубка слива соответствует основному, то он чаще всего является еще и точкой установки для имеющегося анода из сплава магния. Это позволит защитить наиболее разрушающиеся компоненты бойлера от коррозии.
Анод понадобится закреплять прямо на декоративную пробку патрубка слива. Выполнить его замену достаточно просто, с бака не понадобится сливать воду. Для этого следует лишь отключить электрическое питание, подачу воды, после чего сбросить остаточное давление.
Схема фильтра очистки воды.
В большинстве случаев врезка забивается грязью. Перед тем как будет выполнен монтаж нового анода, врезку следует тщательно прочистить, в водонагревателе не должно быть горячей воды.
Анод будет повышенно изнашиваться, если в наличии есть блуждающие токи. Если подключить бойлер к водопроводу при помощи труб из пластика, то сводится к минимуму активность таких токов.
Если устройство подключается с помощью металлической трубки, то конструкцию следует обязательно изолировать от корпуса аппарата при помощи специальных диэлектрических проставок.
Далее водонагреватель понадобится залить водой. Положение всех имеющихся кранов в процессе заполнения бачка должно соответствовать его режиму работы. Имеется в виду, что кран отключения горячей воды от центрального водопровода понадобится надежно закрыть. Все остальные краны следует открыть. Чтобы заполнению бойлера не мешал воздух, который может в нем находиться, понадобится открыть выход горячей воды на каком-либо из смесителей водоразводки. Бачок можно считать заполненным тогда, когда из слива водонагревателя не будет выходить воздух, а вода пойдет с напором.
Для того чтобы подсоединить бойлер правильно, необходима схема подключения. Схема подключения бойлера Термекс изображена на рис. 3.
Усовершенствованная конструкция
Как улучшить теплообмен? Правильно, необходимо увеличить площадь контакта. Разумеется, материал внутренней трубы также важен, медная труба передает тепло гораздо эффективнее. Но в данной конструкции, ставка делается на экономию, поэтому делаем бойлер косвенного нагрева своими руками из стали.
Для улучшения коэффициента теплообмена, можно применить несколько схем:
- Классический вариант мы уже рассмотрели.
- «U» образная форма при той же габаритной длине улучшает характеристики почти вдвое.
- Двойное «U» гарантирует двукратное увеличение КПД
Важно по п.п. 2 и 3:. Термодинамика — не линейная наука
При увеличении площади обмена в таких несовершенных конструкциях, как бойлер «труба в трубе», коэффициент полезного действия меняется дифференцировано
Термодинамика — не линейная наука. При увеличении площади обмена в таких несовершенных конструкциях, как бойлер «труба в трубе», коэффициент полезного действия меняется дифференцировано.
- Создание дополнительного объема за счет образования своеобразной «складки» во внешней трубе. Позволяет накопить больше воды вторичного нагрева.
- Змеевик существенно увеличивает длину устройства, при неизменных габаритах.
- Так называемая «турбо» схема. Сложная конструкция первичной трубы (с теплоносителем) увеличивает время прохождения тепла через внешнюю оболочку.
Самодельный проточный водонагреватель для мелких бытовых нужд
Необходимые материалы
Источником нагрева воды будет являться варочная газовая плита. Существует 2 варианта, как быстро изготовить проточный водонагреватель, но принцип работы их одинаковый.
В первом случае, потребуется медная трубка. Во втором варианте – старый автомобильный радиатор (отдавать предпочтение лучше медному, а там, какой есть). Также потребуется 2 шланга и 2 хомута.
Этапы изготовления водонагревателя
Если в качестве нагревательного элемента использовать медную трубку, то изначально ее потребуется согнуть таким образом, чтобы получилась спираль. Змеевик сделать аккуратным и ровным можно, если обернуть трубку несколько раз вокруг другой трубы необходимого диаметра или чего-то схожего, как это показано на фото.

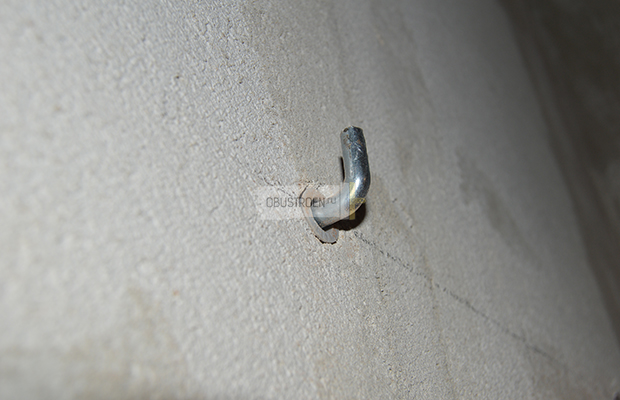

Шаг 2: Монтаж настенных креплений
Для того чтобы правильно установить бойлер, необходимо подобрать для него подходящее место в квартире и расположить крепежи. Вне зависимости от того, где будет находиться бойлер: в ванной комнате, санузле или другом помещении, стена, к которой он будет крепиться, должна выдерживать двойную нагрузку. Например, если объем вашего нагревателя 50 л – нагрузка на стену 100 кг, 80 л – 160 кг и т.д. Поэтому проводить монтаж бойлера на гипсокартонной перегородке не стоит. После выбора места определяем нижнюю точку расположения водонагревателя, отмечаем ее на стене. При этом не забываем учитывать минимальный зазор (5 см) от потолка, вплотную устанавливать не нужно. Рулеткой замеряем расстояние от нижней точки до крепежной планки, приваренной к корпусу водонагревателя. При помощи строительного уровня и карандаша отмечаем места креплений. Если на вашей крепежной планке не предусмотрены технологические отверстия, а только зазоры, рассчитываем расположение крепежей так, чтобы с двух сторон планки оставалось небольшое расстояние и у вас была возможность свободно двигать бак вправо или влево. Просверливаем перфоратором два отверстия под анкеры.
Вбиваем в отверстия пластмассовые дюбеля толщиной 14 мм и длиной 8 см. Вкручиваем металлические анкера с крючками до тех пор, пока они не перестанут проворачиваться.
Примеряем бойлер, зацепляя крепежную планку за настенные крепления.
Дачный вариант водонагревателя
На даче можно изготовить самодельные солнечные водонагреватели. Недостатком таких устройств является только отсутствие нагрева во время пасмурной погоды. Солнечный водонагреватель изготавливается из следующих материалов и деталей:
Также потребуется приобрести расходные материалы для крепления материалов и различные переходники для подключения труб. Кроме этого нужно будет купить циркуляционный насос малой мощности.
Изготовлением водонагревателя, работающего от солнечной энергии, можно заняться в такой последовательности:
Дачный водонагреватель, сделанный своими руками, устанавливается следующим образом:
После подключения насоса к электричеству масло будет нагреваться за счёт солнечного излучения, которое будет легко проходить через поликарбонатную пластину. Также в устройстве образуется парниковый эффект, который позволит эффективно использовать устройство даже во время переменной облачности.
Нагретое масло будет передавать воде тепло в резервуаре с установленной морозильной камерой, поэтому его следует утеплить монтажной пеной. Забор горячей воды может быть принудительным с использованием насоса или самотёком, но для этого потребуется установить бак, как можно выше. Для того чтобы нагретое масло на пути к теплообменнику не остывало металлопластиковые трубы следует покрыть по всей длине монтажной пеной.
Изготовление самодельного водонагревателя не только позволит сэкономить денежные средства, но и получить бесценный опыт конструирования сложных устройств своими руками. Если самостоятельно необходимо сделать электродный прибор, то следует обязательно помнить о технике безопасности при обращении с устройствами, работающими на электричестве.
Источник
Необходимые инструменты и материалы
Монтаж электрического водонагревателя не является сложным, а для его проведения не требуется дорогой инструмент и оснастка. Обычно все имеется у домашних мастеров под рукой.
После того как бойлер будет доставлен по адресу установки, его нужно распаковать и осмотреть на соответствие заводской комплектации, а также для определения готовности к подсоединению, уточнению размеров монтажной планки и патрубка бойлера для ГВС.
Перечень основных инструментов и материалов для установки и обвязки электрического накопительного электроводонагревателя:
- бытовая электрическая ударная дрель;
- набор сверл по бетону;
- профессиональный строительный уровень пузырькового типа;
- слесарный молоток;
- набор слесарных ключей;
- шестигранные ключи, пассатижи и отвертка;
- фломастер, для отметки мест крепления;
- анкерные крепления;
- пакля или ФУМ-лента;
- 2 стандартных шланга для соединения бойлера;
- 3 тройника Ду 15;
- 3 крана Ду 15;
- провод ПВС 3х2,5 для подключения устройства к электрощитку;
- УЗО для работы в однофазной сети, по рекомендациям завода-изготовителя, в зависимости от электрической мощности ТЭНов.
Монтаж
Перед монтажом необходимо тщательно изучить инструкцию, чтобы знать, как правильно подключить нагреватель к водопроводной сети.
Определив месторасположение бойлера, необходимо разметить точки для анкерных болтов. Высоту расположения линии крепления определяют примеркой бойлера. Проводится горизонтальная линия маркером или карандашом. Расстояние между точками креплениями замеряется между отверстиями на кронштейне с задней стороны бойлера.
Если стена выложена кафелем, то сначала рассверливаются отверстия сверлом по бетону без применения ударного режима сверления, а место сверления смачивают водой. Потом бурятся отверстия в основной стене, куда вставляются болты. Закрепив анкера, на них вешают накопитель.
Перед подключением к водопроводу еще раз необходимо изучить схему. В новой квартире при планировании внутриквартирной водопроводной сети могут быть сразу предусмотрены выводы для подключения бойлера, к которым он присоединяется с помощью гибких шлангов.
Принцип деяния водонагревательных устройств разного типа
Накопительный
Нагрев воды в случае накопительного механизма работы осуществляется в резервуаре с водой. Этот вид устройств для обеспечения жаркой водой является более всераспространенным. Их популярность разъясняется привлекательностью цены и отсутствием специфичных требований к проводке.
Проточный
В проточном нагревателе вода прогревается, когда она подается через необыкновенную пробирку, снаряженную электронным нагревательным элементом. Таковой прибор располагается конкретно на кран с водой, которая поступает из водопровода.
При таком принципе деяния вода греется примерно до 30?С. К недочетам относится то, что проточный нагреватель просит огромное количество энергии, что не всегда под силу старенькым постройкам. По мощности потребляемой энергии устройства разделяются на однофазовые и трехфазные. Не считая того, одним из определяющих причин является нагревательный элемент: спираль либо ТЭН.
Если вода в доме либо на даче жесткая, то предпочтительней спиральный элемент нагревания. Необходимо отметить, что ТЭН потребляет на 10 – 20% электроэнергии меньше, чем устройство со спиралью.
Общие советы по установке водонагревателя своими руками
Базисные этапы работ
Независимо от типа устройства для нагрева воды установка водонагревателя делается в полном согласовании с общими правилами безопасности и требованиями определенных производителей. До начала работ нужно найти состояние и условия:
- Обеспечить открытый доступ к прибору в течение всего срока эксплуатации;
- Верно избрать стенку для крепления. Например, при емкости резервуара в 80 л стенка должна выдерживать двойную нагрузку – 160 кг;
- Выявить состояние проводки, ее сечение и способность выдержать мощность электронагревателя (по мере надобности поменять проводку);
- Найти состояние стояков и труб в квартире либо доме (в неких случаях нужно поменять трубы, чтоб обеспечить установку нагревательного прибора).
Нужные инструменты и материалы
Не считая того, для комфортабельной работы нужно заблаговременно приготовить нужные инструменты и материалы:
перфоратор с соответственной насадкой, рулетку, разводный и гаечные ключи, кусачки, отвертки 2-х типов, пассатижи, лента фум либо паста, льняные нити, фитинги, труба из металлопластика (метраж определяется зависимо от места и критерий подключения), 2 соединительных шланга, запорные краны (2 ед. для проточного водонагревательного прибора и 3 ед. для накопительного), также, два либо три тройника – соответственно.
Подключение лейки и крана
Откручиваете с вашей стационарной лейки-душа шланг подачи воды и накручиваете его на входное отверстие проточника (синего цвета). Там и там резьба одинаковая – ½ дюйма.
При необходимости поменяйте внутреннюю резиновую прокладку (идет в комплекте).
На второй выход красного цвета накручиваете шланг с заводской лейкой от нагревателя.
Таким образом, то что у вас раньше было лейкой от душа – стало подачей холодной воды в проточник. А лейка со шлангом из комплекта – это та самая горячая вода на выходе.
Ошибка №5
Никогда не устанавливайте на выход никаких кранов или вентилей.
Хотя такие штуки и имеют внутреннюю защиту, но бывали случаи, когда при падении давления в системе происходил перегрев внутри нагревательного элемента с образованием пара и все это взрывалось.
Поэтому, когда вода из-под крана течет еле-еле (давление менее 0,03мПа), не пользуйтесь таким нагревом и выключайте все кнопки на корпусе, а лучше сразу выдергивайте вилку из розетки. Это поможет избежать нештатных ситуаций.
Что касается рабочего давления в системе, то такой прибор должен быть рассчитан на уровень до 0,6мПа. Смотрите параметры в инструкции при покупке.
Для первого запуска проточного водонагревателя перекрываете общий вентиль ГВС на входе в квартиру, и переводите положение переключателя на смесителе с крана на лейку.
Далее открываете на 10-20 секунд кран горячей воды и выгоняете воздух из труб. Только после этого можно запускать обогрев на среднем или минимальном уровне.
Помимо лейки в выходное отверстие можно вкрутить специальный тройник, а уже к нему присоединить кран-смеситель из комплекта. Это если прибор ставить над раковиной.
На тройнике имеется переключатель-кнопка с душа на кран.
На этом в принципе и все. Кипятка и мощного напора от такой времянки не ждите, не говоря уже про тропический душ. Но помыться под теплой водичкой в летний период вполне сгодится.
Если у вас нет стационарной лейки от душа или водонагреватель устанавливается на кухне, тогда придется сделать отпайку на любом ровном участке основной трубы через тройник и подключаться уже от нее гибкой подводкой.
Виды бытовых водонагревателей
Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.
Традиционно в бытовой практике применяются два вида нагревателей:
- Накопительные.
- Проточные.
Оба вида бойлерных систем отличается один от другого технологией нагрева.
Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры
Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.
Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.
Техническое устройство бойлера-накопителя
Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.
Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев
Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.
Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.
Конструкционное исполнение аппаратов нагрева
Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.
Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.
Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты
Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.
Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.
Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.
Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением
На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных аппаратов маркируются соответствующим цветом – синим/красным.
Предостережение
Делая водонагреватель проточный своими руками, вы должны четко осознавать, что только на вас лежит ответственность за диагностику и проверку прибора на предмет неисправности. При сборке агрегата следует быть предельно аккуратным. Неправильная сборка может привести к непредсказуемым последствиям.
Перед первым пуском и раз в три месяца советуем проверять состояние проводов, контактов и сварочных швов.Прежде чем включать ТЭН, не забудьте осуществить подачу воды. В противном случае жидкость в приборе начнет кипеть, а электрический нагреватель на основе трубок выйдет из строя.
Устанавливать самому или доверить профессионалу?
Многие рекомендуют доверить установку бойлера специалисту, так как он даст вам гарантию на то, что бойлер не выйдет из строя из-за неправильного монтажа.
Но не каждый может доверить такую работу постороннему человеку, пусть даже и профессионалу, кто-то вообще считает, что в доме лучше стараться все делать самостоятельно и это правильно с какой-то стороны. В документации по эксплуатации агрегата присутствует инструкция по установке прибора, если следовать всем пунктам, то можно все сделать самостоятельно.
Устанавливая бойлер самостоятельно – вы делаете все “на совесть”
Самостоятельная установка бойлера обладает некоторыми преимуществами:
- Вы сэкономите деньги и время. Ведь пока вы вызовете мастера, пока он примет заявку и соизволит прийти, уйдет достаточно большое количество времени.
- Вы узнаете как правильно установить бойлер своими руками, и в случае ремонтных работ вам не придется повторно вызывать мастера.
Заключение
Таки образом, теперь каждый знает, как установить водонагреватель в доме или квартире. Сделать это можно своими силами
Важно помнить, что выбор того или иного водонагревателя зависит от множества факторов: наличия газового оборудования, общего числа членов семьи, наличия свободного места в доме, возможности подвода воды и электричества. Наиболее часто на практике применяются электрические водонагреватели, потому что они просты в установке и не требуют дополнительного оборудования
При проведении монтажа необходимо помнить, что включать в сеть прибор, не заполненный водой, запрещено. Он может испортиться. Накопительные баки крепятся при помощи анкеров, а для проточных используются дюбели. При установке водонагревателя мощностью более 6 кВт потребуется толстый провод для подключения к электросети. Если соблюдать все вышеперечисленные правила, то во время отключения горячей воды водонагреватель будет служить верой и правдой долгие годы.
