Водопровод в квартире своими руками: схемы, разводка, монтаж

Разводка электрических сетей в квартире

Замена проводки или её изначальная прокладка выполняются согласно установленному плану или по подготовленной схеме, согласованной с клиентом. Во вторичном жилье нередко переносятся розетки и выключатели в соответствии с требованиями заказчика.

Перед началом работ высчитывается предполагаемая нагрузка на электросеть, исходя из этих показателей выбираются провода разной толщины. Чем они толще, тем на большую мощность рассчитаны.

Как выполнить разводку электрики – основные этапы

Формируется план прокладки сети и расположения розеток, выключателей.
Вырезаются штробы под кабельные линии глубиной до 3 см.
Провода укладываются выемки, закрываются коробами или заделываются.
Устанавливается распределительный щит с УЗО и автоматическими выключателями.
Прокладываются линии интернета, кабельного телевидения, видеонаблюдения и сигнализации.

Особенности коллекторной схемы

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

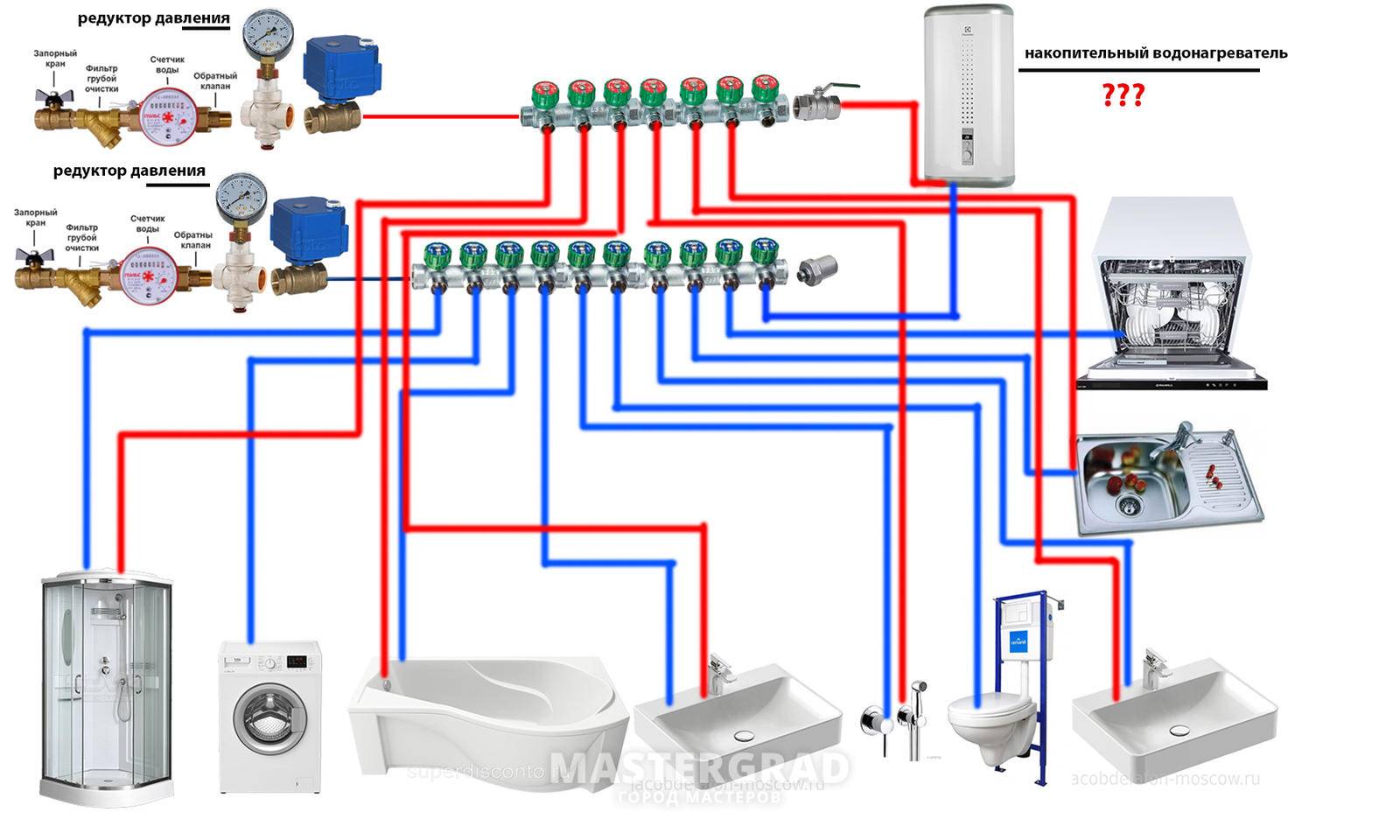

На этой схеме наглядно представлено устройство коллекторного варианта разводки водопровода в квартире. Основной поток воды выводится на коллектор, к которому подключают отдельно каждый предмет сантехники

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе. Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

По конструкции коллектор для водопровода — относительно не сложное устройство. При желании его можно выбрать и установить самостоятельно

Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. Поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования. Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно. Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К умывальникам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.

Установка умывальников разного типа

Место установки умывальника во многом зависит от типа его конструкции, размера и места расположения систем коммуникации. Прежде чем установить сантехнику в ванной, нужно ознакомиться с её размерами, учитывать общепринятые стандарты и средний рост каждого члена семьи. Самая распространённая ошибка, когда сначала укладывают трубы в стену, а потом решают, как скрыть сантехнику в ванной и пытаются подобрать умывальник или унитаз нужной конструкции.

На сегодняшний день существует несколько самых распространённых моделей умывальников, которые различаются по типу установки и конструкции. К таким моделям относят:

умывальники подвесного типа, устанавливаемые на стену через специальные отверстия в чаше или на специальные кронштейны;
умывальники с тумбой или «мойдодыр», который одновременно является частью мебельного интерьера;
умывальник устанавливаемый на специальном пьедестале, он же называется «тюльпан».

Ниже прилагаем стандартные размеры сантехники в ванной комнате, которые нужно учитывать при планировании пространства.

Например, умывальники подвесного типа рассчитаны на канализационный выход в стене, в то время как изделия типа «тюльпан» или «мойдодыр» могут устанавливаться с канализацией, выходящей из пола. Установка должна проводиться таким образом, чтоб она давала свободный доступ ко всем основным коммуникационным узлам, давая возможность проводить ремонт сантехники в ванной или техническое обслуживание.

Внешний (наружный) водопровод

Здесь три варианта, зависящих от источника водозабора.

Если дачный водопровод подключается к центральному. Для чего определяется точка подключения, а дальше трубная разводка идет под землей до дома. Основное требование к этой схеме – это прямолинейность прокладки труб, чтобы снизить расходы на ее приобретение, второе – это утепление разводки путем укладки труб в утеплительные цилиндры, изготавливаемые из полимерных материалов вспененного типа. Хотя можно использовать и любые другие утеплители.
Колодец. Самый простой вариант организации водоснабжения частного дома. Выкапывается вручную колодец глубиною до 10 м, формируется его ствол, куда опускается насос. А уже от него до дома протягивается труба, делается это точно так же, как и в случае с подключением к центральному поселковому водопроводу.
Скважина. Все то же самое, что и с колодцем. Правда, необходимо отметить, что из скважины вода – это жидкость высокого качества и чистоты, и в необходимых объемах. Одна скважина может обеспечить водой даже несколько частных домов.

Водопровод из колодца или скважины

Есть несколько интересных моментов, которые касаются возможности избежать больших расходов, обустраивая внешний водопровод. Во-первых, и скважину, и колодец можно соорудить внутри дома. Это придется делать до начала строительства здания. Таким образом, внешний водопровод переходит в категорию внутреннего. А значит, есть возможность хорошо сэкономить на разводке труб по улице.

Второе касается скважины. Можно поверх ее ствола установить кессон, в который поместятся и насос, и гидроаккумулятор, и блок автоматики, и часть фильтрующих элементов, и несколько задвижек или вентилей. То есть, внешняя часть водопроводной сети может быть сложной в плане увеличения установленного в ней оборудования.

Кессон для скважины

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

запорно-регулирующую арматуру;
приборы учета воды;
фильтры;
фитинги (переходники, водорозетки, уголки и муфты)
обратные и редуцирующие клапаны;
канализационный коллектор;
подвод к полотенцесушителю.

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
Число соединений необходимо минимизировать.
Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

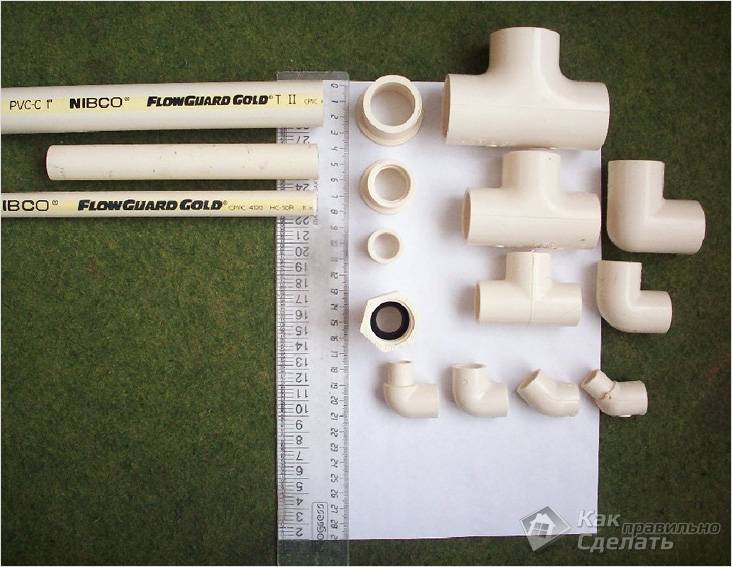

Водопроводные трубы

Чтобы собрать систему из полипропиленовых водопроводных труб, вам понадобится специальный инструмент, в просторечье именуемый «паяльник». Покупать его для разовых работ нет никакого смысла, гораздо проще взять его в аренду на пару дней (эту услугу обычно предоставляют специализированные магазины). Работать с ним достаточно просто, но при этом не следует забывать, что он сильно нагревается, поэтому будьте аккуратны и обязательно прочитайте инструкцию, если пользуетесь им в первый раз. Возможно, вам даже понадобится первое время помощник, который будет держать «паяльник», пока вы будете нагревать трубы и фитинги, а потом – убирать его в сторону, чтобы вы не обожглись.

Чтобы соединить трубы между собой, а также повернуть их под нужным углом, вам понадобятся ПВХ фитинги (они продаются в тех же специализированных магазинах). Подбирают их точно по диаметру труб. Стоят они не слишком дорого, поэтому берите их с запасом в 1-2 штуки на тот случай, если не сможете ровно припаять их с первой попытки.

Для завершения разводки вам потребуется подсоединить к концевым выпускам «американки» — это фитинги, с одной стороны в которые припаивается труба, а с другой через резьбу подсоединяется гибкий шланг.

Разводку в ванной можно выполнять двумя способами:

Двигаясь от крайнего сантехнического прибора в сторону основного водопроводного стояка.
Припаивая трубы, двигаясь от стояка к сантехническим приборам.

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;
фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;
полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;
укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

Характеристики	Тип скрытой установки
короб	фальш-панель	штробы	стяжка
полезный объем помещения	уменьшается незначительно	снижается намного	не изменяется	снижается
трудоемкость работ	низкая	средняя	очень высокая	высокая
качество интерьера	среднее	высокое
доступ к коммуникациям	через ревизионный люк	–	–
совместимость с инсталляциями	+	–
наличие мокрых процессов	–	+
сдача под ключ	1 день	2 дня	2 – 3 дня	неделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

позади ванны трубы уложены открытым способом;
стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;
инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;
для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;
патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Обустройство коллекторного узла в квартире

Принцип функционирования водопроводного коллектора имеет много общего с тройником, но его устройство намного сложнее. У него для поступления воды имеется единственный вход, а вот выходов для нее насчитывается несколько.

Следует отметить, что размеры входного патрубка превышают диаметр водопроводных труб на 30%. По этой причине поступление воды на коллекторный узел водоснабжения в квартире осуществляется быстрее по сравнению с ее расходом, даже когда ее используют несколько потребителей одновременно.

Водопроводный коллектор не имеет больших габаритов, его размеры зависят от числа потребителей горячей и холодной воды. Иногда его устанавливают в пространство, находящееся под мойкой.

Благодаря функционированию коллекторного узла в системе водоснабжения образуется большой поток, который далее делится на несколько меньших. На всех участках водопровода давление постоянно стабильное и величина напора не уменьшается. Пропускная способность, которой обладает коллектор, зависит от его размера, ее во многом определяют параметры входного патрубка.

Для его изготовления используют многие материалы, в том числе:

нержавеющую сталь;
латунь;
полипропилен;
полиэтилен и т.д.

Произведенные из полимерных материалов устройства отличаются высокими прочностными показателями, поэтому составляют конкуренцию металлическим аналогам

При выборе коллектора, когда производится монтаж водопровода в квартире своими руками, прежде всего, нужно обращать внимание на способ его установки.. Устройства из металла обычно оснащены стандартными резьбовыми соединениями

Если запланирована установка пластиковых или металлопластиковых водопроводных труб, используемых владельцами недвижимости все чаще, задействуют коллекторы с компрессионными фитингами или фитингами под пайку поливинилхлоридных труб.

Устройства из металла обычно оснащены стандартными резьбовыми соединениями. Если запланирована установка пластиковых или металлопластиковых водопроводных труб, используемых владельцами недвижимости все чаще, задействуют коллекторы с компрессионными фитингами или фитингами под пайку поливинилхлоридных труб.

Существуют также устройства с крепежным элементом, который носит название евроконус. Можно задействовать комбинированный способ, предусматривающий использование нескольких методов соединения.

Еще одним важным показателем является количество отводов для подсоединения сантехнического оборудования. Обычно данное число составляет от двух до шести. Прежде, как сделать сантехнику в квартире, если требуется подсоединить к коллектору большое количество точек водозабора, соединяют два или три устройства с определенным количеством выходов.

Для этого на них имеются дополнительные патрубки. Их соединяют, и в результате получается составное устройство. Входы на коллекторах, неиспользуемые для подключения, необходимо закрывать защитной заглушкой, иначе из них будет постоянно вытекать вода.

Кроме этого, существуют коллекторы, которые предназначаются исключительно либо для холодного, либо для горячего водоснабжения. Об этой конструкционной особенности не следует забывать, приступая к выбору подходящего устройства. Перед приобретением коллектора необходимо определиться, из чего сделать водопровод в квартире, а точнее с типом используемых водопроводных труб.

Современные виды коллекторов, которые чаще всего встречаются при обустройстве водопроводов в новостройке, предназначаются для реализации разводки в квартире согласно параллельной схеме. Их обычно снабжают запорными кранами, устанавливаемыми на каждом отводе. Это решение считается одним из лучших, так как при его реализации нет необходимости задействовать запорную арматуру при монтаже всех сантехнических приборов.

В результате удастся сэкономить немалую сумму денег и весь процесс обустройства или замены разводки водоснабжения в квартире займет намного меньше времени. Как правило, перед коллектором размещают обратный клапан, несколько фильтров разного назначения и приборы учета потребления воды.

Некоторые модели коллекторов снабжают встроенными запорными кранами – они позволяют перекрывать подачу воды в квартиру. Если запланирован монтаж латунного коллектора, тогда лучше выбирать устройство без таких кранов, а их установить отдельно.

Металлическое устройство отличается надежностью, оно способно прослужить примерно полвека, а вот срок эксплуатации кранов не превышает 20 лет. Дело в том, что при поломке встроенных кранов приходится менять все устройство полностью. Если краны поставить отдельно, их замена не коснется коллектора.

Последовательность работ

Инструкция по коллекторной разводке труб представляет собой поэтапный план действий:

Сначала перекройте воды в здании, в квартире (доме).
Устанавливаем шаровые краны – аварийные при входе на магистральных стояках. Не забудьте о профилактики протечек – о кранах отключения.
Фильтры грубой очистки.
Счетчики ГВС и ХВС, в соответствии с планом-чертежом.
Осуществляем монтаж редукторов. Они позволяют предотвратить повреждения системы, если вдруг возникнет перепад давления. Редукторы устанавливают, если в стояке давление слишком высокое (выше пропускной способности других устройств, сантехнических). Чтобы излишки не сливались в канализационную систему, следует на данном этапе соорудить специальный сток.

Манометр установите вертикально. Вмонтируйте отсекающие краны. Проследите, чтобы стрелка прибора правильно отображала направление воды.

Коллектор – должен оказаться на своем месте. Максимально в них предусмотрено 4-е вывода. Если нужно больше, следует приобрести ещё один коллектор.
Прокладываем трубы. Многие рекомендуют пластиковые трубы, их легче устанавливать без помощи профессионалов. Но не всегда они являются удачным вариантом. Например, в старых домах, как мы отмечали в данной статье, если выбрать недорогую модель, можно об этом очень быстро пожалеть.

Скрытый монтаж труб

Монтаж осуществляется так:

при необходимости трубы нарезают по размеру;
сваривают в соединения.

Осуществляем проверку системы. Потребуется для этой цели помощник. Перекройте подачу воды, если обнаружите протечку из-за некачественной сборки элементов системы.

Если указанная технология монтажа была соблюдена в точности по индивидуальной схеме, проблем с водопроводом у вас долго не возникнет.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми
