Как отогреть трубу способы, которые работают
Последствия низких температур для открытого водопровода
Здравствуйте уважаемые читатели. В этот раз расскажу о том, как отогреть трубу в земле, используя для этого подручные средства.
Есть немало пассивных и активных мер борьбы с замерзанием, которые выполняются на этапе закладки подающего трубопровода. Например, трубопровод закладывается значительно ниже уровня промерзания земли, обкладывается термоизоляционными материалами, оборачивается специальным термокабелем и т.д.
Перечисленные методы позволяют сохранить работоспособность водопровода и канализации в течении холодного времени года. Но, что делать, если защита от замерзания не была реализована своевременно и водопроводе образовалась ледяная пробка?
Как вернуть работоспособность водопровода или канализации
Способы удаления ледяной пробки основаны на тепловом воздействии и на последующей механической пробивке.
Приступая к отогреванию подающего водопровода нужно учесть то, что жидкая среда в трубах замерзает не полностью, а на определенных участках. Поэтому, перед тем как приступать к устранению пробки, нужно узнать в какой части трубы располагается пробка.
Как определить расположение пробки?
Трубопровод в зависимости от особенностей расположения подразделяется на два типа:
- заглубленный – располагается в грунте ниже уровня промерзания,
- поверхностный (незаглубленный) – располагается над грунтом.
Наибольшей угрозе замерзания подвержен трубопровод на поверхностном участке. Если в холодное время года с водой проблемы, действовать нужно как можно быстрее, чтобы ледяная пробка не распространилась под землю.
Найти расположение пробки можно двумя способами:
- сгибая трубу – актуально в том случае, если компоненты трубопровода пластиковые и в диаметре не превышают 50 мм,
- простукивая трубу и определяя наличие твёрдого тела по тональности звука.
Сгибая пластиковые трубы на участке замерзания можно услышать характерный хруст. Если слышим хруст, значит трескается лед, а, следовательно, обнаружена пробка.
Простукивать трубу начинаем с того участка, где вода не замерзла. Делаем это металлическим предметом, например, подойдёт гаечный ключ средних размеров. Постепенно продвигаясь к пробке можно заметить, что звук от ударов станет более глухим.
Гнуть полипропиленовую трубу для обнаружения ледяной пробки нужно вручную, аккуратно и не сильно. Максимальный угол сгиба не должен превышать 170 градусов из расчета, что прямой отрезом трубы — это 180 градусов. Пластик при низких температурах утрачивает изначальную эластичность, поэтому чрезмерная деформация может привести к растрескиванию.
Итак, замёрзший участок трубопровода нашли, какова инструкция устранения проблемы?
Способы устранения ледяной пробки
Традиционные способы разморозки бытового водопровода
Проблема замёрзшего трубопровода была актуальна с начала эксплуатации закрытых коммуникаций для транспортировки жидкой среды. С тех пор было изобретено немало эффективных способов, которые можно реализовать своими руками с применением доступных инструментов и приспособлений.
Наиболее популярные способы устранения ледяной пробки перечислены на этой схеме.
Как самостоятельно изготовить ручной насос
Если на данный момент возможности приобрести заводскую продукцию нет, то вам может пригодиться информация о том, как можно изготовить ручной прибор для скважины своими руками. Итак, нам понадобятся следующие элементы:
- Горлышко от бутылки из пластика – 2 штуки;
- Труба;
- Шланг;
Ручной насос своими руками
Откручиваем пробки с пластиковых бутылок. Нам необходимо вынуть прорезиненные прокладки из них. Подрезаем их так, чтобы диаметр получился меньше, чем диаметр пробки. В середине крышки просверливаем отверстие диаметром около 10 мм.
Затем лепесток из прокладки вкладываем в крышку и вкручиваем горлышко от бутылки так, что оно прижимало прорезиненный вкладыш. Вкладываем конструкцию в трубку и закрываем ее сверху вторым горлышком. С противоположного конца надеваем трубу для водоотвода. Как временный вариант, такой прибор может очень выручить.
Виды домашних трубопроводов
По месту расположения коммуникации бывают внутренние или наружные. Больше всего подвержены замерзанию уличные трубопроводы, а если хозяева уехали на зиму и не слили воду, могут перемерзнуть и домашние системы.
Типичная конструкция водоснабжения в частной застройке состоит из скважины или колодца, подземного трубопровода, подключенного к внутренним коммуникациям. В качестве источника питания водой может выступать центральная магистраль или общая скважина на несколько домов.

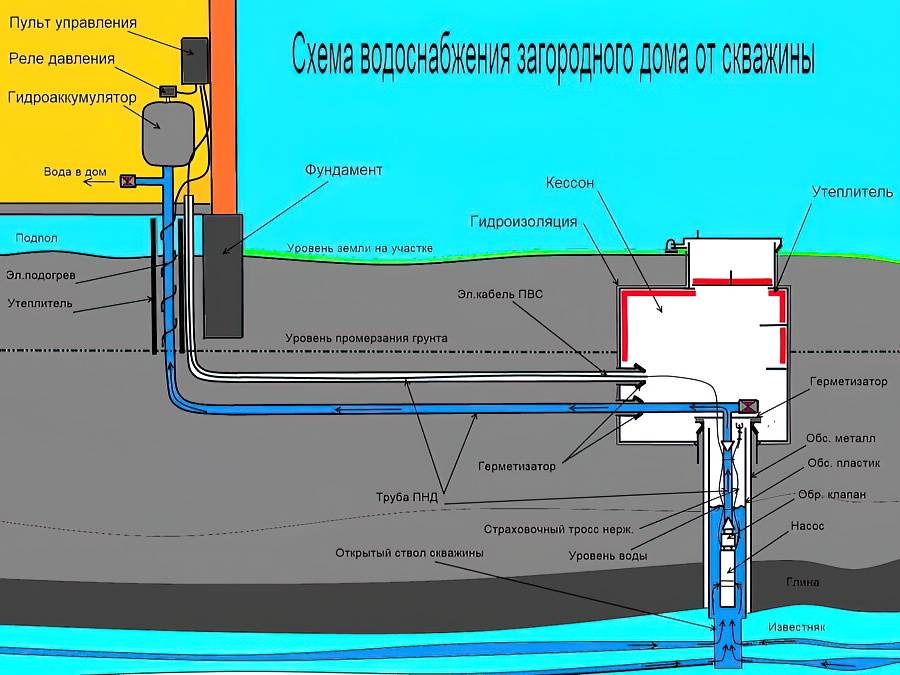

Схема водоснабжения
Водоводы изготавливаются из различных материалов: стали, чугуна, термопластов, хризотилцемента, стеклопластика и т.д. Наибольшей популярностью в частном строительстве пользуются трубы из полипропилена, полиэтилена, металлопластика. Они долговечны, недороги и технологичны в монтаже.
Особенности монтажа
В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.
Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.
Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.
Возвращаясь в колодец
Ещё раз посмотрим, как работает система. Если распределить по сезонам, то в тёплое время года будет всегда открыта подача воды и её направление к верхнему крану. Зимой такое положение будет уместно только при необходимости налива воды. Для консервации водозабора положение рукоятки трёхходового крана должно обеспечить полное перекрытие подачи при соединённых в открытом положении сливе и выходе к верхнему крану. Таким образом вода, оставшаяся в трубе, попросту сольётся в колодец, размораживаться в магистрали будет нечему.
ФОТО: YouTube.comТак выглядит разводка незамерзающего уличного водозабора
Как проверить с помощью метода расхода?
Поэтому лучшим вариантом будет проведение расчётов на месте, учитывая при этом и скорость потоков воды, и материал трубопровода системы, и иные свойства трубопровода.
Самой простой формулой для расчёта расходуемой жидкости будет являться:
- Q — интересующий нас расход воды (литр в секунду).
- v — скорость потока (m/c).
- d – диаметр трубы (в см).
- П – «число Pi» — константа из математики, приблизительно 3,14.
К примеру, есть: d=4, v=2. В таком случае: Q=3,14*4^2/4*2=3,14*8=25 литров в секунду.
Применять эту формулу можно при поиске иных неизвестных. В случае, когда известен диаметр вместе с расходом воды, можно определять её скорость. Либо, если известна скорость и известен расход, можно высчитать диаметр.
Искусственные водоемы на участке, фонтанчики и каскады
Редко какой восточный ландшафтный дизайн обходится без небольшого искусственного пруда или маленького источника воды. А как мы знаем, все европейские и американские ландшафтные дизайнеры, да и наши с вами соотечественники, черпают вдохновение у основоположников мастерства привнесения красоты и гармонии в окружающую дом территорию – восточных народов.
Японские мастера считают воду не только источником жизни, но и вместе с землей – символом гармонии, баланса всего живого. Организовать искусственный водоем на участке непросто, нужно будет обратиться к специалистам, изучить особенности почвы и ландшафта, чтобы правильно выбрать место, провести коммуникации и в последующем неустанно заботиться об исправности работы фонтана или каскада. Но все усилия, труды и потраченные средства окупятся, когда вы сможете наблюдать за рыбками в своем искусственном пруду или смотреть как течет вода в небольшой резервуар.
Цены для юридических лиц
Оставить заявку от юр.лица
форму
Форма запроса от юр.лиц/опт
Прикрепить файлы
Выбрать файлы
Допустимые расширения: jpg, jpeg, jpe, png, gif, doc, docx, txt, rtf, htm, html, pdf, xls, xlsx, ppt, pptx, pps, zip, tar, bz2, gz, rar, jar
Максимальный размер одного файла: 10.49 MB
Максимальное количество файлов: 7
Новое поле HTML
Нажимая кнопку “Отправить запрос”, я даю согласие на обработку своих персональных данных в соответствии с Условиями.
Похожие товары
C этим товаром покупают
Возникли вопросы?
Оставьте заявку на
обратный звонок
Мы свяжемся с Вами в ближайшее время и ответим на любые интересующие Вас вопросы.
Будьте в курсе
Подпишитесь на последние обновления и узнавайте о новинках и специальных предложениях первыми
Заказать звонок
Не нашли что искали?
Наши менеджеры Вам помогут.
Новые технологии в утепления
Прокладывая зимний водопровод из собственного водозабора в виде колодца либо скважины будет достаточно траншеи глубиной пол метра. В нее следует помещать трубопровод в утепленном виде.
Предлагаем ознакомиться: Пластиковые бутылки в бассейн на зиму
Для этого на дне канавы из кирпича или других строительных материалов выкладывается желоб, куда помещается водопровод обернутый в специальную строительную теплоизоляцию.
- специальные заводские теплоизоляционные изделия для труб, соответствующие с их диаметром;
- утепляющий материал выпускаемый в лентах либо пластах, который применяется при обматывании поверхности труб.
В северных широтах нашей страны утепление наружных трубопроводов является необходимостью, что позволяет избежать их промерзания.
- пенополистирол, состоящий из гранул сплавленных в единый пласт, который обладает превосходными теплоизоляционными характеристиками;
- экструдированный полистирол дает возможность утеплить трубу и не пропустить к ней влагу, он является одним из наиболее качественных материалов;
- пенопласт обладает хорошей способностью теплоизоляции, однако считается хрупким, боится механического давления;
- пенополиуретан чаще всего применяется в работах по утеплению трубопровода;
- вспененный полиэтилен пользуется достаточным спросом;
- стекловата хорошо подходит для утепления трубопровода, однако требует соблюдения техники безопасности при ее укладке;
- каменная вата имеет подходящие теплоизоляционные характеристики, однако используются в сухой среде.
Перед выбором подходящего материала необходимо просмотреть его эксплуатационные характеристики и сравнить их со средой прокладки водопровода.
Важно создать микроклимат, который будет способствовать длительной эксплуатации изолирующего материала, что благоприятно скажется на работоспособности всей системы водопровода
Подогрев
Планируя зимний водопровод важно понимать, что теплоизоляция помогает задержать тепло и уменьшить процесс остывания жидкости, однако поднять температуру в трубопроводе она не в состоянии. При сильных морозах ее может быть недостаточно
Это позволяет самостоятельно сделать устройство для подогрева воды и включать его при значительных понижениях температуры.
- применяется специальный кабель, обогревающий трубу по которой передается вода;
- в зависимости от выбора, он может прокладываться вдоль трубопровода или оборачиваться вокруг него;
- для гарантии его устанавливают под теплоизоляцию, таким образом происходит экономия электричества;
- он включается лишь в случаях крайней необходимости.
Предлагаем ознакомиться: Мед и соль для похудения
Искусственный подогрев трубопровода является огромным подспорьем при его прокладке и эксплуатации в суровых условиях русской зимы. Благодаря ему предоставляется возможность транспортировать воду при значительных минусовых температурах, не переживая за состояние системы.
Нынешние разработки предоставляют возможность проложить зимний водопровод из незамерзающей трубы, изготовленной с применением современных инноваций в заводских условиях.
- В качестве материала используется гибкий полимер, позволяющий избежать лишних соединений;
- на ее поверхности установлен специальный утеплитель, отвечающий современным требованиям качества;
- сверху утеплительного слоя располагается гидроизоляция, способная ограничить трубопровод от нежелательной влажности;
- вдоль трубопровода предусмотрена прокладка обогревательного кабеля, поддерживающего плюсовую температуру.
Такие трубы выпускаются с диаметром 25-110 мм, что позволяет передавать большие объемы воды, либо другой жидкости. Реализуются они в бухтах необходимой длины, что позволяет без состыковки провести трубопровод от места водозабора до места использования воды.
В качестве новой разработки на строительном рынке представлена жидкая теплоизоляция, которая наносится на внешнюю сторону трубопровода в виде краски и оберегает его от воздействия холода и влаги.
Организация зимнего водоснабжения
Установка системы водоснабжения проходит в несколько этапов:
- Подготовительный.
- Монтаж.
- Проверочный.
Утепляем насос для водоснабжения
Система водоснабжения полностью нуждается в утеплении, в том числе насос.
Материал для утепления оборудования такой же, как и для утепления водопроводной ветки:
- Экструзионный пенополистирол.
- Пенопласт.
- Минеральная вата.
Оборудование можно не утеплять, если оно располагается ниже глубины промерзания. Подлежит утеплению также место стыковки водопроводных труб и насоса. Место стыка называется приямок. Приямок подлежит облицовке кирпичом, а пол покрывается бетонной стяжкой.
Теплоизолируем гидроаккумулятор
Гидроаккамулятор — это накопительный бак, функционирующий под давлением, емкость должна обладать герметичностью. Внутренняя оболочка гидроаакамулятора — это эластичная мембрана, уязвимый элемент гидросистемы, не выдерживающий минусовой температуры. Обшивка гидросистемы выполняется утеплительным материалом.
Теплоизоляция гидроаккумулятора своими руками.
Разновидности утеплителя для гидроаккамулятора:
- Экструзионный пенополистирол.
- Пенопласт.
- Минеральная вата.
- Базальтовая вата.
- Мелкоячеистый утеплитель.
Ставим сливной клапан и реле давления
Система консервации предполагает установку сливного клапана. Возможность слить воду с системы снабжения сохранит водопровод, если возникла необходимость длительного отсутствия в зимнее время.
Реле давления — элемент системы водоснабжения, регулирующий бесперебойность работы гидросистемы. После полного заполнения конструкции водой реле автоматически отключает насос до следующего использования.
Колонка для воды. Как устроена водоразборная колонка?
В статье рассмотрен принцип действия водоразборных колонок, устанавливаемых, как правило, в малых населенных пунктах для хозяйственно-питьевых нужд водоснабжения. Водоразборная колонка устанавливается в колодцах и подключается непосредственно к сети хозяйственно-питьевого водопровода.
В соответствии с п.11.19 СП30.13330, радиус действия водозаборной колонки следует принимать не более 100 м. Вокруг водозаборной колонки следует предусматривать отмостку шириной 1 м с уклоном 0,1 от колонки.
Для нормального функционирования колонки, напор в водопроводной сети в точке ее подключения должен быть не менее 10 м.
Отличительной особенностью конструкции водоразбоной колонки является обеспечение незамерзаемости в зимний период (вода в колонке в закрытом состоянии находится ниже глубины промерзания грунта).
*нужно отметить, что колонка, как и сама водопроводная сеть, все равно может замерзнуть зимой. Это зависит от «суровости» зимы и режима водоразбора.
Качество воды в водоразборной колонке должно соответствовать требованиям к питьевой воде, так как забор воды производится от водопроводной сети населенного пункта. Однако нужно учитывать, что при нарушениях в конструкции колонки возможно проникновение внутрь грунтовых вод через неплотности фланцевых соединений, что может отразиться на качестве воды. Поэтому воду, полученную на водоразборной колонке, следует вскипятить перед питьем.
На рисунках ниже проиллюстрирован принцип работы колонки. Колонка состоит из следующих элементов:
1 – рукоятка; 2 – колпак; 3 – подающая труба; 4 – корпус; 5 – камера; 6 – эжектор; 7 – приемник; 8 – патрубок от водопроводной сети; 9 – сетка; 10 – пружина; 11 – клапан с уплотнением; 12 – отверстия
Принцип действия колонки:до нажатия на рукоятку (1) При нажатии рукоятки (1) водоразборной колонки до упора подающая трубка опускается и передвигает вниз эжектор (6), что приводит к смещению клапана (11) и сжатию пружины (10). Вода из приемника (7) через образовавшийся кольцевой зазор между клапаном и корпусом по отверстиям (12) поступает в подающую трубу и далее к потребителю. Вертикальный ход клапана составляет 16-18 мм.
Принцип действия колонки:после нажатия на рукоятку (1) После того, как водоразбор окончен, рукоятка (1) отпускается, и она поднимается вместе со всей цепочкой — подающей трубой (3), эжектором (6) и клапаном (11) за счет пружины (10). В результате поступление воды перекрывается. Подающая труба при этом опорожняется в камеру (5) подземной части колонки.
При следующем использовании колонки вода из камеры (5) увлекается эжектором (6) через отверстие, которое есть в эжекторе, в подающую трубу (3) и, тем самым, опорожняется. За счет этого обеспечивается незамерзаемость колонки в зимний период.
Устройство и принцип работы
В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:
- трубный стояк, расположенный внутри корпуса;
- эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
- в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
- корпус колонки покрывает металлическая крышка, в которой установлен рычаг.
Работает колонка следующим образом:
- при надавливании на рычаг производится опускание трубного стояка;
- на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
- последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
- на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
- клапан закрывает или открывает отверстие приемника;
- при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
- стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
- при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.
Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.
Иногда засоряется стояк. Его меняют на новый или прочищают, предварительно разобрав колонку.
Уникальность конструкции водоразборной колонки заключается в том, что внутри стояка никогда не остается вода. Она с помощью эжектора через отверстие в муфте попадает в корпус. Поэтому уличные устройства можно эксплуатировать при температурах от -40С до +40С. Это обязательно указывается в паспорте изделия.
Как сделать незамерзающий водоразбор во дворе
- Два шаровые крана – один есть в теплой зоне, а второй вынесен на улицу. Как правило, труба в стене сделана из полипропилена, чтобы не было мостика холода. Прокладывание выполняется с малым уклоном на улицу, и до запуска водоразбора уличный кран нужно запереть, а внутридомовой откроется. После можно применять воду по назначению, а когда вода не нужна будет, то кран запирают, уличный открывают, чтобы слить остаток воды. Конечно, в нем может задерживаться вода, и в таком случае эту схему получится усовершенствовать и поставить кран с американкой. После применения открутите арматуру и отнести в теплое помещение. Если не жалко 40 Вт/ч, то можно сочетать конструкцию с нагревательным кабелем в тепловой изоляции.
- Удлинение штока – схема в полной мере повторяет первую конструкцию, шток вынесен на улице. Его удлиняют посредством 0.8 см шпильки, но есть совсем колхозные варианты, когда удлинение сделано из ППР трубы – вырезаны углубления с трубного торца, которые подогнаны заподлицо с крановой рукояткой.
- Электромагнитный клапан – есть схожесть со схемой №2, но в роли запорного элемента использован электромагнитный клапан. Это устройство, которое дистанционного перекрывает потолок, и для этого укладывают кабель до блока управления, который размещен на улице.
Главное правило при создании водопровода зимой – обеспечивайте уклон в сторону улицы, чтобы вода стекла со всех системных элементов после использования!
Пошаговое руководство по монтажу
Самостоятельное строительство водопровода требует подготовки.
Составление плана действий
В плане учитывают:
- глубину промерзания почвы;
- на каком расстоянии от поверхности грунтовые воды;
- рельеф;
- подземные коммуникации;
- постройки на участке и его границы;
- точки потребления (дом, баня, летний душ, полив и др.).
Рисуют план местности и профильное изображение водопровода, чтобы учитывать его уклон. Трубы укладывают на 20 см ниже глубины промерзания почвы. Намечают, где и какие фитинги понадобятся. По плану подсчитывают количество каждого вида, составляют список. Считают общую длину труб, покупают с запасом 10%.
Подготовка необходимых инструментов
Чтобы смонтировать капитальный водопровод, понадобятся инструменты, в том числе специальные. Можно купить набор сантехника или по отдельности:
- ножницы для резки пластиковых труб;
- ключ газовый и разводной;
- пистолет для герметика;
- нож, наждачную бумагу;
- рулетку, карандаш.
Если , понадобится сварочный аппарат для них. Для земляных работ готовят лопату и лом. Если планируется самостоятельный монтаж электрической части, запасаются изолентой, отвертками, тестером, плоскогубцами.
Устройство водопровода
Сначала копают траншею необходимой глубины. Дальнейшие действия совершаются в такой последовательности:
- Устанавливают насос. Поверхностный – рядом с колодцем в кессоне, приямке или теплом помещении. Погружной опускают в скважину.
- Трубу водопровода подключают к насосу и укладывают в траншею. При недостаточном заглублении утепляют или прокладывают греющий кабель. Укладывают электрокабель питания.
- Второй конец подключают к штуцеру с 5 отводами. На его свободные выходы монтируют бак, реле давления, манометр.
- Перед вводом трубы в дом устанавливают запорный кран, чтобы была возможность перекрывать воду при необходимости.
- Проводят испытание системы, убеждаются, что нет протечек. Засыпают траншею.
- Монтируют внутреннюю разводку, подключают сантехнические приборы
На входе водопровода в дом устанавливают фильтр, минимум – грубой очистки. При плохом качестве полученной воды может понадобиться более тонкая очистка.
Выбор устройства для подогрева воды
Горячую воду для ванной, мытья посуды получают из проточных нагревателей или накопительных (бойлеров). По скорости, производительности, удобству использования первенство за газовыми колонками. Смысл покупать есть, если дом подключен к природному газу. Пользоваться баллонным для нагрева воды нерационально. Колонку подключают только специалисты газовой службы.
Проточный электронагреватель можно установить самому, но по скорости нагрева он уступает газовой колонке. Еще медленнее нагревает воду бойлер, работающий от электричества. Но если пользоваться им постоянно, не отключать, а выставить терморегулятор на нужную температуру, в доме всегда будет горячая вода. Стоит бойлер недорого, установить может каждый. Вместимость разная, подбирают в зависимости от потребностей семьи.
Разобраться с тонкостями прокладки водопровода на даче поможет видео.
Какие температуры выдерживают ПНД и ПВД трубы из полиэтилена/сшитого полиэтилена
Рассматривать альтернативы я решил с простейшего, а именно: с ПНД-труб.
Они изготавливаются из полиэтилена под невысоким (в сравнении с ПВД) давлением и температурой, отчего получаются гибкими, прочными и дешевыми. Они годятся как для полива, так и для водопровода в баню или дом.
Простейшее утепление полиэтиленовой трубы
Держат они температуру от -600 до +800 С, но не стоит обольщаться. Производители заявляют, что полиэтиленовые трубы «тянутся» и не рвутся от замерзших в них ледышек, но уже само образование пробки делает водопровод бесполезным.
В защиту ПНД/ПВД-изделий скажу, что им не страшны солнечные лучи (от слова вообще).
Есть еще понятие «сшитый» полиэтилен, где молекулы соединены друг с другом более прочно, отчего и характеристики лучше.
Покопавшись в «интернетах», я понял, что это отчасти маркетинговая уловка, а полноценно сшитая полиэтиленовая труба стоит значительно дороже обычного аналога. Плюс ко всему они уже побаиваются прямых солнечных лучей.
Тут я прикинул для себя два варианта:
- Собирать временный (летний) трубопровод для полива. Прикупив фитингов, фум-ленты и, вооружившись канцелярским ножом, я смогу организовать классный разборный полив для огорода.
- Не мелочусь и собираю всесезонный водопровод. Им можно и грядки поливать, и дом водой обеспечивать со скважины. Но повозиться придется знатно — выкопать траншею глубиной 1,5 метра под трубы, сварить стыки специальными сварными клещами, уложить трубы под уклоном и по возможности утеплить их стекловатой, пенопластом или вспененным полиуретаном.
