4 схемы разводки водоснабжения частного дома из скважины

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
3. Обустройство внешней гидроизоляции из гравия.
4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Организация водопровода

Правильная организация системы водоснабжения загородного дома включает в себя такие этапы:

• составление проекта – в нем необходимо рассчитать необходимую производительность, определить точки потребления и составить схему водопровода;
• бурение скважины;
• прокладка водопроводных труб;
• подключение насоса и монтаж дополнительного оборудования.

Бурение

Прежде чем начинать бурение, нужно правильно определить место для расположения источника. На это влияет несколько факторов – как геологические, так и эксплуатационные. Подробно о правилах выбора места, можно прочитать в статье “Как определить место для бурения скважины”.

Для бурения, существует несколько технологий:

• ударно-канатный метод;
• шнековый метод;
• гидробурение;
• роторный способ;
• забивное бурение.

Способ как сделать скважину на даче своими руками, выбирается исходя из типа источника, выбранного места и геологических условий. Подробно обо всех существующих способах написано в статье «Как правильно пробурить скважину на воду».

Устройство скважины

Источник для воды, это не просто отверстие в земле. На самом деле, это сложная конструкция, которая состоит из таких элементов:

• обсадная труба – защищает источник от обрушения грунта и служит основной магистралью для подачи воды, подробнее о видах обсадных колонн, можно прочитать в статье «Трубы для скважины»;
• кессон – представляет собой пластиковую или металлическую емкость, которая устанавливается в верхней части обсадной трубы. Он защищает источник от промерзания и служит местом для установки необходимого оборудования;
• оголовок – крышка для обсадной трубы, к нему подвешивается насос, а также она защищает трубу от попадания грязи;
• насос – устанавливается в обсадную трубу и закачивает воду в систему водопровода. Модель подбирается исходя из габаритов обсадной колонны, о них можно узнать из статьи «Размеры скважины».

Устройство скважины для частного дома

Один из важных этапов при обустройстве источника – это качество воды. Поэтому сразу же после бурения, нужно сдать пробу на анализ в лабораторию. А на основе результатов, подбирается система очистки воды из скважины для частного дома. Это очень важный момент организации водопровода, т.к. для каждого типа источников, характерны свои загрязнения.

Прокладка водопровода

Если планируется круглогодичное использование скважины, трубы нужно укладывать в траншеи с глубиной, ниже уровня промерзания. При этом не лишним будет их дополнительное утепление.

Систему уличного водопровода можно сделать из таких материалов:

• металл;
• металлопластик;
• полиэтилен;
• полипропилен.

Естественно, что лучше выбирать пластиковые трубы – они не поддаются коррозии, а на внутренних стенках не образуются отложения. Кроме того, монтировать их гораздо легче, чем металлические.

В дом водопровод проводится через фундамент – это защищает его от промерзания. А к обсадной трубе она подключается либо через кессон, либо с использованием скважинного адаптера.

Также, вместе с трубой прокладывается и электрический кабель для подключения насоса. Он должен быть запакован в специальную гофру, чтобы не было контакта с землей.

Ввод водопровода в кессон

Особенности автономного водоснабжения частного дома из скважины

Система автономного водоснабжения дома состоит из трех главных частей:

• источник воды;
• насосная станция – состоит из насоса и гидроаккумулятора (накопительного бака);
• трубопровод – обеспечивает перемещение воды от одного узла гидросистемы к другому вплоть до входа в дом.

При постройке дома система подачи свежей воды и канализация рассматриваются и проектируются вместе из-за сложности их реализации по отдельности. Кроме того, для нормальной работы основные узлы должны дополняться следующими второстепенными:

• кессон – выполняет защитную функцию скважины и оборудования;
• очистные фильтры;
• водонагревательное оборудование;
• управляющая автоматика.

Проектирование автономного водоснабжения – это начальный и один из главных этапов, так как система имеет сложное строение и множество особенностей функционирования. Для составления проекта чаще всего обращаются в специализированные компании или к частным экспертам. План состоит из множества элементов: необходимой документации, планирования размещения всех узлов, правильного выбора источника воды и расчетов, объединяющих все в единую систему. Также в проект может входить система дальнейшей разводки воды внутри дома. В конечном итоге по нему осуществляется бурение скважины и монтаж всего необходимого оборудования.

Летний домик на даче или частный дом в поселках вполне может получать водоснабжение из скважины. Можно пользоваться малогабаритной конструкцией или может быть применена самодельная модель скважинного типа. Только не забудьте про утепление конструкции, если вы решите провести ее своими руками.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Зачем нужен гидроаккумулятор

И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.

Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества гидроаккумулятора

Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.

Судите сами:

• Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
• Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
• Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.

Система водоснабжения с накопительным баком

Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

• Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
• Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
• Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.

Система водоснабжения с гидроаккумулятором

Как он работает

Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.

Устройство гидроаккумулятора

По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.

Гидроаккумулятор с реле давления и манометром

В результате:

• Мы имеем постоянный напор в системе;
• Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
• Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.

Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.

Выбираем трубы для водопровода

• Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
• Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
• Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

• диаметр обсадного ствола;
• высота и напор подачи воды в скважине;
• ожидаемый объем поступающей воды из скважины;
• планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания

Установка насоса выполняется таким образом:

1. На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
2. На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
3. К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
4. Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

Схема: подключение автоматики

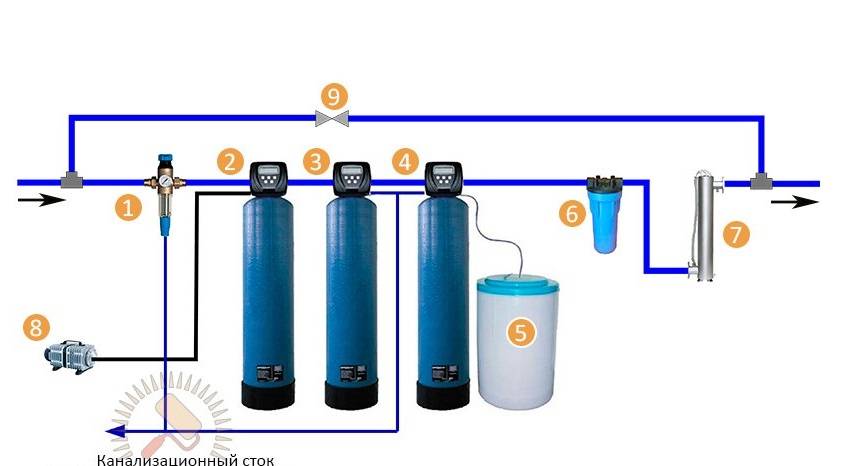

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

1 Какая схема водоснабжения дома из скважины?

На участке (это может быть как неподалеку частного дома, так и прямо внутри него) бурится скважина на воду – собственно, источник, из которого и будет поступать вода. Глубина ее обычно измеряется десятками метров (чаще всего – в пределах 40-60), однако бывают и более глубокие разработки.

На ее дне устанавливается насос, который по шлангу и будет поднимать воду наверх и нагнетать ее в водопровод дачи. Кстати, очень часто вода поступает вначале в гидроаккумулятор – емкость, которая служит для регулировки давления внутри системы, для гашения гидроударов и для хранения запаса жидкости – на случай внезапного отключения энергии.

Конечно, установка гидроаккумулятора не является обязательной, однако подключение практически всегда осуществляется через него – так в разы удобнее, надежнее и практичнее. Ну а уже отсюда, из бака, вода и поступает дальше – в систему водоснабжения частного или загородного дома (дачи).

Пример расположения оборудования: гидроаккумулятор и насосная станция в приямке.

Казалось бы – схема выглядит простой и понятной. Однако организация ее своими руками – задача практически непосильная для большинства людей: слишком уж специфичные знания и опыт требуется иметь (да и оборудование тоже необходимо определенное).

Кстати, выше уже упоминалось о том, что система может быть реализована двумя способами:

1. Когда скважина располагается на участке, вне частного дома.
2. Когда скважина располагается непосредственно внутри дома.

Этот нюанс заслуживает определенного внимания: второй вариант, само собой, кажется более удобным. В этом случае не приходится беспокоиться об утеплении трубопровода (которое практически обязательно), и вдобавок – о прокладке трубопровода от скважины в дом.

Однако такая схема может быть реализована далеко не всегда – поскольку бурение производится определенным оборудованием, которое может попросту не поместиться в выбранном помещении.

Да и при устройстве скважины внутри дачи многие организации попросту не дают гарантии на то, что она будет правильно и полноценно работать. Так что такой вариант более актуален на этапе строительства дома.

Первый же способ – наиболее распространенный, однако он обладает рядом недостатков:

Скважина на воду — внешний вид части, выступающей над поверхностью.

• приходится тратить средства на прокладку трубопровода от скважины до частного дома;
• участок, пролегающий по улице, нуждается в утеплении – поскольку вода в мороз быстро замерзнет;
• в случае прокладки под землей (чтобы избежать замерзания) усложняются ремонтные работы.

Теперь рассмотрим, какими именно преимуществами в целом обладает устройство водопровода, проведенного из скважины:

• автономность системы;
• возможность обеспечивать дом достаточным количеством воды;
• вода на большой глубине чистая, и зачастую не требует дополнительной фильтрации для питья.

Выделим и несколько наиболее весомых минусов:

• своими руками система водопровода такого типа для большинства людей недоступна;
• обслуживание насоса усложняется – ввиду того, что он постоянно находится на глубине в несколько десятков метров.

Стандартное обустройство системы водоснабжения

Прокладка системы водоснабжения частного дома из скважины имеет свои особенности. Разберем детальнее этапы данного процесса.

Правильный выбор места

В первую очередь необходимо определиться с местом бурения. Исходя из финансовых затрат — она должна быть максимально приближенной к точке потребления.

Место расположения скважины:

• не ближе 5 метров от капитальных строений;
• на максимальном расстоянии от выгребной ямы и септика, минимальное расстояние 20 метров;
• место должно быть удобным для бурения и технического обслуживания.

При правильном выборе места расположения — вода со скважины в дом будет отвечать требованиям питьевого водоснабжения.

Определение общей схемы

Водопровод частного дома от скважины с гидроаккумулятором имеет свои особенности.

Рассмотрим детальнее используемые элементы и схему их подключения:

• Главным элементом, создающим движение воды на поверхность является насос. Он может быть поверхностным и располагаться в помещении, либо погружным и находиться в воде. Первый вариант применяется при небольшой глубине подъема до 8 метров. Второй вид насоса является более популярным и применяется для глубины 100 метров и более.
• Установка гидроаккумулятора, представляющего собой резервуар из жесткого корпуса, в котором находится резиновая емкость для заполнения воздухом. От этого элемента зависит постоянство давление в системе.
• Автоматика отвечает за бесперебойную работу системы и самостоятельно включает и отключает насос при необходимости. Мощность насоса и объем аккумулирующей емкости рассчитываются с запасом в зависимости от всех точек водяного потребления.
• В месте водозабора располагаются фильтры грубой очистки, которые отсекают крупные фрагменты от их попадания в водопровод. Далее перед насосом устанавливается фильтр тонкой очистки, который подбирается в зависимости от состава воды.

Компоновка и расположение оборудования

Важным моментом остается правильное расположение оборудования, используемого в водопроводе из скважины. Наиболее приемлемым вариантом является обустройство кессонного колодца, который располагается над скважиной и позволяет обеспечить комфортные условия для эксплуатации применяемого оборудования.

Рациональность заключается в следующем:

• оборудование расположено в непосредственной близости от водозабора, что способствует максимальной эффективности его применения;
• в колодце используются звукоизолирующие материалы, позволяющие обеспечить бесшумность работы насоса;
• оборудование находится в одном месте и защищено от механических повреждений;
• качественная теплоизоляция позволяет бесперебойно использовать водопровод в течение круглого года.

Конечно, можно данное оборудование разместить в ванной комнате либо в другом помещении, но наличие кессона безусловно является большим преимуществом.

Особенности прокладки труб

Наиболее подходящими являются трубы из полиэтилена низкого давления. Они отличаются своей долговечностью и неприхотливостью, а также легкостью конструкции и простотой монтажа:

возможна их укладка непосредственно в грунт, но рекомендуется рыть траншею на глубину, исключающую промерзание; в ней устанавливается техническая труба, в которой располагается сам трубопровод; важно использовать теплоизоляционные материалы, желательно наличие обогревающего кабеля; в недоступных местах следует избегать лишних соединений, чему способствует ПНД труба. Внутри помещения трубопровод можно конструировать из других материалов: меди и стали. Внутри помещения трубопровод можно конструировать из других материалов: меди и стали

Внутри помещения трубопровод можно конструировать из других материалов: меди и стали.

Выбираем источник

В качестве источника может быть выбрана скважина или центральный водопровод, но можно сделать и подвод из колодца и это будет стоить не дорого. Это надо рассматривать в каждом отдельно взятом случае.

Хорошо, если на территории дачного участка, который вы приобрели, имеется качественная скважина или колодец. Но если он отсутствует, его необходимо создать.

Колодец

Колодец – наиболее древний искусственный источник, обеспечивающий человека водой.

Что хорошо и что плохо

Прежде чем обустраивать колодец, убедитесь, что объем воды является достаточным для вашей семьи:

• Такой вариант более дешевый, чем создание скважины.
• Не обязательно прибегать к услугам специалистов, можно приобрести необходимые материалы и произвести все работы самостоятельно. На этом вы значительно сэкономите. Цена всей конструкции будет значительно ниже;
• Колодец служит дольше, чем скважина. Максимальный срок его эксплуатации составляет 50 лет. К тому же, колодец независим от электричества, в отличие от скважины.
• Но существует один недостаток: в нем может оказаться верховодка, значительно снижающая качество воды. Но такое случается лишь при неправильном выполнении гидроизоляции (см. Гидроизоляция колодца: способы и методы проведения работ).

В некоторых регионах предпочтение отдается бурению скважин. Причины могут быть самыми разными.
Возможно, поблизости имеется источник или подземная река с качественной водой, а, может быть, грунтовые воды находятся на глубине более 15 м.

Скважина «на песок»

При ее создании вода берется в верхних слоях грунта. достигается первый, В это варианте надо только дойти до первого слоя воды, который пригоден к употреблению. Над ним находится плотный суглинок, который фильтрует дождевые, талые и грунтовые воды.

Схема скважины на песок

 Итак:

• В каждом регионе водоносный слой залегает на разной глубине, поэтому глубина скважины «на песок» может составлять 10 — 50 метров.
• В скважине такого типа находится 500 л воды. Поскольку фильтры скважины со временем забиваются илом и песком, таким источником можно пользоваться примерно 5 лет.
• Большое значение имеет местность, на которой расположена скважина. Источник может оказаться неисчерпаемым, ведь даже при низком залегании грунтовых вод (глубже 15 м) можно наткнуться на подземную реку. В данной ситуации фильтры забиваться не будут, и скважина прослужит более 20-ти лет.

Артезианская скважина

В данном случае надо провести бурение до известняковой породы, которая залегает на глубине 35-1000 метров и более. Артезианская скважина представляет собой надежный и долговечный источник с минимальным объемом 1500 л.

Схема Артезианской скважины

 Итак:

Вода, находящаяся в известняковом слое грунта, обладает высоким качеством. Обычно скважины «на известняк» не создают для личных нужд, а если создают, то глубиной не более 135-ти м.

• На ее обустройство уходит от нескольких дней до месяца. При этом затрачивается намного больше средств, чем при создании скважины «на песок».
• В скважину артезианского типа не могут попасть грунтовые воды и верховодка. Срок ее службы приблизительно такой же, как у колодца.

При желании обустроить такой источник воды как скважина, попросите чтобы вам сделали расчет дебета. Таким образом, вы сможете правильно подобрать нужный насос. А если делаете совместно, тогда насосную станцию. А это затраты, которых можно и избежать.

Узнаем производительность скважины

Для того, чтобы узнать производительность источника воды, нужно:

• Откачать воду с помощью поверхностного насоса или мотопомпы;
• Затем необходимо замерить ее количество. Привяжите к гайке веревочку и опустите ее в источник воды, после чего замерьте длину.

Таким образом, вы узнаете зеркало воды. Получив необходимые данные, можете переходить к покупке самой насосной станции.

Для ознакомления с параметрами используйте паспорт системы

Обратите особое внимание на наличие входного фильтра и обратного клапана

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Монтаж и демонтаж фонтанной арматуры

В процессе эксплуатации нефтяной или газовой скважины выполняют установку конструкции. Для присоединения используют колонные головки. Отверстия, расположенные в верхнем фланце, позволяют фиксировать детали с разными типоразмерами. Процесс установки оборудования выполняют в несколько шагов.

В пространство между фланцами укладывают прокладку, выполненную из малоуглеродистой стали и имеющей овальную форму. С помощью элеватора колонну труб опускают на место установки. После этого трубы собирают между собой с помощью резьбовых соединений. Кстати, резьбу перед сборкой имеет смысл покрыть защитной смазкой. После окончания сборки установки необходимо провести ее опрессовку.

Фонтанная арматура и схема ее обвязки, конструируется так, что бы она могла защитить окружающую среду от воздействия на нее рабочей среды, подаваемой в трубопроводной системе.

Система водоподготовки

Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки.

Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс

Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.

Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:

• фильтр тонкой очистки от механических примесей;
• умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
• очищение от ионов железа;
• хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
• снижение кислотности.

В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.
