Подъёмные ворота для гаража: стоит или нет устанавливать?

Способ управления

Косвенно мы уже затрагивали этот вопрос в предыдущих пунктах. Теперь обобщим. По способу управления гаражные ворота бывают:

• с ручной системой управления, когда открывать и закрывать приходится, применяя собственную силу. Особо напрягаться все равно не придется, так как подъемные механизмы любых ворот берут на себя основную нагрузку. Такие ворота стоят дешевле, многие считают их более надежными;
• с электроприводом, который берет всю нагрузку на себя. Это удобно, а в случае отсутствия электроэнергии их можно легко открыть и закрыть вручную, главное чтобы был дополнительный вход в помещение для разблокировки автоматики. Альтернатива – наличие источника резервного питания. В зависимости от способа управления автоматические ворота могут быть: с кнопкой, которая располагается на стене. Не лучший вариант как с точки зрения безопасности, так и с точки зрения удобства. Чтобы открыть ворота, придется выходить из машины. Такой вариант годится только лишь в качестве резервного на случай утраты пульта ДУ;
• с пультом ДУ, который передает сигнал на привод ворот. Открывать и закрывать ворота можно из машины или из дома – главное, находиться в зоне действия приемника. В таком удобстве кроется и главный минус – дешевая автоматика часто не оснащена системами кодирования и можно легко перехватить сигнал, потому лучше выбирать наиболее безопасные системы европейских производителей. Желательно иметь пульт с возможностью изменять частоту передачи сигнала, так как если несколько устройств близко друг к другу будут работать на одной частоте, то выйдет полная неразбериха, а это вполне возможно при наличии автоматических ворот у соседей по участку;
• с управлением через смартфон. Тут используется не радио-сигнал, а спутниковая связь. Приложение позволит также просматривать актуальное состояние гаражных ворот. Удобно, ведь не придется иметь еще и пульт, функционально, но дорого.

Рулонные ворота

Роллетные конструкции всегда выглядят достаточно эстетично и привлекательно. Более того, они занимают меньше всего места и обычно стоят дешевле, чем два предыдущих варианта. Вариантов рулонных ворот на рынке очень много, так как делать их довольно просто. Это сказывается и на цене – все хотят обойти конкурентов и предложить клиентам наиболее низкую стоимость. Стоимость такой конструкции зависит от вида металла, размера, наличия или отсутствия утеплителя и иногда даже цвета. Однако, как показывает практика, их цена все равно ниже, эквивалентных подъемно-поворотных или секционных ворот.

Эксплуатация подъёмных ворот: меры предосторожности

Насколько бы качественно не были сделаны своими руками подъёмные ворота, их эксплуатация предусматривает некоторые нюансы такие, как:

• обязательная периодическая проверка состояния важных узлов, работающих под нагрузкой (трос, ролики, шарниры);
• ревизия, смазывание этих узлов при необходимости;
• обязательное использование страховочных задвижек при поднятых створках.

В остальном такая система довольно неприхотлива по причине простоты. При этом она очень долговечна, что также можно добавить в её преимущества.

Все узлы подъёмных ворот требуют постоянного внимания для сохранения нормальной работоспособности ФОТО: ufa.alutech.ru

Виды рольставней и их особенности

Установка ворот роллетного вида выполняет главную роль – защищает помещение от проникновения грязи, шума, посторонних взглядов. На рынке представлены разные модели, каждая из которых справляется с теми или иными функциями, отличается от других способами монтажа и некоторыми свойствами.

По способу установки выделяют:

• накладные, размещаемые снаружи помещения;
• встроенные, находящиеся внутри проема.

Специалисты рекомендуют применение ставен с внутренним способом монтирования, именно они лучше защитят имущество от механического воздействия. К тому же, они лучше выдерживают деформации и имеют приятный внешний вид.

Согласно материалу изготовления, рольставни подразделяют на:

1. Пластиковые: используются только в узких проемах, отлично защищают от шума, но плохо защищают помещение от взлома.
2. Стальные: производятся из металлического профиля, окрашенного или оцинкованного. Отлично справляются с защитой имущества, не поддаются коррозии.
3. Алюминиевые: имеют характеристики, схожие со стальными, однако отличаются меньшей массой. Чаще всего применяются для закрытия витрин магазинов.
4. Бронированные: производятся из профиля на основе алюминия, отличающегося функциями повышенной прочности. Полностью выполняют функцию защиты помещения от постороннего вторжения. Дополнительно оборудуются автоматическим приводом, а также пультом для дистанционного управления.
5. Деревянные: применяются скорее с декоративной, нежели защитной функцией. Имеют высокий уровень экологической безопасности, защищают пространство от шума, пыли, лучей солнца.
6. Перфорированные: создаются из металлического профиля, имеющего вставки из пластика. Они могут отличаться конфигурацией, имеют высокую цену и не меньший уровень качества. Чаще всего применяются там, где требуется постоянное проветривание помещения.

Кроме прочих классификаций, рольставни подразделяют согласно методу их открывания:

• ручные: человек сам прилагает усилия для поднятия или опускания створки;
• механические: двигаются посредством специального устройства.

Для гаража рекомендуется использовать системы, что сделаны из стали или алюминия, они будут обеспечивать лучшую защиту. А для облегчения процедуры открытия и закрытия ставен, их оснащают механическим приводом, когда вся конструкция поднимается путем простого нажатия на кнопку.

Рулонные ворота

Тут используется принцип роллет. Полотно ворот состоит из тонких створок, конструкция достаточно гибкая, потому легко наматывается на вал, расположенный вверху проема и прикрытый коробом. Само полотно выполняют из алюминия или стали, в зависимости от требований используется разный роллетный профиль. Для отапливаемых гаражей используют пенозаполненный профиль, для тех, что выходят на улицу, — экструдированный профиль, который хорошо переносит механические воздействия, лучше сопротивляется взлому и более устойчив к негативным факторам окружающей среды. Сталь прочнее алюминия, лучше переносит механические и погодные воздействия, но и стоит дороже. Если в гараже хранится дорогой автомобиль, то можно заказать ворота из бронированной стали. Однако это все не означает, что алюминий плох – он также отлично справляется со своими задачами.

Рулонные ворота могут быть теплыми и холодными. Теплые изготавливаются из сендвич-панелей, холодные могут иметь вентиляционные или смотровые вставки.

Полотно поднимается вверх по направляющим, расположенным по обе стороны проема. Вал, на который наматывается полотно, прикрывается защитным коробом. Если ворота небольшие, то можно использовать ручное управления, в противном случае проще оснастить систему автоматикой.

В зависимости от необходимости ворота можно оснастить сигнализацией, устройством дистанционного управления, дополнительным запирающим устройством.

В зависимости от типа монтажа рулонные ворота бывают:

накладные (наружные) – защитный короб устанавливается над воротами с внешней или внутренней стороны

Это наиболее простой в плане монтажа вариант, потому и используется чаще всего;

встроенные – защитный короб устанавливается в верхней части внутри проема, что важно при необходимости сохранить внешний вид фасада. Дополнительный бонус – защита всех внутренних элементов от осадков

Минус – крадется высота проема, а для некоторых гаражей это критический минус;

Плюсы роллетных ворот:

• занимают действительно мало места, меньше других подъемных конструкций;
• отличный внешний вид, разнообразие цветов и фактур, есть возможность выполнить полотно под дерево;
• доступная цена;
• невысокий вес, потому не будет создаваться дополнительная нагрузка на стены и перекрытия;
• практичность и бесперебойность работы. При условии грамотного монтажа проблемы с наледью и заклиниванием отсутствуют в принципе;
• надежность и долговечность;
• высокая скорость монтажа, его относительная простота;
• роллетные ворота быстро открываются и закрываются, а при наличии автоматики сделать это еще проще и быстрее.

Минусы:

• не самые высокие показатели теплоизоляции среди подъемных ворот, они держат тепло хуже, чем аналоги;
• не самый высокий уровень безопасности. Лучше оснастить ворота охранной сигнализацией, или ставить их на охраняемой территории. В противном случае присмотритесь к секционным воротам с защитой от взлома;
• ограниченные возможности дизайна. Да, выбрать есть из чего, но это только цвет и фактура – такого разнообразия, как, например, для секционных ворот вы не увидите;
• нет возможности установить калитку в ворота.

Цены на подъемные ворота с дверью

2125	2250	2375	2500	2600	2750	2875	3000
1900	33015	33502	33319	33502	38253	38801	39897	42943
2000	33928	34476	33440	33258	38862	38435	42882	42882
2200	35755	34476	33258	33380	37522	39410	43796	42456
2300	36547	38923	33867	34050	41846	39897	44953	43308
2400	37949	40141	40750	35938	44831	40750	46659	44283
2500	39349	41360	42638	35878	46171	42456	50252	45867
2700	43430	42943	44222	45257	50801	51410	53602	55247
2800	44222	44709	46415	42638	52202	44100	55308	59572

Стоят подъемные ворота с дверью несколько дороже обычных групп, это обусловлено конструктивной сложностью исполнения. При этом цена изделий определяется их конфигурацией, материалом изготовления и рассчитывается индивидуально.

Цены на автоматические подъёмные ворота для гаража в зависимости от типа и размера

Существует тесная взаимосвязь между ценой и размером автоматических подъемных ворот для гаража

Модель	Характеристики	Цена (по состоянию на сентябрь 2018 г.), руб.
Hormann RenoMatic 42	Размер 2500 на 2250 мм. Подъёмно-секционные.	65750
Hormann RenoMatic 42	Размер 2750 на 2500 мм. Подъёмно-секционные.	72690
Hormann RenoMatic 42	Размер 2500 на 2150 мм. Подъёмно-секционные.	56000
Веренд-Дизайн Гаражные ворота Trend	Размер 2500 на 2500 мм. Подъёмно-секционные.	49870
Веренд-Дизайн Гаражные ворота Trend	Размер 1800 на 1800 мм. Подъёмно-секционные.	28000

Hormann RenoMatic 42
Гаражные секционные ворота Alutech Trend

Предлагаем познакомиться с:

Watch this video on YouTube

Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

• Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
• Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Монтаж ворот

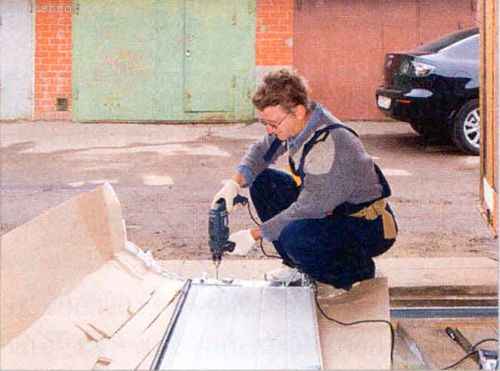

Так как я ставил ворота, сделанные по индивидуальному заказу, то панели получил с завода максимально подготовленными для монтажа, с размеченными и частично просверленными отверстиями для установки петель, боковых опор и держателей роликов. Все эти элементы установил на панели с помощью шуруповёрта на саморезах, следуя пунктам инструкции.

Там, где надо сверлить отверстия «по месту», я использовал электродрель.

Завернуть саморезы в отверстия, просверленные на заводе по шаблону — дело нескольких минут. Боковые опоры служат для установки ролико-держателей.
Роликодержатели крепят к кронштейнам болтами. В конструкции предусмотрена возможность регулировки положения роликов для обеспечения плотного прилегания панели к проему.

Совет:  Возможно, это мелочь, но перед началом монтажа я разделил инструкцию на две части — в одной оставил рисунки комплектующих, в другой описание технологии монтажа. Я устанавливал ворота впервые и названия некоторых элементов мало что мне говорили. Пришлось бы постоянно листать инструкцию от картинок к тексту.

«ПОДВОДНЫЕ КАМНИ» Так как при заказе ворот я не указал способ крепления угловой стойки, то крепёж пришлось докупать самостоятельно.

Угловые стойки с вертикальными направляющими и боковым уплотнением закрепил с правой стороны на саморезах на кирпичной кладке, а с левой — болтами прикрепил к стенке из стальных уголков. В качестве шаблона для установки угловых стоек я использовал одну секцию ворот с установленными на нее роликами.
К угловым стойкам присоединил горизонтальные направляющие, которые зафиксировал к потолку с помощью заранее изготовленных кронштейнов.

Шуруповёрт использовал только для закручивания саморезов. Периодическая замена сверла на головку, занимает дополнительное время.

Отверстия под нижнюю часть петли сделаны на производстве. Петли, соединяющие панели в их средней части, устанавливаются завитком во внутреннюю часть панели. После изучения инструкции петлю, показанную на фото, пришлось переставлять «по правилам».

В конструкции кронштейнов необходимо предусмотреть возможность небольшой регулировки крепления горизонтальных направляющих по высоте и расстояния между направляющими.

Торсионный механизм устанавливается в концевые опорные кронштейны и дополнительно поддерживается универсальным внутренним кронштейном.
При сверлении бетонной балки притолоки для установки кронштейнов сверло перфоратора в месте разметки упиралось в арматуру. Пришлось сверлить в кронштейнах дополнительные отверстия.

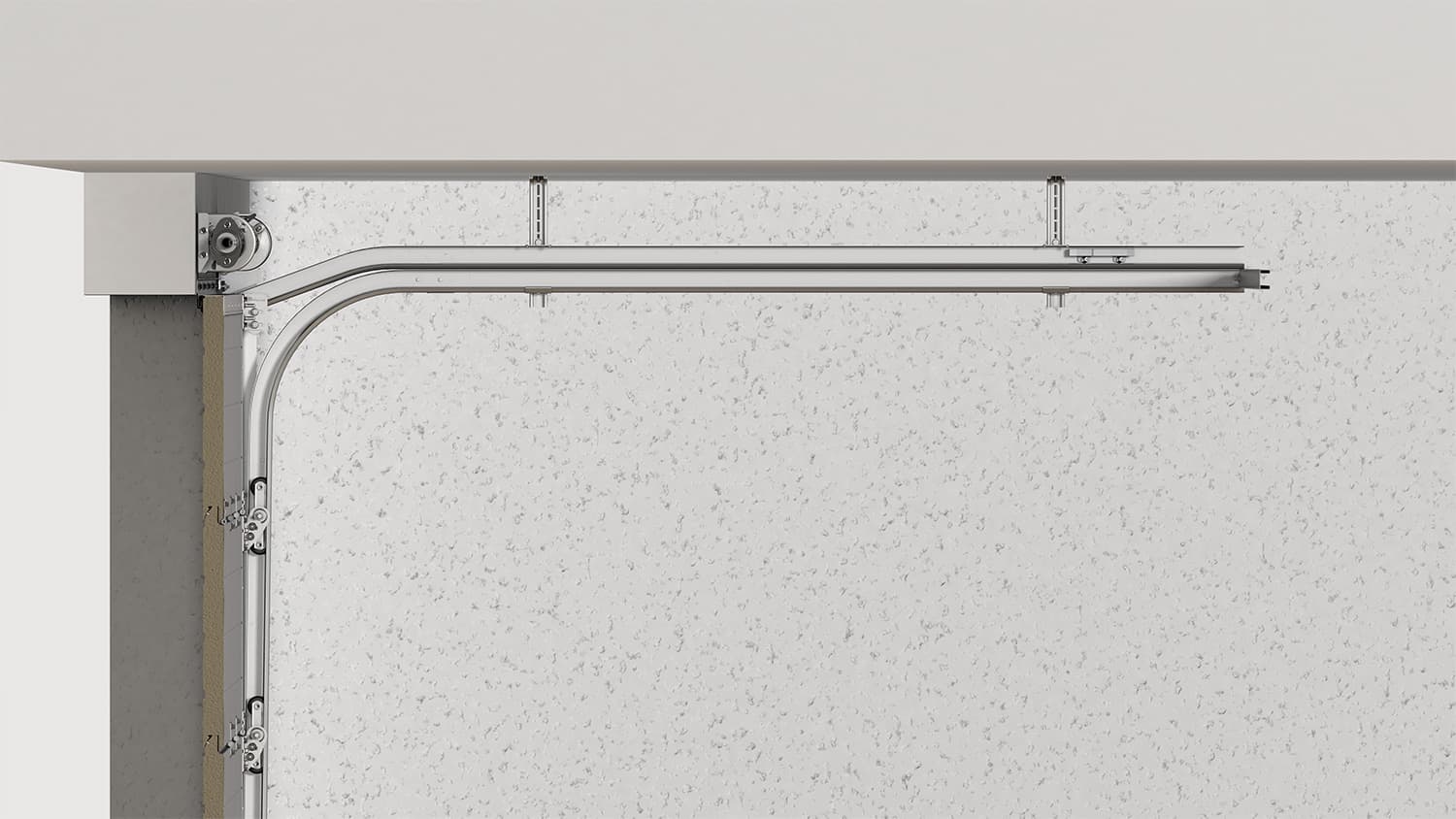

Горизонтальная и вертикальная направляющие соединяются между собой с помощью болтов и соединительной пластины. Перед затяжкой болтов необходимо выставить направляющие с помощью строительного уровня.

Чтобы взвести пружину, необходимо хотя бы два воротка (либо обрезка стальных прутков). Я использовал для этого насадки для перфоратора и отрезок трубы.

Ход дальнейших действий выполнял строго по инструкции, никаких дополнительных проблем при этом не возникло.

Совет: Барабаны имеют маркировку (левый и правый). В описании написано, что левый и правый барабаны устанавливаются слева и справа, соответственно. Было бы неплохо в описании сделать отчетливый акцент, что на механизм надо при этом смотреть изнутри гаража (я не нашёл такого пункта в инструкции).

На барабаны наматывается трос, конец которого крепят к полотну ворот. Барабаны фиксируют на валу с помощью стопорных болтов. Вал, на котором закреплены барабаны, установлен на подшипниках.

Торсионная пружина крепится к специальному кронштейну.

Пружину взводят с помощью воротков, которые устанавливают в специальные отверстия в окончании пружин. Направление закрутки пружин должно совпадать с направлением её навивки. На пружине проведена краской специальная разметочная полоса, служащая для указания количества закрученных витков пружины. Количество закрученных витков пружины указано в паспорте на ворота.

При установке нижнего углового кронштейна трос заводим в клиновидный карман на кронштейне, в петлю троса помещаем клин, трос затягиваем вместе с клином в клиновидный карман и фиксируем с помощью скобы и самореза. Такое устройство позволяет легко регулировать натяжение тросов. С обеих сторон оно должно быть одинаковым.

«ПОДВОДНЫЕ КАМНИ» Несколько отверстий в плитах перекрытия совпали с пустотами в плитах и пластиковые дюбели, установленные в этих местах, не обеспечивали необходимой жёсткости соединения. Пришлось покупать и устанавливать анкерные болты.

Буферы служат для ограничения хода полотна ворот при их открывании. Правый и левый буферы устанавливают симметрично относительно оси проёма ворот.

Частые проблемы при установке подъемных ворот

В ходе эксплуатации и установки нередко возникают следующие проблемы:

Заклинивает конструкция. Причин у такой ситуации может быть несколько. Например, детали при монтаже были собраны неправильно, безграмотно установлены роликовые механизмы или их поломка. Такое случается и при стирании защитного слоя. Для предотвращения подобных проблем, всего на всего, рекомендуется внимательно соблюдать рекомендации завода-производителя при выполнении монтажных работ

Важно не перегружать конструкцию;
Воротное полотно опускается и не поднимается. Причина подобной проблемы часто связана с неисправным состоянием торсионной пружины

Решить проблему можно только одним способом – полной заменой пружинного механизма;
Затрудненное передвижение воротного полотна. В такой ситуации также можно выделить несколько основных причин. Сюда относят деформацию створки или направляющих балок. Но, самой распространенной причиной считается чрезмерное растяжение торсионных пружин. Чтобы решить проблему, достаточно просто отрегулировать натяжение механизма;
Посторонние шумы, скрипы при движении воротной конструкции. При этом, в первую очередь, нужно проверить, не засорился ли механизм посторонними предметами. Кроме этого, наличие посторонних шумов и звуков может объясняться неисправностью петель или роликового устройства. Чтобы предотвратить подобные проблемы, рекомендуется регулярно чистить и смазывать детали, с помощью которых осуществляется передвижение створки.

Все неисправные детали лучше всего полностью заменить новыми элементами. Если ремонт для вас кажется трудным, непосильным процессом, то лучше не рисковать, а доверить это дело специалистам

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

• дерево;
• металл;
• сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Подъемно-поворотные ворота

Это самый простой тип конструкции. Полотно ворот приводится в действие за счет рычага и шарнирного механизма, поворачивается под углом вовнутрь гаража и по направляющим сдвигается под потолок, совершая в итоге поворот на 90 градусов. Полотно цельное, не поделено на секции, а рама изготавливается из труб квадратного сечения

При выборе обращайте внимание не только на толщину металла, но и на конструкцию усилений, от этого напрямую зависит прочность полотна в целом, его взломостойкость и устойчивость к механическим повреждениям. Не стоит выбирать ворота, основываясь только на толщину металла, металл – это только часть конструкции

Как правило, подъемно-поворотные ворота изготавливаются из металла и не утеплены. В отличии от секционных ворот, полотно которых изготовлено из сэндвич-панелей, данная конструкция часто остается неутепленной. Можно сделать ворота более «теплыми», использовав легкий утеплитель толщиной более 20 мм. Но стоит понимать что примыкание полотна к раме, в силу конструкции, может продувать.

Подъемный механизм может быть устроен одним из следующих способов:

• с пружинами – более простой, надежный, а потому и более распространенный тип конструкции. Рычаг приводит в действие пружины и шарниры, ворота открываются и закрываются, исключается случайная блокировка механизма. Это долговечные конструкции, если, конечно, направляющие были смонтированы правильно, а пружины – корректно отрегулированы;
• с противовесом (может быть несколько) – конструкция удобнее в эксплуатации, если полотно тяжелое. Противовесы крепятся к раме через трос.

Это все касается механического управления воротами. Также ворота можно оснастить автоматикой, чтобы можно было управлять ими, просто нажав на кнопку. Это удорожает конструкцию, но и делает эксплуатацию более комфортной.

Плюсы подъемно-поворотных ворот:

• наилучшие взломостойкие качества среди всех подъемных ворот, так как имеем дело с надежным монолитным полотном, которое сложнее всего повредить. Более того, система блокируется изнутри, потому попасть в гараж можно, если только сделать отверстие в самих воротах, а это сложно и шумно;
• компактность при открывании, потому установить конструкцию можно практически в любом гараже;
• возможность дополнительной теплоизоляции и декора по своему усмотрению;
• относительно простой и быстрый монтаж;
• простота в эксплуатации, возможность установить автоматику.

Из минусов отметим:

плохая ремонтопригодность

При серьезном повреждении части полотна придется полностью его менять – обойтись заменой лишь одной из секций не получится;
между полотном ворот и проемом обязательно остаются щели, которые желательно скрыть уплотнителем, если гараж отапливается и/или утеплен;
данные ворота, как и другие подъемные механизмы, могут быть установлены только в прямоугольные проемы, причем очень важно, чтобы в гараже не было перекосов – требования к геометрии самой постройки достаточно жесткие;
механизм крадет примерно 20 см высоты гаража, это стоит учесть при проектировании;

автомобиль необходимо оставлять за 1,5-2 м от ворот перед открыванием.

Рекомендации по подготовке проема для установки гаражных ворот

Определиться с размерами проема лучше на этапе проектирования или начала строительства гаража. Это позволит оптимизировать расходы в процессе строительства, а также обеспечит максимальное удобство эксплуатации гаражных ворот.

Чтобы установка ворот не доставила ненужных хлопот необходимо заранее:

1. Определить размеры проема.
2. Подобрать материал стен.
3. Подвести электричество к месту установки электропривода для ворот.

1. Размеры проема

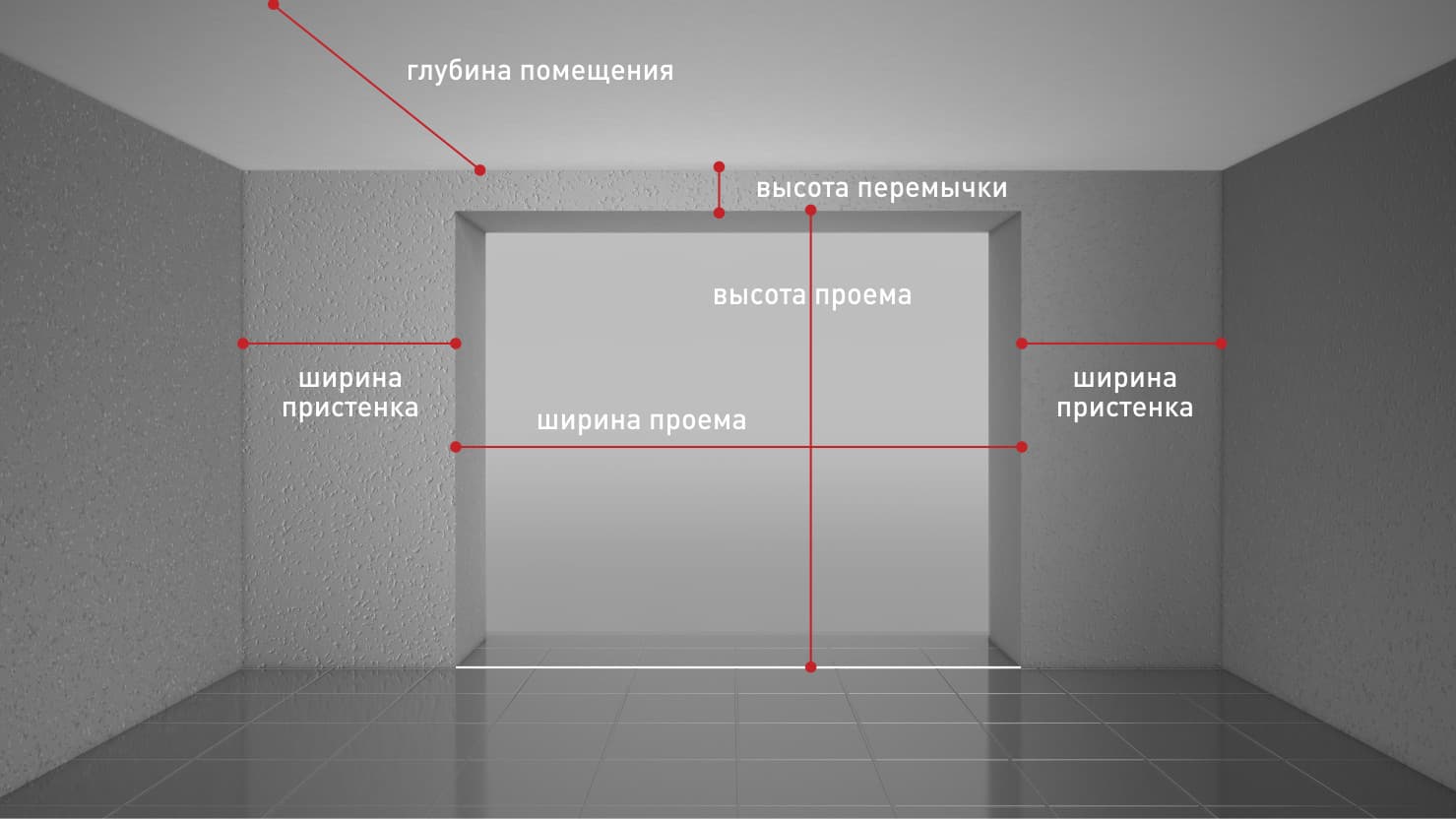

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

а) Ширина проема; b) Высота проема; с) Глубина гаража; d) Высота перемычки (притолоки); е) Ширина пристенков.

a) Ширина проема

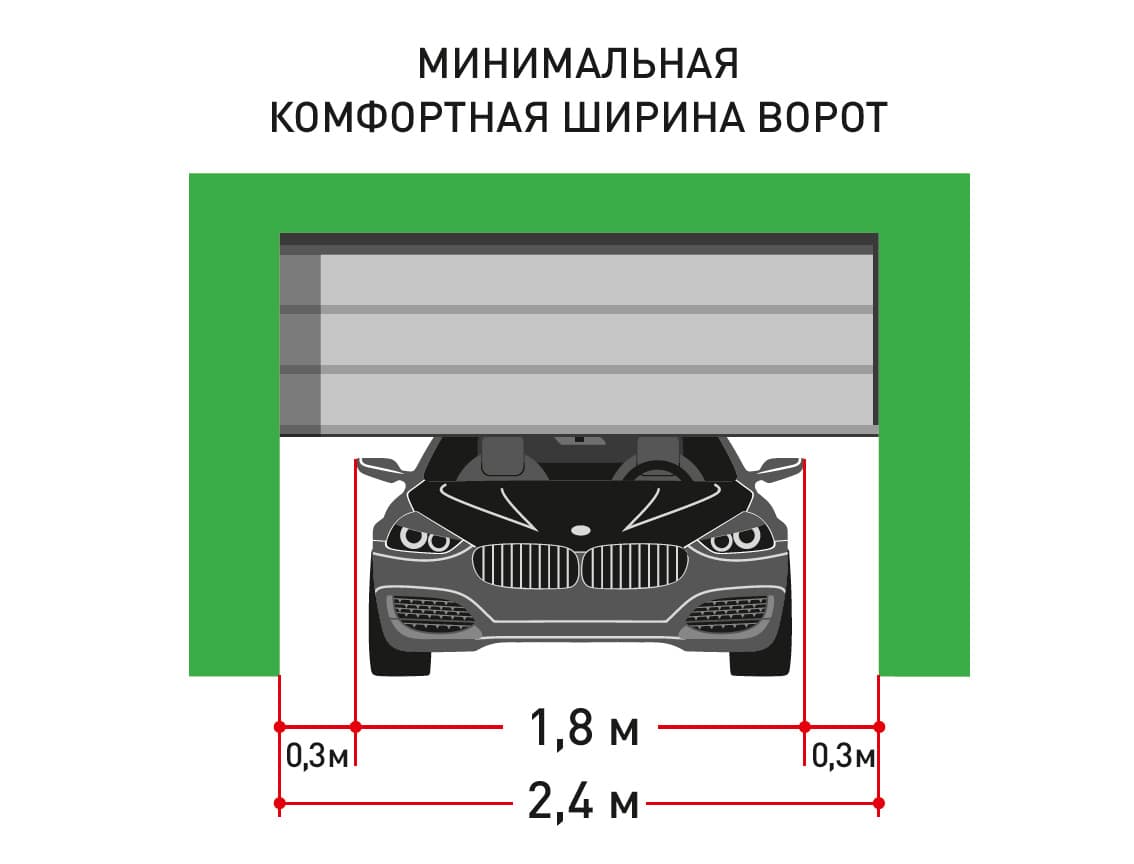

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

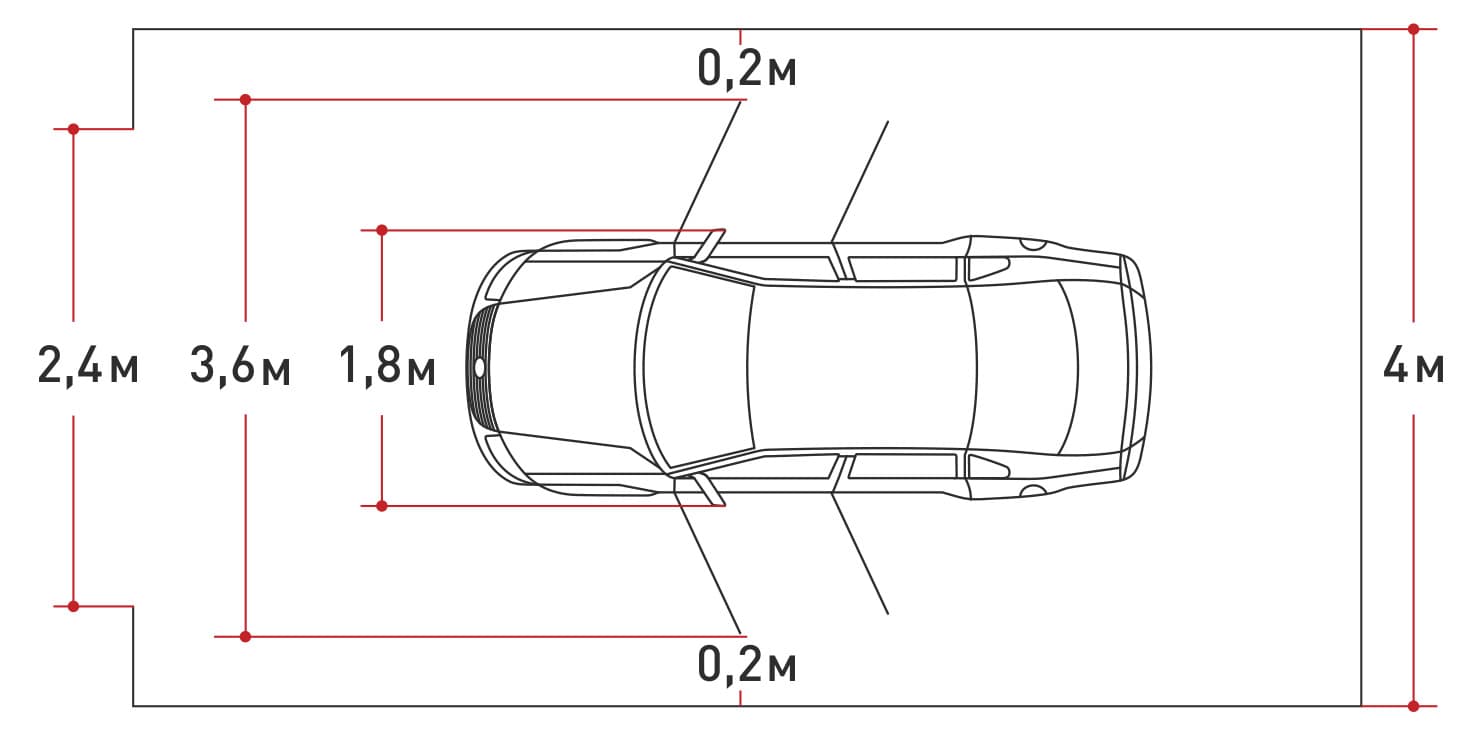

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

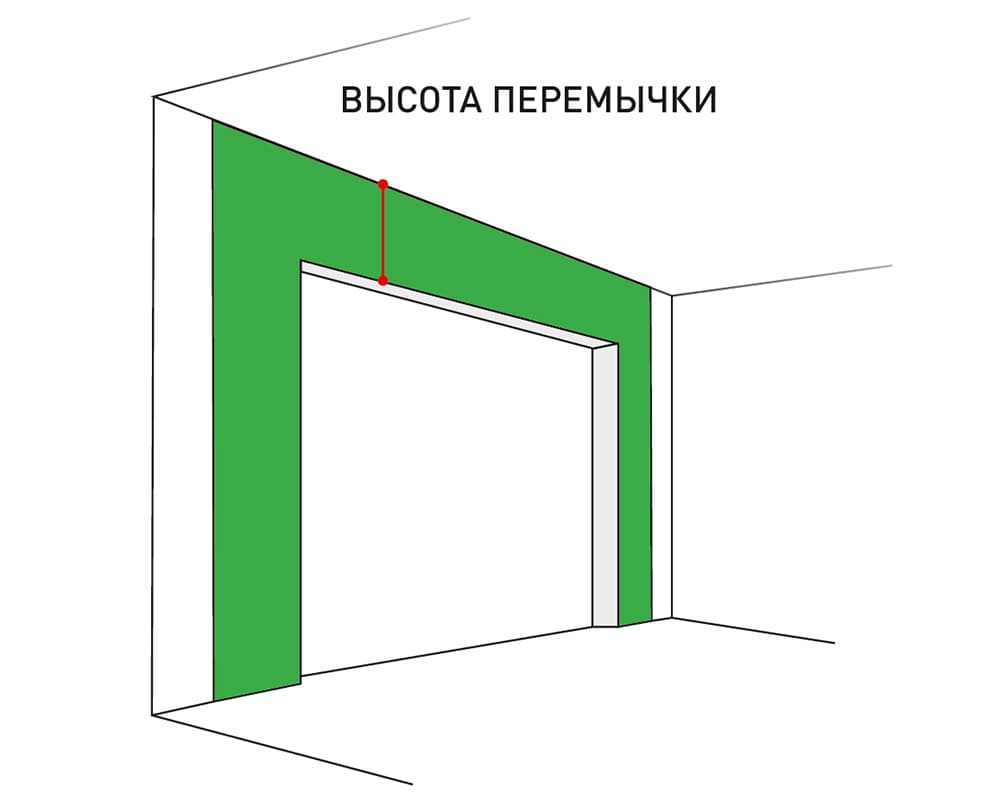

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

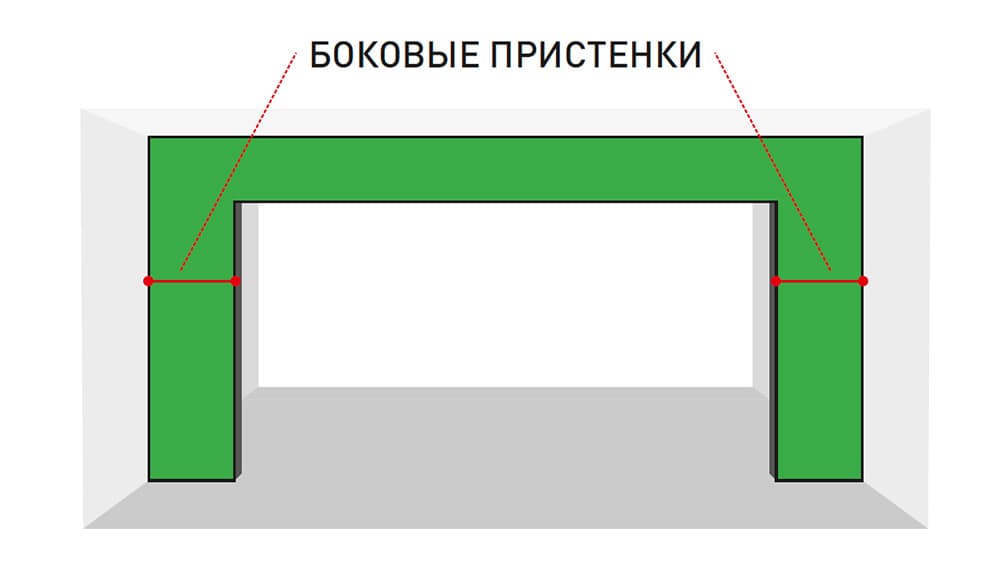

e) Ширина пристенка справа и слева от проема

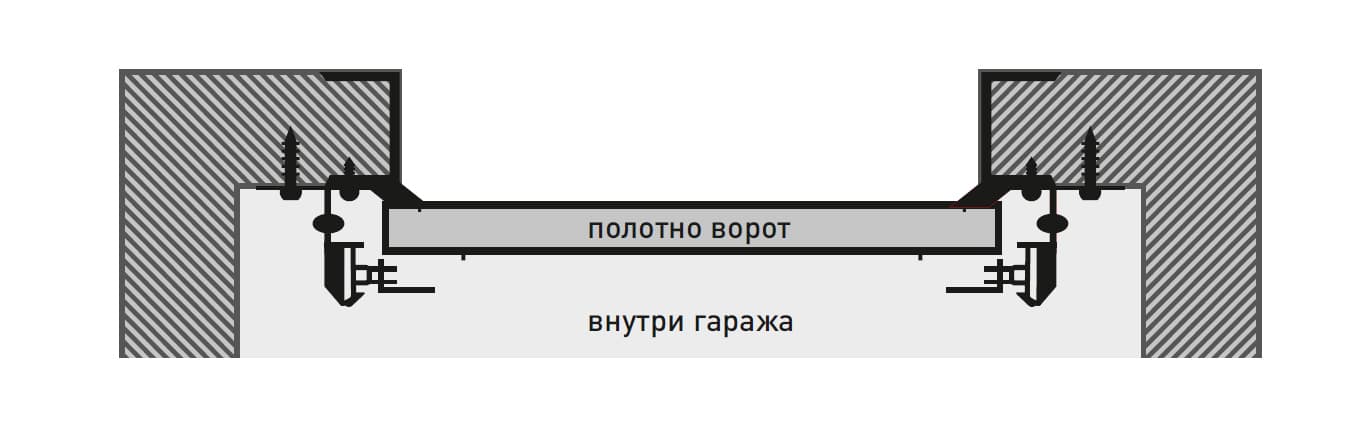

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

2. Материал стен

Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.

В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.

Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «Алютех» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).

3. Подводка электричества к месту установки электропривода для ворот

Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.

Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.

Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.

Как выбрать размеры ворот?

Замерьте габариты проема и закажите наиболее подходящее полотно. Обычно ворота изготавливаются индивидуально для каждого клиента, шаг по ширине и высоте минимум 5 мм.

Максимальные стандартные размеры ворот, оснащенных пружинами растяжения — 3,5 х 3,085 м. Для ворот с торсионными пружинами этот показатель составляет 6 х 3,085 м. Некоторые производители на заказ изготавливают полотно шириной только до 5 метров.

Чтобы конструкция была изготовлена и установлена без ошибок, важно соблюдать ряд требований:

• стена вокруг проема должна находиться в одной плоскости без смещений;
• проем, в котором будут установлены ворота, не рекомендуется делать длиной более пяти метров;
• высота проема выбирается индивидуально, с учетом высоты автомобиля или личных предпочтений владельца;

• для установки направляющих профилей требуется расстояние 120 мм. Замер стены при этом ведется от края проема;

• рекомендуемое расстояние от края проема до потолка – 210 мм. Это расстояние может быть уменьшено до 100 мм, но стоимость ворот в этом случае возрастет.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность  расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

секционные ворота

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Как сделать подъемно-поворотные ворота своими руками?

Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение, потому найти его можно без труда в сети.

Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:

• высота проема;
• ширина проема;
• высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
• расстояние, на которое проем удалён от боковой стены;
• глубина гаража.

Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

Конструкция рамы

Стандартный вариант предполагает наличие следующих компонентов:

• брус направляющих рельсов горизонтальный;
• рельс направляющий;
• брус коробки ворот горизонтальный;
• стойка коробки вертикальная;
• рама створки ворот;
• кронштейн для крепления пружины;
• уголок шарнира;
• пружина;
• рычаг механизма подъема;
• кронштейн рычага.

Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:

• брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
• брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.

Для соединения брусков используют металлические уголки, которые можно заменить пластинами.

В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны – при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.

Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.

Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм

Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки

Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.

Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.

Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет, однако, вам будет проще выполнять операции, если у вас будет помощник.
