Камни
Горка из булыжников тоже не остановит людей с недобрыми намерениями, но как защита от распространения сорных трав и визитов уличных кошек и собак сработает отлично. Раздобыть необходимое количество камней нетрудно, а чтобы они выступили надежным барьером, при укладке их лучше скрепить цементным раствором. Полученную насыпь можно окрасить, присыпать грунтом или песком, дополнить декоративными растениями.
Любые природные горные породы выглядят естественно и привлекательно, однако если у вас есть выбор, используйте плоские камни с рваными краями, например недорогой, но красивый известняк. Из него вдоль забора нетрудно соорудить клумбу.
Конструкции створок
Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:
Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.
Конструкция ворот из металлопрофиля с укосинами
Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.
Конструкция ворот в верхней перекладиной и поперечными перемычками
При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

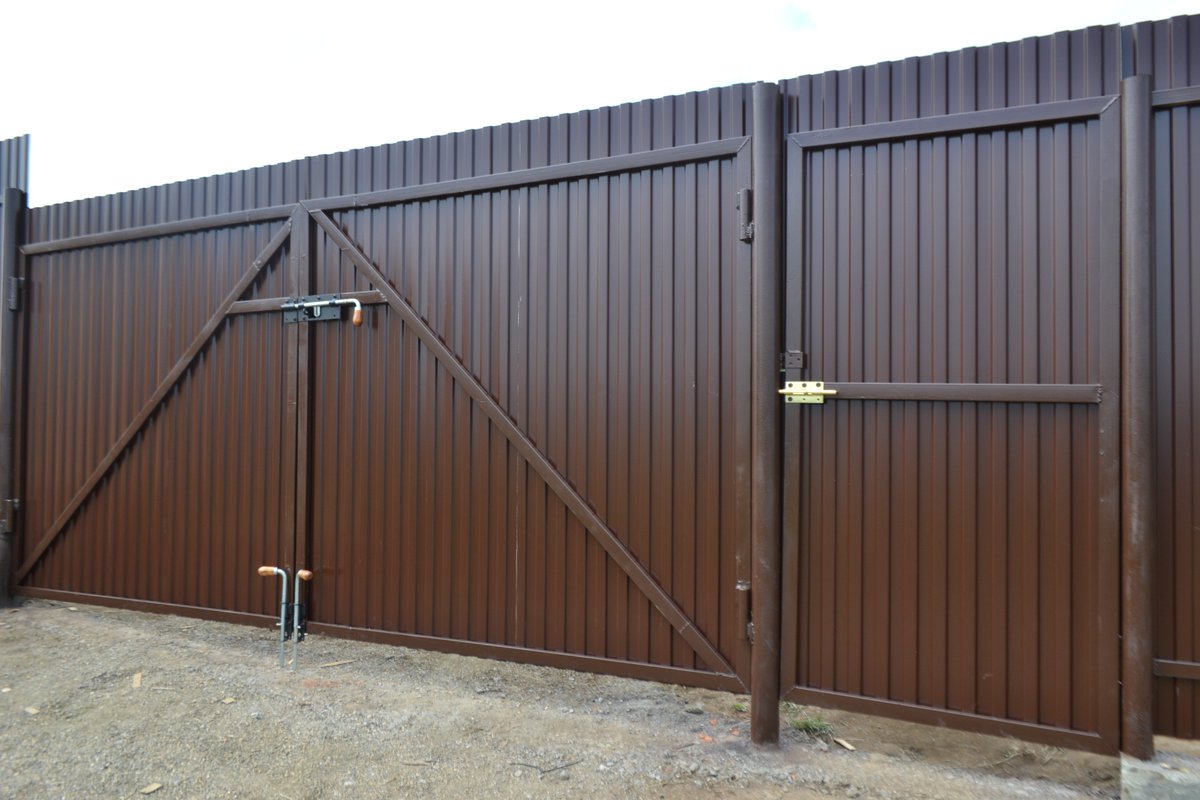

Крестообразные перемычки на воротинах из металлопрофиля
Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.
Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.
Усиление створок пластинами из металла
Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

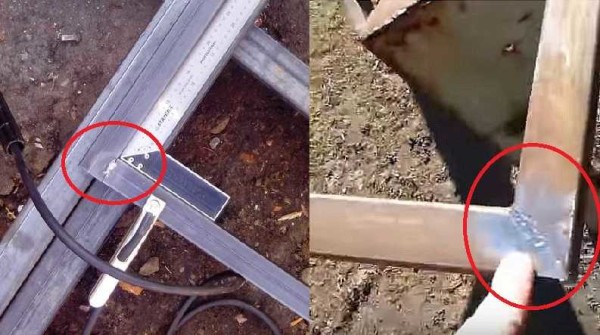

Второй способ усиления створок ворот
Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

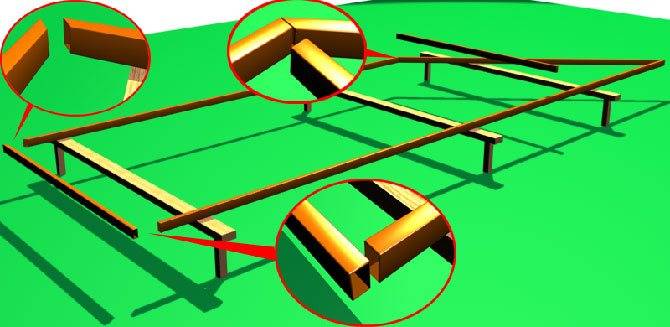

Разные способы стыковки труб
Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.
На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.
Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.
Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм
Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно
Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.
Чертеж откатных ворот из профнастила
Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда
Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся. Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант
Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.
Пример
Если ширина проема равна 3 метра, то прямоугольная часть ворот должна быть 3,2 метра, противовес — 1,5 метра, а общая ширина рамы — 4,7 метра.
У откатных ворот есть два каркаса: несущий и вспомогательный.
На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм.
Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм.
Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.
Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг. Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.
Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм.
Пример
Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра. Для них нужны:
- 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м, верхнего — 4,2 м, боковых — 2 м, гипотенузы в противовесе — 2,82 м);
- 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м, двух боковых и трех ребер жесткости — 2 м);
- 16 м² профлиста для зашивки створки с обеих сторон.
Следовательно, вес откатных ворот 4 метра из профнастила будет равен:
где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.
Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса. По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу
Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу
По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.
| Ширина ворот, м | Высота ворот, м | Вес, кг |
| 3 | 2 | 124 |
| 4 | 158 | |
| 5 | 193 | |
| 6 | 228 | |
| 3 | 3 | 164 |
| 4 | 209 | |
| 5 | 255 | |
| 6 | 300 |
Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров, далек от 400 кг даже при высоте 3 метра. Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.
Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.
На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.
Расчет материалов для ворот и калитки из профнастила
Когда забор построен, необходимо подумать об установке ворот и калитки. Мы решили устраивать ворота распашного типа, которые будут иметь отдельную калитку. Ширина каждой створки будет 2-4 м. Высота должна быть такой же, как и забора. Размер калитки должен быть шириной около 1 м. Крепление распашных элементов будет производиться на две петли. Чтобы обеспечить надежность конструкции, можно установить еще и третью. Для создания периметра ворот используется прочный профиль 50х50 мм. Немного меньше по размеру берутся поперечные лаги. Отметим, что поперечные элементы могут быть такими же, как и в самом заборе, а можно сделать их как диагональные прямые.
Сварку элементов необходимо производить на горизонтальной поверхности еще до того, как они будут закреплены на петли. Большое значение имеет соблюдение прямого угла между элементами. Для этого необходимо создать приспособление, представляющее собой два деревянных бруска, соединенных под прямым углом. Выложив на это приспособление металлические детали, выполняется их прихватывание электрической сваркой, а после проверки прямого угла можно приваривать их основательно. Когда каркас будет готов, на него навешиваются петли.
Монтаж конструкции
Ворота из профнастила легки в установке
Ворота из профлиста можно сделать самому или же приобрести уже готовые
После окончательного выбора материала стоит задуматься, как сделать калитку и ворота из профнастила самостоятельно, чтобы они выполняли свои функции как можно дольше. Работа по установке ворот и калитки включает следующие этапы:
Подготовка плана и расчет потребности материалов. В начале работы стоит определить будущие габариты конструкции, в зависимости от чего будет приобретаться определенное количество материала. Если грамотно подойти к созданию плана, можно избежать преждевременного износа петель слишком масштабных конструкций за счет использования дополнительных перекладин в каркасе.
План ворот из профилированного листа
- Изготовление опорных стоек. Первым делом необходимо подготовить стойки-опоры, которые будут держать конструкцию ворот и калитки. Чаще всего ставят три стойки, если калитка и ворота находятся рядом. Если они располагаются даже на небольшом отдалении, для каждого элемента потребуется по две отдельные опоры. Стойками обычно выступают металлические трубы или столбы из камня, хотя можно использовать и деревянные детали. Для установки нужно подготовить ямы глубиной около метра и диаметром около полуметра. Трубы, заранее зачищенные от ржавчины, обработанные грунтовкой и окрашенные, опускают в ямы и заливают раствором. С помощью строительного отвеса нужно следить, чтобы стойки стояли строго вертикально. Через несколько дней раствор застынет, и можно будет повесить ворота на опоры.
- Создание каркаса ворот или калитки. Каркас или раму делают из металлической профильной трубы сечением 60 на 40 мм. Делают каркас на свободной ровной поверхности, куда можно положить хотя бы одну створку ворот. Варят каркас ручной электродуговой сваркой, а углы дополнительно укрепляют стальными уголками. Для большей жесткости конструкции добавляют горизонтальные перекладины внутри рамы, а также диагонали. Сварочные швы обязательно зачищаются.
- Крепление профнастила на каркас. Профлисты крепятся к каркасу саморезами или заклепками. Прикреплять можно не каждую «волну» листа, а через одну или реже.
- Монтаж конструкции. Монтаж калитки и ворот из профнастила к уже готовым опорам труда не составит. На опоры заранее крепят металлические петли или полимерные завесы, куда потом вешают готовые ворота или калитку. Установка замка, засова, притворных планок и ограничителя открывания створок, а также различных украшений — это последний этап монтажа ворот и калитки из профнастила.

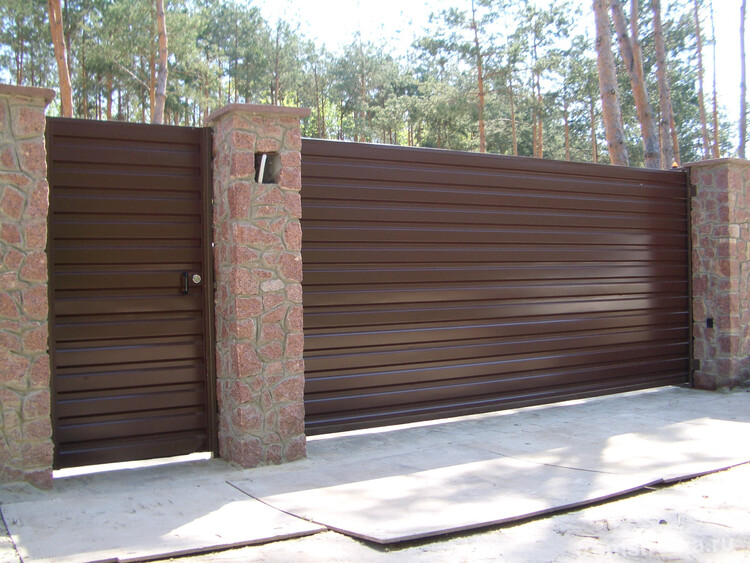

Ворота из профнастила станут отличным украшением вашего участка
Высокая степень экономии — это одно из преимуществ профнастила
Достоинствами профнастила является экологическая безопасность, удобство в монтаже, долговечность, прочность и эстетичный внешний вид
Установка ворот из профлиста может производиться без дополнительного оборудования в любое время года, включая и зимний период
Как изготовить сдвижные ворота из профнастила своими руками: подробная инструкция
Отдельного внимания заслуживает вопрос, как изготовить сдвижные ворота из профнастила своими руками. Если откатные по каким-то причинам не устраивают, данная конструкция может стать оптимальным вариантом для оформления входной группы. Они состоят из двух створок, раздвигающихся в разные стороны в момент открытия ворот.
Сдвижные состоят из двух полотенФОТО: adamis.ru
Чертежи и схемы
На первый взгляд может показаться, что это достаточно простые ворота из профнастила. На самом деле, для правильного монтажа конструкции необходимо выполнить правильный расчёт. Для этого составляется схема и прорабатывается чертёж, учитывающий все нюансы, характерные для эксплуатации.
Схема прорабатывается с учётом места установкиФОТО: sector-group-msk.ru
Инструкция по изготовлению
Установка ворот из профнастила выполняется по ранее описанной схеме. Сначала монтируются опорные столбы. Затем собирается каркас, крепятся комплектующие и производится сборка системы целиком. Предлагаем посмотреть следующее видео, чтобы лучше разобраться, как построить ворота из профнастила своими руками:
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Пошаговая инструкция
Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.
Распашные ворота
Это более простая конструкция и требует меньших затрат.
Рекомендуем ознакомиться: Как сварить калитку из профильной трубы своими руками?
Алгоритм подготовки и монтажа таких ворот:
- Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
- Далее необходимо согласно чертежу, разметить и нарезать металл.
- Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
- Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
- Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
- На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.
Откатные ворота
Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.
Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.
- Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
- Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
- Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.
Рекомендуем ознакомиться: Как сделать каркас кровати из профильной трубы своими руками
Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.
Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.
Все элементы необходимо защитить от проникновения воды, пыли и грязи.
В воротах на стадии проектирования предусматривают удобную калитку.
В качестве обшивки применяют любой материал.
Чем закрыть ворота из того, что есть под рукой
На любом участке всегда можно найти остатки строительных, облицовочных материалов. Ими также можно закрывать дырку под воротами.
Использование металлической сетки
Граница между соседскими участками в подавляющем числе случаев отделяется невысокой светопрозрачной оградой. Чаще всего для нее используется плетеная сетка (рабица), сварной аналог из тонких прутьев либо толстая просечка с мелкими ячейками.
Если некоторое количество этого материала осталось, то его не надо выкидывать. Сетка отлично подходит для закрытия щели внизу сплошных или кованых ворот. Сначала материал отрезается по ширине зазора. Потом прикручивается к створкам саморезами либо точечно прихватывается сваркой.
Металл, закрывая щель, также может в зимний сезон вмерзать в землю. Поэтому сетка не должна доходить до нее 3–4 см.

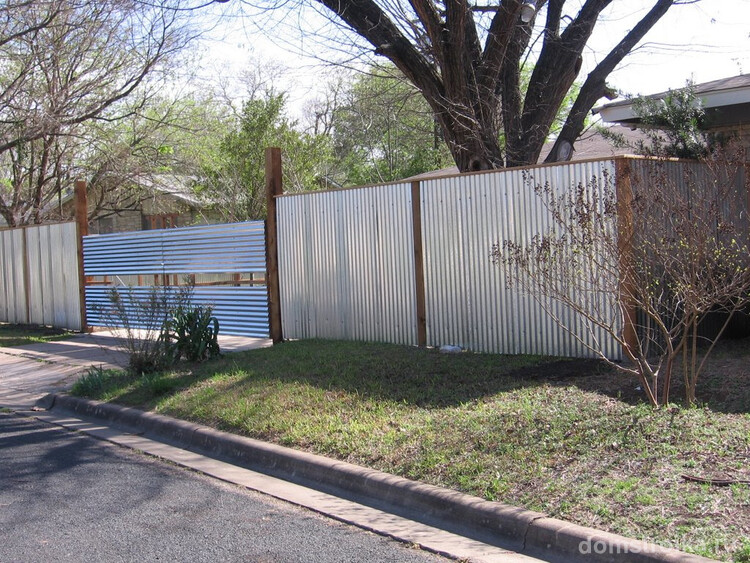

На фото ниже представлен забор на даче из профнастила.
Остатки облицовочных материалов
На собственном или дачном участке всегда есть деревянная вагонка, сайдинг, обрезная, террасная, половая доска. Если поставить планку вдоль нижней части ворот, она закроет щель.
Такой способ закрытия низа ворот из профнастила не даст бродячим животным проникать во двор. Чтобы заслонка не падала, щель снизу створок можно немного углубить и вставлять доску в эту канавку.
Помимо досок, щель между воротами и землей закрывают:
- гладким шифером;
- поликарбонатом,
- облицовочным пластиком.
При выборе, чем закрыть низ полотен, нужно понимать, что органика гниет и разрушается от воздействия влаги и вредных микроорганизмов. Поэтому перед использованием древесину нужно покрыть антисептическим составом. Низ заслонки, который будет находиться в почве, пропитывается битумной мастикой.
Установка петель
Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.
Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.
Особенности материала
Стальная основа и полученные в результате прокатки ребра жесткости придают профилированным листам высокие прочностные характеристики. Конструкции из этого материала довольно легкие, но обеспечивают прекрасные эксплуатационные показатели.
Используйте профнастил для создания калитки на своем участке
Механические характеристики
В зависимости от толщины листа, формы и высоты гофра определяется область применения материала. По назначению профнастил делится на несколько категорий. Тип листа можно узнать по маркировке:
- Н — несущие листы. Они отличаются повышенной прочностью и обеспечивают жёсткость конструкции. Этот тип используется для перекрытий.
- С — стеновые листы. Предназначены для заборов и лёгких построек.
- НС — несуще-стеновые листы. Этот тип универсален, подходит для возведения кровли и ограждений.
- ПК — кровельные листы. Подходят для обшивки крыш.
- ПГ — продольно гнутые листы, имеющие продольный гофр. Используются для возведения крупногабаритных арочных конструкций, например, навесов и ангаров.
За буквенным обозначением следуют цифры, указывающие навысоту гофра в миллиметрах. Чем больше это значение, тем выше жёсткость листа. Для сооружения забора и калитки оптимально использовать гофр от 10 до 20 мм. При использовании стеновых листов можно остановить свой выбор на марках С10, С18, С20.
В данном видео рассмотрим ограждения из профнастила:
Виды покрытий
Профилированные листы из цветных металлов и нержавеющей стали встречаются довольно редко и стоят очень дорого, поэтому для продления срока службы используется антикоррозионное покрытие.
Крайне редко в продаже встречаются профлисты без покрытия. Это самый дешевый вид продукции. Для обеспечения минимальной защиты такие листы можно покрасить любой эмалью для стальных поверхностей
Но важно помнить, что окрашивание неизбежно придется периодически повторять и уход за ограждением будет чрезвычайно хлопотным. В местностях с суровым климатом краска не сможет защитить сталь от коррозии. Декоративные характеристики будут невысокими, а срок службы сильно сократится
Декоративные характеристики будут невысокими, а срок службы сильно сократится.
Базовая защита профлистов от коррозии — цинковое гальваническое покрытие. Подавляющее большинство металлопроката выпускается именно в оцинкованном виде. На поверхности изделий присутствует слой цинка толщиной несколько десятков микрометров, предохраняющий сталь от механического и химического воздействия. Однако не следует забывать, что даже качественно выполненное покрытие при эксплуатации не способно обеспечить надежную защиту от коррозии.
Наибольшую стойкость к механическим воздействиям и максимальную защиту от коррозии обеспечивает полимерное покрытие. Срок службы полимерного слоя существенно превышает стойкость цинкового покрытия. Оболочка надежно защищает сталь от воздействия агрессивных сред. Наиболее популярны следующие полимеры:
- Акрил — устойчив к воздействию солнечных лучей и влаги, имеет хорошую адгезию к металлическому основанию.
- Полиэстер — обладает хорошими антикоррозионными свойствами, стоек к воздействию жары и холода, долго не теряет яркость цвета.
- Поливинилхлорид — имеет стойкость к большинству внешних воздействий, характеризуется высокой морозостойкостью, не трескается при изгибающих воздействиях даже в условиях отрицательных температур.
- Поливинилиденфторид — характеризуется особенной устойчивостью к негативным погодным явлениям. Отлично сохраняет декоративные свойства на протяжении многих лет эксплуатации.
- Полиуретан — не боится солнечных лучей, химически агрессивной среды и коррозии.
В настоящее время широко распространена практика нанесения декоративных принтов на полимерное покрытие. Ассортимент цветовых решений и рисунков огромен. Декорированные профлисты создают существенную конкуренцию всем прочим материалам при обустройстве ограждений. Умелые дизайнерские решения позволяют сделать акцент на калитке в заборе из профнастила, имитировав, например, кованые текстуры.
