Как изготовить сдвижные ворота из профнастила своими руками: подробная инструкция
Отдельного внимания заслуживает вопрос, как изготовить сдвижные ворота из профнастила своими руками. Если откатные по каким-то причинам не устраивают, данная конструкция может стать оптимальным вариантом для оформления входной группы. Они состоят из двух створок, раздвигающихся в разные стороны в момент открытия ворот.

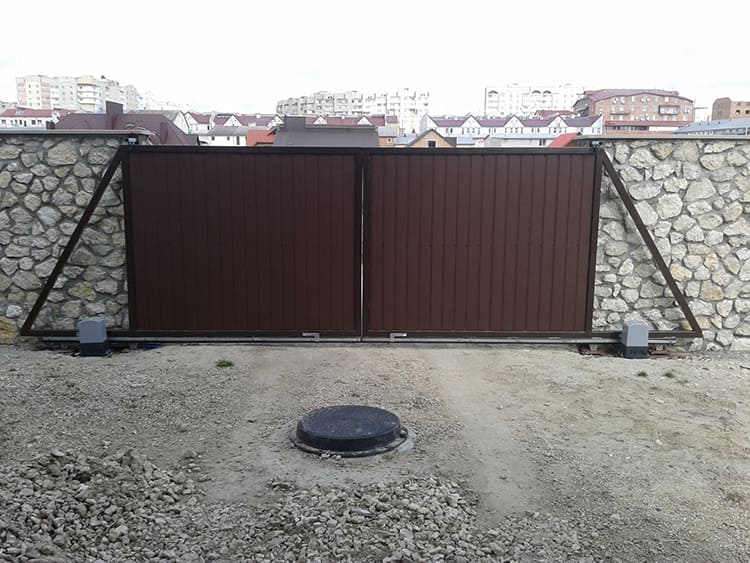

Сдвижные состоят из двух полотенФОТО: adamis.ru
Чертежи и схемы
На первый взгляд может показаться, что это достаточно простые ворота из профнастила. На самом деле, для правильного монтажа конструкции необходимо выполнить правильный расчёт. Для этого составляется схема и прорабатывается чертёж, учитывающий все нюансы, характерные для эксплуатации.
Схема прорабатывается с учётом места установкиФОТО: sector-group-msk.ru
Инструкция по изготовлению
Установка ворот из профнастила выполняется по ранее описанной схеме. Сначала монтируются опорные столбы. Затем собирается каркас, крепятся комплектующие и производится сборка системы целиком. Предлагаем посмотреть следующее видео, чтобы лучше разобраться, как построить ворота из профнастила своими руками:
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Выбор привода
По конструкции делятся на два типа.
Система противовесов
Подходит для больших по весу и размерам полотен.
Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.
Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.
Шарнирно-рычажный (рычажно-пружинный)
Механизм состоит из:
- пружин;
- роликов;
- рычагов.
Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.
При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком
При открытии используют трос, который размещается на профиле под потолком
Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.
Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.
Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.
Подготовительный этап
Перед тем как приступить к изготовлению ворот, нужно подготовить следующее:
- Чертеж. Можно спланировать двустворчатые или одностворчатые ворота, с калиткой или без, с разного рода декором. Калитка может быть размещена в единой конструкции с воротами, отдельно от них или прорезана прямо в створке.
Еще один тип металлических распашных ворот из профлиста – легкая двустворчатая конструкция с калиткой, расположенной в стороне: например, на расстоянии небольшого пролета забора или широкого столба, выложенного из кирпича или камня.
- Профлисты. Необходимое их количество для каждого конкретного случая рассчитать несложно.
Выбрав подходящий вид листов, определив площадь будущего изделия, нужно разделить ее на ширину листа. Так получится общая длина необходимых металлических листов.
В месте заказа материала вам предоставят нарезанные по нужным размерам заготовки.
- Инструменты и материалы. Для быстрого, качественного и удобного выполнения работ мастеру нужно подготовить: электросварочный аппарат, антикоррозийную грунтовку, дрель, болгарку, краску, рулетку, бур, молоток, отвес, клепатель, шуруповерт, угломер, горизонтальный и вертикальный уровни,заклепки (самые подходящие – стальные, ведь алюминий часто не выдерживает порывов ветра).
- Металлические трубы на каркас и стойки. Выбор их диаметра зависит от размера и веса ворот.
Используемый инструмент
Как сделать ворота, используя только инструмент, который есть в арсенале домашнего мастера? Просто, но пригодится сварочный аппарат. Чтобы не осваивать сложные техники, надо воспользоваться электросваркой.
О шуруповерте уже упоминали, но стоит не забыть, что его рабочие части (биты) должны точно подходить к крестовине на шляпке болта.
Для обрезания труб пригодится угловая шлифмашина («болгарка») с отрезным, шлифовальным и зачистным кругами для металла. Это универсальный инструмент, которым можно в рассматриваемом случае сделать большую часть работы.
Естественно, понадобится емкость для замешивания строительного раствора, штыковая и совковая лопаты, ведро для воды, струбцины для предварительного крепления профлиста, строительный уровень, слесарный или строительный угольник, измерительная рулетка и прочие приспособления.
Не будет лишним и лазерный уровень, который позволит более точно выставить горизонтальность и вертикальность.
Конструкция створок
Створка ворот или калитка может быть выполнена по-разному, взяв на вооружение различные варианты. Расположение перемычек может быть:
- Наклонным.
- Горизонтальным.
- Крестообразным.
Каждый из вариантов обладает достаточной жесткостью, поэтому может быть рекомендован к применению. В данном случае играет роль индивидуальный подход.
Конструкция ворот из металлопрофиля с укосинами
Конструкция самих ворот также может быть разной: с классической рамой, с наличием верхней перемычки или без нее. С верхней перекладиной получается более жесткая конструкция, но сама конструкция имеет некоторые ограничения по высоте. В таком случае во двор вряд ли сможет заехать спецтехника или другая какая-то высокая машина
Можно отказаться от верхней перекладины, но тогда придется все внимание уделить надежности установки стоек, а также качеству изготовления рамы
Конструкция ворот в верхней перекладиной и поперечными перемычками
Установка ворот с верхней перемычкой предполагает больший расход металла, но зато не потребуется дополнительно усиливать стойки.
Крестообразные перемычки на воротинах из металлопрофиля
Более удобное крепление листов профнастила получается, если по внутреннему (или по наружному, в зависимости от способа крепления) периметру створок приварить отрезки тонкостенного металлического профиля шириной около 1см. Этот вариант следует учитывать еще на этапе проектирования ворот.
Как правило, менее жесткая конструкция будет «гулять», а значит – будет шуметь при порывах ветра. Чтобы этого не случилось, конструкция усиливается с помощью уголков из металла, которые привариваются по углам рамы. Опять же, можно воспользоваться двумя способами. Уголки можно вырезать из металла или использовать отрезки профилированных труб, из которых изготавливался сам каркас, и приварить их по углам и под углом.
Усиление створок пластинами из металлаВторой способ усиления створок ворот
Как вариант, отрезки профилированных труб привариваются не под углом в 45 градусов, а встык, так как это проще, хотя под углом более надежно. Некоторые способы сборки не предусматривают соединение под углом, так как возможна сборка цельной конструкции, после установки которой, она распиливается на две части.
Разные способы стыковки труб
Существует еще одна изюминка, которая учитывает количество снежного покрова зимой. Как можно понять из изображения, нижняя перемычка может быть поднята на различную высоту. Эта высота зависит от высоты снежного покрова. Если планку опустить слишком низко, то зимой вряд ли получится открыть ворота после обильного снегопада. В летний период в нижнее пространство может попадать во двор всякая ненужная живность, поэтому это пространство можно закрыть, прикрутив на саморезы какую-то планку. Поздней осенью эта планка снимается.
Если распашные ворота оборудовать автоматикой, то их можно будет открывать дистанционно, не выходя на улицу, под снег или под дождь.
Установка опор
Опоры ставятся на первоначальном этапе работ. Чаще всего, без особых сложностей, копается яма, в которую устанавливают столбы. После утрамбовки земли вокруг опор проводится бетонирование конструкции. Выемка земли выполняется вручную с использованием штыковой лопаты или с помощью бура.
Как пример: Если сечение трубы в размерах 60/60, то диаметр садового бура должен соответствовать 120 миллиметрам.
В процесс подготовки входит подача в готовую яму смеси из песка и бетона. Толщина подушки колеблется от 150 до 300 мм. Почему необходимо уложить подушку? Она служит своеобразным предохранителем от влияния морозного пучения, а также увеличивает срок службы опорных столбов (их устойчивость).
Монтаж опоры.
Перед бетонированием столбов необходимо их загрунтовать
Важно установить трубы точно в вертикальном положении во избежание перекоса всей конструкции
Рабочий проект
Несложный проект нужен для упрощения рабочего процесса. Простая схема поможет не забыть все параметры деталей, а также количество материала, которое надо купить. Существует два способа установки конструкции:
- Одностворчатые ворота. Такой способ в основном используется для калиток или нешироких ворот. Это обусловлено рядом минусов. Появляется большая парусность — при ветре створку будет тяжело удержать, и возможна деформация петель. Придется усиливать каркас, а это повлияет на перекос опоры, поскольку образуется большая масса.
- Двустворчатые ворота. Этот вид ворот более востребован. Можно избежать такой деформации, как в первом варианте, но появятся лишние расходы на изготовление конструкции на две створки, а также на дополнительные петли. Однако есть большой плюс — ворота более устойчивые и на столбы оказывают минимум нагрузки.
Чертежи ворот из профнастила своими руками должны учитывать ширину створок, конфигурацию каркаса и количество опор — их глубину и высоту. Также надо определить высоту и ширину изделия и указать в проекте, будут ли дополнительные декоративные элементы. Далее вычисляется величина калитки, которая может устанавливаться внутри ворот или отдельно. Учитываются зазоры между колоннами и конструкцией.
На схеме указываются места расположения шарниров, замка и шпингалетов, которых должно быть 3 штуки. Один шпингалет, горизонтальный — для калитки, а последние, которые фиксируют конструкцию, устанавливаются на нижнюю часть ворот в вертикальном положении. В обязательном порядке в чертеж ворот вносятся детали, усиливающие каркас створок. Надо определиться с их расположением. Будут ли они крестообразной формы или просто установятся по диагонали
В любом случае важно учитывать любую мелочь
Кованые ворота и калитка из профнастила.
(фотографии, инструкция, видео мастер-класс)
Рассмотрим на примере как же сделать красивые ворота из профнастила своими руками?
Если вы считаете, что все ворота из профнастила однообразные, то вам стоит посмотреть на следующую модель. Она, как раз-таки, является примером обратного утверждения. Хоть эта модель и выглядит сложной в плане создания, в её основе лежат всё те же принципы, о которых я говорил вам ранее в этой статье. Всё так же начинается с создания каркаса из профильной трубы, только вместо внутренних перемычек мастер закрепил в нём кованный металлический узор, сделанный своими руками. Далее мастер просто покрыл каркас ворот и калитки чёрной краской, установил его и обшил профнастилом, ничего сложного в этом нет, но зато какой впечатляющий эффект производят эти распашные металлические ворота. Так что если у вас есть определённые умения, желание и немного времени, вы легко можете создать нечто подобное своими руками.
Подробная фото-инструкция Вам в помощь!
Источник идеи и фотографий, видео мастер-классПервая часть: https://www.youtube.com/watch?v=Z2pnmjgVxTwВторая часть: https://www.youtube.com/watch?v=qQelqyrYjSQТретья часть: https://www.youtube.com/watch?v=G_PDTc17PK0Четвёртая часть: https://www.youtube.com/watch?v=mfNOatHH7JgОригинальное название: Кованые ворота новая технология Автор видео: Миша Коваль
Как установить забор на наклонной поверхности.
(фотографии, видео мастер-класс)
С установкой забора на ровной плоской поверхности всё понятно. Но как же установить забор из профнастила на наклонной поверхности своими руками?
Это уже немного сложнее, но для нас не существует никаких проблем! Давайте поразмышляем над тем, что можно сделать в такой ситуации.
Существует три варианта установки забора на наклонной, неровной плоскости своими руками:
- Самый банальный способ – засыпать поверхность землёй, тем самым создав поверхность одного уровня;
- Немного сложнее – забетонировать плоскость;У этих двух методов борьбы с неровностями поверхности при установке забора своими руками один общий минус: большая трата времени, средств и материала, значит, они нам не подходят, ведь наши главные цели: практичность и экономия. Так что же делать? Есть ещё один выход!
- Установка столбов на разном уровне;Если наклон поверхности не изменяется на всём её протяжении или меняется незначительно, можно воспользоваться именно таким способом. Столбы из профнастила устанавливаются с понижением уровня от максимального к минимальному, при этом, высота их относительно поверхности земли должна оставаться неизменной. Ну и, перекладины между столбами, соответственно, крепятся по тому же принципу. Затем, в самом конце, на такую конструкцию просто крепится профнастил.
Пример использования такой системы вы можете увидеть на следующих фотографиях.
Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=WBNS3tdf8fcОригинальноеназвание: Fencing Mildura – Panel Fence Video 2 002.movАвтор видео: FencingMildura
Изготовление калитки
Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.
После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.
Схема изготовления калитки Источник dostup-zabor.ru
Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.
Основные этапы изготовления:
- Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
- Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
- Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
- К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
- Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
- Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
- На готовую калитку крепится ручка и замок.
Пример изготовления калитки Источник metabox.by
Последующие этапы
В то время, пока бетон будет схватываться, можно заняться изготовлением каркаса. В работе можно использовать металлические трубы или бетонные столбы. Реже, но всё же, иногда в качестве рабочего материала берут сваи.
Дальнейшие действия – это изготовление рамы створок и установка петель. Обычно 2 петель достаточно. Но если необходимо усилить конструкцию добавляют ещё одну петлю. Навеска профлистов может выполняться с наружной и внутренней стороны каркаса с использованием саморезов или заклёпок.
Не забываем о фурнитуре. Это не менее важные элементы конструкции, чем предыдущие составляющие. Одним из важных элементов фурнитуры считается замок. В вопросе выбора замка приоритетов нет. Можно установить навесной, врезной или накладной замок. Благо вариантов на рынке масса.
Обязательный атрибут- защелка. Она традиционно устанавливается с внутренней стороны конструкции. Так же, она монтируется на калитку из профнастила.
Можно установить автоматику. Это избавит вас в холод и дождь от необходимости открывать ворота вручную.
Теперь давайте рассмотрим вопрос об устройстве калитки и определимся с вариантами её монтажа.
Если створки ворот сделать не одинаковыми по ширине, тогда одна из них может выступать как входная калитка из профнастила. В этом случае нагрузка на конструкцию будет минимальной, в большей части на одну стойку. Описанную конструкцию можно отнести к бюджетному варианту.
Если калитку расположить посередине, то каркас калитки будет выступать в качестве усилителя створки. Монтаж калитки ближе к опорному столбу подразумевает нагрузку на опорный столб.
Нужно понимать, что калитка – это дополнительный вес для всёй конструкции створки, поэтому необходимо для ее усиливать такой каркас и ставить дополнительные петли.
Мы не будем говорить о преимуществах и/или недостатках конструкции, остановимся на сроках изготовления и общей стоимости. Изготовить и установить распашные или откатные ворота с калиткой из профнастила можно за несколько дней. Средняя стоимость материалов и работы не должна превысить 3 тыс. руб.
Как сделать ворота из профнастила: видео-уроки
Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.
Та же технология, в последовательности фото.
Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.
У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.
Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.
Профнастил и профилированные трубы из легкого металла – это дешевые материалы
, которые позволяют создать на своем загородном участке красивые и долговечные ограждения. А необычные идеи дизайна ворот и калитки из профлиста сделают экстерьер более оригинальным. Их монтаж в зависимости от сложности проекта может занять несколько дней, в самом простом случае можно справиться и за день.
Материалы
Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.
Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм
Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно
Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.
Виды конструкций, способы открытия
Перед строительством стоит учесть, что ворота бывают:
- Одностворчатые. Используются редко, поскольку требуют много места для открытия. Их минус ‒ большая парусность. Этого можно избежать, если установить усиливающие детали к каркасу. Но в этом случае возрастает нагрузка на петли и появляется риск деформации створки. Этот способ подходит для небольших по ширине ворот, а лучше – калитки.
- Двухстворчатые. Конструкция с двумя дверьми. Бывают одинаковыми по ширине или разными. Обладают устойчивостью к порывам ветра. Наиболее популярный вариант. Стоят они дороже предыдущего типа из-за большего количества петель, фурнитуры.
Открываться ворота могут:
- Механически. Работа контролируется вручную с помощью ключа, засова. Не зависят от подачи электроэнергии. Недорогой, легкий монтаж. Часто хозяева собирают такие ворота сами. Но по времени процесс открытия и закрытия занимает много времени.
- Автоматически. Ворота с дистанционным управлением можно открыть, не выходя из машины или дома. Удобный способ контроля за работой гаражных, входных створок. Требуют наличия бесперебойного источника электроэнергии. Часто дополняются домофоном, системой видеонаблюдения.
Принцип работы автоматики разберем ниже в отдельном разделе статьи.
Рекомендуем к прочтению:
- Как изготовить ворота своими руками
- Красивые кованые ворота
О способах изготовления распашной конструкции
Распашные ворота можно изготовить:
- Используя одну створку: одностворчатый вариант металлических ворот.
- Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.
В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.
Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.
Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.
Сборка каркаса, рамки
Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.
Технология создания каркаса выглядит так:
- Металл разрезают болгаркой на заготовки нужных размеров.
- Очищают от ржавчины щеткой по металлу.
- Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
- Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
- Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.
Для усиления каркаса подойдут несколько способов:
- На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
- Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
- Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.
Сварные швы на готовой рамке зачищаются, обезжириваются.
Выбираем размер створок
Схема каркаса ворот из профнастила
Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота. Так, для проезда большинства легковых машин достаточно ворот шириной 4 м
Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м
Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.
Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.
Правило 3-4-5 для разметки каркаса ворот
О преимуществах профилированного листа как строительного материала при изготовлении откатных и распашных ворот
При изготовлении ворот из профнастила просматриваются финансовые выгоды.
Сварочные работы при установке распашных ворот.
Материал имеет ряд преимуществ перед другими строительными материалами, как-то:
- экономичность. Стоимость обшивки ворот существенно ниже, чем использование дерева или других материалов;
- прост в изготовлении и установке, не требует специальных знаний;
- он практичен и долговечен в эксплуатации;
- ворота из профнастила могут быть разной конструкции с использованием определённых режимов управления;
- ворота разной цветовой гаммы из профнастила дают возможность принятия решения и выбора как дополнить экстерьер приусадебных сооружений и в том числе ландшафтный дизайн своей территории.
Чаще всего устанавливаются и пользуются популярностью:
- ворота из красного профнастила;
- ворота из коричневого профнастила;
- ворота из зеленого профнастила.
Ворота из профнастила по способу открывания делятся на несколько видов:
- Распашные ворота.
- Откатные ворота.
- Ворота гаражные.
- Раздвижной вариант.
- Ворота поворотно-подъёмного вида открывания.
Последовательность действий
Установка столбов проводится с применением бетонного раствора, на высыхание которого уходит не менее 28 дней. В результате проведение работ по монтажу ворот возможно не ранее, чем через 14 суток, чтобы набор прочности составлял минимум 50%.
Сначала приваривают петли (2 или 3 в зависимости от веса конструкции и нагрузки на ворота). Лучше использовать гаражные петли, так они справляются с высокой механической нагрузкой и долго служат. Расположение выбирается с учетом отступа от горизонтальных направляющих дверцы на 20-30 см. Для одностороннего открывания петли накладывают на опору и раму, для двухстороннего – монтируют встык к столбу.
Далее приступают к фиксации профнастила. Для этого используют кровельные саморезы с уплотнительными герметичными шайбами. Вкручивают их во все элементы каркаса, включая перемычки. Шаг равен ширине двух волн. Нахлест полотен проводится на 1 выступ.
Расположение крепежа Источник images.ru.prom.st
В завершение монтируется дополнительная фурнитура. К ней относятся замки, крючки и шпингалеты с ответными проушинами, ручки и механизмы для автоматизированного управления створками. Подобные детали нуждаются в периодической чистке, смазывании или окрашивании антикоррозионными составами.
Вертикальные засовы
Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:
Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.
- После этого они привариваются к нижней и верхней планке рамы.
- Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
- Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
- В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.
Делаем каркас
Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.
Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.
Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.
Разметка и сварка углов каркасаРазметка и сварка углов каркасаРазметка и сварка углов каркаса
Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.
Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила
Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.
Рама для калиткиКаркас калитки
Как сделать ворота из профнастила: видео-уроки
Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.
Та же технология, в последовательности фото.
Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.
У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.
Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.
Отделка
Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.
Грунтовка и покраска каркаса ворот
После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.
А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.
Замок на ворота
Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:
- Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.
- Накладной монтируется на поперечной перемычке, прикручивается к раме.
- Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.
- Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.
При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.
Размеры ворот из профнастила
Стандартная ширина проема – 4-4,5 м при высоте в 2,2-2,5 м. Для удобства нарезки округляй значения с учетом ширины листов профнастила. Чтобы просчитать ширину точнее, добавь к общей ширине автомобиля метр для маневра. Если нужно варьировать параметры – заказывай профнастил индивидуально по своим замерам.
Оставь зазор снизу шириной 15-30 см, иначе первой же снежной зимой пользоваться воротами будет невозможно. После расчетов обязательно сделай чертеж со всеми отметками для калитки, петель, замка и других узлов. Это нужно, чтобы точно просчитать все расстояния, и чтобы каркас при сварке идеально сошелся.
Основные виды
С учетом того, как створка будет открываться, ворота для забора из профнастила делятся на два вида: раздвижные либо распашные. Каждая конструкция из профлиста имеет достоинства и недостатки.
Распашные конструкции из профлиста
Этот вид воротных конструкций из профлиста самый простой для монтажа своими руками. Распашные изделия имеют два несущих столба, куда крепятся створки, оцинкованные металлическим листом.
Вариант ворот и калитки
Установленные гаражные воротные системы можно сделать с открытием вручную либо оборудовать автоматикой. Причем встраивать электрический привод можно для створок изделий любого размера.
Заключение
Все, ворота и калитка, изготовленные из , готовы. Многим может показаться, что эта технология уж очень проста
В принципе ничего сложного нет, но есть несколько замечаний, которые вы должны принять во внимание
- должны находиться в одной плоскости.
- Точно определитесь, в какую сторону будут открываться створки. От этого будет зависеть удобство эксплуатации ворот.
- Установите на ворота и на калитку удобные ручки и надежный замок.
- Цвет забора и цвет ворот нужно точно сориентировать согласно ландшафтному дизайну загородного участка.
В современных строительных торговых центрах можно встретить обилие материалов, которые используются для изготовления ограждений и ворот. Наиболее часто в этой роли выступают сталь, кованое железо, древесина. Однако плавно лидирующие позиции завоевывает такой достаточно новый стройматериал, как профнастил, который выбирают все большее количество обладателей дачных участков. И ворота из профлиста своими руками встречаются в загородных постройках все чаще.
