Как правильно осуществлять врезку в водопровод под давлением: 4 последовательные этапы

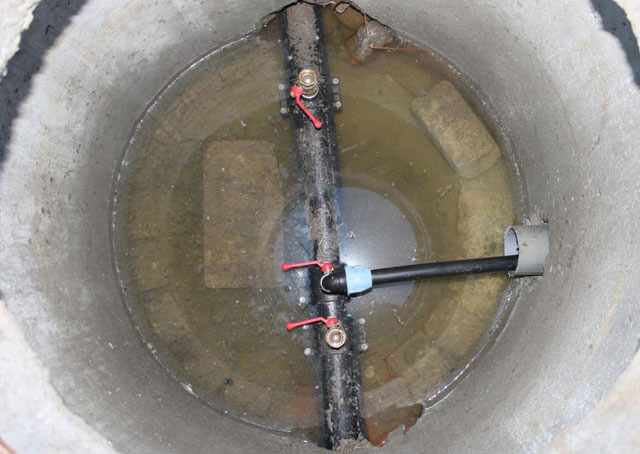

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.

В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.

Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.

Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

Допуск, необходимый во время проведения врезки

Врезку в общую магистральную систему любым способом без согласования со специальными структурами проводить нельзя. Выполнение монтажных работ незаконным путем влечет за собой ответственность материальную либо административную. Точную схему загородного дома приобретают в специализированной структуре, называемой «Федеральным центром регистрации земельных участков», характеристику технических особенностей получают в главном подразделении водоканала.

Технические характеристики излагают следующие знания:

1. Зону подключения.
2. Размер сечения центрального трубопровода.
3. Параметры, необходимые учитывать во время врезки трубы.

Своими руками можно осуществить подготовку траншеи и ее конечную засыпку, также осуществить доставку водопроводных элементов.

Существуют условия, когда невозможно осуществить врезку трубы:

1. При наличии магистрального трубопровода с очень большим сечением.
2. При отсутствии подключения участка к общей канализации.
3. При установке врезки, не устанавливая учетные устройства.

Если есть желание, то все же можно провести монтажные работы самостоятельно.

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки. В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см. Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию. Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

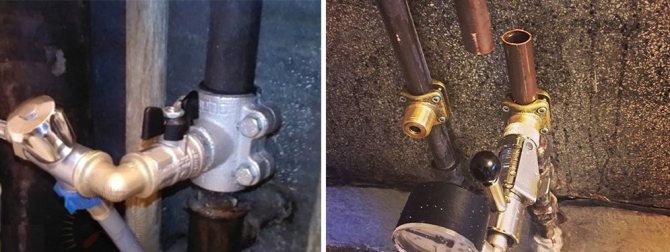

Для справки: виды хомутов

Врезка с помощью хомутов может применяться на системах водоснабжения из элементов, выполненных из различных материалов. Однако нужно понимать разницу между отдельными видами хомутов и уметь подбирать нужный вариант.

• Хомут-обойма. Не применяется, если врезка ведется под давлением. Если имеется возможность перекрыть напор воды и спустить остатки, считается идеальным вариантом, поскольку имеет простую конструкцию и стоит очень недорого. Такой хомут возможно купить как в металлическом исполнении, так и в пластике.
• Седловой хомут. Предназначен для монтажа как раз под давлением. Напор воды блокируется специальным затворным механизмом.
• Засверловочный хомут. Привлекателен тем, что в агрегат включен механизм, который после монтажа отвода с трубы не снимается, играя роль регулировочной либо затворной арматуры.
• Хомут-седелка электросварного типа идеален при монтаже из пластиковых труб. В комплект включена фреза соответствующего диаметра. К недостаткам можно отнести необходимость дополнительного инструментария для монтажа во время врезки.

Если вы имеете дело с пластиковой системой водопровода, используйте хомуты двух последних разновидностей.

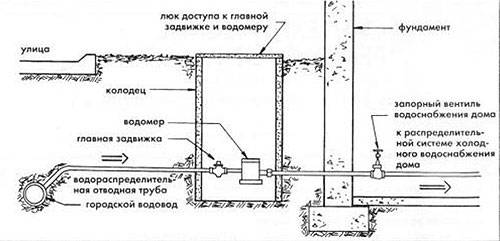

Схема врезки в централизованный водопровод

Если в зоне расположения вашего дома или участка есть коллекторный колодец, то врезку проводят (если разрешено) в этом колодце. Если таковой расположен далеко, то доступ к трубе осуществляют через дополнительный колодец.

• в указанном проектом месте роют квадратную яму размером 1,51,5 метра;
• от ямы, в направлении к дому копают траншею для будущего отвода;
• по завершению всех работ над местом врезки сооружают дополнительный колодец с крышкой для доступа к месту подключения.

Подключение к централизованной трубе, которая находится под давлением, осуществляют в два этапа:

1. Установка фланца для отвода с запорным вентилем.
2. Рассверливание тела трубы.

Врезаться в пластиковую водопроводную трубу можно как с применением сварки, так и без нее. Подключение к стальным коммуникациям обычно проводится при помощи приваренного фланца.

Способы проведения воды из скважины в дом

Принципы подачи воды в частный дом:

• глухая разводка — труба, по которой вода циркулирует в помещении и поступает на последнюю точку забора, завершается тупиком. Данный принцип проведения оправдан, когда требуется сэкономить пространство. При этом он вызывает неудобства в процессе пользования водопроводом. Придется ждать, пока вода поступит в последнюю точку — начала она достигнет заглушки и только потом потечет из узлового крана;
• закрытая циркуляция — потоки воды совершают круговорот, сохраняют постоянную температуру на каждом участке системы. Вода течет со всех вентилей одинаково — непосредственно после того, как их открыли. Экономически оправдано применение закрытой циркуляции для горячего водопровода, поскольку резкие температурные перепады здесь недопустимы.

Как показывает практика, в чистом виде оба варианта использую редко. Рациональный способ — комбинировать разводки. Холодный водопровод монтируйте по принципу глухой разводки, горячий — с замкнутой циркуляцией.

Читайте еще: Водопровод в частном доме — как провести воду своими руками

Этап согласования

Все работы, связанные с врезкой в трубопровод разрешается проводить только после получения на них разрешения соответствующих инстанций. Если отвод водопровода и монтаж дополнительного контура произведены без согласования, за незаконные работы хозяин жилья будет нести административную ответственность, которая выражается прежде всего в солидных штрафах. Для получения разрешения нужно собрать целый пакет разных документов.

• План участка. Он необходим для прояснения местоположения всех коммуникаций, которые проложены под землей.
• Документы, удостоверяющие ваши права на владение указанным участком или домостроением.
• Заявление в органы, отвечающие за водоснабжение (его образец можно найти в Интернете либо на стенде в самой организации).
• Одобрение от санитарно-эпидемиологической станции.
• Проект подключаемой системы.

Входящая труба выбирается меньшего диаметра

При разработке последнего требуется точно определить место врезки, учесть диаметр трубопровода, который вы намерены подключить, и целый ряд специфических параметров, набор которых может меняться в зависимости от конкретных условий.

Кроме того, на врезку в трубопровод имеются определенные ограничения. Отвод от магистрали запрещен, если:

• Основная труба имеет большой диаметр.
• Трубопровод не включен в цикл со сливом в канализационную систему.

Есть и другие рамки, которые встречаются значительно реже, поэтому перечислять их не будем.

Собираясь заняться врезкой в систему водопровода, владелец участка должен помнить, что проведение работ без отключения давления воды категорически запрещено. Равно как и установка счетчиков. Все манипуляции с магистралью и отводами от нее должны проводить специалисты – или из государственного органа, или из частной фирмы, прошедшей соответствующую сертификацию и получившей лицензию на необходимые работы.

Врезка в магистральную систему и применение хомутов – дело профессионалов

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.

В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.

Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.

Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

Врезка водопроводной трубы в полимерный трубопровод

Врезку проводят поэтапно:

1. Сначала определяют зону врезки, и начинают готовить под нее участок. Для этого подойдет зона трубопровода без поворотов, с которого счищают ржавчину, грязь посредством наждачной бумаги. В это место крепят хомут при помощи болтов. Хомут для врезки имеет клеммы, чтобы подключить сварочный агрегат.
2. Подключив аппарат с клеммами, пускают ток.
3. Чтобы трубу из полимерных материалов оборудовать электросварным хомутом с разборным устройством, детали надо рассоединить на два элемента в виде вертикального патрубка и вентиля. Сквозь вентильное отверстие вводятся прямоточные трубки с насадкой, чтобы рассверливать.
4. В месте, где планируют заглублять сверло, занимаются установкой вентиля, оснащенного втулкой. Зона для заглубления располагается на участке с другого конца накладки.
5. К вентилю подводят сверлочный аппарат и при помощи стандартного сверла делают дырку в трубопроводе. Сверло вводят сквозь вентиль, потому что, закончив проделывать отверстие, надо успеть закрыть воду и вытащить оборудование. Чтобы не нарушить герметичное соединение во время просверливания, применяют уплотняющую насадку.
6. Новую трубу для ввода соединяют с фланцем, который находится на задвижном устройстве.
7. Хомут надевают на участок врезки, далее с помощью сварки соединяют с трубой. В итоге получается прочная конструкция с герметичным соединением.

Когда нужна врезка в водопровод

Врезка необходима в большинстве случаев, связанных с реконструкцией, ремонтом квартиры, переносом или заменой коммуникаций, установкой новых водопотребителей, в случае, когда перекрыть вводной кран невозможно, либо он отсутствует.

Итак, врезка потребуется в таких случаях:

• подключение нового потребителя, к примеру, стиральной или посудомоечной машины;
• покупка и запуск новых сантехнических точек — таких, как душ Шарко, душевая кабина или биде;
• перепланировка жилья с изменением мест размещения моек, ванн, переносом кранов, объединением или разделением санузлов — ванных и туалетных комнат;
• замена трубопроводов в случае их износа или в целях модернизации сети.

Врезка в центральную магистраль

Все работы по подсоединению к существующей водопроводной сети необходимо производить, предварительно согласовав с организацией водоснабжения и местной администрацией. Если на участке нет центральной канализации, врезку могут запретить, но при наличии септика, соответствующего санитарным нормам, есть возможность получить разрешение.

Для стыковки труб необходимо будет оборудовать бетонный водопроводный колодец. Если в этом случае будет получен запрет от контролирующих организаций, присоединяться придется в близлежащем рабочем колодце. Обычно они располагаются через каждые 100 метров по магистрали, и подводка к нему труб может обойтись даже дешевле, чем установка нового.

Врезаться в наружный водопровод можно следующими способами:

1. При помощи соединительной арматуры установленной на магистральной трубе при монтаже.
2. Привариванием отводной трубы при отсутствии давления в магистрали.
3. Используя седелку — фасонную деталь, которая закрепляется на трубу в виде хомута. Соединение производится без отключения подачи воды в водопроводе.

Врезка сваркой и с использованием хомута

Схема врезки водопровода.

Наименее трудоемкий способ врезки — в стальной наружный водопровод с помощью сварки. При этом должна быть возможность отключения подачи воды по магистрали на время работ. С помощью автогена прорезается отверстие необходимого диаметра и к нему приваривается патрубок с резьбой. Устанавливается вентиль, который перекрывается для проведения последующих работ. После врезки восстанавливается антикоррозийная защита.

В случае если магистральная труба полиэтиленовая в сварочных работах отпадает необходимость. По диаметру трубы изготавливается металлический хомут с патрубком. Затем в трубе высверливается отверстие нужного диаметра и на это место закрепляется хомут. Между ним и трубой укладывается резиновая прокладка.

Монтаж отводного водопровода без перекрытия магистрали

Врезка в водопровод без сброса давления является производительным и оперативным способом.

Схема устройства сгона муфты для врезки водопровода.

1. Сначала в месте сверления трубы снимается изоляция и зачищается поверхность. Диаметр отводящей трубы должен быть меньше диаметра действующей.
2. На магистральный трубопровод крепится хомут с патрубком и фланцем. К фланцу присоединяется задвижка, к которой монтируется специальное устройство для сверления.
3. Если труба стальная, вместо хомута к ней можно приварить патрубок и уже к нему присоединять задвижку и оборудование для фрезы. Затем проверяется качество сварного соединения, при необходимости шов подваривается.
4. Далее через открытую задвижку и сальник глухого фланца вставляется фреза, соответствующая размеру необходимого отверстия. После того как отверстие высверливается, фреза убирается.
5. Задвижка закрывается и оборудование для сверления демонтируется. После завершения врезки восстанавливается антикоррозийное покрытие и изоляция трубы.

Процесс и правила врезки труб

При выборе метода врезки в водопроводную трубу нужно отталкиваться от ее материала. В наши дни водопроводные системы сооружаются из пластиковых, металлических , металлопластиковых и немного реже из чугунных труб. Для того чтобы осуществить врезку нужно получить отверстие.

Естественно, что при выполнении этих работ под давлением, из трубы пойдет вода. Поэтому для работы используют особые хомуты устройство которых зависит от материала, из которого изготовлены трубы.

Есть два общих правила, которые необходимо соблюдать при врезке:

1. Диаметр сверла должен быть равен диаметру врезаемой трубы
2. Диаметр врезаемой трубы должен быть меньше диаметра той, в которую она врезается.

Способ врезки в магистраль напрямую зависит от вида водопровода. Самым распространенным методами являются сварочное соединение и применение хомутов. Хомуты нужны в тех случаях, когда врезка под давлением в водопроводную трубу либо когда нет возможности разреза магистрали. Проведения работ на водопроводе сконструированным из полиэтиленовых труб исключают использование газо и электросварки.

Конструкция и конфигурация хомутов бывает самая разная. Но наиболее востребованные являются:

• хомут-обойма – его использование для врезки в водопроводную магистраль возможно только в том случае когда она не находится под давлением. Конструкция хомута состоит из пары деталей, одна из которых имеет резьбовой отвод. Хомут зажимается болтами и может быть как пластиковым, так и металлическим;
• седловой хомут – используется для врезки под давлением в трубопровод из пластика, металла или асбестоцемента. На трубопроводе он должен крепится при помощи кронштейна. Как првило данный хомут изготавливается из металла и оснащен запирающей пластиной или специальным механизмом;
• засверловочный хомут – необходим для врезки в трубу, которая находится под давлением. В дополнение к нему могут идти насадки и поворотные разъемы. Для монтажа хомута на стальную, пластиковую или чугунную трубу необходимо использование специального оборудования;
• электросварной хомут-седелка – в его устройство входит поворотно-затворный механизм. В дальнейшем его можно использовать в качестве регулировочной или запорной арматуры. Применяет для врезки в трубопровод сконструированный из пластиковых труб. Конструкция хомута включает в себя нагревательную спирать и фрезу для получения отверстия. Корпус этого хомута делается из специального пластика и для его монтажа необходимо использование дополнительного оборудования.

Если применяется сварка, к трубе приваривается резьба или дополнительная муфта, на эти элементы соединения впоследствии будет посажен корневой кран. Водопровод в этот момент не должен быть отключен и вода не должна быть спущеной.

Металлические трубы и подключение к ним

Если речь заходит о том, как врезаться в водопроводную трубу из металла, то на помощь работнику приходит седельный хомут со сверлением. Существует несколько конструкционных разновидностей данного элемента. Перед тем как установить его на трубу, нужно выполнить зачистку выбранного участка от коррозионных повреждений и различных загрязнений. Помимо стандартного полукруга, который имеется в каждом хомуте, в верхней части конструкции располагает запорный клапан. В нем проделано отверстие, через которое будет выполняться сверление. Также предоставляется и подходящее сверло. Размещение двух частей конструкции на трубе осуществляется за счет их скрепления при помощи обычных болтов.

Максимально плотный контакт хомута и трубопровода обеспечивается за счет вставки уплотнительных резинок. Как только хомут закреплен, можно приступать к высверливанию отверстия и закрытия его специальным винтом в качестве заглушки. Впоследствии хомут остается на месте и используется как запорная арматура. Существуют хомуты, в которые вентиль вкручивается изначально. Из сделанного отверстия сверло вынимается, а вентиль перекрывается. «Как врезать трубу в трубу – выбираем подходящий способ».

На металлический хомут можно установить специальный станок, собранный из следующих элементов:

• ручка с трещоткой;
• блокировочный болт;
• вал со сверлом;
• промывочный кран.

Каждый элемент представляется в металлическом корпусе, соединенном с устройством через резиновые уплотнители. Направляющая муфта в конструкции позволяет выполнять сверление направленно.

Как подобрать материалы для врезки

Подключение к магистральному водопроводу производится с использованием труб из различных материалов – полиэтилена, чугуна, стали, в том числе с защитными покрытиями.

При использовании материалов из чугуна следует учитывать его свойства, особенно такое, как повышенная способность к излому. Нужно выбирать трубы из чугуна с шаровидным графитом, который более пластичен, а в процессе обработки не применять значительных усилий на инструмент.

Труба, применяемая для врезки должна быть по диаметру меньше магистральной.

Смотреть видео

Подключение производится трубами размером от 50 миллиметров.

При подключении к трубопроводу из пластика используются изделия с встроенными нагревательными элементами, способными термическим способом выполнить отверстие, при этом одновременно устанавливается калибрующая фреза для получения точного сочленения.

При давлении до 1,6 МПа в пластиковой магистрали применяются седельные хомуты, создающие равномерное давление по всей площади контакта, что предотвращает деформацию пластичного изделия.

Использование седелок со встроенной фрезой и обратным клапаном позволяет в соединении сварку, после чего срок службы такой врезки возрастает до 50 лет.

Как производится врезка в существующий водопровод под давлением

› ›

Последнее обновление: Март 2022Хотите организовать водоснабжение загородного дома, подключив его к действующей центральной магистрали? Автоматическая подача воды значительно упростит жизнь домочадцев, ведь верно?

Но для реализации вашего плана нет возможности перекрыть воду в магистральном трубопроводе и вам требуется врезка в водопровод под давлением? Мы расскажем, как выполнить врезку на практике, избежав отключения запитанных от магистрали потребителей — в статье рассмотрен процесс выполнению подсоединения с учетом всех требований законодательства. Материал снабжен тематическими фотоматериалами и полезными видеорекомендациями.Внимательное изучение этапов подключения к центральному водоснабжению своего домохозяйства поможет избежать штрафов за нарушение существующих норм при самовольной врезке в трубопровод.

При желании можно еще и сэкономить, выполнив часть земляных работ своими силами.

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.Галерея изображенийФото из В трубопровод выполнена врезкаВрезка трубы небольшого диаметраОборудование для проведения врезкиВыполнение врезки осуществляет мастерПодключение к водоснабжениюУзел подключения к водопроводу в колодцеПодключение к поверхностной водопроводной линииВрезка летнего водопроводаПлан участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.В техусловиях на подключение будут указаны:

1. место подключения;
2. данные, необходимые для врезки.
3. диаметр магистрального трубопровода;

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации,

Существующие виды хомутов

На сегодняшний день строительный рынок предлагает несколько видов хомутов, которые могут быть использованы при врезке:

• обойма – не может быть использован, если речь идет о том, как врезать кран в трубу под давлением, но для очищенной системы идеален за счет простоты конструкции и низкой стоимости. Может встречаться, как в металлическом, так и в пластиковом исполнении;
• седловой – работая под давлением на асбестоцементных, металлических или пластиковых трубопроводах, нужно использовать именно данный тип хомута. Поток воды будет блокировать специальная запорная пластина;
• засверловочный – в качестве одного из конструкционных элементов данного изделия используется поворотно-затворный механизм, остающийся на трубе в качестве запорной или регулировочной арматуры;
• электросварной хомут-седелка подходит для работы с пластиковыми трубами. В его комплектацию изначально входит фреза нужного диаметра. Для его монтажа придется использовать дополнительные инструменты.

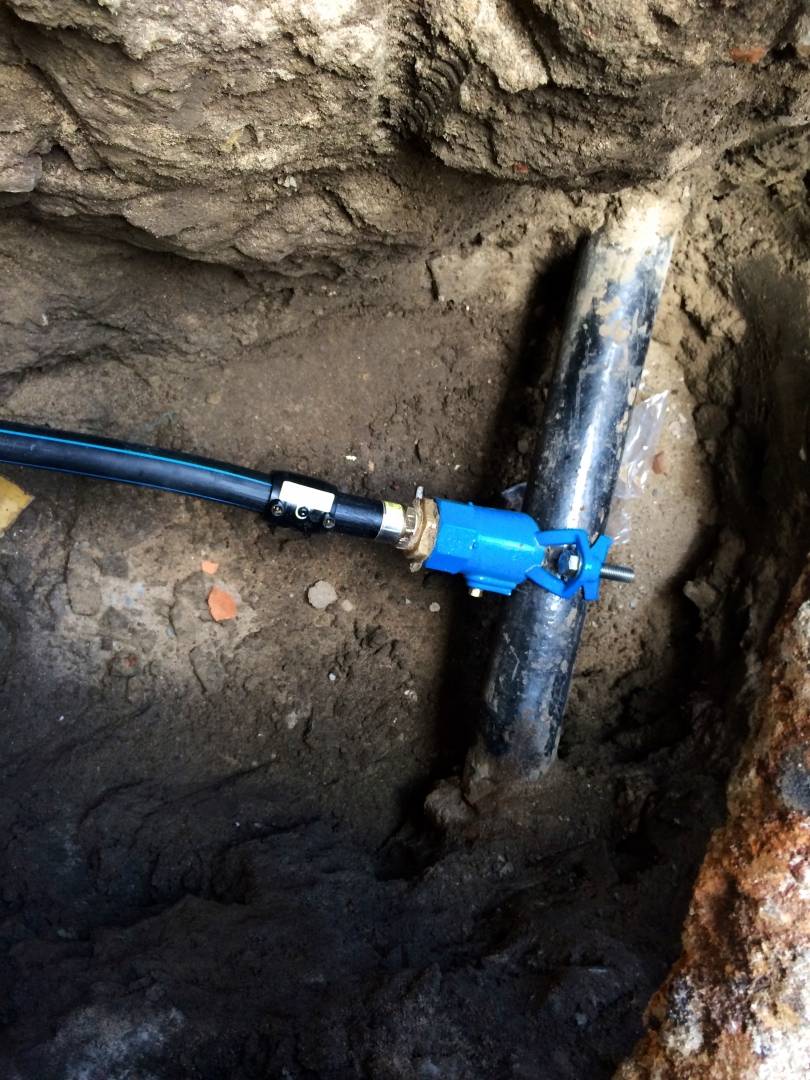

Осуществляется врезка полиэтиленовой трубы в водопровод при помощи хомутов двух последних типов.

Как получить допуск на производство работ

Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее

Подключение, выполненное самовольно, считается незаконной и за ней следуют меры административного воздействия с материальным наказанием.

Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:

• место выполнения врезки;
• размер трубы магистрального водопровода;
• данные, которые могут понадобиться при производстве врезки.

Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.

Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.

Подключение в водопровод под напором запрещена при следующих условиях:

• трубопровод выполнен из трубы большого диаметра;
• при отсутствии подключения к центральной схеме канализационных стоков;
• если при врезке не предусмотрена установка приборов учета расхода воды.

Выводы и полезное видео по теме

Ролик #1. Советы мастера по производству врезки под давлением:

Ролик #2. Принцип работы устройства для врезки:

Ролик #3. Последствия некачественного монтажа:

Манипуляции по врезке под давлением необходимо производить с учетом всех перечисленных рекомендаций и правил. При несоблюдении условий велика вероятность нарушения целостности системы, которая сведет все усилия на «нет» и приведет к плачевным последствиям.

Хотите поделиться полезной информацией по поводу врезки в действующий водопровод? Возникли вопросы по теме статьи, нашли в материале спорные моменты? Оставляйте, пожалуйста, в расположенном ниже блоке.
