Вариативность и универсальность мотоблока
Внешне мотоблок напоминает небольшой трактор, и ему, как и его старшему брату, для работы необходимо навесное оборудование, которое позволяет пахать, косить, сеять и собирать урожай. Количество насадок такое больше, что можно найти для любой, даже самой необычной работы. Имеется возможность использовать механизм для копки траншей или сбора яблок, колки дров или погрузочных работ.
Не стоит путать мотоблок с приспособлением, которое называет культиватор. Внешне они похожи, но мотоблок совершеннее и мощнее своего собрата, имеет большую тяговую силу.
Статья по теме:
Мотоблоки, какой выбрать.
Какое навесное оборудование для мотоблока можно сделать своими руками?
Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.
Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.
Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.
Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.
Кроме тарельчатых дисков потребуются:
- две стойки из стальной полосы;
- два подшипника качения;
- болты для крепления стоек к раме и регулировки поворотных секторов;
- поперечина из профильной трубы;
- Т-образный поводок.
Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.
https://youtube.com/watch?v=OItIqREOphk
Какое дополнительное оборудование для культиваторов необходимо в хозяйстве?
Самые используемое дополнительное оборудование для культиваторов: прицеп, плуг, окучник, сиденье-адаптер, сцепки, грунтозацепы.
Прицепы для культиватора
Прицепы для культиваторов необходимы, чтобы перевозить различные грузы. Вес перевозимых грузов варьируется от 250 до 500 кг, и зависит от модели культиватора. Для удобства водителя прицепы оборудуют сиденьями.
Культиваторные плуги
Культиваторные плуги используют для вспашки на больших участках земли. Также, используя плуг, можно выкапывать и сажать картофель. Если его правильно настроить, во время вспашки плуг самостоятельно будет углубляться на нужную глубину. Для этого не потребуются особые физические усилия.
Окучник для культиватора
Используют окучник для культиватора, чтобы окучивать картофель и создавать борозды во время посева овощей. Окучники выпускаются одно- и двухрядные.
Сиденье-адаптер
Сиденье-адаптер превращает культиватор в минитрактор. Он представляет собой задний мост, с установленным сиденьем для водителя, и сцепкой для прицепного оборудования.
Картофелекопалка для мотокультиватора
К дополнительному навесному оборудованию, также можно отнести картофелекопалку — облегчит уборку картофеля; навесные косилки — это приспособление косит траву; картофелесажалка — облегчит уборку картофеля; полольник — поможет в прополоть междурядья; снегоуборщик — быстро и эффективно уберет снег; механическая щетка — это приспособление уберет мусор; насосы — быстро польет земельные участки.
Обзавестись навесным оборудованием к культиватору — сделать ценное приобретение для своего хозяйства. Специальное оборудование значительно повышает эффективность труда и делает меньше физическую нагрузку на фермеров.
Чтобы работать с навесным оборудованием, не нужно специализированные познания и особые навыки. Высокая производительность и простота в использовании культиваторов позволяет эффективно и быстро решать поставленные задачи на приусадебном участке.

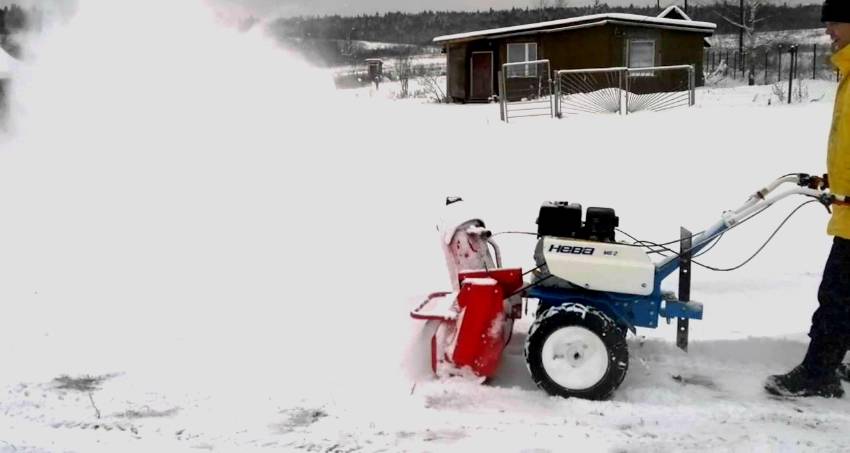

Снегоуборщики для мотоблока Нева: типы и особенности
Различают такие варианты снегоуборщиков для мотоблока Нева МБ 2 и других моделей, как навес, отвал и щетка. Навес позволяет имитировать работу снегоуборочной машины и убирать даже лежалый снег. Отвал отличает от него тем, что позволяет убирать меньший слой снега на ширине примерно в 1 метр, в то время как навес охватывает примерно 60 см. Роторная щетка предназначена для уборки свежевыпавшего снега, который еще не успел слежаться. Единственный существенный недостаток роторной щетки – это ее большой вес, так что будьте готовы к снижению маневренности агрегата при ее установке.
Мотоблок Нева, благодаря навесному оборудованию для чистки снега, эффективен даже зимой
Снегоуборочные насадки своими руками
Недостатком всех вариантов зимних насадок является довольно высокая стоимость снегоуборщиков для мотоблоков Нева. Купить такое оборудование может позволить себе далеко не каждый, однако с этой проблемой можно справиться, если есть необходимые навыки и инструменты.
Самый простой вариант самодельного снегоуборщика для мотоблока Нева МБ 2 и других моделей – это отвал бульдозерного типа. Для его создания вам понадобится специальный адаптер, который крепится к агрегату и металлический лист с заостренной кромкой, который будет выполнять роль снегоуборочного ножа. Все части конструкции вырезаются из стали и соединяются между собой при помощи штанг и кронштейнов.
Второй, чуть более сложный вариант, это роторная насадка. Она делается из трубы, в которую выбрасывается снег, короба, редуктора, вала и шнека. Для изготовления такой насадки вам понадобится сварочный аппарат, а также детальные инструкции, которые можно в большом количестве найти в интернете.
Насадки для уборки снега можно изготовить самостоятельно или приобрести в специализированных магазинах
Третий тип снегоуборочного оборудования для мотоблока Нева – это отбрасыватель снега, работающий по принципу вентилятора. Это конструкция является довольно сложной, поэтому для ее создания рекомендуется найти инструкцию или видео. Мотоблоки Нева с вентиляторной насадкой предназначена для работы с мягким, еще не слежавшимся снегом.
Самый сложный вариант снегоуборочной насадки, которую вы можете изготовить своими руками, это шнеково-вентиляторный. Он отлично справляется со слежавшимся и обледеневшим снегом, а также способен охватывать большую площадь, однако для его изготовления вам понадобятся специализированные знания и инструменты.
Как правильно пахать культиватором?
Обработка земли культиватором должна выполняться на немного увлажнённой почве.Следует соблюдать определённые рекомендации по вспашке культиватором:
- Огород в форме прямоугольника обрабатывается «по кругу»;
- Участок квадратной формы вспахивается «зигзагообразно»;
- От типа почвы зависит скорость работы и глубина вспашки;
- Вспахивание участка может осуществляться без повреждения растений или задевания деревьев;
- При наличии мелких камешков нужно работать на минимальной скорости;
- При сужении участка уменьшается ширина захвата. Для этого снимаются внешние фрезы;
- Машину не нужно подталкивать, лишь направлять;
- Если идти за техникой, вспаханная земля будет затаптываться. Стоит развернуть ручку и идти рядом с машиной;
- Работа выполняется плавно и легко. Если агрегат зарывается в почву, фрезы меняются местами или регулируется положение колёс;
- Машина закапывается в грунт на 1,5 лопаты. Чтобы получилось так углубиться, следует немного раскачивать технику со стороны в сторону. Ножи закапываются поочерёдно, потому работа выполняется эффективнее;
- Если техника увязла в почве, её также нужно немного покачивать, пока она не освободится. Зачастую на целине применяется плуг, но агрегат с хорошей мощностью справиться с таким грунтом с помощью комплектующей фрезы;
- Мотокультиватор может подпрыгивать на твёрдой земле. Стоит воспользоваться дополнительным грузом.
По завершении работ ножи мотокультиватора протираются тряпкой, фрезы промываются и вытираются насухо.
Итак, как пахать культиватором?
- Агрегат выставляется на край участка;
- Включается повышенная передача;
- Культиватор нужно немного придерживать, идти рядом.
Предложенное видео позволит ознакомиться с особенностями работ.
Как изготовить универсальное соединение?
Универсальная конструкция сцепки подстроит навесное оборудование к мотоблоку без люфта и свободного хода. Это в свою очередь облегчает работу на мотоблоке. Для изготовления такой сцепки своими руками не нужно много времени и чрезмерных усилий.
Используя это приспособление можно присоединить к мотоблоку:
- плуг;
- картофелесажалку;
- косилку;
- окучник;
- борону.
Чтобы создать качественное изделие на свой мотоблок, используется прочный металл. Также можно применять швеллеры, у них достаточный запас прочности, изготовлены по заводской технологии. Нужно проделать несколько дополнительных отверстий, самодельная сцепка почти готова.
Сцепка двойная универсальная к мотоблоку
Приспособление можно изготовить из прочного чугуна или стали. Но такие материалы требуют специального оборудования для обработки, поэтому лучше купить промышленные заготовки.
Если имеется специальные верстаки, можно сделать стальную заготовку нужной формы. Неплохая сцепка для прицепа мотоблока может получиться из автомобильного кардана. к меню
Инструменты и материалы
Приспособление состоит из нескольких сложных частей. Перед началом работы необходимы чертежи, которые подходят для создания узла. Они должны быть проверенными и рабочими.
Материалы, которые необходимы для сборки:
- болты и стальные шпильки — это главные элементы крепления, они создают подвижные и неподвижные соединения;
- элемент регулировки — рычаг, который поможет изменить положение устройства;
- металлические заготовки — швеллеры из которых будет сварена основная часть.
Чертеж сцепки к мотоблоку
Чтобы собрать оборудование понадобится:
- сверло по металлу для создания отверстий;
- линейка для измерения;
- сварка по металлу;
- набор ключей чтобы затягивать винтовые соединения.
Как соеденить мотоблок с прицепом?
На мотоблок устройство крепится с помощью штырей. Они должны быть изготовлены из прочной стали. Шпильки и штыри продеваются в отверстия. Узел для соединения размещается или под рулем, или позади основного устройства. Если есть какие-то особенности соединения они указываются производителем прицепа или мотоблока.
Изготовленное своими руками соединение может пригодится не только чтобы присоединить плуг, прицеп и другие подобные приспособления, но также ее используют для сельской техники или мини-тракторов.
Перед тем как приступить к работе, необходимо проверить надежность узла, прокрутить все гайки и винты.
После того как сельскохозяйственные работы будут закончены, нужно очистить резьбовые соединения и смазать их для предотвращения коррозии и поломок. к меню

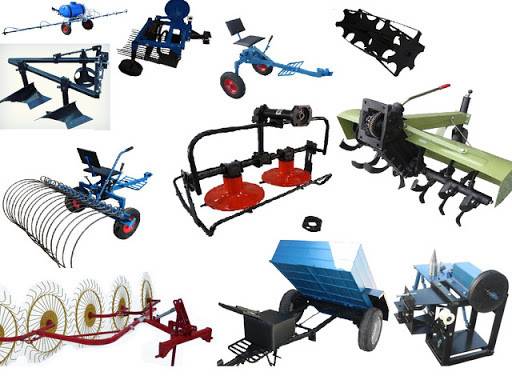

Виды навесного оборудования
Конструкция мотоблоков позволяет использовать дополнительное навесное оборудование, которое значительно расширяет функционал машины.
Существует несколько видов такого оборудования:
- Плуги (оборотный, роторный, окучник). При помощи плуга вспахивают целину и проводят глубинную обработки почвы.
- Культиватор или фреза. Это оборудование является одним из основных. иногда оно может быть установлено даже вместо колес агрегата. Культиватор отлично обрабатывает почву и при этом «не затаптывает» ее.
- Борона — приспособление, которое используется для разравнивания грядок и разбивать комков земли.
- Картофелекопалка — представляет собой плуг-окучник с отвалами, изготовленными в виде прутов.
- Косилка — может быть роторной или сегментной. Роторные довольно эффективны во время покоса травы, а сегментные используются для кошения травы между кустами и деревьями.
- Ворошилка — приспособление, которые используется для переворота сена, что облегчает его сушку.
- Картофелесажалка — оборудование, состоящее из контейнера, нарезателя борозды и окучника. Во время работы в готовую борозду падает картофель, а окучник засыпает его землей.
- Сеялка. Работает по принципе картофелесажалки. С ее помощью помощью можно посадить арбузы, морковь, чеснок и лук, помидоры и многое другое.
- Прицепы. Данное оборудование способно перевозить грузы весом 300-500 кг.
Помимо этого существует и такое навесное оборудование, как роторная щетка, снегоуборщики, нож-отвал и пр.

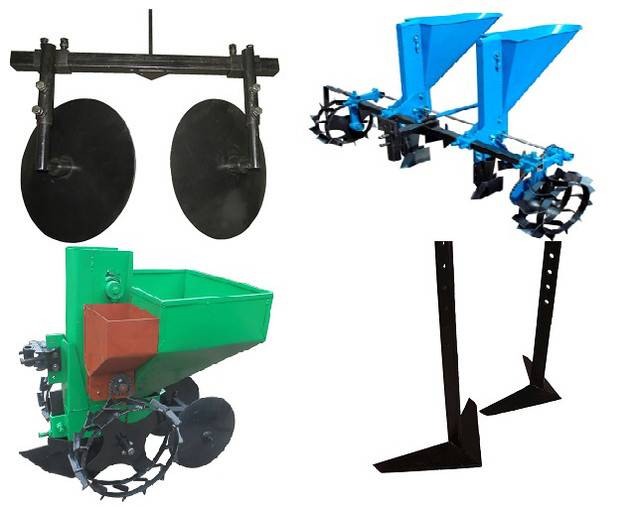

Простейшие насадки для мотокультиватора
Простейшие приспособления для мотоблока представляют собой плуги, окучиватели, фрезы и др. Большинство конструкций являются однорядными. Выпускаются и более тяжелые виды мотоблоков, включая многорядные.
Насадки позволяют разнообразить возможности мотоблока
Выпускаемое оборудование к мотоблоку позволяет увеличить колесную базу и повысить устойчивость сцепок, дающих возможность установить плуг либо ножевой окучник. Применение бороны либо граблей небольших размеров, которые укреплены на мотоблок «Ока», «Луч» или «Нева», позволяет выполнять работы со скошенными культурами, их остатками в грунте. Обязательными приспособлениями являются грунтозацепы, устанавливаемые на мотокультиваторы. С помощью них можно выполнять сложные виды работ: вспашку либо фрезерование грунта.
Среди новых моделей, используемых для мотоблоков, выделяются картофелесажалки, сеялки, оборудование для уборки снега, урожая. Механизация позволяет проводить посевы в нужное время. К примеру, приспособления для мотокультиваторов позволяют высевать мелкие семена и зерновые культуры.
С помощью картофелесажалок КС-1 массой более 40 кг можно за 1–1,5 часа высадить около 100–120 кг посевов картофеля. Загрузка семенного материала производится в бункер, а затем осуществляется его подача с помощью цепного привода сажалки. Перед тем как применять оборудование навесное для мотоблоков, требуется заранее выполнять культивацию и нарезку борозд в земле.
На мотоблок можно установить оборудование, позволяющее выкапывать и собирать картофель. Клубни могут быть вырыты из земли с помощью плуга. Лучше всего применять более универсальные виды навесных приспособлений и оборудование к ним, позволяющие собирать урожай частично.
Бороны
Борона предназначена для перемешивания верхнего слоя почвы (для равномерного удобрения, увлажнения или аэрации почвы) и приведения её в однородное состояние (убирает корку на земле, разбивает комки, удаляет сорняки). На официальном сайте производителя мотоблоков Нева представлена одна официальная модель бороны.
Борона БД 850М (лущильник)
Борона разбивает большие куски (глыбы) почвы на более мелкие, благодаря этому почва дополнительно впитывает влагу и кислород. Эти два фактора являются обязательными для выращивания сельскохозяйственных культур.
Борона БД 850М
БД 850 является дисковой бороной и рекомендована к эксплуатации на небольших или средних полях. При этом ширину работы можно регулировать от 70 до 96 см.
Борона оборудована 8 дисками из высококачественной стали. Они сменные и при желании старые можно легко поменять на новые. Диски затачиваются на заводе по специальной технологии, благодаря этому они не затупляются в течение длительного периода эксплуатации.
Диски устанавливаются на ось. Эти оси закреплены на сверхпрочных тефлоновых подшипниках.
Угол борозды можно изменять в зависимости от условий:
- Наклон в 10 ° применяется при агрессивном бороздовании;
- Наклон в 15 ° используются при стандартном бороздовании;
- Наклон в 20 ° используются при мягком бороздовании.
Если обрабатывается твёрдая порода и диски проскакивают, то для их погружения в землю можно использовать утяжелитель. Для этого сверху есть специальная продуманная площадка.
Чтобы достичь максимального результата бороздования, можно использовать две последовательно подсоединённые борозды. При этом первый агрегат сбрасывает землю внутрь, а второй наружу.
Рекомендуется также заменить обычные колёса на грунтозацепы.
Установка Бороны БД 850М на мотоблок Нева
Можно ли изготовить борону своими руками?
При желании борону можно собрать и самостоятельно, в этой конструкции нет ничего сложного.
Проще всего изготовить зубчатую борону. Она чуть менее эффективна, чем дисковая, но в устройстве намного проще.
Для этого понадобится всего лишь квадратная труба, зубья и болты.
Необходимо разрезать трубы и подсоединить их друг к другу под углом примерно в 30 °. А на месте их соединения вставить зубья и закрепить их болтами.
Для соединения с мотоблоком можно использовать обычную цепь или изготовить устройство для сцепления при помощи обычной металлической трубы.
Но только это конструкция будет часто выпрыгивать из земли, её нужно дополнительно утяжелить чем-либо. Идеальным вариантом решения проблемы будут шлакоблоки или любые тяжёлые металлические конструкции. Но не следует переусердствовать, поскольку соединительные элементы должны выдержать вес всей конструкции.
Видео-обзор
На видео продемонстрирован процесс изготовления такой бороны:
А вот видео работа бороны в действии и результат проделанной работы:
Что говорят владельцы
А вот несколько мнений людей, которые уже работали с боронами на мотоблоках Нева.
Алексей пишет:
«Борону я решил сделать самостоятельно, поскольку её конструкция мне была интуитивно понятна. Поэтому немного пораскинув мозгами, и пособирав информации на форумах, смог без проблем сделать. Всё что нужно было это штыри и трубы для их крепления. Простота — залог успеха)»
Как самому сделать сцепку для мотоблока
При работе приспособление будет подвергаться большой нагрузке, поэтому следует придерживаться рекомендуемых размерных и прочностных характеристик всех элементов сборки. В этом случае будут гарантированы следующие качества сцепки:
- Обеспечение надежной фиксации с мотоблоком.
- Крепление к навесному оборудованию.
- Обеспечение заявленных эксплуатационных качеств техники.
- Доступная цена.
- Надежность, долгий срок службы.
Выбирая модель, следует проверить размеры, которые имеет фаркоп мотоблока и навесное оборудование (плуг, прицеп, борона и прочее). Задачей мастера является обеспечить полную совместимость элементов, простоту в эксплуатации и возможность легко настраивать оборудование под конкретную задачу. Главная деталь сцепки представляет собой кронштейн П-образной формы. Через отверстия с одной стороны он с помощью штырей крепится к мотоблоку, с другой стороны на корпус приспособления фиксируется стойка необходимого навесного оборудования.
Необходимые инструменты и материалы
Человек, занимающийся хозяйственной деятельностью на земле, обычно имеет достаточный набор оборудования для изготовления сцепки. Для работы понадобятся следующие инструменты:
- Болгарка.
- Дрель, сверлильный станок.
- Измерительный инструмент: линейка, рулетка, угольник.
- Сварочный аппарат.
- Набор ключей.
Важно точно подобрать сверла по диаметру шпилек и болтов. Отсутствие люфта продлит срок службы навесного оборудования. Корпус можно вырезать из металлического листа или использовать подходящий по размерам швеллер
Корпус можно вырезать из металлического листа или использовать подходящий по размерам швеллер.
Предпочтение следует отдать сцепке с механизмом регулировки. В этом случае использовать можно навесное оборудование разного класса, от разных производителей, достигая максимальной эффективности в работе.
На фото ниже универсальная сцепка с резьбовым механизмом регулировки. Простое, но эффективное приспособление, которое нетрудно сделать своими руками:
Работа дрелью по металлу будет легче и производительнее, если при сверлении сделать предварительное отверстие меньшего диаметра. Например, сначала используется сверло 5 мм, а затем 12-16 мм под размер болта.
Изготовление универсального соединения
Производить работу нужно на ровной поверхности. Подойдет стол нужного размера или верстак. Порядок работы следующий:
- Разметка. Согласно чертежу обозначаются контуры и габариты элементов.
- Сверление. Операцию производят дрелью или на станке. Точность отверстий проверяется штангенциркулем, а также шпилькой или болтом, вставляя их в посадочное место. Исключается как люфт, так и заклинивание деталей. Для облегчения работы и во избежание травм отверстия обрабатываются зенковкой.
- Сварка. Предпочтительнее использовать электросварку. Металл прогревается только в месте соединения и критически не теряет своих свойств. Если подходящего швеллера не нашлось, то изготовляется конструкция из листовой стали необходимого качества.
- Сборка. Кронштейн крепится к швеллеру болтами. Если предусмотрен регулировочный механизм, то он также фиксируется на конструкцию.
Чертежи
Сборка сцепки для мотоблока своими руками предусматривает использование чертежей. Доступно довольно много всевозможных вариантов, но оптимально взять за основу наиболее подходящий и скорректировать с учетом параметров своей техники. На чертеже должны отображаться следующие детали:
два П-образных компонента, одинаковых по всем параметрам, но с разным количеством отверстий — в одном 6, в другом – 8;
корпус, включающий две резьбы диаметрами М12 и М16 и оснащенный соединительной конструкцией для крепления с одним из узлов;
компонент регулировки — рычаг, размещенный на корпусе детали, его конструкция состоит из винта, соединенного с кронштейном и для удобства имеющего рукоять; важно предусмотреть правильное направление кронштейна — только вверх или вниз и таким образом, чтобы он не мешал в процессе работы мотоблока;
Поскольку агрегат в любом случае предусматривает соединение со сцепкой, подробности размещения соединения можно изучить в его штатной инструкции.
Выбор сцепки на мотоблок
Любое навесное или прицепное устройство для мотоблока, будь то борона, окучник, косилка, тележка-прицеп или любое другое оборудование, крепится при помощи сцепки. Если базовая деталь не годится, у владельца есть выбор — приобрести подходящую или сделать сцепку для мотоблока своими руками. В любом случае, определяясь, какой вариант узла сможет максимально точно соответствовать задачам, которые выполняет агрегат, нужно учитывать ряд моментов, в числе которых:
- особенности мотоблока или культиватора;
- области применения агрегата — функции, которые он выполняет;
- оборудование, которое должно агрегироваться с ним;
- нагрузки;
- необходимость универсальности.
Исходя из этого, следует внимательно ознакомиться с наиболее часто используемыми конструкциями и ориентироваться в выборе, исходя из особенностей той, что лучше всего подходит в данном случае.
В этом видео вы подробнее узнаете о сцепке:
Как крепить сцепку для мотоблока?
После всех подготовительных работ можно приступать к сбору сцепки на мотоблок. С помощью болтов прочно прикрепите кронштейн к швеллеру. Если у вас сцепка с регулировочным механизмом, прикрепите и его.
Можете приступать к установке, для этого прикрепите кронштейн к фаркопу мотоблока с помощью штырей и установите навеску.
Непосредственно перед работой нужно отрегулировать оборудование. Сделав несколько кругов, вы сможете для себя настроить приемлемое положение навесного оборудования.
Такая сцепка идеально подходит для прицепа мотоблока, сеялки, бороны, окучивателя и других полезных в сельском хозяйстве приспособлений к мотоблокам МТЗ, Нева МБ-2, Агро и других.
Установка на мотоблок навесного оборудования с помощью сцепки
Присоединение навесного оборудования сводится к простой операции по совмещению отверстий и фиксации элементов конструкции штырями и болтами. В процессе работы положение сцепки может регулироваться с помощью болтов в радиусных отверстиях. В первую очередь затягиваются резьбовые соединения сцепного устройства с фаркопом мотоблока. Затем устанавливается навеска.
Окончательную настройку производят перед работой. Ослабив регулировочные болты, находят оптимальное положение навесного оборудования и затягивают с помощью ключей гайки. В процессе обработки земли иногда возникает необходимость сделать два и более прохода по участку с различной настройкой навески. Сцепка, сделанная своими руками, позволяет оптимизировать работу по всем показателям. Экономится время, снижается трудоемкость, повышается производительность.
Советы по монтажу сиденья
Чертежи специальных устройств для мотоблока можно сделать своими руками. Из них вы можете узнать, что крепление для адаптера к оборудованию выполнено при помощи одинарной сцепки, которая сделана из 2 частей. Первая нужна для соединения оборудования, тогда как другая считается регулируемым переходником между приспособлением и подъемным механизмом.
С уступом в 80 сантиметров от переднего угла на специальной раме надо закрепить сиденье. Применять при этой работе необходимо болты. Когда вся система будет сделана полностью, ее нужно проверить на работоспособность.
Создание плуга
Перед созданием такого оборудования придется подготовить чертежи. В них вы сможете указать главные узлы — лемех и отвал.
- Для рабочих деталей стоит взять 3-миллиметровую сталь, однако сначала мастера рекомендуют поработать над съемным лемехом. В виде более качественного материала для него выступит диск, взятый с циркулярной пилы. Если его нет, можно взять рядовую сталь, которая не подвергается специальной обработке.
- Режущей частью будет рабочая деталь косы, которая отбивается на наковальне. Плуг должен быть с отвалом, к его созданию можно перейти после завершения работы с лемехом. В качестве материала для этого можно взять трубу (50 мм), толщина которой будет 5 мм. Заготовку отвала можно сделать, применяя газовый резак. Сначала вырезаем шаблон, на последнем этапе заготовку нужно довести на наковальне, а потом и на точильном станке.
