Выбивает пробки (автомат): все основные причины и их устранение

Причины отключения дифференциального автомата

Найти причину отключения дифавтомата немного сложнее, так как в его состав кроме автомата входит и УЗО. Все выше рассмотренные причины, почему выбивает автомат, относятся и к дифавтомату. Кроме того еще добавляются причины, которые относятся только к УЗО. В основном эти причины относятся к появлению тока утечки.

Ток утечки дифференциального автомата может возникнуть, если фазный провод с нарушенной изоляцией прикасается к корпусу электрощита соединенного с нулевым проводом или с заземлением. Основные варианты, когда утечка тока произошла в цепи нагрузки дифавтомата это;

— нарушение изоляции фазного провода и утечка тока на корпус прибора;
— через старую электропроводку с нарушенной изоляцией на сырых стенах;
— наводка от сильных разрядов молнии;
— неисправность кнопки “Тест” или отказ самого дифференциального устройства;
— нарушение правил монтажа дифавтомата.

Во всех случаях нужно найти причину тока утечки и устранить ее. Место утечки тока защитного устройства находят поочередным включением электроприборов в розетку. Далее по очереди включают освещение во всех комнатах. Если виновником неисправности стал электроприбор, его ремонтируют.

Труднее всего найти утечку тока, если причиной оказалась скрытая электропроводка. В этом варианте необходимо отключать поочередно все комнаты в распределительных коробках, разъединять все цепи проводки в комнате с найденным током утечки и прозванивать все линии электропроводки по очереди. Возможно, придется полностью менять найденный участок линии в стене.

Ток утечки (сопротивление короткого замыкания проводов) иногда не удаётся определить мультиметром. Тогда при проверке электропроводки нужно отсоединять по одной цепи проводов комнаты и проверять утечку тока включением дифференциального выключателя. При этом нужно быть осторожным и не забывать отключать дифференциальное устройство при работе с электропроводкой.

Нахождение места утечки тока не намного сложнее поиска к.з. в проводке с одним автоматом, здесь нужно только терпение и удача непременно найдет вас.

Первая причина – банальный перегруз линии. Номинальный ток автоматов установленных на розеточные группы обычно составляет 16А или 25А. Что соответствует мощности 3.5 или 5.5 киловатт

Если включить одновременно чайник (мощностью 2 кВт) стиральную машину (2 кВт) и например, кондиционер (2 кВт), то нагрузка превысит допустимую, и автомат отключится.
Обращаю внимание, что при перегрузе автомат выбивает после непродолжительной работы, а не сразу. Если у вас автомат выбивает мгновенно, сразу после включения, то это не ваш случай.
Обычно хозяева сами быстро замечают, что отключение автомата происходит именно при большом количестве подключенной техники

Выходов тут несколько. Во-первых просто следить, что бы не включалось много техники сразу.

Во-вторых, можно перераспределить нагрузку. Если у вас розетки в квартире подключены к разным автоматам (электрики говорят – к разным группам). Переподключите что-то из техники на другую группу.

Еще хозяева часто спрашивают: «Нельзя ли поменять автомат на автомат большего номинала?». Как правило, нельзя. Если у вас алюминиевая проводка, сечением 2,5 кв. мм то автомат не должен превышать 16А, если медная, относительно новая проводка, то 25А.

Самостоятельно определяем и устраняем неисправность

Если автомат «выбило» при включении сразу нескольких бытовых приборов — электроплиты, стиральной машины, пылесоса, электрического чайника, бойлера и других — дело в тепловом разъединителе либо в скачке напряжения. При этом автомат отключается, чтобы защитить сеть. Нужно знать, какова мощность подключенных электроприборов в вашем доме.

Прислушайтесь — если автомат характерно шумит и трещит — это признак его перегрузки. В этом случае необходимо включать бытовые приборы по очереди. Не помогает — смотрим на автомат, и если там обнаружены подгоревшие провода — значит, дело в тепловом разъединителе, который от перегрева силовых контактов (почистить их нельзя) или незатянутых проводов в клеммниках (их можно почистить и подтянуть) вышел из строя. Производители в основном, делают их неразборными, и только некоторые предусматривают возможность их разборки и регулировки. Поэтому придётся покупать новый АВ.

При нарушении целостности проводки, может возникнуть короткое замыкание, а также при механическом износе рычаг АВ не поднимается вверх. Проверяем питающую фазу нозкоомной прозвонкой в виде контрольной лампочки. Если цепь окажется замкнутой — дело в неисправности кабеля, который можно заменить.

Чтобы исключить вариант КЗ, необходимо проверить проводку. Это нужный шаг, который может показать истинную причину беды — проверяем подключение жил на клеммниках у всех розеток и выключателей, а так же не забываем про люстры. Все болтающиеся провода следует подтянуть и проверить их целостность. В стенах КЗ определить может только специалист, либо на коротком участке (до 3 метров) это можно сделать при помощи мегаомметра (мультиметра). Снимаем розетку, разъединяем жилы, и подключаемся одним проводом к фазе, а другим к нулю. При значении ноль — всё в порядке, если есть цифры — контакты соприкасаются друг с другом.

Иногда можно услышать потрескивание, и почувствовать запах гари — тут не должно быть сомнений. Зачастую решается эта проблема кардинально, сменой электропроводки с заменой всех обгоревших розеток.

Иногда автомат может сработать только на работу какого то бытового прибора. К примеру при работе водонагревателя или стиральной машины, его начинает «выбивать». Используем метод исключения. После этого осматриваем розетку, и если там будут оплавленные контакты, значит, КЗ произошло внутри техники. Далее проверяем проводку мультиметром, и если там всё в порядке, то причина в неисправной технике. А точнее, может быть замыкание в питающем шнуре, ТЭНа на корпус, обмотках электродвигателя.

Также есть вариант обрыва ТЭНа, или проблеме в сетевом фильтре. Чтобы исключить большинство вариантов, следует отсоединить питающие провода от ТЭНа и заизолировать их. После включить машинку, и если она будет работать, а автомат не выключится, то проблема в ТЭНе, и можно смело его менять.

Причина третья. Неисправная проводка

Со временем любые инженерные коммуникации приходят в негодность, электрическая проводка не исключение и также может потерять свои эксплуатационные свойства, вызывая впоследствии срабатывание защиты автоматического выключателя. Здесь уже вступает в работу вторая защитная функция автоматического выключателя – защита от токов короткого замыкания.

Помимо естественного старения, качество электрической сети может существенно ухудшаться в результате неправильной эксплуатации электрокоммуникаций (перегруз и т.п.) или при воздействии внешних факторов, таких как затопление квартиры соседями сверху, пожар и т.п.

Определить неисправность электрической проводки гораздо сложнее, нежели проверка работоспособности электробытовых приборов, но тем не менее выявить причину можно. Последовательность стандартных действий в таком случае может быть следующей:

Обесточить электросеть объекта;
Открыть все распределительные коробки в пределах дома и произвести их визуальный осмотр. При наличии расплавленной изоляции или плохого контакта проводников, произвести повторное расключение проводников, в соответствии с электросхемой.
Демонтировать поочередно все розетки, выключатели и осветительную аппаратуру и произвести их ревизию. При наличии плохого соединения или оплавления изоляции, выполнить повторное подключение жил, зачистив их предварительно от старого окисла. После чего выполнить монтаж электроаппаратуры в обратной последовательности.

Если же перечисленные действия не дали ощутимого результата, то причина срабатывания защиты – это короткое замыкание электропроводки внутри стен. Выявить место такого замыкания весьма сложно (для этих целей используются дорогостоящие приборы – сигнализаторы короткого замыкания, тепловизоры), ввиду чего в домашних условиях главной целью исполнителя, будет поиск проблемной линии, для дальнейшей ее замены.

Определить такой участок можно при помощи мультиметра или обычной прозвонки, выполнив следующие действия:

Обесточьте объект;
Переключите мультиметр в режим прозвонки (при замыкании щупов издается звуковой сигнал, сигнализирующий о замыкании цепи);
Произведите разсоединение всех проводников в распределительных коробках (для удобства последующего монтажа жилы проводов предварительно рекомендуется промаркировать и составить схему расключений);
Все электропотребители следует отключить, а осветительные устройства выкрутить из патронов;
Поочередно следует проверить на короткое замыкание все комнаты квартиры. Для чего в распределительной коробке следует проверить все подходящие и отходящие участки (соединяя щупы прибора с проводниками одной трассы). При наличии короткого замыкания (прибор будет сигнализировать звуком) найти «проблемный участок».
Выполнив в обратной последовательности все электроподключения в квартире, без звена с коротким замыканием, следует подать напряжение и удостовериться в правильной работе электропроводки.

В последующем пробитый участок проводки следует заменить и ввести его в работу.

Выбивает пробки при включении стиральной машины: ищем причину в проводке

Из-за системы электропитания автомат УЗО выбивает в следующих случаях:

Когда УЗО низкокачественное, малой емкости или неправильно отрегулированное. Это самый распространенный вариант, возможен при включении любой функции стиральной машинки, даже при сливе воды. Чтобы забыть о проблеме, достаточно отрегулировать или заменить сам автомат. (См. также: Как выбрать автомат (УЗО) для стиральной машины?)
Повышенная нагрузка на счетчик. При включении машины необходимо отключать другие мощные электроприборы, например, микроволновку или электроплиту.
Нарушение целостности электропроводки или розетки. Для их проверки нужно подключить электроприбор такой же мощности. Когда повторно вылетает автомат УЗО, значит, причина в проводке.

Регулировку или замену УЗО должны проводить специалисты. Иначе самовольное вмешательство в автомат, счетчик или пробки чревато перегревом электросети и воспламенением.

Как проверить УЗО на ложное срабатывание

Однако бывает и такое, что невозможно определить, где именно проблема. То есть, вроде и все электроприборы рабочие, и электропроводка новая, но УЗО, все равно срабатывает. Здесь нельзя сбрасывать со счетов и такой фактор, как ложное срабатывание УЗО.

Поэтому в первую очередь нужно проверить, а не врёт ли УЗО? Не происходит ли ложного срабатывания устройства защитного отключения?

Диагностика УЗО осуществляется кнопкой «Т» на корпусе. При включении данной кнопки в УЗО происходит закорачивание фазы и нуля. В процессе эксплуатации УЗО, кнопку теста может заклинить, что также приведёт к ложному срабатыванию устройства защиты.

Также причиной этому может служить поломка рычага включения на приборе из-за его ненадёжной фиксации. Чтобы убедиться в отсутствии проблемы, достаточно слегка постучать по корпусу УЗО и понаблюдать за тем, как устройство защиты отреагирует на подобное действие.

Нередко проблема с ложным срабатыванием УЗО может наблюдаться и по причине чрезмерного скопления конденсата в корпусе защитного устройства. Если УЗО установлено в помещении с высокой степенью влажности, то такая проблема имеет место быть.

Кроме всего вышеперечисленного, ложное срабатывание УЗО может происходить и по причине применения «специфического» электрооборудования. В конструкции такого оборудования используется индуктивная и ёмкостная составляющая, которая и приводит к ложному срабатыванию устройства защитного отключения.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Почему срабатывает узо без нагрузки — Всё об электрике в доме Проверяем правильно ли подключено УЗО в электрощите, надежно ли затянуты провода в клеммах, нет ли посторонних предметов, грязи или повышенной влажности. Спрашивайте, я на связи!

Выбило пробки — основные причины

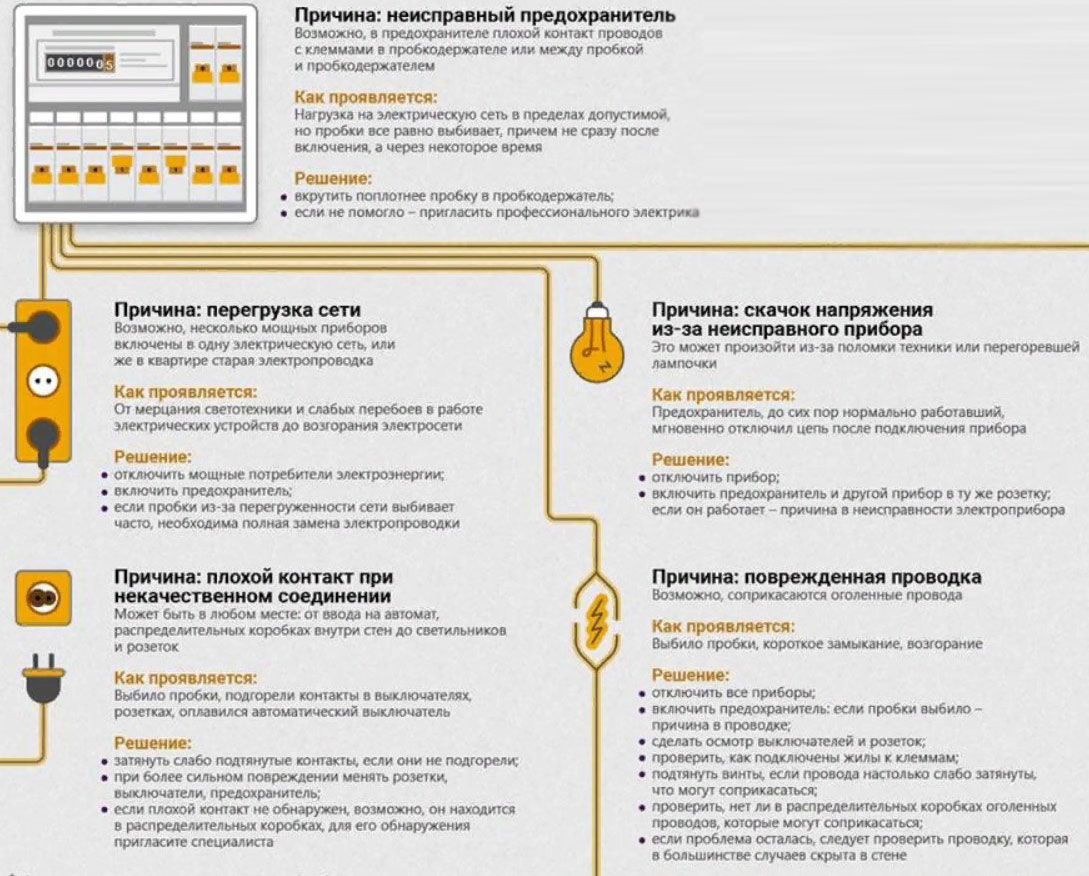

Существует три основных причины, по которым выбивает пробки

короткое замыкание — моментальная перегрузка;
превышение номинальной нагрузки;
неисправность самого прибора.

Короткое замыкание

Самая опасная причина выбивания пробок – это замыкание. Его может спровоцировать плохо защищенная или оплавленная изоляционная оболочка проводов, сгоревший электроприбор, а так же попадание в него воды, .

Короткое замыкание

Как это происходит? Мгновенно падает напряжение, в следствии чего перегорает проводка, а в самом критическом случае — возникает пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, протечка воды на проводку.

От быстроты реакции защитного устройства зависит количество ущерба, нанесенного коротким замыканием. Известных случаев много. Например, короткое замыкание при включении света. Его провоцируют замкнутые оголенные провода, которые находятся в патроне, в некоторых ситуациях сама лампа становится источником проблемы. Тогда короткое замыкание возникает внутри колбы, к счастью это явление не приводит к серьезным последствиям: из строя выходит только лампа.

Превышение номинальной нагрузки

Такое происшествие не носит критически печальный характер. Виновными зачастую являются сами хозяева. Причиной перенапряжения сети может стать: включение нескольких электроприборов в одну розеточную группу. Из-за разницы между пусковым и рабочим током, когда первый несколько превышает второй и возникает превышение нагрузки.

Превышение номинальной нагрузки

Мощные агрегаты — например, бойлеры, стиральные машины, холодильники, представляют собой большую опасность. Они могут спровоцировать при пуске сильный скачок тока в электроцепи. Чтобы этого избежать, необходимо всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.

Неисправность оборудования

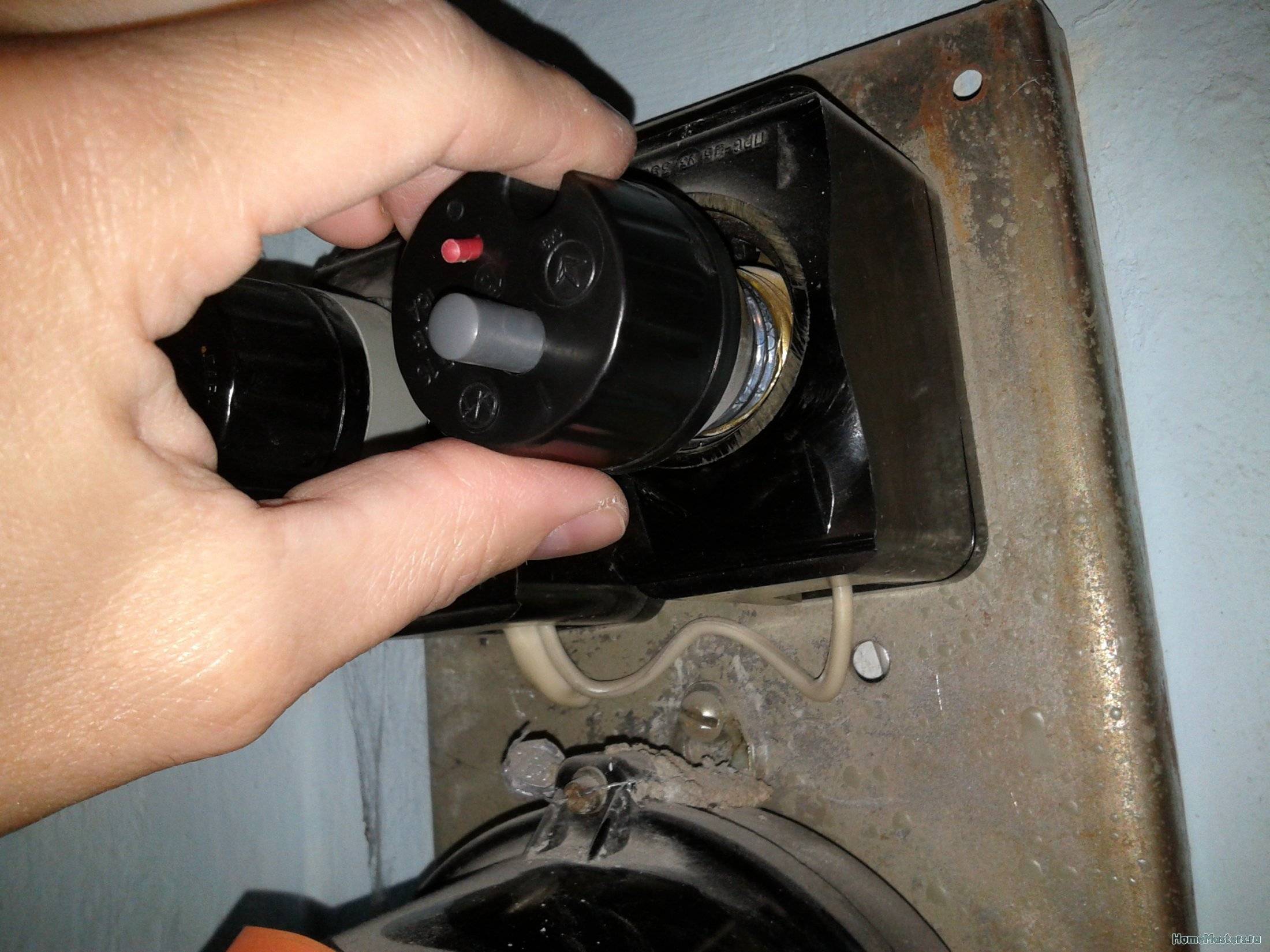

Любая конструкция всех времен — будь то старые пробки, или автоматические, могут рано или поздно выйти из строя. Особенно автомат, поскольку он является сложным устройством. Или происходит сбой в работе, в этом случае нельзя исключать ни какие варианты. Решение одно — покупка нового аппарата, современного. Главное понимать, что — внезапная поломка мощной бытовой техники — ведет к срабатыванию механизма защиты.

Неопознанные причины

Если часто выбивает пробки в счетчике без особых последствий, возможно причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, вы рискуете превысить допустимый номинал. У автомата он составляет 16 ампер, а у одной пробки – не более 2,5кВт.

Перегрузка сети

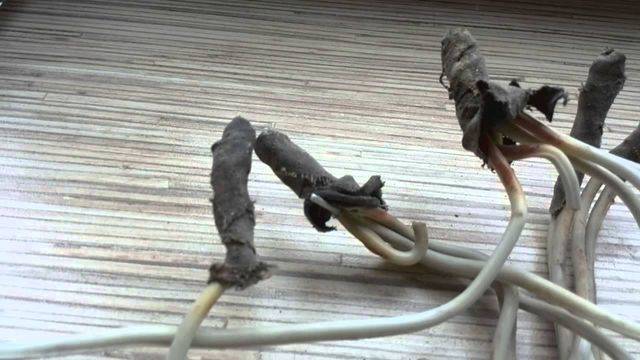

Еще одним неприятным «сюрпризом» могут стать провода в старых домах, построенных еще во время существования Советского Союза. В тот период времени не было такого потока бытовой техники и соотвественно ее суммарная мощность была значительно меньше. Поэтому электроцепи не подвергались большим нагрузкам. Старые провода совсем не предназначены для того изобилия приборов, которое существует теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.

Какие лучше использовать провода для проводки в квартире или доме, читайте тут.

Избыточная влажность — тоже может спровоцировать выбивание пробок. Воздух имеет достаточно сильное электрическое сопротивление. Если он влажный, это свойство теряется. Поэтому в помещениях с повышенной влажностью: в банях, подвалах, ванных комнатах обустройством розеток должен заниматься профессиональный электрик. У него есть специальный набор устройств для монтажа, имеющий довольно высокий уровень защиты от влаги.

Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В частности мягкие алюминиевые проводники могут послужить причиной выбивания пробок. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), и как результат возникает срабатывание защиты. Для защиты необходимо хотя бы раз в год устраивать проверку клемм с помощью электрика.

Сам электрик

Далее надо сделать следующее. Подойти к домашнему электрощитку. Для этого может понадобиться выйти на лестничную площадку. Там найти свои защитные автоматы (их ещё называют пробками, пакетниками, или просто автоматами). Проверить, все ли они включены?

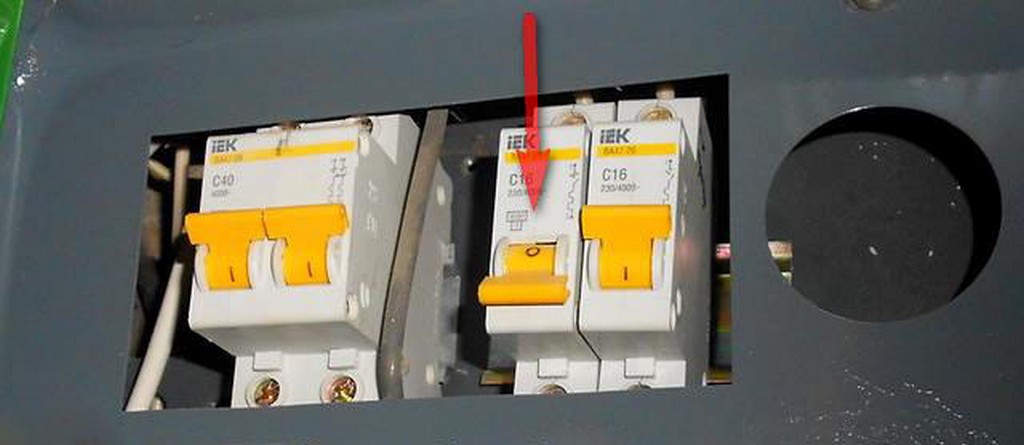

В электрощитке выключен автомат. Попробовать включить?

Если какой-либо автомат в щитке выключен, не спешите сразу его включать. Безопасность превыше всего, да и автоматы просто так не выключаются

Надо обратить внимание вот на что:

отсутствие или потемнение изоляции, к таким местам лучше не приближаться,
все манипуляции в щитке делать одной рукой, вторая при этом должна быть сбоку и ничего не касаться,
если причиной отключения стал ваш старенький утюг, его надо вытащить из розетки.

И только после этого включаем автомат.

В таких щитках даже мне страшно включать автоматы). Помним – левая рука за спиной! Сердечная мышца не любит электрического тока!

Если все автоматы включены, надо убедиться, что электричества нет и у соседей. Это можно сделать несколькими способами:

позвонить в дверь и спросить, заглянуть в окна, обратить внимание на счетчики электроэнергии, в том числе и на свой. На новых счетчиках будет мигать красный индикатор, старый дисковый будет чуть слышно дребезжать

Если индикатор на счетчике горит или моргает, то на счетчик электричество поступает

Если соседи тоже сидят без света, то “вместе скучать веселее”. И можно переходить к Шагу 5.

Короткое замыкание нагревательного ТЭНа

Из-за некачественной воды и химических средств ТЭН «съедается», наслаиваются различные примеси и накипь. Теплопередача ухудшается, нагревательный элемент перегревается и происходит замыкание. В результате выбивает счетчик и пробки.

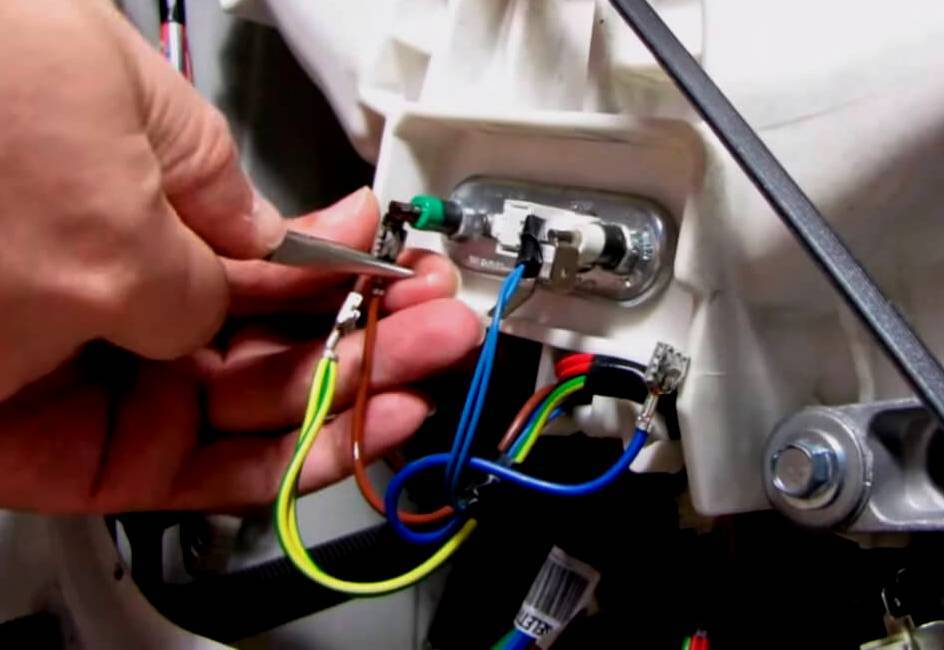

Для проверки нагревателя отсоединяют шнур электропитания и замеряют сопротивление с помощью мультиметра, устанавливая предельный показатель на отметке «200» Ом. В норме сопротивление должно варьироваться от 20 до 50 Ом.

Иногда ТЭН «замыкает» на корпусе. Чтобы исключить эту причину, поочередно замеряют выходы и заземляющие болты на сопротивление. Даже небольшой показатель мультиметра говорит о замыкании, и это является причиной отключения УЗО.

Для замены ТЭНа нужно:

снять заднюю панель, если устройство расположено сзади. Если ТЭН находится впереди, сначала снимается панель управления, затем передняя крышка;
выкрутить гайку болта заземления примерно на 6 оборотов, утопить болт внутри;
с помощью отвертки поддеть нагревательный элемент и аккуратно извлечь;

В процессе замены нагревательного элемента нельзя туго зажимать гайку, поскольку можно выдавить ТЭН из бака.

Алгоритм выявления неисправностей

Чтобы не допустить развития трагической ситуации, нужно должным образом реагировать на срабатывание защиты и знать алгоритм выявления причины автоматического отключения. Необходимо четко знать причины, почему выбивает автомат в щитке, чтобы реагировать должным образом.

Не вдаваясь на данном этапе в электрические подробности процессов, можно выделить несколько основных причин срабатывания защиты:

Неисправность в самом автоматическом выключателе;
Неполадки в системе подключения автомата;
Моментальная перегрузка в сети (короткое замыкание);
Перегрузка сети, продолжающаяся длительное время.

Именно в таком порядке необходимо выяснять причины частого выбивания автоматического автомата без явственных признаков короткого замыкания (КЗ) или длительной перегрузки, последовательно убеждаясь в отсутствии факторов, побуждающих реакцию системы защиты.

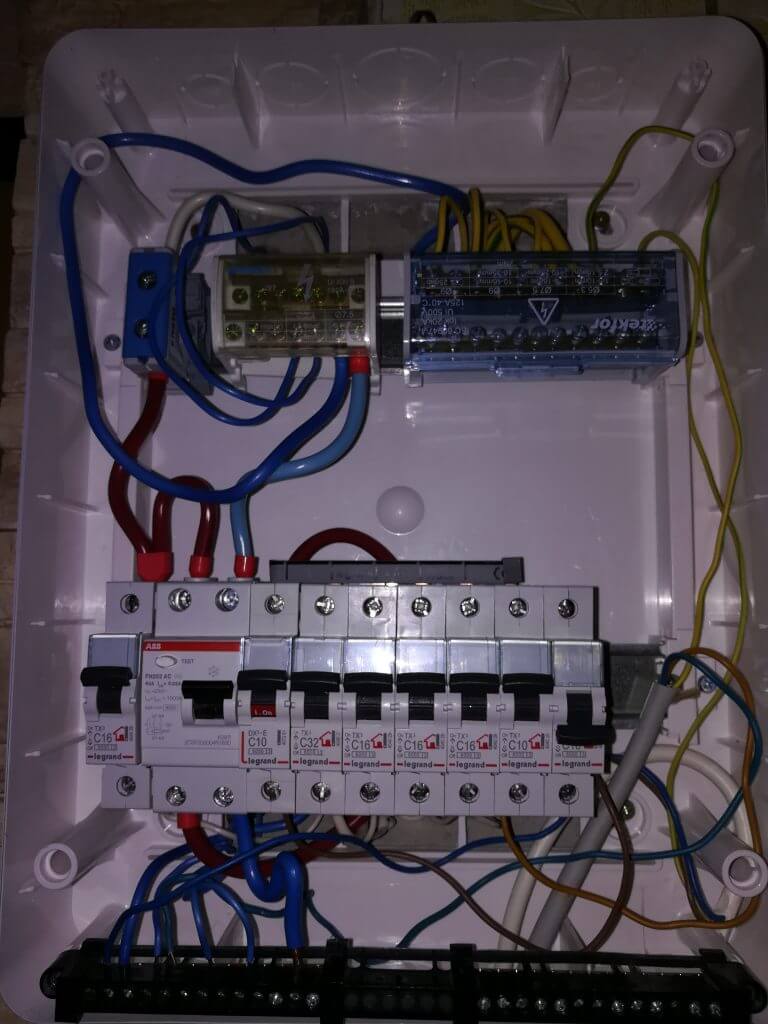

Простая система защиты в обычном квартирном щитке

Ниже будут описаны возможные неполадки в сети и оборудовании, относящиеся к каждому пункту из списка. Убеждаясь в отсутствии описанных неполадок, можно переходить к изучению следующего пункта.

Выявление неисправного автомата

В случае частого срабатывания автоматического выключателя без видимых причин, нужно начать поиск неисправностей с распределительного щитка и самих устройств защиты. Данная проверка наименее трудоемкая, и часто неполадки бывают выявлены именно на этом этапе.

Неисправность автоматического выключателя можно выявить и без покупки нового устройства и его замены – достаточно иметь в щитке подключенные аналогичные по параметрам защитные автоматы.

Поменять местами одинаковые по мощности автоматы, не изменяя расположение перемычек и проводов

Если какой-то автомат часто выбивает, то для его проверки нужно группу пользователей, которую обслуживает данное устройство, подключить на соседний аналогичный автомат, а освободившиеся провода от линии по соседству подключить на данный автоматический выключатель (поменять местами линии).

При данном переключении автоматически устраняется частая причина выбиваний автоматов – недотянутые контакты могут сильно греться, и тепло от них будет передаваться к биметаллической пластине устройства, вызывая его ложное срабатывание. При затяжке контактных клемм данная причина срабатываний может быть устранена даже без ведома мастера. Этот нюанс также нужно иметь в виду.

Плохой контакт не только является причиной ложного срабатывания, но и может полностью вывести автомат из строя

Из-за искривления корпуса возможен механический дефект в автомате, и его срабатывание от вибрации. При отсоединении проводов и повторном подключении дефективного автоматического выключателя, в нем могут быть сняты механические натяжения в корпусе, что вызовет недоумение мастера из-за самопроизвольного устранения неполадки.

Подтягивание контактов может снять механические напряжения в корпусе автомата

В случае срабатывания другого, исправного автомата на переключенной группе пользователей, следует искать причину в электропроводке. Если на новой линии тот же автомат будет таким же образом часто срабатывать, то он однозначно подлежит замене или ремонту.

Замена неисправного автомата

Причины износа автомата

Несмотря на то, что автоматические выключатели не являются разборными по определению, народные мастера научились их разбирать и ремонтировать. Рассверлив при помощи дрели заклепки, корпус автомата можно разобрать.

Для разборки автомата понадобится дрель

Подгоревшие контакты имеют большее переходное сопротивление, вследствие чего они перегреваются, и тепло переходит к биметаллической пластине, заставляя ее деформироваться и выключать ток.

Разобранный автоматический выключатель

Элементарная чистка подгоревших контактов автоматического выключателя может продлить срок службы автомата, и предотвратить дальнейшие ложные срабатывания. Нужно помнить, что подгорание контактов возникает при включении автомата в то время, когда все электроприборы включены в сеть, то есть, под нагрузкой.

Неисправная розетка

Электрические розетки могут быть повреждены из-за трещин или перегрева. Не откладывайте ремонт поврежденных розеток, они потенциально опасны для жизни, а ремонт их не является сложной или дорогой задачей. При условии, что вы хоть немного разбираетесь в электротехнике, это достаточно простая работа.

Отключите электроэнергию в квартире на распределительном щите.
Отверните болт, снимите пластиковый щиток. Убедитесь, что все ваши подключения аккуратно вставлены в правильные клеммы и надежно закреплены.

Прижмите лицевую панель к задней части корпуса. Убедитесь, что кабели не перекручены и аккуратно сидят внутри коробки, чтобы они не защемились, когда вы прикручиваете лицевую панель.
Выровняйте лицевую панель и закрепите ее с помощью крепежных винтов. Убедитесь, что лицевая панель выровнена при затягивании винтов.

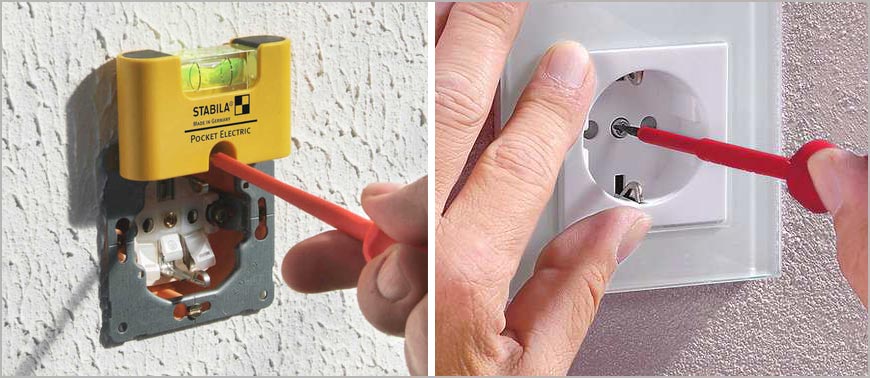

Поместите уровень сверху, поочередно затягивая винты, если у вас нет хорошего «глаза» для проверки уровня.

Установите лицевую панель гнезда на место

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

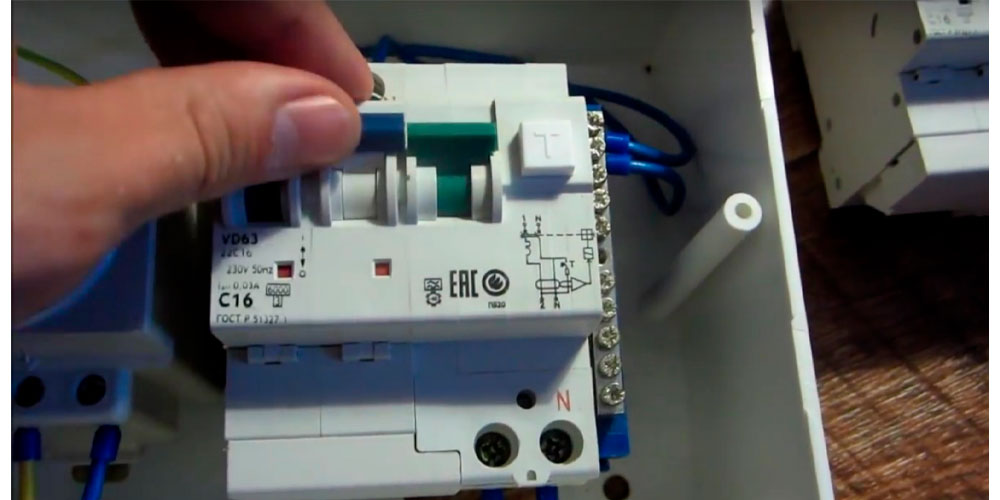

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Неполадки в электросети или в стиральной машине?

Для того чтобы перегрузки в сети или неисправность в машине окончательно не уничтожили технику, нужно установить, почему выбивает счетчик и устранить причину неисправности.

Когда стиралка находится на гарантии или нужна замена сложного электроузла, диагностику и ремонтные работы должны осуществлять специалисты.

Но, возможно, проблема в сети электропитания или в контактах? Прежде чем вызвать на дом мастера, необходимо выяснить, почему выбивает счетчик при включении стиральной машины.

Для начала нужно отключить сам аппарат и бытовые электроприборы от сети и провести осмотр схем питания вне пределов стиральной машины.

Почему при отжиме стиральная машина прыгает или вибрирует

Ремонт автоматических выключателей

Некоторые умельцы пытаются заниматься ремонтом автоматических выключателей. А вот среди профессионалов, устранение неисправности автоматических выключателей не практикуется, разве что косметическая зачистка внешних контактов прибора. Автомат — это достаточно сложное устройство с отрегулированной защитной функцией.

Не знающий умелец может и вовсе его не собрать после ремонта. Защищать подгоревшие контакты напильником, а тем более наждачной бумагой, не рекомендуется. При таких способах зачистки нарушается плоскость соприкосновения контактов, появляется шероховатость, которая вызывает повышенное искрообразование и появление нагара.

Заменить можно разве что искрогасители и еще восстановить резьбу наружных креплений контактов. Заменой силовых контактов также не следует увлекаться, так как после их установки необходимо регулировать усилие прижима, ток срабатывания теплового расцепителя, что возможно сделать только на специальном стенде в заводских условиях. В противном случае вы получите автомат с худшими параметрами и не высокой надежности.

Отсюда вывод: Ремонтом этих приборов заниматься не следует, лучше приобрести новое защитное устройство с необходимыми характеристиками, хорошей надежностью и большим сроком службы.

Помогла вам статья?

ДаНет

Возможные причины отключения автомата в электрощите

Существует несколько источников нестабильной работы автомата. С некоторыми из них можно справиться самостоятельно, а на некоторые нужно вызвать профессионального электрика.

Высокая нагрузка на проводку

Перегруз сети выступает главным виновником выбивания автомата. Биметаллическая пластина внутри прибора нагревается, размыкая контакт. Это происходит, когда к одной электрической группе одновременно подключено несколько мощных приборов (бойлер, холодильник, стиральная машинка), и их суммарная мощность достигает 17-20 Ампер.

Автомат же рассчитан на пиковую нагрузку 16 Ампер. Результат одновременного задействования группы устройств – срабатывает автоматический выключатель, прекращая подачу электричества, сохраняя целостность электропроводки..

Существует четыре варианта решения проблемы:

установить автомат мощнее, но возникает риск воспламенения оставшейся старой проводки: ведь нагрузка остается прежней и если автомат не сработает, а провода не выдержат большей нагрузки, то они просто могут перегореть;

избегать одновременного включения нескольких мощных приборов;

распределить мощность приборов по разным автоматам, но понадобится прокладка нового кабеля, установка дополнительной розетки;

заменить старый провод на новый большего сечения.

Последний вариант считается самым приемлемым – он гарантирует надежность, минимизирует риск отключения автоматики в будущем. Реализация задуманного невозможна без помощи специалиста.

Выход из строя бытового прибора

Причиной отключения автомата выступают вышедшие из строя используемые электроприборы. Необходимо определить, какая именно техника неисправна. Первое – отключите бытовые приспособления, включенные до момента выбивания автомата.

Потом поочередно подключайте и наблюдайте, на каком устройстве автоматика вновь отключит электричество.

Выбивать автомат при включении холодильника может:

вышедший из строя компрессор;

нарушение функционирования пускового реле;

перегоревший ТЭН испарительного блока системы «No Frost».

При выбивании автомата на счетчике одновременно с пуском электрического котла первопричиной выступают неисправности:

повреждение ТЭНов: теплоноситель контактирует со спиралью, размещенной внутри;

перебит кабель питания;

наблюдается пробой на корпус, возникающий при оголении внутренней проводки котла.

Для микроволновок характерны такие неполадки, влияющие на срабатывание автоматического выключателя:

дефекты работы трансформатора, преобразовывающего ток напряжения с одного вида в другой;

замыкание внутри магнетрона.
