Проводка в квартире: монтаж, прокладка, разводка, подключение

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

• Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
  Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
  1. Установка выключателей в ванной комнате запрещена
  2. В ванной комнате запрещена установка розеток без автоматов УЗО.
  3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
  4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
  5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

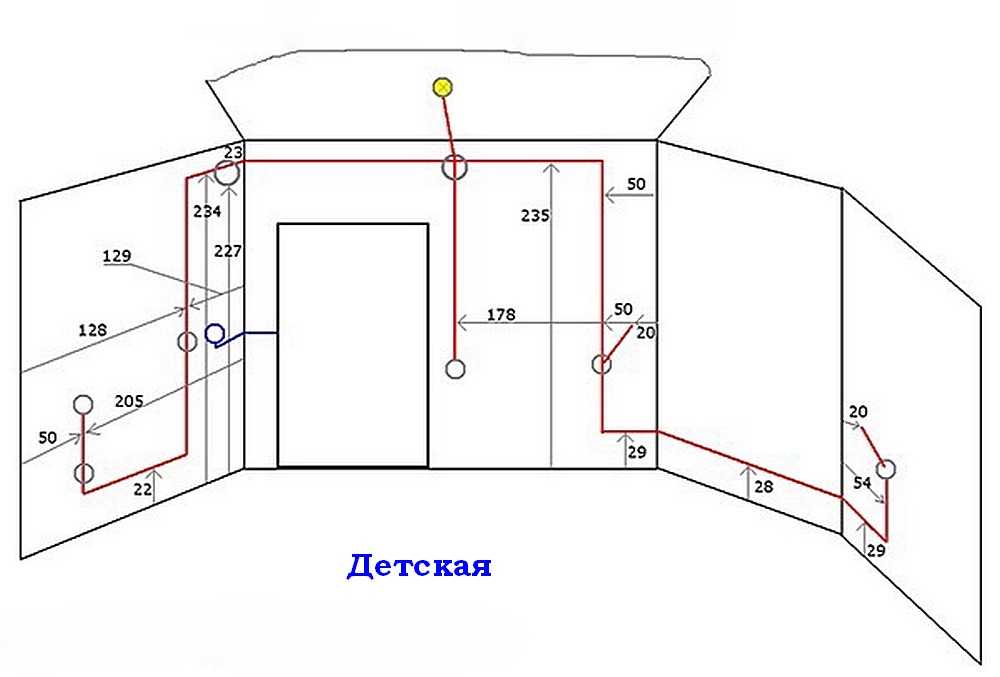

На фото изображены рекомендуемые расстояния для расположения электропроводки

• Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
  1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
  2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
  3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

• А вот преимуществ у скрытой проводки несколько больше:
  1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
  2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
  3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
• Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
  Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Примерная мощность различных электроприборов

• Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
• При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
  Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
• Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
  Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Выбор сечения провода по номинальной нагрузке

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Геометрия прокладки проводов в квартире

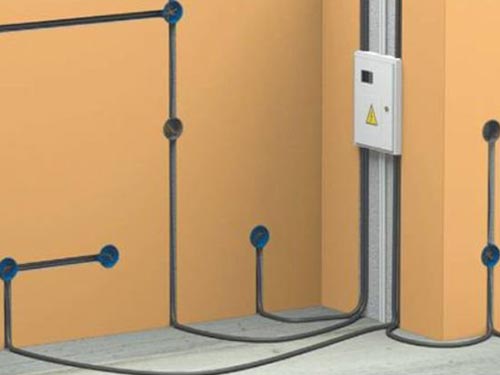

Электропроводка, как уже было сказано, должна быть проложена только по горизонтальным и вертикальным линиям, никаких диагоналей быть не может. Несмотря на это жёсткое правило, нередко провода прокладываются кратчайшим путём, для экономии или из-за незнания даже базовых правил электромонтажа.

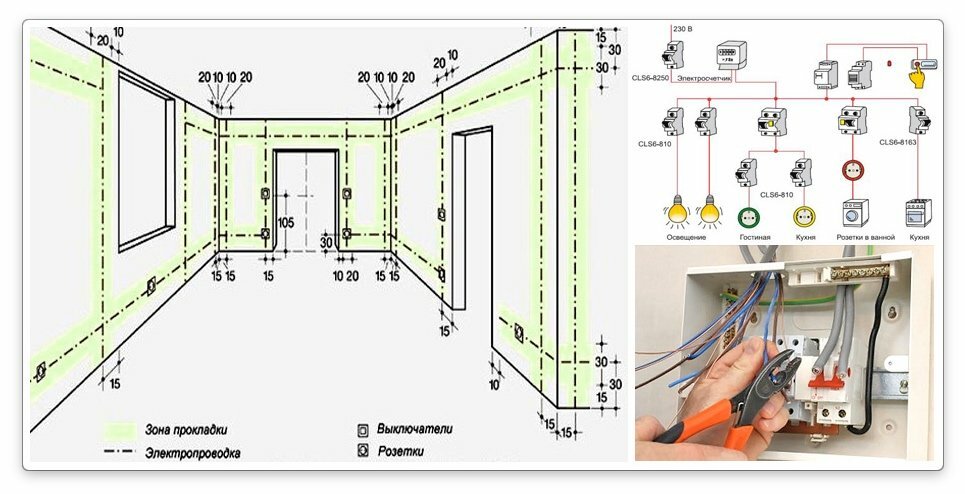

Геометрия электропроводки

Такое правило было придумано не случайно. Часто встречаются ситуации, когда после изменения планировки комнаты, проведения ремонта нужно просверлить дырку, и сверло попадает точно в место прокладки провода. Во-первых, если при монтаже провода не были защищены специальным защитным рукавом, придётся всю штукатурку на участке повреждения снимать, ремонтировать провод и возвращать всё на место, а это отнимет много времени, сил и денег. Во-вторых, высокое напряжение провода может испортить инструмент и сверло, а вас может при этом ударить током.

Однако, даже если вы провели провода по стене к розетке не по диагонали, а по ломаной линии, может возникнуть такая же ситуация. Единственный правильный вариант расположения провода на стене – строго вертикально, провод должен заканчиваться розеткой – ни в коем случае нельзя оставлять хотя бы одну ветку проводов без потребителя энергии – иначе произойдёт короткое замыкание и может начаться пожар.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм.

Провод должен быть удалён от основания потолка не менее, чем на 150мм – в противном случае, если вы сделаете натяжные потолки, то провод может оказаться недоступным. Даже если вы не планируете делать натяжной или подвесной потолок сейчас, это может оказаться необходимым потом, и тогда придётся всё переделывать, что приведёт к дополнительным затратам времени и сил.

Выбор комплектующих

Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.

Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.

Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.

Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.

Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.

Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).

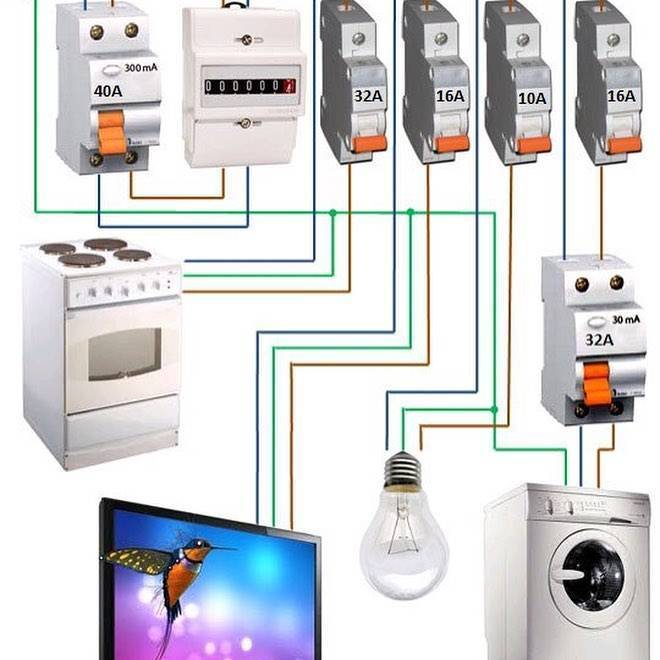

УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью. Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством

Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода

Подключение УЗО

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным. Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный. Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

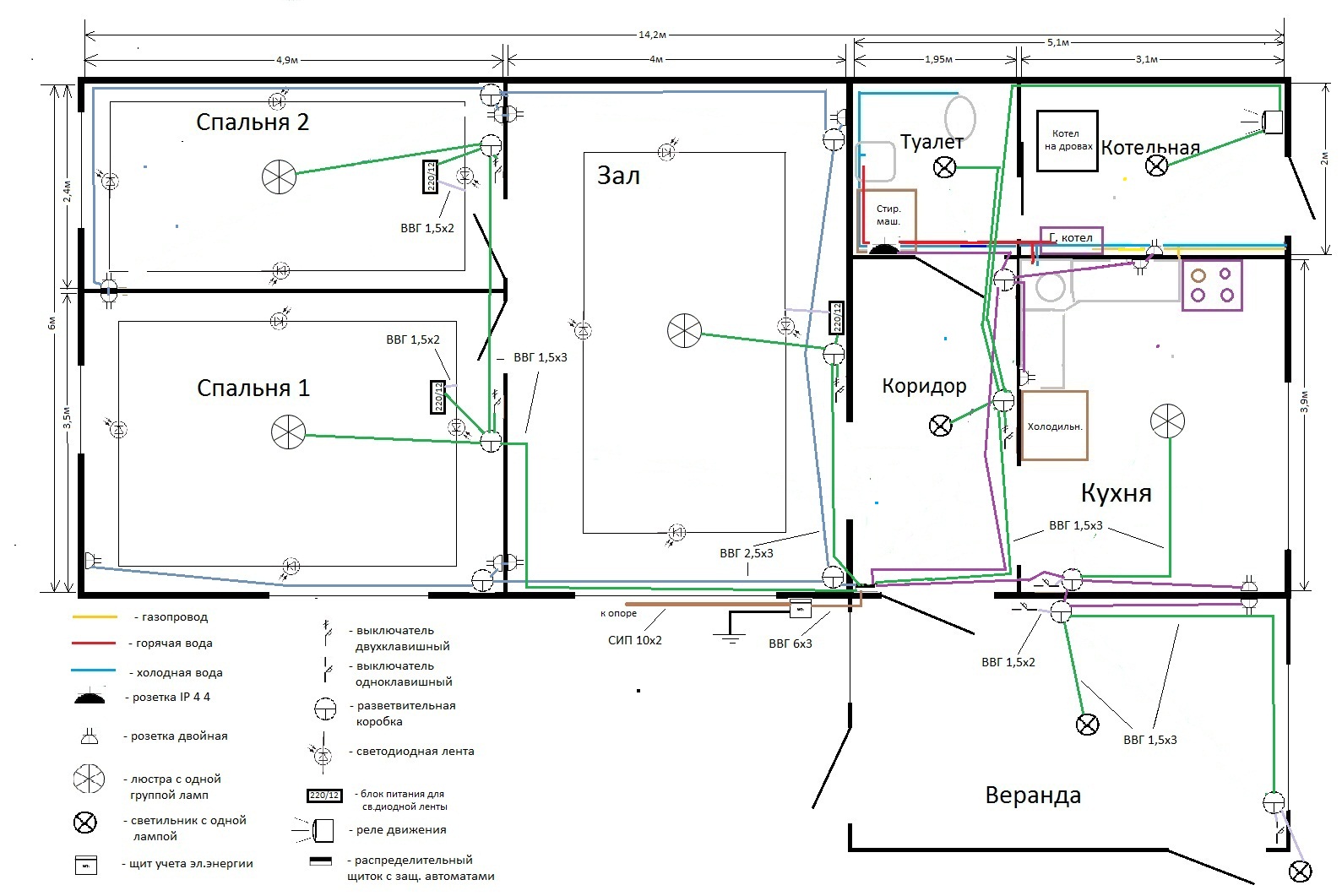

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

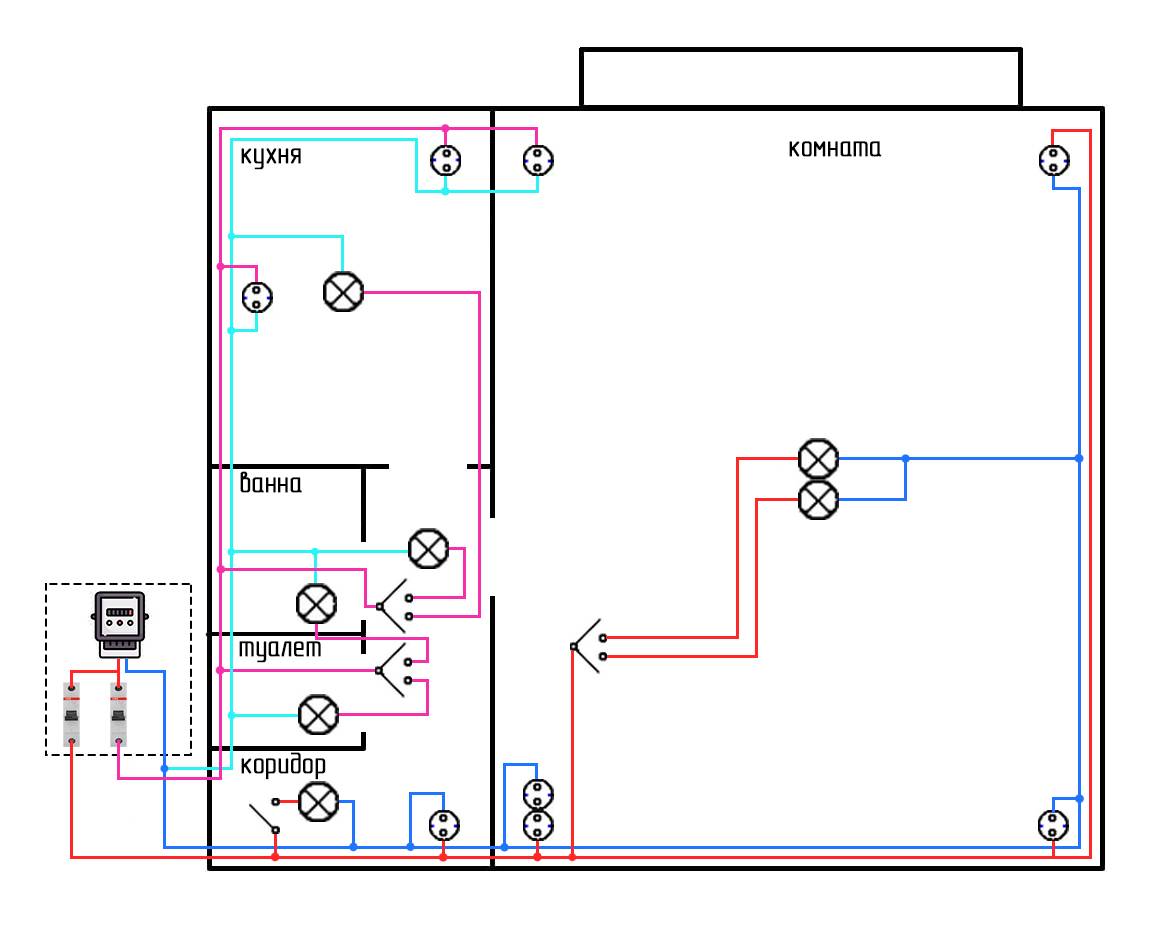

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.

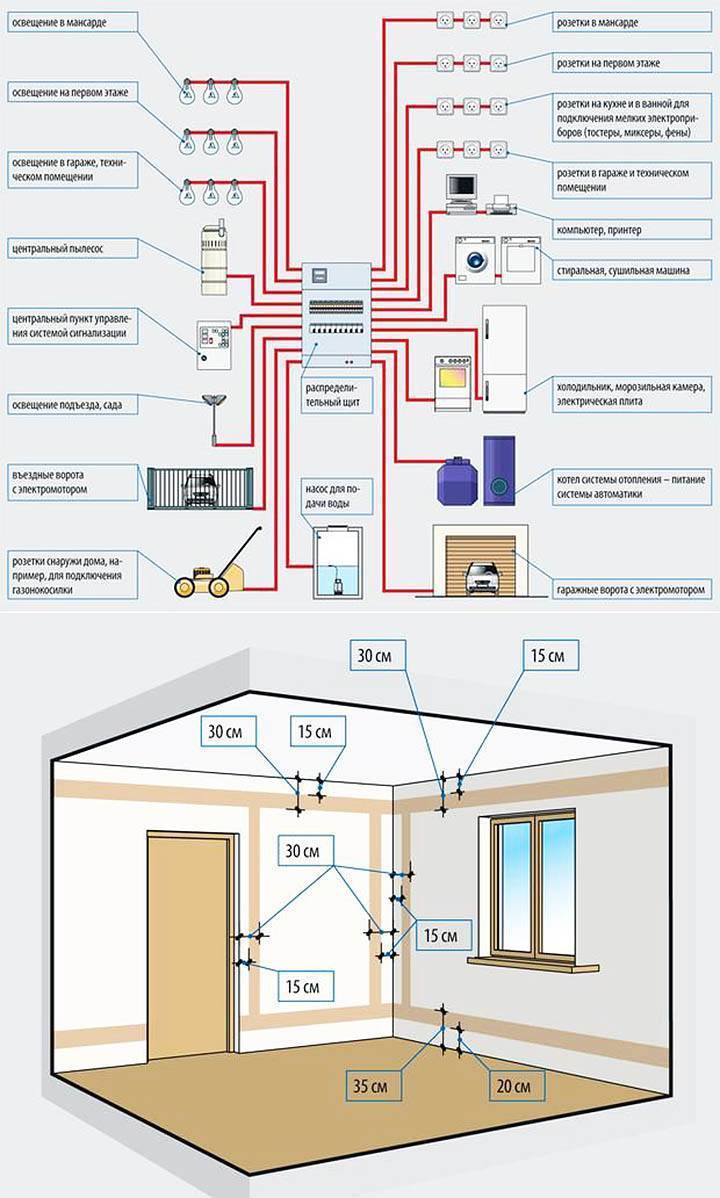

2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Особенности крепления проводки

При закреплении проводки на стенах с использованием только алебастра есть один недостаток. Раствор быстро сохнет и приходиться постоянно замешивать свежий. Скобы удерживают провод не недостаточно прочно и могут отваливаться в процессе ремонтных работ. Гвозди в процессе крепления способны незаметно для монтажника повредить провод и вызвать короткое замыкание.

Разводку проводов на кухне лучше крепить, используя скобы и дополнительно замазывать алебастром или шпатлевкой. В этом помещении обычно прокладываются тяжелые кабели, рассчитанные на большую нагрузку, поэтому между скобами нужно делать расстояние поменьше.

Иногда нужно штробить как стены, так и пол

Проектирование электропроводки

Главные требования, которые предъявляются к электрической проводке, указаны в ПУЭ и СНиП

Очень важно соблюдение данных правил и требований в квартирах для обеспечения их пожаробезопасности

Итак, прежде чем проводка будет уложена своими руками в квартире, нужно познакомиться с тем, каким образом она устроена. Чаще всего схема электропроводки стандартная, и здесь нет чего-то сложного.

Главные элементы

Основным элементом в квартирной схеме электрической проводки является внутриквартирный щиток. Именно сюда от главного силового щитка, который находится на лестничной площадке, укладывается, по пути проходя через специальные предохранители, электрический провод.

Щиток укомплектован несколькими автоматическими выключателями, устройствами защитного отключения и электрическим счётчиком. Все данные элементы находятся в едином узле и закреплены с помощью вспомогательной шины и крепёжной рейки.

От количества помещений в квартире зависит количество внутренних линий электропитания. Это также повлияет на мощность, которая требуется для работы определённых электроприборов. Они могут требовать дополнительной отдельной прокладки линии. Чаще всего проводов два: «фаза» и «ноль», в определённых случаях может находиться третий – «земля».

Мы уверены, что Вам будет полезна статья о принципе работы герконового выключателя.

Расчёт

Проводка в квартире своими руками от щитка может быть выполнена после некоторых расчётов. Проводятся они несколькими способами:

• по формуле: P/U=I, где сила тока обратно пропорциональна напряжению в электросети и прямо пропорциональна мощности;
• данный вариант, в отличие от предыдущего, чуть проще; нужно сложить отдельно электроэнергию, потребляющуюся приборами, которые находятся на одной линии, к результату дополнительно необходимо прибавить приблизительно 15%.

Поиск каналов

Чаще всего в панельном многоквартирном доме электропроводка скрытая, а именно расположенная за гипсокартоном или в штробе. Потому процесс прокладывания проводки своими руками в квартире обязан начинаться с поиска каналов. Вначале определим, что же собой представляет канал в стенах, который предназначен для скрытой электропроводки. Чаще всего это полимерная трубка, которая имеет заглубление приблизительно 40-50 мм, оснащённая гофрой в местах закругления и выхода наружу.

Установка розеток

Как правило, в старых советских домах электрические штепсельные розетки располагались где придётся. У некоторых на расстоянии вытянутой руки, а у некоторых на уровне одного метра от пола.

Сегодня правильной установкой розеток является 40 см от поверхности пола

Вначале это может казаться странным, но здесь есть логика: эти розетки почти незаметны за мебелью, их случайно не заденешь, во время подключения они ближе к цели, а самое важное, электропроводка в квартире требует гораздо меньше кабеля. Наверное, единственный недостаток – при подключении утюга или пылесоса нужно будет наклоняться, а не подпрыгивать

Если данную логику продолжать, то можно расположить электрическую розетку около плинтуса. В этом случае небольшая высота при мытье полов или затоплении вызывает опасность попадания воды. Именно по этой причине, если устанавливается новая электропроводка в квартире, то по стандарту розетки необходимо устанавливать на уровне 40 см от поверхности пола.

Варианты прокладки провода

Монтаж электрической проводки в квартире своими руками – это дело довольно сложное. Но в этом случае можно быть совершенно уверенным в том, что все выполнено правильно. Есть три основных варианта прокладки электрического провода:

• в пластиковом коробе;
• в гофрированной трубке;
• под штукатурку.

Каждый из вышеперечисленных вариантов является правильным, потому в этом случае выбор только за вами. Причём не стоит забывать, что необходимо иметь точное понятие, в каком месте проходит провод, иначе любой закрученный шуруп может являться причиной отключения холодильника (в хорошем случае), в худшем – поражение током.

Как лучше проводить электропроводку?

Скрытая электропроводка производится внутри стен, под декоративной обшивкой либо иными конструктивными декоративными элементами. Самой безопасной является проложенная электропроводка под гипсокартон в квартире, поскольку она защищена надёжно от каких-то механических воздействий. Но этот вариант укладки наиболее трудоёмкий и потребует умения одновременно обращаться с несколькими инструментами.

Комбинированный способ прокладки электропроводки в себя включает её укладку в плинтусах с кабельным каналом и коробах. Этот вариант в себе совмещает одновременно преимущества открытой и закрытой прокладки – эстетичный вид и безопасность.
