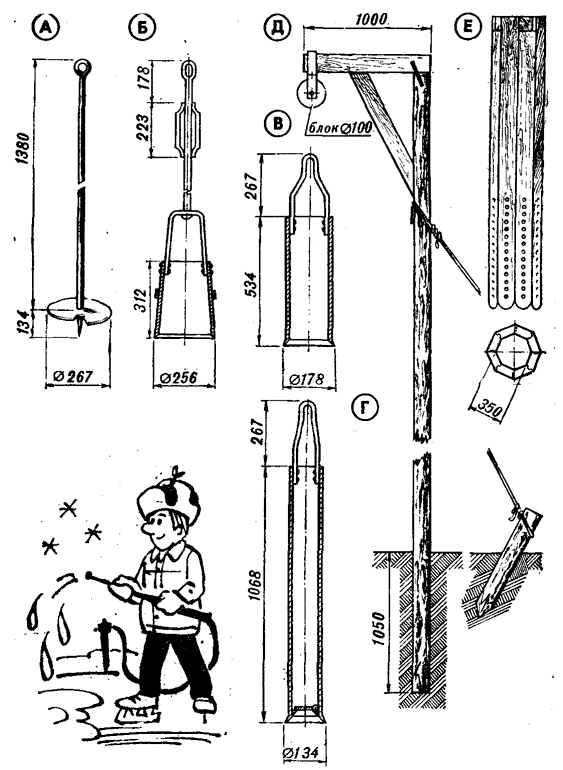

Простая желонка своими руками: чертежи и фотографии

Особенности бурения желонкой

Этапы бурения желонкой.

В зависимости от характеристики грунтов порядок выполнения буровых работ с применением желонки может отличаться:

1. Если скважина обустраивается на песке, опускать желонку без обсадной колонны можно на глубину не более 10 см.
2. Бурение с помощью желонки предполагает подачу воды для укрепления стенок шахты.
3. Для эффективной очистки мокрого утрамбованного песка дополнительно применяют специальное долото.
4. При бурении шахты на верхнем водоносном слое используют изделие длиной 2 см с клапаном лепесткового типа, усиленным уплотнителем из кожи.
5. Обсадная труба при подъеме желонки на плывунах должна не только опускаться, но и проворачиваться, для чего необходимы усилия 2-3 человек.
6. На сложных грунтах конструкцию используют при выемке разбитого долотом грунта, при этом конструкцию приподнимают на 10-15 см.

На мягких пластичных почвах порода остается в желонке и при отсутствии клапана, поэтому емкость поднимают на поверхность каждые 0,5-0,7 м. Это выполняется для того, чтобы не повредить конструкцию при подъеме заполненной до верха емкости. Очищают скважину до тех пор, пока в желонку после удара не перестанет набиваться песок и глина.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Сборка

Нехитрое устройство желонки для очистки скважины своими руками позволяет изготовить ее без особого труда. Для этого потребуется только придерживаться поэтапного руководства.

Схема желонки с шариковым клапаном.

Необходимо подготовить все требуемые материалы:

• кусок трубы длиной 80 см и внутренним диаметром 59 мм;
• металлический шар 4 см в диаметре;
• толста проволока;
• толстая шайба с воронкообразным верхом;
• металлический дугообразный прут;
• капроновый шнур или металлический трос.

Из специальных инструментов для работы потребуется только сварочный аппарат и вспомогательные приспособления для сварки. Все детали нужно соединить между собой, чтобы получилось требуемое устройство.

Сначала к нижней части куска трубы нужно приварить шайбу, чтобы она образовала дно трубы. Нижняя часть шайбы может иметь форму обратной воронки или быть плоской.

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

• металлическая труба, которая будет выступать в роли корпуса;
• клапан;
• аппарат для сварки;
• трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

• обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
• масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.

Инструкция: как сделать надежную желонку самостоятельно

Чтобы сделать надежную желонку для чистки домашней водяной скважины, потребуются:

• Толстостенная труба (толщина стенки 4 мм), стальной прут или кусок арматуры, болты с шайбами.
• Металлический шар, стальной конус.
• Болгарка для резки металла, затачивания края.
• Прочный стальной провод или крюк для ручки.

Как изготовить корпус

В качестве ствола инструмента можно использовать кусок трубы из чугуна или стали. Чугунную конструкцию придется соединять с помощью специальной сварки, поэтому лучше взять толстостенную газопроводную или водяную трубу.

Толщина стенки не должна быть менее 2 мм, оптимальный срез стенки – 4 мм. Длина зависит от того, каким способом планируют поднимать снаряд. Если вручную – достаточно отрезка до 100 см. Следует учесть, что к весу устройства добавится масса поднятого мокрого грунта. При наличии установки с лебедкой можно существенно увеличить длину: не придется полностью поднимать инструмент слишком часто.

В верхней части корпуса вырезают отверстие. Если специального инструмента нет, на стенке высверливают по контуру окна отверстия, выбивают кусок стали зубилом.

Шариковый клапан: сборка из подручных средств

Как сделать желонку, оборудованную шариковым клапаном, для бурения песчаных скважин? Необходим мяч и стальной конус. Шар из металла сложно найти в продаже: можно заказать у токаря или сделать самостоятельно. Первое, что нужно – определить диаметр. Сфера должна свободно перемещаться внутри корпуса, ее диаметр – меньше на 1 – 1,5 см внутреннего диаметра трубы.

Для самостоятельного изготовления подбирают обычный детский мячик. Разрезают на две половины. Каждую наполняют грузом: кусочками металла, дробью, рыбацкими оловянными грузилами. Заливают водостойким клеем. После высыхания клеевого состава вынимают полусферы из заготовок и склеивают.

Внутри корпуса монтируют ограничитель, который не даст сфере вылететь из трубы. Достаточно приварить металлический палец внутри верхней части трубы.

Правила устройства плоского и лепесткового клапанов

Гораздо проще сделать самостоятельно желонку с откидным (плоским) клапаном. В качестве запирающей поверхности используют сталь, пластик и даже твердую толстую резину. Но лучше сделать металлический круг: не будет риска отрыва или поломки, и не придется прерывать работу для ремонта инструмента.

Из стали вырезают круг немного меньшего диаметра, чем внутренний диаметр корпуса. Готовят откидной механизм, который можно приварить непосредственно на внутреннюю стенку нижней части трубы.

На кусок прута или арматуры одевают два одинаковых металлических толстых провода с ушками, чтобы свободно поднимать клапан. Верхние края приваривают или крепят болтами к основанию клапана.

Режущий край: правила изготовления

Нижний конец корпуса необходимо превратить в острый инструмент для врезки в грунт. Хорошо заточенным инструментом гораздо легче желонить скважину своими руками. Существуют 2 варианта оформления режущего края: плоский и лепестковый в форме выступающих зубьев. Плоский край тщательно зашлифовывают по наружному краю. Внутренний край стачивают по направлению вовнутрь, придавая краю форму конуса. Поверхность затачивают. Если есть возможность, лучше закалить сталь: после такой обработки инструмент долго не затупится и не сломается. Если формируют зубья, то обработка краев происходит аналогично, но каждый элемент обрабатывают отдельно. После закаливания можно обработать режущий край защитным грунтом или краской. После окончания работы проверяют, нет ли выступов на наружной поверхности: при ударе инструмент может повредить стенку обсадной трубы.

Ограничитель и ручка: завершающий этап

Верхнюю часть желонки для водяной скважины необходимо оборудовать крепежом для фиксации крюка. Можно просверлить два отверстия, а вместо ручки использовать прочный стальной провод.

Второй вариант – приварить внутри верхнего края поперечный кусок арматуры, равный по длине диаметру трубы. В этом случае ручка одновременно будет и ограничителем.

Если монтируют подвесной крепеж, на конце трубы фиксируют металлическую сетку с крупными ячейками, или приваривают тонкую арматуру крест-накрест. В продаже есть готовые ушки из стали на трубах разного диаметра – можно купить готовый надежный крюк.

Желонка – особенности конструкции

Желонка является устройством, которое способно эффективно и быстро очистить скважину. Ее конструкция достаточно проста, но она может заменить дорогостоящую технику, которую для чистки скважин применяют специализированные компании.

Конструктивно желонка состоит из обычного отрезка трубы определенного диаметра и размера, которая оснащена специальной клапанной системой и длинным тросом, позволяющим опустить конструкцию на необходимую глубину.

Виды клапанов:

1. Шаровые клапаны считаются самыми надежными. Выполненный в шарообразной форме клапан должен иметь подходящий к трубе размер. Поэтому чтобы изготовить своими руками такую желонку, необходимо будет подобрать нужного размера металлический шар.

2. Лепестковые клапаны выполняются из полимерного материала или из тонкой стали. Конструкция с таким клапаном проста в изготовлении и очень эффективна в применении. Недостаток лепесткового клапана – небольшой срок работы.

Принцип работы клапана заключается в том, что он пропускает грязь только в одном направлении, после чего закрывается.

Отличаются желонки только видами клапанов. Использоваться же они могут не только для прочистки скважин, но и для их бурения.

Желонка буровая и особенности ее использования на разных грунтах

Проведение буровых работ желонкой по популярности стоит на последнем месте — процесс трудоемкий, длительный и малоэффективный, неприемлемый для больших расстояний. Если абиссинскую скважину глубиной до 30 м частники бурят в течение светового дня, то специальной заводской буровой желонкой без применения спецтехники проходят около 1 м в час.

В бытовых условиях самодельной желонкой ударного принципа действия (ее бросают с высоты в шахту) можно пробурить мелкую скважину глубиной около 10 м, если сделать более сложную конструкцию с вращением трубы и подачей воды в канал, достигают глубин до 20 м.

Заводская желонка для ручного бурения скважин на воду по конструкции не сильно отличается от бытовой лепестковой, основная разница заключается в методе освобождения от поднятого грунта и наличии системы труб, с помощью которых производится вращение и опускание на большую глубину. При проведении буровых работ желонкой с увеличением глубины к ней последовательно подсоединяют трубы на резьбу или через втулки со сквозными диаметральными отверстиями. Через аналогичные отверстия производится вращение трубопровода, приваренного к желонке, толстым прутом вокруг его оси. Для освобождения от грунта, клапанная часть отделяется от основной и грязь выливается через нижний торец без переворачивания корпуса.

Разновидности буровых желонок

Бурение с помощью желонки в различных грунтах имеет следующие особенности:

• При наличии плывунов удобнее всего проходить их с помощью желонки. Для этого предварительно проделывает винтовым буром неглубокий канал и помещают в него обсадную трубу. Погружают в нее желонку и начинает проводить бурение, постоянно извлекая на поверхность грязевую массу от плывуна и одновременно углубляя обсадную трубу, оказывая на нее физическое давление. Таким образом, происходит бурение с одновременной установкой обсадной колонны, предотвращающей размывание скважинного канала поверхностными грунтовыми водами.
• Принцип работы желонки связан с извлечением на поверхность грязевой массы, поэтому при проведении буровых работ с одновременным монтажом обсадной колонны в случае сухого песчаного грунта, канал постоянно наполняют водой и затем извлекают наружу осадочную смесь.
• Мягкую глинистую породу не всегда рационально растворять водой. Иногда проще снять мешающий клапан и вкручивать в глину только полую трубу, при этом пластичная и липкая масса будет оставаться в трубе при подъеме на поверхность без присутствия клапана.
• Если при бурении на пути встречается слой гравия или щебня, обсадную колонну не забивают, а приподнимают немного вверх во избежание уплотнения каменной массы. Желонку вращают с оказанием меньшего давления на грунт, замедляя скорость проходки и немного увеличивая количество поданной в канал воды.
• Трубу поднимают после проходки 0,5 — 0,7 м, с углублением из-за возросшей массы конструкции интервал расстояний сокращают с учетом прилагаемых физических усилий.

Бурение скважины с помощью желонки

Механическая желонка — основной вариант ручной прочистки скважин при отсутствии погружного дренажного или вибрационного электронасоса, которые наиболее часто используют для прокачки заиленных скважинных источников. Желонку для скважины несложно изготовить по чертежам самому при наличии труб подходящего диаметра и металлических пластин, при этом можно обойтись без сварочного аппарата. Конструктивное исполнение желонки не рассчитано на проведение индивидуальных буровых работ кроме специальных случаев борьбы с плывунами, для этого намного проще воспользоваться обычным буром в сочетании с технологией гидробурения.

Клапанные системы для желонки

Конструкция желонки для скважин предполагает наличие клапана, который удерживает илистые отложения внутри емкости. Если запорная деталь примыкает к ней плотно, эффективность очищения повышается. При изготовлении инструмента используют 2 варианта исполнения клапана — в виде металлических заслонок (лепестков) или шара.

Схема клапана для желонки.

Изготовление шарового клапана

Механизм состоит из металлической воронкообразной шайбы и тяжелого круглого элемента, который закрывает ее устье. Полость в клапане должна быть широкой, т. к. предусматривается захват большого объема грязи. При необходимости отверстие растачивают, насколько позволяет диаметр шара.

Его можно изготовить на станке, используя чертежи, или сделать своими руками из подручных средств, например из полого резинового мяча. Изделие разрезают на 2 половины, а затем наполняют обе части эпоксидным клеем, смешанным с дробью либо деталями старых подшипников. Готовые фрагменты склеивают и шлифуют. Размер шара должен составлять около 60-75% диаметра обсадной трубы.

Если желонка погружается в шахту, грязевой поток оказывает давление на заслонки клапана и они поднимаются, пропуская содержимое ствола в трубу. При подъеме цилиндра утрамбованный пласт грязи заставляет пластины опуститься и перекрыть нижнюю часть колонны.

Конструкция лепесткового клапана

Этапы изготовления лепесткового клапана.

Элемент имеет простую конструкцию и выглядит как овальная пластина, разделенная поперечным шкивом. Чаще всего такие заслонки делают из полимера или тонкого металлического листа.

Изделие устанавливают в центре колонны, за счет чего оно выгибается к краям и упирается в стенки камеры. Для лучшего его прилегания трубу оснащают уплотнителем из кожи либо резины. Одна из разновидностей клапанной системы этого типа закрывается посредством стальной пружины.

Работает устройство по принципу шторок. При опускании приспособления в шахту на заслонки оказывается давление грунта, и они поднимаются, при этом внутреннее пространство заполняется грязевой массой. При подъеме осадочная порода давит на пластины, они опускаются, перекрывая проходной канал и препятствуя выходу грязи наружу. Основным недостатком таких клапанов является быстрый износ из-за высокой механической нагрузки.

Подготовительные работы

Для сборки конструкции выполните следующее:

• Закрепите бревна между собой брусками или рейками, что не позволит им разъезжаться. Металлические трубы соедините сваркой.
• Второй вариант обеспечения устойчивости приспособления: вкопайте каждую ногу на глубину 0,7-0,8 м, подложив под них доски или бревна длиной 1 м. Опоры копра устанавливайте в ямы одновременно.
• Установите треногу в месте, где планируется выкопать скважину.
• К верхней части закрепите блок.
• Протяните через блок канат и подсоедините к лебедке или вороту.
• Закрепите к канату тяжелый предмет и опустите его на грунт. Он укажет центр отверстия.
• Выкопайте яму размерами 150×150 см и глубиной 100 см вокруг отмеченного места.
• Стенки укрепите щитами.

Желонка своими руками

При наличии сварочного аппарата и некоторых навыков работы с железом желонка своими руками делается за несколько часов.

Желонка с шариковым клапаном своими руками (без токарных работ)

Этот вариант шарикового клапана собирается из запчастей, которые можно купить в магазинах. Для изготовления использована водопроводная труба диаметром 89 мм. Куплен также переходник концентрический 89*57 мм, и шарик от подшипника диаметром 60 мм.

Все что нужно для изготовления желонки с шариковым клапаном

Шарик прекрасно входит внутрь переходника и там застревает. Но прилегает неплотно. Чтобы подогнать все лучше, внутренняя поверхность переходника обработана шкуркой — подогнана почти идеально.

Так все выглядит в полусобранном виде. Внизу справа сфотографирован шарик в переходе — так это будет внутри

Переход узкой частью вставляется в трубу, и приваривается. Шарик закидывается внутрь, приваривается стопор. И последний штрих — сделать крепление для троса или шпагата. Все, желонка своими руками готова.

Возможно, вам будет интересно прочесть о том, как очистить воду из скважины.

Как сделать желонку самому дома

Если нужно почистить скважину, а листового металла и сварки для серьезных работ под руками нет, есть выход: желонка с клапаном из пластиковой бутылки.

Самодельная желонка с клапаном из пластиковой бутылки

Этот вариант подойдет для чистки скважины, но не для бурения. Нужен болт, длинна которого чуть больше, чем диаметр трубы для желонки и гайка. Отступив два-три сантиметра от края трубы, одно напротив другого, сверлятся два отверстия. Их диаметром совпадает с диаметром болта.

Клапан вырезается из пластика. Он представляет собой эллипс. Меньший диаметр эллипса равен диаметру трубы. Вырезать его нужно очень точно, чтобы вставленный внутрь он плотно прилегал к стенкам. Вырезанный клапан в середине будет крепится к болту, для этого в пластике проделывают четыре отверстия, через которые продевают проволоку. Как все это собирается показано на фото внизу слева.

Только такое крепление, как на фото сверху, очень ненадежно. Через несколько ударов ваш снаряд может оторваться, и вам придется решать, как достать желонку из скважины. Лучший вариант крепления — цельный, без швов и скруток. Как это сделать станет понятно, если посмотрите видео. Там, кстати, есть важная вещь — как сделать зацепы, чтобы при необходимости можно было желонку вытащить из скважины.

Об организации автономного водоснабжения из скважины или колодца читаем тут.

Как работает

Желонка используется при бурении рыхлых, осадочных и сыпучих прод (галечник, песок, гравий и т.п.). Также ее применяют при очистке скважин от ила или песчаных пробок, для увеличения дебета. В любом случае принцип один: снаряд сбрасывается в скважину. Под воздействием силы удара клапан открывается, внутрь попадает какое-то количество грунта. Обычно его немного. Потому ее приподнимают немного вверх, и снова сбрасывают. Так повторяют до тех пор, пока вся внутренность трубы не заполнится.

Полную желонку достают, переворачивают вверх дном и высыпают грунт. Вот тут и пригодится отверстие в боку: через него чистить легче и можно дотянуться рукой до клапана.

Резко сбрасывая желонку в скважину, в нее набирают грунт. Клапан мешает ему высыпаться обратно

Эта технология называется ударно-канатной (понятно, почему). И бурение, и чистка требуют многократного повторения этой операции. Только для очистки скважины может понадобится несколько дней работы — от двух-трех до семи-восьми, а для пробивки и того больше.

Работа тяжелая: если для чистки скважины достаточно отрезка трубы длинной в один метр, то для бурения ударно-канатным методом желонка бывает 2-4 метров. Причем чем тяжелее получается снаряд, тем лучше: более эффективно рыхлится и добывается грунт, быстрее бурится скважина.

Чтобы сделать работу немного легче, ставят треногу, канат пропускают через систему блоков. Такая установка даже без наличия привода делает работу намного легче.

Тренога для желонки

Иногда самодельная желонка получается недостаточно тяжелой: сила удара получается незначительной и работа идет медленно. В этом случае требуется утяжеление. Есть несколько способов утяжеления:

• Залить верхнюю часть трубы бетоном.
• Перед желонкой прикрепить груз (как на фото выше). Только учите, что соединение должно быть прочным, но подвижным.
• Изготовляя желонку своими руками, использовать толстостенную трубу. Если найдете с толщиной стенки в 1 см, никакие другие способы утяжеления нужны не будут: снаряд будет тяжелый.

https://youtube.com/watch?v=p-hVdwfiapU

Как правильно чистить скважину желонкой

Процесс использования для работы этого инструмента достаточно трудоемкий, но безопасный и экологически чистый, в отличие от химического, биологического методов очищения с помощью реагентов.Скважина не осыпается.

Технология произведения работы следующая.

• Желонку на тросе отпускают в свободный полет по водозаборной трубе скважины.
• При падении зубцы и острые торцы трубки впиваются в слой грязи, баламутят его, он устремляется внутрь прибора.
• Шар, прикрепленный на петле, под напором воды взлетает, затем опускается, преграждая выход мусору.
• Повторное погружение забирает еще часть грязного слоя, после чего желонку вытягивают вверх. Клапан прочно сдерживает внутри органические и неорганические отложения.
• Лучше привязать трос к лебедке, самодельный агрегат весит много.

Нельзя запускать ее и вытаскивать из водозаборной трубы рывками.

Работа в разных грунтах

Бурение скважин в разных грунтах имеет свои особенности. При прохождении песчаных грунтов, применяют обсадные трубы.

Без них скважина осыплется. Желонка углубляется на половину длины.

При сильном углублении, возможен обвал, при котором снаряд засыплет и его нельзя будет достать.

Для облегчения работы, в скважину заливается вода (про насосные станции для водоснабжения частного дома написано здесь). Она размягчает грунт и предотвращает обвалы.

Плывун проходят, постоянно, углубляя обсадную трубу. Используется снаряд, длиной больше 2 метров.

Особенности плывучих песков затрудняют использование устройств с шариковым клапаном.

Работу проводят вдвоём:

один человек выбирает грунт желонкой с плоским клапаном, второй постоянно опускает обсадку.

Чем быстрее опускается труба, тем быстрее пройдете плывун.

ВНИМАНИЕ! Если не удаётся опустить обсадку мускульными усилиями, на верхний край трубы устанавливается площадка с грузом. Вся конструкция поворачивается при помощи рычага. Вся конструкция поворачивается при помощи рычага

Вся конструкция поворачивается при помощи рычага.

Прохождение пластов гальки и гравия затруднено высокой твёрдостью таких грунтов.

Перед желонкой в скважину опускают долото, которое размельчает породу. Снаряд, при работе с гравийно-галечными пластами, поднимается на 10 сантиметров, удары должны быть мелкими и частыми.

В глинах и суглинках работают без обсадной трубы. Плотную глину предварительно рыхлят долотом на полметра.

После разрыхления выбирают грунт желонкой с плоским клапаном. При прохождении сухого глинистого слоя в ствол добавляют 2-3 ведра воды.
