Беседки из поликарбоната (54 фото): особенности, преимущества, сборка своими руками

Где выбрать место для установки

Выбрать место для дачи из поликарбоната несложно.
Если конструкция нужна для чая и завтрака, то лучше разместить ее возле дома, это поможет хозяину спокойно накрыть стол и убрать грязную посуду.

В пластиковых беседках, которые располагаются во дворе, можно сформировать место для переносного или стандартного мангала. Но тогда нужно учитывать правила пожарной безопасности. Если в здании планируется открытый очаг, лучше возводить его не на деревянном каркасе, а на металлической каркасной конструкции.

Модель, которую вы будете использовать для одиночного отпуска или в качестве рабочего места, лучше всего расположить вдали от дома. Если в этой беседке не предусмотрено проем каркасов с прозрачным заполнением, то для нее выбирается место с подветренной стороны, защищенное забором или стенами коттеджа.

Как правильно выбрать материал

На сегодняшний день выпускается всего две основных разновидности поликарбоната – сотовый и монолитный.

Монолитный поликарбонат

Из этого материала получаются очень красивые беседки, так как он отличается высокой степенью прозрачности. По внешнему виду монолитный поликарбонат напоминает обычное стекло, но при этом характеризуется гораздо меньшим весом и большей прочностью. Выпускается как гладкий, так и перфорированный его вариант. Какой лучше подойдет в данном конкретном случае, решать, конечно, самим хозяевам участка.

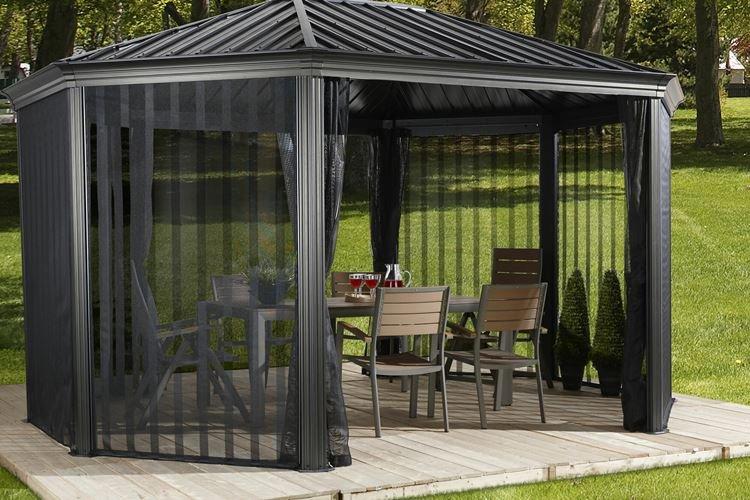

Закрытые беседки из поликарбоната. Фото легких конструкций из монолитного поликарбоната

Беседки из этой разновидности строят, но достаточно редко. Если вы хотите возвестисооружение с очень красивым дизайном, выбирайте эту разновидность. Однако, стоит знать, что обойдется такой вариант не слишком дешево.

Из прозрачного монолитного поликарбоната можно строить очень красивые сооружения

Сотовый поликарбонат

Данная разновидность – вариант оптимальный в отношении цены и качества. Сотовый поликарбонат выглядит не так эффектно, как монолитный, однако отличается большей практичностью. Весит от еще меньше и стоит дешевле. Для возведения беседок обычно используется двухслойный или трехслойный вариант. В первом случае сооружение прослужит порядка 20-30 лет, во втором – 50-ти. Однако обойдется беседка с покрытием из трехслойного варианта, конечно же, дороже.

Для строительства беседок сотовый поликарбонат подходит просто идеально

О чем следует знать еще

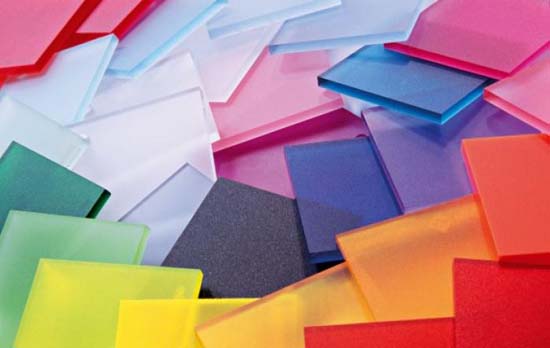

Обе эти разновидности могут иметь самые разные оттенки. Однако для беседок чаще выбирают прозрачный вариант, молочный или бронзовый. В этом случае не искажаются оттенки находящихся внутри предметов.

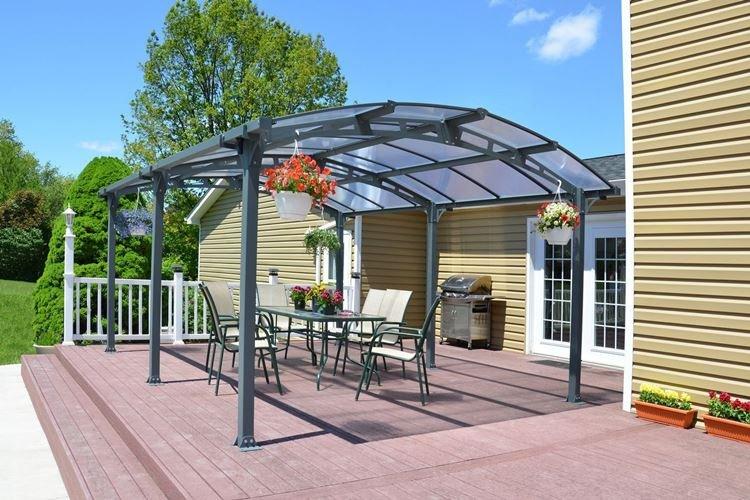

Беседка из поликарбоната. Фото конструкции, обшитой прозрачным материалом

Современный поликарбонат может быть изготовлен как из первичного сырья, так и из переработанных пластиковых бутылок. Любые уличные сооружения – навесы, теплицы, беседки, возводятся только с использованием первого варианта.

Напоследок предлагаем вам посмотреть видео, которое, возможно поможет вам лучше разобраться с тем, как крепить листы поликарбоната на каркас беседки. [su_youtube url=»https://www.youtube.com/watch?v=fTKNPnbZt60″]

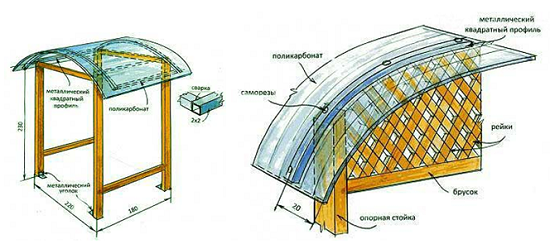

Чертежи и размеры

Сначала необходимо создать эскиз. Постройка должна быть установлена на более подходящем месте. Чтобы составление проекта прошло более быстро, можно воспользоваться несколькими советами профессионалов:

• сначала выбирается вид беседки – она может быть открытой или закрытой;
• затем тщательно обдумывается, каким будет дизайн будущей постройки;
• выбирается расположение беседки – она должна быть не слишком далеко от основного здания;
• размеры строения следует соотнести с габаритами близко расположенных конструкций;
• чертежи беседки должны отображать разрезы постройки, ее размеры, фасадное изображение.

При необходимости соорудить беседку закрытого типа следует продумать схему эффективной вентиляции. Это позволит находящимся в помещении людям всегда наслаждаться свежим воздухом.

Основание разрабатывается отдельно от остальных частей постройки. Необходимо продумать, какого типа будет фундамент, каких размеров его стоит возвести. Также следует учесть и размеры проемов для дверей и окон.

Важным этапом является составление чертежа крыши. В нем указываются размеры элементов кровли, ее форма, материал обшивки. Если беседка будет оборудована мангалом или барбекю, необходимо внести в проект план возведения кирпичной кладки.

Чем более тщательным и продуманным будет чертеж, тем выше прочность и надежность постройки. В процессе работ лучше использовать готовые схемы, а также фото сделанных беседок.

Беседка на даче своими руками – инструкция и фото постройки

Большинство беседок имеют лёгкую конструкцию и вес, если у вас именно такой план, то капитальный фундамент вам не потребуется. Вариант с бетонированием площадки под постройку будет более актуальным. Для этого нужно удалить верхний растительный слой с грунта и сделать гравийную подложку, примерно 10 см толщины. Поверх щебня кладётся бетон, примерно 10 см слоем, поверхность выравнивается при помощи правила или отрезка деревянной доски.

Если ваша беседка для дачи будет освещаться в вечернее время, то все электропровода следует заложить в «фундамент» ещё на этапе засыпания гравийной подушки. Все электрические кабели прячутся в специальные пластиковые защитные трубки. Также, ещё до закладки бетона, нужно вмонтировать по углам будущей беседки трубы-основания (предпочтительнее квадратного сечения). Их следует предварительно углубить в землю на 50-80 см. Трубы (подойдут 5×5 см) выполняют роль основных столпов каркаса. На них будет приходиться основной вес всей конструкции. При установке труб используйте строительный уровень и рулетку – все детали должны быть погружены в грунт на одинаковую глубину.

При этом размеры садовых беседок для дачи могут быть какими угодно, однако опорные трубы должны располагаться в каждом углу, а также под несущими стенами (если того требует конфигурация строения). После того, как бетон застынет, к вертикальным трубам-опорам следует прикрепить вертикальные балки – тут вам может понадобиться сварочный аппарат. К этим прогонам впоследствии будут крепиться не только поликарбонатные листы, но и скамеечки для сидения (если это задумано проектом). Металлический каркас даёт широкое поле деятельности для вашей фантазии, по желанию вы сможете скомбинировать такую конструкцию с ажурными деревянными деталями, фрагментами художественной ковки. Вставки из камня (как натурального, так и декоративного), элементы лозы-плетёнки, основательные колонны из кирпича – всё, что нравится вам, гармонирует с общей картиной дома и участка может быть применимо.

Что касается крыши, то односкатная модель, конечно же, является самым лёгким вариантом. Более затейливый дизайн требует усложнённой схемы каркаса, приваривания дополнительных металлических стоек в области верхней рамы. Чтобы повысить жёсткость конструкции может потребоваться добавка промежуточных балок. Их вваривают по краям и посередине каркаса крыши – именно к ним будут прикрепляться листы поликарбоната. На приложенном ниже фото как раз беседка для дачи с крышей из поликарбоната.

Крыша беседки, фото:

Здесь стоит подчеркнуть, что все крепёжные манипуляции должны производиться при помощи специальных термошайб. Эти элементы имеют специальные защитные крышки, являются самыми лучшими вариантами для крепления именно сотового поликарбоната.

Термошайбы, фото:

Если предполагается объёмная беседка из поликарбоната, а её крыша будет состоять из множества отдельных фрагментов, то все места соединения должны быть обработаны силиконом. Для пущей надёжности можно загерметизировать стыки специальной перфорированной лентой. Для лучшего закрепления листов также используются особые Н-профиля, при этом сам профиль прикрепляется к каркасу шурупами или саморезами. Фрагменты поликарбоната вставляются в пазы профиля, если нужно, то дополнительно применяют герметик.

Как уже было сказано выше, ещё одни свободные руки не только не помешают вам, но и оптимизируют рабочий процесс. Подчас согласно конструкционным особенностям приходится изгибать, удерживать и закреплять большие листы, а одному это сделать очень сложно.

Беседка для дачи из поликарбоната, фото:

Чтобы ваша беседка была не только практичной, но и уютной, её можно украсить уместными деталями. Например, те же опорные столбы можно оплести вьющими растениями или приварить к ним надёжные металлические держатели для цветочных горшков. Если беседка имеет небольшие размеры, то боковые стенки стоит дополнительно усилить – так они вполне смогут стать спинками для скамеек. Учитывайте, что все элементы беседки будут постоянно взаимодействовать с погодными проявлениями, перепадами температур, поэтому все детали постройки не должны бояться влаги. Приборам освещения также необходимо иметь высокую степень влаго- и пылезащиты (специальные электроприборы с индексом защиты не ниже IP44).

Какой бы ни была ваша беседка из поликарбоната , фото, представленные выше – это лишь исходные, наиболее распространённые варианты конструкций. Если площадь участка позволяет, а ваша фантазия подсказывает новые нестандартные идеи, эта постройка может стать совершенно уникальным архитектурным творением всем на зависть.

Как сделать беседку из поликарбоната своими руками

В первую очередь необходимо определиться с конструкцией и размерами.

Габариты

Считается, что для компании из трех-шести человек достаточно внешних габаритов 2х2 м, но оптимальна сторона 3 м и более (в противном случае дождь может намочить сидящих под навесом людей). В целом размеры беседки рассчитываются индивидуально, исходя из размеров свободной площадки, предполагаемого количества пользователей и обстановки.

Тип материала навеса/ограждения

Далее необходимо определиться с типом поликарбоната – сотовый или монолитный.

С сотовым все понятно – это две тонкие пластины, соединенные поперечными перемычками, своего рода «ребрами жесткости». Кстати, при выборе этого вида материала необходимо помнить о том, что гнуть их можно исключительно вдоль ребер, ни в коем случае поперек – лист может просто лопнуть.

Монолитный поликарбонат внешне очень напоминает оргстекло и во многом близок к нему по характеристикам. Он выпускается в виде плоских панелей и профиля с волной – по аналогии с профнастилом и шифером. Плоские панели можно гнуть, профиль с волной лучше укладывать на плоские скаты.

Гнуть сотовый поликарбонат по форме каркаса можно только с определенным радиусом, зависящим от толщины листа.

Обратите внимание на:

• радиус изгиба. В таблице он указан в метрах и представляет собой радиус дуги каркаса. Уменьшать это число нельзя, лист лопнет (возможно, не сразу), увеличивать можно;
• расстояние между стропилами и планками обрешетки. Они выбраны для указанной расчетной нагрузки (100, 160 и 200 кг/м.куб.), определяемой как нагрузка от веса материала плюс максимальная снеговая нагрузка в регионе. Подробнее узнать о правильном выборе шага стропил и уточнить снеговую нагрузку для региона можно здесь.

Для монолитного поликарбоната правила изгиба проще – он лучше «ложится» на конструкции и допускает меньший радиус изгиба. Однако для совсем малых радиусов (в одну-две толщины листа) применяется специальное оборудование.

Материал каркаса

Оптимальным материалом для создания каркаса считается профильная труба (с квадратным или прямоугольным сечением, реже круглым) и брус. При этом размеры сечения профильной трубы выбирают исходя из условия прочности, но обычно стойки имеют минимальный размер по стороне (диаметру) 40 мм, стропила и обрешетка – не менее 20 мм. Для крупных сооружений размер сечения увеличивается пропорционально.

Брус и доска, используемые для каркаса, соответственно должны быть:

• для стоек – от 100…150 мм по стороне (например, брус 100х200 мм или 150х150 мм);
• стропила (элементы ферм) – от 50 мм;
• обрешетка – от 20х40 мм.

Если для поддержания крыши используются не одиночные стропила, а фермы, сечение деталей (кроме стоек) можно уменьшить на 10…15%, за счет жесткости связанной конструкции этого будет достаточно.

Вид закрепления опор в грунте

Как уже говорилось, чаще всего опоры бетонируют. Глубина ямы под бетонирование должна быть не менее ¼ высоты стойки, глубина бетонирования – не менее 1/5 высоты. Для крупных конструкций с ограждением также из поликарбоната и легким каркасом, а также в условиях сильного постоянного ветра/разнонаправленных ветров рекомендуется увеличить глубину бетонирования до 1/3 высоты сооружения.

Варианты заглубленных опор: 1 – установка с трамбовкой грунта (с добавлением песка/щебня), 2 – с частичным бетонированием, 3 – с бетонированием на всю глубину, 4 – бетонирование с добавлением щебня и уплотнением бетона. Глубина бетонирования дана из условия высоты стоек примерно 2,5…3 м

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

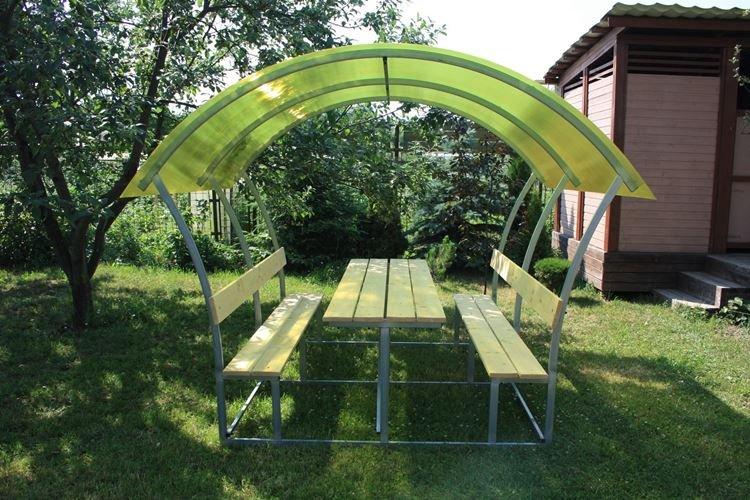

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

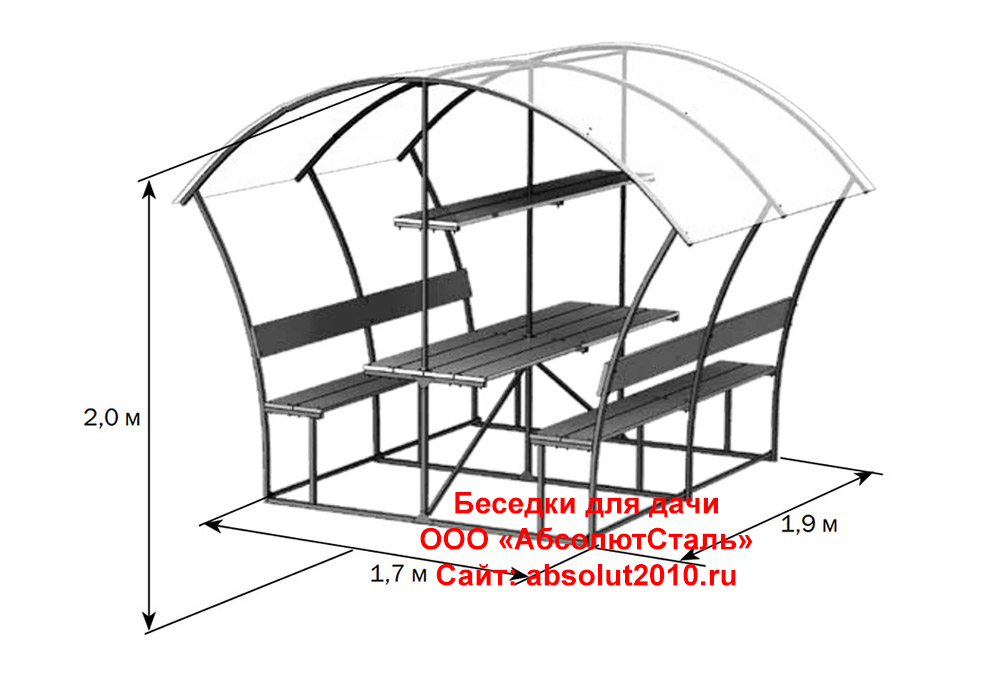

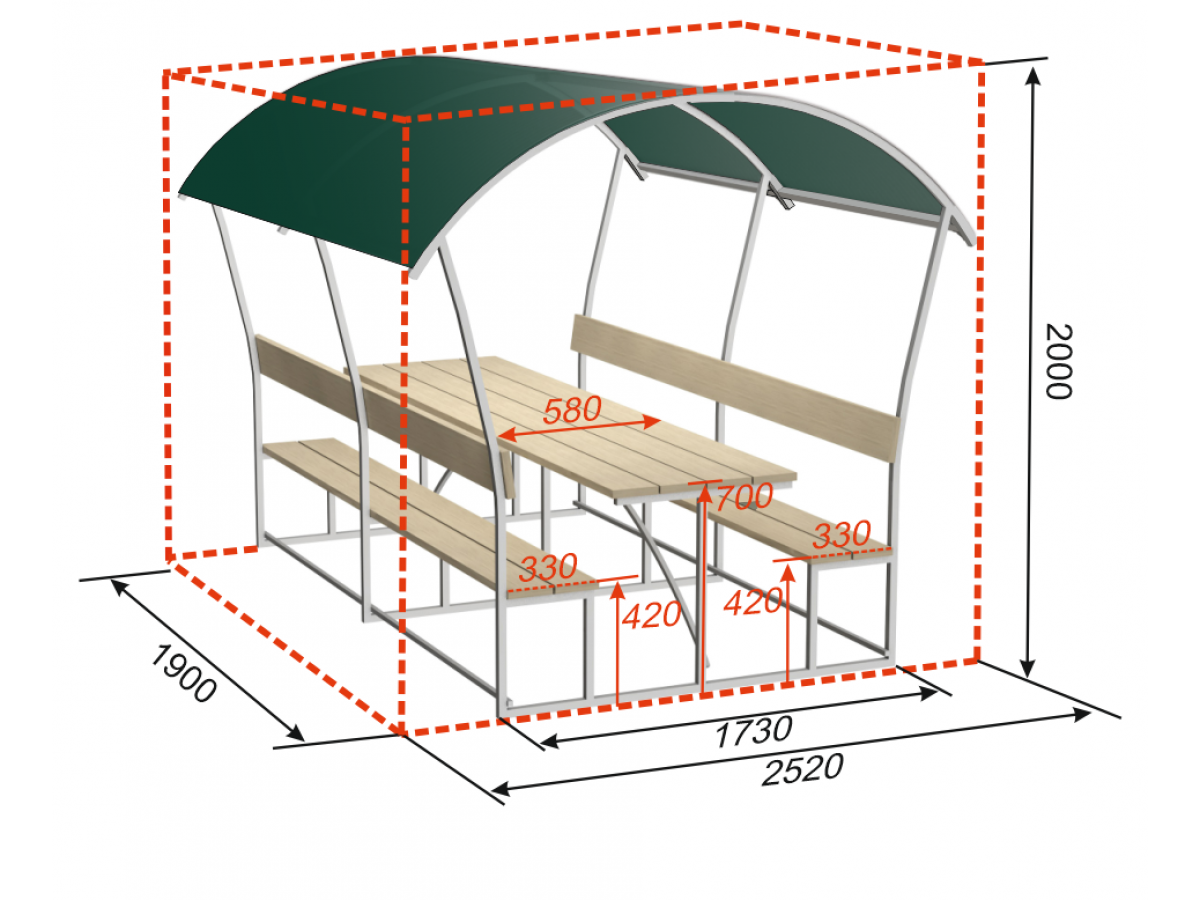

Чертеж простой беседки

• На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
• Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
• Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
• Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
• Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
• Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
• Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
• Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

• Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
• Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.

• На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

• Вся металлоконструкция покрывается специальной краской по ржавчине.
• Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
• Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
• Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

• «Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
• Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
• Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами

Беседки из поликарбоната – фото и идеи

Мы уже рассказали об основных характеристиках и преимуществах поликарбоната для беседок. А теперь делимся несколькими интересными вариантами, которые можно из него построить.

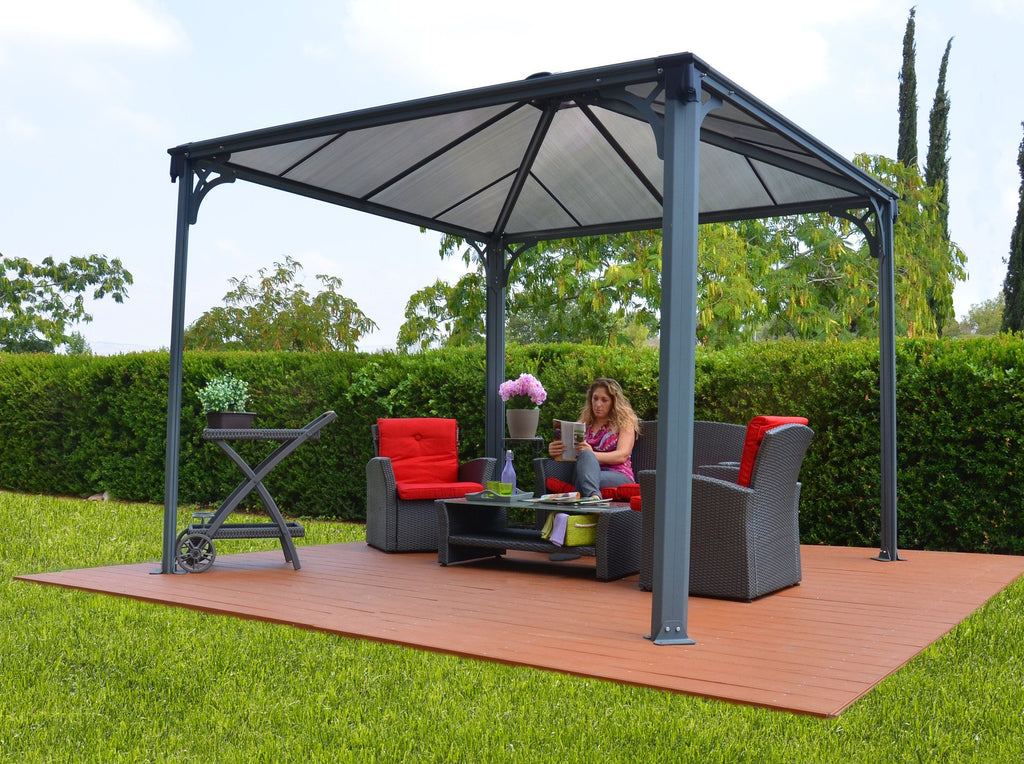

Открытая беседка из поликарбоната

Это самая легкая конструкция совсем без стен или с их минимальным количеством. Поликарбонат нужен для сооружения крыши от дождя и непогоды. Поэтому выбирай листы попрочнее и потолще, и лучше всего – с защитным покрытием против ультрафиолета.

Закрытая беседка из поликарбоната

Это уже полноценный закрытый «домик», в котором можно спрятаться от ливня и ветра. Экспериментируй с цветными и фактурными листами или совмещай поликарбонат с другими материалами. Например, с кирпичными опорами и декоративными коваными элементами.

Мобильная беседка

В отличие от стационарных конструкций, которые устанавливаются на участке раз и навсегда, мобильные можно переносить. И легкий тонкий поликарбонат подходит для задачи лучше всего. Для каркаса используй металлический профиль, но вместо вкопанных опор нужна опорная рама снизу.

Беседка с деревянным каркасом

Сочетание натуральной древесины с современным поликарбонатом – идеальный выбор для современных эклектичных стилей. Такая беседка красива, экологична и впишется в любой экстерьер или ландшафтную композицию. Только не забывай ухаживать за деревом, пропитать его антисептиками и покрыть влагоотталкивающим лаком.

Беседка из поликарбоната с мангалом

Здесь главное правильно оборудовать зону под мангал или печь, а саму беседку вынести хотя бы на 5 м от дома и других построек. Нужен монолитный бетонный фундамент толщиной от 40 см и огнеупорная отделка: печной кирпич, плитка или камень.

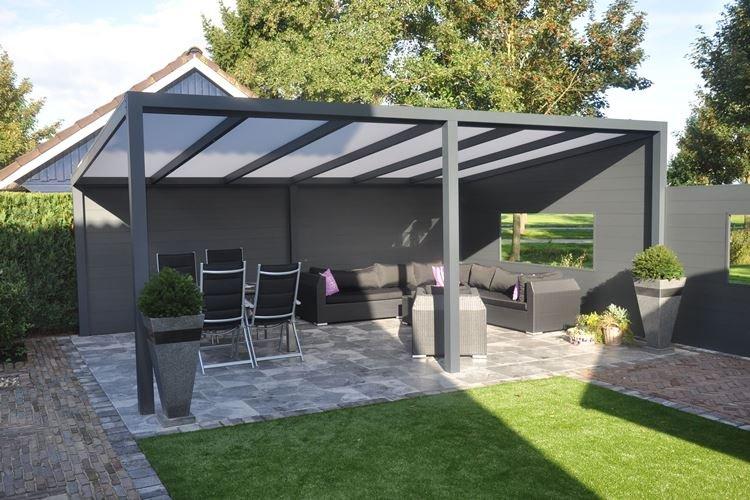

Беседка с односкатной крышей

Это самый простой вариант, для которого достаточно обшить прямой каркас прямыми листами. По тому же принципу делают навесы и беседки, которые прилегают к стене дома. Желательно, чтобы угол был больше 15 градусов и на поверхности не скапливалась вода со снегом.

Беседка с многоскатной крышей

Двух-, четырех- и даже шестискатные крыши для беседок делаются по одному принципу. Главное – правильно нарезать поликарбонат и хорошо обработать все стыки силиконовым герметиком. Технически процесс не особо сложнее монтажа односкатной крыши, но заметно дольше.

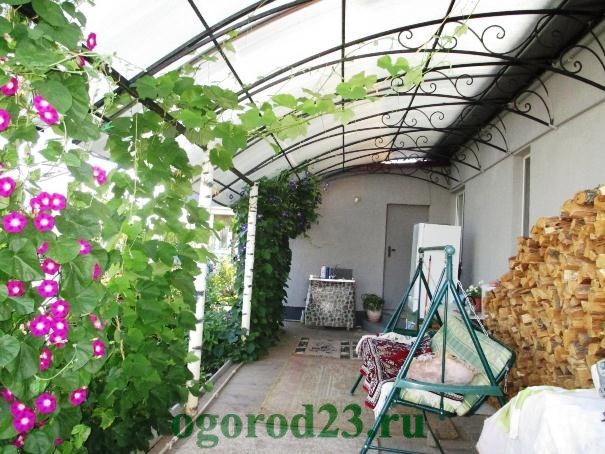

Беседка с арочной крышей

Для такой крыши листы поликарбоната нужно выгнуть дугой для крепления к стропилам. Сотовые листы сгибают сотами вниз – так они прочнее, а внутри не будет скапливаться влага от конденсата. Обязательно нужен крепкий каркас, чтобы прикрепить поликарбонат по периметру, а широкие листы еще и посередине.

Беседка с купольной крышей

На первый взгляд кажется, что сделать такое самостоятельно практически невозможно. На практике гнуть поликарбонат можно даже без нагрева, но обязательно учитывай минимальный радиус. Он зависит от толщины листа: например, для 4 мм это 700 мм, а для 25 мм – уже 5000 мм. В отличие от сотового, монолитные листы можно гнуть в обе стороны.

Последовательность изготовления беседки под поликарбонатом

Чтобы построить беседку из данного материала понадобятся следующие материалы:

• заготовки для каркаса (деревянные рейки или металлические трубы/профиля);
• листы поликарбоната;
• бетонный раствор для заливки фундамента;
• шуруповерт;
• электрическая дрель;
• пила по дереву или сварка.

Место для строительства беседки выбирается тщательно. Площадка под застройку должна быть ровной, с сухой почвой и низким уровнем залегания грунтовых вод

Также обратите внимание на то, чтобы конструкция находилась недалеко от дома, в месте без сквозняков, желательно в полутени деревьев

Предварительно делают разметку на местности для определения размеров планируемой беседки. Для этого по периметру будущей постройки в землю вбивают колышки.

Конструкции из поликарбоната удачней всего смотрятся в стилистике хай-тек, но можно использовать и другие стилевые направления.

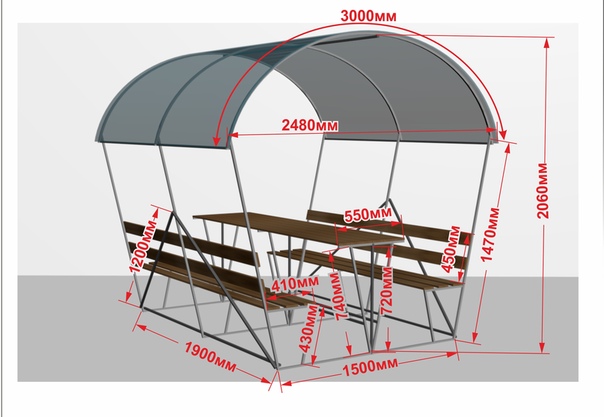

Чертеж беседки из поликарбоната с указанными размерами

Затем приступают к заливке фундамента. Если беседка будет большого размера, ее устанавливают на ленточный фундамент или монолитную плиту, если планируется маленькая постройка – достаточно будет свайного или столбчатого основания.

Опорные стойки устанавливают на песочно-щебеночную подушку и заливают бетоном

По прошествии нескольких суток, когда застынет бетон, можно приступать к выполнению нижней и верхней обвязки конструкции. Для этого могут использоваться либо деревянные бруски, либо металлические профиля. Детали каркаса крепят между собой при помощи болтов, или сварки.

Сборка каркаса сооружения

На следующем этапе проводится установка крыши из поликарбоната. Она может иметь различную форму:

• пирамидальную;
• купольную;
• арочную;
• одно- или многоскатную;
• сложную многоярусную.

После монтажа каркаса, листы поликарбоната при помощи ножовки, или ручной пилы режутся на необходимые размеры (с небольшими припусками в 10-15 мм под швы). Для соединения с каркасом в пластиковых деталях просверливаются отверстия. Далее производится монтаж листов на специальные крепления или саморезы с резиновой шайбой. Для маскировки стыковочных швов в комплекте с материалом поставляются прокладки и угловые соединения.

Варианты навеса для беседки из поликарбоната, фото

Если обшить боковые стены сооружения – получится конструкция закрытого типа. В такой беседке можно проводить время даже прохладными вечерами. К тому же ее можно отапливать.

Примеры оборудованных закрытых беседок из поликарбоната, фото

Какой поликарбонат лучше выбрать

Данный вопрос мы подробно рассмотрели в статье, ссылка на которую находится чуть выше. Вариантов для выбора здесь немного, поэтому я опишу преимущества и недостатки каждого, а затем перейдем к строительству.

1. Сотовый — дешевый, лёгкий и непрозрачный. Позволит вам максимально укрыть беседку от солнечного света при минимальном бюджете. Среди недостатков можно выделить подверженность нагрузкам и отсутствие эстетики. Сотовый поликарбонат разрушается быстрее монолитного и выглядит из-за своей конструкции более «колхозно».
2. Монолитный — подороже, понадежнее, потяжелее, попрозрачнее. Данный тип карбоната выигрывает практически по всем эксплуатационным качествам кроме веса и прозрачности (решается цветной тонировкой). Если вы готовы переплатить несколько раз за качество, тогда этот вариант точно ваш.
