Конструкции самодельных станков
В основе любой циркулярки три главных элемента, два из которых нельзя сделать самому:
- двигатель.
- вал, с фуговальными ножами или простейший, без них.
Третий — станину (стол) несложно изготовить своими силами.
Такую станину можно без проблем сделать своими руками
Также необходимы дополнительные элементы:
- пускатель, выключатель на электродвигатель;
- электрический провод;
- ремень привода;
- шкивы на вал и двигатель.
Основные виды конструкций:
- Диск посажен непосредственно на двигатель, без ременной или редукторной передачи.
- Диск посажен на вал с ременной передачей.
- Вал простейший, только для диска.
- Вал с фуговальными ножами.
Первый вариант самый простой, но с большим недостатком. Высота двигателя «съедает» большую часть рабочего диаметра диска. Если двигатель диаметром, например,200 мм, то диск диаметром 200 мм будет выступать над ним всего на 100 мм. Ещё часть этого расстояния уменьшается за счет креплений двигателя, коробки подключения, толщины рабочего стола.
В итоге реально работать будет только крайняя часть диаметра диска, где наибольший «рычаг» сопротивления вращению двигателя. Даже с большим диском глубина пиления остается небольшой, так как диск выступает мало.
Если установить двигатель с диском сбоку стола, с возвышением двигателя относительно стола, будет ограничена ширина распила. Широкая заготовка будет упираться в корпус двигателя. Удлинять вал электродвигателя насадками нельзя, так как диск должен располагаться как можно ближе к подшипнику. В другом случае возможна децентрация вала, биения и виляние диска.
Второй вариант, простейший вал, также неизбежно «съедает» рабочую высоту диска, но намного меньше. Только на высоту каретки подшипника от центра вала. Поэтому при выборе готового вала высота каретки имеет значение. Для мощных валов это 80-120 мм (40-60 мм от центра вала). Для тонких валов с небольшими подшипниками 60-80 мм (30-40 мм).
Вариант с валом и ремнем позволяет подбирать число оборотов пильного диска за счет размеров шкивов на двигателе и валу. Также ремень может работать как механическая защита двигателя. Если он не перетянут, при застревании диска в заготовке ремень буксует по шкивам, двигатель при этом не клинит.
Возможен и простейший вариант, без регулировочной платформы. В этом случае глубину строгания выставляют положением ножей в самом вале. Вариант подходит для грубой обработки. Например, на фуговальных ножах с глубиной строгания 3-5 мм можно отстрогать одну поверхность слеги. Затем, имея одну ровную плоскость для движения по столу, обрезать заготовку с остальных сторон пильным диском.
Ударная отвёртка из стартера
Бывают ситуации, когда обычным инструментом открутить ржавый болт или шуруп не получается. Ударный гаечный ключ с этим отлично справляется. Инструмент ручной работы изготовлен из деталей автомобильного стартера:
- Вал и втулка вынимаются из корпуса стартера.
- Часть вала отрезается, остается шлицевой шток.
- На втулку надевается отрезок трубы подходящего размера.
- К концу трубы приваривается болт равного диаметра.
- Конец стержня вращается в виде тетраэдра, на который надеваются головки нужного размера. Для шурупов в головку вставляется наконечник.
При ударе молотка по головке болта вал скользит со скошенными канавками внутри втулки, совершая вращательное движение. Чем сильнее удар, тем большее усилие вращает вал.
Круговая (деревообрабатывающая машина): типы
В зависимости от конструкции устройства можно различать следующие типы, в которые разделено круговое дерево:
- Тип таблицы подходит для домашнего использования. Соответственно, именование, размещенное на столе или на верстаке, имеет средний вес 25 кг. После завершения работы машина может быть скрыта. Наибольшая глубина прямой распиловки составляет 75 мм.
- Стационарный тип. Используемая в среднем и крупном производстве максимальная 125 мм. С помощью стационарного кругового типа выполняется наиболее точная и качественная работа.
- Циркулярная машина с подставкой: с ее помощью можно обрабатывать длинные доски благодаря наклонной опоре. Складные ножки позволяют транспортировать машину. Максимальная глубина резания составляет 85 мм.
Дополнительные типы выбираются в соответствии с расположением пильного диска:
- Горизонтальные пильные станки. Пила расположена параллельно раме.
- Вертикальные пильные станки. Режущее лезвие перпендикулярно раме, пила может быть открытой или полуоткрытой.
- Угловой тип: два диска, работающих одновременно, расположены под прямым углом друг к другу.
Все перечисленные типы оборудования могут быть профессиональными и использоваться для домашнего использования. Разница заключается в мощности машин, количестве инструментов и дополнительных опциях.
Неисправности якоря и статора
Эти неисправности являются самыми распространенными. Во время работы неожиданно в щеточной области появляется сильное искрение. Может пойти дым и чувствоваться запах гари. Такие повреждения иногда очень трудно диагностировать. Начнем с самого простого и дорогого случая.
Схема проверки работоспособности циркулярной пилы.
После вскрытия двигателя выясняется, что и на роторе, и на статоре следы гари. Тут все понятно. Менять надо и то, и другое. Вариант дорогой, но вероятность ошибки исключена. Хуже, когда статор закопчен, а якорь как новый. На первый взгляд кажется просто — нужно менять статор. Совсем необязательно. Ротор тоже может быть неисправен, но находиться “в обрыве”. Более того, он и мог послужить причиной более серьезной поломки. Определить его неисправность в этом случае достаточно просто.
- Отключите клеммы статора от щеток. На их месте закрепите щупы тестера, он должен показать маленькое сопротивление.
- Медленно вращайте вал двигателя, если в какой-то момент сопротивление увеличится, значит, якорь неисправен.
Как сделать Фрезерный и Циркулярный стол – 9 самоделок
Фрезерный и циркулярный стол могут понадобиться тем, кто планирует или уже регулярно обрабатывает дерево. В отличии от ручного инструмента на столе работать будет удобнее, обработка будет точнее, а в случае с циркулярным столом ещё и намного безопаснее! Безусловно продаётся много готовых фрезерных и циркулярных столов, но не редко мастера всё делают сами для себя, тем более простой стол сделать не так и сложно!

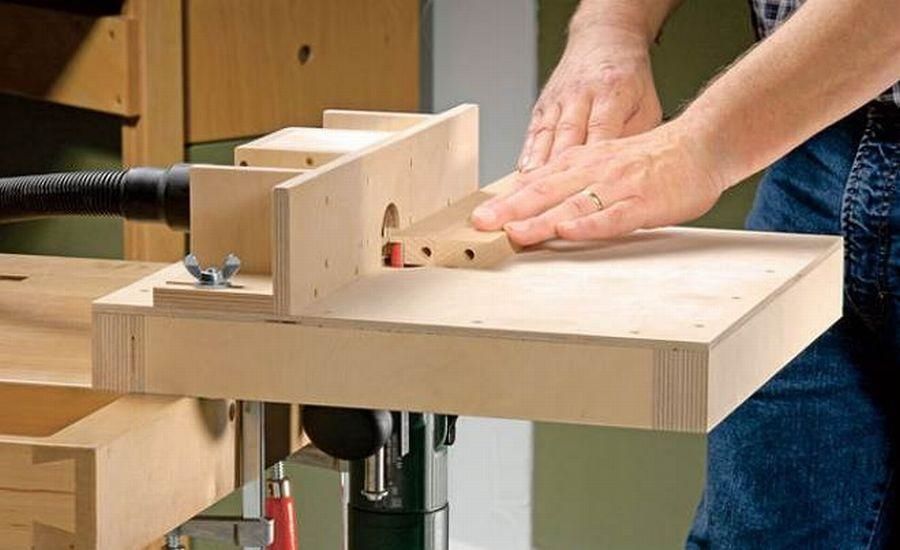

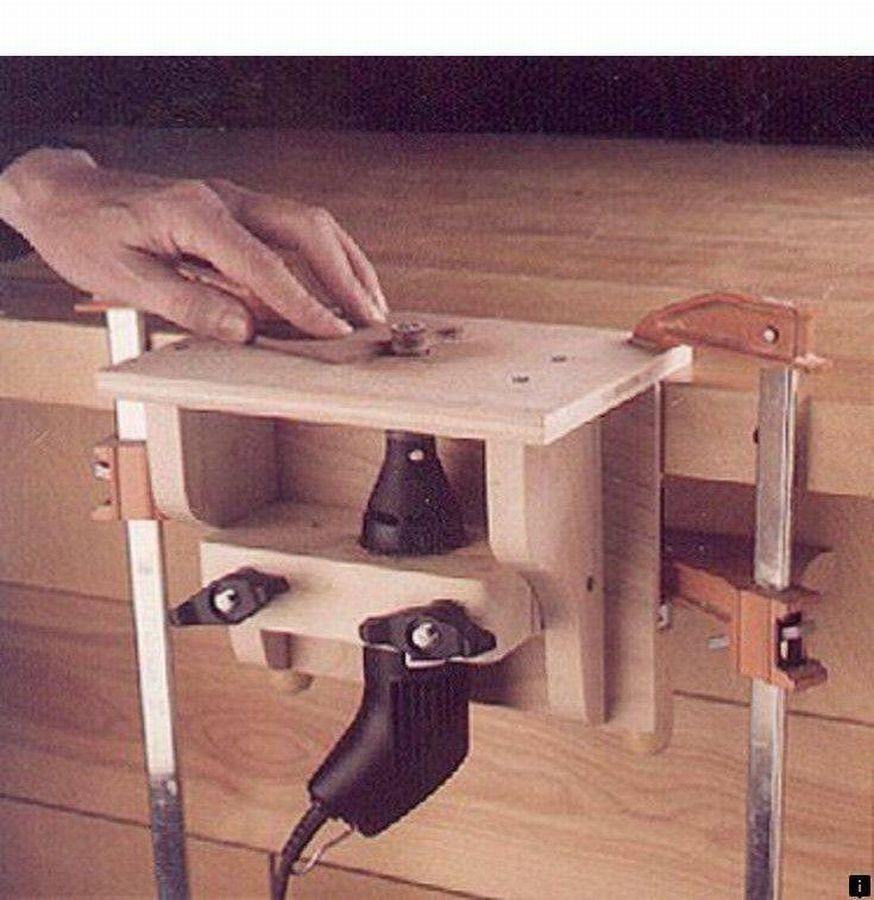

Сначала будут фото о том как сделать фрезерный стол, а ниже о том как сделать циркулярный стол… Для начала следует отметить, что фрезерный стол можно сделать даже без фрезерного станка, его можно заменить дрелью или болгаркой со специальными насадками! Такую конструкцию не сложно сделать (главное надёжно закрепить инструмент), а затем с помощью струбцин можно крепить её на любой стол или прямую поверхность.
Чуть более сложный стол, но уже более профессиональный можно сделать по принципу следующего фото. Он тоже переносной (крепится струбцинами), но можно его сделать и стационарно, тем более если вы планируете работать в одном месте и стружку всасывать пылесосом.

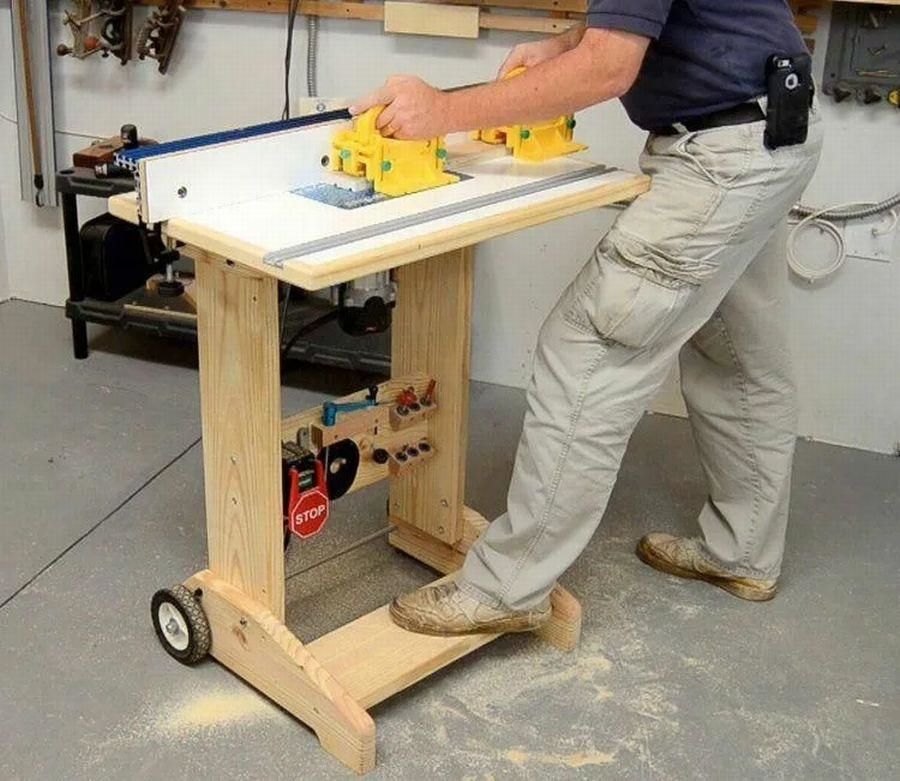

Максимально удобный передвижной фрезерный стол можно сделать в виде одиночной парты с колёсами. Такой стол будет удобно передвигать и работа всегда будет проходить на удобной для вас высоте.
Последний вариант обладает двумя передвижными планками для упора, для более точной работы!

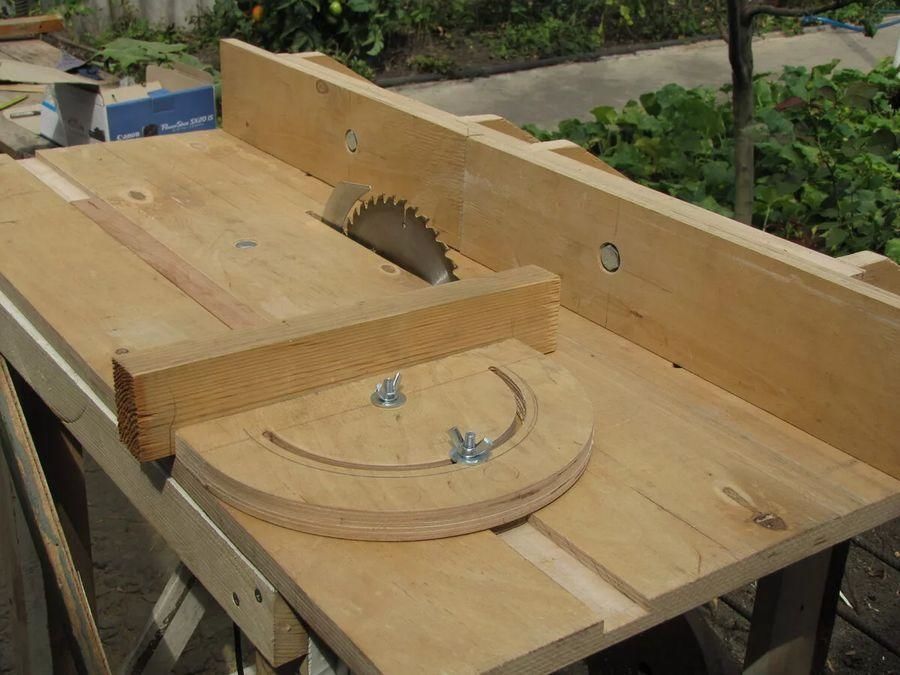

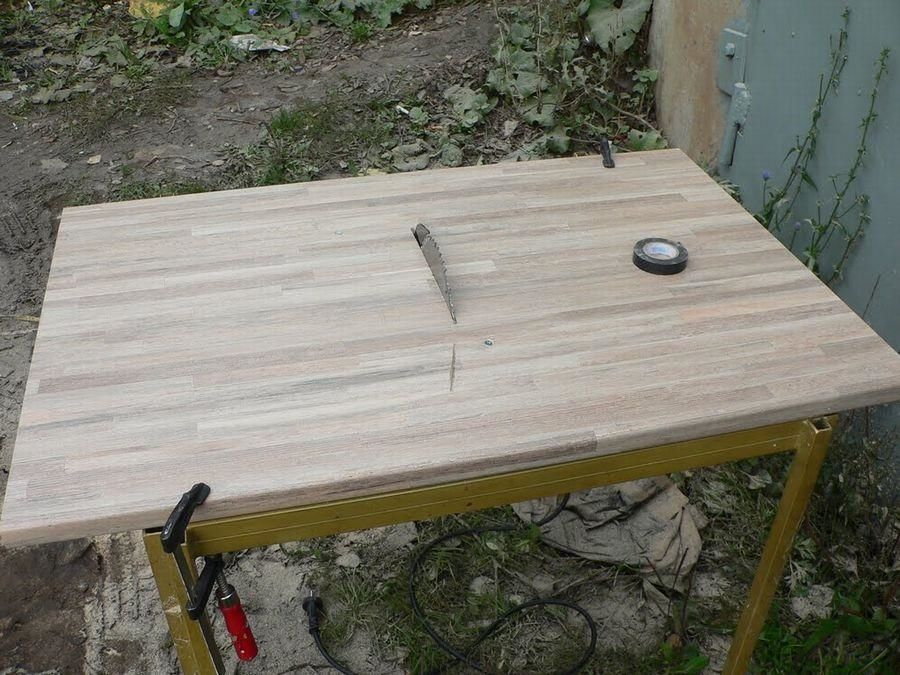

Самый простой циркулярный стол можно сделать просто из столешницы. Проделать отверстие, вставить в него циркулярку, закрепить её и всё, такой стол можно вынести куда угодно, поставить на какие-то надёжные упоры или даже закрепить к обычному столу на струбцины… Но такой стол подойдёт только для очень грубой работы и такой «циркулярный стол» не безопасный, поэтому желательно конечно делать стол для работы циркуляркой более надёжным.
Один из главных вопросов при изготовлении циркулярного стола – это как изготовить упор?! Самым простым вариантом может стать опять же использование струбцин!

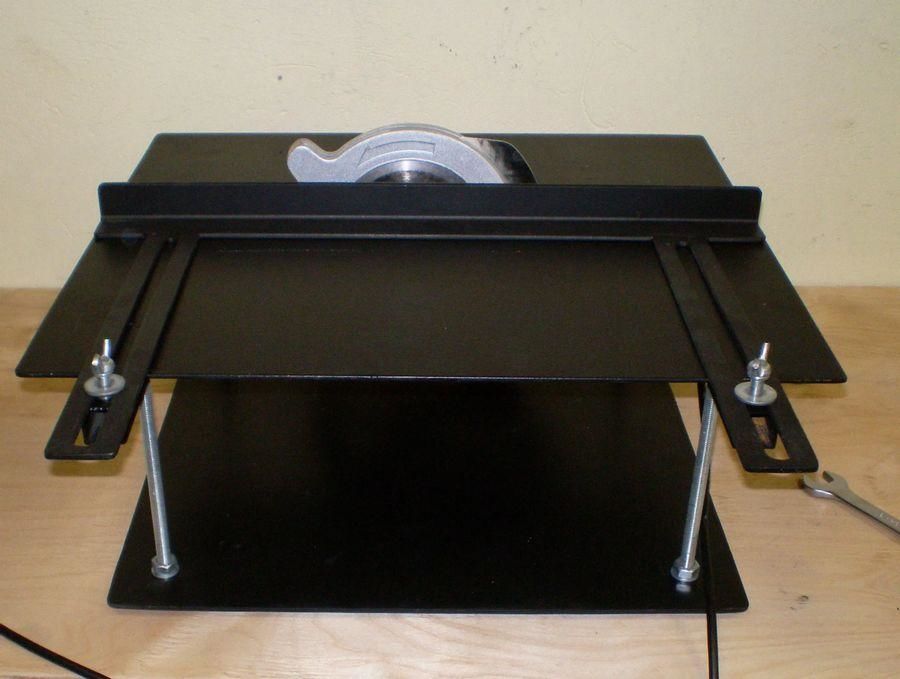

Однако возможно чаще всего используется способ, при котором упор двигается вдоль двух продольных отверстий и крепится в нужном положении двумя «барашками». Конструкцию с таким принципом можно сделать как из металла, так и из дерева.
Самые большие мастера могут сделать самостоятельно не только основной упор, но и дополнительный ограничитель как на следующей картинке!

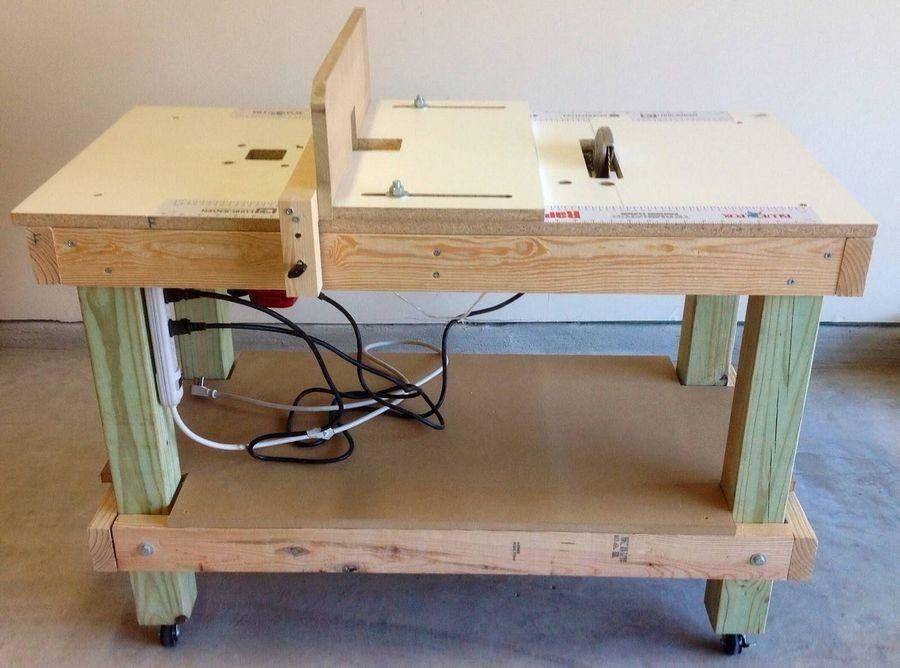

Если в мастерской нужны оба стола, тогда можно сделать совместно циркулярный стол и фрезерный, как показано на картинке ниже. Разместив фрезер с одной стороны стола, а циркулярку с другой, можно свободно использовать один и тот же упор подвигая его к нужному инструменту! Либо можно сделать два упора (как на картинке).
Читать полностью (ссылка)
Для чего нужна циркулярная пила
Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.
Циркулярка для работ с бревнами
В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.
Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.
Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.
Циркулярка на моторе от стиральной машины
Не промахнешься при аварии
Изготовление ручки регулировочной штанги
Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:
созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.
Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.
Подъемный механизм второго типа можно представить в виде:
- направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.
Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.
Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.
Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.
В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.
Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.
Форматно-раскроечный станок своими руками: чертежи, видео, фото
По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:
Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.
И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.
Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.
Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:
- Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
- При раскрое поперек волокон появляется много сколов;
- Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.
Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.
Назначение форматно раскроечного станка
Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.
Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.
При изготовлении самодельной конструкции следует учитывать такие моменты:
- устойчивость оборудования во время работы;
- наличие измерительных инструментов для предварительной раскройки деревянного листа.
- размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
- меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.
Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.
Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.
Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?
Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).
Пример готового горизонтального форматника. С листом фанеры он занимает очень много места
В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.
А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.
Самый простой вертикальный форматник обойдется в 230 тыс руб.
Бюджетный вариант вертикального форматинка, который нам не очень понравился
Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).
Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.
Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.
Сборка стола для пилы

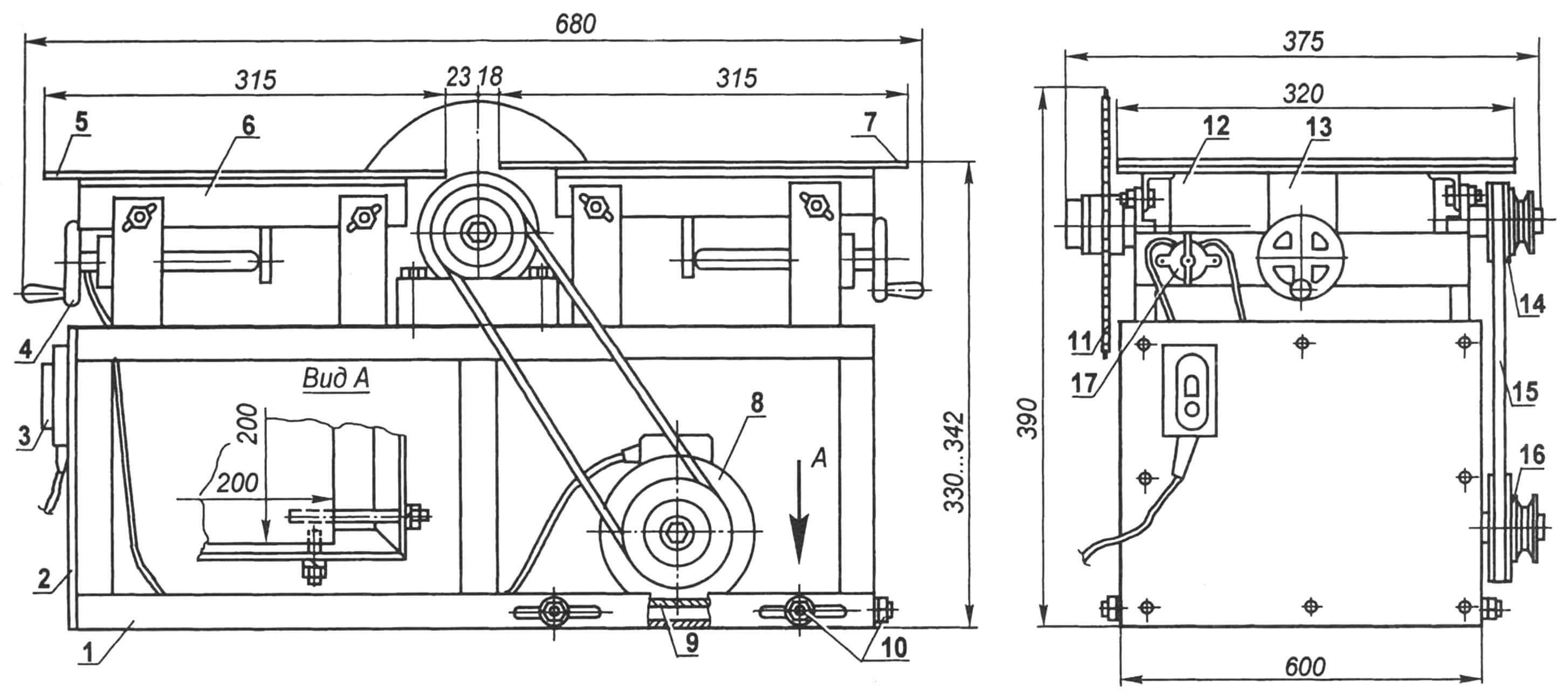

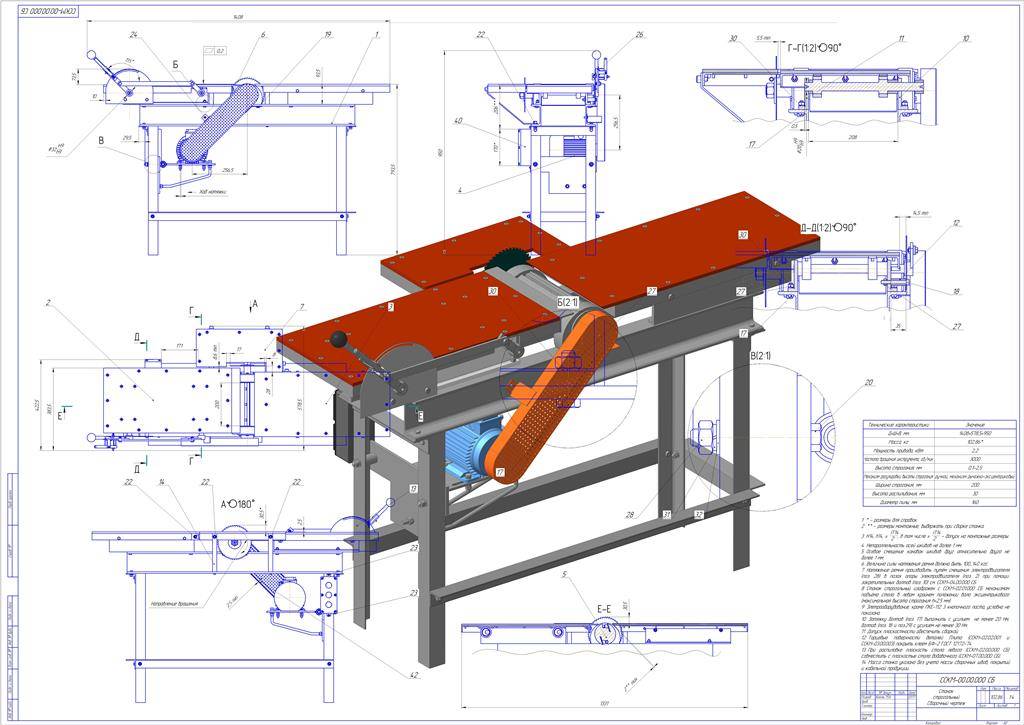

Рисунок 2. Чертеж конструкции с ременной передачей.
Изготовление станины начинают с формирования столешницы. Лист фанеры размечают так, чтобы 2 кромки крышки совпали с краями листа. Заготовку выпиливают с помощью лобзика или ножовки. При желании край спила можно обработать фрезой. Но данная операция не является обязательной. Так как в столе для циркулярной пилы главным параметром является его надежность, а не красота. Столешницу обрабатывают наждачной бумагой «начерно».
С нижней стороны столешницы размечают прорезь для диска. Для этого сначала нужно измерить габариты подошвы агрегата. Проще всего это сделать, если с инструмента снять диск и просто обвести необходимую часть пилы. Эти параметры необходимы для формирования посадочного места.
С помощью ручной фрезы выбирают древесину на глубину примерно 0,8-1 см. Если у вас нет такого инструмента, то работу можно выполнить с помощью долота, но времени на это уйдет гораздо больше.
После того как посадочное место готово, обязательно примерьте пилу, при необходимости скорректировав углубление. Разметьте места фиксации крепежей и прорези для диска. Если вы хотите, чтобы диск пилы опускался и поднимался по вашему желанию, то вам нужно соорудить маятниковый механизм для стола. В таком случае прорезь должна иметь форму усеченной пирамиды. Причем гипотетическая вершина этой фигуры направляется вниз. Пример чертежа такой конструкции с ременной передачей показан на рис. 2.Саму раму для подъемного механизма разумнее сделать из металлических уголков, которые свариваются между собой.
Сборка каркаса станины
Схема каркаса станины.
Разметку для крепления продольных и поперечных реек, которые будут выполнять функцию ребер жесткости, разумнее сделать с изнаночной стороны столешницы. Сами планки выпиливаются из бруска. Вам понадобятся 2 продольных ребра, чья длина должна быть равна длине столешницы минус 8-10 см с каждой стороны. И 2 поперечные детали, чья длина равна ширине крышки стола минус 8-10 см с каждой стороны.
Далее необходимо рассверлить гнезда для саморезов. Рейки нужно зафиксировать на столешнице так, чтобы крышка стола выступала за края рамы на 8-10 см. Крепления должны быть максимально прочными и надежными. Первый крепеж необходимо установить примерно в 4-5 см от края рейки. Расстояние между шляпками саморезов составляет 20-22 см. Все детали просверливаются насквозь. Саморез устанавливается со стороны столешницы так, чтобы его шляпка была полностью утоплена в древесине.
Сначала крепят поперечные ребра. Для того чтобы столешница получилась максимально надежной, кромку рейки предварительно смазывают столярным клеем . Конструкцию стягивают струбцинами, и, не снимая их, фиксируют саморезы. Крышку стола оставляют до полного высыхания. Затем аналогичным способом ставят продольные рейки. Далее детали каркаса стягивают между собой, ставя по 2 крепления с каждой стороны. После этого струбцины можно снять.
Установка ножек станины

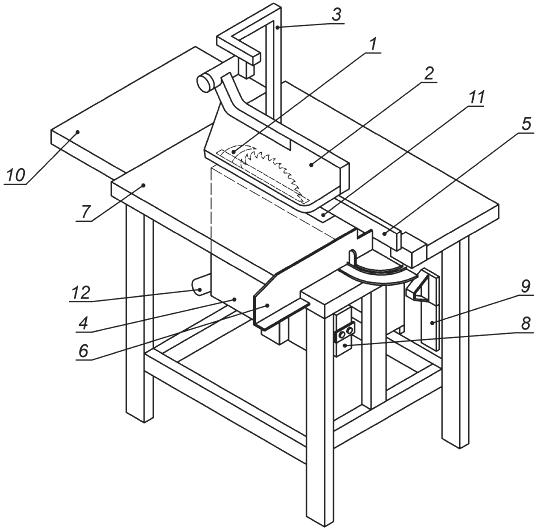

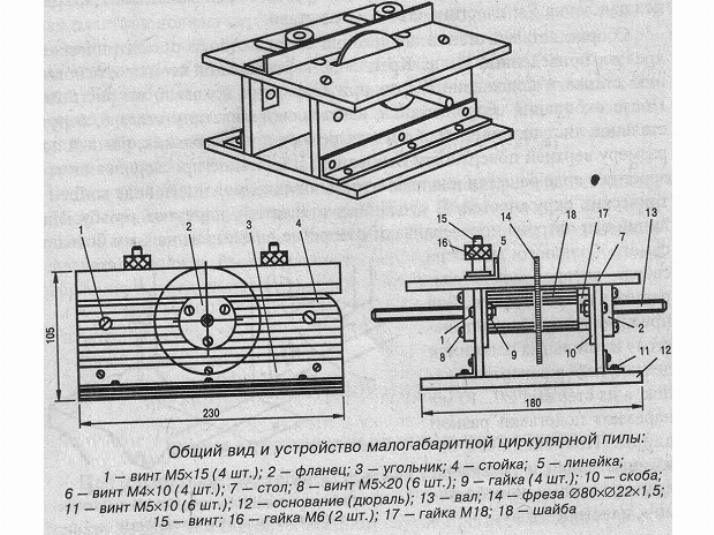

Устройство круглопильного станка.
Ножки станины циркулярной пилы делают из бруска. Высота деталей подбирается индивидуально. Считается, что удобнее всего работать за столом, столешница которого находится на уровне бедер человека. Перед установкой каждую ножку необходимо сострогать с 1 стороны так, чтобы она сходила на угол. То есть площадь основания ножки должна быть чуть больше, чем площадь ее вершины.
Разумнее всего зафиксировать ножки с помощью металлических уголков. Их нужно слегка поджать так, чтобы основание стола было расположено в распорку. Это придаст станине дополнительную устойчивость. Для крепления используют болты с шайбами, которые устанавливают шляпками наружу. В противном случае при работе можно будет пораниться о выступающие части креплений.
Вся конструкция станет надежнее, если ножки стянуть дополнительными диагональными рейками. Их устанавливают попарно с боков стола.
Поверхность столешницы полируют и покрывают лаком. Либо используют в качестве покрытия металлический лист, который «сажают» на небольшие саморезы. В последнюю очередь на подготовленное для него место устанавливают сам инструмент. На столешницу дополнительно можно нанести разметку, помогающую правильно и ровно обработать распиливаемый материал. Все элементы управления станком выносят на внешнюю сторону станины. Чаще всего их фиксируют на 1 из ножек стола. Но для проведения таких работ необходимо обладать определенными навыками электромонтажа.
Устройство циркулярной пилы
Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:
- Станина или основание;
- Двигатель – чаще всего это асинхронный электродвигатель;
- Ременная передача — шкивы и передаточный ремень;
- Рабочий вал циркулярной пилы;
- Рабочий стол;
- Устройства безопасности;
- Электрооборудование.
Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.
Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.
Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.
Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.
Станок на деревянном каркасе
Самый простой и доступный способ изготовления станины для станка предполагает использование для этих целей обычных досок или толстой фанеры. В данном варианте конструкции исполнительный узел размещается непосредственно под столом (столешницей), в котором для режущего полотна проделывается прорезь соответствующих размеров.
Каркас из дерева надежен и прост в изготовлении
В качестве примера нами будет рассмотрен вариант изготовления станины высотой приблизительно 110 — 120 см, предназначенного для закрепления на ней ручной циркулярной пилы. Длину столешницы такой конструкции можно будет изменять в небольших пределах по своему усмотрению.
Самый удобный для изготовления столешницы материал – это многослойная клеёная фанера толщиной не менее 50 мм. Однако для этих целей могут выбираться и другие материалы (оргстекло или плиты стеклотекстолита, например). Что касается такого распространённого материала, как ДСП, то его применение в данном случае нежелательно, как не обеспечивающего достаточную прочность поверхности.
Для изготовления станка на деревянной основе вам потребуются перечисленные ниже материалы:
- заготовка листового железа;
- стандартный лист толстой клеёной фанеры;
- пара брусьев сечением 50Ч50 мм;
- толстые доски с типоразмером 50 x 100 мм;
- стальной уголок, необходимый для повышения жёсткости крепления направляющих;
- циркулярная пила;
- две струбцины.
Кроме того, вам придётся запастись следующим комплектом инструмента, без которого сборка станка просто невозможна:
- классические шуруповёрт и электродрель;
- простая ножовка по дереву или электролобзик;
- измерительные инструменты (угольник, рулетка, линейка);
- переносная фреза для обработки древесины.
При отсутствии такой фрезы можно будет воспользоваться помощью друзей или соседей, имеющих в своём хозяйстве фрезерный станок.
Рекомендации по упрощению сборочного процесса
Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.
Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).
Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.
Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.
