Практичная двухтрубная система отопления: 6 этапов установки

Особенности монтажа таких систем отопления при наличии теплых водяных полов

Оба типа систем подходят для подключения контуров напольного обогрева при условии снижения температуры воды или антифриза как минимум до +55 °С (при оптимальном значении в 35 °) и давлении не выше 7-8 атм. Разница проявляется лишь в способе подключения:

• В однотрубных системах теплый пол присоединяется в качестве еще одного, последнего радиатора. Подача на входную гребенку коллектора подключается первой, в схему вводится обязательный насос для преодоления гидравлического сопротивления труб теплого пола, имеющий в 2 раза меньше сечение. При длине контура в пределах 70 м схема может быть нерегулируемой, в остальных случаях в нее включают балансировочный вентиль для снижения скорости потока теплоносителя.

• В двухтрубных системах гребенки коллекторов присоединяются к подающим и обратным магистралям соответственно. Контроль за параметрами теплоносителя осуществляется с помощью шаровых кранов, трехходовых клапанов с терморегуляторами и смесительных узлов. Системы с последними признаны самыми эффективными, особенно при вводе в схему расходомеров или балансировочных кранов с плавной регулировкой.

Надеяться на достаточность естественного уклона в таких случаях не стоит. Трубы теплых полов всегда имеют меньший диаметр в сравнении с линией радиаторной разводки и укладываются в стяжках без отклонений по уровню.

Двухтрубная система отопления в частном доме, описание, плюсы и минусы, схема монтажа
ошибки при проектировании и монтаже. Мы рассмотрели эти вопросы подробнее. Здесь можно почитать о коллекторной системе отопления.

Двухтрубная схема подключения

В этой модели отопления работают две трубы: первая подает топливо к обогревателю, вторая осуществляет отвод остывшего носителя к котлу.  В этом состоит главное отличие от первого варианта, вытекающие последствие: увеличение металлоемкости конструкции за счет большего трубометража, запорных и соединительных элементов в схеме. Монтаж более сложен. Положительный момент, как вознаграждение за понесенные финансовые и трудовые затраты: к каждому обогревателю в системе подается теплоноситель одинаковой температуры.

В зависимости от направления потоков горячего и охлажденного топлива различают:

• попутную схему подключения, где подача теплоносителя и его отвод двигаются в одном курсе, позволяя всем приборам в цепочке нагреваться с равной скоростью;
• тупиковую, которая предполагает более быстрый нагрев приборов, находящихся ближе к котлу.

Лучевая разводка

Очень схожая модификация с двухтрубной схемой отопления принудительной циркуляции. Различие — пункт распределения горячего топлива и сбор остывшего, которым  является не главный стояк, а распределительные коллекторы. К каждому обогревательному прибору проводится отдельная линия подачи теплоносителя и его оттока. Разумеется, такая схема предполагает сбалансированное по температуре и давлению распределение тепла.Накладность такой организации отопления очевидна: существенные затраты на материалы, большая стоимость и трудоемкость  монтажных работ. Кроме этого, весьма затруднительно вносить коррективы в схему с распределительными узлами (к примеру, добавлять обогревательное оборудование).

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

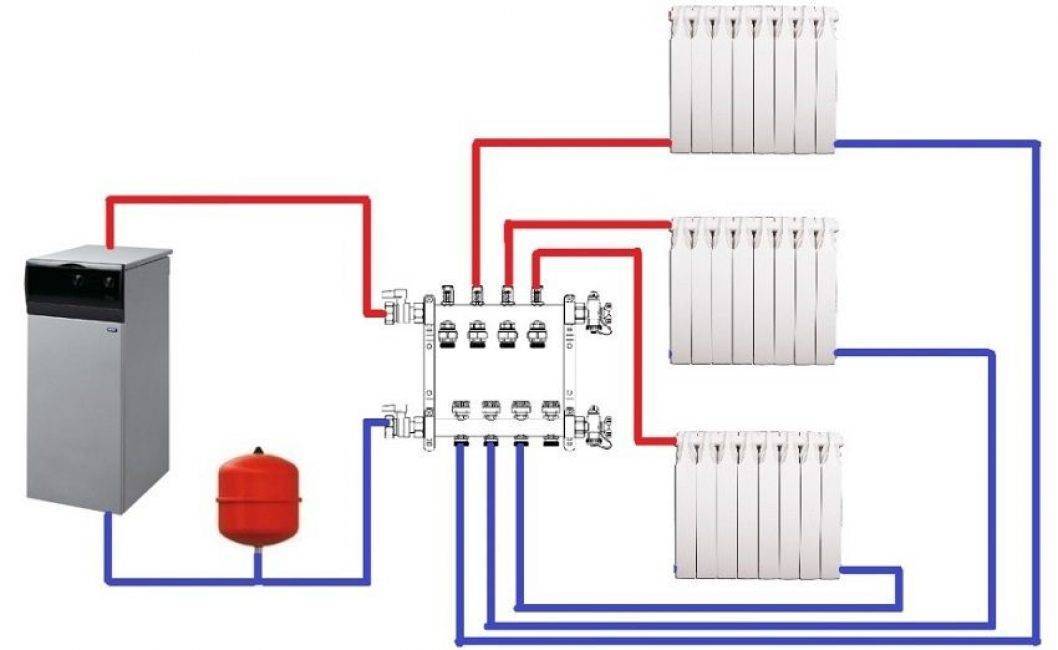

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

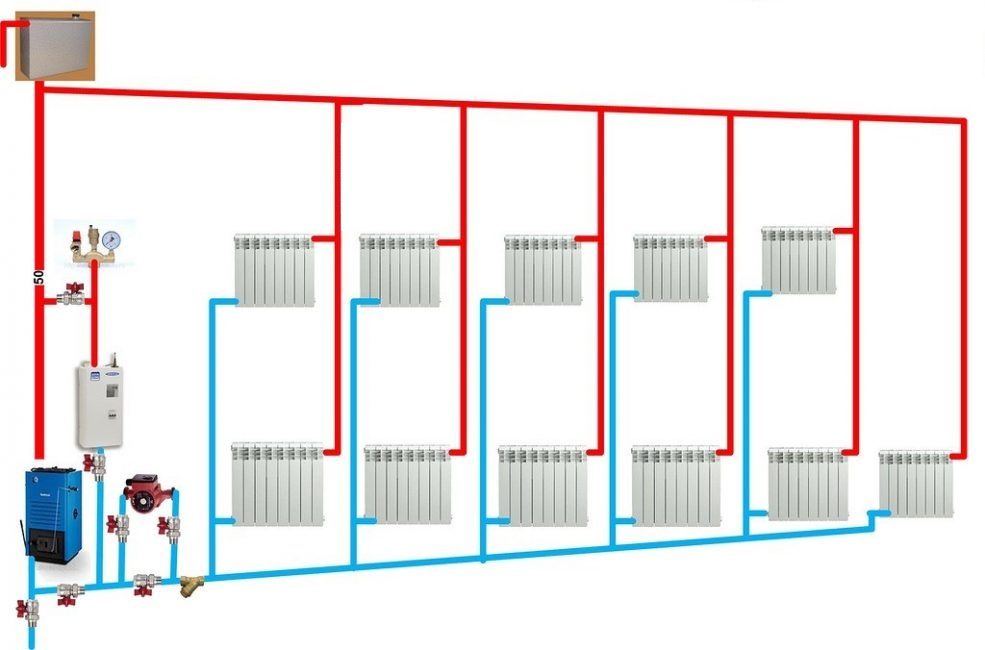

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Виды двухтрубных систем

Классифицируются двухтрубные системы по нескольким признакам:

• направление движения жидкой среды (тупиковые либо проточные);
• тип контура (открытый либо закрытый);
• принцип движения жидкости (естественная либо принудительная циркуляция).

Тупиковые и проточные

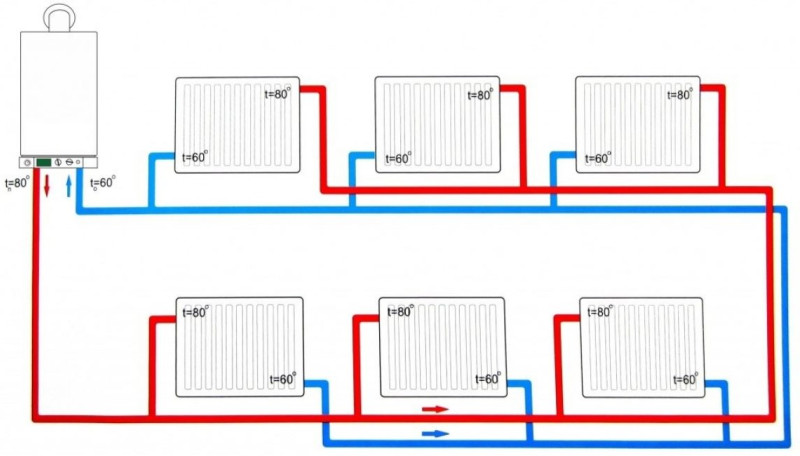

В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.

Тупиковая и попутная двухтрубная система

Открытые и закрытые

Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.

Гравитационные и с принудительной циркуляцией

Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.

Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.

Принудительная циркуляция: гравитационная и насосная

Плюсы и минусы двухтрубных разводок

Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

1. Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
2. Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
3. Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
4. Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

Лучший способ спрятать трубы — заложить их под стяжку пола

• небольшие сечения раздающих труб;
• гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
• для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
• все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.

Чтобы запрятать трубные подводки, нужно прорезать борозды в стене

Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.

Теперь о значимых недостатках:

1. Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
2. В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
3. Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.

   На плане дома видно, что попутная водяная система пересекает 2 дверных проема

4. Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.

Схема двухтрубной системы отопления

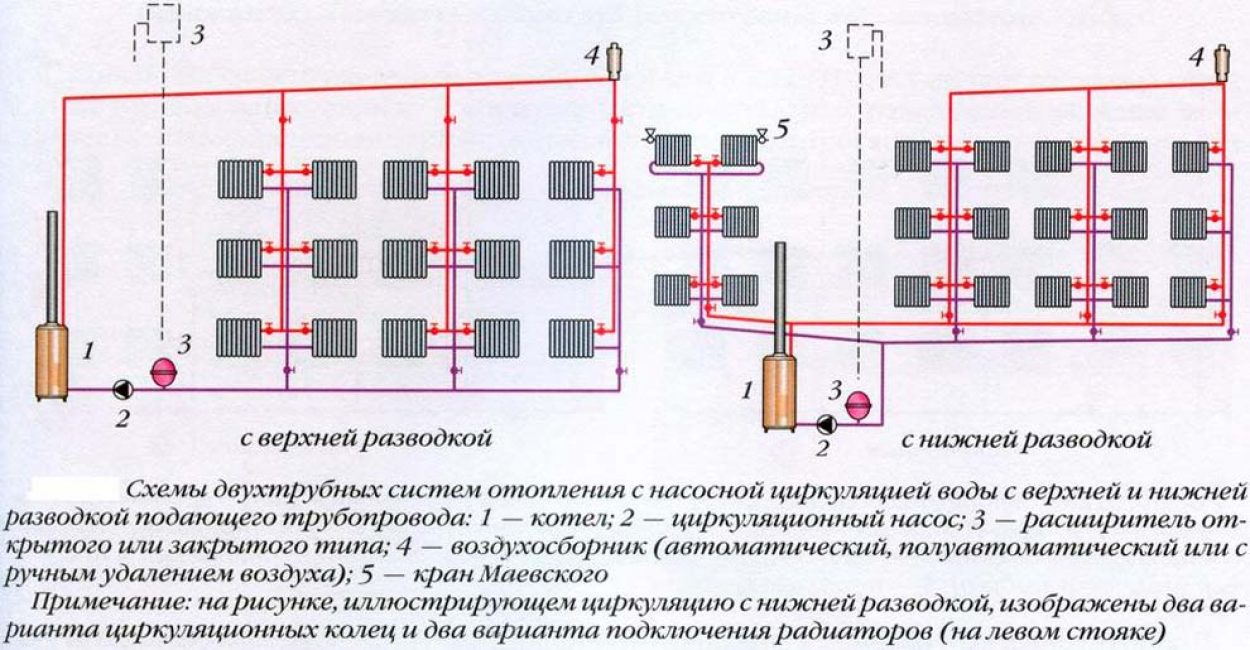

Устройство системы отопления с принудительной циркуляцией может быть разным, что зависит от особенностей конкретного здания.

Вертикальная и горизонтальная схемы

Двухконтурная система отопления с принудительной циркуляцией может различаться направлением установки стояков: вертикальные или горизонтальные. Двухтрубная схема первого типа имеет следующие плюсы:

• Позволяет подключать каждый этаж двухэтажного дома к стояку по отдельности;
• Вертикальная установка предотвращает образование воздушных пробок.

Минусы вертикальной разводки ограничиваются только тем, что монтаж системы водяного отопления своими руками имеет увеличенную стоимость.

Горизонтальная система отопления частного дома используется чаще в зданиях с одним этажом. Радиаторы подключаются к такой системе двумя путями:

• Лучевым или коллекторным;
• Последовательным.

При коллекторной схеме подключения каждый радиатор получает теплоноситель по отдельности. У первого типа системы все отопительные приборы имеют общую пару отопительных контуров, которые объединяет коллекторная коробка. Плюсы первого варианта заключаются в отсутствии необходимости отрегулировать систему своими руками и контролировать проходимость запорной арматуры, температура радиаторов при этом будет одинаковой во всей системе. Однако цена на материалы выше из-за большего расхода труб. Последовательная схема подключения более проста и практична, позволяет легко отрегулировать температуру теплоносителя.

Читать также: Коллектор для водяного теплого пола: устройство, схема и монтаж

Верхняя и нижняя разводка

Двухтрубная система с верхней разводкой всегда вертикальна, а радиаторы в ней подключаются параллельно. В такой системе отопления двухэтажного дома обязательно должен присутствовать расширительный бак, монтирующийся в верхней точке подающего контура. Трубы обоих контуров должны устанавливаться с небольшим отклонением от горизонтали по ходу течения воды. Подпитка системы водой происходит через трубы отводящего контура. Холодная вода перемешивается с отводящимся теплоносителем, повышая его плотность и увеличивая напор циркуляции в системе отопления.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Схема работы системы с принудительной циркуляцией такова: насос гонит нагретый теплоноситель на чердак двухэтажного дома, откуда вода спускается в нижние помещения по подающему контуру, попадая в радиаторы. Отдав в них свое тепло, вода утекает обратно в котел по обратке, трубы которой расположены ниже уровня установки батарей.

Двухтрубная система отопления с нижней разводкой отличается от предыдущего типа тем, что подводящий контур прокладывается своими руками рядом с отводящими трубами, вода подается снизу. Нижняя разводка применяется редко из-за того, что она имеет существенные минусы. В системе с нижней разводкой неизбежно образование воздушных пробок, что обусловливает необходимость снабжения всех конечных радиаторов кранами Маевского, через которые воздух должен стравливаться каждую неделю.

Тупиковая и попутная системы

Системы отопления с принудительной циркуляцией могут отличаться направлением течения теплоносителя. По этому признаку система бывает тупиковая и прямолинейная:

• При попутном движении направление приводящего и обратного потоков совпадает;
• Тупиковая циркуляция теплоносителя предполагает разнонаправленный ток воды.

Система с нижней или верхней разводкой также может быть открытого или закрытого типа. Отличие их в том, что открытая система является проточной, снабжается горячим теплоносителем централизованно либо имеет негерметичный контур. В закрытой системе с принудительной циркуляцией применяется нагрев теплоносителя в замкнутом контуре. Первая схема двухтрубной системы обычно используется в многоквартирных и многоэтажных домах, а вторая больше подходит для одно- или двухэтажного частного дома.

Читать также: Расширительный бачок для отопления открытого типа: расчет объема и установка

Состоит двухконтурная система отопления с нижней или верхней разводкой из следующих элементов:

1. Нагревательного котла;
2. Радиаторов;
3. Труб и трубопроводного фильтра (грязевика);
4. Расширительного бака;
5. Арматуры для балансировки – вентилей, кранов, клапанов;
6. Насоса в случае с принудительной циркуляцией;
7. Группы безопасности и манометров.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Разводка

Тип разводки

Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:

• на расположение расширительного бака
• на эстетичность помещений
• на эффективность работы системы и ее склонность к завоздушиванию

Верхняя разводка

Верхняя разводка

Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для  системы с естественной циркуляцией.

Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.

Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.

Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.

Нижняя разводка

Нижняя разводка

Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.

Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки,  препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.

К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.

Попутная и лучевая

Лучевая разводка

Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.

Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.
