Виды экранов
Отличительная особенность экранов под ванну — их можно изготавливать практически из любых стройматериалов, используемых при возведении сооружений и их отделке. Конструктивное исполнение экранных ограждений также отличается разнообразием и в первую очередь связано с выбранными материалами изготовления.
По конструкции
Различают следующие разновидности экранов по конструктивному исполнению:
Глухой. Обычно сплошную и прочную форму имеет экран под ванну из плитки, основой для нее чаще служит следующий ряд стройматериалов: кирпич, гипсокартон (ГКЛ), гипсоволокнистые листы (ГВЛ), газосиликатные блоки. Нередко глухие разновидности делают из пластиковых листов или отдельных панелей, в конструкции каждой предусматривают небольшое окошко для доступа к сифону.
Раздвижной. Данная конструкция является прерогативой заводских производителей, ее имеет популярный у потребителя раздвижной экран из панелей ПВХ. Довольно сложно сделать раздвижной экран под ванну самостоятельно, но его неоспоримые преимущества — экономия и без того малого пространства в ванной комнате, которое используют для размещения домашней утвари (тазы, небольшие ведра, вантуз, половые тряпки), стиральных порошков и средств бытовой химии.

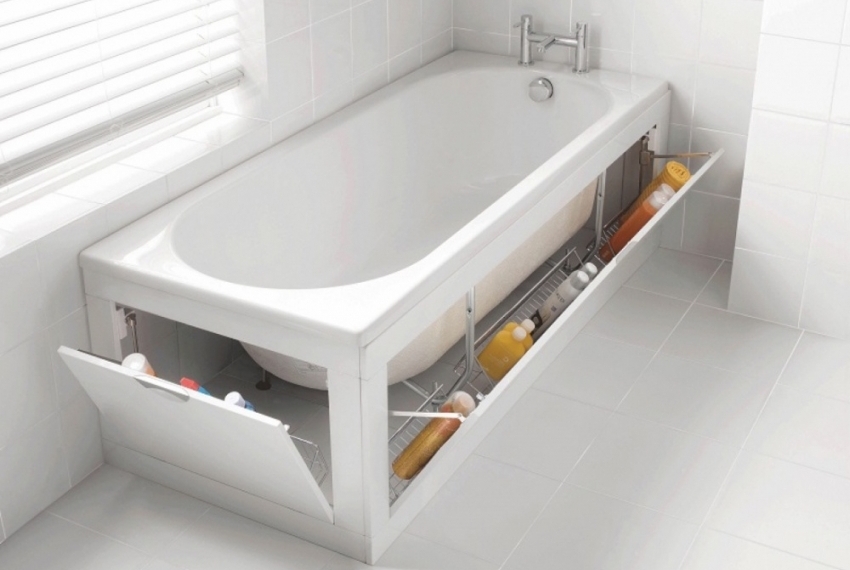

Откидные и модели со съемными дверцами
Откидной или съемный экран. В конструкции данного типа декоративные панели обычно из пластика снимаются благодаря закрепленным на них магнитными защелкам или откидываются вверх. Иногда экран имеет вид открывающихся распашных дверей, многие откидные экраны оборудованы встроенными полочками.
С широким бортиком. Иногда потребители предпочитают экраны с широкими бортами, повышающими удобство пользования ванной — на полки можно ставить моющие средства, класть предметы личной гигиены во время принятия водных процедур. Некоторые самостоятельно изготовленные экраны имеют единую конструкцию с подиумом — ступенью, предназначенной для удобства погружения в высоко расположенные над уровнем пола ванны.

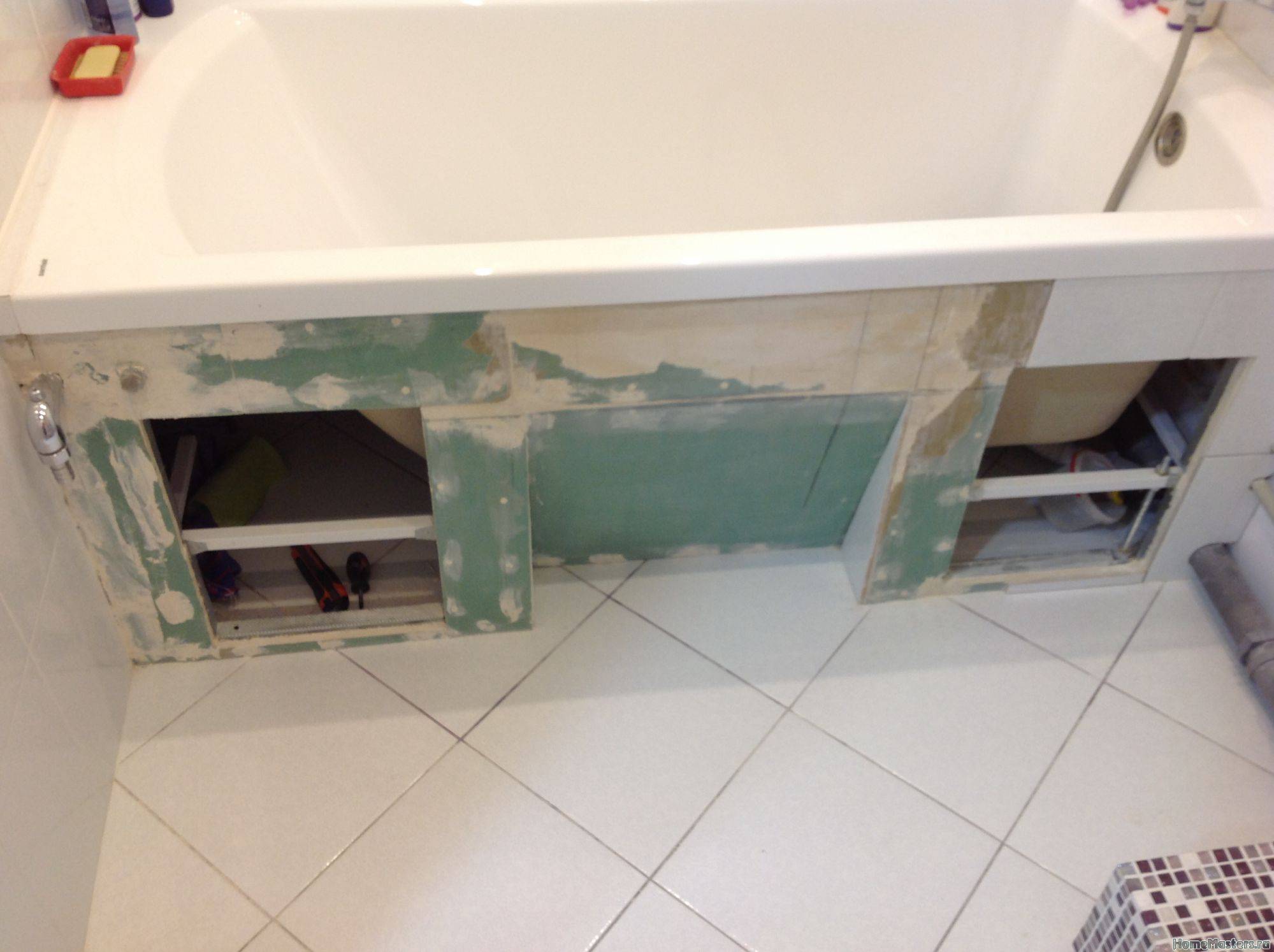

Экранные ограждения из плитки
По материалам
Строительные материалы, используемые для изготовления экранов, могут применяться самостоятельно или в качестве облицовки. Наиболее популярны следующие варианты:
Керамическая плитка
Обычно наклеивается на основание из гипсокартонных листов, кирпича или газосиликатных блоков, для облицовки подходит глазурованный кафель или керамогранит, нередко укладываемый на пол. Иногда пользователи отдают предпочтение мелкой мозаике, ей отделывают криволинейные поверхности под акриловые ванны, экраны с бортиками.
Теоретически экран можно сделать только из плитки, применяя ее как перекрывающую пространство панель или в качестве раздвижных дверей. Для этого используют распространенный керамогранит размером 600х600 мм, равный высоте стандартной ванны над уровнем пола. Перекрыть пространство под ванной можно и одной крупногабаритной плиткой размерами 1200х600 мм, 1500х500 мм, 2400х1200 мм, однако на практике такие варианты даже при самостоятельном изготовлении не встречаются.
Пластиковые панели
Отличный бюджетный вариант, который не так сложно реализовать самостоятельно. Для монтажа ПВХ-панелей требуется обрешетка, ее делают из металлопрофиля для гипсокартона. Также каркас изготавливают из деревянного бруса небольшой толщины, для влагозащиты его следует пропитать водоотталкивающими составами.
Пластиковые раздвижные виды заводского производства
Древесные изделия
Древесина не очень хорошо себя чувствует в помещениях с высокой влажностью, для любых изделий желательна пропитка или обработка поверхности гидрофобными составами. Наилучший эстетичный вид имеет ламинированная слоем ПВХ древесноволокнистая плита МДФ, которую применяют в качестве глухого или распашного экранирования. При желании можно сделать экран на деревянном каркасе из вагонки или обычной шлифованной половой доски.
Прочие материалы
Также в качестве экранов используют фигурные панели, вырезанные из древесноволокнистых плит средней MDF и высокой HDF плотности, используемых как ограждения под радиаторы отопления. Набирают популярность стеклянные (зеркальные) ограждения ванн, имеющие стильный красивый вид, их весомое преимущество — возможность изготовления под заказ любого рисунка, удовлетворяющего эстетическому вкусу пользователя, методом фотопечати.
Модели из древесных материалов
Из декоративной плитки
Технология изготовления экрана из плитки также достаточно проста. Здесь проводится обшивка ранее смонтированной конструкции из гипсокартона керамической плиткой.
Однако в данном случае плиткой покрывается вся поверхность экрана. Доступ к коммуникациям будет перекрыт. Стоит продумать этот момент заранее и установить технологические отверстия для вентиляции и доступа к трубопроводу. Для этого можно установить специальную дверцу или окно, закрытое вентиляционной панелью или решеткой.
Как уже говорилось выше, керамическая плитка должна крепиться на основании. В качестве основания можно использовать гипсокартон. Основание из гипсокартона достаточно прочно, долговечно и не подвержено разрушениям в условиях повышенной влажности помещения в случае использования влагостойкого типа материала.
Также не стоит забывать и о монтаже фиксирующего каркаса. Он может быть металлическим или деревянным.
Керамическая плитка крепится при помощи специального клея. Швы между плитками следует обработать затиркой
Стоит обратить внимание на ее состав. Желательно, чтобы в него входили вещества, предотвращающие появление плесени
Установить экран под ванну своими руками достаточно просто. Чтобы избежать возможных ошибок при выполнении работ, стоит ознакомиться с предоставленными рекомендациями.
Установка на ножках

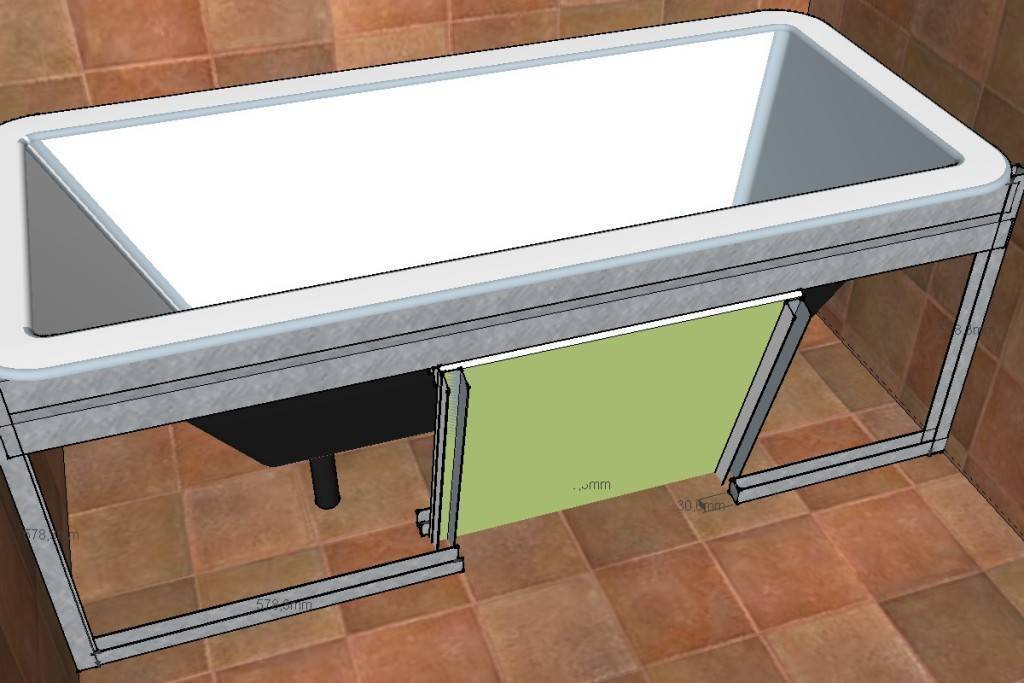

Схема сборки панели экрана из гипсокартона под ванной.
А теперь что касается непосредственно самой установки экрана. Разберем это кратко для каждого отдельно взятого вида экрана, чтобы у вас не возникло дополнительных вопросов. В целом установка представляет собой несложный процесс, если к панелям экрана в комплекте прилагается инструкция по сборке и монтажу.
Установка обычного экрана на ножках начинается с того, что в специальные отверстия в панелях вкручиваются ручки, которые служат одновременно и держателями во время монтажа, и функциональным элементом во время эксплуатации экрана. После надежной их фиксации в самом низу панелей в отверстия вкручиваются ножки. Как правило, высота ножек может регулироваться. Так вот, сначала нужно закрутить их максимально, чтобы они были короткими, почти по уровню низа экрана. Экран подготовлен!
Теперь вам понадобятся деревянные небольшие бруски, которые будут крепиться к стенам-опорам для вашего экрана. Бруски должны соответствовать высоте экрана. При этом их толщина должна быть такой, чтобы они не мешали фиксации непосредственно самих панелей. Крепление брусков из дерева производится при помощи шуруповерта к стене, только сначала нужно сделать разметки, просверлить там отверстия и вбить дюбеля. При этом чем мощнее бруски, тем больше должны быть дюбеля и шурупы.
Схема монтажа основания под ванну.
Если вы используете не цельные деревянные бруски, то необходимо будет их для надежности соединить между собой. Это легко сделать, воспользовавшись самыми тонкими уголками или ровными планками-соединителями. Соединение при этом нужно производить по боковой линии так, чтобы в итоге оно оставалось сбоку от линии крепления самого экрана.
Далее, производится непосредственно монтаж панелей каркаса. Для этого используется все тот же шуруповерт. Места крепления на панелях размечаются заранее, если они не были размечены производителем или изготовителем. Перед тем как экран монтировать, необходимо подкладывать под крепление тонкую резиночку. Это сделает соединение более надежным, а также предохранит панель экрана от появления возможных трещин или прочих дефектов во время монтажа под ванну. Когда экран будет установлен, вам останется всего лишь опустить ножки путем их прокручивания на нужную высоту.
Советы по выбору экрана под ванну
Современные акриловые ванны в большинстве своем продаются вместе со съемным экраном, поэтому приобретать его не потребуется. Если такового нет, к моделям нестандартных конфигураций придется сделать индивидуальный заказ.
При желании сэкономить средства, отсутствии необходимости хранить под ванной нужные вещи, можно приобрести декоративный экран. Это глухая конструкция, состоящая из рамы и единой поверхности. Можно создать ее своими руками, облицевать той же плиткой, что и стены, чтобы придать комнате элегантный, стильный вид.
выкатной вертикальный ящик
При выборе рамы экрана стоит учесть, что алюминиевая конструкция прочнее, но порошковая краска под воздействием влаги, перепадов температур, физических воздействий будет повреждаться. Периодически ее придется подкрашивать. Пластиковые рамы не меняют своих свойств в сложных условиях, но панели из МДФ они не выдержат, а также могут поломаться при сильном ударе.
Экран из МДФ, ламинированной ДСП отличается прочностью, высокими эстетическими показателями. Но если вентиляция в ванной недостаточно эффективная, они могут разбухнуть, потерять свою привлекательность. Эти панели больше подходят для распашных дверей, которые уместны в большой комнате.
Прежде чем отправляться в магазин за экраном необходимо точно выполнить замеры длины, высоты будущей конструкции. Переделать ее, конечно, можно, но это потребует немало времени и сил.
Инструменты
Инструмент, нужный для изготовления и монтажа экранного перекрытия под ванной зависит от материала его изготовления, конструктивных особенностей. Перечень необходимого инструмента для сооружения и установки практически любых экранов имеет следующий вид:
- Перфоратор, универсальный строительный электроинструмент для разрушения стройматериалов и просверливания отверстий в стеновых перекрытиях, необходимых для крепежа древесного или металлопрофильного каркаса.
- Болгарка требуется для обрезания стального профиля, плитки, пластика, в торговой сети реализуются специальные диски, с помощью которых можно резать дерево и древесноволокнистые плиты.
- При работе с гипсокартоном обязательный электроинструмент — шуруповерт, который значительно ускоряет процесс сборки.
- Металлический уровень необходим для точного размещения экрана по вертикали и горизонтали.
- Шпатели и кельмы для замешивания кладочного раствора или плиточного клея, гребенка для укладки плитки понадобятся в случае монтажа глухого заграждения из керамической плитки, в качестве основы под который берется кирпич, ГКЛ или газосиликатные блоки.
- Рулетка, карандаш, малярный нож, молоток, крестообразная отвертка являются вспомогательными бытовыми инструментами при монтаже различных типов экранных ограждений.
Инструмент для монтажа
Защитный экран над ванной
Кроме раздвижных конструкций, предполагающих размещение под ванной, существуют экраны, устанавливать которые необходимо непосредственно над ней. Они производятся из аналогичных материалов, но имеют иную функциональную нагрузку, а именно защищают комнату от брызг воды во время принятия душа или купания в ванной.
Такие защитные шторки вы можете установить самостоятельно, даже не имея особых навыков. Заранее приготовьте дрель, уровень, дюбеля, шурупы или другие крепежные материалы, и начинайте работу:
- закрепите вертикальные стойки на стене;
- перпендикулярно к ним присоедините несущую стойку сверху и еще одну снизу плотно к бортикам ванной;
- вставьте полотна, выполняющие роль шторки, но предварительно убедитесь, что конструкция хорошо зафиксирована;
- обязательно обработайте стыки герметиком.
Экран из пластика своими руками
Есть и другой тип каркаса, который больше подходит для конструкций из пластика. Можно использовать металлический профиль ПН 27Х28 – он превосходно справляется с лёгкими листовыми материалами.
Разметку для строительства каркаса делают точно так же, как и в варианте с брусом. Для угловой ванны задача будет усложняться, потому что тут вам для экрана потребуется гибкий материал, а пластик подходит как нельзя лучше.
Нижнюю планку фиксируют на полу, боковые и вертикальные стойки крепят к стенкам и на верхнюю и нижнюю обвязку уголками.
ФОТО: euroluki.ruСоединение можно выполнять обычными короткими саморезами – для пластика такой прочности будет вполне достаточно
Что касается самого пластика, есть несколько вариаций. Самый логичный выбор – использовать те же панели, что вы применяли для отделки стен ванной. В таком сочетании у вас будет законченный интерьер с логичным продолжением под ванной, то есть она будет выглядеть как бы утопленной в общую конструкцию стены. Для глухой конструкции панели просто крепят на те же профили, что и на стенках, а если вы хотите сделать дверцы, то их монтируют на рамки, оформляя по периметру профилем-заглушкой.
Можно сделать экран под ванну из листовых пластиковых панелей – так у вас легко получатся раздвижные дверцы.
Конструктивные различия экранов
Строительный рынок предлагает множество разновидностей таких панелей на любой вкус. Они отличаются по дизайну и функциональным возможностям. Многие компании занимаются производством экранов под ванну на заказ, что позволяет с уверенностью сказать о большом выборе этих изделий.
Рассмотрим разновидности таких защитных панелей, в зависимости от особенностей конструкции:
- стандартные;
- многофункциональные;
- торцевые.
Конфигурацию различных моделей экранов можно определить самостоятельно в зависимости от своих финансов и технических предпочтений
Стандартные модели являются наиболее распространёнными и представляют собой пластмассовую панель, для которой выбирается рама соответствующих габаритов. Многофункциональный вариант отличается от стандартного тем, что имеет возможность регуляции размеров экрана под ванну (за счёт ножек). Торцевые панели применяются для сокрытия только определённой части ванной.
Лучше выбирать экраны, фурнитура которых выполнена из оцинкованной стали
Фото экранов под ванны можно без труда найти в сети, что значительно упрощает их выбор.
Статья по теме:
Аварийный люк
Возможно изготовлением самодельного аварийного съемного люка. В отличие от заводских аналогов он изготавливается без магнитиков, шарниров и прочих аксессуаров по следующей технологии:
- в кладке изготавливается окно, чуть меньшего размера, чем кафель;
- в момент укладки плитки задняя часть одного элемента облицовки оклеивается скотчем;
- после отвердевания клея производится затирка швов герметиком.
Оклеенная пленкой плитка ничем не выделяется в общем массиве. При необходимости доступа к коммуникациям швы срезаются ножом, кафель извлекается вакуумной присоской, как на видео ниже:
https://youtube.com/watch?v=huGJJlQlwGE
После ремонта слива, облицовка монтируется на место, швы вновь заполняются герметиком.
Требования
Для изготовления экранов выбирают отделочные стройматериалы, удовлетворяющие следующим требованиям:
- Влагостойкость. Обязательное условие применения любого материала в помещениях с повышенной влажностью.
- Коррозионная стойкость. Относится к металлическим изделиям или фрагментам, не рекомендуется использование в ванной комнате стали без защитного покрытия.
- Биологическая устойчивость. Материал не должен способствовать образованию грибковых и плесневых пятен, развитию колоний бактерий.
- Прочность. Не столь важный для экранов показатель, не испытывающих непосредственные нагрузки, но в некоторых случаях может быть полезна, к примеру, при монтаже под акриловые ванны, требующие жесткой опоры бортов.
- Гигиеническая безопасность. Одно из важнейших условий, материал не должен приносить вред здоровью, разлагаться на вредные составляющие с течением времени.
- Декоративность. Экран закрывает некрасивое пространство под чашей, поэтому его эстетическая привлекательность и соответствие интерьеру ванной комнаты имеют решающее значение.
- Удобная конструкция. В экранировании должна быть предусмотрена возможность доступа к сифонному узлу, некоторые предпочитают иметь углубление в глухой конструкции или открытое пространство в нижней части для удобного расположения ног.
Модели с распашными дверями и полками
Заводской крепеж и каркас
Предусматривая возможность закрепить акриловую ванну от сдвига в горизонтальной плоскости, производители комплектуют сантехнику металлическими скобами или полимерным крепежом аналогичной формы.
Заводская скоба для крепления борта чаши к стене.
Скобой называется изогнутая стальная полоса, одной плоскостью прилегающая к опорной поверхности, другой образующей крючок. Пластиковый крепеж формируется в экструдерах или отливается целиком.
Пластиковый заводской крепеж для ванны
Пошаговая методика монтажа к несущей конструкции выглядит следующим образом:
- элементы каркаса крепятся к чаше саморезами снизу;
- ванна устанавливается на место эксплуатации, борта выставляются в горизонтальной плоскости за счет регулируемых по высоте ножек;
- производится разметка на стенах верхней кромки чаши прилегающих к ним ее сторон;
- ванная сдвигается, замеряется высота ее борта, разметка на стенах переносится ниже на величину этого значения;
- по линии монтируются скобы или пластиковый крепеж;
- чаша приподнимается над крючками, надевается бортиком на них.
В штатных опорах регулируемых по высоте ножек силового каркаса акриловой ванны обычно не бывает отверстий для крепления их к полу. Самым недорогим вариантом фиксации сантехнического изделия в горизонтальной плоскости является изготовление таких отверстий, разметка после регулировки высоты, удаления ванны, сверления глухих отверстий в полу.
Если ванна устанавливается после облицовки стен кафелем, панелями ПВХ, то оставшаяся между ее бортами и стенами щель по умолчанию заделывается герметиком.
Этот материал фактически является клеящим средством с высокой адгезией к пластику, керамике. Поэтому чаша ванны гарантированно не будет шататься, даже без дополнительных мероприятий по стабилизации пространственного положения.
Устанавливаем ванну на кирпичи
Нет фабричного каркаса? Не проблема! Мы можем установить акриловую ванну на кирпичи. Этот вариант еще более надежный по сравнению с методом установки ванны на каркас заводского изготовления.
Опора может иметь сплошной или столбчатый вид.
Установка ванны на сплошную кирпичную подложку
Пример установки акриловой ванный на кирпич
Первый шаг. Временно устанавливаем ванну в месте ее будущего монтажа и проецируем на основание сливное отверстие. Это даст нам возможность оставить в подложке просвет для подключения слива.
Второй шаг. Выкладываем кирпичи на площадь всей опорной часть емкости. Высоту подбираем так, чтобы бортики ванны возвышались над полом не более чем на 600 мм. При этом учитываем, что у нас еще будет присутствовать 2-3-сантиметровая подушка из полиуретановой пены.
Кирпичи укладываем на традиционный цементный раствор.
Третий шаг. Собираем по периметру кирпичной кладки каркас из листовой фанеры. Высота таких листов должна превышать кладку на толщину пенной подложки. Не забываем оставлять сливное отверстие незаполненным.
Четвертый шаг. Равномерно запениваем поверхность подложки полиуретановой пеной, не выходя за границы каркаса. На пену сразу накладываем предварительно заготовленную листовую фанеру. Используем влагостойкие листы толщиной 10 мм.
Установка ванны на кирпич
Пятый шаг . Плотно закупориваем слив акриловой ванны. На этом же этапе подготавливаем примерно литр воды и деревянные подпорки для регулирования уровня установки емкости.
Шестой шаг. Наливаем в емкость подготовленную ранее воду и выставляем ванну на подложке по строительному уровню.
Седьмой шаг. Пока полиуретановая пена не застыла, регулируем ровность установки ванны при помощи подпорок. В результате вода в емкости должна равномерно распределиться вокруг слива, а уровень показать «0».
Восьмой шаг. Выставив ванну по уровню, наливаем в нее воду примерно на половину объема. Под весом воды пена не сможет поднять емкость, а сама ванна примет требуемый наклон.
Девятый шаг . Даем пене высохнуть и снимаем ванну. Если края емкости должны быть утоплены в стене, предварительно очерчиваем на поверхности контур кромки, а затем делаем в стене углубление для края ванны. В этом нам поможет перфоратор. Если обустройство канавки не предусмотрено (это не рекомендуется делать, если стены выполнены из блоков, гипсокартона или другого легкого материала), на уровне нижнего среза просто фиксируем брус, пропитанный антисептиком, либо же стальной уголок. Поддерживающую планку в конце дополнительно усилим упорами.
Десятый шаг. Возвращаем нашу емкость на место и подключаем ее к канализации. Щели между емкостью и кирпичами задуваем пеной. Устанавливаем декоративный экран и плинтуса.
Пример ванны, установленной на кирпичи, с отделкой мозаикой
Устанавливаем акриловую ванну на кирпичные опоры
Устанавливаем акриловую ванну на кирпичные опоры
Первый шаг. Вносим емкость в ванную комнату.
Второй шаг. Выполняем разметку основы в месте установки кирпичных опор. Самый правильный вариант – возведение столбов ближе к краям изгиба акриловой ванны. Если емкость длинная, дополнительную опору можно возвести и посередине.
Третий шаг. Наметив места кладки опор, приступаем к приготовлению цементного раствора. Слишком много не готовим – нам предстоит выложить не больше 20 кирпичей, поэтому лишние расходы нам ни к чему.
Четвертый шаг. Приступаем к кладке. Опору для задней части ванны выкладываем на высоту 190 мм, столб для переднего края емкости возводим на 170 мм. Высоту средней опоры, если она нужна, подбираем по ситуации, в зависимости от конструкции устанавливаемой ванны. Разница по высоте столбов обеспечит условия для эффективного стока воды из емкости.
Пятый шаг. Даем кладке примерно сутки на высыхание и устанавливаем ванну. Емкость ставим медленно, плотно подвигая к стенам. Зазоры между кирпичами и ванной заполняем герметиком.
При желании можно дополнительно зафиксировать ванну к стене с помощью дюбелей и металлического профиля. Такое крепление применяется достаточно редко, но все равно встречается.
Убедившись в правильности, устойчивости и ровности установки ванны, подключаем канализацию, устанавливаем смеситель, монтируем декоративный экран и укладываем плинтус на ванну.
Форма экранов под ванну
Перед тем как приступить к изготовлению экрана под ванну, вам необходимо определиться с будущей его формой.
Итак, экраны под ванну бывают трех типов:
глухой стеной — данный тип экрана собой закрывает полностью все пространство под ванной, не предполагая никаких выемок для удобства или ниш для вещей. При его установке следует тщательно перепроверить исправность всей сантехники и труб, так как потом это будет сделать проблематично. Обычно, такие типы экранов предполагают наличие небольшой дверцы для проверки состояния сантехники.
Глухой экран
предполагающий выемку для ног – этот тип экрана более удобен для пользования. Выемка поможет вам стать вплотную к ванне, не испытывая при этом никакого дискомфорта при мытье самой ванны или купании в ней детей.
Экран для ванны с выемкой для ног
экран с наклонным углом, как и в предыдущем случае, также достаточно удобен в использовании и создается сугубо для комфорта пользования ванной.
Экран для ванны с наклонным углом
криволинейный или угловой экран необходим для обладателей округлых ванн. Приобрести его готовым в магазине невозможно. Такой экран делают только вручную.
Криволинейный экран для ванны
Стоимость
Средняя стоимость таких изделий составляет 1500-2500 рублей.
Важно помнить, что заказ в стандартную ванную комнату индивидуального раздвижного экрана со специальными ящиками и полочками, является нецелесообразным, так как такие элементы выкатывающегося типа вполне можно купить отдельно. Алюминиевые рамы требуют достаточно частого подкрашивания, но легко выдерживают даже очень тяжелые панели
Кроме всего прочего, если в ванной комнате нарушен режим вентиляции, то ламинированные ДСП и МДФ-экраны устанавливать категорически нельзя
Алюминиевые рамы требуют достаточно частого подкрашивания, но легко выдерживают даже очень тяжелые панели. Кроме всего прочего, если в ванной комнате нарушен режим вентиляции, то ламинированные ДСП и МДФ-экраны устанавливать категорически нельзя.
Что учесть при выборе размера экрана?
Как подобрать экран под ванну по размеру? Измерить параметры самой чаши:
- высоту от пола до бортика — обычно это 500-600 мм;
- длину чаши — наиболее популярные параметры 1500-1800 мм;
- ширину — если планируете отдельно приобретение торцевой стенки.
Сложнее всего приобрести сплошные конструкции или с распашными дверцами — их габариты нельзя изменить. Соответственно, длина и высота экрана под ванну должны совпадать с вашими цифрами вплоть до миллиметра.
Подобрать раздвижное купе проще — несовпадение длины нивелируется наслоением фасадов, а высоты — регулирующимися ножками.
Пустое пространство под ванной способно испортить даже дорогой ремонт, закройте его красивым и функциональным экраном.
