Электроэффлювиальный аэроионизатор своими руками: чистим воздух в квартире

Польза и вред от использования лампы Чижевского

К сожалению, назвать ионизацию воздуха исключительно полезной процедурой для человеческого организма нельзя. Конечно, когда в помещении уничтожаются все микробы и бактерии – это хорошо, так как в наш организм они уже не проникают, и это даже помогает излечить некоторые заболевания.

Но, если постоянно дышать воздухом, переполненным отрицательно заряженными частицами, то стоит готовиться к негативным последствиям. Поэтому, давайте подробнее разберемся с этими моментами.

Польза

Самодельный преобразователь частиц как минимум позволяет очистить воздух в комнате, что положительно сказывается на здоровье человека. Особенно того, который уже страдает от некоторых заболеваний:

  • Воспалений слизистых бронхов, горла, носа;
  • Астмы или приступов удушья по неизвестным причинам;
  • Инфекционных недугов (например, туберкулеза);
  • Различных аллергий;
  • Проблем с нервной системой.

Более того, лампа Чижевского не только позволяет эффективно справляться с очисткой воздуха, но и в общем положительно влияет на здоровье человека:

  • Улучшает концентрацию внимания, снимает усталость, помогает эффективнее справляться с работой;
  • Минимизирует риск возникновения проблем с мозговым кровообращением, что уменьшает мигрень, головокружения и т.п.;
  • Помогает легким насыщаться очищенным кислородом, улучшая их работу.

Кроме человеческого организма, лампа Чижевского способна положительно влиять также и на другие живые организмы. Так, устройство часто применяется в области выращивания растений, ведь этот прибор стимулирует рост клеток, а также увеличивает продолжительность их жизни.

Стоит помнить, что существует масса лабораторных и кустарных испытания устройства Чижевского, и лишь малая их часть подкреплена доказательствами пользы аппарата, которые обоснованы наукой. Поэтому, многие «достижения» конструкции остаются под вопросом.

Вред

Несомненно, люстра – устройство, отличающееся массой преимуществ. Но, помимо пользы может нанести также и вред своему владельцу. Так, в процессе проведения сотен тысяч опытов, исследователи выявили такие вредные «стороны» аппарата:

  • Может стать причиной осложения заболеваний сердечно-сосудистой системы;
  • Часто вызывает сильные ноющие головные боли в лобовой части;
  • Нередко нарушает ритм дыхания.

Есть мнение, что использовать лампу Чижевского разрешено людям любых возрастных категорий. Но, опираясь на теорию действия устройства, можно сделать выводы, что ионизатор рекомендован далеко не всем.

Основные противопоказания:

  • Раковые опухоли разной локализации;
  • Почечная недостаточность;
  • Последние стадии туберкулеза;
  • Сердечная недостаточность.

Как сделать аппарат живой и мёртвой воды

Прибор работает от сети переменного тока 220В. Непосредственно для приготовления воды нужен постоянный ток. Поэтому, в цепи питания одного из электродов установлен мощный диод. Два электрода из нержавеющей стали закреплены на изолирующей основе из органического стекла.

Длина электродов разная – для удобства во время эксплуатации. На коротком будет мёртвая вода, на длинном – живая.

Для выпрямления тока, используется диод рассчитанный на ток 10А и напряжение не менее 250В. В данной схеме, можно использовать советские диоды серии (Д245 – Д247).

Для безопасности, стоит предусмотреть защитный кожух для верхней части прибора, т.к. все элементы в процессе работы, будут под опасным напряжением сети 220В!

Для приготовления воды, можно использовать банку, ёмкостью 2 или 3 литра. Наливаете воду в банку, процентов на 70-80. Оставьте место для воды, которую вытеснит наполненный мешочек.

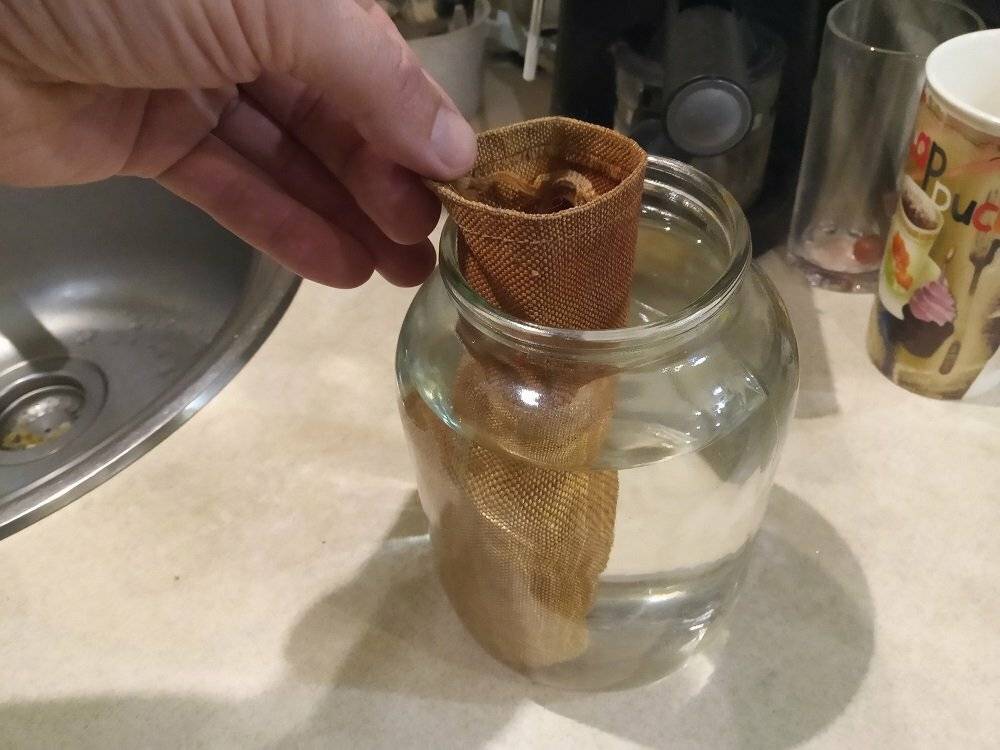

Теперь наливаете воду в мешочек и погружаете его в банку. Непокрытый водой мешочек должен выступать над уровнем воды на 1-2 см – чтобы воды не смешивались.

Погружаете в банку аппарат. Длинный электрод в банке, а короткий в мешочке. Включаете прибор в сеть.

Внимание! Меры безопасности!

С момента включения прибора в сеть 220В, НЕЛЬЗЯ прикасаться к диоду, электродам, воде и прочим элементам, которые могут проводить электрический ток. Прикосновение чревато поражением электрическим током.

Рядом не должны находиться дети, животные… Нельзя отвлекаться, чтобы не оставить прибор без присмотра!

Продолжительность приготовления зависит от жёсткости воды. Признаком того, что вода готова, является начало активного бурления воды вокруг электродов (особенно в мешочке).

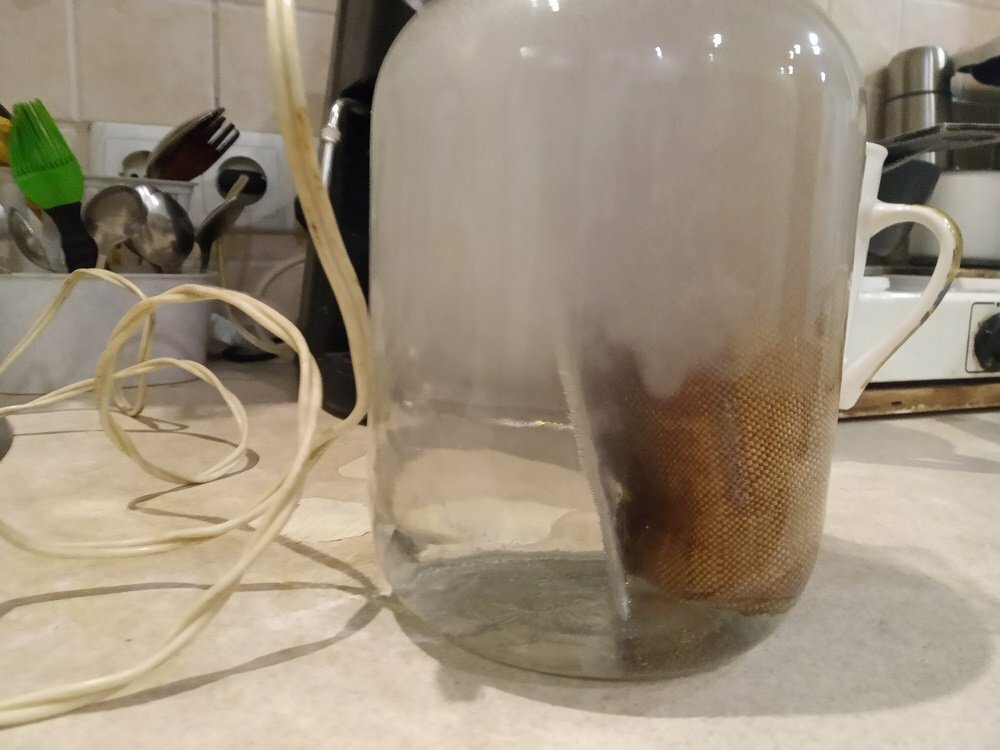

Отключите прибор из сети. И только после этого! Извлеките аппарат из банки и тут же доставайте мешочек. Воду из мешочка перелейте в приготовленную ёмкость.

Мешочек и аппарат просушите и уберите в недоступное для детей место.

Чтобы вычислить оптимальное время приготовления живой и мёртвой воды, я предложу вам следующую методику:

Приготовьте воду за 1,5 минуты. Посмотрите на цвет готовой мёртвой воды. Она должна быть жёлтого цвета (как на фото ниже), может быть слегка коричневого. Если всё так и есть – обе воды готовы.

Если мёртвая вода слабо жёлтого цвета – залейте новую воду и повторите весь процесс снова, но теперь держите 3 минуты. Если мёртвая вода не стала жёлтой, повторите процесс, увеличив время до 5 минут. В моей практике был случай, когда для приготовления воды, нужно было держать аппарат включенным 9 минут!

Детали самодельного ионизатора воды

Создателю ионизатора воды потребуется два пластиковых контейнера ёмкостью 5 литров каждый. Двумя такими контейнерами фактически обеспечиваются отдельные камеры для рабочих электродов.

Титановые электроды, конечно, лучший вариант для такого случая. Тем не менее, алюминиевые или медные электроды зачастую применяются компаниями-производителями ионизаторов воды.

Соответственно, для самодельной конструкции такой вариант тоже подойдёт. Также понадобится:

  • труба ПВХ диаметром 50 мм,
  • небольшой кусочек замши,
  • несколько зажимов типа «крокодил»,
  • электрический провод,
  • система питания 12 (24) вольт,
  • два медных (титановых или алюминиевых) электрода.

Сборка ионизатора воды своими руками

Пошаговую процедуру сборки ионизатора воды своими руками можно описать следующей последовательностью действий:

  1. На каждом из двух пластиковых контейнеров высверлить отверстия под ПВХ трубку (50 мм). Сверлить отверстия в нижней части и с учётом совместимости по осям, когда оба контейнера расположены рядом друг. То есть отверстия должны совпадать.
  2. Пластиковую трубу внутри заполнить замшей по всей длине и вставить противоположными концами в отверстия контейнеров, соединив тем самым обе ёмкости.
  3. Установить и закрепить в каждом из контейнеров электрод. Обвязать электроды проводкой и подключить (можно применить зажимы типа «крокодил») к выходам источника питания 12 (24) вольта.
  4. Включить в сеть источник питания и запустить в работу.

По факту подачи питания на электроды начинается процесс электролиза. Спустя примерно два часа, щелочные и кислые продукты явно начнут разделяться по разным ёмкостям. Цвет жидкости в одном из контейнеров приобретает коричневатый оттенок, насыщенность которым зависит от количества примесей в исходной воде.

Другой контейнер будет пополняться чистой щелочной жидкостью, пригодной для употребления под питьё. По сути, есть смысл подключения на каждом контейнере запорных кранов, через которые удобно извлекать приготовленную жидкость конкретного вида. Таким образом, самодельный ионизатор воды обеспечивает недорогую, вполне доступную в быту технологию получения чистой питьевой жидкости.

Люстра Чижевского – польза и вред

Ионизированное воздушное пространство нельзя назвать однозначно полезным для благополучия человеческого организма. С одной стороны, избавление воздуха от бактерий и микробов оказывает воздействие лечебного характера на организм. С другой стороны, излишнее количество отрицательных зарядов может привести к неприятным последствиям. Лампа Чижевского, польза и вред которой активно обсуждается по сей день, оказывает как положительное, так и отрицательное влияние.

Лампа Чижевского – польза

Устройство, как минимум, может очистить воздух в помещении, что благотворно повлияет на состояние здоровья людей, которые имеют проблемы со здоровьем:

  • воспаление слизистой оболочки бронхов, носа и гортани;
  • приступы удушья (астма);
  • инфекционные заболевания (туберкулез);
  • аллергическая реакция;
  • расстройство центральной нервной системы.

Исследования показали, что люстра Чижевского, польза которой состоит не только в очищении воздушного пространства, оказывает ряд других положительных влияний на человеческий организм:

  • повышение эффективности выполнения поставленных задач;
  • снижение вероятности возникновения нарушений мозгового кровообращения;
  • улучшение работы дыхательной системы.

Устройство оказывает положительное воздействие не только на человеческий организм. Опыты использования ионизатора в растениеводстве показали хорошие результаты, так, люстра Чижевского для растений выступает стимулятором роста и увеличивает жизнедеятельность клеток растительного происхождения

Важно отметить, что не все проведенные исследования подкреплены научными доказательствами, что ставит под сомнения полученные достижения

Люстра Чижевского – вред

Лампа обладает огромным количеством плюсов, однако может принести потенциальный вред владельцу. Многочисленные опыты выявили следующие негативные стороны прибора:

  • осложнения сердечно-сосудистых заболеваний;
  • возникновение головных болей в области лба;
  • нарушение дыхательного ритма;

Существует мнение, что нет ограничительных барьеров использования устройства. Однако есть ряд научных теорий, доказывающих, что ионизаторы использовать можно не всем, исключением из правил не стала и люстра Чижевского, противопоказания которой носят следующий характер:

  • онкологические заболевания;
  • почечная недостаточность:
  • туберкулез последних стадий;
  • сердечная недостаточность.

Конструкция и детали.

Эк­ран (люстра) -это легкое металлическое кольцо {рис. 1, б), к которому припаяна мед­ная сетка из голого прово­да диаметром 0,3…0,5 мм. Сетка имеет квадратные ячейки размером 35…45 мм. Они образуют выпуклую часть экрана, направлен­ную вниз. В углах сетки при­паяны иглы диаметром 0,25…0,5 мм и длиной 45…50 мм, которые должны быть достаточно острыми. К коль­цу прикреплены три медных провода диаметром 0,8…1 мм, развернутые под углом 120° и спаянные над цент­ром экрана. Это провода высокого напряжения. К эк­рану подводится высокое напряжение (25 кВ) от тран­зисторного преобразовате­ля тока {рис. 1, а). Для боль­ших помещений (школьных классов, мастерских и т.п.) требуется напряжение 50 кВ.

Рабочая частота двухтактного промежуточного пре­образователя 3…4 кГц. Тра­нсформатор Тр намотан на ферритовом сердечнике трансформатора вертикаль­ного отклонения телевизора. Боковые щеки каркаса ка­тушки лучше всего вырезать из текстолита или оргстекла толщиной 1 мм, гильзу (кар­кас) катушки можно сделать из любого электроизолиро­ванного материала. Ширина каркаса не менее 30 мм. Первичная обмотка (I) име­ет 14 витков провода ПЭЛ или ПЭВ 0,8 с отводом от се­редины, вторичная обмотка (II) — 6 витков того же провода с отводом от середины (об­мотка покрыта слоем изоляции толщиной 1 мм), обмот­ка III — имеет 8000… 10000 вит­ков провода ПЭЛШО 0,08… 0,1 (через 800 витков следу­ет прокладывать слой элек­троизоляционного материа­ла толщиной 1 мм). Зазоры между изолирующими про­кладками и корпусом зали­вают клеем. Транзисторы не­обходимо установить на ра­диаторах с поверхностью 300 см2, так как выделяемая на коллекторе мощность достигает 10 Вт. Выход умно­жителя напряжения со­единен с экраном (люс­трой) высоковольтным (50 кВ) проводом, при­меняемым, например, в рентгеновской аппа­ратуре или высоковоль­тных цепях автомоби­лей. Выпрямительные столбы можно заме­нить двумя селеновыми вентилями с обратным напряжением 500 В или низковольтными диодами (20…25 диодов в каж­дом каскаде при рабочем напряжении 500 В).

Экран-люстру подвешива­ют к потолку на изоляторах. Он должен быть располо­жен в 2 м от пола. Преобра­зователь тока размещают вблизи экрана, а источник электропитания преобразо­вателя в любом удобном ме­сте. Шасси нужно заземлить, например, соединив его про­водом с водопроводной тру­бой.

Для проверки работы ио­низатора можно использо­вать вату. Если ионизатор исправлен, небольшой кусо­чек ваты должен притяги­ваться к экрану-люстре с рас­стояния 0,5…0,6 м. Осторож­но приближая руку к иглам экрана, на расстоянии 70… 100 мм мы почувствуем хо­лод. Для приближенного измерения числа ионов можно применить устройство, показанное на рис. 1, в. Во время работы ионизатора не должно появляться никаких запахов. Запах свидетельствует о наличии в помещении посторонних газов (озон, окислы азота). В этом случае нужно тщательно проверить конструкцию люстры, монтаж умножителя и соединения преобразователя с люстрой

Ионизатор является источником высокого напряжения, поэтому при работе с ним надо соблюдать осторожность. Хотя сила тока высокого напряжения едва достигает  3…5 мкА и не опасна, однако прикосновение к экрану или цепи высокого напряжения грозит неприятным ударом

Похожие патенты RU2238109C2

названиегодавторыномер документа
Аэроионизатор1990
  • Истомин Виталий Юрьевич
  • Камышников Павел Алексеевич
SU1706644A1
ВОЗДУШНЫЙ ИОНИЗАТОР2008RU2598098C2
ИОНИЗАТОР ВОЗДУХА2009
  • Сараев Сергей Валерьевич
  • Кашин Феликс Александрович
  • Гумбург Нина Вячеславовна
  • Ежевский Виктор Александрович
RU2388102C1
ИОНИЗАТОР КИСЛОРОДА ВОЗДУХА1996
  • Бызов Ю.И.
  • Самолдин А.И.
RU2126277C1
СПОСОБ АЭРОИОНОТЕРАПИИ2000
  • Белкин В.В.
  • Николаев А.С.
  • Папулов Л.М.
RU2198696C2
ОБЪЕМНЫЙ ИЗЛУЧАТЕЛЬ ДВУХЗАРЯДОВЫХ ОТРИЦАТЕЛЬНЫХ АЭРОИОНОВ КИСЛОРОДА ВОЗДУХА1999RU2152901C1
СПОСОБ ПОЛУЧЕНИЯ ПОТОКОВ АЭРОИОНОВ ПРИ АТМОСФЕРНОМ ДАВЛЕНИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ1995
  • Сахно Виктор Иванович
  • Демьянов Александр Васильевич
  • Горшкова Маргарита Михайловна
  • Блинов Юрий Григорьевич
RU2089073C1
ИСТОЧНИК АЭРОИОНОВ1996RU2118760C1
ИОНИЗАТОР ВОЗДУХА2006
  • Давыдов Вячеслав Федорович
  • Батырев Юрий Павлович
  • Машков Александр Сергеевич
RU2329836C1
ТЕРАПЕВТИЧЕСКИЙ КАБИНЕТ-АЭРОИОНИЗАТОР РАПИЕВЫХ Р.А.2003
  • Рапиев Р.А.
  • Рапиев Р.А.
  • Рапиев Р.А.
RU2246330C1

Самодельный ионизатор воздуха для дома: люстра Чижевского

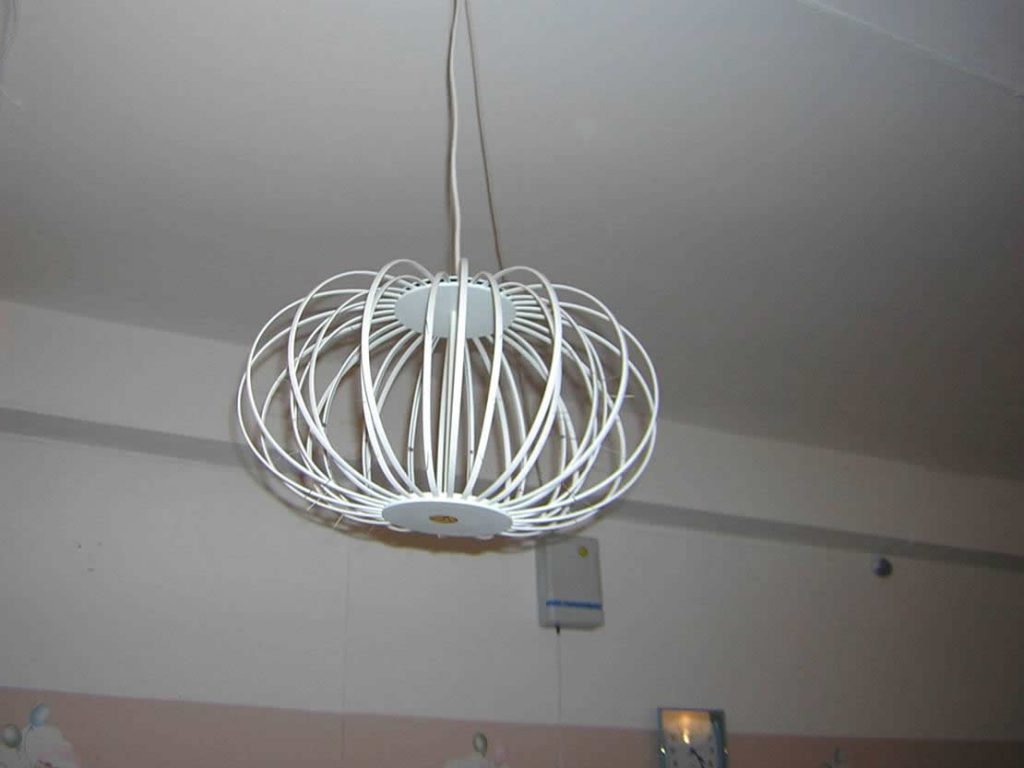

В классическом варианте люстра Чижевского выглядит так
