Обслуживание газгольдера
Основной мерой в обслуживании газохранилища является периодическая заправка топливом. Как правило, используются смеси бутана и пропана, процентное соотношение которых варьируется в зависимости от местных климатических условий. Заправка выполняется, когда содержание газа в емкости опускается до уровня порядка 25%. Непосредственно наполнение осуществляют специальные службы с газовозами и шлангами подачи топлива, которые погружаются в горловину газгольдера. Отзывы владельцев часто критикуют непрофессионализм газоснабжающих компаний, предоставляющих подобные услуги
Поэтому, чтобы не просчитаться в выборе службы для заправки газгольдера, следует обращать внимание на следующие моменты:
- Наличие накладной с описанием состава и качества предоставленной смеси.
- Использование специализированных газовых счетчиков и уровнемеров для снятия показаний объема топлива.
- Размер автопарка. Крупные компании всегда имеют в распоряжении 4-5 газовозов для покрытия нужд потребителей в периоды сезонного ажиотажа.
- Наличие шлангов нужной длины. Заранее следует оценить, на какое расстояние в условиях конкретного участка автоцистерна сможет направить шланг (в среднем от 20 до 50 м).
Виды газгольдеров
Если речь идет о емкостях в стационарном исполнении, выделяют 2 типа газгольдера — подземный и надземный. Вместительные резервуары позволяют организовать автономное газоснабжение в домах круглогодичного проживания. Газгольдер для коттеджа рекомендуется выполнить стационарным, в то же время для нерегулярного использования на даче в зимний период можно задействовать мобильный резервуар.
Наземный газгольдер
Особенности газгольдеров:
- Наземные хранилища.В европейских странах популярностью пользуется именно этот вариант, поскольку монтаж емкости не требует серьезных финансовых затрат и времени на земляные работы. Но в России, в регионах с более холодным климатом, надземные резервуары использовать нерационально — при низких температурах сжиженный газ испаряется медленнее. Наземный газгольдер придется дополнить специальными испарителями и утеплить корпус, чтобы обеспечить необходимый уровень давления газа в трубах. Применение наружного газгольдера рационально, если стоит задача по обеспечению теплом высотных домов, коттеджных поселков, объединения дачных участков, поскольку приходится использовать резервуары больших размеров (до 6 000 м3), которые прятать под землю дорого.
- Подземные емкости.Расположение хранилища для сжиженного газа под землей, ниже точки промерзания грунта, имеет ряд преимуществ:
- не требуется использовать дополнительное оборудование для того, чтобы поддерживать испарение газа в емкости на стабильно высоком уровне;
- участок не загромождается конструкцией с емкостью, сохраняет привлекательный облик.
- Мобильные резервуары.Небольшая цистерна для сжиженного газа устанавливается на автоприцеп. За счет специального оборудования она за считаные минуты подсоединяется к газовым коммуникациям дома. Заправку ёмкости топливом можно производить на любой станции АГЗС. Объем резервуара – до 500 м3. Этого достаточно для отопления небольшого дома. Передвижная станция газообеспечения позволяет обеспечивать дачу топливом при зимнем проживании.
Мобильный газгольдер
Разбираясь, какой газгольдер выбрать, необходимо оценить преимущества и недостатки резервуаров в различном исполнении:
- Вертикальный газгольдер.Преимуществом является возможность установить емкость на небольшом участке, а также стабильность испарения газа за счет того, что площадь зеркала не изменяется при понижении уровня топлива. Из недостатков: потребуется больше усилий для подготовки приямка с учетом высоты резервуара и уровнем промерзания грунта, небольшая площадь испарения газа. Чтобы повысить производительность станции некоторые компании оснащают вертикальные модели нагревательными элементами, способствующими интенсивному испарению. Также для оптимального уровня давления в локальной газовой системе можно подсоединить две вертикальных емкости к одному патрубку. Вертикальные модели обычно используются для домов площадью до 150 м2.
- Горизонтальный резервуар.Отличается высокой производительностью, но она зависит от уровня топлива в емкости. Когда остается около 1/3 объема, испарение газа заметно снижается, и для стабильного функционирования системы требуется специальный редуктор. Газгольдеры горизонтального исполнения требуют подготовки приямка меньшей глубины по сравнению с вертикальными моделями, подходят для газоснабжения домов площадью свыше 200 м2.
Газгольдер горизонтальный
Какими бывают газгольдеры – конструктивные особенности
По месту расположения различают наружные и подземные газгольдеры, первые ввиду слишком низких температур в зимнее время не используются в бытовом хозяйстве – для них нужен обогрев, что экономически невыгодно.
Также газгольдеры могут располагаться вертикально и горизонтально по отношению к плоскости земли, но в связи с тем, что вертикальные виды имеют малую площадь испарения по сравнению с горизонтально размещенными, они редко применяются в промышленной и бытовой сферах.

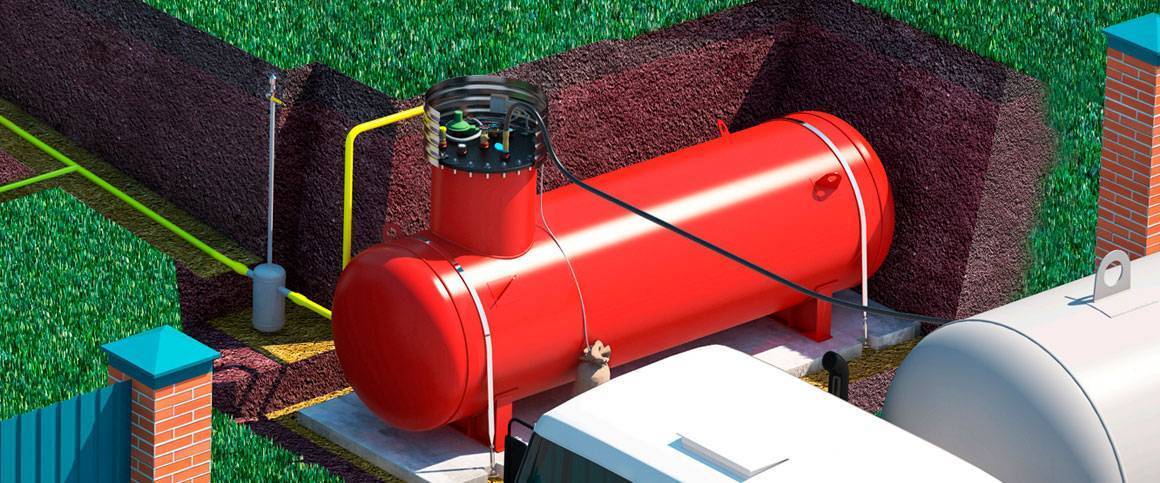

Практически все подземные газгольдеры имеют однотипную конструкцию из резервуара и горловины, минимальная глубина залегания резервуара под поверхностью земли – около 600 мм, некоторые модели комплектуются люком-лазом.
Поэтому отечественный производитель поставляет на рынок резервуары с конструктивным исполнением (высокой горловиной), рассчитанным на эксплуатацию в холодных климатических условиях, но как отмечалось выше, материал их изготовления значительно уступает европейской стали по качеству.
Рис. 19 Типовые конструкции арматурных отсеков газгольдеров для автономного газоснабжения
Использование двух и более газгольдеров
Иногда, вместо одного, устанавливают два газгольдера (в случаях, когда на участке недостаточно места, увеличился объем потребления и т.д.) при этом их соединяют друг с другом по жидкой и газообразной фазам. Таким образом, можно увеличить объем сохраняемого газа, площадь его испарения, заправлять резервуары поодиночке или вместе.
При их соединении удобнее использовать модели с высокими патрубками, которые является одним из вариантов стандартных конструктивных исполнений.
Как правильно установить газгольдер
Установкой газгольдера занимается только специализированные фирмы со штатом опытных работников, для проведения работ требуется специальная техника для перемещения тяжелых грузов, приспособления для сварки ПНД труб – теоретическая возможность провести работы своими руками (не считая других нюансов) практически отсутствует. Последовательность проведения работ специализированной фирмой:
- В соответствии с планом дома выбирается подходящий участок для размещения резервуара.
- В заданном месте выкапывается котлован необходимого размера и траншея для размещения трубопровода ниже глубины промерзания грунта, на дне котлована по горизонтальному уровню формируется песчаная подушка.

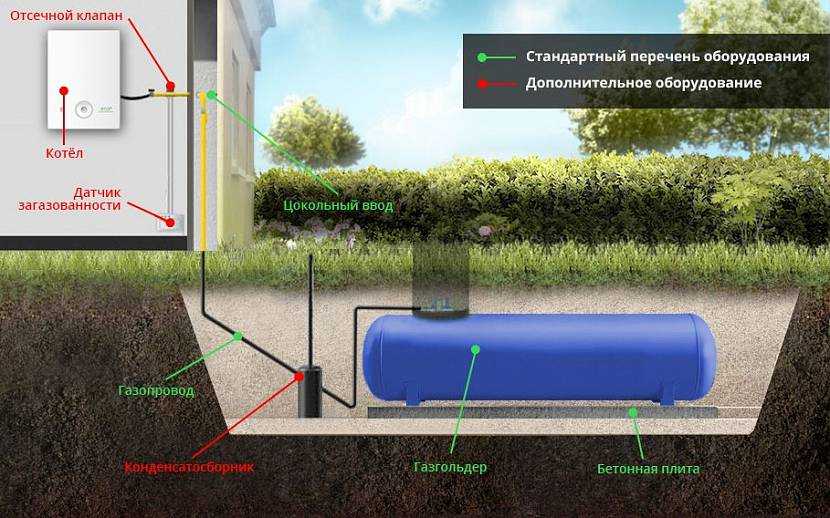

Рис. 20 Установка газгольдера – основные этапы
- Поверх подушки укладывается бетонная плита с четырьмя выступающими пластинами с отверстием и размером с газгольдер, при укладке ее дополнительно проверяют на соответствие горизонту.
- Вдоль осевой линии плиты размещается резиновая подложка для защиты емкости от коррозии и механических повреждений, после чего резервуар выгружается и укладывается на подложку. Он закрепляется стальными тросами в защитной оболочке прикручиванием к стальным пластинам. Некоторые резервуары оснащены стальными опорами и не требуют подложки для установки.
- Устанавливают на резервуар регулятор давления, подключают пластиковую трубу газопровода и прокладывают ее в траншее с небольшим уклоном, в самой нижней точке устанавливают конденсатосборник.
- Приваривают к концу подземной газопроводной ПНД трубы цокольный ввод, свободный конец заводят в дом.
- По окончании работ проводят проверку системы опрессовкой, засыпают котлован и траншею, восстанавливают травяное покрытие, укладывая на место снятый дерн.
Заправка газгольдера
Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:
- выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа,
- подключаются магистрали и системы заправщика,
- подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором,
- система продувается сжатым воздухом, чтобы удалить остатки газа,
- демонтируется оборудование газового заправщика.
Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:
- колеса заправочной техники фиксируются специальными башмаками,
- цистерна обязательно заземляется,
- обслуживающий заправку персонал должен работать в специальной одежде,
- заправочные работы в ночное время и при грозе запрещены,
- оборудование должно находиться под постоянным контролем.
Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.
Каких видов бывают
В зависимости от объема емкости, способа монтажа, устройства делятся на несколько типов. Разберем подробнее особенности и отличия каждой из установок.
Мобильные
Мобильный газгольдер – малогабаритная передвижная установка. Удобен для домовладений, которые используются сезонно, типа дач. На время зимы их можно убирать на хранение до следующего лета. Для размещения на участке не нужно много места. Не придется арендовать спецтехнику для его подключения. Объем резервуара в среднем от 500 до 600 л. Дешевле любого стационарного. Хоть установка и небольшая, но использовать ее без полученного разрешения газовой службы, как и пробовать подключать самому запрещено.
Цистерна оснащена защитной автоматикой, которая контролирует уровень подачи газа в дом и в случае аварии прекратит подачу.
Вертикальные
Занимает мало места. По виду напоминает металлический бидон.
Допустимо размещать на участке и при большом потреблении газа, подобрав емкость соответствующих размеров, но в таком случае резервуар оснащается специальными испарителями, которые отвечают за поддержку рабочего давления при подаче и распределении газа. Кроме того, большие вертикальные емкости для частного сектора проектируются с целью подземного монтажа, а это увеличивает стоимость работ в несколько раз.
Применяются вертикальные резервуары и в промышленных масштабах. К примеру, РВС-1000 используют для хранение больших объемов воды и нефтепродуктов.
Горизонтальные
Имеется в виду, что в горизонтальной емкости объем воздушно-газовой смеси обеспечивает рабочее давление даже в условиях повышенного потребления. Необходимый уровень испарения достигается естественным путем без установки дополнительных приборов. То есть газовая установка горизонтального типа выйдет дешевле других и будет работать с нужным уровнем давления даже в сильные морозы.
Единственный минус – потребуется много места на приусадебном участке, чтобы вырыть котлован под такую емкость.
Наземные
Уже из названия ясно, что цистерну устанавливают на поверхности земли. Для частного применения это лучше, потому что:
- проще обслуживать;
- легче обнаружить поломку, следы коррозии;
- удобно контролировать работу оборудования;
- проще закачивать газ в цистерну.
Но есть два существенных недостатка – зимой падает способность к испарению, и потребуется обеспечить выполнение всех мер безопасности при установке газового хранилища.
На резервуар не должны падать прямые солнечные лучи. Хоть корпус бочки считается устойчивым к высоким температурам, но лучше разместить емкость в тени.
В промышленных масштабах наземные газгольдерные станции применяются на АГЗС классического типа.
Плюс установки – отсутствие земляных работ
Минус – необходима большая площадь для размещения. Рабочий диапазон температур составляет от -40 градусов до +40 градусов.
Подземные
С точки зрения безопасности подземное размещение гораздо надежнее.
Минимальная глубина установки – от 60 см. При этом, независимо от объема резервуарного газового хранилища, сверху будет видна только горловина с крышкой. Оставшаяся часть корпуса засыпается землей и по ней можно ходить или высаживать там цветы. Ландшафт участка не портится и выглядит аккуратно и красиво. К горловине подключается заправочный узел, и по трубам в дом поступает газ.
Срок службы достигает 50 лет.
Минус подземного газгольдера – большой объем земляных работ, аренда услуг спецтехники, что влечет дополнительные затраты.
На АГЗС подземные конструкции служат хранилищами пропан-бутана. размещаются ниже уровня промерзания почвы. Поверхность цистерны покрыта специальной защитой от коррозии. Выше уровня земли будет видна горловина с газовой арматурой, клапанами, манометром и прочими элементами.
Как заправить газгольдер
Стоимость сжиженного газа делает газгольдер одним из оптимальных способов газификации для индивидуального дома, при условии отсутствия централизованного газоснабжения. Заправку выполняют специализированные предприятия, имеющие соответствующую лицензию. Мобильные установки можно заправить самостоятельно, подъехав на любую АГЗС.
Чтобы не пришлось переплачивать, следует изучить нюансы, связанные с этой стороной эксплуатации бытовых хранилищ сжиженого газа.
Стоимость заправки газгольдера
Заправка газгольдера сжиженным газом осуществляется согласно тарифам организации, установившей хранилище и продолжающей его обслуживать. Дополнительно взимаются средства от 10-20 тыс. руб. ежегодно. Средства берутся за обслуживание емкости: слив конденсата, скопившегося в газгольдере, замену впускного и выпускного клапанов и редуктора.
В общую стоимость заправки включается:
Стоимость топлива – колеблется в зависимости от того, какая газовая смесь используется. Зимний газ изготавливается в пропорции 90/10 пропан-бутан, летний 50/50. В дачный сезон затраты на заправку соответственно будут ниже. Средняя стоимость пропан-бутановой смеси по Московскому региону составляет 12,5-15 руб. /л.
В газгольдер заправляют газ пропан, смешанный с бутаном. Температура, при которой пропан продолжает испаряться составляет -42°С, у более дешевого бутана этот коэффициент составляет всего -5°С.
На сколько хватает газа в резервуаре
При правильных расчетах, одной заправки газгольдера должно быть достаточно, чтобы обеспечить достаточным количеством газа в течение всего отопительного сезона. Именно по этой причине рекомендуется, чтобы расчеты выполняли специалисты, представители компании.
При определении необходимого объема в резервуаре, следует принять во внимание:
Расход газа на каждый м², составит около 3,3 литра в месяц.
Следовательно, для дома на 200 м², на отопительный сезон потребуется около 4000 л. смеси пропан-бутан. Узнать, что заканчивается газ в газгольдере, можно при помощи уровнемера. Как только показатели упадут ниже, чем 25-30%, потребуется дополнительная заправка газовой смесью.
Как определить количество газа в ёмкости
Чтобы точно установить объем закачанного в резервуар топлива, можно воспользоваться счетчиками, установленными на заправочном клапане цистерны грузового автомобиля компании. Проверять фактическое количество оставшегося газа можно с помощью уровнемера поплавкового типа.
Расчеты для определения оставшегося количества газа следующие:
- Уровнемер имеет шкалу с количеством градиентов равных 100.
- Если резервуар имеет вместимость 4600 л, каждое число будет равно 46 л.
- Точный объем высчитывается с помощью умножения числа, указываемого в уровнемере на 46.
Как обманывают при заправке газгольдера
Существует несколько способов, которыми пользуются недобросовестные заправщики, обманывая покупателя.
Объем топлива – счетчики, как и любое другое оборудование можно специально испортить, чтобы оно не показывало точные цифры. Если при заправке 4000 л, не дозаправить всего 20-30 л, то уровнемер, установленный в газгольдере, может не показать разницу, чем и пользуются заправщики.
Современные газгольдеры используют индикаторную систему, помогающую в точности установить общий объем газа в хранилище, с точностью до нескольких литров.
Качественный газ — меньше издержки
Стоимость заправки газгольдера
Своевременная заправка газгольдеров высококачественным киришским газом по добропорядочной цене «из первых рук» — это гарантия хорошей работы системы независимого газоснабжения и долгосрочного партнерства с нашими заказчиками.
Заправка газгольдера высококачественным газом — это не только залог работы без разных перебоев системы независимого газоснабжения, но и уютная работа системы отопления зимой. Для того чтобы котел на газе не останавливался, а аварийный газовый электрический генератор надежно запускался, нужно не забывать несколько основных правил.
Выбираем газгольдер для своего участка
Каждый из нас всегда имеет свои требования к системе отопления, тем более, если речь идет о загородном доме. Автономное отопление частного дома на сжиженном газе, который хранится и подается из газгольдера, экономичное и технические грамотное инженерное решение. Перед тем как осуществить установку газгольдера, лучше провести предварительные расчеты, определив следующие параметры:
- оптимальное количество газа, необходимое для потребления в частном доме;
- оптимальные размеры и объем резервуара;
- тип емкости;
- финансовые расходы, связанные с монтажом всей системы на участке.

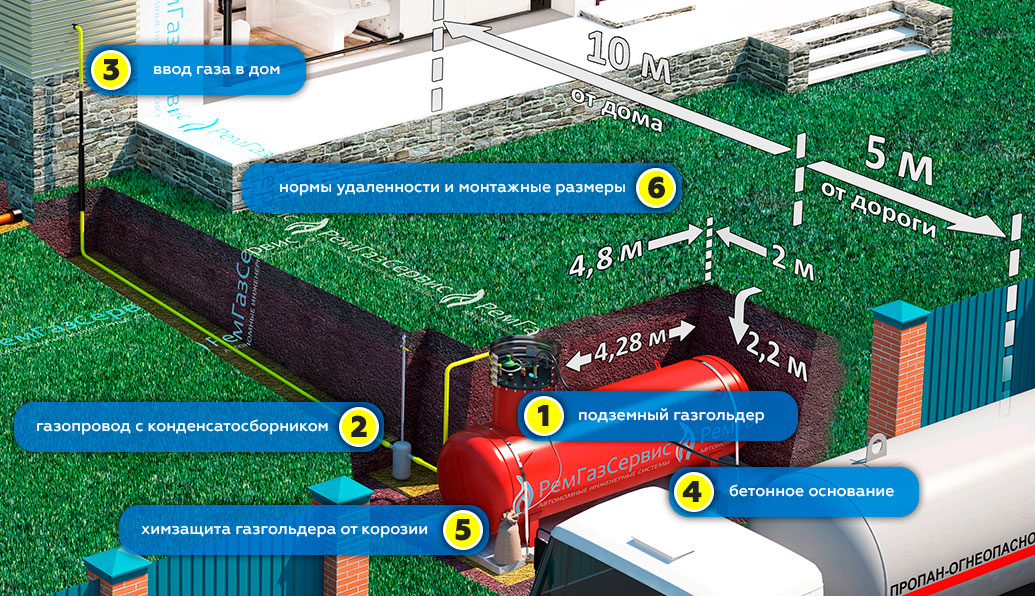

На схеме приводятся примерное расположение подземного газгольдера, технические размеры котлована, подставки для установки и параметры самой установки.
Экономическая составляющая отопления частного дома с помощью газгольдера выглядит следующим образом. Расчеты ведутся приблизительные, так как для каждого жилого объекта существуют свои исходные данные.
Как пример, можно взять расчеты для жилого дома площадь которого составляет 200 м2.
- средний расход топлива в месяц составляет 3-4 л. на каждый квадратный метр;
- за отопительный сезон (6 месяцев) каждый квадратный метр жилья потребует для отопления 20—25 л. голубого топлива;
- за весь период расходы составят 4000-5000 л;
- стоимость газа в среднем по стране 10-15 руб/л;
- итого выходит 60-75 тыс. рублей за весь сезон или 10-12,5 тыс. в месяц.
На точность расчетов оказывает влияние количество приборов в доме, работающих на газе, мощность котла и интенсивность использования всей газовой системы. Исходя из полученных данных, вы сами можете рассчитать необходимый объем газгольдера. Оптимальным вариантом будет воспользоваться уже готовым проектом газгольдера и всей системы автономного газового отопления. При соответствующем инженерном образовании данные расчеты можно сделать самостоятельно.
Подобрать газгольдер для своего дома можно только в строгом соответствии с техническими параметрами будущей системы отопления и учитывая состояние земельного участка. Горизонтальный газгольдер должен иметь объем больший на 15-20% от необходимого минимума топлива, при уменьшении объема газа в емкости наполовину.
Разработку проектных данных лучше доверить квалифицированным специалистам, которые не только предоставят готовый рабочий проект, но и могут осуществить последующий монтаж агрегата, подключение всей системы отопления. К тому же, обычно такие организации имеют возможности официально оформить ввод установки в эксплуатацию в соответствии с техническими требованиями и нормативами.
Самостоятельность в подобных ситуациях чревата осложнениями технического плана, перебоями в работе всей системы газоснабжения в дальнейшем.
Видео описание
Подробнее об автономной газификации смотрите на видео:
Если вы хотите купить мобильный газгольдер, цена его будет значительно дешевле обычного, к тому же не потребуется установка на участке.
Как рассчитать объем бака для частного дома
Больше, не значит лучше, поэтому рассчитать объем резервуара для газа нужно правильно. Это делается, исходя их технической характеристики отопительного котла, площади дома, а также количества варочных поверхностей.
Горизонтальные газгольдеры выбирается с запасом 15% от расчетных показателей потребления, а вертикальные с запасом 10%.
Правильный расчет объема бака позволяет выбрать подходящий газгольдер для частного дома, цены ведь на них в основном зависят от объема, а это значит, что вы не переплатите деньги за лишний и ненужный объем резервуара.

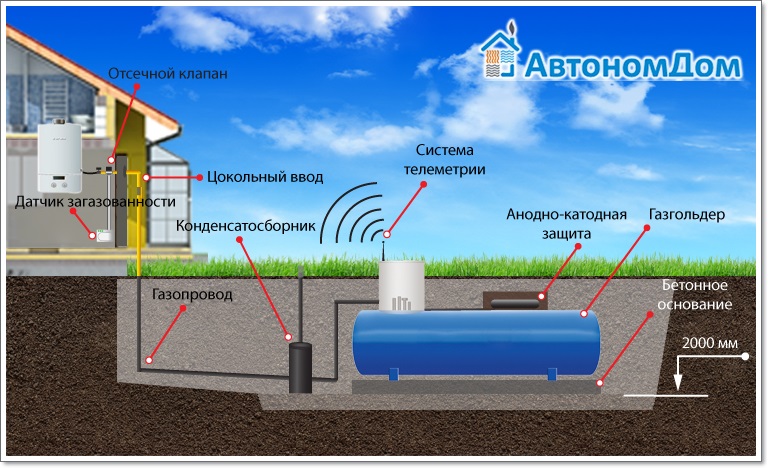

Схема установки газгольдера для отопления частного домаИсточник resant.ru
Стоимость газгольдера и его установки
Выбирая газгольдеры для частного дома, цены в Московской области можно пересматривать долго, поскольку они зависят как от компании-производителя, так и от объема непосредственно резервуара. На первый взгляд все просто: чем больше резервуар, тем выше цена, но экономическая выгода от маленьких хранилищ иногда обманчива. Ведь небольшой резервуар требуется чаще заправлять, а это дополнительные расходы на доставку газа. Поэтому выбирать следует газгольдер, предварительно рассчитав нужный для отопления дома объем резервуара.
Если вы уже выбрали и купили газгольдер, стоимость установки конкретно для вас рассчитает специалист, приехавший на место проведения работ. Обычно, цены разнятся в зависимости от удаленности участка от города, где будет проводиться установка, размеров резервуара и его типа, а также длины прокладывания газопровода. Стоимость установки может разниться от 40 000 до 100 тысяч рублей. Сюда входит все (земельные и монтажные работы, железобетонная плита, комплект материалов, доставка), кроме стоимости самого газгольдера.

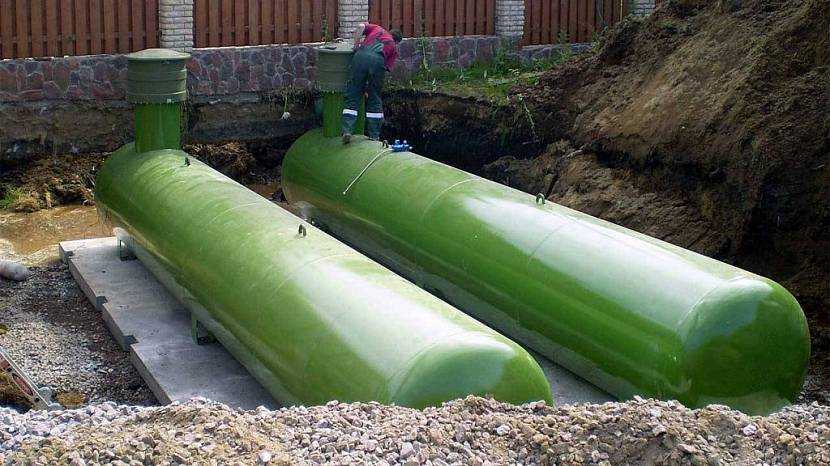

Установка двух газгольдеров для отопления частного домаИсточник svoigaz.ru
Заключение
Автономные системы отопления являются оптимальным выбором для владельцев загородных домов
Важно, чтобы система отвечала требованиям в плане производительности тепловой энергии, а также была надежной и удобной в применении. При грамотной эксплуатации этим характеристикам вполне может соответствовать отопление газгольдером. Плюсы и минусы данного решения следует тщательно взвешивать и соотносить с конкретными условиями применения
Например, для большого участка вовсе не будет проблемой размещение крупного резервуара. С другой стороны, нахождение в холодном регионе повышает требования к газовым смесям, что обуславливает необходимость их модификации – соответственно, не столько очевидной будет и экономия на газовом отоплении как таковом
Плюсы и минусы данного решения следует тщательно взвешивать и соотносить с конкретными условиями применения. Например, для большого участка вовсе не будет проблемой размещение крупного резервуара. С другой стороны, нахождение в холодном регионе повышает требования к газовым смесям, что обуславливает необходимость их модификации – соответственно, не столько очевидной будет и экономия на газовом отоплении как таковом.
