Трехмаршевая лестница: как самостоятельно сделать расчёт и 70+ готовых вариантов

Принципы армирования лестницы из бетона и схема сооружения

Конструктивно лестничный пролет представляет собой самоподдерживающую конструкцию. Дополнительная опора необходима только в случае, когда поворот марша составляет более 180 градусов. В других случаях нужна компенсация нагрузок в виде сооружения колонн или крепления к стенам.

Базовые нагрузки приходятся на арматуру, поэтому ее количество составляет около 2-3% поперечного сечения по всей длине пролета. В основном используют прутья марки СТ-5, которые укладываются вдоль марша с шагом:

1. При сечении стержня 10 мм – 120 мм.
2. При диаметре прута 12-14 мм – 160 мм.
3. При сечении арматуры 16 мм – 180 мм.
4. При диаметре более 18 мм – 200 мм.

В боковой проекции каркас собирается с шагом 220-300 мм. Армировать площадки нужно с шагом 200 мм во всех направлениях. Фиксация арматуры к закладным узлам ставит целью не только обретение дополнительной опоры, но и предотвращение растрескивания монолита при усадке. Однако любой чертеж монолитной межэтажной лестницы должен учитывать ее жесткое крепление к перекрытию. Для этого закладные прутья выпускают на 70-80 мм.

Металлические стержни образуют сетку, уложенную без просвета и размещенную на специальных фиксаторах, которые устанавливают слой бетона 30-50 мм от края опалубки. Обычно двух рядов сетки достаточно для пролетов до 18 ступеней, при увеличении длины монтируется третий ряд продольных стержней. Их располагают продольно и выше основной сетки на 50 мм.

Сеточный каркас на пересечениях стержней связывается стальной проволокой или хомутами из нейлона. Для тех, кто знает, как армировать ленточный фундамент , процедура не представляет особой сложности. Желательно, чтобы арматура была сплошной по всей длине конструкции. Но это не всегда выполнимо, поэтому существуют допуски при сращивании закладных компонентов:

• вязка внахлест в 24 номинальных сечения;
• при нахлесте 12 диаметров допускается сварка с односторонним швом;
• нахлест в 6 диаметров можно зафиксировать двухсторонним сварочным швом.

Организация опалубки

Для работы понадобится влагостойкая фанера или OSB, из которых собирается желоб с вертикальными стенками. Последние фиксируются между собой планками, по одной на ступеньку. В роли стенок могут выступать стены примыкания. Дальнейшие действия выполняются в следующем порядке:

• На внутренней стороне стенок отмечают высоту несущей поверхности пролета, которая по чертежу армирования монолитной железобетонной лестницы соответствует толщине арматурного каркаса и защитному слою бетона.
• Линейкой отметить вертикальные границы ступеней. На радиусном марше для этого используется шнур определенной длины. По закону Пифагора длина наклонного отрезка определяется из квадратного корня суммы квадратов длины и высоты ступеней.

• Провести вертикальные линии по выполненным отметкам, обозначающим высоту ступенек.
• По меткам установить вертикальную опалубку ступеней, крепя их к стенкам желоба. Рядом стоящие доски закрепляют клиньями-распорками, по одной на каждые 800 мм ширины пролета.
• Снизу опалубку нужно подпереть стойками, их количество – одна штука на каждые 1,2 квадратных метра плоскости пандуса. Для их надежной фиксации на дно опалубки с внешней стороны прикручиваются поперечные бруски.

Забежные, поворотные углы и ступени, угловых особенности лестниц

Что такое забежные, ступени поворотные

Для поворотов лестничных маршей ступени конструируют с
внутренней стороной более узкой, наружная их чем сторона. Эти
ступени называют либо забежными поворотными. Как правило, одна из
образных в Г-них лестницах, и две в П-образных, являются Внешняя.
угловыми сторона угловых ступеней образует угол прямой. Количество
забежных ступеней зависит от лестницы ширины. При ширине
лестничного марша оптимальным мм 800 количеством ступеней
считается:

П-образная забежными с лестница ступенями

• три для лестниц с пять на 90°;
• поворотом для лестниц с поворотом на 180°.

число Увеличить ступеней без потери удобства при можно большей
ширине лестницы.

Особенности лестниц угловых

В жилых помещениях лестницы Г-образной чаще конфигурации всего
примыкают к одной или стенам двум. Они могут возводиться:

• на одном двух;
• на косоуре косоурах;
• на тетивах;
• внешняя сторона монтируется ступеней на тетиве, а примыкающая к
  стене, держится на крепленном, косоуре к стене.

Последний вариант в основном деревянным к применяется лестницам,
которые в программе Житова только предложены на тетивах. Но по
чертежу шаблона для тетив и ступеней совсем несложно рассчитать
деревянный для косоур прямых ступеней, создав поворотную ровной с
лестницу площадкой.

Поворотная лестница с площадкой

поворотных Для ступеней программа дает отдельный вида их чертеж
сверху, но не предоставляет схем шаблонов тетив и ступеней.
Расстояние между запилами на тетивах широкой для стороны забежных
ступеней необходимо самому рассчитать, что совсем не сложно, имея
всеми со чертежи необходимыми размерами. Сложнее просчитать и
для начертить таких ступеней косоур. Благодаря расчетов наглядности
Житова, это вполне возможно. То же образным и к П-относится
лестницам.

https://youtube.com/watch?v=VO9WkJ56YZw

Сообщение
отправлено.

• Расчет онлайн лестницы 3D
• Interier korridora c
  lestnicei
• Фото чердачных уличных
  лестниц
• Варианты
  обустройства входной сад в двери
• Дизаин лесте иного
  пролета
• для Плитка наружних работ
  крильцо
• Стул чертеж
  лесенка

Расчет деревянной лестницы с поворотом забежные
через ступениОнлайн-конструктор 3d расчета, лестниц проектирование
своими рукамиКакой длины быть должна лестница на второй этаж в
частном Проектированиедоме винтовой лестницы из металла своими
Нормыруками проектирования лестницы: гост, снипметаллической Конструкция лестницы с площадкойПроект
деревянной второй на лестницы этажСтроительство угловой, модульной, лестницы
поворотной на 2 этаж из дерева – чертежи, схемалестниц Проекты на
второй этаж в частном доме

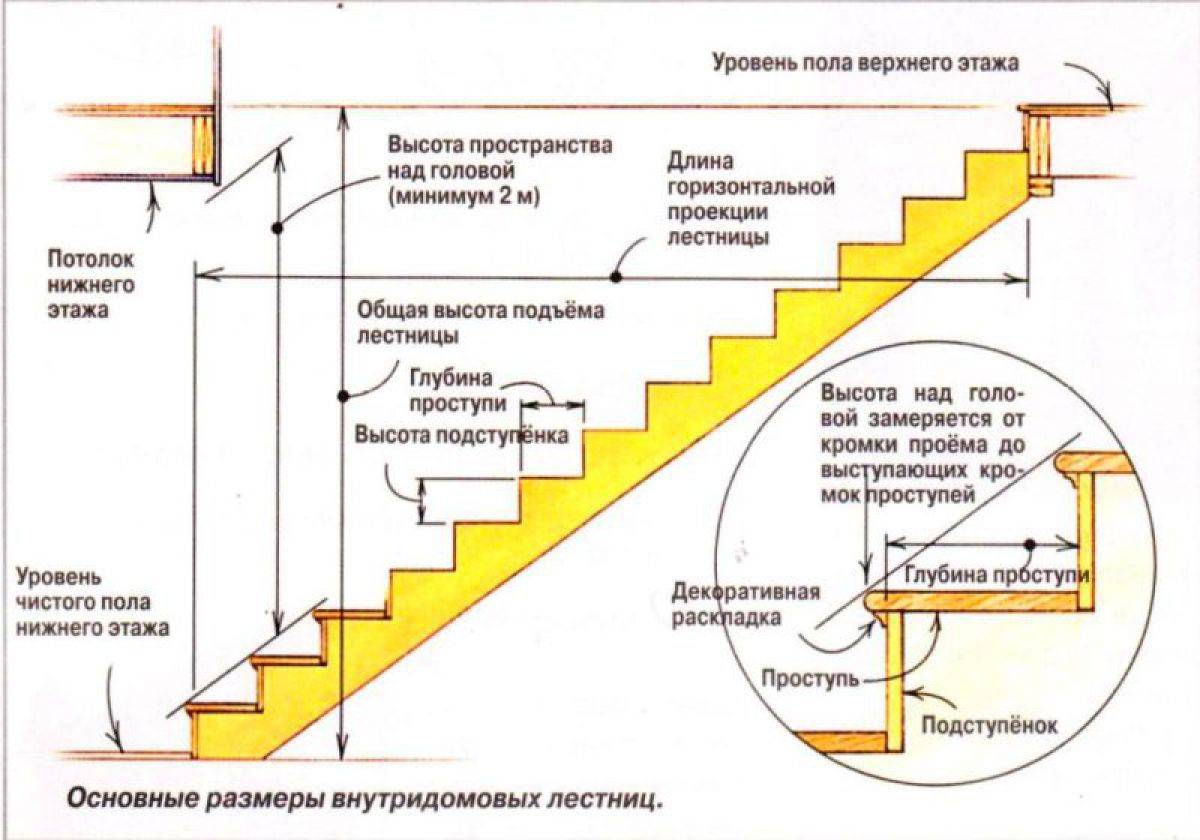

Элементы лестницы

Их много, есть обязательные, а есть элементы, присущие только лестницам определенных конструкций.

Ступень лестницы

Ступень состоит из горизонтальной площадки, проступи, и вертикальной, или подступенка. Есть модели лестниц с «дырками» вместо подступенков. Такие лестницы экономят средства, создают интересный эффект, но нравятся немногим людям

При проектировании очень важно правильно рассчитать ширину проступей и высоту подступенков, с учетом того, кто будет по этой лестнице подниматься

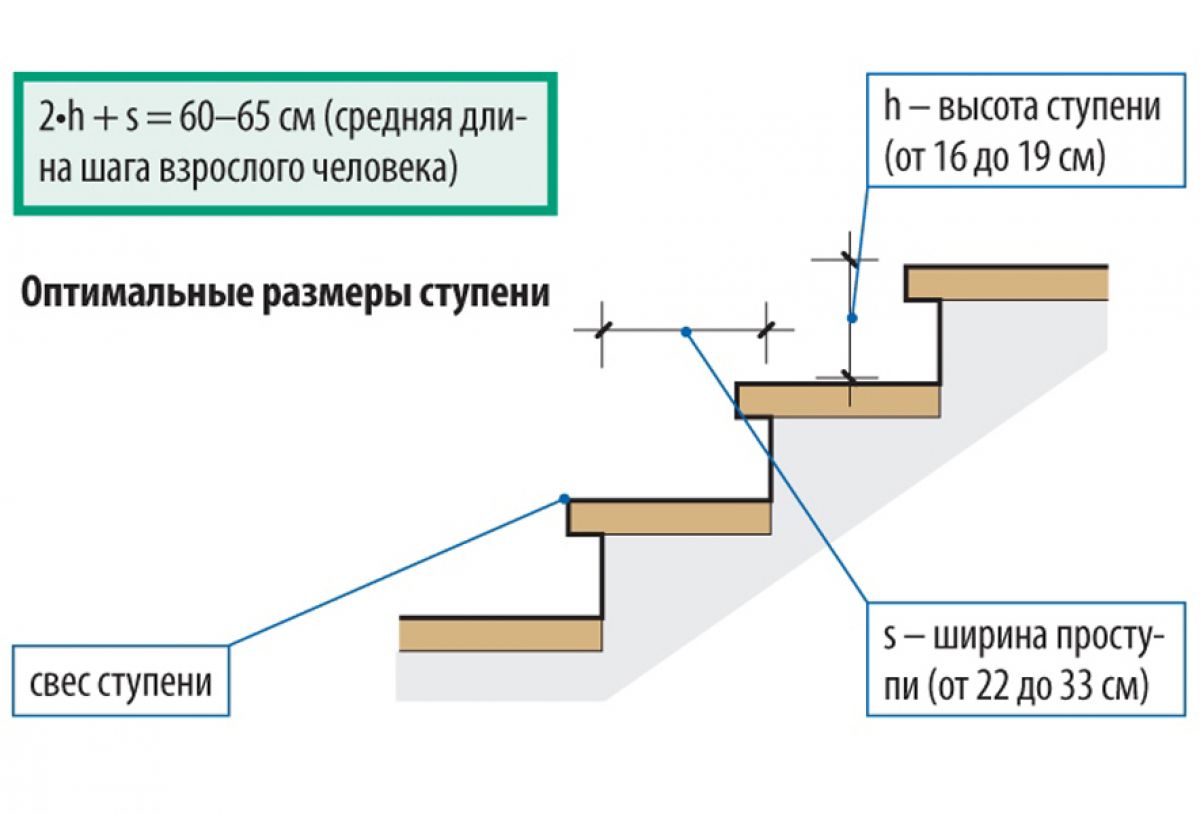

Рекомендуемые размеры ступеней лестниц

Размер ступеней, мм	высота	100	110	120	130	140	150	160	170	180	190	200
Размер ступеней, мм	ширина	350	340	330	320	310	300	290	280	270	260	250

Наиболее удобные и безопасные ступеньки для хождения высотой 150 мм и шириной 300 мм.

Оптимальными считаются размеры ступеней в пределах: глубина 19-22 см, высота 15-19 см, а назначать эти параметры следует в зависимости от роста хозяев. Рассчитать габариты ступеней можно по формулам безопасности.

Незначительный свес проступи над нижней ступенькой увеличивает ширину ступеней, но не должен превышать безопасного минимума. Если свес будет слишком большим, на таких ступеньках легко будет споткнуться.

Размеры ступеней должны быть одинаковыми для всей лестницы.

Опоры лестниц

Балки, поддерживающие ступени снизу, называют косоурами. Если балка поддерживает ступеньки с торцов, она называется тетивой. Для винтовых лестниц применяют стойки. Еще один элемент лестниц – больцы – встречается только у отдельного вида лестниц, встроенных одной стороной в стену и опирающихся на нее, а другой стороной каждая ступень опирается на предыдущую посредством специальных болтов – больцев.

Перила лестниц

Очень важные элементы для лестницы, хотя перила есть не у всех видов лестниц. Высота перил должна быть достаточна для комфорта и безопасности человека. Строительные нормы регламентируют высоту перил не меньше 90 см, но для лестницы коттеджа практичнее назначать высоту перил в зависимости от роста хозяев. Для высокого человека лестница с высотой ограждения один метр и больше будет более удобна, и безопасна.

Перила устанавливают на балясины, которые часто выполняют не только конструктивную функцию, но и главную роль в декоре лестницы. Балясины привлекают первый взгляд. Они могут выполнятся из разных материалов, быть резными, фигурными или гладкими, смотря по дизайну. Но одно правило нужно выполнять – если в доме маленькие дети, расстояние между балясинами нужно назначать такое, чтобы ребенок не мог между ними пролезть. А еще лучший вариант – ограждения из поликарбоната или декоративной сетки. Иногда дизайн – не самое главное.

Пример ответа начального уровня на вопрос «Каковы ваши карьерные цели?»

Обратите внимание, что в конце этого примера ответа есть строка о почему их работа интересует вас. Это отличная тактика, которую можно использовать с различными ваши ответы на интервью. Ответьте на их вопрос, но затем в заключение снова сосредоточьтесь на их работе и на том, почему вам нужна эта должность!

Ответьте на их вопрос, но затем в заключение снова сосредоточьтесь на их работе и на том, почему вам нужна эта должность!

Это отличная тактика, которую можно использовать с различными ваши ответы на интервью. Ответьте на их вопрос, но затем в заключение снова сосредоточьтесь на их работе и на том, почему вам нужна эта должность!

Большинство соискателей этого не делают. Вы действительно выделитесь с помощью этой тактики и дадите им понять, что вам понравится их работа.

(Работодатели ДЕЙСТВИТЕЛЬНО боятся нанять кого-то, кому не понравится работа, даже если у вас есть необходимый опыт. Потому что нанять и обучить кого-то стоит много времени / денег / энергии, и все это потеряно, если вы уйдете в первый год).

Есть ли у Вас дети?

Еще один из «неудобных» вопросов. Его чаще всего задают женщинам. И ответ тут, конечно, должен быть правдивым, но при этом удовлетворить рекрутера. Как это сделать?

Если дети есть

Отметьте, что с ребенком есть кому посидеть (няня, бабушка), что на прошлой работе проблем никаких с этим не возникало и вашим обязанностям это не мешало. При этом, если Вы знаете, что действительно нужно будет часто брать отгулы или больничные ради ребенка, лучше признаться в этом честно — ведь это все равно случится, и тогда Вам придется расставлять приоритеты.

Если детей нет

В таком случае рекрутера может взволновать вопрос Вашего возможного ухода в декрет. Стандартный ответ тут — «В ближайшее время заводить детей не планирую».

Калькулятор расчета прямой лестницы

Инструкция для онлайн калькулятора расчета прямой лестницы

Указываем все требуемые параметры

Y — Высота проема.

X — Ширина проема.

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

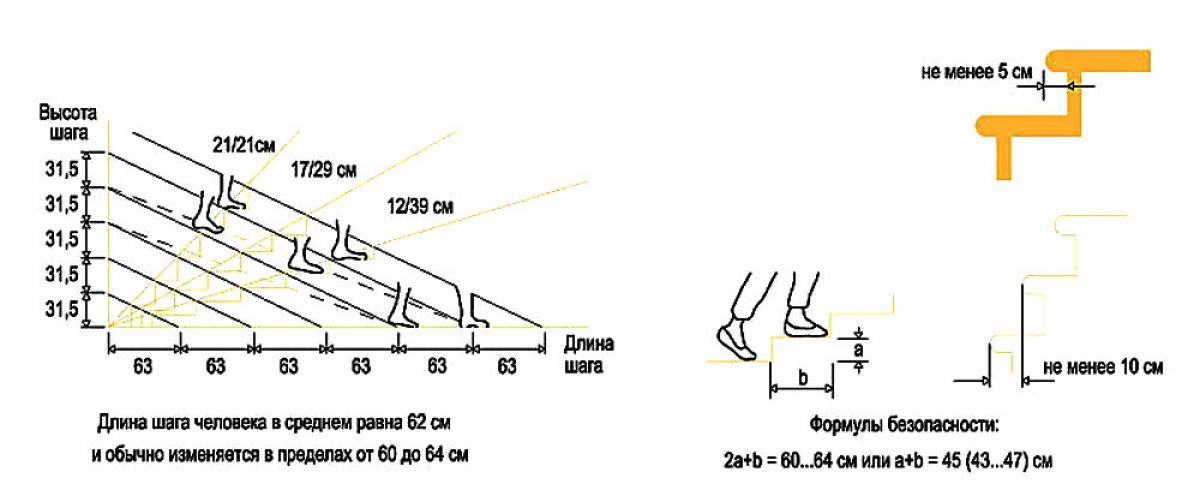

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Ширина марша

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Монтируем ступени

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

Для чего необходимо производить расчет лестницы

Будь то лестница в подъезде или частном доме – от ее безопасности и комфорта зависит здоровье идущего. Например, на слишком крутых лестницах и не широких ступенях можно поскользнуться, а при недостаточной высоте подступенка легко зацепиться обувью за ступеньку и потерять равновесие.

Для самостоятельных расчетов, сегодня, используют формулы, компьютерные программы, онлайн-калькуляторы. При любом расчете параметров лестниц следует ориентироваться на ГОСТы, “Стандарты и нормы строительства”, где указаны оптимальные величины для сооружения удобной и надежной конструкции любого типа, возможности установки дополнительного оборудования, щитов на пролетах.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком

Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.. Посмотрите на фото, так будет более понятно:

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см

Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

• Не предъявляете особых требований к внешнему виду
• Нужен бюджетный вариант
• Дом на продажу
• Планируете закрыть ступени ковром
• Планируете заменить ступени в будущем

г. Москва , ул. Южнопортовая 7, стр. 7, оф 503

Работаем без выходных с 9:00 до 20:00

В этой статье мы рассмотрим деревянные ступени для внутренних лестниц. Металлические, стеклянные, пластиковые и комбинированные ступени рассмотрим в другой статье.

Для того чтобы сделать правильный выбор рассмотрим возможные варианты, плюсы и минусы каждого из них.

• Невысокая цена
• Сращенный или цельноламельный щит на выбор

Минусы:

• Низкая твердость
• Смоляные карманы
• Качество щита
• Только брашированная поверхность

Когда подойдет:

• Не предъявляете особых требований к внешнему виду
• Нужен бюджетный вариант
• Дом на продажу
• Планируете закрыть ступени ковром
• Планируете заменить ступени в будущем

• Гладкая однотонная и ровная поверхность
• Средняя твердость
• Хорошее соотношение цена-качество

Минусы:

• Практически отсутствует фактура
• Только сращенный щит
• Желтеет со временем
• Только гладкая поверхность

Когда подойдет:

Вам не нравится фактурная древесина
Вам важно чтобы цвет лег максимально ровно
Не хватает бюджета на дуб

• Тверже чем сосна
• Сращенный или цельноламельный щит на выбор
• Гладкая или брашированная поверхность на выбор
• Более устойчива к изменениям влажности и температуры чем береза

Минусы:

• Пестрый щит
• Скрытые смоляные карманы
• Дефекты щита закрыты «лодочками»

Когда подойдет:

• Возможны сильные перепады влажности и температуры в доме
• Ступени должны быть похожи на стены (в деревянном доме)
• Не хватает бюджета на дуб

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

• h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
• b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

• Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
• Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
• По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.

• Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
• Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

• На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
• Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

• Оптимальная высота ступени по стандартам – 15-20 см.
• У забежных ступеней узкая сторона должна быть не менее 10 см.
• Выступ (навес) ступени не должен быть более 3 см.
• Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
• Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах

Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Преимущества трехмаршевой лестницы

1. Конструкция считается несложной для самостоятельного возведения.
2. Материал лестницы может быть любой, что дает возможность выбрать наиболее интересный вариант.
3. Привлекательный внешний вид конструкции.
4. Подходит как для частных домов, так и для многоэтажных жилых и офисных зданий.
5. Эксплуатация лестницы максимально безопасна и комфортна.
6. Долговечность правильно построенной конструкции.

В процессе возведения конструкции самым важным является соблюдение всех установленных правил и стандартов. Только тогда трехмаршевая лестница будет по настоящему удобной и качественной.

Особенности деревянных лестниц

Дерево для изготовления лестниц в частных домах выбирают чаще других материалов, так как оно экологичное, удобное для обработки и недорогое. Конечно, речь не идет об экзотической древесине – вряд ли неспециалист возьмется за этот дорогой и неподатливый материал.

А вот изготовление и сборка лестницы из дерева распространенных у нас сортов вполне по силам людям, знакомым со столярными инструментами и имеющими некий опыт обработки древесины.

Конструкции

План сборки деревянной лестницы будет зависеть от её конструкции. Она в свою очередь выбирается в соответствии с размерами и формой площадки, отведенной под лестницу. А также от дизайна дома, предпочтений хозяев и других параметров.

Существует два основных вида лестничных конструкций: винтовые и маршевые:

Винтовые лестницы обычно выбирают, когда приходится ограничивать размеры пространства, выделяемого для подъема на второй этаж. Визуально они довольно эффектны, но не слишком удобны для перемещений, особенно с габаритным грузом. И намного сложнее в изготовлении.

Винтовые конструкции экономят пространство

Маршевые лестницы комфортнее и проще в исполнении. К тому же они бывают самых разных форм и конструкций: на косоурах или на тетивах, одномаршевые или двухмаршевые, с поворотом на 90 или на 180 градусов, с промежуточной площадкой или забежными ступенями.

Разные виды маршевых лестниц

От выбранной конструкции и будут зависеть все расчеты, проектирование, изготовление отдельных деталей, из которых состоят деревянные лестницы и схема сборки.

Детальный чертеж всей конструкции и каждого элемента в отдельности поможет в дальнейшей работе

Из чего состоит лестница

И самодельные, и сборные лестницы деревянные состоят из множества элементов, которые соединяются между собой, образуя цельную конструкцию. У каждого из них свое название и назначение.

Начнем с опорных элементов, к которым относятся тетивы и косоуры:

Тетива – это несущая балка, к которой ступени крепятся своими торцами при помощи накладных уголков, брусков или вырезанных в теле тетивы пазов. Крепление выполняется саморезами или болтовыми соединениями и усиливается столярным клеем.

Схема сборки деревянной лестницы на тетивах – различные варианты

Косоуры – это несущие балки с запилами, на которые укладываются проступи и фиксируются крепежными элементами. Это более надежная и распространенная конструкция.

На этой картинке хорошо видна разница между тетивой и косоуром

Для самостоятельного изготовления косоуры и тетивы одинаково просты. Главное – выбрать качественный пиломатериал и сечение опор, обеспечивающее расчетную несущую способность.

Также к несущим элементам можно отнести опорные столбы винтовых лестниц и столбы, поддерживающие поворотные площадки двух- или трехмаршевых лестниц.

К другим элементам, из которых состоит сборная деревянная лестница, относятся:

• Проступи – горизонтальные поверхности ступеней;
• Подступенки – вертикальные части ступеней. Закрывают пространство между ними и служат дополнительной опорой для проступей.

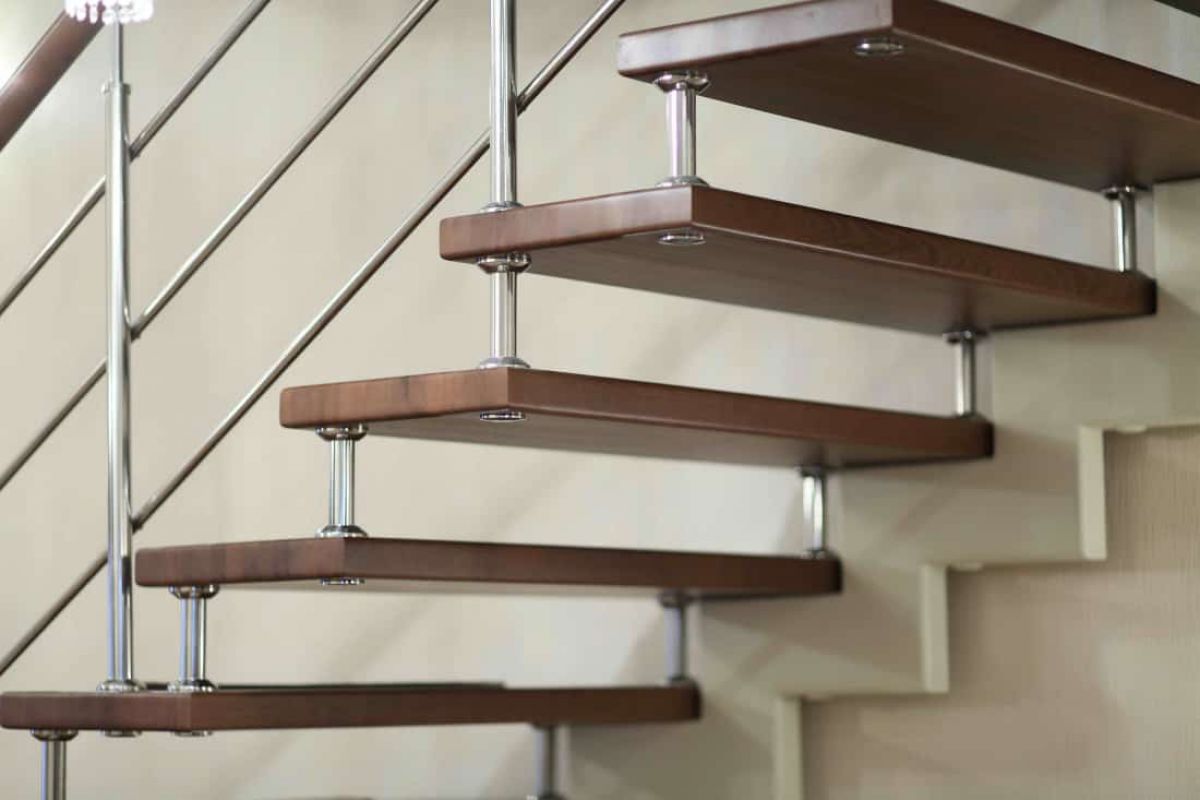

Фото деревянной лестницы без подступенков

• Балясины – вертикальные элементы ограждения, крепящиеся к ступеням и перилам. Служат для безопасности хождения по лестнице и придают всей конструкции дополнительную прочность и жесткость.
• Поручень – элементы ограждающей конструкции, крепятся к балясинам.

Также в конструкции лестниц могут использоваться различные декоративные элементы, не несущие никакой функциональной нагрузки.

Все конструктивные элементы деревянных лестниц

Основные параметры для расчета

Чтобы лестницы деревянные в сборе были удобны для передвижения по ним и безопасны, она должна соответствовать следующим нормам:

Угол наклона – около 30-45 градусов;

Изменение угла наклона в зависимости от назначения лестницы

• Высота подступенка – 15-21 см;
• Глубина проступи – 25-33 см;

Рекомендуемая глубина и высота ступеней

Ширина марша – не менее 80 см, лучше больше;

Рекомендуемая ширина марша для лестниц разного назначения

Высота ограждений – 90-100 см, расстояние между балясинами до 15 см. Дополнительные детские перила устанавливаются на высоте 50-60 см;

Параметры лестничных ограждений

Минимальное расстояние между ступенями и потолком не должно быть меньше 200 см.

Размер проема по вертикали должен быть таким, чтобы при подъеме не приходилось наклонять голову

Проектируя сборные деревянные лестницы, нужно постараться соблюсти все эти нормативы. Так как каждый из них имеет некоторую «вилку» значений, путем их подбора в разных вариантах можно создать максимально удобную конструкцию.

Расчёты лестничной конструкции

Чтобы понять, как сделать лестницу своими руками, нужно знать её устройство и провести расчёт конструкции в соответствии со строительными нормами.

На первом этапе нужно определить место для установки и желаемый дизайн. При этом надо учитывать основные нормы строительства:

• Высота ступеньки должна находиться в диапазоне от 15 до 20 сантиметров — чем выше ступенька, тем круче лестница и наоборот. Комфортной считается высота в 18 сантиметров.
• Ширина проступи должна быть от 20 до 35 сантиметров, проступь меньшей ширины делает пользование лестницей неудобным и опасным.
• Угол наклона лестницы — в диапазоне от 25 до 45 градусов.
• Для удобства и безопасности использования шаг лестницы должен соответствовать шагу взрослого человека — 60–65 сантиметров. Шаг определяют сложением ширины двух ступеней и высоты между ними.

После этого делаются необходимые замеры и расчёты:

1. Высота всей конструкции — этот показатель обусловливается расстоянием от пола до поверхности пола следующего этажа. Для нахождения высоты измеряют помещение, прибавив толщину перекрытия. Эта величина будет составлять высоту лестницы. В стандартных загородных домах и дачах этот показатель составляет около трёх метров.
2. Определяют количество ступеней конструкции. Для этого высоту делят на желаемую высоту ступени. Комфортная составляет 18 см. При высоте лестницы три метра: 300/18 = 16,7 — округлено — 17 ступеней.
3. Рассчитывают ширину ступеней. Она определяется на основе шага человека, при этом если лестницу будут использовать дети, то берут нижнюю границу шага в 60–62 сантиметра. Отняв от 62 высоту ступени в 18, получим значение 44 сантиметра — это ширина двух ступеней. Половина значения, равная 22 — это ширина одной ступени.
4. Зная ширину одной ступени и их количество, находят длину лестничного марша: 22 X 17=374. При заданных параметрах лестница получается длиною 3,74 метра. Установив длину лестницы, дополнительно проверяют возможность её размещения в комнате. Её длину можно сократить за счёт увеличения высоты ступеней и уменьшения их количества либо ширины. Но необходимо следить за сохранением шага в пределах 60–65 сантиметров и шириной проступи не менее 20. Если помещение не позволяет собрать лестницу такой длины, можно применить двухмаршевый вариант, соединив части площадкой. Марши располагают Г-образно — параллельно примыкающим стенам комнаты или с поворотом на 180 градусов.
5. Ширину лестницы выбирает владелец дома. При этом рекомендуемые для безопасности параметры составляют не меньше 80 сантиметров. Выбирая ширину, предусматривают возможность встречного прохода двух человек, а также переноса крупногабаритных предметов, мебели. Для домашнего применения лестницы делают минимальной шириной от 100–120 сантиметров.
6. Расчёт потолочного проёма необходим для комфортного использования. Чем больше угол подъёма — тем меньше нужен проём. При установке обеспечивается расстояние от поверхности ступеней до потолка не менее 1,9-2,0 метра.

Перед строительством подготавливается чертёж будущей деревянной лестницы. На нём отражаются размеры всех элементов и схема их установки. Наличие чертежа позволит чётко соблюдать рассчитанные параметры.

Определив основные параметры будущей лестницы, надо рассчитать размеры несущих элементов. Если необходимая лестница для дачи на второй этаж недорогая, то наиболее простой и надёжной является конструкция на косоурах, она подойдёт для установки на дачный участок и в жилой дом. Вычислить длину косоуров можно по теореме Пифагора — квадрат гипотенузы равен сумме квадратов катетов. Имеется прямой угол между стеной и полом и два прилегающих к нему катета: первый — высота лестницы (3 метра) и второй — её длина (3,74). Квадрат косоура (гипотенузы) равен: 3×3+3,74×3,74 = 22,99. Из получившейся суммы извлекаем корень с помощью калькулятора и получаем 4,8 метра.
