Геотермальное отопление: 4 причины установки

Преимущества геотермального отопления

Основные преимущества геотермального отопления

Ранее такие установки можно было встретить в роскошных и богатых домах, сейчас же они стали более доступными. Впервые они использовались жителями США в 80-х годах, сейчас же и жители европейских стран взяли себе на заметку. Такое решение позволило в целом экономить на отоплении. Еще двадцать лет тому назад 12 миллионов граждан Европы воспользовались подобной конструкции, сегодня же их число кардинально возросло.

В Швеции уже большая часть тепла производиться при помощи тепловых насосов. Соответственно возросла их популярность за счет ряд преимуществ перед всеми альтернативными системами:

  • Применяется неисчерпаемая и возобновляемая энергия земли для отопления собственного дома;
  • Отсутствует риск возгорания;
  • Не придется выискивать дешевое топливо и продумывать места его хранения;
  • Экологически чистая система, без образования вредоносных выбросов, за счет чего активно поддерживается защитниками окружающей среды;
  • Отсутствие регулярного контроля и вмешательства, на всех уровнях система функционирует автономно;
  • Неограниченное количество энергии, доступное в любое время и в любом количестве;
  • Не придется тратиться на обслуживание системы;
  • Высокий показатель производительности в сравнении с существующими альтернативами.

Мастера рекомендуют сочетать установку геотермальной системы и теплых полов, чтобы достичь максимального эффекта выгоды. Во-первых, гарантировано равномерное распределение температуры, а во-вторых, удастся избежать образования зон перегрева.

Чтобы затраты окупились сполна через 3-4 года, стоит учитывать, что такая разновидность отопления выгодна владельцам коттеджей до 150 м2. C учетом того, что привычные теплосети регулярно дорожают и выходят из строя, решение в сторону геотермальной системы позволит забыть о теплоснабжении минимум на 100 лет. Выбранный вариант довольно быстро оправдает себя. В постсоветском пространстве такой вариант менее популярен за счет большого капиталовложения. Все еще сложно убедить наших сограждан, что лучше один раз потратиться и забыть о проблеме.

Типы и конструкции

Если Вы решились установить отопление из земли, стоит обратить внимание на разновидности. Виды геотермального отопления отличаются, прежде всего, по типу теплообменника, выбор которого зависит от объективных факторов

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников.

Первый вид представляет собой горизонтальный теплообменник, установка которого предполагает наличие свободного участка земли непосредственно у дома. Так, для отопления дома площадью 100 кв.м понадобится не менее 300 кв.м земли. Нужно уложить трубы в траншеи, имеющие на глубину ниже замерзания грунта.

Ко второму виду относится вертикальный теплообменник, использование которого не требует дополнительной местности и не наносит ущерба ландшафту приусадебной территории. Этот тип предполагает углубление специальных зондов внутрь скважин, созданных с помощью бурильного оборудования и имеющих параметры: глубины 100-150 м, диаметра 100-150 мм.

Третий вид составляют теплообменники, устанавливаемые в воде, что является наиболее экономичным вариантом сравнительно с дорогостоящими технологиями монтажа предыдущих систем. Правда, обязательным условием для установки такого отопления является наличие вблизи (не далее 100 м) водоема.

Как видим, каждый из видов геотермальных систем имеет свои особенности, оказывающие прямое влияние на выбор конкретного варианта. Так, если недалеко от дома расположен водоем, следует отдать предпочтение третьему виду, который считается наиболее выгодным по простоте монтажа и финансовым затратам.

Если возле дома есть достаточно неосвоенной земли, тогда можно установить горизонтальный теплообменник. А вот выбор в пользу вертикального вида потребует от Вас ощутимых денежных затрат и сложных бурильных работ.

Преимущества системы данного типа

Рассмотрим ряд особенностей:

  • высокую эффективность, подтверждаемую высоким показателем КПД, и быструю окупаемость затрат;
  • неограниченные запасы тепловой энергии земли;
  • отсутствие необходимости создания и хранения запасов топлива, как при использовании традиционного отопления;
  • автономность работы без контроля и вмешательства со стороны;
  • безопасность и экологичность, исключающие использование углеродов и горючих элементов;
  • возможность самостоятельного выбора типа системы, покупки ее элементов и монтажа.

Таким образом, отдав предпочтение отопительной системе на основе геотермального теплового насоса, Вы сможете получить неиссякаемый надежный и эффективный источник тепла на многие десятилетия.

Принцип и суть работы

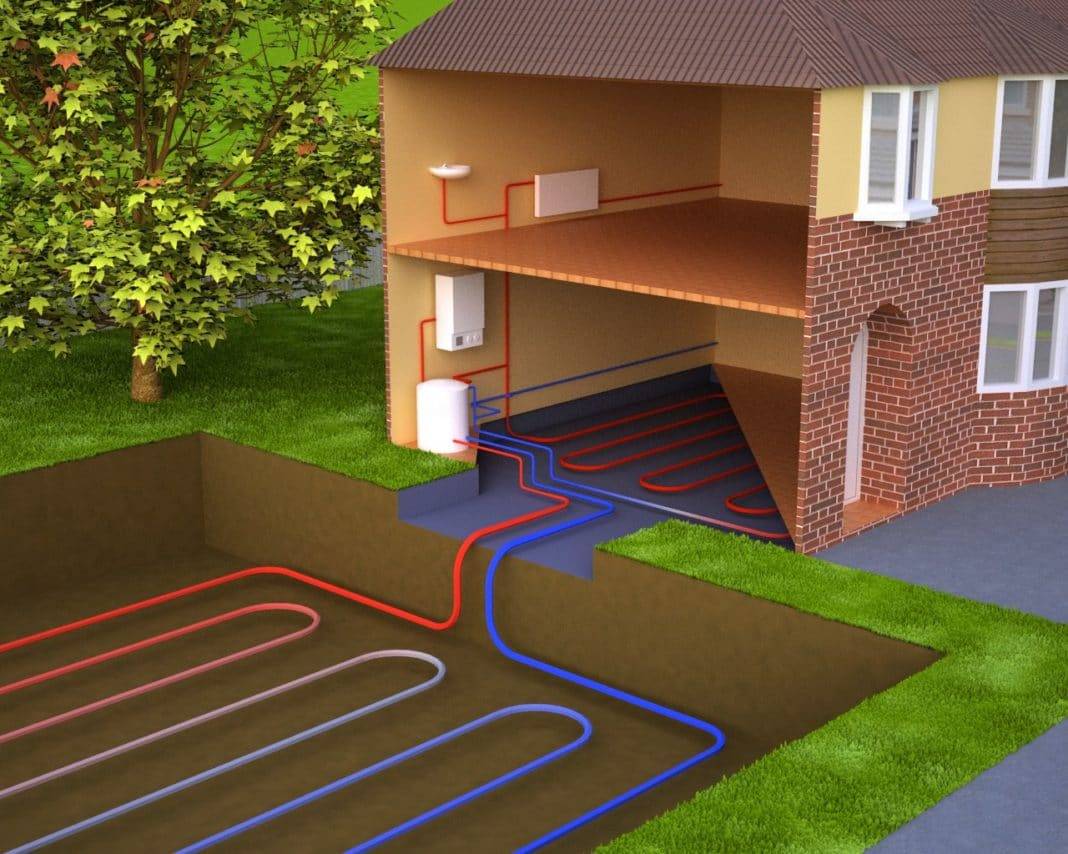

Схема разводки в загородном доме

По своей сути, работа геотермальной установки во многом напоминает принцип действия кондиционера.

Основным рабочим элементом геотермального отопления является насос, по своим габаритам напоминающий стиральную машину.

Данный насос подключен к двум контурам, один из которых – внутренний, и представляет собой стандартную отопительную систему любого дома. Это система труб и радиаторов, которые используются для стандартной или автономной отопительной системы.

Второй контур представляет собой систему теплообмена, которая расположена на определенной глубине под домом. Внутри него циркулирует вода, которая является основным проводником тепла.

Из него, вода, которая выполняет функцию теплоносителя, принимает температуру из солнечного тепла, которое содержит грунтовый слой. Далее, с помощью насоса это вода поступает во внутренний контур, в результате чего происходит обогрев.

Нужно отметить, что насос данной отопительной системы может выполнять и обратную функцию, благодаря которой будет происходить кондиционирование помещения.

Устройство контуров и другие технические моменты

Вертикальный и горизонтальный теплообменники

Существует немало людей, которые всерьез задумываются о том, чтобы оборудовать такой вид отопления собственноручно.

Необходимо отметить, что воплотить такую идею в жизнь практически невозможно.

Грамотно проектировать план геотермальной конструкции может только специалист, тем более что для установки понадобится использовать различное оборудование, которое не доступно широкому кругу потребителей.

Оборудование такой конструкции может находиться на значительной глубине, которая может превышать несколько сотен метров. К тому же, только специалист способен грамотно выбирать тип необходимой конструкции, что будет зависеть от различных параметров вашего дома.

К ним можно отнести еще и такие факторы как теплопроводность грунта, а также глубина, где залегает оптимальный для создания геотермической установки грунт.

Посмотрите наглядный принцип работы:

Сегодня, для оборудования геотермальной установки используют одну из трех схем.

  1. Теплообменник со скважинным насосом – считается наиболее эффективным, однако для того чтобы его оборудовать необходимо специальное оборудование, а также достаточно большое количество расходов для бурения скважин, глубина которых колеблется от 50 до 200 метров. Положительной стороной данной схемы является то, что срок действия такой скважины составляет около ста лет.
  2. Теплообменник горизонтального типа – теплообменник, при котором трубопровод оборудуется ниже того уровня, который доступен для промерзания. Такая схема позволяет оборудовать геотермическим отоплением только дом с небольшой площадью. При этом площадь коллектора для обогрева будет значительно превышать площадь самого дома. К тому же, следует учитывать то, что трубы в данной схеме нельзя оборудовать вблизи от крупных деревьев, что естественно, далеко не всегда является удобным.
  3. Если под домом на необходимой глубине расположен водоем, очень удобной является третья схема. Она не связана с крупными денежными затратами а также длительными работами. Однако установка геотермальной отопительной системы возможно только в том случае, если водоем находится в почве недоступной для замерзания в зимнее время года, но не глубже чем 100 метров.

Как правило, второй (внешний) контур представляет собой конструкцию из полиэтиленовых труб. Перед проведением земельных работ производят необходимые расчеты.

Оптимальным показателем является 40-50 Вт энергии на один квадратные метр коллектора. Таким образом, в зависимости от мощности насоса, появиться необходимость в глубокой (до 200 метров) скважине.

Что такое геотермальная энергия?

Геотермальная энергия — результат солнечного излучения. Она накапливается в земле. Этим низкопотенциальным теплом можно отапливать жилые здания. В качестве источника такой энергии можно использовать:

  • природные и технические водоемы;
  • бросовое тепло;
  • геотермальные зонды.

Как видим, геотермальное отопление дома использует природное тепло планеты.

Первые системы такого вида начали применяться в 70-х годах прошлого столетия. Сейчас они распространены в Западной Европе, США, Канаде. К примеру, в Швеции тепло Балтийского моря применяют для обогрева многоквартирных домов. Геотермальную энергетику в нашей стране рассматривают в качестве нетрадиционной. Тепло земного шара принято считать альтернативным источником.

Как получить тепло в дом из земли

Земля даже в зимний период времени не промерзает полностью. Этой особенностью пользуются монтажные бригады, прокладывающие трубопровод ниже точки замерзания. Удивительно, но температура этих слоев редко опускается ниже, чем +5 +7°C градусов.

Можно ли воспользоваться способностью земли аккумулировать тепло, извлечь его и использовать для нагрева теплоносителя? Конечно! Но чтобы сделать альтернативное отопление частного дома с помощью тепла земли возможным, потребуется решить следующие проблемы:

  • Получение тепла — понадобится аккумулировать тепловую энергию и направить ее в аккумулирующий резервуар.
  • Нагрев теплоносителя. Нагретый антифриз должен передать тепловую энергию жидкости, которая циркулирует в системе отопления и ГВС.
  • Остывший антифриз необходимо отвести обратно к теплообменнику для дальнейшего нагрева.

Чтобы решить эти вопросы был разработан геотермальный насос с использованием тепла земли. Геотермальный тепловой насос позволяет извлечь количество тепла, которого более чем достаточно для производства большого количества тепла и использования в зависимости от конструкции и месторасположения дома в качестве основного или дополнительного отопительного оборудования.

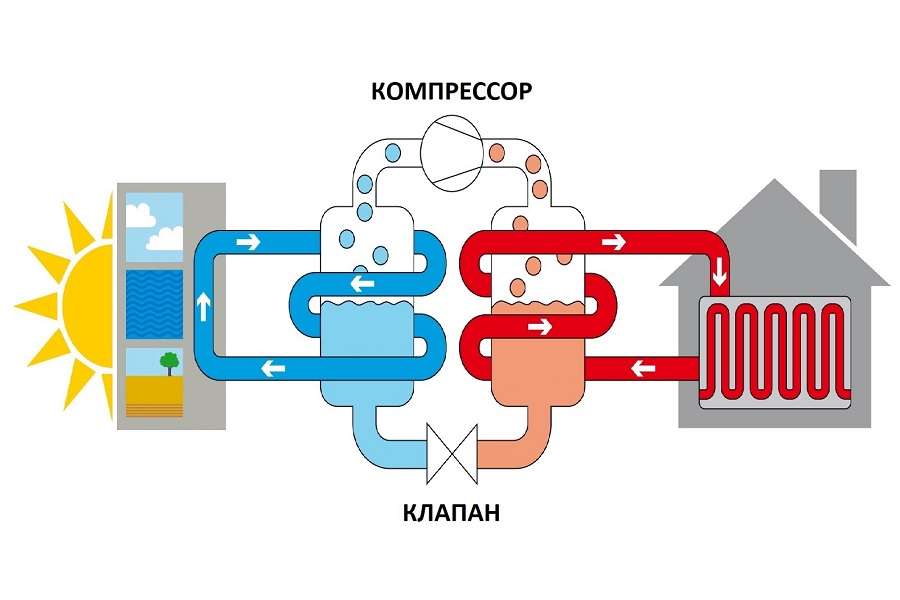

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

  1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
  2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
  3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
  4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

  • контур с теплоносителем, который перемещает энергию от теплоисточника;
  • контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
  • контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

  • небольшой расход электричества на отопление дома;
  • отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
  • допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
  • отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
  • отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
  • пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
  • возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
  • качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

  1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
  2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
  3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
  4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Что такое геотермальное отопление?

Отопление за счет тепла земли называется геотермальным. Оно основано на том, что ниже точки промерзания почва всегда положительной температуры. По сути, это автономные тепловые станции, использующие низко потенциальное тепло почвы и грунтовых вод.

Поскольку коллектор для забора тепла располагается ниже отметки промерзания грунта, оборудование можно использовать даже в северных широтах. По сути, это агрегат, который работает на подогрев или охлаждение, но не нуждается в постоянной положительной температуре среды.

Преимущества и недостатки системы

Отопление из земли дает владельцам дома следующие преимущества:

  1. Система не зависит от поставок топлива. Не нужно выделять место для его хранения и тратить деньга на покупку. Кроме этого, станция полностью пожаробезопасная.
  2. При работе тепловой насос не издает шум, благодаря чему обеспечивается комфорт в доме.
  3. Главное преимущество – экономность системы. Вам не нужно покупать топливо, потому что используется бесплатная энергия земли. Конечно, во время работы насос использует электроэнергию, но ее расход несравним с тем, сколько потребляет электрический котел.
  4. Экологическая безопасность оборудования еще один его плюс. Станция не выбрасывает вредные вещества в атмосферу.
  5. Компактный тепловой насос можно установить в подвале дома, а протяженный контур укладывается под землей за пределами постройки, поэтому вам не придется выделять много места в доме для монтажа оборудования.
  6. Станция многофункциональная. Она может обеспечивать дом теплом, охлаждать помещения в жару и подогревать воду для горячего водоснабжения.

Отопление тепловым насосом имеет свои минусы. К недостаткам можно отнести то, что к местности, типу грунта предъявляются определенные требования, поэтому монтировать геотермальную установку можно не везде. Еще одним минусом являются существенные расходы на покупку оборудования и его монтаж. Однако затраты окупаются в течение первых лет эксплуатации.

Преимущества и недостатки системы

Прежде чем собственник решит инвестировать средства в геотермальное отопление дома под ключ цена которого зависит от многих критериев, он должен знать все плюсы и минусы. Они довольно обширны и не ограничиваются лишь большими первоначальными вложениями и отличной отдачей в работе оборудования в перспективе.

Положительные моменты

Если не брать в расчет огромные финансовые затраты, необходимые для проведения земляных работ и покупки насоса, то геотермальная энергия может дать отличные дивиденды. По сравнению с другими возобновляемыми источниками энергии, геотермальная энергия имеет весомые преимущества – она использует относительно постоянный источник энергии. Это означает, что она не зависит от ветра, солнца, температуры за окном и может работать в режиме 365/24/7 независимо от времени года и прочих внешних условий.

Для геотермальной системы характерен простой и понятный принцип работы. Геотермальное отопление дома при этом является выбором людей, проявляющих заботу об экологии, ведь в процессе эксплуатации побочные выбросы минимальны, а тепло вырабатывается из возобновляемых источников энергии.

Высокая эффективность в сочетании с низкими эксплуатационными расходами позволяет геотермальной системе занять лидирующие позиции в рейтинге альтернативных источников энергии. При этом оборудование, необходимое для функционирования системы имеет малые габариты и отнимает незначительное количество полезного пространства. Так, насос на отопление занимает столько же места, сколько и традиционный газовый котел.

Кроме того, срок службы геотермального теплового насоса достаточно велик – он составляет минимум два десятка лет, при этом трубы, используемые для оборудования теплообменника под землей, имеют еще более солидную гарантию. Производители обещают, что они надежно прослужат в системе отопления до пятидесяти лет. Также стоит добавить, что делая своими руками геотермальное отопление собственник может рассчитывать на бесшумную работу всех компонентов системы, их долговечность и функциональность. Если в доме нет газа, то наша статья «Как организовать отопление загородного дома без газа?» будет полезной.

Критика геотермальной системы

Среди характеристик геотермальных систем встречаются и негативные моменты. Специалисты отмечают, что монтаж геотермальных систем отопления подходит далеко не для всех домов. В частности, дома, расположенные на скалистых участках не могут быть оборудованы геотермальными энергоблоками. Еще одним минусом является то, что насос для отопления в частном доме купить могут далеко не все, ведь прибор отличается от аналогов очень высоким ценником.

Реалии таковы, что на сегодняшний день позволить себе использование экологичного геотермального отопления могут лишь состоятельные люди, бюджет которых рассчитан на огромные капиталовложения в обустройство дома.

Подбор насоса для системы отопления должен проводить грамотный специалист после проведения ряда тепловых, гидравлических и геодезических расчетов.

Установка системы сопровождается масштабными и дорогостоящими работами, поэтому собственнику в процессе монтажа трубопроводов придется постоянно увеличивать статьи затрат и быть готовым к непредвиденным расходам. Непосредственная установка оборудования предполагает работу целой команды профессионалов, имеющих достаточный уровень квалификации для реализации столь сложного и ответственного проекта.

Как работает тепловой насос

Внешне он напоминает небольшой холодильник, среди основных элементов которого стоит выделить:

  • ЭРВ: устройство дросселирующее фреон. Жидкий охлажденный хладагент под высоким давлением впрыскивается в испаритель с низким давлением.
  • Испаритель. Здесь хладагент испаряется и холодный газ поглощает окружающее тепло.
  • Компрессор, в котором нагнетается давление, благодаря чему газ разогревается до +70 градусов.
  • Конденсатор: сюда подается горячий газообразный фреон из компрессора, чтобы, конденсируясь и отдавая тепло снова, превратиться в жидкость. Через стенки конденсатора осуществляется теплообмен фреона и теплоносителя, циркулирующего в системе отопления здания.

Уникальность теплового насоса (ТН) в том, что он в жаркое время года может работать, как система охлаждения. Наиболее эффективно использовать это устройство с низкотемпературной системой отопления, теплыми полами либо фанкойлами. При выборе насоса стоит учитывать нижеследующие параметры:

  • СОР. Аббревиатура принята во многих странах мира и указывает на рентабельность ТН. Например, СОР 4 означает, что на 1 кВт потребляемого электричества вырабатывается 4 кВт тепловой энергии. Следует заметить, что СОР теплового насоса будет максимальным в случае, когда разница между низкопотенциальным источником и теплоносителем в системе отопления не будет превышать 40 градусов.
  • Контроллер. Наличие в составе ТН встроенного контроллера и автоматики управления устройством, говорит о том, что все собрано и протестировано на заводе изготовителе.
  • Компрессор. Современные холодильные системы все больше переходят на инверторные модели с частотным регулированием мощности.
  • Русификация. На первом этапе пользовательского освоения ТН, меню на русском языке сильно облегчает задачи по управлению и программированию устройства.

Перспектива применения геотермальных тепловых насосов

Поскольку работа теплового насоса для частного дома не сопровождается горением, то эта система абсолютно пожаробезопасна. Высокая экологичность, так как при функционировании системы исключены образование и выброс в атмосферу вредных веществ.

Уровень шума и вибрации не превышает тех, что производит обычный бытовой холодильник. Легкость обслуживания теплового насоса. Эксплуатация теплового насоса не сопряжена с большими расходами и окупается в течение 1,5–2 лет. Долговечность. Тепловой насос способен работать 25–30 лет и более. Несмотря на наличие серьезных плюсов, отопление домов с помощью теплового насоса в нашей стране – явление довольно редкое (для сравнения – в Швеции 70 % домов обогреваются таким способом), что объясняется тем, что первоначальная стоимость оборудования достаточно высокая (порядка 300 000–350 000 рублей), потребуются масштабные земляные работы, которые обойдутся не дешево. Кроме того, есть немало относительно недорогих видов топлива, которые могут быть применены для целей отопления жилых домов.

Тем не менее перспектива применения геотермальной системы вполне оптимистичная, тем более что есть реальная возможность нивелировать затраты.

Практика показывает, что примерно 1 месяц в году насос работает на полную мощность, в остальное время его нагрузка не превышает 70–80 % от максимальной. Поэтому можно купить менее мощный насос, который обеспечит потребности в тепле до конкретного температурного показателя, а когда температура достигнет расчетного значении, следует использовать второй теплогенератор, например, электронагреватель, котел, работающий на каком-либо виде топлива, гелиоколлектор. Но, чтобы рассчитать и правильно подобрать тепловой насос, необходимо привлечь специалиста, хотя сделать приблизительные расчеты можно и самостоятельно.

Для этого надо знать тепловую потребность дома (для старой постройки и некачественной теплоизоляцией составит 75 Вт/м, для нового дома с качественной теплоизоляцией – 50 Вт/м, для низкоэнергетического дома – всего 30 Вт/м) и умножить ее на общую площадь.

Отопление дома с помощью теплового насоса будет полноценным только тогда, когда теплоизоляция постройки обеспечена на высоком уровне, что минимизирует энергопотери.

И последнее замечание: монтировать тепловой насос можно либо перед закладкой фундамента, либо в процессе выполнения строительных работ.

Подробно об отоплении домов тепловыми насосами рассказывается в этом видео :

Принцип работы и устройство геотермального отопления

  • воздух – вода
  • земля – вода
  • вода – воздух
  • вода – вода
  • земля – воздух
  • вода – вода
  • воздух – воздух
  • внутреннего контура, который расположен в доме. Он (они) сделан как и при обычном отоплении и состоит из труб и радиаторов. В схему могут быть добавлены теплые полы.
  • внешнего контура, который имеет больший масштаб чем внутренний, хотя его размеры можно увидеть только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз.
  • ключевым элементом, который связывает внешний и внутренний контур является тепловой насос, который занимает место приблизительно как стиральная машина или котел отопления.Он состоит из:- испарителя, основная функция которого – превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора.- компрессора, основная функция которого – повышение давления и температуры паров, образующихся в результате кипения хладагента. В компрессоре пары хладагента подвергаются действию давления и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора.- конденсатора, основная функция которого – отдаче тепловой энергии внутреннему контуру отопительной системы. Серийные образцы, изготавливаемые промышленными предприятиями, оснащаются пластинчатыми теплообменниками. Основным материалом для таких конденсаторов служит легированная сталь или медь. Для самостоятельного изготовления теплообменника подойдет медная трубка диаметром полдюйма. Толщина стенок труб, используемых для изготовления теплообменника, должна быть не менее 1 мм. При этом змеевик рассчитыается по формуле МТ/0,8 РТ, где МТ – мощность тепловой энергии, которая выдает система; 0,8 – коэффициент теплопроводности при взаимодействии воды с материалом змеевика; РТ – разница температур воды на входе и на выходе.– терморегулирующий, или иначе дроссельный, клапан устанавливается в начале той части гидравлического контура, где циркулирующая среда высокого давления преобразуется в среду с низким давлением. Точнее дроссель в паре с компрессором делят контур теплового насоса на две части: одну с высокими параметрами давления, другую – с низкими.При прохождении через расширительный дроссельный вентиль циркулирующая по замкнутому контуру жидкость частично испаряется, вследствие чего давление вместе с температурой падают. Затем поступает в теплообменник, сообщающийся с окружающей средой. Там захватывает энергию среды и переносит ее обратно в систему. Т.е. с помощью дроссельного клапана происходит регулирование потока хладагента в сторону испарителя. При выборе клапана нужно учитывать параметры системы. Клапан должен соответствовать этим параметрам.
  1. Незамерзающая жидкость нагревается на глубине, под землей до температуры, к примеру, 5–7ºС и поступает в тело теплового насоса.
  2. Внутри агрегата стоит теплообменник и нагретая жидкость, проходя через него, отдает тепло второму контуру, после чего уходит под землю за новой “порцией тепла”.
  3. Фреон, который испаряется во втором конуре попадает в компрессор и при сжатии его температура доходит до 100ºС, чего вполне хватает чтобы разогреть жидкость во внутреннем контуре.
  4. Разогретый фреон поступает в расширительный экран, где давление и температура нормализуются и все начинается снова.

Виды тепловых насосов

Источником геотермального теплового излучения могут выступать разные среды. Так, помимо земли, а в самых эффективных и сложных системах – вместе с ней, также используется высокая температура воды и воздуха. В зависимости от конфигурации распределения энергии, геотермальный тепловой насос для отопления классифицируется на следующие виды:

  • Грунт-вода. Наиболее распространенная система, которая предполагает использование замкнутых грунтовых контуров с глубокими зондами в комбинации с водяной системой выработки тепла.
  • Вода-вода. Задействуются открытые скважины для извлечения энергии грунтовых вод, которые, впрочем, тоже нагреваются от грунта на больших глубинах.
  • Вода-воздух. Самая сложная система, в которой участвует несколько групп аккумулирующего оборудования – в том числе наружные радиаторы и воздушные панели, нагревающиеся в процессе работы.

Все перечисленные системы объединяются одним важным преимуществом перед другими средствами аккумуляции природной энергии. Оно заключается в том, что геотермальное отопление не преобразует тепло в другой вид энергии (пар, электричество). На завершающем этапе оно используется потребителями в первоначальном сгенерированном виде.

Итог

Несмотря на сложность установки геотермального отопления «земля-воздух», она более чем имеет право на жизнь. Один раз как говорится помучится, зато потом получаем счета за электроэнергию в 3-5 раз ниже, сберегая свои средства, да и что греха таить — нервы, ведь тарифы в нашей стране неуклонно растут.

В сети есть уже много информации в которой люди делятся своими самодельными геотермальными решениями тепловых насосов.  А я вам предлагаю для начала посмотреть это видео ниже, в которой человек, реальный пользователь, делится своим опытом использования теплового насоса «земля-воздух» в своем энергоэффективном доме. Но вообще он еще о многом, полезном, рассказывает.
