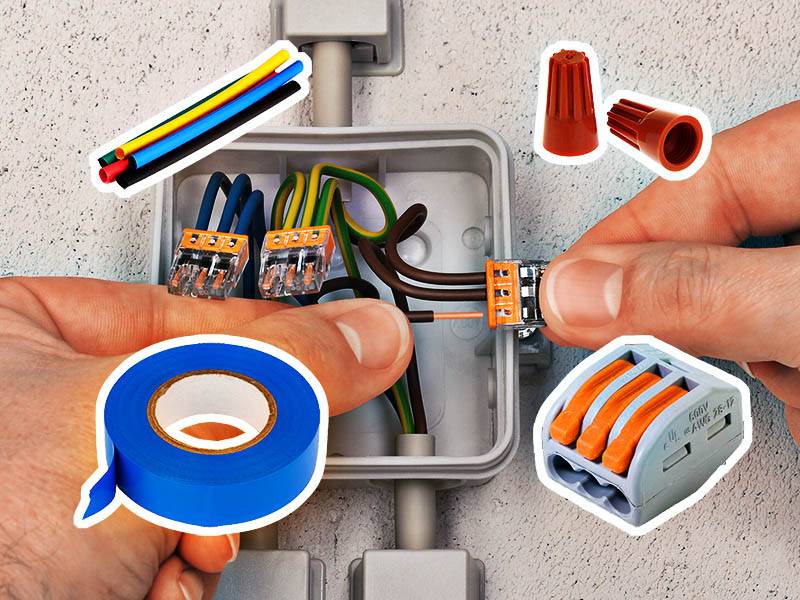

Испытание временем: чем лучше изолировать соединения в распредкоробках

Требования к изоляции электропроводки

Материал, предназначенный для изоляции, обладает не только диэлектрическими качествами, но и выполняет защитную функцию. С учетом способа установки и условий использования к изоляции могут быть предъявлены и другие требования.

Длительный эксплуатационный срок, высокая степень устойчивости к старению.
Высокая прочность к истиранию и разрывам.
Устойчивость к температурному воздействию, особенно высоким температурам.
Отсутствие возможности перегибов.
Сопротивляемость химическому воздействию.

Требования к изоляционному материалу видоизменяются в зависимости от механических воздействий окружающей среды, механических нагрузок, токопроводимости в среде использования.

Муфта и ее изоляция

Муфта для изоляции кабеля

Соединительная муфта используется в тех случаях, когда требуется удлинить провод, например, при переносе выключателя или розетки. Муфта вместе с проводкой будет заделана в стене, поэтому ее изоляция должна быть герметичной. Самый надежный вариант в этом случае – использование термоусадочной трубки. При выборе учитывается степень ее усадки

Как правило, для этой детали характерна трехкратная усадка, это важно учесть при выборе требуемого диаметра. Изоляция проводится в несколько этапов – прежде всего, жил, а далее остального участка. Как только жилы будут соединены, трубку протаскивают до конца провода

Как только жилы будут соединены, трубку протаскивают до конца провода.

Изоляция токопроводящих жил

Места, где соединены жилы, изолируют с помощью обыкновенной изоленты, но при этом контакт будет толще, и надеть на него термоусадочную трубку будет сложнее. В качестве аналога предпочтительнее использовать специальный термоусадочный материал. Усадку проводят с помощью обыкновенной зажигалки или строительного фена.

Изоляционный слой оболочки

На этом этапе изоляция токоведущих частей уже должна быть завершена, для полной и надежной герметизации дополнительно обрабатывают и оболочку муфты. Особенно это играет важную роль при муфтировании оболочных кабелей или проводов. Трубка должна скрывать место соединения и находить на внешний изоляционный слой с обеих сторон минимум на 1 см, в противном случае есть вероятность попадания пыли и влаги под заводскую оболочку проводки.

Коммутационные коробки

Изоляция проводов в коммутационной коробке

Контактными устройствами во внутриквартирной сети являются коммутационные коробки. Эта конструкция защищена от пагубного воздействия окружающей среды корпусом и крышкой. Необходимость изолировать электрические провода будет зависеть от конструктивных особенностей оборудования. Если оно оснащено зажимными колодками, дополнительная защита не требуется. Если такого нет, необходимо разграничение проводников.

Соединение при помощи скруток чаще всего используется в контактных коробках, не оснащенных колодками. Однако с течением времени скрутка утрачивает свою плотность из-за расширений, вызванных температурными перепадами и окислением проводников. Для этого плотно скручивают зачищенные концы жил по часовой стрелке, а далее, надев колпачок, его прокручивают в том же направлении, приложив немного усилий. Внутренняя полость пластикового колпачка оснащена стальной конусной пружиной

При осторожном прокручивании оно плотно прилегает и обжимает контакт. Колпачки могут выпускаться в разных цветах и размерах, что позволит подобрать подходящий контакт. Делая скрутки, рассчитанные на большие нагрузки, перед изоляцией провода обрабатывают специальным веществом, предназначенным для электроконтактов

Это позволит снизить сопротивление, а также защитить от активного окисления

Делая скрутки, рассчитанные на большие нагрузки, перед изоляцией провода обрабатывают специальным веществом, предназначенным для электроконтактов. Это позволит снизить сопротивление, а также защитить от активного окисления.

Изоляция СИЗ не может обеспечить надежную герметичность, поэтому может использоваться только в специальном отсеке контактного устройства. Если в будущем потребуется подключение новой линии или замена светильника, колпачок достаточно просто снять, чего нельзя сказать об изоленте.

Во время выполнения работ на линии требуется отключить питание в щитке.

Процесс использования изоленты для формирования защитного покрытия

Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если планируется заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:

Выполнить скрутку и спаять.
Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
На следующем этапе понадобится аккуратно загнуть скрутку, чтобы она расположилась параллельно основному защитному покрытию.
Наносится еще один слой изоленты, но уже по направлению к заводской изоляции.
Усилием руки прижимается нанесенная изолента, и срезаются излишки материала.

Для восстановления защитного покрытия на цельном проводнике рекомендуется выполнить следующие действия:

Производится укладка ленты под углом с захватом части основной изоляции по направлению к другому неповрежденному участку.
Далее изолирующий материал наносится в обратном направлении.
Изолента тщательно прижимается руками с последующим удалением лишнего материала.

Соединение проводов соединительными изолирующими зажимами

Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

Процесс использования изоленты для формирования защитного покрытия

Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если планируется заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:

Выполнить скрутку и спаять.
Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
На следующем этапе понадобится аккуратно загнуть скрутку, чтобы она расположилась параллельно основному защитному покрытию.
Наносится еще один слой изоленты, но уже по направлению к заводской изоляции.
Усилием руки прижимается нанесенная изолента, и срезаются излишки материала.

Для восстановления защитного покрытия на цельном проводнике рекомендуется выполнить следующие действия:

Производится укладка ленты под углом с захватом части основной изоляции по направлению к другому неповрежденному участку.
Далее изолирующий материал наносится в обратном направлении.
Изолента тщательно прижимается руками с последующим удалением лишнего материала.

Скрутка

Алюминиевые провода зачастую соединяют между собой при помощи скрутки. Это наиболее простой, но и самый опасный метод соединения проводов между собой.

Последовательность действий при использовании данной технологии будет следующий:

Сначала, с проводов снимают изоляцию приблизительно по 4-5 см с каждой стороны. Удобнее всего здесь применять специальный инструмент, предназначенный именно для этой цели.
Теперь контакты следует обезжирить. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
Наждачной бумагой удаляют оксидную пленку с поверхности металла, то есть зачищают его до получения металлического блеска.
Провода скрещивают друг с другом, после чего одна из жил максимально плотно накручивается на другую при помощи пассатижей.
Второй провод таким же способом накручивается на первый.
Скрутку теперь следует заизолировать при помощи изоляционной ленты. Профессиональные электрики также рекомендуют воспользоваться специальной термоусадочной трубкой или кембриком. С его помощью можно качественно предохранить оголенную область от негативного воздействия внешней среды.

В принципе, технология довольно-таки простая. Надо лишь помнить о том, что жилы требуется оголять минимум на 4-5 см, а скрутку производить не вручную, а только при помощи пассатижей, чтобы провода прилегали к другу максимально близко.

Если этого не сделать, то в результате получится неплотный контакт, из-за чего участок может сильно нагреваться. В свою очередь, такой эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

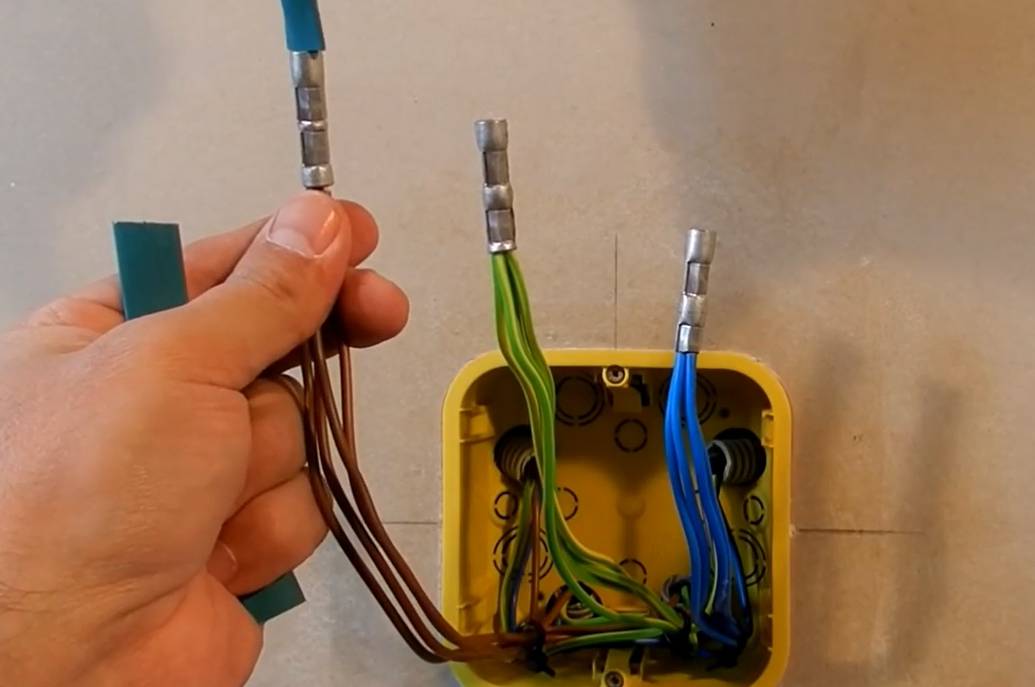

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

сварочный аппарат на 24В мощностью от 1 кВт;
флюс;
угольный электрод;
защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

счистить с концов проводов примерно по 5 мм изоляции;
вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Изоляция удлинителя для сада

Для подключения садового оборудования применяют удлинители со степенью влагозащиты IP 54. Если изоляция была повреждена, то ее необходимо герметизировать, чтобы обеспечить полную безопасность эксплуатации на открытом пространстве с непосредственным контактом с почвой. Выполнить полностью герметичную изоляцию поврежденного участка можно термоусаживаемой лентой. Ей обматывают поврежденный участок, как и простой изолентой, а потом нагревают феном.

Материал при нагревании дает продольную усадку и плотно обжимает провод. Также из внутренней стороны ленты при усадке выделяется термоплавкий клей, чем и обеспечивается герметичность. По герметизации термоусаживаемая лента не уступает трубке из аналогичного материала. При этом ее можно наносить обмоточным способом. В случае с трубкой, её нужно надеть на провод, а из-за монолитной вилки и розетки на концах удлинителя сделать это не получится.

Экспресс-изоляция проводов: видео

Какой провод лучше всего подойдет для монтажа проводки в деревянном доме
Как сделать скрытую проводку и какой кабель выбрать
Индикатор скрытой проводки: что это такое и как грамотно сделать

Плотный контакт – залог надежности

Самая распространенная ошибка при соединении проводов – небрежно сделанная скрутка. Хотя такой способ соединений давно уже не рекомендуется, а иногда и прямо запрещается, он популярен в силу простоты и быстроты своего выполнения. Да и инструмента для исполнения требуется минимум.

Для гарантии надежности контакта скрутке требуется быть максимально плотной и с достаточной площадью соприкосновения входящих в нее проводов, то есть длинной.

Если между проводами образуются зазоры, то при повышенном уровне нагрузки в этих зазорах образуется электрическая дуга. Проще говоря, «искра».

В местах соприкосновения дуги с проводами происходит нагрев и разрушение металла, и контакт ухудшается еще сильнее. Это, в свою очередь, приводит к появлению новых разрушенных участков. Процесс происходит лавинообразно и завершается быстро. Итог получается разным, но всегда печальным: в лучшем случае провод отгорит и часть электропроводки станет неработоспособной, в худшем же «из искры возгорится пламя»…

Немалые неприятности слабое соединение проводов приносит в трехфазной сети: при отгорании нейтрали (нулевого проводника) на подключенную к одной из фаз дорогостоящую нагрузку подается две фазы. После такого сложную бытовую технику можно смело выкидывать – отремонтировать вышедшее из строя электрооборудование будет очень сложно и дорого, а чаще – просто невозможно.

Хорошая изоляция улучшает надежность

Немаловажное значение уделяется качеству изоляции соединений в распредкоробках. Угроза безопасности при оголенных проводах возникает по тем же причинам, что и в предыдущем случае – если они расположены достаточно близко друг к другу, то между ними может возникнуть электрическая дуга

Это приводит к сильному нагреву проводов и расплавлению защищающей их изоляции.

Важную роль играет и плотность укладки проводников – они не должны занимать больше половины внутреннего объема соединительной коробки. Если это условие не соблюдается, шансы возникновения пробоя увеличиваются. И даже при нормальном качестве изоляции соединений фазные проводники должны быть как можно дальше удалены от нулевых и «земляных» проводов.

Еще одна причина, по которой неизолированные соединения в коробках не приветствуются – банальные пыль и паутина, о которых почему-то постоянно забывают. А это естественные каналы для возникновения электрического пробоя, и способов борьбы с ними только два: тщательная герметизация распределительной коробки и ее систематическое техническое обслуживание.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:

бандаж;
желобок;
простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».
