Кабель для обогрева водопроводной трубы: способы монтажа и грамотное подключение

Как правильно смонтировать систему обогрева

Практикуется два способа монтажа греющего кабеля – внутренний и наружный. В первом кабель заводится внутрь трубопровода, во втором наматывается на трубу или крепится вдоль всей её протяжённости.

Обратите внимание! Для внутренней прокладки подойдёт кабель любой формы сечения. Для наружного монтажа лучше предпочесть ленточный (сплюснутый) формат изделия, обеспечивающий лучший контакт с поверхностью трубы

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия

В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия. В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр. Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

• Для внутренней прокладки чаще всего окажется достаточно кабеля с мощностью 10 Вт/м.
• Для трубопроводов диаметром то ½ до ¾ дюйма подойдёт саморегулирующийся кабель на 17 Вт/м.
• ¾ — 1 ½ дюйма – 27 Вт/м.
• Свыше 100 мм – 31 и более Вт/м.

Наружный монтаж

Самый распространённый вариант расположения саморегулирующегося кабеля при таком варианте монтажа – в одну линию вдоль нижней части трубопровода. Во-первых, такое расположение практически исключает вероятность механических повреждений кабеля (при падении тяжёлых предметов сверху, к примеру).

Вторая причина заключается в том, что жидкие среды внутри трубопровода скапливаются преимущественно в нижней части, поэтому именно она нуждается в прогреве в первую очередь. Если мощности одного кабеля будет явно недостаточно, можно поступить несколькими способами:

• Уложить вокруг трубопровода спиралью.
• Приобрести кабель большей мощности.
• Уложить вдоль трубопровода несколько ниток кабеля.

Способ фиксации кабеля во многом зависит от материала, из которого изготовлены трубы. Для пластика наилучшим вариантом станет закрепление при помощи алюминиевого скотча. Скотч оборачивается вокруг трубопровода через равные расстояния, исключающие провисание греющего кабеля. После этого кабель дополнительно проклеивается таким же скотчем вдоль всей длины трубопровода.

На металлическом трубопроводе кабель фиксируется кольцевым методом с применением термостойкой липкой ленты или пластикового бандажа.

Обратите внимание! На поворотах трубопровода саморегулирующийся греющий кабель правильно располагать ближе к внешнему радиусу изгиба. Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме

Термодатчик, напротив, следует устанавливать в самом холодном месте системы

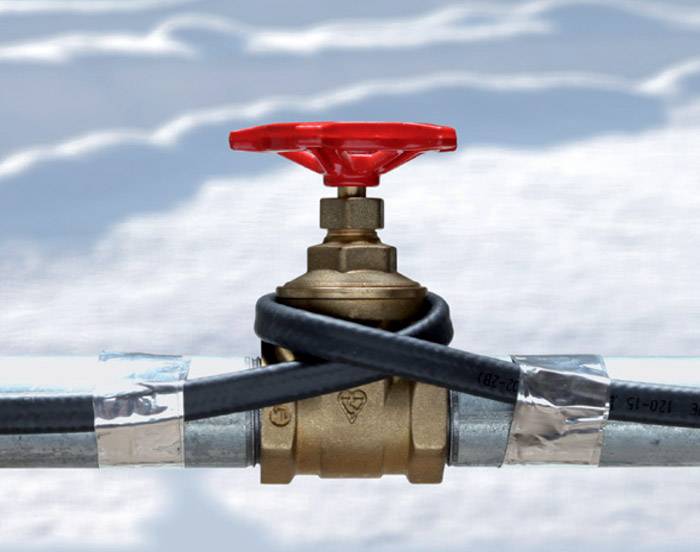

Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме. Термодатчик, напротив, следует устанавливать в самом холодном месте системы.

Внутренний монтаж

Для прокладки внутри трубопровода подойдёт специальный саморегулирующийся кабель с усиленной изоляцией. В месте входа кабеля монтируется тройник, в один из концов которого устанавливается втулка уплотнения. Здесь стоит помнить, что сборные элементы узла должны быть нанизаны на кабель до момента соединения с холодным проводом.

После этого саморегулирующийся кабель аккуратно вводится внутрь трубопровода на необходимую длину, а сальниковый узел собирается и обжимается для обеспечения герметичности места ввода.

Это важно! Категорически запрещается проводить кабель через элементы запорной арматуры (вентили, задвижки, краны и т.п.). Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов

Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости

Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов. Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10
Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Зачем нужен греющий кабель

По разным причинам трубы утепляют – как водопровод, так и канализацию.

В частных домах особенно часто возникает необходимость утепления тогда, когда дом стоит на сваях:

• Бетонных.
• Винтовых и т. д.

Именно поэтому трубы нуждаются в обязательном утеплении, поскольку они либо проходят над грунтом, либо лежат на нем, или же прикопаны, но как правило, неглубоко – это не всегда удобно делать если зазор между домом и поверхностью грунта недостаточно велик для проведения земляных работ. Температура воздуха под таким домом в зимнее время низка, и это чревато промерзанием и размораживанием трубопроводов.

На все эти случаи существует выход — одним из самых эффективных и простых способов – так называемый греющий кабель. Его монтируют как снаружи, так и внутри трубы.

Случается, что из-за каменистого или подтопляемого грунта закопать ни кабель, ни трубу глубоко не получается, и для этого нужна специальная техника.

Водопроводная труба с подогревом из гибкого греющего кабеля снимает с хозяина дома, дачи много ненужных проблем.

Возлагаемые задачи на системы обогрева

Итак, какие задачи стоят перед системами обогрева:

Предотвращение замерзания воды или другой жидкости (конденсата) в трубах, и это актуально не только в случае защиты водопровода в зимний период года. Обогрев нужен еще и для предотвращения увеличения вязкости нефтепродуктов, например.
Компенсация тепловых потерь

Это очень важно в том случае, когда температура жидкости или газа должна быть равной как на входе, так и на выходе.
Компенсация теплоотдачи труб в атмосферу (грунт).
Для технологического обогрева, когда есть необходимость поддержания в трубах заданной температуры.
Когда нужен разогрев трубы (системы) на старте. В этом случае система обогрева трубопроводов греет текущую жидкость для обеспечения нормальных условий ее транспортировки в системе.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
23.76%

Дом из кирпича
17.65%

Бревенчатый дом
13.78%

Дом из газобетонных блоков
19.14%

Дом по канадской технологии
11.07%

Дом из оцилиндрованного бревна
3.48%

Монолитный дом
4%

Дом из пеноблоков
3.81%

Дом из сип-панелей
3.32%

Проголосовало: 3678

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

1. Один ряд кабеля вдоль трубы по прямой.
2. Многорядно, ряды располагаются параллельно друг другу.
3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Виды греющих кабелей для труб

Рассмотрим подробней виды нагревательных кабелей.

Резистивный греющий кабель

Наиболее простыми и дешевыми являются резистивные кабели. Принцип их действия аналогичен принципу действия электронагревательной спирали, которая нагревается при прохождении через нее электричества.

Основой этих кабелей является нагревательный сердечник, в основном нихромовый, покрытый двухслойной изоляцией, экраном заземления, который выполняет еще и армирующую функцию. Сверху этот «пирог» закрыт защитной оболочкой. Обязательное наличие заземления обусловлено строгими требованиями безопасности на случай нарушения целостности провода.

Производители предлагают одножильные и двухжильные типы резистивных кабелей.

Чтобы обогрев функционировал, необходимо закольцевать электрическую цепь, то есть питание подключить на оба конца провода. В случае с одножильной системой могут возникнуть сложности с подключением. Можно сложить кабель в двое, но тогда и расход материала, а соответственно и затраты, возрастут ровно в два раза. Поэтому наибольшее распространение получили двухжильные кабели.

Закольцовку здесь обеспечивает контактная муфта, которая устанавливается на конец провода и замыкает цепь. Самым большим  недостатком такого варианта является то, что эту самую муфту возможно установить только в заводских условиях, поэтому в продаже имеются куски только тех размеров, которые предлагают изготовители. Самостоятельно резать кабель категорически запрещается. К недостаткам можно отнести и тот факт, что в целях снижения расхода электроэнергии требуется покупка и установка дополнительного оборудования в виде системы автоматического контроля и управления, поддерживающей заданный температурный режим.

Саморегулирующийся  греющий кабель

Существуют еще и саморегулирующиеся полупроводниковые нагревательные кабели, которые являются наиболее экономичными и принципиально отличаются как принципом действия, так и своим устройством.

Металлические проводники соединены между собой полупроводниковой перемычкой, которая и является нагревательным элементом. Из-за уникальных особенностей полупроводника его электропроводность напрямую зависит от температуры окружающей среды. При понижении температуры сопротивление падает и выделение тепла возрастает, а при повышении энергопотребление, соответственно, падает. Но самым интересным является тот факт, что саморегуляция температуры осуществляется на протяжении всего кабеля в каждой его точке, поэтому разные участки имеют разную степень нагрева и температура повышается только там, где это необходимо, следовательно,  потребление электроэнергии сводится к минимуму.

Кроме экономичности преимущество полупроводникового типа заключается в том, что кабель можно приобрести любой необходимой длины, на нем отмечены линии отреза через небольшие промежутки.

Самым большим его недостатком, несомненно,  является довольно высокая стоимость. Хотя свой выбор между высокой ценой и низким энергопотреблением каждый делает сам.

Предлагаем вам посмотреть видео-обзор саморегулирующейся греющей ленты:

https://youtube.com/watch?v=aNrXujyhKFM

Цена нагревательного изделия

Стоимость готового комплекта греющей кабельной конструкции состоит из симбиоза цен:

• метража самого нагревательного кабельного изделия;
• укомплектованной конструкции;
• сальника, необходимого для введения кабеля в систему труб;
• силового провода, у которого есть вилка;
• розетки;
• прайса услуг по сбору всей комплектовки.

Стоимость кабеля за 1 м составит от 440 рублей. Клеевой набор для подключения будет от 350 рублей. Сальники продаются от 420 рублей. Шнур питания (2 м) и литая вилка будут от 200 рублей. Услуга сбора комплекта составит от 500 рублей.

Купить греющие кабели нужных размеров можно в специализированных магазинах. Есть компании, которые продают готовые изделия онлайн и по телефону с помощью курьерской доставки. Такие компании всегда предлагают услуги по монтажу.

ВАЖНО! Чтобы потребление электроэнергии было небольшим, при эксплуатации кабеля свыше 3 метров, рекомендуется использовать его вместе с терморегулятором.

Греющий кабель всегда выручит в условиях суровой зимы. Это простая и эффективная система, которая поддержит в водопроводе нужную температуру.

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

• На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
• Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
• Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
• Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
• Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
• Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
• Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
• Концы проводов освобождаются от вторичной изоляции на 6 мм.
• Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
• Дополнительно каждый стык необходимо обмотать изоляционной лентой.
• Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
• На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Конструкция и способы применения

Технические характеристики греющих кабелей, их виды, существенно отличаются друг от друга, и применяются для нагрева:

• Водопровода.
• Канализации.
• Водостоков, резервуаров.
• Трубопроводов разного назначения.

При всем разнообразии задач, возложенных на эти нагревающие элементы, главным их назначением было и остается предотвращение жидкостей от замерзания за счет повышения температуры.

Немаловажным плюсом в работе этих систем является функция, которую принято называть зональным применением. Иными словами, всегда можно из комплекта элементов собрать некую мини-систему для того чтобы обогревать какой-то небольшой участок, не подключая к общей сети. Выгода:

1. Экономия материалов.
2. Экономится электроэнергия.

Существуют элементы длиной как в 150-20 мм, так и обмотки в 200 м.

Составляющие таких систем:

• Внутренняя жила. Может быть как одна, так и несколько. Изготовлена из сплавов с высоким электрическим сопротивлением, и чем оно выше, тем больше величина удельного тепловыделения.
• Изоляция. Она изготовлена из полимеров. Как правило, вместе с ней применяют экран из алюминия или меди.
• Наружная оболочка. Очень прочная, сделана из ПХВ – она покрывает внутренние элементы.

Примерно так выглядит кабель для подогрева, как говориться, в разрезе. Более наглядно это можно увидеть в инструкции на этот элемент или же на просторах мировой паутины.

Возможны некоторые нюансы – разные сплавы или способы изоляции. Все зависит от того или иного производителя.

Кроме того кабели бывают плоскими по форме. Их из-за этого называют лентой.

Чтобы улучшить характеристики, медную оплетку (экран) покрывают слоем никеля, а что касается наружного слоя, то его увеличивают.

Требования к материалу ПХВ: влагостойкость и устойчивость к ультрафиолету.

Существуют еще и так называемые пищевые кабели – они служат для внутреннего монтажа и соответствуют санитарным нормам. Вода для питья должна быть безопасной для здоровья.

Низковольтный аналог

На опасных (взрывоопасных, пожароопасных) производствах есть необходимость в низковольтном элементе – того требует как технологический процесс, так и техника безопасности.

Так, широко применимы кабели на 12-14 вольт.

Внутренний монтаж греющего кабеля

Обогрев водопроводных труб кабелем, который монтируется снаружи водопровода разрешено производить только в том случае, если показатель сечения трубопроводной конструкции позволяет это сделать. Внутренний метод обогрева используется, если нет возможности проложить кабель снаружи (например, трубопровод покрыт бетонным раствором).

Для прокладки внутренним способом подходит только кабель саморегулирующегося типа

Рассмотрим два важных свойства, которыми должен обладать электрошнур, прокладываемый внутри трубопроводной конструкции:

• высокий коэффициент влагостойкости;
• резистентность к кислотной среде.

Для установки внутри трубопровода водоснабжения влагостойкого кабеля необходимо выполнить следующие действия:

1. Кабель заводится в водопроводную систему. Для этого необходимо использовать специальную муфту, которая накручивается на коммуникацию в месте выхода.
2. Далее, необходимо протянуть электрошнур на нужную длину.
3. На третьем этапе производится стыковка противоположенного конца электрокабеля с электрической сетью.

Эффективность такого метода нагрева трубопроводной конструкции, как правило, на 50% выше, чем у наружного варианта установки кабеля. Благодаря этому разрешается применять подогревающие шнуры, которые имеют меньшую мощность. Внутренний метод расположения греющего изделия позволяет сэкономить на теплоизоляционном материале, так как подогрев выполняется лучше.

Однако у такого способа есть и свои минусы. Рассмотрим их:

• обогрев канализационных труб с помощью такого метода исключается;
• внутренняя установка электрошнура для подогрева невозможна в том случае, если в конструкции трубопровода присутствуют краны и изгибы, расположенные под углом 90 градусов;
• ещё один минус такого монтажа — снижение пропускной способности коммуникации из-за уменьшения пространства внутри трубопровода;
• со временем на таких кабелях скапливаются солевые отложения, что приводит к зарастанию просвета трубы.

При наружной прокладке кабель фиксируется на трубах металлическим скотчем или хомутами через равные промежутки

Обогрев трубопроводов греющим кабелем: принцип действия и стоимость

Принцип подобного обогрева достаточно прост и похож на работу тёплых полов. Подходит для водопровода саморегулирующийся обогревающий кабель или резистивный. Его прокладывают в нужном месте и подключают к электросети.

Проводка медленно прогревает трубопровод до температуры, необходимой для нормального функционирования системы

Монтаж обогревательного устройства осуществляется двумя способами:

• прокладывается внутри сети;
• обматывается снаружи.

Какой из этих двух способов выбрать – зависит от конкретного случая

Резистивный провод обогрева для водопроводных труб стоит меньше саморегулирующегося, поэтому его применяют чаще.

Саморегулирующийся проводник хорош тем, что значительно экономит электроэнергию и не требует установки терморегулирующего устройства. Его единственный недостаток – в два раза выше стоимость по сравнению с резистивным аналогом.

В каких ситуациях требуется установка прогревающего проводника:

• при расположении труд снаружи дома;
• инженерные сети расположены выше уровня промерзания грунта;
• в некоторых местах трубопровод переходит из подземной части в наземную;
• коммуникации проходят внутри неотапливаемого пространства (чердак, веранда).

Подогрев трубы водопровода  позволяет избежать замерзания и позволяет поддерживать необходимую температуру весь зимний период

Стоимость резистентной проводки начинается от трёхсот рублей. Саморегулирующийся проводник обойдётся примерно в семьсот – тысячу рублей.

Теплоизоляция греющих кабелей

Вне зависимости от типа кабеля, необходимо произвести утепление. Теплоизоляция монтируется поверх нагревательной системы и водопроводной трубы. Если водопровод вместе с греющим кабелем не поместить в герметичный «кокон», обогрев пойдет во все стороны, то есть большей частью в воздух.

Толщину теплоизоляционного слоя выбирают в зависимости от внешних факторов. Предположим, для монтажа в грунт достаточно и 20-30-миллиметрового слоя, тогда как для надземного исполнения потребуется утеплитель не менее 50 мм в толщину

В качестве надежных и эффективных утеплителей выступают пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, однако также нуждаются в защите.

По этой причине часто используют конструкцию «труба в трубе», когда водопроводные трубы, расположенные в грунте или на воздухе, вместе с утеплителем помещают внутрь еще одной трубы большего диаметра.
