Как повесить телевизор на гипсокартонную стену

Монтаж кронштейна

Так как повесить телевизор на гипсокартон бывает непросто из-за особенностей основания, способы выбирают, исходя из конкретной ситуации. Есть следующие варианты монтажа:

1. Крепление непосредственно к основанию. Такой способ приемлем для телевизоров с небольшими размерами и массой.
2. Монтаж к перемычке каркаса обшивки, если использована классическая конструкция из металлического профиля.
3. Сооружение ниши либо полки. Этот способ нередко единственная возможность разместить на стене технику впечатляющих габаритов и массы.

Если хозяева телевизора решились на последний вариант, то им лучше заранее узнать, что такая техника гораздо быстрее выйдет их строя. В большей степени это относится к плазменным панелям, выделяющим большее количества тепла. Жидкокристаллические модели более лояльны к неидеальной вентиляции. Зазоры в 200 мм с каждой стороны спасут потенциально опасную ситуацию.

Фиксация кронштейна дюбелями

Крепеж для обычных стен в данном случае совершенно непригоден. Дюбеля, идущие в комплекте, предназначены только для бетонного или кирпичного основания. Их нельзя использовать для поверхности из ГКЛ: ни для однослойной, ни для двухслойной. Для навешивания кронштейнов покупают специальные дюбеля для гипсокартона — «бабочку» (TNF/-W), «дриву» (Driva, ТТ-22) либо «молли» (Molly, «зонтик»). Их отличие от обыкновенных изделий — способность раскрываться и тем самым надежно фиксировать саморезы в стене. Каждый «хитрый» крепеж имеет свои особенности, ограничение по весу:

1. Бабочка — самый популярный вариант. Она (он) требует предварительного сверления гипсокартона. Нельзя назвать крепеж выдающимся, но с техникой среднего веса «насекомое» вполне справится. Один дюбель сможет удержать 15 кг на однослойной стене, около 28 кг — на двухслойном основании.
2. Driva из металла — самый удобный вид дюбелей, так как гипсокартонный лист даже сверлить не придется. Обратная сторона его тоже останется целой и невредимой. Для пластикового крепежа эта операция нужна. Допустимая нагрузка на пластиковое изделие составляет 25 кг, для металлического — более 30 кг.
3. Molly называют по-разному: анкером, болтом или дюбелем. Это металлический тяжеловес в данном трио, однако для него необходимо предварительное сверление гипсокартона. Еще не помешают специальные щипцы или тренировка, которая поможет овладеть навыками раскрытия зонтика с обратной стороны ГКЛ. Этот дюбель сможет выдержать до 40 кг, позволяет демонтаж. Единственный минус его — относительно высокая цена.

Повторное использование крепежа, имеющего в составе пластиковые элементы, не рекомендуют. Такие дюбеля уже не гарантируют надежного удержания веса, поэтому нередко требуется помощь анкеров. Все представленные варианты крепежей подходят для телевизоров, которые не имеют чрезмерно большой массы.

Как повесить телевизор на гипсокартон

Современные жидкокристаллические телевизоры обладают небольшим весом и минимальной толщиной. Благодаря данным параметрам, их можно закреплять на стены из гипсокартона и, таким образом, экономить место, что будет отличным решением в комнатах с ограниченным пространством.

Для того, чтобы максимально надежно зафиксировать телевизор на гипсокартонной стене, потребуется приобрести соответствующее крепление (кронштейн), напоминающий по внешнему виду бабочку, и узнать, на какой вес рассчитана конструкция.

Что необходимо для крепления телевизора к гипсокартону

Инструменты:

• дрель или перфоратор;
• уровень, маркер или карандаш;
• рулетка;
• шуруповерт.

• дюбели или анкеры;
• бруски из дерева (ориентировочный размер 50х50 мм);
• металлические уголки;
• планка.

Монтаж может осуществляться на саму перегородку, в специальную полку или с помощью кронштейна. Стена из гипсокартона способна выдерживать вес техники до 30 кг.

Лучше не вешать телевизор на стену из гипсокартона в одиночку, так как это достаточно неудобно, и есть риск разбить технику.

Чтобы получить качественный итоговый результат и обеспечить надежную фиксацию конструкции, следует воспользоваться услугами квалифицированного мастера.

На какие анкеры/дюбели можно вешать телевизор

В большинстве случаев плазменный телевизор вешается на дюбели «бабочка». Они проходят насквозь ГКЛ и сооруженный каркас из металла.

В виде несущих элементов при креплении телевизора выступают металлические трубы, анкеры, двутавры, швеллеры и другие изделия, рассчитанные на определенную нагрузку.

Чтобы устройство надежно фиксировалось к стене, используют дюбель «бабочка», «зонтик», «хар.

Как вешать на гипсокартон большой телевизор

ЖК-телевизор с небольшой диагональю можно вешать на стену без дополнительного усиления.

Для более габаритных моделей следует предусмотреть крепкий каркас и усиленный ГКЛ с помощью бруса или металлического профиля, толщиной 2 мм.

Это позволит пропорционально распределять нагрузку.

В комплекте с кронштейном могут поставляться пластмассовые дюбели. Их не следует использовать с гипсокартоном, так как они имеют свойство обламываться. Оптимальным решением будет осуществить крепление с помощью дюбелей-саморезов.

Для больших ЖК-телевизоров предусматриваются арка или ниша. Также можно «забуриться» через лист гипсокартона в бетонную или кирпичную стенку, используя большие дюбеля.

Благодаря такому решению будет отсутствовать нагрузка на перегородку из ГКЛ, что предотвратит его деформацию. Кроме того, возможно повесить телевизор на гипсокартонную стену без кронштейна и при этом обойтись без габаритных каркасов.

Для этого телевизор должен быть плоским и иметь на корпусе пазы, предназначенные для болтов. Процесс крепления осуществляется с использованием опор.

Как повесить телевизор на стену из гипсокартона

Проще всего повесить телевизор на гипсокартонную стену при помощи дюбеля «бабочка».

Для фиксации кронштейна потребуется определиться с областью стены, где будет размещаться устройство, и отметить его маркером. При помощи дрели сверлится отверстие, идентичное диаметру дюбеля.

Опоры устанавливаются в вертикальном положении вдоль перегородки и надежно фиксируются к полу, а если есть возможность, то и в потолок. В результате получается усиленный каркас, который способен выдерживать различную электронную технику.

Когда расстояние от гипсокартона к стенке свыше 10 см оптимальным выбором будет использовать для закрепления ЖК-телевизора и габаритного плазменного телевизора специальные закладные.

Сможет ли ГКЛ выдержать вес LCD телевизора

Стоит подумать об установке оборудования РТВ уже на этапе создания каркаса. В этом случае в профиль можно поместить несколько досок, к которым затем будут прикреплены кронштейны для телевизоров. Но можешь ли ты повесить телевизор на гипсокартон, если там нет встроенных стержней? Сколько веса может выдержать новая стена? Давайте рассмотрим эти вопросы вместе.

Все зависит от используемых креплений. Если кронштейны для телевизоров крепятся к гипсокартону обычными самонарезающими шурупами, то ничего хорошего из этого не выйдет. Однако при использовании специальных дюбелей можно достичь желаемого результата.

Вес телевизора варьируется от 10 до 35 кг, что во многом зависит от производителя и выбранной диагонали. Один дюбель-бабочка выдерживает нагрузку 15 кг. В случае двухслойных панелей один такой дюбель выдерживает нагрузку до 25 кг. Анкер Molly выдерживает еще более высокие нагрузки.

Следовательно, логический вывод заключается в том, что гипсокартон будет выдерживать вес телевизора, который будет крепиться на 2-8 шпилек (зависит от кронштейнов, входящих в комплект ЖК-панели).

Этапы проведения работ

Самый простой способ – это подвесить малогабаритный телевизор, имеющий небольшой вес:

• аккуратно, слегка постукивая, вбить в просверленные заранее отверстия крепежи – дюбеля;
• при их помощи закрепить планку с кронштейнами;
• установить аппаратуру.

Еще раз упомянем, что устанавливать так можно только плоские, малогабаритные модели, иначе гипсокартонный лист не выдержит большой массы и начнет разрушаться. Такой способ применяется для установки зафиксированных креплений, в которых нет поворотных устройств.

В случае, если модель является более тяжелой, установка ее производится на кронштейны.

Для крепления таким образом понадобятся:

отверстия в гипсокартоне делать в местах расположения металлического профиля, тогда почти вся нагрузка перенесется на каркас;
осторожно вбить в проделанные дыры специальные крепежи;
закрепить кронштейн.

Если же прибор обладает достаточно тяжелым весом и вы планируете установку какой-либо дополнительной аппаратуры (усилитель, колонки, плейер и т. п., вам нужно будет делать полку. В этом случае нужно сконструировать наружные опорные стойки.

Чтобы их создать, необходимо проделать следующие действия:

• Определитьс, я какая именно будет опора. Несущие стойки можно изготовить из деревянных брусков, металлических труб, швеллеров и тому подобных материалов. Также нужно учитывать формы, подходящие под интерьер и выдерживающие необходимый вес.
• Установить опоры вертикально относительно стены, закрепить их надежно на плоскости, чтобы не шевелились.
• На полученный каркас прикрутить листы гипсокартона.
• При необходимости в каркас можно вмонтировать дополнительные полки.

Опоры можно декорировать любым способом. Часто делают их в виде камина, очага. Главное, чтобы они имели красивый вид и соответствовали общей атмосфере помещения.

Если аппарат комплектуется лучевой трубой, тогда вешать его можно при помощи изготовления внешней несущей опоры, также можно применить консольный кронштейн, называемый рукавом. Так можно добиться сопоставления функциональности и эстетики. Конструирование не озадачит сложностью, а материалы для их изготовления вполне доступны. Для такой модели нишу не используют, потому что её надо делать довольно глубокой, что зря займет пространство.

Еще в такой ситуации категорически не рекомендуется использовать конструкцию с подвижными частями крепления. Это даст большое давление на плоскость крепления, что повлечет за собой разрушение гипсокартонного листа.

Если решили использовать конструкцию с поворотным механизмом, тогда необходимо:

• закрепить его болтами;
• прикреплять его нужно исключительно на опорные элементы каркаса. Чтобы обнаружить их, воспользуйтесь магнитом, если же скелет сделан из дерева, то путем простукивания;
• масса прибора должна быть соразмеряемой прочности основания.

Чтобы сделать нишу, потребуется частичный демонтаж стены. Рассмотрим работы поэтапно:

• размечаем прямоугольный участок по уровню размером немного больше самого телевизионного прибора для удобства обращения с ним;
• вырезаем по разметке и вынимаем эту часть гипсокартона;
• удаляем попавшиеся элементы каркасного профиля и закрепляем их по периметру выреза. Если их не хватит, надо будет дополнительно приобрести несколько элементов;
• обшиваем торцы ниши полосами гипсокартона и отделываем всю поверхность в соответствии с общей отделкой. Можно оформить ее и по-другому, например, под цвет аппаратуры и любым иным способом;
• ставим технику.

Если толщина стены не позволяет поставить телевизор, можно закрепить его вышеописанными способами либо сделать нижнюю часть ниши из прочного материала нужной ширины. Так получится что-то похожее на подоконник.

Как проложить проводку

В том случае, когда уже на этапе разработки дизайн-проекта было определено место для телевизора, проблем с его подключением не должно быть — сетевой и сигнальные кабели разводят еще при сооружении перегородки или обшивке стены.

Если телевизор крепят на стене из гипсокартона с существующей декоративной отделкой, то для его подключения надо прокладывать либо напольный кабель-канал, либо использовать плинтусы с кабель-каналом. А чтобы протянуть сигнальный кабель внутри обшивки к точке подключения, сверлят два отверстия друг над другом: внизу, под плинтусом, и вверху, напротив задней панели телевизора с разъемами для подключения сигнала (теле-, видео-, аудио- и интернета). Затем в верхнее отверстие опускают шнурок с грузом, вытаскивают его через нижнее отверстие, цепляют кабели, протягивают их и выводят в верхнем отверстии.

Внимание! Так прокладывать можно только сигнальные кабели. Сетевой кабель должен проходить в гофротрубе в перегородке, под обшивкой бетонной или кирпичной стены и в металлической трубе под обшивкой деревянной стены

В статье дан общий ответ на вопрос «можно ли на гипсокартон повесить телевизор». Но выбор способа монтажа и вида крепления зависит от его размера и веса. Надо просто следовать рекомендациям по выбору дюбелей в каждом конкретном случае.

А гипсокартон, закрепленный на обрешетку или каркас – достаточно прочный материал, чтобы выдерживать распределенную нагрузку 85 кг на 1 м2 — в сети есть видео эксперимента, когда на одинарную обшивку горизонтальной плоскости крепили такой вес. А вертикальную стену можно нагрузить еще больше — вектор силы на вырывание крепежа направлен перпендикулярно оси крепления.

Как повесить телевизор на пустотелую стену. Как повесить телевизор на гипсокартонную стену надежно

Данный материал имеет массу преимуществ: он легок и прост в монтаже, не требует больших усилий для выравнивания, из него можно собрать конструкцию практически любой формы. Но в тоже время он наделен одним существенным недостатком – хрупкость. Полностью обойтись без навесных полок, зеркал, картин и прочего невозможно

Но если эти — более легкие предметы — подвесить не так и трудно, то монтаж на него тяжелых изделий требует большой осторожности. И еще большую осторожность необходимо проявить при монтаже такой же хрупкой «плазмы» или LCD

Материалы и инструменты для монтажа техники

Перед тем как повесить телевизор на гипсокартонную стену необходимо будет обзавестись определенными инструментами. Пригодится сразу не все то, что приведено в списке. В зависимости от поставленных задач могут быть вычеркнуты определенные варианты крепежей и вспомогательных инструментов.

• Саморезы по металлу.
• Раскрывающиеся дюбеля для винтов (тип «молли»).
• Механический распорный анкер для бетона.
• Дрель (сверло выбирается под материал, который будет просверливаться – гипсокартон или бетон, кирпич).
• Отвертка.
• Сильный магнит.
• Молоток.
• Уровень.
• Карандаш.

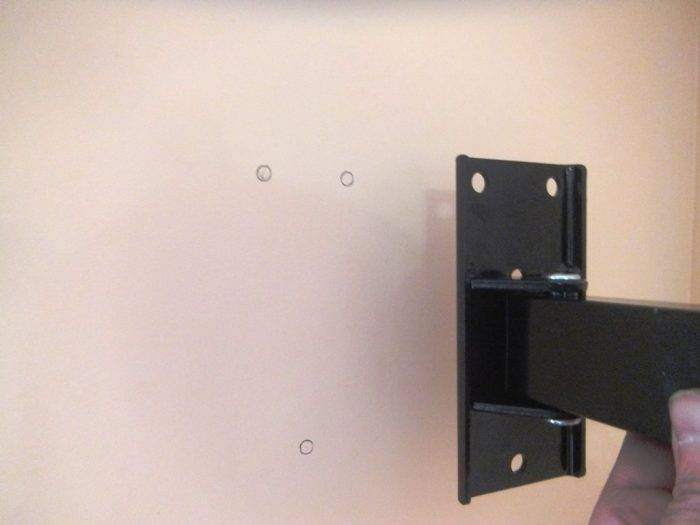

Изучаем, как повесить телевизор на гипсокартонную стену с фиксированным кронштейном

Рассмотрим, как повесить телевизор на гипсокартонную стену надежно в таком случае:

1. Определяем зону на плоскости, в которой будет осуществляться монтаж.

2. К задней панели техники прикручиваем направляющие при помощи элементов, которые входят в ее комплектацию.

3. Металлическую панель с отверстиями приставляем непосредственно к плоскости в выбранной зоне.

4. Прикладываем к ней сверху или снизу уровень и проверяем ее горизонтальность.

5. Отмечаем карандашом места будущего крепления.

6. Желательно не делать менее 6 пометок: по две по бокам пластины и две посредине нее. В случае наличия данного элемента больших размеров количество отметок возрастает до 8 и более.

7. Берем дрель и в намеченных местах просверливаем отверстия.

8. Диаметр их должен быть равен диаметру элементов крепежа (наиболее часто 12 мм).

9. Выкручиваем из дюбеля «молли» винт.

10. При помощи молотка слегка постукивающими движениями вгоняем пустую часть крепежного элемента в отверстие.

11. Отверткой поддеваем шляпку у дюбеля и слегка тянем к себе, тем самым помогая ему раскрыться (процедура может потребоваться не всегда – зависит от качества приобретенного элемента).

12. Завинчиваем винт обратно, но не до конца. Повторяем процедуру со всеми оставшимися отверстиями.

13. Ставим пластину на положенное место, и закручиваем все детали до упора (но не перетягиваем их слишком сильно).

14. Вставляем направляющие с техники в пазы на пластине.

В данном случае максимально допустимый вес изделия вместе с кронштейном – 15 кг.

ЧИТАТЬ ПО ТЕМЕ:

Инструкция как установить спутниковую антенну самостоятельно.

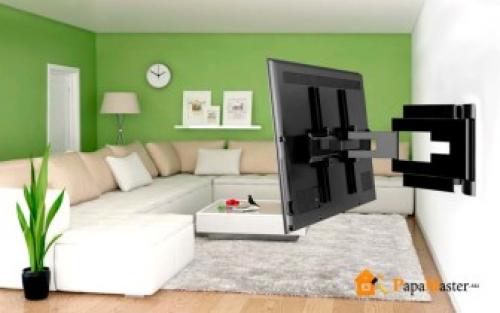

Как монтировать крепежные элементы под технику с наклонно-поворотным кронштейном

Рассмотрим, как повесить телевизор на гипсокартонную стену в случае, если под него предварительно не была заложена в конструкцию дополнительная закладная (деревянный брус или алюминиевый профиль):

1. Берем магнит, приставляем его к плоскости и медленно передвигаем его.

2. Находим область его наибольшего притяжения и делаем там пометку.

3. Повторяем процедуру, описанную выше, с отметкой мест под загонку крепежей и проверкой их на горизонтальность.

4. Не делаем предварительно отверстия под загонку крепежа. В данном случае необходим очень плотный контакт элемента с материалом стены и профилем.

5. Не допускайте повторение вкручивания и выкручивания элементов – это ослабляет его фиксацию, так как гнездо под него расширяется.

6. Сразу же закручиваем саморезы в материал не до конца, оставляем зазор под закладку панели.

7. Заводим панель за шляпки крепежей. И зажимаем ее, плотно прикрутив все элементы.

В данном случае максимально допустимый вес изделия вместе с кронштейном – 10 кг.

Как монтировать крепежные элементы под технику весом более 15 кг

Монтаж подобной техники в навесном положении не может производиться на конструкции, которые полностью изготовлены из ГКЛ. Осуществить такую процедуру можно только на бетонных стенах, которые закрыты каркасной панелью из этого материала или же просто обклеены им. Работы проходят в следующем порядке:

1. Отмечаются места под загонку крепежей.

2. Просверливаются дрелью отверстия в ГКЛ.

3. При помощи перфоратора или ударной дрели делаем проемы и в бетонной (кирпичной) стене.

4. При помощи молотка забиваем дюбель от распорного анкера в отверстие.

5. Завинчиваем анкер в подготовленное гнездо. Закручивать нужно до упора, так как распорки находятся в самом конце дюбеля.

6. Монтируем технику на крепежные детали.

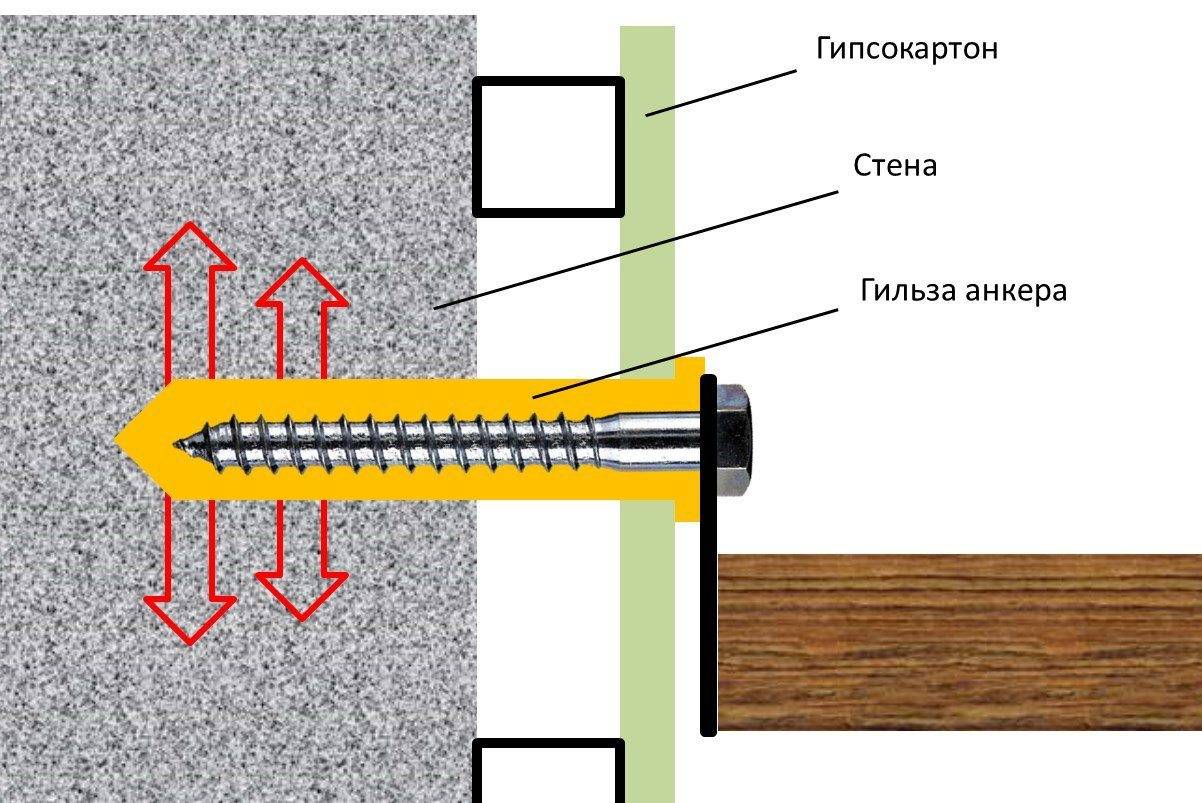

Крепление через гипсокартон к основной стене

Потребуется:

• шуруп-шпилька;
• дюбели с четырехсторонним распором под диаметр шурупа;
• перфоратор;
• сверло нужного диаметра.

Общая схема крепления выглядит следующим образом.

1. Нужно проделать дыру в стене под дюбель прямо через гипсовый лист.
2. Острым концом шурупа навинчивается дюбель на 1-2 витка.
3. Через отверстие в листе пытаемся попасть в стеновую дыру и выполнить первоначальное размещение дюбеля.
4. Выкручиваем шуруп.
5. На метрическую резьбу накручиваем гайку. Просовываем стороной с гайкой в отверстие и с мощью молотка забиваем стержень до конца.
6. Затем шуруп закручивается в дюбель. Вкручивание нужно делать обычным ключом. Предварительно на обратную сторону шпильки нужно накрутить две гайки и прижать их между собой. Это предотвратить прокручивание гайки.
7. Последним шагом выполняется фиксация кронштейна на шпильках гайками.

Вместо шпильки-шурупа можно воспользоваться обычным распорным анкером для бетонных оснований.

Виды вспомогательных конструкций

Телевизоры крепятся к стенам с помощью специальных кронштейнов, которые иногда входят в комплектацию оборудования. Они устанавливаются по инструкции. Эта поддержка позволяет:

• защитить любой прибор от падения;
• сделать просмотр удобным, так как угол наклона телевизора можно легко изменить;
• придать помещению эстетичный вид.

Стоимость кронштейнов невелика, поэтому нет особого смысла изготавливать систему крепления самостоятельно. Модели рассчитаны на определенный вес, этот диапазон достаточно велик – 2-100 кг. Все данные о грузоподъемности опор указаны в техническом паспорте изделий.

Как сделать кронштейн самостоятельно

Не всегда есть возможность приобрести качественный кронштейн, а тратить немалые деньги на покупку дешевой поделки из низкокачественного пластика, которая может не выдержать тяжелый телевизор, не хочется никому. Что делать в такой ситуации? Выход только один – изготовить надежное крепление своими руками. Сделать это проще, чем может показаться на первый взгляд. Особенно если вы просто хотите зафиксировать небольшой телевизор на стене и можете обойтись без поворотного механизма. Вам понадобится только несколько деревянных планок толщиной около 1 см и высотой в 3 сантиметра, а также лобзик, линейка и саморезы. Запасшись всем необходимым, можно приступать к работе:

1. Замерьте расстояние между отверстиями для крепежных болтов на задней панели телевизора;
2. Отпилите три планки одинаковой длины – на 3-5 сантиметров больше, чем расстояние, полученное ранее;
3. На двух планках спилите угол, чтобы они образовывали при соединении замок;
4. Планка без надпилов прикрутите болтами к нижним крепежным отверстиям на телевизоре, одну из надпиленных – к верхним (надпилом вниз), а вторую – к стене (надпилом вверх);
5. Повесьте телевизор на стену, проследив за тем, чтобы две надпиленных планки надежно соединялись друг с другом. Благодаря своему весу, телевизор надежно зафиксирует соединение.

В результате вы получили надежное и простое крепление, потратив материалов всего на несколько десятков рублей.

Как ее создавать: учитываем размеры и делаем отступы

После выбора вида, размера, формы и цвета телевизионного портала необходимо приобрести строительные материалы.

Что потребуется для создания ниши:

• оцинкованные профили;
• ГКЛ не толще 12 мм;
• дюбеля;
• профильные соединители;
• уголки металлические;
• грунтовка антигрибковая;
• провода;
• розетки;
• разъемы.

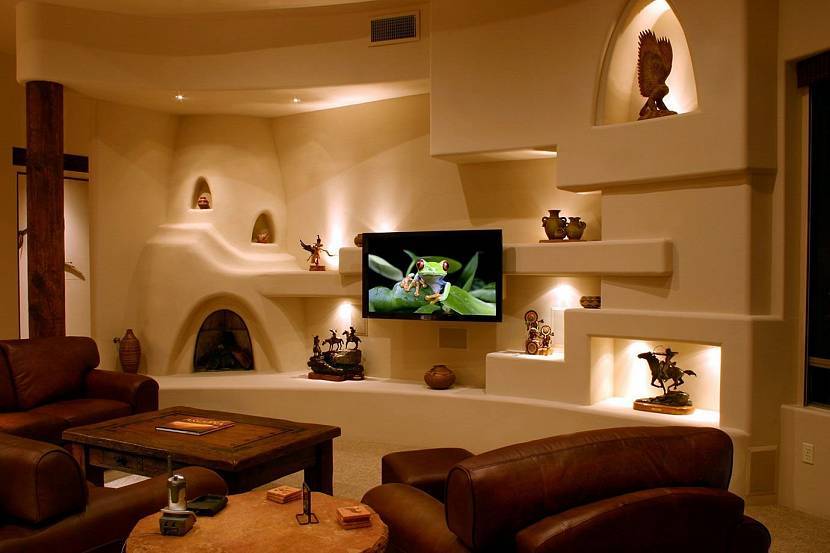

Телевизионный портал в гостинойИсточник mykaleidoscope.ru

После выбора модели портала, стоит определить его размеры, которые зависят от следующих факторов:

• габариты телевизионной техники;
• площадь стены;
• форма и размеры портала.

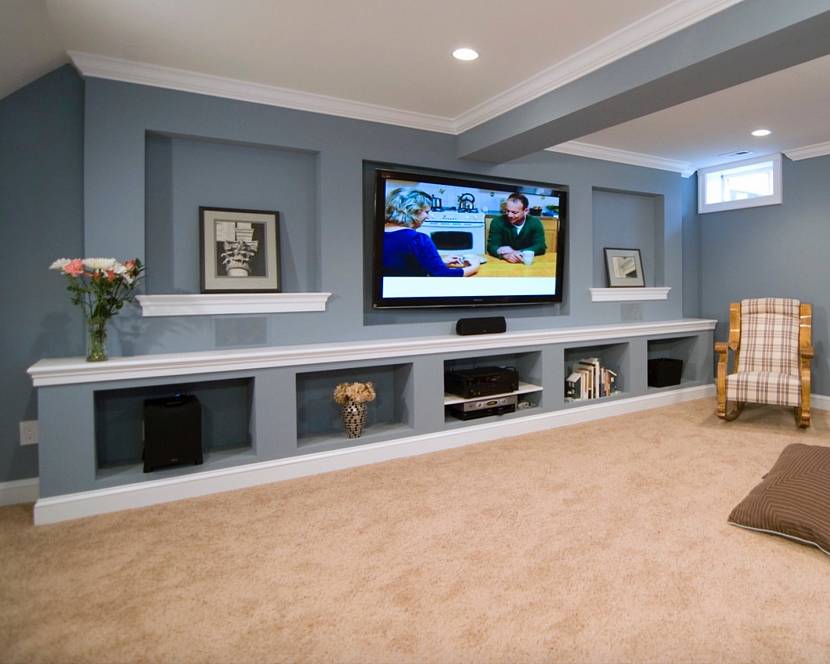

Оптимальные размеры портала для телевизораИсточник gipsokarton-blog.ru

Ниша под телевизор из гипсокартона в гостиной комнате должна занимать наиболее удобное, для просмотра членами семьи и их гостями любимых передач, расположение. Рекомендуется размещать телевизионную технику на высоте 1 м. от пола, данный показатель можно рассчитать самостоятельно, учитывая средний рост членов семьи.

Высота размещения телевизораИсточник pinterest.es

С медицинской точки зрения, угол для взгляда от центра телевизора не должен откланяться на показатель, превышающий 30 градусов, допустимо прикреплять технику к стене на высоте от 0,75 до 1,2 м. от поверхности пола.

Не последнюю роль играет высота мебели. Центр экрана должен быть на уровне глаз человека. Если разместить технику на высоте, превышающей рекомендуемые показатели, шейные позвонки зрителей будут нести дополнительную нагрузку из-за неестественного положения тела.

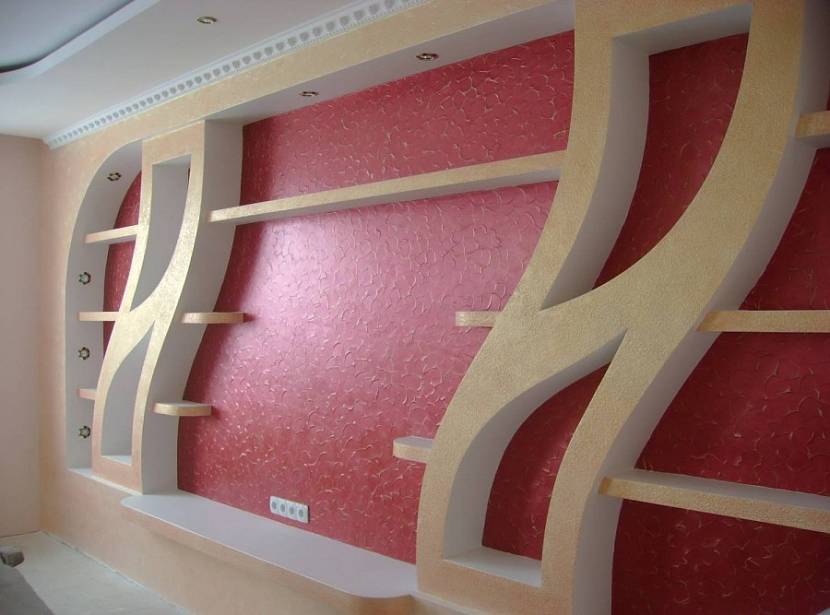

Портал из гипсокартонаИсточник mykaleidoscope.ru

При размещении телевизора в спальне стоит учитывать высоту кровати. Как таковых ограничений нет, главное, создать комфортные условия для зрителей. Рекомендуется крепить экран перед кроватью. Для небольших спальных комнат можно использовать крепления с наклонно-поворотным держателем, который позволит изменить расположение бытовой техники.

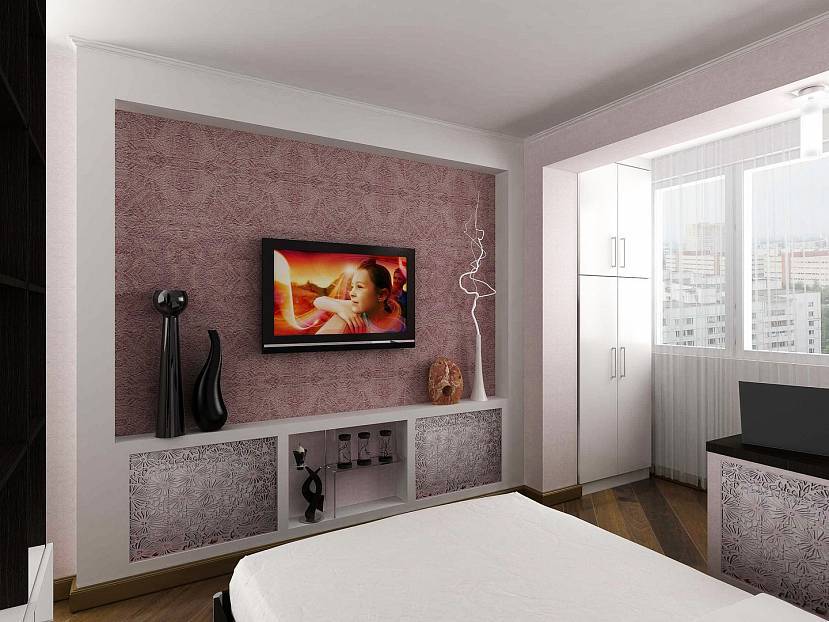

Портал из гипсокартона в спальной комнатеИсточник design-homes.ru

Установка конструкции из гипсокартона под телевизор в детской комнате имеет свои особенности:

• Ниша под телевизор должна находиться на уровне роста ребёнка. Слишком низкое расположение может привести к повреждению техники, слишком высокое – к обрушению конструкции.
• Чтобы ребёнок не запрокидывал голову во время просмотра телевизионных передач, угол наклона экрана от направления глаз к центру телевизора должен составлять примерно 30 градусов.
• Следует учитывать возраст ребёнка.
• Размещение мебели в детской комнате определяет размеры портала и расположение телевизора.

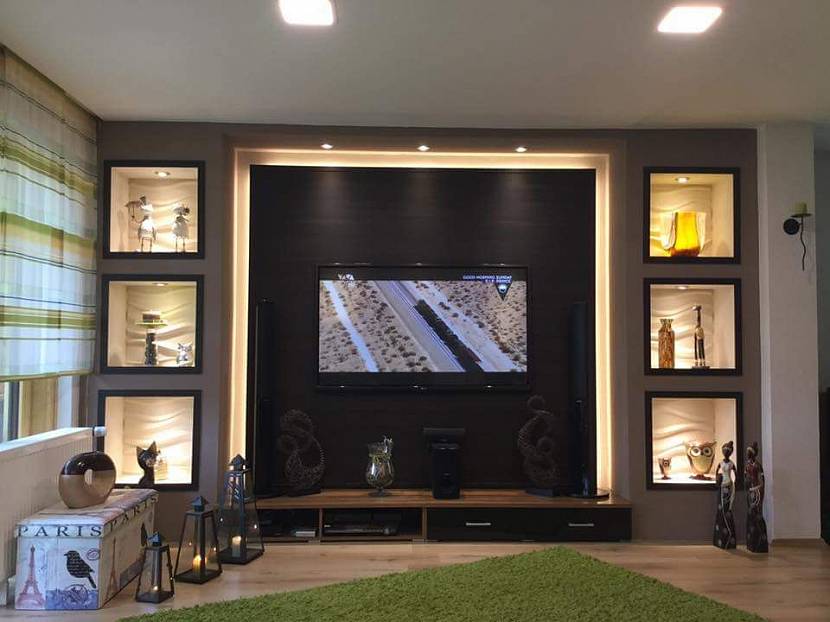

Телевизионный портал в комнате для девочки-подросткаИсточник icaev.ru

Бытовая техника имеет свойство ломаться, поэтому при планировке конструкции следует обеспечить доступ к задней части телевизора.

Размеры ниши должны соответствовать габаритам техники. Рекомендуется оставлять расстояние между телевизором и порталом 10 см. Эта величина может быть больше, но не меньше.

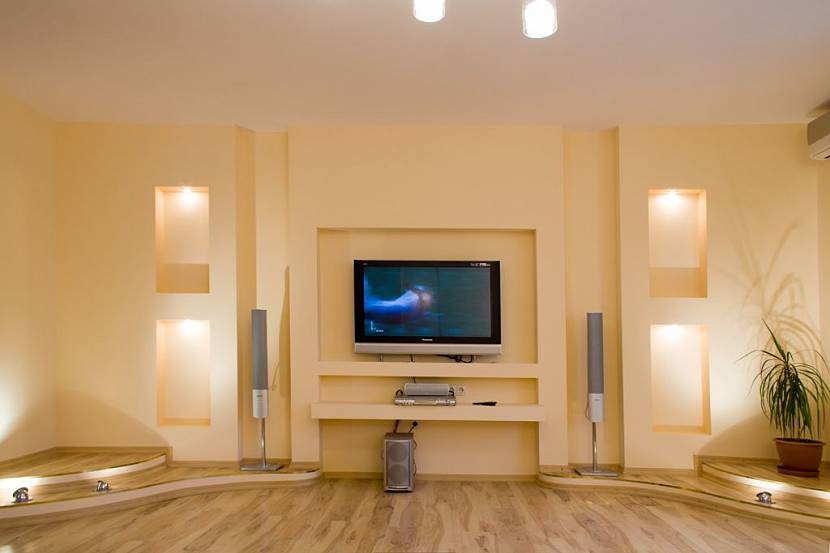

Установка ниши для телевизораИсточник picgalleria.com

Отступы позволяют:

• обеспечить обслуживание телевизора;
• облегчить установку техники;
• обеспечить вентиляцию, которая предотвратит перегрев.

Остальные параметры зависят от выбранного дизайна ниши под телевизор.
