Долговечная печь для гаража: 10 этапов установки

Примеры конструкций

Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.

Чертежи печи булерьян

Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.

Видео: эксплуатация печи булерьян в гараже

Чертежи печи-буржуйки для гаража

Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.

Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.

О печах длительного горения

Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:

  • Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
  • В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
  • Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
  • Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
  • Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.

Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.

Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.

Печь длительного горения бубафоня в гараже

Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.

Печь Слобожанка с экраном

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Рассмотрим её создание пошагово:

Делаем корпус. Свариваем заготовки из листового металла: сначала боковые стенки, затем – заднюю и дно.

Важно, чтобы все элементы были строго перпендикулярны

  • Определяем камеру сгорания, зольник и дымооборот.
  • Устанавливаем колосниковую решётку. В листовой стали вырезаем отверстия для неё (до 2 см). Крепим на уровне 10-15 см.
  • Вырезаем отверстия.

В задней части – для дымохода (круглое), в передней – для топки и зольника (прямоугольные). Расстояние между стенками и боковыми краями отверстий – 5 см. Дно зольника должно совпадать с дном печи.

Советуем сделать их на всю ширину печи. Оснащаем двери засовами и ручками.

  • Привариваем переднюю стенку.
  • Крепим ножки (минимальная длина – 12 см). Их можно оборудовать болтами, чтобы впоследствии регулировать высоту.
  • Привариваем верхнюю крышку к корпусу.
  • Устанавливаем буржуйку на выбранном для неё месте.
  • Устанавливаем дымоход.

Монтируем трубу к отверстию в задней стенке. Проще всего выбрать прямую, однако это не так энергоэффективно. Верх трубы закрепляем прутьями, монтируя их в стену.

Позаботьтесь о герметичности при сборке, чтобы в Ваш гараж не попадали сажа и дым.

В дальнейшем буржуйку можно оснастить плитой для приготовления пищи.

При сооружении описанных конструкций придерживайтесь правил противопожарной безопасности.

В данной статье мы объединили и систематизировали базовую информацию о печке-буржуйке, её правильном самостоятельном изготовлении и установке в Вашем гараже. Конечно, при конструировании или дальнейшем использовании печи возможны некоторые доработки и трансформации, но в целом, в этом принципе нет ничего сложного.

Главное – подойти к процессу ответственно и планомерно, тогда это отплатит теплоотдачей и сохранением бюджета.

Исходные условия

  • Гараж посещается в общем случае два раза в сутки или даже реже. Стало быть, выбранный нами способ обогрева должен быть достаточно автономным и не требовать постоянного внимания. Стальные буржуйки можно сразу отсеять: после растопки помещение остынет за пару-тройку часов.
  • Помещение имеет небольшой объем. Случай с гаражом-мастерской мы уже упомянули; однако в большинстве случаев необходима умеренная тепловая мощность.

Цена материалов или готового решения не должна быть запредельной. Вкладывать деньги в монтаж геотермального теплового насоса в гараже большинству автолюбителей, сами понимаете, неинтересно.

Как сделать кирпичную печь для гаража своими руками?

В таких печках, как топливо применяют — деревянные поленья, уголь, пилеты, опилки. Эти расходные материалы для отопления относительно дешевые, печи имеют длительный срок службы. Золу после перегорания используют как удобрение в огороде или саду. Кирпичная печь для гаражного бокса потребует следующих материалов и инструментов.

  • огнеустойчивый кирпич;
  • глинозем;
  • овражный кварцевый песок без примесей;
  • мелкоизмельченное минеральное вещество — цемент;
  • ведро для смешивания ингредиентов;
  • штыковая лопата;
  • приспособления для укладки кирпичных блоков;
  • угловая шлифмашинка (болгарка);
  • напильник, рашпиль, бумага наждачная;
  • рулетка измерительная;
  • строительный уровень;
  • гидроизоляционные материалы;
  • армирующие средства;
  • зольник;
  • труба для дымохода.

Подготовка основания

Для будущей конструкции нужно злить фундамент.

Прежде чем строить печь из кирпича для гаража, выбирают угол для ее установки, обращая внимание на то, чтобы дымоход не проходил через перекрытие крыши. Это приводит к полному или частичному ее разрушению. После того как место определено, приступают к созданию фундамента

Выкапывают котлован в который заливают основу. Глубина ямы — не больше 70 см. Если удалось дойти до песчаного слоя, то прекращают копать. На песчаную подушку выкладывают гравий и заливают цементным раствором, который состоит из компонентов, что представлены в таблице:

После того как место определено, приступают к созданию фундамента. Выкапывают котлован в который заливают основу. Глубина ямы — не больше 70 см. Если удалось дойти до песчаного слоя, то прекращают копать. На песчаную подушку выкладывают гравий и заливают цементным раствором, который состоит из компонентов, что представлены в таблице:

ИнгредиентКоличество в частях
Песок1
Цемент3
Вода1

При загустении раствора воды добавляется больше. После заливки фундамента его выравнивают и оставляют для отвердения. Этот процесс длится около суток. На твердый бетон наносят гидроизоляцию. Затем приступают к кладке кирпича. Строительство ведут придерживаясь плана, отражающего положение каждого кирпичного блока и элемента печки.

Правильный раствор

Кирпичная печь для гаража своими руками требует надежной укладки кирпичных блоков. Выбирать глину для строительства сложно, потому что, на первый взгляд, нет никаких различий между нормальной и жирной глиной. Глинозем содержит различные примеси, такие как камни или песок, влияющие на вяжущие свойства глины. Самостоятельно определить вид глины можно, скатав из нее шарик. Затем комочек бросить на землю. Если он превратился в лепешку, значит, глинозем жирный, а если раскрошился — много примесей, остался прежней формы, то это глина нормальной консистенции. Замешивают глиняный раствор в большой емкости. Глинозем оставляют в воде на 3 дня, после чего начинают замес. Раствор однородный, без комков, по консистенции как густая сметана.

Этапы работы

Небольшую конструкцию возводят с помощью простой кладки.

При постройке малогабаритных сооружений используют простую традиционную кладку без обрезки кирпичных блоков и перевязки. Недостатки этого сооружения — отсутствие колосников усложняет работы по очистке печки. Силу тяги регулируют прикрыванием дверцы. Рядом с печью устанавливают стальной лист на напольное покрытие, чтобы избежать воспламенения. Первые 2 ряда кладут горизонтально. В 3-ем создают стенки печки и помещают огнеупорную дверцу с заранее просверленными отверстиями. Каждый слой контролируют с помощью уровня и отвеса.

Между третьим и шестым слоями кирпичей устанавливают топочную камеру. В 7-м кирпич кладут так, чтобы в центре появилось отверстие размером в один кирпич. Восьмой слой укладывают «плашмя», образуя расширение. 9-й кладут кирпичные блоки на ребро. 10-й делают сужение, укладывая кирпич широкой стороной вниз. В одиннадцатом снова размещают изделие на реберную поверхность. При этом 1 из кирпичей кладут поперек отверстия. Остальные слои создают кладкой кирпича по очереди: «плашмя» — «ребром». В конце делают отверстие для дымохода.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

  1. Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
  2. На боковой поверхности делают проем для топки.
  3. Из вырезанного куска делают дверку.
  4. Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
  5. На верхнем диске сзади делают отверстие для дымоотводной трубы.
  6. Для устройства зольника к дну приваривают металлический круг.
  7. Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Выбор конструкции для печи

Размер кирпичной печи для гаража и выбор топлива для неё зависит от площади и других характеристик помещения и от личных предпочтений, учитывая, конечно, свой бюджет. Для одноместного гаража вполне сойдёт мини-печка размером 60 на 60 см (по два камня на стенку). Высота стенки такой конструкции, как правило, равна 9 –11 кирпичам.

Угль и дрова обойдутся примерно одинаково. Если же печка разработана для работы с природным газом, есть некоторые ограничения. В таком случае помещение должно находиться вблизи от главной магистрали, чтобы легко подключиться. Если же оно находится далеко, то лучше искать другие варианты отопления, потому как отдельный газопровод практически невозможно провести – или это будет стоить очень дорого, или просто откажут.

Дрова и уголь в качестве топлива также являются довольно выгодными. В таком случае печку нужно будет разжигать только когда в помещение находиться человек. Это позволит сэкономить существенную часть своего бюджета, так как денежные средства на отопление не будут затрачены зря.

Пошаговый план

Схема устройства печи для гаража. Опишем основные этапы выполнения работы:

составление чертежа, схемы;
выполнение расчетов по закупке материалов;
организация фундамента. Потребуется выполнить гидроизоляцию основания при помощи 2-х слоев рубероида;
поверх гидроизоляции заливают бетонный фундамент;
при помощи кирпичной кладки формируют кирпичный выступ, поверх которого монтируют колосниковую решетку;
топка выкладывается из огнеупорных кирпичей;
в переднюю стеночку конструкции устанавливают дверки, поддувала

Дверки топки, зольника потребуется установить с особым вниманием. Обмотайте их шнуром асбеста, а затем посадите на раствор глины;
при помощи металлических уголков создают кирпичную крышку;
кладка дымохода из кирпича

Также применяется проволока, которую нужно заложить между кирпичными рядами кирпичей и зафиксировать на ушках дверок;
установка металлической трубы завершит работу.

Простой и удобный «зольник»

В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

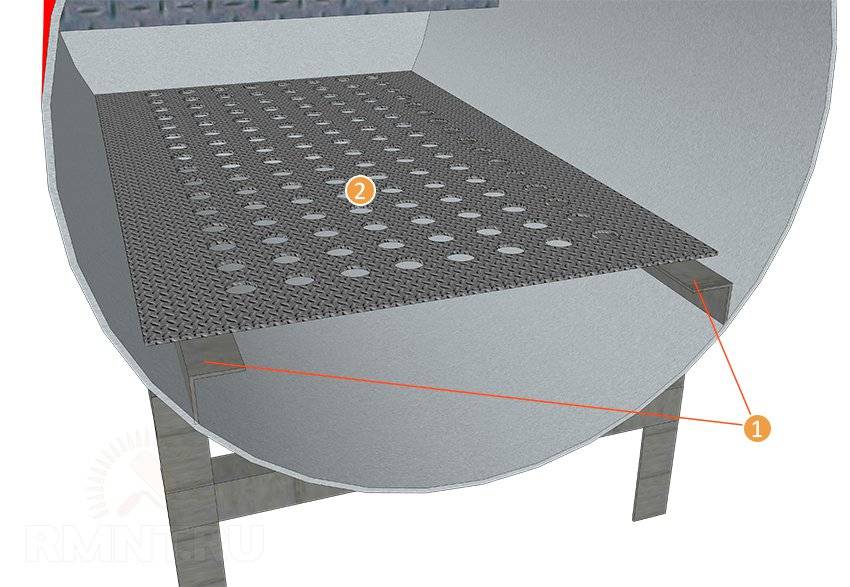

1. Упоры из уголка. 2. Решетка над «зольником»

При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:

  • приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
  • завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
  • ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.

Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

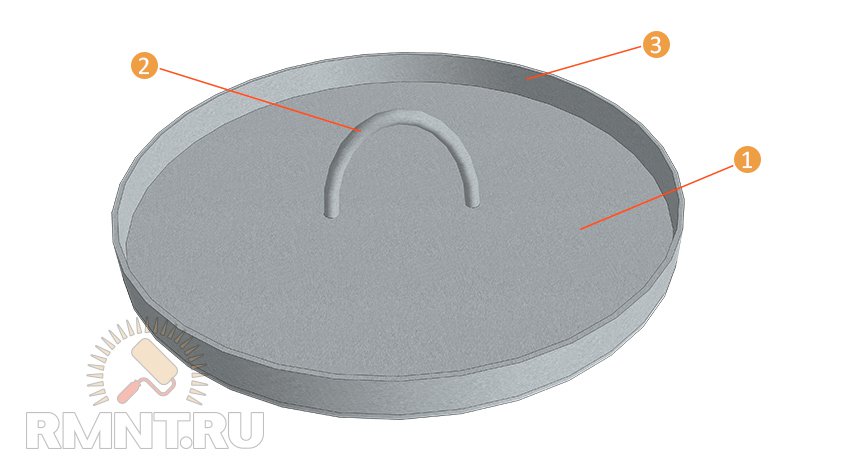

1. Диск. 2. Держак из арматуры. 3. Бортик “зольника”

Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.

Из газового баллона

Как сделать буржуйку в гараж своими руками из баллона? Печку из газового баллона делают различных конструкций — горизонтально и вертикально.

При установке горизонтально сама емкость баллона является топочной камерой. Вместо колосниковой решетки сверлят ряды отверстий в стенке и на этом месте привариваю коробку зольника с выдвижным ящиком. Можно вырезать окно и установить стандартную колосниковую решетку. В торцовой части делается вырез для дверцы. Дверцу можно сделать из этого сегмента, повесив на петли и прикрепив ручку с задвижкой или вварить стандартную. С противоположной части вваривается гильза дымохода.

Внизу крепятся ножки.

В верхней части вырезается окно для дверцы и вваривается гильза дымохода. Верхнюю полукруглую часть можно срезать и приварить металлический лист, получив варочную поверхность.

Уход за дымоходом

Несмотря на кажущуюся простоту и непритязательность конструкции, дымоход для буржуйки будет нуждаться в периодическом внимании. В первую очередь, это должно будет проявляться в регулярном осмотре труб на предмет появления ржавчины, следов прогорания или трещин.

Наличие любого из этих дефектов должно стать сигналом к незамедлительной замене поврежденного участка дымохода. Оставленный без внимания, он рано или поздно превратится в источник опасности для жильцов дома. В лучшем случае, через трещины будет просачиваться дым, в худшем – прогоревший трубопровод может попросту рухнуть.

Не менее важно осуществлять уход за внутренней поверхностью дымохода, на которой в процессе эксплуатации неизменно будет скапливаться сажа и пепел. Наличие толстого слоя сажи может иметь сразу несколько негативных последствий:

  • Уменьшается тяга.
  • Ухудшается нормальный отвод дыма.
  • Конструкция дымохода утяжеляется.

Удалить скопившуюся сажу можно при помощи специальных химических соединений, которые наносятся на дрова. Их компоненты полностью безвредны для здоровья человека, а вот для сажи представляют действительно грозное оружие.

Практически таким же эффектом обладают обыкновенные осиновые дрова. Желательно, чтобы осина понемногу тлела, а не прогорала быстро.

В конструкциях, оборудованных дополнительными элементами, достаточно будет всего лишь прикрыть поддувало.

А вот традиционные способы очистки (металлическая щетка, ядро, ерш, высокие температуры) здесь не подойдут, поскольку тонкое железо может попросту не выдержать.

Какой сварочный аппарат использовать

Для изготовления буржуйки из металлических листов потребуется сварочный аппарат. Он обеспечивает надежность и монолитность сборки, делая печку устойчивой к воздействию высоких температур.


Сварочный аппарат – важный инструмент при работе с металлами.

При выборе оборудования следует учитывать тип задач и собственные навыки в управлении процессом сварки. Если вам никогда раньше не приходилось сваривать металлические детали, лучше выбрать модель начального уровня.Так же стоит учесть факторы влияющие на расход электродов. При наличии опыта можно купить профессиональный сварочный инвертор.

Как правильно чистить печь-буржуйку

Особенности конструкции такой печки позволяют чистить ее довольно редко.

Это является одним из преимуществ буржуйки. Однако периодически дымоход все нужно очищать от остатков сажи. Для этого можно использовать специальный ершик. Сделать его можно самостоятельно. К веревке прикрепить цилиндрическую щетку. Рекомендуется брать щетку с пластиковой или железной щетиной. При этом нужно подобрать ее таким образом, чтобы она без проблем протиснулась в узкую трубу дымохода.

Для буржуйки рекомендуется брать щетку с пластиковыми щетинками

Сам процесс чистки происходит в следующей последовательности:

  1. Отверстие топки закрыть и заткнуть ветошью.
  2. Сделать несколько движений ершиком (останавливаться нужно тогда, когда ершик стал двигаться без сопротивления). Подождать.
  3. Вынуть все продукты, которые спустились вниз к выгребному отверстию.

Делать все это нужно крайне осторожно, поскольку у буржуек дымоходная труба не очень прочная. Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами. А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз

А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз

Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами. А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Продолжение кладки

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

  • Дизельное топливо;
  • Самые обычные дрова;
  • Каменный уголь;
  • Бензин;
  • Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Преимущества и недостатки печи-буржуйки

Для подсобных помещений, сторожек и прочих нежилых строений буржуйка незаменима.

Подобная конструкция имеет, как преимущества, так и определенные недостатки:

  1. Среди несомненных достоинств следует отметить универсальность применения печи подобного типа. Для отопления помещения может использоваться практически любой вид топлива: дрова, древесная щепа, уголь, брикеты, опилки, торф.
  2. Любая буржуйка имеет довольно простое устройство, что позволяет сделать печь своими руками.
  3. Для самостоятельной работы могут использоваться различные подручные материалы. Совсем не обязательно приобретать новое листовое железо. Универсальную буржуйку можно изготовить из старого баллона, металлической бочки, корпуса стиральной машинки и многих других предметов в быту.
  4. Как правило, все самодельные печи имеют компактные размеры и небольшой вес, что позволяет перемещать конструкцию на дачу или в сад, или, например, брать её с собой в поход.
  5. Для подобной мобильной установки не требуется предварительная подготовка фундамента или строительство дымохода, что существенно облегчает задачу мастеру.

По этой причине, владельцу всегда необходимо соблюдать строгие правила безопасности при использовании печи. Кроме того, работа самодельных печей сопровождается большим расходом топлива.

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

  • предельная масса – 30 кг;
  • вместительность – до 12 л;
  • стандартный размер – 70x50x30 см;
  • средний расход топлива – 1 л/час;
  • диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

  • труба из стали;
  • две металлические емкости;
  • стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

  1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
  2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
  3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
  4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
  5. Приваривание патрубка на верхней емкости.
  6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

  • очень длинный дымоход, который должен быть не менее 4 метров в высоту;
  • требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
  • емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Буржуйка – особенности изготовления и конструктивные элементы

Схема буржуйки

Это достаточно простая конструкция, которая состоит из таких элементов:

  • загрузочная камера или топка;
  • колосниковая решетка;
  • поддувало;
  • зольник;
  • металлическая дверца;
  • дымоход.

Для изготовления установки используйте толстый металл толщиной 4 мм. При креплении дымоотводной трубы к верхней стенке топочной камеры нужно усилить ее. Это место считается самым слабым, металл чаще все прогорает именно здесь.

В качестве колосниковой решетки используйте прочную металлическую сетку. Можно взять готовую или сделать своими руками из уголка или проволоки. В колосниковой решетке сделайте много мелких отверстий для удаления золы.

Для увеличения мощности устройства рекомендуется на его внешнюю поверхность приварить вертикальные ребра, которые увеличат площадь отопительного прибора. Также можете установить внутри топки перегородку как у двухходовой печки.

Печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Вывод дымохода через крышу

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
