Как сделать ящик для инструментов своими руками: чертежи, пошаговые инструкции

Быстрый способ изготовления выдвижных ящиков

1. Измерьте расстояние между боковыми стенками А. Если оно равно 406 мм, выпилите задние стенки L и днища М по указанным в «Списке материалов» размерам. Если это не так, уменьшите его значение на 32 мм и используйте полученный размер как длину для задних стенок и ширину днищ.

2. Просверлите и раззенкуйте монтажные отверстия в днищах М и сделайте направляющие отверстия в задних стенках L (рис. 4). Приклейте задние стенки к днищам и дополнительно закрепите шурупами.

3. Выпилите передние стенки N. Просверлите монтажные отверстия для установки ручек.

4. Прочитайте «Совет мастера» внизу, чтобы узнать, как с помощью простого шаблона разметить на передних стенках места крепления готовых боковых стенок-метабоксов.

Совет мастера

Простой шаблон гарантирует правильность разметки

Сэкономить время, повысить точносгь и аккуратность, а также избежать повторных измерений поможет шаблон для разметки передних стенок выдвижных ящиков при установке монтажных фланцев метабоксов. Из б-миллиметровой фанеры или МДФ выпилите кусок, длина которого равна длине задней стенки L, а ширина — ширине передней стенки N. Пометьте один его край как нижний, а на коротких сторонах нанесите метки положения шурупов (рис. 4). Прижмите шаблон к внутренней стороне передней стенки и выровняйте его посередине. Проведите сверху вниз линии вдоль обеих коротких сторон шаблона, а затем перенесите на переднюю стенку положение отверстий для шурупов (фото справа).

Отметьте центры отверстий посередине прорезей, чтобы иметь возможность регулировки по горизонтали.

Выровняйте монтажный фланец метабокса по разметке на передней стенке N, расположив его монтажные прорези над линиями разметки. Карандашом наметьте центры отверстий посередине прорезей (фото К). Просверлите направляющие отверстия и закрепите монтажный фланец шурупами. Проделайте то же самое со всеми остальными ящиками.

5. Внимательно прочтите инструкцию по монтажу выдвижных направляющих для метабоксов.

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Пошаговые мастер-классы создания органайзера

  1. Перед началом работы разложите перед собой предметы, которые хотите поместить в органайзер. Если вещей много, то разумнее сделать два органайзера для удобства использования.
  2. Рассчитайте размер каждого отделения и количество нужных ячеек. Необязательно отделения делать одного размера, главное чтобы было удобно брать вещи из ячеек.
  3. Определите размер будущей работы, чтобы работа хорошо и удобно располагалась на столе, стене или другой поверхности.
  4. Выберите цветовое решение, чтобы органайзер хорошо вписался в интерьер помещения.

Из картона

Самый удобный материал для работы – это картон. Из него можно сделать любую форму органайзера, покрасить в нужный цвет, удобно клеить. Предлагаем вариант изготовления удобного органайзера-книжки.

Ход работы:

  • Вырезаем из плотного картона заготовки нужно размера для обложек и корешков книги и соединяем между собой в форме книги.
  • Обклеиваем каждую книгу оберточной или другой бумагой.
  • Делаем закрытую боковинку для книги. Из картона вырезаем полоску равной по ширине переплета книги и длиной равной высоте и длине книги.
  • Загибаем полоску по высоте книге, получив угол, вставляем в книгу.
  • Делаем подставку под книги-папки. Склеиваем два листа картона, получив угол подставки. Приклеиваем к ней боковины.
  • Обклеиваем всю подставку бумагой.
  • Вставляем книги-папки в подставку.

Органайзер готов. Можете смело разложить в нем листы, тетради, блокноты, карты и другие предметы.

Из коробок

Для канцелярских принадлежностей и мелких вещей удобно использовать коробки. Для этого коробки нужного размера обклейте бумагой. Коробки можно подобрать разной высоты, ширины, чтобы для каждой мелочи было свое отделение.

Для более длинных предметов отведите коробки большей высоты и расположите у дальней стены органайзера: ручки, ножницы, кисти, линейки. Более низкие коробки расположите ближе к себе, чтобы удобно было брать мелочь: ластики, скрепки, кнопки, скобы для степлера.

Все коробки склейте между собой или сделайте основу — большую неглубокую коробку, в которой все ячейки будут располагаться.

Из бумаги

Для создания органайзера из бумаги для канцелярских принадлежностей понадобятся:

  • Цветная бумага,
  • Картон,
  • Ножницы,
  • Клей-карандаш,
  • Карандаш.

Этапы работы:

  1. Из каждого листа цветной бумаги сворачиваем квадрат. Лишние полоски убираем.
  2. Квадрат сворачиваем пополам.
  3. Нижний и верхний края квадрата сгибаем к центру и разворачиваем квадрат.
  4. Таким же образом намечаем линии сгибов с правой и левой стороны заготовки.
  5. Загибаем уголки по краям заготовки, используя полученные сгибы.
  6. Верх и низ квадрата сворачиваем к центру.
  7. Переворачиваем заготовку и загибаем правый и левый край к центру.
  8. Получается модуль стаканчика.
  9. В центр полученного ромба вставляем бумагу другого цвета.
  10. Все шесть полученных модулей склеиваем между собой по стене стакана.

Получился красивый и оригинальный органайзер, выполненный в технике оригами для карандашей, ручек, ножниц и кисточек.

Текстильный

Из старых джинсов, махровых халатов и полотенец можно сделать удобный мягкий органайзер для багажника, сада, ванной комнаты.

Для этого отрезают кусок ткани нужной длины и пришивают к нему кармашки. Кармашки можно сделать разноцветными или однотонными. Можно сделать отделения закрывающимися с помощью пуговиц или кнопок или открытыми.

Если планируете повесить его на стену, то пришейте петли для органайзера. Мягкий органайзер можно приклеить на лист картона или фанеры, если вы хотите иметь каркасную основу, можно поместить в рамку.

Из ненужных вещей

Если в доме накопилось большое количество пустых флаконов от шампуней и лосьонов, втулок от туалетной бумаги, контейнеров, металлических банок от кофе то примените их в качестве полезных элементов для вашего органайзера.

Втулки от туалетной бумаги обклейте бумагой и соедините между собой и сделайте коробку-основу для удобного перемещения органайзера.

Из пластиковых обрезанных флаконов разной длины или контейнеров можно сделать прочный органайзер для мелочи. Пластик долговечен и легок в обслуживании.

Если планируете использовать во влажном помещении или класть в ячейки не всегда сухие и чистые мелочи: гвозди, кисти для малярных работ, то такие ячейки удобно мыть.

Можно использовать в гараже под мелкие детали, или для рукоделия. Склеить пластик можно клеем «Момент», при необходимости обклейте ячейки тканью.

Важно при создании органайзера своими руками, правильно решить, какие мелкие предметы необходимо сложить вместе, чтобы все необходимые мелочи были собраны в одном месте

При необходимости сделайте их разные, а можно подарить органайзеры друзьями и родным. Правильно организованное пространство облегчит работу и освободит достаточно много свободного места.

Система хранения вещей в гардеробной

Каждый выбирает свою удобную систему хранения, но всё же учитывая недочеты многих обладателей гардеробных, хочется дать несколько советов.

  • Выделите место для хранения сезонной одежды. Это может быть даже отдельная полка сверху.
  • Брюки развесьте отдельно.
  • Используйте отдельный отсек для хранения обуви.
  • На каждого члена семьи сделайте выделите по три или более выдвижных ящиков.
  • Установите 2 трубы, на одной развесьте с вешалками длинные, а на другой короткие вещи.
  • Вещи, которые не мнутся можно разложить на открытых полках.
  • Позаботьтесь об отсеках для аксессуаров — галстуки, ремни, украшения. Для этого можно использовать небольшие выдвижные ящики.
  • Сумки лучше хранить на крючках или отдельных полочках.
  • Очень удобным является использование корзины для грязного белья, что позволит сэкономить пространство в ванной комнате.

В заключение хочется отметить, что всё не так сложно, как кажется на первый взгляд. К тому же это прежде всего залог надёжного и долговечного хранения вещей, гарант защиты одежды от выцветания и моли. Гардеробная комната — это вполне реализуемая и доступная мечта.

Видео о том, как сделать гардеробную своими руками:

Направляющие для выдвижных ящиков

Виды направляющих:

  1. Роликовые. Это самый дешевый тип. Недостатки его заключаются в неполном выезде большей части короба. А также они громко стучат, когда выезжают или заезжают.
  2. Шариковые. Это телескопический тип направляющих. Есть два подвида: обычные и усиленные. Высота обычных — 35 мм (для легкого белья: носков, ремней и т. д.), усиленных — 45 мм (для тяжелого белья).
  3. Металлобоксы, или метабоксы. Устанавливаются на дно и характеризуются улучшенной несущей способностью. Отличаются от первых двух тем, что являются боковинами выдвижных ящиков.
  4. Системы доводчиков и толкателей. Это сложные и дорогие конструкции. Доводчики нужны для бесшумного хода. Толкатели позволяют установить короб без ручек за счет пружины, которая при нажиме автоматически выдвигает ящик.

Мнение эксперта Александр Диденко Сборщик мебели в компании Мабакс

Система доводчиков и толкателей — сложная конструкция, потому установку ее желательно доверить мебельным специалистам.

Из фанеры

Ящики для инструментов из фанеры, сделанные своими руками, привлекают внимание интересным дизайном. Они удобны в эксплуатации и подчёркивают профессионализм и квалификацию домашнего мастера

Удобный фанерный ящик с ручкой будет состоять из следующих элементов:

  • дно – размеры 450*200 мм, посредине прорезается неглубокий паз для поперечной перегородки;
  • стенки – выпиливаются в количестве 4 штук. Посередине торцевых элементов также прорезается паз;
  • поперечная стойка – рекомендуемая высота 400 мм, длина подгоняется по ширине дна с учётом боковин. Верхние углы стойки спиливаются, чтобы получилась трапециевидная форма.

Сборка выполняется по такой схеме. Для начала элементы корпуса склеиваются между собой, плотно прижимаясь друг к другу. Пока сохнет клей, в поперечной стойке выпиливается отверстие, которое будет выполнять функцию ручки, в верхней части можно приклеить деревянные плашки для удобства захвата. Далее стойка устанавливается в заранее подготовленные пазы, фиксируется клеем.

После завершения работ получается фанерный ящик под инструмент, удобный для переноски. Однако можно сделать конструкцию более функциональной. Для этого к поперечной перегородке приклеиваются деревянные плашки с заранее просверленными отверстиями, где можно поместить отвёртки, пассатижи, бокорезы и другие необходимые для выполнения домашней работы инструменты.

Чтобы ящичек не рассыхался, его покрывают несколькими слоями лаками. Для большей надежности при желании дно скрепляют со стенками уголками.

Как сделать ящик для инструментов своими руками

Если хозяин принял решение изготовить короб для своего инвентаря самостоятельно, в первую очередь, ему необходимо определиться с размерами, и выбрать конструкцию бокса.

Для этого нужно осмотреть весь свой инструментарий, замерив самые габаритные элементы и учитывая мелочевку (болтики, гаечки, шайбы и прочее). По этим параметрам и вычисляются размеры самого контейнера и внутренних отсеков.

Конструкция ящиков для инструментов

Говоря о конструкции боксов, имеют ввиду не их форму, а способ открывания и наличие дополнительных секций. Стандартными считаются такие конструкции:

  • Кейс – переносной ящик прямоугольной формы с ручкой. Как правило, кейсы разделены на множество отделов, имеют съемные перегородки, позволяющие самостоятельно разделять пространство внутри ящика. Масса и габариты таких кейсов обычно небольшие.
  • Контейнер – более крупный ящик для множества инструментов. Как правило, он имеет форму трапеции с прямоугольным днищем. Внутри этого ящика так же есть перегородки, а могут быть и отдельные короба меньшего размера (складываются по типу матрешки). Секции такого контейнера могут выдвигаться наверх и в стороны, образуя целый «трельяж» с инструментами и крепежом. Большие ящики для инструментов такого типа могут оснащаться колесами, что очень удобно и практично.
  • Мультибоксы располагаются вертикально и ящики в них выдвигаются по направляющим, как в обычном комоде.

Своими руками проще всего будет изготовить кейс для инструментов, ведь в этой конструкции нет сложных механизмов и шарниров, с помощью которых выезжают дополнительные секции.

Важно! Хотя и контейнер с ящиками, складывающимися в несколько этажей, вполне реально соорудить своими руками. Для этого каждую пару «этажей» следует скрепить металлическими скобами, обеспечивая элементам подвижность (как на рисунке ниже)

Воплощение идеи в жизнь

Если говорить о материале для самостоятельного изготовления ящика, то, конечно, проще всего работать с деревом. Для первого опыта лучше выбрать недорогую древесину – для бокса вполне подойдет струганная доска хвойных пород.

Весь процесс изготовления ящика для инструментов состоит из нескольких этапов:

  1. Составляют чертеж будущего бокса. Для этого используют обычный ватман и линейку или профессиональную программу типа «Автокад».
  2. Полученный чертеж переносят на древесину с помощью простого карандаша или маркера.
  3. Вырезают детали по контуру, используя электролобзик или пилу.
  4. Обрабатывают дерево антисептическими средствами или морилками, чтобы предотвратить его гниение и сделать «несъедобным» для насекомых и грызунов.
  5. Собирается коробка. Теперь все детали нужно соединить в единую конструкцию, согласно чертежу. Для этого лучше всего использовать столярный клей, который наносят на торцы деталей и прижимают их друг к другу на несколько секунд.
  6. Лучше дополнительно зафиксировать элементы ящика саморезами, следя за тем, чтобы дерево не треснуло при ввинчивании крепежа.
  7. Устанавливают крышку, используя обычные петли или другое приспособление, соответствующее типу открывания ящика.
  8. Крышку оснащают ручкой для переноса и транспортировки бокса с инструментами.
  9. Внутри короб размечают на секторы, учитывая схему и чертеж. Вырезают из доски дополнительные перегородки и крепят их на место с помощью клея и саморезов.
  10. Стенки, дно и крышку ящика шлифуют несколькими видами шлифовальной бумаги, затем окрашивают или покрывают несколькими слоями лака.

Ящик готов к использованию, осталось лишь заполнить все его отсеки соответствующими инструментами и крепежом.

Начните с устойчивого основания

1. Из досок толщиной 38 мм выпилите опоры и царги А, ножки В и проножки С по указанным в «Списке материалов» размерам. Разметьте закругления на углах царг и опор (рис. 1а). Установите вылет пильного диска равным 6 мм и расположите продольный (параллельный) упор на расстоянии 35 мм от диска. Сделайте на опорах и царгах поперечные пропилы, формирующие плечики у закруглений.

2. Разметьте положение гнезд на царгах и опорах А, а также на ножках В (рис. 1 и 1а). С помощью сверлильного станка удалите большую часть материала из гнезд, используя сверло Форстнера диаметром 19 мм, а затем подрежьте стенки и уголки стамеской. Добиться аккуратности при подрезке поможет простое приспособление -кондукторы для зачистки гнезд.

3. Выпилите на концах ножек В и проножек С шипы длиной 25 мм, подгоняя их к гнездам (рис. 1b, фото А). Установите вылет диска равным 13 мм и передвиньте продольный упор для выпиливания вырезов шириной 152 мм на нижней стороне опор А (рис. 1а и фото В). Ленточной пилой опилите закругления на царгах и опорах А, ведя полотно рядом с линией разметки. Затем, используя шлифовальную колодку с наждачной бумагой № 150, отшлифуйте закругления до окончательного контура.

Подняв 19-миллиметровый пазовый диск на высоту 10 мм над пильным столом, выпилите шип на пробном обрезке. Затем выпилите шипы на концах ножек В и проножек С.

Чтобы опора А не задевала продольный упор, закрепленная на нем проставка создает зазор, позволяющий свободно перемещать деталь.

Монтажные угольники удерживают ножки В под прямым углом к проножкам С, а проставка не дает их верхним концам отклониться внутрь или наружу.

4. Отшлифуйте все детали наждачной бумагой № 220. Затем склейте основание и убедитесь в отсутствии перекосов (фото С).

Краткий совет! Заполните пустоту проставкой. Выпилите проставку такой же длины, как проножка С, исключив шипы, и она поможет упростить склейку.

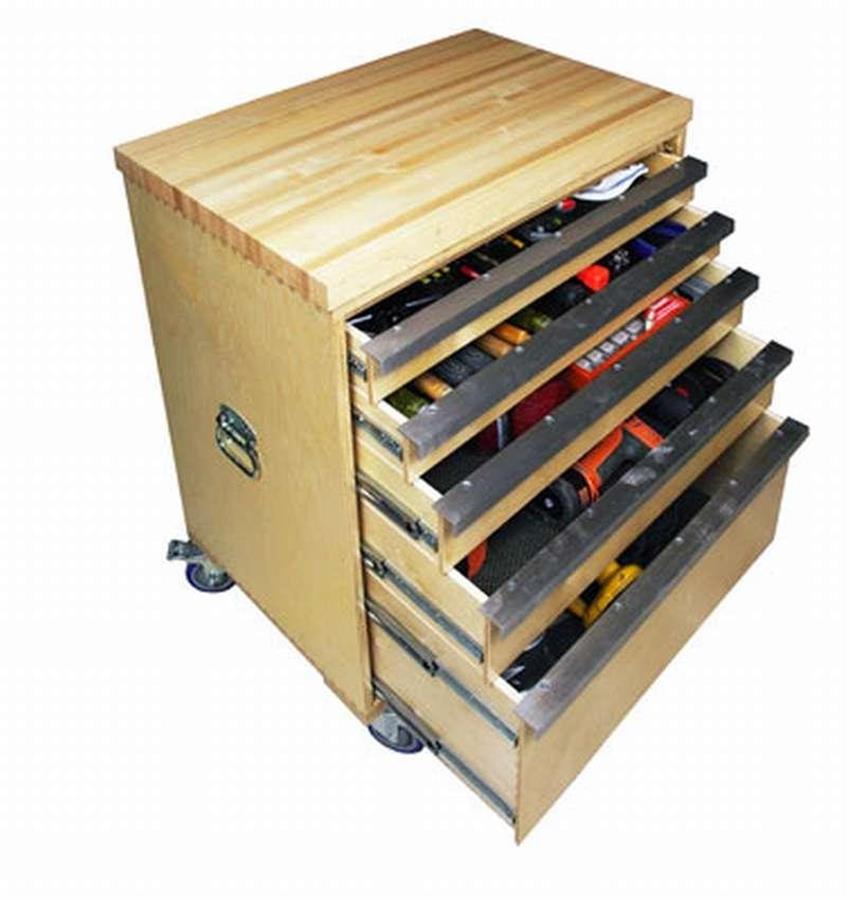

Передвижной шкаф для инструментов на КОЛЁСИКАХ (мастер-класс)

Сделайте мобильный шкаф для инструментов своими руками с минимальными затратами времени и материалов. Если Вы не хотите тратить большие деньги на металлический ящик, а предпочтете сделать деревянный шкаф для инструментов самостоятельно, то этот вариант для вас.

Это замечательная вещь для работы в гараже или домашней мастерской, где можно компактно сложить свои инструменты.

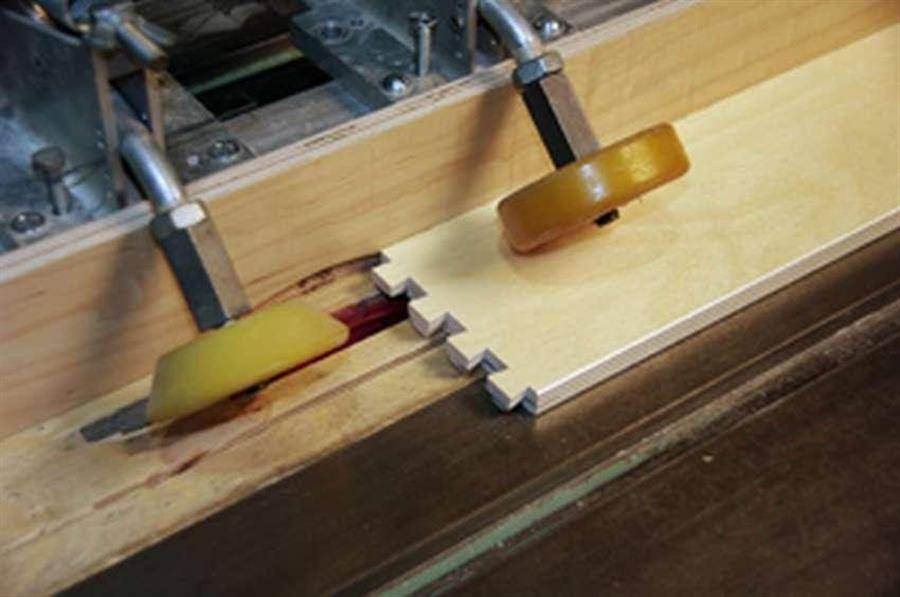

Собрать каркас можно и без саморезов или гвоздей. Для этого на станке нужно сделать заготовки зубчатой формы для шипового соединения деталей.

С помощью клея и киянки собираем каркас шкафа.

Закрепляем направляющие для выдвижных ящиков.

Устанавливаем колесики.

Практичный и компактный шкаф готов.

Источник фото: extremehowto.com/build-a-deluxe-tool-storage-cabinet

Читать полностью (ссылка)

Мастерская из ШКАФ-КУПЕ в квартире. Верстах и хранилище под инструменты

В небольшой квартире нелегко что-то мастерить своими руками. Однако есть способ решить эту проблему – было бы желание. Посмотрите, как сделать собственную мастерскую, если выбрать для этого большой шкаф.

Преимущество такого варианта заключается в том, что, когда у вас нет больше времени для продолжения проекта, вы можете просто закрыть шкаф до следующего раза, когда появится свободное время.

С помощью уголков внутри на стене закрепляем лист ДВП для хранения инструментов.

Устанавливаем освещение

Закрепляем столешницу и делаем выдвижные ящики.

На стенках шкафа закрепляем отсеки для хранения мелочей.

Получилась вот такая встроенная в шкаф мастерская.

Источник фото: www.instructables.com/id/Workshop-in-a-Wardrobe

Читать полностью (ссылка)

Как создать красивый ящик?

Вариантов ящиков много, каждый человек старается создать необходимую для себя конструкцию. А вот декоративный предмет является уникальным и используется во многих направлениях. Главное, что в процессе не требуется иметь дополнительных знаний и большого строительного опыта. Ящик получается вместительным и применяется для разных потребностей.


Лучше перед началом работы определиться с габаритами, составить примерную схему будущего строения. Внешние стенки вырезаются лобзиком. Чтобы не ошибаться с размером и не портить материал, лучше сделать заготовки из плотного картона. Уже после этого перенести их на фанеру и вырезать. Также просто сделать интересные линии, придавая ящику особенные узоры.

Чтобы в ящике не скапливались неприятные запахи, стоит сделать в днище вентиляционные отверстия. Они выпиливаются также аккуратно (можно симметрично или хаотично). Теперь ручки, создавая их каждый сможет реализовать свои фантазии, тем более если есть все необходимые инструменты, сложности с этим не будет.

Подготовительные работы и необходимый инструмент.

Перед началом работы нужно приготовить все необходимое. Безусловно, этот этап требуется для любых работ, но в данной ситуации стоит разбираться в конкретном случае. Сделанный своими руками ящик из фанеры может принести доход, если смастерить их достаточное количество для реализации. Но в такой ситуации придется запастись терпением и следующими инструментами:

  • Деревообрабатывающий станок. Его цена высокая и не у каждого он есть, но при создании партийной продукции стоит им запастись. Его возможности впечатляют, это заменитель рубанка, циркулярной пилы, а также нескольких станков. Запитывается от простой сети, так что удобство при работе оценит каждый.
  • Дрель и шуруповерт, а иногда и что-то одно.
  • Лобзик (нет необходимости в профессиональном), но при его наличии будет работа происходить быстрее.
  • Степлер для мебели.


Многие из инструментов можно взять в аренду, но приобретение будет считаться выгодным, потому что они пригодятся и после выполнения работ, но если у вас мало идей как сделать ящик, советуем посмотреть их тут: https://fb.ru/article/306910/yaschik-iz-faneryi-svoimi-rukami-chertej-instrumentyi-i-osobennosti-izgotovleniya.

Превращение в табуретку

Из фанеры и деревянных брусков можно смастерить переносной ящик для хранения инструментов, который в перевёрнутом виде будет превращаться в простую табуретку или подставку для выполнения работ на высоте. Изготавливается эта универсальная конструкция по такой схеме.

Бруски обрезаются в соответствии с заданным размером. Они будут выполнять функцию ножек и располагаться под наклоном. Чтобы табуретка получилась устойчивой, верхний и нижний торец спиливают под углом 15 градусов.

К ножкам прибивают листы фанеры, которые станут торцевыми стенками. Рекомендуемая ширина – 360 мм, высота подбирается таким образом, чтобы полностью скрывать ножки, не выступая за их пределы.

Боковые стенки выпиливаются из фанеры, по ширине занимают примерно половину бруска. Края прямоугольника спиливают под углом, чтобы точно соответствовать углу расположения ножек.

Крышка делается прямоугольной, крепится к торцам стоек саморезами.

После проделанной работы переворачивают получившуюся табуретку ножками вверх, превращая её в глубокий ящик для хранения инструментов. Чтобы конструкцию было удобно переносить, выпиливают деревянный брусок, который по длине будет соответствовать расстоянию между стенками. Закругляют острые углы, прикручивают брусок саморезами и получают удобную ручку, которая дополнительно выполняет функцию ребра жёсткости.

Делаем приспособления для хранения инструмента своими руками

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более.

Изготовьте и установите крышки

1. По указанным в «Списке материалов» размерам выпилите откидную D и фиксированную Е крышки, поперечные F и продольные G, Н накладки, а также опорную накладку I для ножки.

2. Приклейте поперечные и продольные накладки к обеим крышкам, выровняв кромки и фиксируя струбцинами, а затем дополнительно закрепите шурупами (рис. 2, фото D).

Приклейте поперечные и продольные накладки F, G к откидной крышке D. Затем прикрепите опорную накладку I для ножки. Дополнительно закрепите все приклеенные детали шурупами.

Для монтажа рояльной петли скрепите крышки вместе струбцинами, чтобы при поднятой откидной крышке на рабочей поверхности не было зазора.

3. Отшлифуйте края обеих крышек D, Е. Отфрезеруйте скругления радиусом 3 мм вдоль верхних и нижних ребер по периметру (рис. 2).

4. Переверните крышки, положите их на ровную поверхность, состыкуйте узкие стороны и скрепите друг с другом струбцинами (фото Е). Опорная накладка I должна находиться с другой стороны. Выровняйте посередине стыка 30-сантиметровую рояльную петлю, просверлите направляющие отверстия и закрепите петлю шурупами.

5. Установите корпус А/В/С в углубление между продольными и поперечными накладками на перевернутой фиксированной крышке Е и закрепите его шурупами (фото F), ввернув их в монтажные отверстия верхней панели В.

Перед тем как ввернуть шурупы, установите одинаковые зазоры между корпусом и накладками фиксированной крышки.

Чтобы пользоваться тормозом было удобнее, прикрепите поворотные колесные опоры к нижней панели корпуса у ее передних углов.

6. Расположите поворотные колесные опоры вровень с краями нижней панели В, разметьте и просверлите направляющие отверстия глубиной 16 мм (рис. 2). Установите колесные опоры (фото G).

Конструкция

Для ручного изготовления можно ограничиться простой конструкцией или «замахнуться» на вариант посложнее. Это будет зависеть от функций, возложенных на органайзер, а также от вида хранящихся устройств и материалов:

  • Простой короб с ручкой чаще используется для плотницкого, строительного или малярного инструмента Он легок в изготовлении, достаточно универсален и удобен при переноске.
  • Кейс — конструкция типа чемодана, закрывается крышкой с замком. В таком органайзере можно держать некрупные инструменты, хрупкие приборы, расходные материалы.
  • Контейнер с крышкой — очень популярный вариант. Внутреннее пространство организуется в соответствии с нуждами пользователя. На дно укладывают крупногабаритный инструмент, сверху устанавливают контейнеры для хранения «мелочевки». Они могут быть как закрепленными, так и извлекаемыми.
  • Раскладные «гармошки». В сложенном виде очень компактны, а при раскладывании предоставляют полный обзор всего, что имеется внутри.
  • С выдвижными отсеками — представляют собой конструкцию типа тумбы. Каждое отделение обособлено, все предметы аккуратно сложены и не контактируют между собой.
  • На колесах — удобная модификация любого тяжелого органайзера. Проблема переноски на большое расстояние отпадает сама собой. Для профессиональных мастеров или бригад, выполняющих широкий спектр работ, это существенное подспорье.
  • Ящик-табурет — функциональный вариант, может использоваться как место для сидения или небольшая рабочая поверхность.

Изготовление внутренних и внешних дверец

Внутренние и внешние дверцы имеют одинаковую конструкцию и отличаются только длиной: высота внутренних створок составляет 620 мм, внешних — 780 мм.

  1. По указанным в чертеже размерам вырезают боковины внутренних (J) и внешних (I) дверец.
  1. По указанным размерам вырезают крышки и днища дверец (К) в количестве 8 шт.
  2. На внутренней поверхности боковин J и I вверху и внизу фрезеруют четверть шириной 20 мм и глубиной 10 мм.
  3. На боковых стенках (J и I), крышках (К) и днище (К) выбирают пазы-канавки шириной 6 мм и глубиной 10 мм, в которых будут зафиксированы панели L и M.
  4. По размерам из схемы из 6-мм оргалита вырезают панели L и M — 4 штуки для внутренней дверцы и 4 штуки для внешней.
  5. Проведя «сухую» сборку и проверив угольником соответствие всех внутренних углов 90 градусам, приступают к окончательной сборке дверей с использованием шурупов или саморезов. Крепеж ввинчивают в предварительно просверленные отверстия.

Разновидности и материалы

Видов органайзеров множество:

  • Простейшие конструкции, куда складывают все имеющиеся в доме инструменты и мелкие принадлежностей. Если работы выполняют периодически, это вполне удобный вариант.
  • Для хранения определенного инструмента, например, болгарки или дрели, особенно, если в заводской комплектации девайс не предусмотрен.
  • Вместительные и универсальные, с многочисленными отделениями и даже колесами для удобного перемещения.
  • С расширенными функциями, в числе которых организация рабочего места. Например, конструкция раскладывается и преобразуется в небольшой стол с закрепленным на его поверхности оборудованием.

Каждый мастер может изготовить ящик под инструменты «под себя». Если заниматься ремонтом приходится не слишком часто, то ограничиваются простым ящиком с ручкой. В нем желательно предусмотреть несколько отделений или наружных «карманов», где разместились бы все нужные предметы.

Когда оборудования много и приходится им пользоваться регулярно, потребуется профессиональный органайзер. Расположение отделений, ячеек или контейнеров в этом случае должно быть тщательно продумано, чтобы быстро найти нужное.

При изготовлении ящика-органайзера для инструментов применяются:

  • Металл — листовой алюминий, нержавейка, оцинкованная сталь. Конструкции из них устойчивы к механическим нагрузкам и коррозии, надежны, долговечны.
  • Дерево — фанера, ДСП, ДВП, МДФ, бруски, доски. Материал легко обрабатывается, можно пустить в дело любые оставшиеся от ремонта обрезки.
  • Пластик — для хранения и переноски тяжелых инструментов лучше использовать ударопрочный полипропилен. Он не такой хрупкий, как другие виды полимеров, выдерживает достаточно высокие нагрузки и не боится морозов. Для содержания в порядке мелких предметов небольшого веса можно использовать любой листовой пластик.

Девайсы часто делают комбинированными — корпус из прочного металла или фанеры, наполнение из пластика, ДВП. Для мелочей подойдут небольшие контейнеры, емкости, обрезки полимерных труб.

Чтобы материалы дольше служили, нужно использовать средства защиты. Детали из дерева окрашивают или пропитывают льняным маслом. Алюминий, нержавейка, сталь с оцинковкой или пластик сами по себе устойчивы к влажности и коррозии, поэтому не нуждаются в дополнительной обработке.

Что выбрать

Сразу отметим, что ящик под инструменты может быть разным, а форма и размеры напрямую зависят от того, что предполагается хранить внутри кейса.

Для ручного инструмента. Обычно это прямоугольная конструкция с ручкой, где внутреннее пространство разграничено на одно большое отделение и 2-3 отсека поменьше. Здесь удобно хранить молотки, отвёртки, крепёжные элементы.

Для электроинструмента. Такие кейсы обычно выпускаются заводом-изготовителем самого инструмента. Стандартный вариант: переносной ящик, где одна ячейка отведена под электроинструмент и точно повторяет его форму, остальные предназначены для оснастки: свёрл, аккумуляторов и прочего.

Органайзеры. Это модульные конструкции, состоящие из нескольких ящичков различных форм и размеров. Такие варианты подходят для профессионалов и домашних мастеров, они удобны в хранении и транспортировке, помогают быстро найти любую мелочь.

Когда возникает проблема хранения инструмента, первое, что приходит в голову, – приобрести готовый ящик в магазине. Однако это не самый лучший вариант. Дело в том, что заводские конструкции ориентированы на среднестатистического покупателя, поэтому могут не подойти для конкретной модели болгарки или дрели. Кроме того, количество инструментов обычно прибавляется и внутреннего пространства становится мало.

Чтобы избежать этих проблем, ящик для инструментов можно изготовить самостоятельно, приложив для этого немного усилий и творческой фантазии.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
