Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки

Этап 6: Расчетные допущения

Согласно СНиП 52-01-2003 и СП 52-101-2003 в основе расчета ж/б элементов лежит следующая информация:

• Сопротивление бетона растяжению принимается нулевым значением. Причиной такого допущения является разница в сопротивлении растяжения между бетоном и арматурой. Значение сопротивления арматуры к таким нагрузкам превосходит бетон приблизительно в 100 раз. В итоге получается, что на растяжении работает только арматура.
• Сопротивление бетона сжатию принимается значением определенным равномерным распределением по существующей зоне сжатия. В итоге данное сопротивление бетона не должно приниматься более чем расчетное сопротивление Rb.
• Значение максимального растяжения в арматуре не должно превышать значение расчетного сопротивления Rs..

Чтобы устранить возможность образования эффекта пластического шарнира (где значение изгибающего момента отдалена от нуля, вследствие чего происходит обрушение конструкции) соотношение ξ сжатой зоны бетона «y» расстоянию от центра тяжести арматуры до верха балки h0, ξ=у/ho (6.1) не должно превышать предельное значение ξR.

Для определения предельного значения используется следующая формула:

Формула (6.2) является эмпирической (опирающейся на непосредственное наблюдение) и выведена при проектировании железобетонных конструкций. Значение Rs — это сопротивление арматуры измеряемое в мПа (миллипаскалях). В тоже время, данный этап работ допускает использование таблицы 1.

Значение aR обозначает расстояние от центральной точки поперечного сечения арматуры до нижнего уровня балки. С увеличением этого расстояния (его минимальное значение не должно быть не меньше диаметра самой арматуры и не меньше 10 мм) усиливается сцепление арматуры с бетоном. Однако вместе с этим уменьшается полезное значение h0.

Таблица 1. Граничные значения относительной высоты сжатой зоны бетона:

Класс арматуры	A240	A300	A400	A500	B500
Значение ξR	0,612	0,577	0,531	0,493	0,502
Значение aR	0,425	0,411	0,390	0,372	0,376

В нашем случае, а=200 мм.

Если ξ ≤ ξR или же в сжатой зоне отсутствует арматура, для проверки прочности бетона используется следующая формула:

Смысл данной формулы следующий: поскольку любой момент может быть представлен в виде силы работающей с плечом, то в отношении бетона должно быть применено вышеприведенное условие.

При том же ξ ≤ ξR для проверки прочности прямоугольных сечений с одиночной арматурой используется следующая формула:

Смысл данной формулы следующий: согласно расчету, арматура должна выдерживать нагрузку равную той, что выдерживает бетон. Поскольку как первый, так и последний испытывает действие одинаковой силы с аналогичным плечом.

Данная расчетная схема не является единственной, расчет может быть произведен относительно центра тяжести приведенного сечения. Но стоит заметить, что железобетон является композитным (искусственно созданным сплошным материалом с неоднородным составом) материалом, за счет чего его расчет по предельным напряжениям (при сжимании или растяжении) возникающим в поперечном сечении ж/б балки достаточно непростая задача. В тоже время железобетон в этом не одинок. Разброс прочностных характеристик встречается у таких конструкционных материалов как сталь, алюминий и т.п. Сюда же можно отнести древесину, кирпич, а также полимерные композитные материалы.

Для определения высоты сжатой зоны бетона при отсутствии в ней арматуры используется следующая формула:

Для возможности определения сечения арматуры нужно определить коэффициент am:

Если аm < aR тогда необходимость наличия арматуры в сжатой зоне полностью отпадает. В свою очередь для определения аR используется таблица 1.

В случае отсутствия арматуры в сжатой зоне, для определения сечения арматуры используется следующая формула:

Условность значения равномерно-распределённой нагрузки

Однако появляется законный вопрос: почему тогда при обсуждении проектов складских помещений встречается такая характеристика, называющаяся «допустимой нагрузкой до 5 (6) т/м2»? Всё дело в том, что ввиду массового строительства складских комплексов появилась необходимость их строгой классификации по характеристикам, которые бы отражали их инвестиционную привлекательность и делали бы общение между арендаторами, девелоперами и строителями складов более удобным.

Это вызвало появление классификации складских комплексов на несколько типов: «А», «B», «C» и так далее. Которые предполагают различные уровни допустимых нагрузок на полы. Например, склад категории «А» предполагает величину равномерно-распределённой нагрузки на уровне 5-6 т/м 2 . Это помогает проектировщикам, арендаторам и инвесторам обладать единым представлением о характеристиках склада: возможностях размещения на полу сборно-разборных стеллажей с параметров 5-ярусного хранения грузов на европаллетах массой до 1 тонны.

Обычно на складах используют фронтальные стеллажи, имеющие общепринятое и стандартное расстояние каждой вертикальной стойкой – 1,05 на 2,75 метров. Таким образом, смысл условного показателя равномерно-распределённой нагрузки ограничивается связью с предполагаемыми характеристиками склада, нужными для инвесторов, арендаторов и заказчиков, но недопустимыми для инженерного расчёта.

Основные этапы

Технология устройства бетонных полов включает в себя четыре основных стадии:

1. Подготовительные работы с основанием;
2. Укладка бетонной смеси в стяжку;
3. Последующая обработка поверхности;
4. Процесс нарезки швов и их герметизация.

Стоит отметить, что укладка пола вполне возможна не только на уже существующее основание, но и на землю. Но расчет бетонного пола в этом случае, хотя и подразумевает существенную экономию средств, является достаточно энергозатратным. Кроме того, эффективность такого способа проявляется только в достаточно сухих местах.

Как проводятся бетонные работы по бетонным полам

Укладка по грунту

Поэтому перед изготовлением бетонного покрытия по грунту, сначала необходимо уложить подушку в виде слоя песка либо щебенки, чтобы снизить влияние грунта, а также избавиться от возможных промерзаний и влияния грунтовых вод.

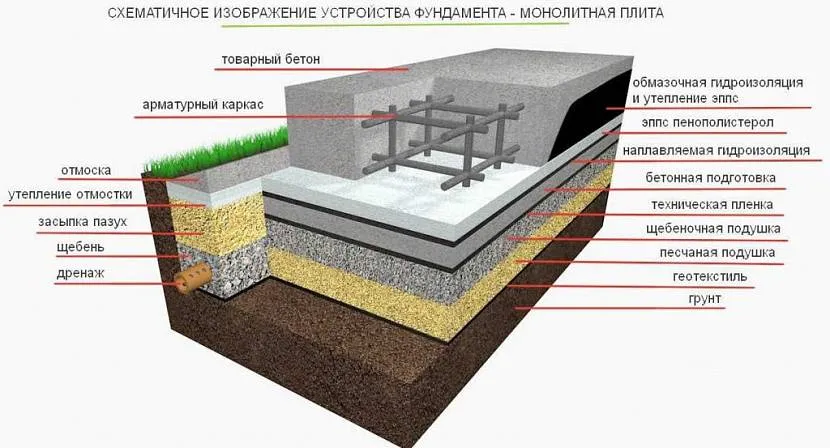

Поскольку такой пол будет иметь многослойную структуру, давайте представим ее компоненты.

Конечно, инструкция будет примерной, каждый может выполнять обустройство по-своему, в зависимости от ситуации:

1. Сделайте на дне плотное основание.
2. Насыпьте сверху слой речного песка.
3. Сделайте слой из керамзита или щебенки.
4. Проведите гидроизоляционную работу с помощью полиэтиленовых пленок.
5. Сделайте черновую бетонную стяжку.
6. Накройте ее пароизоляционным материалом.
7. Положите сверху «бутерброда» утеплитель.
8. Сделайте чистовую армированную стяжку.

Изготовления пола из бетона на грунте

Подготовка оснований

Старое бетонное	Расширьте существующие на поверхности трещины и заполните их цементным раствором или же специальным ремонтным полимером. Удалите участки с основания, которые не подлежат реконструкции, а затем залейте их новой бетонной смесью. Выровняйте тщательно поверхность, а после высыхания обеспыльте ее.
Грунт	В данном случае процесс будет немного сложнее:

1. Оцените необходимый объем работ, определив на каком уровне будет расположено основание.
2. Проведите утрамбовку грунта после земляных работ, желательно с помощью соответствующего оборудования.
3. Сделайте песчаную подушку из речного песка. Этот слой также следует тщательно утрамбовать.
4. Насыпьте поверх него шар керамзита или некрупного щебня для бетона.

Гидроизоляция

Она выполняет сразу две важные функции:

1. Не позволяет грунтовым водам попадать в бетонную стяжку.
2. Препятствует впитыванию влаги от стяжки основанием.

Для ее изготовления используется рулонные материалы, полимерные мембраны или же толстые слои полиэтилена. Не забывайте, что гидроизоляционный слой должен быть уложен внахлест. Напуск на стены должен составлять не менее 150-200 мм, а для склеивания стыков лучше всего использовать скотч.

Укладка чернового бетонного основания

Данный слой будет выступать в качестве основания для гидроизоляции. Для изготовления черновой стяжки используется «тощий» бетон, в котором применяется щебенка с размером фракций от 5 до 20 мм. Поскольку к процессу ее укладки не предъявляются какие-либо особые требования, данный процесс проходит легко.

Сверху черновой стяжки необходимо уложить слой, который будет обеспечивать пароизоляцию. Наиболее подходящим материалом для этого являются мембраны битумно-полимерного типа.

После этого обычно проводят утепление пола, однако перед началом работ необходимо убедиться, насколько данный процесс будет важным, а также какие материалы будут для него наиболее подходящими. Помните, что они должны обладать водоотталкивающими свойствами.

В противном случае вам необходимо будет существенно усилить гидроизоляционный слой. Одним из наиболее распространенных вариантов является слой пенопласта особой плотности и качества, цена которого выше обычного, или экструдированного пенополистирола.

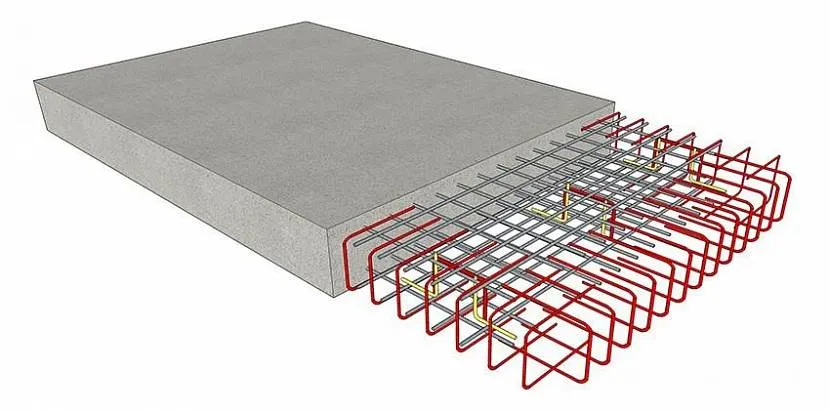

Как калькулятор считает арматуру

Для расчета потребности в арматуре учитываются линейные размеры основания (длина и ширина), количество слоев прутьев и шаг арматурной сетки.

При расчетах надо учитывать не только линейные размеры арматуры, но и образующиеся при монтаже нахлестыИсточник sevparitet.ru

Вычисление потребности в данном материале калькулятор производит по следующему алгоритму:

Длина (D) плиты делится на шаг арматурной сетки (N). К полученному результату добавляется 1 – получается количество поперечных рядов арматуры. Его умножают на ширину (L) фундамента, получая метраж прутьев в поперечных рядах(Aпопер. р):

A_{попер. р} = ((D/N)+1))×L

Ширина плиты (L) делится на шаг арматурной сетки, к ней добавляется 1. После этого полученное число (количество продольных рядов) умножается на длину (D) фундамента. Таким образом получается метраж прутьев в продольных рядах (Aпрод. р)

A_{прод. р} =((L /N)+1))×D

Метраж прутьев в поперечных (Aпопер. р) и продольных рядах (Aпрод. р) суммируется и умножается на количество слоев сетки (К) в арматурном каркасе – получается длинна всей арматуры необходимой для армирования основания (А0):

А= A_{попер. р}+ A_{прод. р}

Для вычисления массы (Марм) требуемой арматуры суммарный ее метраж (А0) умножается на вес 1 ее погонного метра (М1 пог. м.):

М_арм= А× М _{1 пог. м}

Видео описание

Пример профессионального расчета плитного фундамента смотрите в видеоролике:

Пример расчетов

Исходные данные:

• Размер основания – 6×10 м.;
• Количество слоев сетки – 2;
• Шаг сетки – 20×20 см (0,2×0,2 м.);
• Вес 1 погонного метра используемой арматуры диаметром 12 мм- 0,888 кг.

Расчет:

• Метраж прутьев в поперечных рядах A_{попер. р}= ((10/0,2)+1)) × 6 = 306 м.
• Метраж прутьев в продольных рядах A_{прод. р}= ((6/0,2)+1) × 10 = 310 м.
• Общий метраж всей арматуры необходимой для армирования основания А = (306+310) × 2 = 1232 м.
• Массы всей арматуры М_арм = 1232 × 0,888 = 1094 кг.

Результаты:

Для армирования основания размером 6 × 10 м. необходимо 1232 метра (1094 кг.) арматуры диаметром 12 мм.

Всегда надо помнить, что несмотря на кажущуюся простоту монолитного фундамента, это достаточно сложная конструкция, для досконального расчета которой потребуется учесть достаточно много составляющихИсточник pinterest.ru

Видео описание

Пример расчета плитного фундамента онлайн калькулятором показан в видео:

Необходимый расход материала для полусухой стяжки пола

Стяжка пола расход на 1м кв материала, как правило необходимо просчитывать с помощью специализированного строительного оборудования.

Процесс приготовления цементно-песчаной смеси для полусухой стяжки требует точного соблюдения пропорций всех необходимых компонентов. Для изготовления раствора требуется:

1. Цемент. Рекомендуется использовать марку портландцемент М500 д0 или М500 Д20
2. Мытый либо просеянный крупнозернистый песок без крупных включений и различного рода остатков. Желательно использовать песок фракцией 2,5-3мм.
3. Вода. Брать из непроверенных источников не рекомендуется, в связи с возможным загрязнением бытовыми стоками и мелкими природными частицами. Идеальный вариант — нехлорированная из скважины.
4. Фиброволокно. Ориентировочный расчет составляет 40 грамм на 1 квадратный метр раствора толщиной 50 мм.
5. Первоначально перемешиваются между собой цемент и песок в пропорции от 1/4,5 до 1/6 (в зависимости от требования по марочной прочности), после чего в сухую смесь порционально добавляется вода с фиброволокном.

Как рассчитать расход материала на полусухую стяжку пола

Расчет стяжки пола, цемента, песка и фиброволокна на полусухую стяжку ведется следующим способом:

1. На 1 квадратный метр при толщине 50 мм у нас в среднем уходит 15 кг цемента, 0,065 м3 крупнозернистого песка, 2-3 литра воды и 35-40 грамм фиброволокна.
2. Соответсвенно если у Вас объект площадью 100м2, то для устройства полусухой стяжки толщиной 5см потребуется 100*15=1500кг цемента (30 мешков по 50кг), 0,065*100=6,5м3 песка, 35*100=3500гр или 3,5кг фиброволкна. Также сюда стоить учесть стоимость полиэтиленовой пленки и демпферную ленту.

Таким способом вы можете прощитать любой объем при любой толщине и как показывает практика это самый оптимальный вариант расчета.

Если необходимо добавить пластификатор, добавляется Суперпласт из расчета 50 мл на 1 кв.м.

Для определения готовности раствора необходимо сжать небольшое количество смеси в руке, если в процессе сжатия образовалось незначительное количество влаги, но при этом получился прочный комок — значит раствор приготовлен правильно и готов для устройства стяжки.

Если Вы делаете полусухую стяжку пола пескобетоном М- 300, то расчет колличества пескобетона будет следующий:

Необходимо площадь объекта умножить на толщину слоя умножить на 18 и разделить на вес мешка. Например если у Вас квартира 50м2 и средний слой полусухой стяжки 6см, то расчет будет следующий 50м2*6см*18/40кг = 135м, но так как мешки постоянно не досыпают, наш совет делить не на 40кг, а на 38кг. Лучше пусть будет немного больше чем потом бегать покупать!

Калькулятор расхода пескобетона на стяжку пола

В случае если у Вас нет под рукой калькулятора или листка бумаги с ручкой, то Вы можете использовать наш калькулятор расхода пескобетона на стяжку пола ( в данном калькуляторе мы делим общий вес на 38кг, так что это кол-во мешков уже с запасом ):

Финишная обработка

По завершению последнего этапа необходимо немного подождать, пока бетон обретет достаточную прочность. На время технологического перерыва влияет температура окружающей среды, а также влажность воздуха. В зависимости от этих условий, время может колебаться в пределах от 3 до 7 часов.

Затирочные работы машинами

Когда глубина следа на поверхности не превышает 2-3 мм необходимо провести ее первичную (грубую) затирку с помощью дисков или затирочных машин. Окончательная (финишная) затирка проводится при глубине следа на поверхности 1 мм.

Совет: если вам необходимо добиться еще большей прочности пола, используйте топпинг. Это специальная смесь, состоящая из цемента и добавок, которая втирается в бетон.

Онлайн калькулятор стяжки пола

ПРЕДВАРИТЕЛЬНЫЕ СООБРАЖЕНИЯ. По стандартам СНиП, толщина стяжки пола должна быть не менее 4 см. Для создания мокрой стяжки может использоваться готовый, продающийся в магазинах пескобетон. Его главный недостаток – высокая скорость усадки. Из-за этого толщина слоя стяжки не может быть менее 3 см, в противном случае она быстро покроется трещинами.

Другим вариантом является самостоятельное приготовление смеси с цементным составом марок 150 или 200, для чего необходим цемент марок М 400 или М 500 смешиваемый с песком в пропорции 1:3 или 1:4 соответственно, и с добавлением воды в количестве 0.3 — 0.7 от веса цемента в зависимости от требований к качеству стяжки пола. В данном калькуляторе это соотношение принято как 0.5.

Следует иметь ввиду, что из 1 м3 (кубометра) цементно — песчанной смеси после заливки её водой получается примерно 0.7 кубометра раствора. Для справок: насыпной вес 1 кубометра цемента примерно 1300 кг, а песка — 1600. Потребное количество воды не может быть рекомендовано с достаточной точностью, так как сильно зависит от влажности песка, использования пластификаторов бетона и т.д.

При использовании готовой (покупной) смеси потребность в ней определяется из её паспортных данных. Чтобы улучшить характеристики стяжки ее армируют металлической сеткой или фиброволокном. Фиброволокно добавляется в раствор на этапе его приготовления в объеме 0.3-0.9 кг на 1 м3 бетона в зависимости от требований, предъявляемых к нему. В калькуляторе предусмотрено 0.8кг.

С помощью нашего онлайн калькулятора Вы произведете расчет следующих параметров:

• Площадь помещения (м2).
• Объём стяжки (м3).
• Расчётный объем цемента (кг).
• Расчётное количества массы песка (кг).
• Количество воды (литров).
• Количество фиброволокна для армирования (если используется)

Онлайн калькулятор для подсчета потребности материалов для стяжки пола будет не заменим домашним мастерам, не имеющих профессиональный опыт в проведения данного расчета.

Для онлайн расчета можно использовать как готовую смесь пескобетона, так и рассчитать потребность в смеси из цемента марки М 400 и М 500.

При проведении строительных работ в помещении, начинать необходимо с покрытия пола цементно — песчаной смесью. В данном случае технология проста и оправданна, все работы нужно проводить снизу в вверх. Для самостоятельного ремонта дома, помимо необходимых инструментов, надо быть уверенным в своих силах и иметь соответствующий опыт. В ином случае лучше пригласить профессиональных специалистов.

Но если все же вы решили сделать отделку своими руками, то наш онлайн калькулятор поможет произвести расчет количества материалов, требуемого для проведения ремонтных работ. От точности расчета будет зависеть прочность поверхности пола.

Этап подготовки перед монтажом

Чтобы правильно и ровно уложить плиту перекрытия, необходимо еще на этапе строительства стен сформировать ровную поверхность верхнего края несущей конструкции. С этой целью применяется специальное и точное строительное оборудование в виде лазерного уровня. На стены за 300 – 400 мм до верхнего края во время строительства устанавливаются метки положения и последние ряды блоков или кирпичей укладываются с точностью до миллиметров по показаниям уровня. В случае применения керамзитобетонных блоков для строительства стен с целью равномерного распределения массы перекрытия используется технология обустройства монолитного пояса.

Перед укладкой плита подвергается подготовке. Отверстия на ее торце необходимо заделать. Как правило, для этого пустое пространство закладывается кирпичом и бетонируется в зазорах. Допускается заполнение отверстий при помощи минеральной ваты.

Устройство монолитных перекрытий

Устройство монолитных перекрытий произвести просто, но и в тоже время требует ряд знаний и умений, необходимые для устройства монолитного перекрытия в доме. Как правило в бригаде монолитчиков имеется разделение на этапы монтажа монолитного перекрытия. Это арматурщики, опалубщики и бетонщики. Каждый этап требует знаний и умений для устройства монолитного перекрытия в доме. Рассмотрим в подробности различные этапы:

Установка опалубки монолитного перекрытия

Установка опалубки монолитного перекрытия несложный этап. Он не требует отдельных конструкторских расчетов перекрытия, но требует точности в установке. От точности установки опалубки для монолитного перекрытия будет зависить отсутствие горизонтального отклонения бетонного перекрытия в соответствии с СНиП 52-01-2003. При установки опалубки перекрытия применяются следующие инструменты

• Оптический нивелир
• Уровень различной длины
• Рулетки
• Молотки
• Вязальные крючки
• Электрическая пила

Установка телескопических стоек для монолитного перекрытия

Установка телескопических стоек производится в соответствии со схемой расстановки стоек и в соответствии с таблицей нагрузок. Телескопические стойки опалубки монолитного перекрытия применяются различной длины, в зависимости от высоты низа бетонного перекрытия при строительстве дома.

Телескопические стойки имеют длину от 1200 мм до 5500 мм.

Стандартная современная система опалубки для монолитных перекрытий позволяет увеличить шаг расстановки телескопических стоек от 1000 мм до 1750 мм.

Рассчитать нужное количесво телескопических стоек необходимых для монолитного перекрытия можно по следующей формуле обозначенной в таблице :

Унивилка

Унивилка для опалубки является связывающим звеном между телескопической стойкой и двутавровой балкой. Унивилка представляет из себя металлическуб площадку и стойки ограждения. Стойки ограждения зачастую выполнены из равнополочного уголка. Унивилка насаживается сверху телескопической стойки и равномерно распределяет нагрузку передаваемую от конструкции балок и фанеры.

Конструкция нижней площадки унивилки, размером 244 мм х 154 мм, позволяет расположить как одну так и две двутавровой балки шириной 80 мм и прочно зафиксировать балку предотратив ее смещение со стойки для монолитных работ во время монтажа и заливки бетона.

В случаее если во время эксплуатации опалубки произойдет поломка унивилки, ее легко отремонтировать в построечных условиях, путем приварки сломанных элементов

Толщина стен погреба из бетона

Подземное овощехранилище, возведенное из бетона – один из самых бюджетных вариантов при всех прочих равных условиях: долговечности и функциональности.

Так, если для строительства кирпичного погреба могут потребоваться услуги квалифицированного каменщика, обустроить бетонный погреб можно своими руками и тем самым сэкономить на дорогостоящем наемном труде.

При этом очень важным вопросом, от которого зависит конечная стоимость строительства сооружения, является вопрос оптимальной толщины стен овощехранилища.

Оптимальная толщина стен подземного погреба обустроенного в сухом грунте с низким стоянием грунтовых вод составляет 150 мм с обязательным вертикальным армированием. В этом случае стены не испытывают серьезных механических нагрузок, поэтому величина 150 мм, принимается исходя конструктивных соображений и удобства заливки.

Указанные величины подтверждаются практическим опытом строительства и эксплуатации бытовых подземных сооружений габаритами от 2х2 до 4х4 метра в плане.

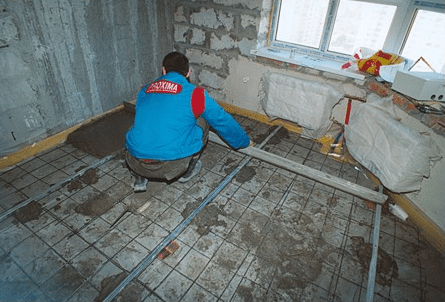

Укладка финишного основания

Данный процесс также состоит из нескольких этапов:

Армирование	В данном случае вполне подойдет дорожная сетка. Однако если пол будет подвергаться существенным нагрузкам, наиболее оптимальным вариантом будет каркас из металлических диаметром не менее 8 мм.
Заливка смеси	Бетонная смесь должна заливаться равномерно и достаточно быстро, поэтому лучше воспользоваться спецтехникой.
Установка маяков	Чаще всего между маяковыми рейками соблюдается расстояние в 2 метра, это позволяет опирать на них концы правила.
Заливка пола	Проводится на 15 мм выше установленных маяков.
Уплотнение	Лучший вариант – использование вибратора, с последующим выравниванием поверхности.

Финишное полимерное основание

Зачем это нужно

Онлайн калькулятор для расчета площади комнаты, стен, потолка и пола в квадратных метрах Однако качественный бетон не является дешевым, поэтому необходимо точно знать, сколько понадобится расходных материалов для конкретного вида работ. Каждый домашний мастер должен знать способ, как рассчитать кубатуру бетона.

Это поможет определиться с итоговым количеством необходимых расходных материалов, а также с общей суммой, которую придется потратить. При этом данная процедура довольно простая, все, что от вас требуется – внимательность и бдительность.

Совет: в самом расчете поможет формула вычисление объема параллелепипеда, изучаемая еще в школе.

Немного из истории

Каждый из нас, если не вживую, то на фотографиях, видел известные всему миру египетские пирамиды, а также статую Сфинкса. Да, объем работ, проделанный строителями, просто колоссален.

Многие, пожалуй, задумывались о том, где же посреди песчаной страны взялось столько каменных глыб, а также каким образом они поднимались на огромную высоту. Однако люди, которые хотя бы немного разбираются в строительстве, с уверенностью могут сказать, что огромные глыбы не нужно было негде искать и никуда затаскивать. Более того, глыбы вообще не использовались.

Расчет бетона для плитного основания

Как известно, Египет славится огромным количеством песка. Песок, щебень, вода и цемент дают в итоге бетон — вот и все решение. Как уже можно догадаться, каменные блоки делались прямо наверху своими руками – они попросту заливались в опалубку и все. Конечно, масштаб работ все равно поражает, однако такая версия является более правдоподобной.

И вот еще древние египтяне столкнулись с проблемой, как считать кубатуру бетона, так как если:

• приготовить его недостаточно, придется в короткие сроки делать новую партию смеси;
• бетон будет в избытке, возрастут затраты, а сам раствор придется выливать.

Заливка смеси в опалубку

Перед началом процесса следует принять решение в пользу одного из фундаментов, которые подразделяются на три основных типа:

1. Наиболее прост в расчете, так как в таком случае необходимо просто измерить предполагаемую длину, высоту и ширину плит, и перемножить полученные значения между собой.2. Однако в некоторых ситуациях подобный фундамент нуждается в усилении, которое достигается путем дополнения в виде ребер жесткости. Поэтому для получения общего объема бетона следует отдельно посчитать объемы плит и ребер жесткости, а потом сложить полученные значения. Так как его цена самая высокая, расчет поможет не потратить лишних средств.

Подсчет кубатуры такого основания осуществляется несколько по-другому. 1. Измерьте для начала периметр будущего фундамента2. Умножьте затем результат на глубину и ширину.Такой способ применим, если по всей длине фундамента имеется одинаковое сечение. К примеру, если на одном из участков планируется большая нагрузка, его сечение будет увеличено. Следовательно, его объем необходимо посчитать отдельно, и затем прибавить к общему.

Столбчатый фундамент состоит из связанных при помощи ростверков опор различного сечения. 1. Найдите объем всего лишь одной опоры.

2. Поскольку она имеет форму цилиндра, необходимо знать формулу для нахождения его объема, которая равняется произведению площади основания на высоту.

3. Полученное значение умножается на общее число используемых опор.

Кроме того, делая расчет кубатуры бетона, следует учитывать, что в стенах часто бывают различные проемы (двери, окна).

Для вычисления объема бетонной смеси с их учетом есть простая инструкция:

1. Посчитайте сначала общий объем стены.
2. Вычислите затем объем проемов.
3. Вычтите из первого значения второе.

Как рассчитать сколько нужно кубов бетона на ленточный фундамент?

Фундамент является очень важным и дорогостоящим элементом здания

От того насколько правильно он построен (залит) зависит долговечность и прочность дома или хозяйственной постройки , а учитывая что в зависимости от конкретных условий стоимость ленточного фундамента может составить от 30 до 70 процентов стоимости строительства, очень важно правильно рассчитать сколько бетона понадобится для его возведения

При этом на конструкцию ленточного фундамента влияют следующие факторы:

• Рельеф земельного участка под постройку сооружения;
• Тип почвы;
• Глубина промерзания почвы. Влияет на величину пучения фундамента;
• Высота стояния грунтовых вод. Также влияет на величину пучения фундамента (линейного перемещения в зимнее время).

Для расчетов используются обычные математические и геометрические формулы, которые изучаются в рамках учебной программы средней школы.

Как рассчитать сколько нужно бетона на ленточный фундамент

Ленточный фундамент широко используется частными застройщиками при возведении малоэтажных жилых зданий, бань, гаражей, сараев, времянок и других подобных построек. Популярность ленточного фундамента заключается в простоте конструкции и возможности самостоятельного расчета и строительства.

Для расчёта количества бетона необходимого для заливки фундамента вам понадобится вычислить объем фундамента в кубических метрах. В связи с этим возможны два варианта. Первый вариант – длина, ширина и высота конструкции одинаковы по всему периметру «ленты». Второй вариант – высота и ширина фундамента переменные.

Рассчитать сколько кубов бетона нужно на фундамент по первому варианту можно следующим образом.

К примеру, сделав замеры длины «ленты» фундамента (периметр), ширины и высоты вы получили следующие исходные данные:

Периметр фундамента (L): 40 метров

Важно! Периметр замеряется не по внешней или внутренней границе, а строго по центру траншеи под фундамент; Высота(H) 1,5 метра; Ширина(S) 0,7 метра.. Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40х1,5х0,7=42 м3

Для заливки ленточного фундамента понадобится 42 кубических метра бетона

Для заливки ленточного фундамента понадобится 42 кубических метра бетона

Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40х1,5х0,7=42 м3. Для заливки ленточного фундамента понадобится 42 кубических метра бетона.

Пример расчета бетона на ленточный фундамент

Допустим ваш фундамент общей длиной 40 метров, состоит из двух частей, которые разнятся по ширине: 10 метров ленты шириной 0,7 метра и 30 метров ленты шириной 0,5 метра. В этом случае используем всю ту же формулу объема параллелепипеда, только производим два расчета: для «куска» 10 метров (V1) и «куска» 30 метров(v2). После чего суммируем получившиеся объемы и получаем объем бетона для заливки (V)

Сколько потребуется цемента?

Для замеса бетона под заливку ленточного фундамента, необходимо знать, сколько потребуется компонентов: цемента, песка, щебня и воды. В общем случае для возведения ленточных фундаментов используют бетон марки М200. Согласно ГОСТ в бетон М200 замешивается в следующих пропорциях компонентов:

Принимая что: 1 м3 бетона весит около 1 500 кг, 1 м3 портландцемента весит примерно 1 300 кг, 1 м3 щебня 1 450 кг, 1 м3 песка весит 1 700 кг, для приготовления 1 кубического метра бетона марки М200 потребуется: 255 кг цемента, 1 127 кг щебня, 714 кг песка и примерно 190 литров воды.

Соответственно для фундамента по первому варианту понадобится 42 м3х225 кг= 9 450 тонны цемента, а для фундамента по второму варианту 33м3х225=7 425 тонны цемента. Здесь стоит заметить, что пример, как рассчитать сколько нужно бетона в части расчета компонентов примерный и требует уточнения в каждом конкретном случае в зависимости от истинной массы завезенных вами строительных материалов.

Формулы и коэффициенты

Схема монтажа перекрытия.

Так, для расчета плиты перекрытия монолитного типа используется помещение, которое имеет длину, равную 8 м, и ширину, равную 5 м. Следовательно, расчетные пролеты окажутся равны l2 = 8 м и l1 = 5 м. При этом λ = 8/5 = 1.6, уровень соотношения моментов равен m2/m1 = , а вот m2 = По причине, что общий момент равняется M = m1 + m2, то M = m1 + или m1 = M/, общий момент следует определять по короткой стороне, что обусловлено разумностью решения: Ма = ql12/8 = 775 х 52 / 8 = кгс.м. Дальнейший расчет приведен на ИЗОБРАЖЕНИИ 8.

Так, для армирования одного погонного метра плиты перекрытия следует применить 5 стержней арматуры, диаметр арматуры в этом случае будет равен 10 мм, при этом длина может варьироваться до 5.4 м, а начальный предел может быть равен 5.2 м. Показатель площади сечения продольной арматуры для одного погонного метра равняется см2. Поперечное армирование допускает использование 4 стержней. Диаметр арматуры плиты при этом равен 8 мм, максимальная длина равна 8.4 м, при начальном значении в 8.2 м. Сечение поперечной арматуры имеет площадь, равную см2, что необходимо для одного погонного метра.

Стоит помнить, что приведенный расчет плиты перекрытия можно считать упрощенным вариантом. При желании, уменьшив сечение используемой арматуры и изменив класс бетона либо и вовсе высоту плиты, можно уменьшить нагрузку, рассмотрев разные варианты загрузки плиты. Вычисления позволят понять, даст ли это какой-то эффект.

Схема строительства дома.
