Каминопечь порядовка: преимущества и метод кладки

Процесс кладки каминопечи

Данная каминопечь сложена на существующий фундамент с присоединением к существующему дымоходу. Для кладки керамического кирпича использовался глино-песчаный раствор собственного приготовления в пропорции 1/3. Для кладки шамотного кирпича использовалась смесь МШ 28 с небольшим добавлением жидкого стекла, а также термостойкий клей. Работы по кладке каминопечи в общей сложности заняли 10 дней. Первый ряд печи декорирован плинтусом, выточенным из кирпича вручную. В такой работе не обойтись без помощников.

Угловой плинтус из кирпича

Процесс кладки кирпичной печи. Смачиваем предыдущий ряд водой.

Наносим глино-песчаный раствор

Разглаживаем смесь под кладку

Укладываем кирпич на раствор

Осаживаем кирпич

Затем выравнивание кирпича по уровню в горизонтальной плоскости

Выравниваем ряд по боковой плоскости

Пятый ряд

Установка топочной дверцы в заводские крепления. Дверца Везувий 224

Для монтажа дверцы используются саморезы по бетону

Монтаж дверцы на короб из нержавеющей стали был бы предпочтительнее.

Дверца хлебной камеры Везувий 270

Варианты установки задвижки

Окончательный вариант установки задвижки

При первой протопке была выявлена недостаточная тяга в печи. Был обследован существующий дымоход и обнаружено заужение горизонтальной части “лежака”, после устранения которого печь заработала как надо.

Первая протопка

Облицовка печи искусственным камнем своими рукамиСмотреть

В состав проектной документации входят:

I. Графическая часть проекта (рабочие чертежи):

• План размещения печи на фундаменте с обозначением размеров и трубного стояка (для больших печей и печей со смещенным трубным стояком);
• Внешний вид;
• Вертикальные разрезы;
• Расход материалов;
• Технические данные печи, камина, барбекю с их особенностями;
• Порядовки печи с изображением в них каждого кирпича и печного литья. Пояснительные выноски;
• Расчеты и графические изображения сложных элементов печи. К проектам, имеющим своды и арки с криволинейными очертаниями, прилагаются графические изображения расчетов опалубок и технология их изготовления;
• Два варианта устройства трубного канала – кирпичный и труба-сэндвич.

Дополнительный графический материал:

• Технология облицовки дымового зуба каминов, футеровки топливников, при наличии ее в проекте;
• Проекты потолочной разделки и выдры.

II. Теоретическая часть проекта:

Технология кладки печей, каминов, барбекю (подробное описание всего комплекса печных работ), в т.ч:

• Состав и приготовление растворов, применяемых для кладки и отделки печей;
• Отделка поверхностей печей и каминов;
• Сушка и ввод печей в эксплуатацию;
• Эксплуатация печей и уход за ними;
• Инструменты и приспособления для печных работ;
• Общие положения при кладке печей;
• Требования противопожарной безопасности.

III. Видеофильм «Кладка отопительно-варочной печи-барбекю»:

По желанию заказчика к любому из проектов прилагается видеофильм, который содержит полный цикл кладки отопительно-варочной печи №202 от фундамента до монтажа трубы-сэндвич включительно. Продолжительность видеофильма 55 мин. Стоимость видеофильма без учета стоимости проекта — 400 руб.

Примечания:

• Используются только авторские проекты, обеспечивающие работоспособность и долговечность печей, каминов, барбекю;
• Все проекты печей, содержащиеся в каталоге, предназначены для топки дровами;
• Объем проектов указан в каталогах;
• Если в описании проекта в каталоге указано «Проект выполнен в 3D», в его состав дополнительно входят:

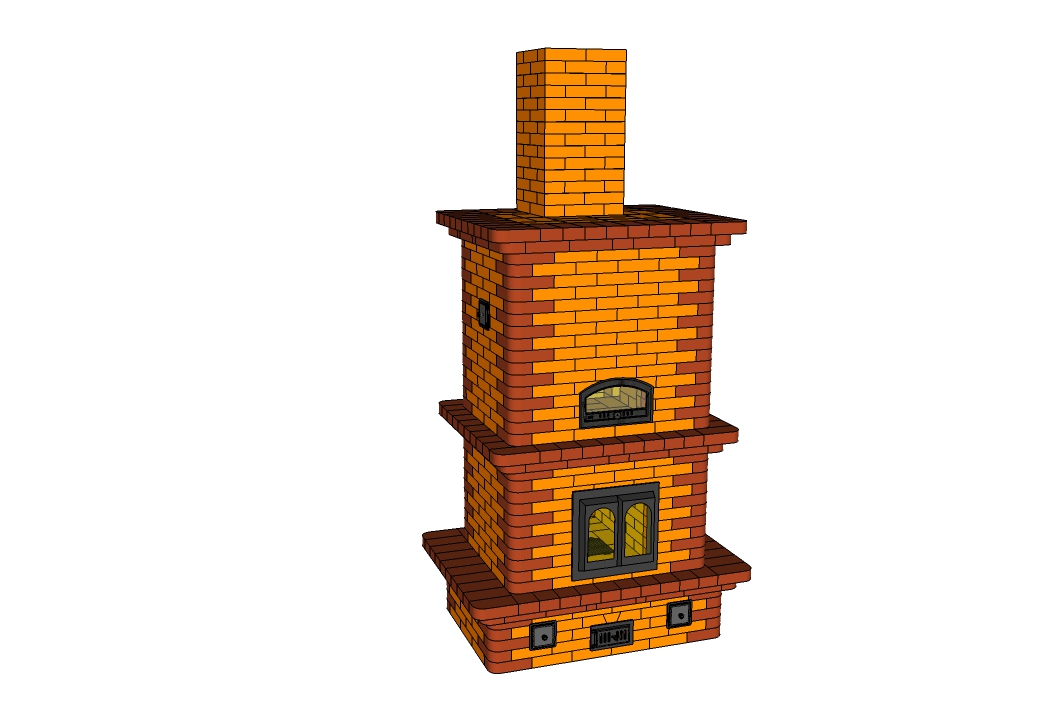

  1. Внешний вид (цветной):

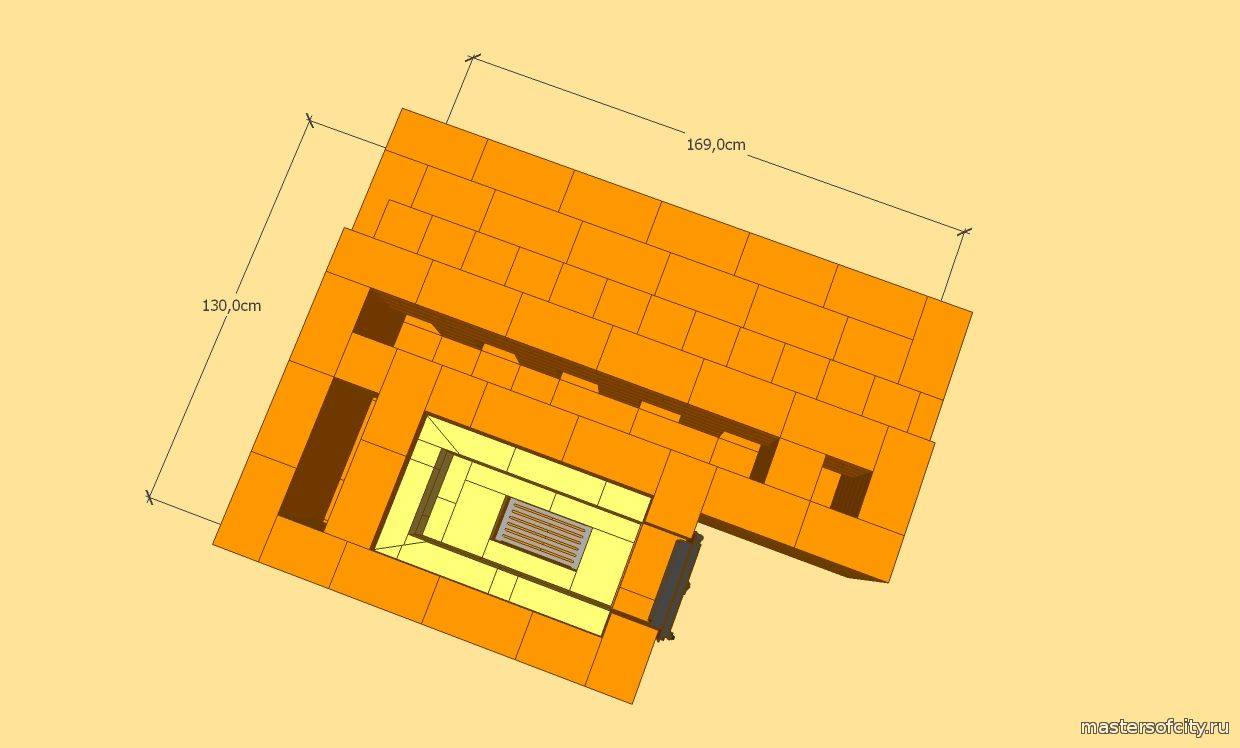

  3D-порядовки с изображением в них каждого кирпича и печного литья (цветные).

Пример выполнения проекта, выполненного в 3D. Остальные проекты из каталога будут переводиться в 3D.

Внимание! Если трубный канал или топочная дверка по их месторасположению не соответствуют расположению потолочного отверстия и планировке помещения или в печных комплексах составные части их следует поменять местами, то по желанию заказчика графическая часть проекта высылается в зеркальном отображении. Скидки: 1. При заказе двух и более проектов, при последующем заказе одного или нескольких проектов предоставляется постоянно действующая скидка 15%.Примечание: если сумма скидки при покупке двух проектов превышает стоимость одного из них, то он прилагается бесплатно

2. При заказе учебного комплекта на приобретение проектов из каталога, предоставляется постоянно действующая скидка 25%

При заказе двух и более проектов, при последующем заказе одного или нескольких проектов предоставляется постоянно действующая скидка 15%.Примечание: если сумма скидки при покупке двух проектов превышает стоимость одного из них, то он прилагается бесплатно. 2. При заказе учебного комплекта на приобретение проектов из каталога, предоставляется постоянно действующая скидка 25%

Скидки: 1. При заказе двух и более проектов, при последующем заказе одного или нескольких проектов предоставляется постоянно действующая скидка 15%.Примечание: если сумма скидки при покупке двух проектов превышает стоимость одного из них, то он прилагается бесплатно. 2. При заказе учебного комплекта на приобретение проектов из каталога, предоставляется постоянно действующая скидка 25%.

По желанию заказчика заключается договор.

Температурный режим для разных видов птицы

Подходящая температура — одно из самых важных условий инкубации, без соблюдения которого вывод птенцов просто невозможен.

Для каждого вида птицы эти показатели сугубо индивидуальны, поэтому при закладке яиц кур, уток, гусей или индейки стоит ориентироваться на следующие значения:

Вид яиц	Требуемая температура в первые дни инкубации, °C	Требуемая температура в последние дни инкубации, °C
Куриные	37,9	37,6
Гусиные	38,4	37,4
Утиные	38,0	37,1
Индеек	37,6	37,1
Перепёлок	37,8	37,5

В целом, самодельный инкубатор — хорошее решение как для тех, кто только пробует себя птицеводстве, так и для опытных фермеров, не желающих тратить лишние средства на приобретение готового оборудования. Оборудовав конструкцию автоматическим переворотом яиц, можно добиться 80–90% выводимости птенцов.

Для углового камина

Как уже говорилось, порядовка является подробной схемой, которая указывает положение каждого кирпича. Кроме того, порядовка во многом упростит вашу задачу и поможет рассчитать необходимое количество кирпичей, которые потребуются вам при строительстве печки или камина, более того, вы сможете избежать лишних растрат.

Порядовка углового камина практически не отличается от простого или классического варианта, вам всего лишь необходимо учесть пару моментов. Одним из таких важных моментов является то, что фундамент должен возвышаться над полом на 10 сантиметров. Такую порядовку вы можете выполнить следуя инструкции.

На первом этапе кладку основания рекомендуется выполнять на глиняном растворе. Продолжайте ее делать до четвертой позиции (ряда), где необходимо разделить камин на два блока, перекрываемые плитой.

Второй этап. Первый блок следует оформить под нишу для поленьев, а второй блок под фронтовой фасад. На следующем этапе рекомендуется использовать огнеупорный кирпич, здесь же следует сформировать основание под печь.

На четвертом этапе после перекрытия самого камина с помощью плиты из твердого металла, например, стали, возведение камина должно происходить по заранее подготовленной схеме вплоть до двенадцатого ряда. Чтобы вся отопительная система работала качественно и без каких – либо сбоев, то для внутренней отделки стенок лучше также использовать огнеупорный кирпич.

На следующем этапе необходимо продолжать кладку, как и в начале, по заранее подготовленной схеме до двадцать седьмого ряда. Если вы хотите сделать дополнительную жесткость, то можете между кирпичами установить железные уголки. Их можно изготовить вручную.

И, наконец, на шестом этапе необходимо сверху постройки сделать задвижки. Угловая кладка камина во многом отличается от классической, но вовсе не является какой – то невыполнимой.

Строение «шведки»

Вид «шведки» с обеих сторон

В данной конструкции печки, можно сказать, самым главным и любимым отделением для многих является камин, который повернут в сторону одной из жилых комнат — это может быть спальня или гостиный зал.

Варочная же плита, топка и духовка находится с противоположной к камину стороны. Таким образом, печь делит дом на две зоны — кухонную и жилую. Под топкой расположен зольник, а в разных частях конструкции размещены камеры для чистки. Печной корпус переходит в дымоход.

Пожалуй, недостатком данной конструкции можно назвать отсутствие водогрейного бака и камеры для сушки. Но, компактность печи позволяет разместить ее в доме, который имеет совсем небольшую площадь, и это можно назвать ее значимым преимуществом.

Необходимые материалы

Для долговечной постройки «шведки» нужно приобрести качественные строительные материалы, причем кирпич нужно покупать с небольшим запасом, чтобы в случае брака или порчи, в нем не было недостачи. Итак, для постройки печи, нужно иметь следующие материалы и металлические комплектующие:

• Красный кирпич (без учета трубы) — 717 шт.
• Белый, силикатный кирпич — 154 шт.
• Колосниковая решетка 20 × 30 см — 1 шт.
• Дверцы камер для чистки 14 × 14 см — 8 шт.
• Топочная дверца 21 × 25 см — 1 шт.
• Поддувальная дверца 14 × 14 см — 1 шт.
• Шкаф-духовка 45 × 36 × 30 см — 1 шт.
• Варочная панель 41 × 71 см — 1 шт.
• Задвижки 13 × 25 см — 3 шт.
• Стальные полосы 50 × 5 × 92 — 3 шт.; 50 × 5× 53 — 2 шт.; 50 × 5 × 48 — 2 шт.
• Стальной уголок 50 × 50 × 5 × 102 — 2 шт.
• Решетка для камина ( ее можно изготовить самостоятельно из арматуры )
• Металлический лист (стелется перед топкой печи и камина) 50 × 70 см — 2 шт.
• Арматура для закладки фундамента.
• Цемент , щебень, песок, глина.
• Доски для сооружения опалубки.
• Лист рубероида, для гидроизоляции фундамента в 2 — 3 слоя
• Стальная обожженая проволока для закрепления дверец.
• Куски асбеста или асбестовая веревка .

Этот вариант «шведки» имеет размеры 102 × 89 × 217 см, камин выдвинут плоскости общей конструкции на 13 см. Фундамент должен быть немного больше самого строения на 10 — 12 см по каждой стороне основания.

Плюсы и минусы конструкции

Несомненными достоинствами современных сооружений является следующее:

• высокий коэффициент полезного действия: даже у самых простых агрегатов он составляет 65%, у сложно-модифицированных – 85%;
• «всеядность», при этом при переходе с одного вида топлива на другое, изменение теплоотдачи и снижение технических параметров не выявлены;
• доступность и экономичность материалов: при возведении используется кирпич, глина и песок;
• пожаробезопасность: огонь горит в глубине печи и угли и дрова не могут выпасть наружу;
• простота обслуживания и эксплуатации: при одном утреннем протапливании, тепло держится 24 часа;
• полезность для здоровья: лежанка согревает и лечит тело, суставы, а пища, приготовленная в русской печи, не имеет канцерогенов;
• многофункциональность: кроме непосредственно топки, можно выполнить варочную плиту, выходящую в кухню и камин на втором этаже.

Одновременно работают три очага – топка, плита на кухне, камин в мансардном помещенииИсточник yandex.net

К недостаткам можно отнести:

• достаточно большие габариты;
• необходимость проведения чисток;
• невозможность использования газа;
• требуется отдельный фундамент;
• обогрев сравнительно небольшого помещения – 50 кв. м.;
• после длительного перерыва требуется постепенный прогрев в течение суток.

Считается, что ещё не все секреты и возможности русской печки раскрыты.

Трудности при постройке

Еще на уровне разработки проекта продумайте все необходимые задвижки: для тяги, для выхода продуктов сгорания, для экономии тепла.

Они должны быть вмонтированы при строительстве и хорошо функционировать при эксплуатации. В противном случае возможны негативные явления:

• выход продуктов сгорания в помещение;
• быстрый вывод тепла и остывание печи;
• неэкономное использование топлива и пр.

Если ваш дом деревянный, и топка располагается близко от стен, необходимо произвести защиту помещения от возгорания. Для этого прокладывают зазоры между стенами и печью несгораемыми материалами. Лучше сделать дополнительный свободный зазор в 2— 3 см.

Если при эксплуатации замечен лишний налет сажи на стенках и уменьшение теплопроводности, проблема — в отделке горнила и печи. При строительстве и отделочных работах не рекомендуется смазывать стены глиной изнутри.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Как сложить простую небольшую печь

Такая компактная и легкая в строительстве печка прекрасно подойдет для отопления небольшого загородного домика, дачи или гаража. Ее конструкция крайне проста и не имеет в себе газовых оборотов, уровень теплоотдачи не сильно высок. Она обогреет помещение максимум в 16 квадратов.

Для такой печи нет необходимости в мощном фундаменте. Вам достаточно произвести укладку щебенки на глубину в 15-20 сантиметров и залить ее бетоном.

Габариты печи составят 2 на 2,5 кирпича, что равно примерно 51 на 64 сантиметра. Ввиду отсутствия поддувальной камеры, необходимо просверлить отверстия в дверце для топки. Особенности строительства:

• Порядовка такой печки несложна. Соблюдайте компановку кирпичей, чтобы кирпич сверху закрывал шов между двумя кирпичами под ним.
• На ряду № 8 начинает сужаться топливник. Для этого используют ¾ кирпича. И в итоге выход из камеры сгорания имеет площадь в один кирпич.
• Девятый уровень кладется также как седьмой. То есть, используется целый кирпич.
• Десятый ярус будет специфичный. Кирпичи на нем ставятся не плашмя, а на ребро, строго по контуру выемки на ряду ниже.
• Поверх десятого яруса кирпичи вновь кладутся традиционно — плашмя. Для его выкладки понадобится два цельных кирпича и четыре ¾. Благодаря такому расположению вы заузите дымовой канал.
• Далее кирпичи вновь ставят на ребро, а дымовой канал делят пополам. В сечении кладка этого уровня будет напоминать восьмерку на калькуляторе. На следующем ярусе кирпичи вновь плашмя. Чередуя метод кладки таким образом, выкладывают пять рядов.
• На следующих четырех рядах кирпичи располагают плашмя.
• На последних двух рядах дымовой ход сужают таким образом, чтобы в сечении его размер был ровно в половину кирпича (12 на 12 сантиметров).
• Ставится дымовая задвижка, к ней крепится стальная труба-дымоотвод.

Виды колпаковых печей

Существует несколько разновидностей колпаковых печей. Их можно условно разделить на группы по тем или иным признакам. По специфике применения:

• отопительные;
• варочные;
• банные;

• камины;
• барбекю, грили;
• комбинированные (отопительно-варочные) конструкции.

Популярностью пользуются отопительно-варочные модели. Они обеспечивают наиболее важные функции — вместе с обогревом есть возможность приготовления пищи. Знатоки утверждают, что качество приготовленных блюд гораздо выше, чем на печах другого типа.

Кроме того, колпаковые печи можно разделить на группы по конструкции:

Одноколпаковая

Это самый простой вариант конструкции, эффективность которого не слишком высока;

Двухколпаковая

Вариант конструкции, обеспечивающий максимальную эффективность.

Сама идея колпаковой печи известна задолго до разработок И. В. Кузнецова. Он лишь довел конструкцию до максимально работоспособного вида, изменил положение и параметры полостей и получил весьма эффективные модели.

Маркировка печей Кузнецова

ИОК. Печь, предназначенная только для обогрева помещений

ОВИК. Отопительно-варочная печь. Ее особенностью является отсутствие огнеупорного кирпича для топки

ОВИК БК. Отопительно-варочная печь с боковым камином

ОВИК ЗК. Отопительно-варочная печь, у которой камин пристроен к задней части корпуса (устанавливается на границе смежных помещений)

ПКИК К. Печь с калорифером

БИК. Модель для бани

РТИК. Русская печь колпаковой конструкции

ОВИК Л. Отопительно-варочная печь с лежанкой

Все модели обладают высоким качеством и эффективностью. Их работоспособность проверена в лабораторных условиях и подтверждена многолетней практикой. Особый интерес пользователей вызывают конструкции, оснащенные варочными поверхностями (ОВИК). Это удобные и практичные модели, обеспечивающие оптимальный температурный режим для приготовления пищи.

Какой вид печи подойдет в вашем случае

Выбор подходящего типа печи производится исходя из нескольких факторов.

1. Параметры помещения — размер, высота потолков, общая конфигурация дома. Если комнаты невелики, приходится соответственно ограничивать мощность и размер печи.
2. Общий стиль интерьера. Для комнат, оформленных в современных стилях (Hi Tech, минимализм) такая печь может показаться чужеродным сооружением. Зато в интерьер в стиле лофт она превосходно вписывается.
3. Необходимость варочных поверхностей. При этом учитывается размещение печи — варочный настил необходим в кухне, но является неуместным в гостиной или кабинете.
4. Финансовые возможности. Размер и сложность конструкции почти прямо зависит от стоимости.

Одним из важнейших моментов следует считать наличие варочной поверхности или духовки — для них требуется определенная мощность нагрева, а также размещение в кухонном помещении. Выбирая подходящую модель, надо тщательно проанализировать свои потребности и соотнести их с возможностями. Только так можно избежать ошибок, подобрать оптимальный вариант.

Какие печи из кирпича бывают

Сложить печь из кирпича — не самое простое дело. Для начала необходима тщательная подготовка материалов, инструментов, планов. Но прежде всего, нужно определиться с тем, какую из многих видов печей вы хотите сделать.

• Отопительные печи. Как понятно из названия, их основная задача — обогрев помещения. Печи такого вида предельно просты, имеют несложную конструкцию и сооружают их недолго.
• Комбинированные печи. Более универсальный тип печей, нежели первый. Они несколько сложнее в строительстве, но обладают не только функцией обогрева помещения. На таких печах можно заниматься приготовлением пищи. В некоторых версиях в них встраиваются даже духовые шкафы.
• Печи-камины. Идеальный тип печи для частного дома или дачи. Обладая непревзойденным внешним видом, они хорошо справляются с отоплением вашего здания. Грамотно построенный и хорошо обработанный камин станет интерьерной изюминкой вашего дома.

Некоторые мастера ранжируют печи не по основной функции, а по форме агрегата: квадратная, прямоугольная, круглый и прочая.

Разумеется, почти любому домовладельцу под силу сделать печь своими руками. Многочисленные схемы и руководства помогут вам сделать это качественно и с минимальными временными затратами. Печь может быть любого размера, формы и предназначения. Однако следует помнить, что главным условием ее успешного строительства будет пожаробезопасность.

Буслаевская печь проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

• дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
• огнеупор – 43 штуки;
• полнотелый кирпич – 382 штуки;
• духовка-шкаф 28х33х50 сантиметра;
• чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
• задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
• решетка – колосник 30х20 сантиметров;
• уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
• сталь – кусок 0,3х0,28 метра;
• полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
• плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

1. Полный ряд.
2. Дверца поддувала.
3. Проем окна для прочистки.
4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
6. Установка ДШ.
7. Укладка огнеупора на ребро вокруг ДШ.
8. Укладка по схеме.
9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
12. Оканчиваются чистки, вмуровывается крепежная проволока.
13. Укладывается колпак.
14. Монтаж перекрытия ВК, при этом вытяжки остаются.
15. Выкладываются печурки по схеме.
16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
18. Кладка выступов.
19. Выполняется дублирование выступов и монтаж уголка.
20. Дымоход БП перекрывается аналогично 19 ряду.
21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Разновидности кирпичных печей

Для вытяжки дыма используют кирпичные или стальные трубы

При выборе модели печи для дома из кирпича с плитой учитывают потребность в готовке и отоплении. На даче больше нужна только плитка для варки, если владелец не живет там круглый год. В доме определяют площадь, которую можно выделить под печь, от этого зависит величина строения.

Учитывают возможность установки печной трубы, способ вывода ее на улицу, вариант прохода сквозь перекрытие. Если дом только в проекте, фундамент для печи предусматривают заранее.

Распространенные виды кирпичных очагов для дома:

• конструкция по шведской технологии;
• малая печка для варки;
• печь Кузнецова.

Для маленькой кухни подходит малогабаритная конструкция. Высота камина или печки с плиткой зависит от помещения и модели.

Шведская печь

Шведская печь

Вариант отличается эффективностью расходования топлива и быстрым нагревом. Используется в небольших домах круглогодичного жительства, или ставится для дополнительного обогрева дальних комнат. Особенность строения позволяет обогревать поверхность пола рядом с конструкцией. В шведку можно вставить котел для организации контура ГВС.

Строение имеет канальную систему, но также снабжено нишами, которые работают по типу колпаков. Сначала прогревается нижняя ниша, затем просторная верхняя полость. Для повышения температуры используют первый, второй и последний жар. Из топки горячий дым поступает вниз, а вместо дымохода под духовкой сооружают переток. Если дрова перегорели, нужно перевести задвижку в закрытое положение.

Малая варочная печка

Малая варочная печь

В малогабаритную печь для отопления встраивают нишу, где располагают варочную плоскость. Во вторую нишу помещают духовку или емкость для подогрева воды. Печь-плита из кирпича используется для сушки продуктов, одежды.

В строении предусматривают отделения:

• топки;
• двух функциональных ниш;
• дымовых каналов;
• поддувала;
• отверстий для обслуживания дымовых каналов и трубы.

Дверки для топки, задвижки, уголки для обрамления используют заводского изготовления, а духовку и нагревательный водяной бак сваривают из металлического листа. Малютку-печь размером 0,64 х 0,51 или 0,89 х 0,51 м можно располагать в углу или по центру кухни. Для отопления смежных комнат такую конструкцию ставят в стенном проеме. Очаг размещают на сплошном бетонном или столбчатом фундаменте.

Печи Кузнецова

Печь Кузнецова

Такие печи носят название колпаковых из-за присутствия в конструкции пустот для сбора горячего дыма. Есть печь с духовкой из кирпича, туда встраивают плитку для готовки, лежанку. Разработаны варианты с одной полостью или строят двухколпаковые печи. Ограниченные полости имеют определенную форму, играют роль разделителей тепла.

Горячий воздух попадает в колпак, задерживается на некоторое время, передает энергию стенкам печи. Используется принцип свободного перераспределения газов, при этом охлажденные потоки опускаются и по короткому каналу подаются во второй колпак. Там дым отдает остатки тепла и по системе трубопроводов выводится наружу.

Предназначение

Уличный камин имеет множество проектов конструкций, причем каждый год домашние мастера предлагают новые идеи. Камины на улице могут выполнять функцию обогрева, приготовления пищи или сочетать две задачи одновременно. Модели могут быть островными или пристенными, если они пристроены к беседке, наружной стене дома или каменному забору. Последний вариант очень интересен, он позволит сэкономить материалы и затраты на строительство, если на участке уже есть прочное и высокое ограждение из кирпича. К нему может быть пристроен угловой или пристенный камин с небольшой вытяжкой.

Дачный камин из кирпича чаще всего делают островного типа, простой П-образной конструкции без высокой трубы дымохода. Для такого варианта лучше заранее обустроить фундамент с площадкой из бетона, уличной плитки или другого прочного негорючего материала. На ней будет удобно разместить стулья для отдыха и другую садовую мебель. Островной камин для дачи можно со временем модернизировать, добавляя новые детали, в конце концов, построив полноценную закрытую беседку с подогревом и барбекю.

Декоративный камин многие применяют при обустройстве интерьера, чтобы не использовать сложные системы с дымосборником, вытяжкой и огнеупорными материалами. Фальш-камин в помещении может работать на основе электрического, газового или водного нагревателя, а для имитации пламени используют искусные картины, электрический свет или свечи. Такой вариант не заменит натурального тепла от горящих дров, но будет смотреться очень эффектно и обойдется намного дешевле, так как не потребует работы опытного печника.

Камин в доме должен, прежде всего, обеспечивать нормальную вытяжку дыма наружу, чтобы в комнате не было сильного запаха и угарного газа. Рассчитывать его размеры нужно исходя из площади комнаты, а для облицовки применять материалы с высокой теплоизоляцией. Если задумано сделать фальш-камин, то используется обычный декоративный кирпич без огнеупорности.

Камины для бани используют для отопления преимущественно уголь, имеют небольшие размеры и простое устройство. У них существует 2 рабочие детали: топка и дымоход. Отличие от традиционной банной печи в том, что топка открытая и тепло для обогрева поступает именно из нее. Кирпичные варианты таких каминов обычно бывают пристенными или угловыми. Из-за большой массы стройматериалов их необходимо устанавливать на массивное основание, если пол в бане недостаточно толстый, то надо позаботиться о дополнительном фундаменте для печки.

https://youtube.com/watch?v=U6wB6xI4DsQ

Особенности конструкции и принцип работы

Печь, которая обеспечивает приготовление пищи, несколько отличается от той, которая дает исключительно тепло в доме. В летнее время печь с плитой придется растапливать, но все выделенное тепло должно пойти на нагревание плиты и сразу быть выведенным. Это достигается путем установки специальной заслонки, которая перенаправляет нагретый воздух по каналам внутри корпуса.

Принципиальное строение всех печей, работающих на дровах, одинаковое. Можно выделить общие элементы, которые выполняют определенные функции.

• Зольник служит емкостью для сбора пепла. Он расположен в нижней части печи и представляет собой камеру с дверцей для удаления пепла. Но эта дверца является еще и поддувалом. Через нее воздух попадает в топку. Положение дверцы задает интенсивность горения топлива.
• Сгорание топлива происходит в топке. В разных моделях печей проектировщики различными способами пытались увеличить долю энергии, превращенной в полезную. Поэтому топки снабжаются различными экранами, фокусирующими излучение. От размеров топки зависит эффективность работы печи, поэтому при самостоятельном строительстве здесь не должно быть самодеятельности. Нужно придерживаться строго установленных размеров.
• Дымоход обеспечивает отвод продуктов сгорания из комнаты. Но, прежде чем дым попадет в дымоход, он проходит по лабиринту каналов внутри печи, отдавая кладке свое тепло. При переключении печи в летний режим, дым после топки сразу проникает в дымоход.

Строительство подходит к концу

• Шиберная заслонка перекрывает дымоход, увеличивая или уменьшая тягу. Но основное ее предназначение заключается в препятствии утечке тепла в атмосферу. После того, как печь полностью прогорит, заслонку совсем закрывают.
• Варочная плита, сделанная обычно из чугуна, нагревается непосредственно от пламени. Но контакт с открытым огнем вреден для любого материала, в том числе, и для посуды, поэтому в топке строят барьер, отсекающий пламя, а после этого барьера устанавливается варочная плита.
• Прочие элементы, обусловленные техническими особенностями определенной модели, могут быть представлены прочистными дверцами, дополнительными каналами, деталями для обустройства духовки и жарового шкафа.

Полезно знать: Какие печи используются для выпечки хлеба, как их строить своими руками

Порядовка и укладка

Подготовительный этап работ

Для того чтобы сложить камин печь Кузнецова своими руками, нам понадобятся следующие материалы:

1. Около 160 килограмм песка;
2. Красный кирпич (рекомендуется использовать исключительно полнотелый)- около 800 штук;
3. Кирпич шамотный- 70 штук;
4. Глина огнеупорная- около 140 килограмм;
5. Дверца из чугуна, которую при необходимости можно изготовить своими силами, используя специальные спаренные стальные листы;
6. Проволока из стали;
7. Колосник или подготовленная арматура;
8. Уголки и задвижки для закрепления всех элементов и частей.

Для того чтобы ознакомиться с процессом порядовки и укладки более подробно, рекомендуем просмотреть видео в этой статье.

Подготовка фундамента

Оптимальным фундаментом станет тот, который строится вместе с домом и является связанным. Если строительство дома уже полностью завершено, необходимо построить обособленный фундамент. Для того чтобы печь была надёжно защищена, фундамент необходимо дополнительно изолировать применив металлические листы или рубероид.

Порядовка и особенности

Печь камин Кузнецова: порядовка и пошаговое руководство:

Для правильного выполнения порядовки, рекомендуется использовать специальный стандартный чертёж, который необходимо перенести в выбранное место и убедиться в том, что дымоход будет в последующем установлен правильно.

Подробная инструкция:

Другие варианты

На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.

Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.

Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.

Достоинства и недостатки

Голландки имеет массу достоинств:

1. В первую очередь, такие печки очень компактные, что позволяет установить их в любом здании.
2. Способны в короткие сроки быстро и эффективно прогреть помещение, при этом остывают они достаточно долго.
3. Для конструирования такой печи не требуется много материалов. Для возведения обычно голландской печи необходимо 650 камней, в то время как для маленькой русской — 1300.
4. Затрат на такую конструкцию будет относительно немного.
5. Несмотря на то, что стенки достаточно тонкие, это никак не сказывается на перепадах температурных режимов.
6. Повысить КПД можно, если пристроить дополнительное оборудование, например, варочную плиту или водонагревательный бак.

Есть и некоторые недостатки печей-голландок:

1. Невысокая производительность: КПД достигает всего 50 %.
2. Функционирует исключительно на дровах, в качестве топлива нельзя использовать солому, камыши, мелкую древесину и т.д.
3. Протапливать печь надо, как минимум, дважды в сутки.
4. После того, как вы закинули топливо и разожгли его, ни в коем случае нельзя оставлять заслонку открытой, поскольку тепло улетучится через трубу и голландка остынет быстро.
