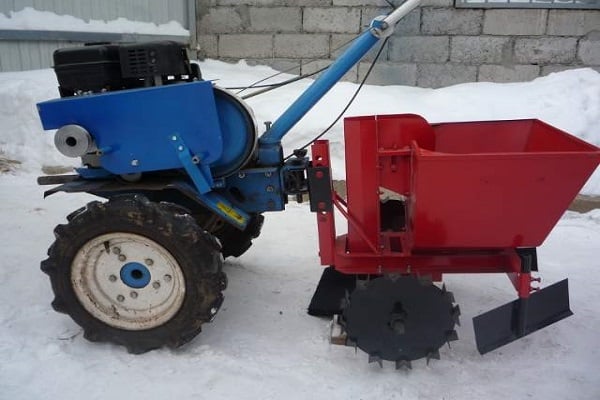

Картофелесажалка для мотоблока: популярные модели, устройство, особенности выбора

Устройство

Картофелесажалку для мотоблока можно спокойно изготовить в домашних условиях, используя достаточно традиционные инструменты, а также те составные комплектующие, которые есть в хозяйстве практически у каждого сельского жителя ( о запчастях и деталях для ксм 4 читайте тут).

Принцип работы и предназначение самодельной картофелесажалки для мотоблока идентичен заводским аналогам, таким как картофелесажалка для минитрактора, для трактора, бомет, л 207, для мтз.

Вообще, данное устройство имеет следующие элементы конструкции, которые нам и нужно будет изготовить:

  • рамная конструкция, на которой будут располагаться остальные элементы агрегата;
  • контейнер, в котором будет находиться посадочная картошка;
  • механизм, который будет приводить в действие систему высадки клубней в лунки;
  • рыхлители, которые выкапывают лунки;
  • колесная база;
  • элементы, которые закапывают лунки, после высадки в них клубней картофеля.

В принципе, это тот минимум, который нужен нам, чтобы изготовить довольно простенькую конструкцию картофелесажалки в домашних условиях.

Сам процесс сборки такого устройства предполагает довольно большой простор для действий, ведь в конструкцию можно добавить дополнительный резервуар, в котором будет находиться удобрение, а также сделать не один, а два элемента высадки клубней.

Конечно, это приведет к утяжелению всей конструкции, немного снижая её маневренность и работоспособность. Поэтому, нужно несколько раз подумать, прежде чем дополнять картофелесажалку дополнительными элементами.

Подробнее о самодельной картофелесажалке для мотоблока смотрите на видео:

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

  • швеллер или уголок для сварной рамы;
  • металлические колеса-зацепы (лучше приобрести готовые);
  • ось для крепления на ней зацепов;
  • набор подшипников;
  • стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
  • звездочки (19-21 зубьев);
  • цепь от газораспределительного механизма ДВС;
  • стальная проволока (3-4 мм).

Из инструментов потребуются:

  • болгарка;
  • сварочный аппарат (достаточно полуавтоматического);
  • дрель (помощнее);
  • компрессор и краскопульт.

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

  • рама – 600×300 мм;
  • диаметр зацепов – 300-310 мм;
  • колея (расстояние между центрами зацепов) – 600 мм;
  • длина цепи семяпровода – 750 мм;
  • расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
  • бункер – 350×400×400 мм;
  • четыре стандартных подшипника 205-го размера.

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки: пошаговая инструкция

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Технологически картофелесажалку можно разделить на три составные части:

  1. Силовой блок.
  2. Бункер для хранения и подачи картофелин под посадку.
  3. Сошники для подгребания земли (для укрытия размещенных в грядках клубней).

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

  1. По скорости прохода и высадки клубней.
  2. По объему бункера, в котором помещается семенной материал (чем мощнее, тем больше картошки).
  3. По обеспечиваемой глубине высадки. От мощности силового агрегата зависит производительность сошников, а точнее, с каким массивом земли они могут работать. Чем мощнее двигатель, тем большим объемом почвы блок может укрывать посаженные клубни.

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

  1. Сначала участок должен быть разрыхлен (вспахан), если это целина, или достаточно его просто продисковать, если землю обрабатывают каждый год.
  2. Затем должны быть нарезаны борозды не менее чем по 40 см в высоту.
  3. Далее в углубления борозд должны быть разнесены удобрения – перепревший навоз или смесь азотно-калийно-фосфорных удобрений.

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

  • кратное увеличение производительности;
  • минимизацию шагов по обработке почвы;
  • одинаковую глубину высадки;
  • обеспечение стандартного расстояния между клубнями;
  • относительную простоту эксплуатации.

Виды приспособления

Для посадки овоща может быть использована ручная картофелесажалка или навесное оборудование для мини-трактора и мотоблока.

Принцип работы ручного вида

Картофельная сажалка — это прекрасный помощник при посадке овоща на участках малых и средних размеров. Принцип работы оборудования заключается в следующем:

  1. Материал для посадки засыпают в приемную емкость.
  2. Сажалку устанавливают на поверхность земли и ногой надавливают на ограничительную планку, как можно больше углубляя лезвие в почву.
  3. После этого убирают ногу из планки-ограничителя. Держась руками за ручку картофелесажалки, ее наклоняют от себя. Это позволяет образовать свободное пространство для приемной емкости. После этого черенок без труда возвращается в исходное положение.
  4. Черенок продолжает находиться в почве, а в это время приводят в действие подвижную ручку. Она открывает приемную емкость, чтобы картофель смог попасть в лунку.
  5. После этого ногу с упорной планки убирают.

Во время посадки приемная емкость может забиваться землей. Ее прочистить очень легко. Для этого достаточно при помощи подвижной ручки проделать движения вверх-вниз. После этого, с емкости, картофель снова сможет выпадать без проблем.

Чтобы овощ распределялся равномерно в почве, рекомендуется использовать сажалку на предварительно обработанном грунте. При этом человек затратит меньше физических усилий.

Механическая картофелесажалка: принцип работы и преимущества

Картофелесажалка для мини-трактора, как правило, оснащено небольшим плугом, который нужен для формирования борозд. Сеялка распределяет клубни овоща равномерно, сохраняя при этом одинаковое расстояние. Окучник рыхлит и засыпает картофель почвой.

Преимущества сажалки

Фермеры и огородники-любители ценят приспособление за:

  • время на посадку культуры сокращается в разы;
  • между посажеными клубнями выдержано одинаковое расстояние;
  • автоматическое формирование борозд и засыпка картошки;
  • легкий вес устройства;
  • компактные размеры приспособления;
  • сажалка своими руками для мотоблока имеет приемлемую стоимость.

Несмотря на массу достоинств, приспособление имеет еще и недостатки. Управлять сажалкой для картофеля, сделанной своими руками, сложно. Для этого понадобятся сразу два человека. Подобный подход облегчает высадку картофеля.

Картофельная сажалка для мини-трактора своими руками будет хорошо работать только на подготовленной почве. Если грунт слишком плотный, это может стать причиной залегания картофелесажалки набок. Из-за того, что лезвие будет плохо погружаться в грунт, человек не сможет посадить культуру. На это уйдет много времени и сил. Перед посадкой почву следует подготовить, распушив ее.

Самодельная картофелесажалка для мини-трактора

Однорядные и двухрядные картофелесажалки работают с мини-тракторами мощностью 18-25 лошадиных сил. В классическом исполнении картофелесажалка для трактора состоит из бункера для клубней, рамы, сошки-плуга для рытья борозды, креплений конвейерного типа для захвата клубней и дисков для заделки борозды.

Алгоритм работы:

  1. Сошка-плуг формирует борозду.
  2. Направляющие конвейера достают клубень из бункера и забрасывают в борозду.
  3. Диски засыпают канавки.

В зависимости от мощности имеющегося трактора и объема посадочных работ картофелесажалку можно сделать как однорядной, так и двухрядной.

Изготовление

Начинают с установки рамы, изготовленной из швеллера 8 размера. К раме крепят лонжероны с поперечинами для образования каркаса.

Затем спереди каркаса сваркой устанавливают крепления для соединения с мини-трактором и приваривают к лонжеронам металлические элементы для крепления бункера. Внизу рамы монтируют сошник-плуг и колесную ось.

Бункер-емкость для картофеля выпиливают из фанеры и соединяют металлическими уголками. Для предотвращения повреждения картофеля, бункер желательно обить мягким материалом.

В принципе, бункером может стать любая емкость, например, бак от старой стиральной машины.

Колеса картофелесажалки должны быть широкими, чтобы не создавать излишней нагрузки на почву. Некоторые дачные умельцы советуют делать колеса из старых газовых баллонов, разрезанных поперек, и с приваренными на внешнюю сторону полосками металла для лучшего сцепления с почвой.

В качестве сеялки выступает металлическая труба с диаметром от 10 см, обрезанная по высоте.

Для картофелесажалки в паре с мини-трактором желательно предусмотреть и место помощника, который будет контролировать процесс.

Автор статьи:Евгений Попов руководитель и главный редактор сайта. Потомственный огородник и агроном

Картофелесажалка

Но картошку, перед тем как выкопать, необходимо изначально посадить. Лопатой это делать долго, потому есть потребность в автоматизации этого процесса. Для этого необходима картофелесажалка.

От производителя

Официально от производителя картофелесажалок не предусмотрено сморгонским заводом. Однако благодаря универсальности МТЗ-09Н всегда можно подобрать продукцию других производителей.

Аналоги

Тут представлены универсальные картофелесажалки, которые хорошо совмещаются с любым мотоблоком МТЗ.

Картофелесажалка КСП-02

Принцип работы этой картофелесажалки основан на переднем плуге, который выкапывает борозды для посадки картофеля, затем через определенный шаг времени транспортная лента кладет картофель в землю, а потом два диска в конце закапывают борозду. Благодаря этому можно посадить картошку любых размеров на фиксированную глубину.

Особенности картофелесажалки КСП-02:

  • В бункер можно загрузить 20 кг картофеля, что практически равняется двум ведрам.
  • Глубина посадки регулируется погружением переднего плуга от 5 до 18 см.
  • Транспортная цепь способна захватить картошку размером от 2 до 5 см.
  • Шаг посадки можно отрегулировать 19, 21 ил 28 см.
  • Высаживается картофель благодаря элеваторной цепи со специальными корзинами для картофеля.
  • Размер колеи регулируется от 52 до 62 см.
  • В комплекте с картофелесажалкой идут грунтозацепы размером 34 см в диаметре и 11 см в ширину.
  • Рабочая скорость мотоблока МТЗ 09н с картофелесажалкой не должна превышать 4 км/ч.
  • Весит это оборудование 27 кг.

В комплект входит универсальная сцепка, которая позволяет агрегатировать картофелесажалку с мотоблоком МТЗ-09Н, а также проводить регулировку размера угла погружения плуга и располагать картофелесажалку под углом по отношению к мотоблоку.

Картофелесажалка КС-1

Это еще один вид картофелесажалки, принцип работы которой схож с предыдущей моделью.

Особенности картофелесажалки КС-1:

  • Больший бак для картошки (можно за раз погрузить 40 кг).
  • Вместо вращающихся дисков, траншея закрывается обычными стальными пластинами.
  • Расстояние между высаженными клубнями фиксированное и составляет 25 см.
  • Производительность работы мотоблока МТЗ совместно с КС-1 составляет примерно 0,2 га/ч.
  • Но зато сцепка происходит с мотоблоком МТЗ-09Н напрямую без переходника.

Видео обзоры

Обзор работы картофелесажалки КСП02 на мотоблоке МТЗ

https://youtube.com/watch?v=3V6y2z9hO5k

Работа картофелесажалки вместе с бункером для удобрений на мотоблоке МТЗ

Вот несколько отзывов с форумов, касательно работы картофелесажалки с мотоблоком МТЗ-09Н.

Григорий:

«Главное правильно настроить глубину погружения плуга. Обычно лопата погружается в землю на 8-10 см. Следовательно, и плуг должен опускаться на такую же глубину. Во-первых, этой глубины достаточно для нормального прорастания картофеля, во-вторых (если нет картофелекопалки) потом доставать из земли ее будет легче»

Леон:

«Купил я картофелесажалку, но со стальными пластинами сзади для закапывания. В итоге пришлось переделывать на вращающиеся диски, поскольку пластины просто выступали в роли якоря, и приходилось постоянно их приподнимать, а при весе моего МТЗ, более 150 кг плюс эта каратофелесажалка килограмм 20, сильно не натягаешься. Соорудил диски из металла, скрепил болтами, крутиться на ура»

С приходом весны у владельцев дач, земельных и приусадебных участков наступает жаркая пора. Необходимо провести массу тяжелых работ по обработке земли и посадке семян, рассады и саженцев. К таким видам работ раньше относилась и посадка картофеля, которая производилась преимущественно вручную. Однако, теперь после того как в продаже стали широко доступны мотоблоки, типа «Салют», «Нева», «МТЗ» и многие другие, а также различное навесное оборудование, в частности, и картофелесажалка для мотоблока, сельхозработы стали намного легче.

Технические характеристики

Если взять любую картофелесажалку, то конструкция будет в основном схожей:

  • основная рама с порой приводных колес;
  • емкость для загрузки картофельных семян для высадки;
  • сошники необходимые для проделки борозд под посадку семян;
  • один или несколько высаживающих кронштейнов, с чашечками или ложками;
  • закапыватели борозд.

Сошники

В остальном отличия моделей только в наличии дополнительных регулировок и функций картофелесажалки. Принцип действия у всех моделей одинаковый.

Из ковша семена попадают на чашечку, затем аккуратно располагаются в бороздах, а после чего закапываются, формируя следом рядок. Расстояние между клубнями регулируемое, от 20-40 см., а расстояние между рядками чаще всего 60 см.

2 MBS

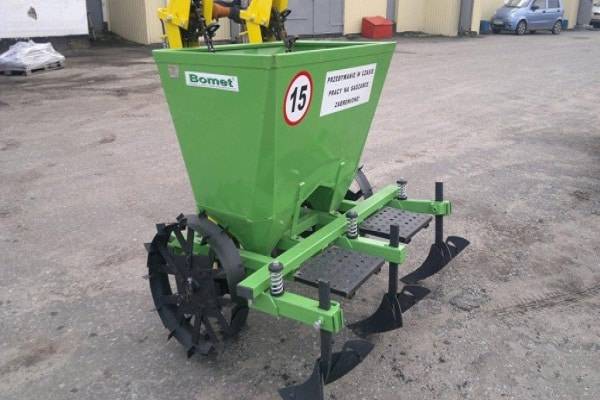

Картофелесажалка 2 MBS – 1, подходит для минитрактора, мощность – 4,8 кмч,

  • однорядная садит на глубину от 80-120 мм,
  • в наличии два бака для семян и удобрений,
  • объем бака для семян – 40 кг,
  • расстояние между клубнями – 25-27 см,
  • рабочая производительность – 0,1-0,3 гектара,
  • мощность трактора нужна – 12-18 лошадей, вес – 102 кг

2 MBS

КС – 2МТ

Агрегат КС – 2МТ, подойдет для типового трактора МТЗ-132Н. Модельный ряд МТЗ можно изучить тут.

  • два бака для посевных семян и удобрений;
  • двухрядная, ширина регулируется от 65-75 см;
  • вес картофелесажалки – 115 кг.

КСМ-1

Модель КСМ-1 – подходит для тракторов, мощность которых от 10-20 лошадей, выработка картофелесажалки – 0,1 – 0, 14 гектар в час.

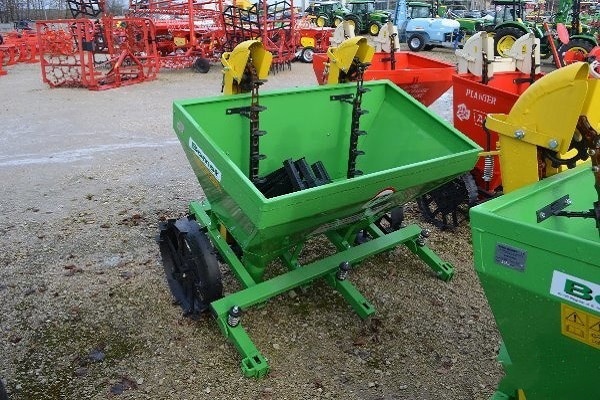

S- 239, S-239-1

  • двухрядные весом 205 -223 кг;
  • глубина высадки семян картофеля – от 6 до 12 см;
  • регулировка расстояния между клубней – 29-32 см;
  • максимальная загрузка картофелем до 180 кг;
  • рабочая производительность – 0,3 – 0, 45 гектар;
  • рабочая скорость – у S- 239 равна 4-6 кмч, у S- 239 -1 равна 12кмч.

Л – 201

  • ширина между рядов на выбор – 62,5, 70, 75см;
  • вместительность бака – 250 кг;
  • рабочая скорость – 10 кмч;
  • рабочая производительность – 0,57 – 1,14 гектар в час;
  • вес агрегата 380 кг.

Делайте правильный выбор, изучив все характеристики картофелесажалок.

Посадка картофеля

Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.

Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.

В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.

Originally posted 2018-03-28 15:01:11.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

  • Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
  • Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
  • Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
  • Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
  • Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Правила эксплуатации

При работе с косилками необходимо соблюдать несколько правил эксплуатации:

  • Перед работой проверить крепление ножей;
  • Смазать вращающиеся элементы, чтобы они свободно крутились;
  • Остерегаться летящих камней и других твердых частиц;
  • Запрещается направлять косилку вперед, если перед мотоблоком расположен человек или стеклянные конструкции;
  • При длительной эксплуатации косилки рекомендуется использовать адаптер. Это поможет уменьшить физическую нагрузку на оператора, и скос растений станет намного проще. Однако использовать адаптер и косилку следует только на ровных участках земли.

КЛАССИФИКАЦИЯ СЕЯЛОК

Используемыми для классификации сеющих механизмов признаками являются способ посева, уровень функциональности устройств и вариант агрегирования с тракторными тягачами.

В зависимости от вида посева семян посевные комплексы делятся на:

  • Рядовые – производящие сев сплошными рядами с различным расстоянием между семенами и линиями посева;
  • Квадратно-гнездовые – заделывающие группы семян в вершины прямоугольных или квадратных участков почвы;
  • Размещающие семенные гнезда в рядах – гнездовые;
  • Предназначенные для широкорядного сева с точным размещением семян на равном расстоянии друг от друга – пунктирные;
  • Разбрасывающие семенной материал или удобрения на поверхности почвы – разбросные.

Среди имеющих различный уровень функциональности механизированных сеющих комплексов выделяют:

  • Применяемые для посева большого количества сортов и разновидностей растений универсальные;
  • Специализированные агрегаты, с областью применения, ограниченной семенами одного или нескольких схожих между собой видов культурных растений;
  • Комбинированные посевные машины, оснащенные туковысевающими устройствами для внесения в почву удобрений.

Агрегирование посевных комплексов с тракторными тягачами производится с использованием прицепных устройств (прицепные сеялки) и навески базового шасси (навесные механизмы).

Используемые в аграрной индустрии постсоветских стран посевные агрегаты представлены большим количеством моделей сеялок, среди которых сеялки-культиваторы, стерневые машины «Омичка», навесные комплексы для посева зерновых и овощных культур с высокой точностью, пропашные, свекловичные, травяные, пневматические точного высева, дисковые, кукурузные и другие устройства.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Посадка картофеля – трудоемкий процесс, особенно если нужно обработать почву большой площади. Чтобы облегчить задачу, огородники используют мотоблок. С помощью этой техники посадка картошки не забирает много времени, а обработать огород площадью в 5-6 получается за несколько часов.

Картофелекопалка для мотоблока Нева

Мотоблок Нева поможет не только посеять и ухаживать за картошкой. Он ещё поможет и выкопать из земли её.

Есть несколько вариаций картофелекопалок.

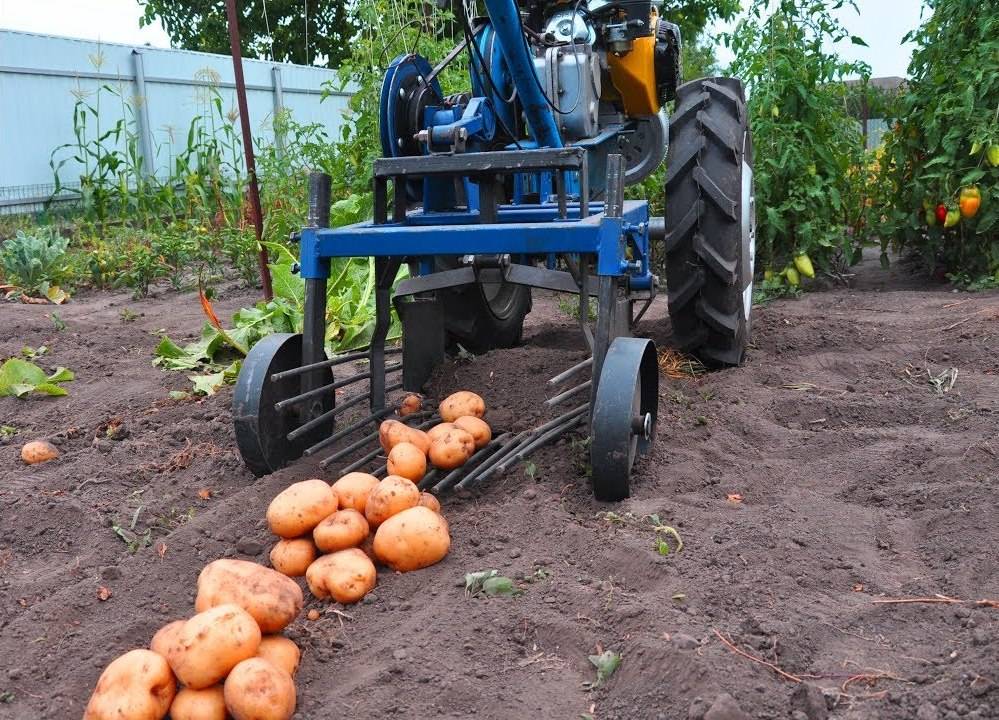

Вибрационная картофелекопалка

Первая из них вибрационная в основе его работы стоит режущий нож и решётка (грохотный механизм).

При помощи шарикоподшипников через приводной ремень создаётся вибрация грохота относительно ножа.

После обработки земли остаётся только собрать их с земли.

Данный вид оборудования так же отличается следующими преимуществами:

  • Очень часто данная модель применяется при уборке чеснока, свеклы или лука.
  • Глубину, на которой следует копать, можно с лёгкостью регулировать.
  • Скорость движения во время работы в среднем составляет 1-2 кмч.
  • Одновременно выкапывается один ряд плодов.

Картофелекопатель навесной КНМ

Их работа заключается на достаточно простой схеме. Полоз позволяет направлять работу устройства, а лемех позволяет выкапывать картофель и регулировать уровень наклона.

Затем эта конструкция соединяется с мотоблоком и приводится в действие.

Максимально полоз можно опустить на 22 см в землю. А ширина захвата регулируется вплоть до максимальных 25 см.

Существенным минусом является тот факт, что регулировку придётся проводить вручную.

Картофелекопатель серии КВ-2 и КВ-3

Картофелевыкапыватели серии КВ-2 или КВ-3 являются более простыми модификациями, которые предназначены для мотокультиваторов «НЕВА» МК70 и МК80Р.

Они просто выкапывают картошку при помощи специального конусного приспособления. При этом скорость движения может достигать от 2 до 5 кмч. Что в два раза быстрее, чем в вибрационных.

Но и результат здесь не много хуже, поскольку картофель не полностью очищается от остатков почвы.

В заключение о картофелекопалках

Трудоёмкость ручного процесса и автоматизированного просто несравнима. В этом и плюс всей техники, которая изобретается. Она предназначена для автоматизации и облегчения нашего повседневного труда.

В своём большинстве случаев картофелекопалки просты и интуитивно понятны. Для обращения с ними нет необходимости проходить какие-то курсы. Однако навыки обращения с данным видом техники всё-таки необходимы.

Уборку картофеля следует проводить исключительно в сухом грунте. Поскольку в этом случае не происходит налипание грязи на нож. Иначе он просто засорится и перестанет функционировать.

Во всём остальном её работа интуитивно понятна.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
