Как правильно выбрать и применять клеммы для соединения проводов

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

1. Во время эксплуатации они не требуют никакого технического обслуживания.
2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
3. Соединение не требует дополнительной изоляции.
4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
7. Зажим соединительный Ваго обладает компактными размерами.
8. При необходимости соединение можно с лёгкостью переделать.
9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Правила работы с изолированными наконечниками

обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!. изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила

В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру

соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

https://youtube.com/watch?v=gdxORC47Esk

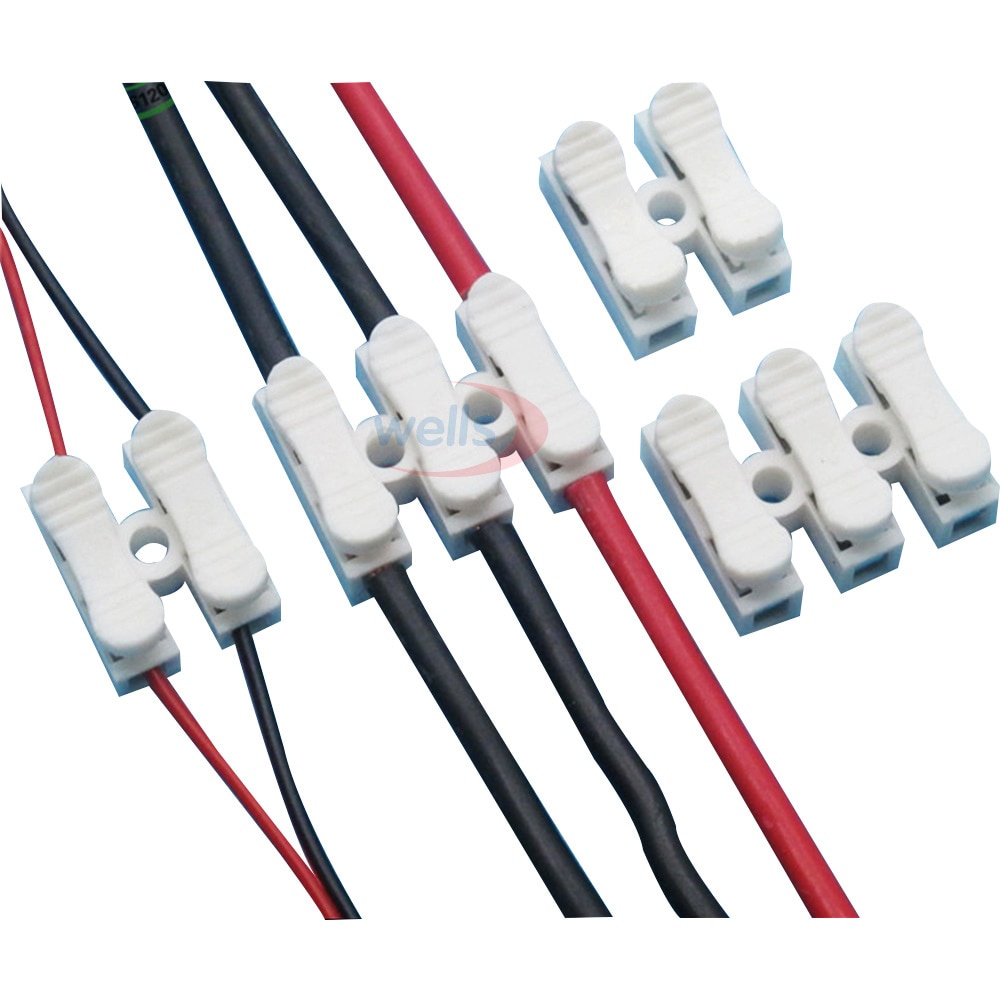

Соединение проводов самозажимными (пружинными) клеммами

Ну и в завершение, рассмотрим наиболее простое, достаточно эффективное, удобное, а главное быстрое соединение проводов – самозажимные (пружинные) клеммы. Большое распространение получили пружинные клеммы фирмы Wago , которые позволяют выполнять соединение проводов:

• не обладая какими-либо специальными навыками;
• нет необходимости в покупке специальных инструментов (паяльник, сварочный трансформатор, пресс-клещи);
• у некоторых клемм Wago, есть специальная паста, которая позволяет соединять медные и алюминиевые провода и препятствует окислению;
• не нужно дополнительной изоляции;
• быстрая разъемность соединения (отжал рычажок и вытащил нужный провод).

Клеммы Wago  выпускают для соединения проводов и кабелей от 0,75 до 4 кв.мм., количество соединяемых проводов от 2 до 8. Клеммы Wago

Придумали клеммники Wago в Германии. Пожалуй самый существенный минус – это их цена, средняя стоимость клеммника Wago на 3 провода, будет примерно около 11-12 рублей, поэтому если распределительных коробок очень много, то и суммарная стоимость клеммников Wago выйдет немалая. Не стоит использовать клеммы Wago при электромонтаже проводки с нагрузками более 16 А. Их вообще, лучше применять максимум на линии освещения для электропроводки в частном доме или квартире, и выбирайте клеммники Wago с запасом, как минимум на ступень выше.

Это основные способы соединения проводов, у каждого из способов есть, свои сторонники и противники, которые готовы спорить до бесконечности о лучшем способе соединения проводов. На мой взгляд, многое зависит от ситуации, где и как необходимо соединить провода, наличие времени на электромонтаж, и где-то можно обойтись клеммниками, а где-то только сваркой.

Видео. Сравнение сопротивления соединений проводов: скруткой, сваркой и клеммниками.

Из видео можно сделать следующий вывод, что соединение проводов пайкой и сваркой имеют одинаковые сопротивления. То есть по физическим свойствам они одинаковы, но соединение проводов пайкой или сваркой позволит замедлить химическую реакцию окисления проводов и сохранит целостность соединения провода на долгие годы

И если есть возможность, то лучше, конечно, использовать соединение проводов пайкой, сваркой или опрессовкой.
Важно при этом помнить, что алюминий окисляется быстрее, чем медь, и окисная пленка на поверхности алюминиевого провода, имеет более высокое переходное сопротивление, чем у медных проводов. Это ухудшает токопроводимость соединения (контакта) и приводит к его нагреву

Спасибо за внимание

Процесс соединения проводов

Для того, чтобы в домашних условиях самостоятельно соединить провода, необходимо приобрести следующее оборудование:

• клеммы.
• провод, или как его называют специалисты, витая пара, который имеет 8 жил и различается по цветам: изумрудный, бурый, лазурный, морковный;
• острый нож для того, чтобы зачистить провод;
• инструмент для обжима кабеля;
• фигурную отвертку;
• дрель;
• короб для установки;

Для того, чтобы правильно подключить розетку, необходимо поэтапно выполнить определенные действия:

1. Обрезаем концы провода с помощью острого ножа.
2. Зачищаем провод при помощи лезвия.
3. Складываем все проводки параллельно друг другу.
4. Закрепить провода наконечником таким образом, чтобы проволоки выступали примерно на 1 сантиметр.
5. Вставить наконечник в клемму и зафиксировать с помощью винта.
6. Провести провод вдоль пола (если же существует необходимость можно скрыть его в коробе или готовых стробах);
7. Если кабель скрыт, следует установить короб для монтажа (с помощью дрели сделайте небольшое отверстие в стене, в которую следует установить короб, используя саморезы и дюбеля);
8. При открытом способе проводки, монтируют кабель к стене при помощи скоб, либо с помощью пластикового короба.
9. После вышеперечисленных действий, подключаем электричество и проверяем правильность соединения всех элементов.

Если работа завершена, но подключение к электрической сети не произошло, следует проверить качество выполненной работы. Во избежание такой проблемы, следует работать со специальным тестером для кабеля.

После положительного результата проверки подключения к электричеству, можно приступить в фиксации розетки. Обязательно следует аккуратно поместить кабель в коробке, после чего прикрепить розетку шурупами. В конце работы можно украсить розетку декоративной накладкой.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Преимущества и недостатки коммутации клеммами

При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

• конструктивное разнообразие соединителей;
• возможность демонтажа и ремонта;
• простота, скорость и доступность установки;
• электробезопасность, корпус из диэлектрика предохраняет от поражения током;
• устойчивость к механической нагрузке и вибрации;
• возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

• выделение дополнительного места в щитках и распределительных коробках;
• высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Особенности монтажа

Соединение проводов и кабелей с помощью клеммника, дело достаточно простое, не требующее каких-то специальных навыков. Подбирается нужная колодка с ячейкой наиболее подходящего размера, после чего внутрь вставляются жилы, зажимаемые винтами.

Предварительно с концов жил снимается изоляция, на расстоянии 5-7 мм, после чего вся токопроводящая поверхность тщательно зачищается. Многосекционные колодки при необходимости разрезаются на требуемое количество сегментов. В винтовые устройства не рекомендуется зажимать алюминиевые провода, поскольку такие жилы могут быть передавлены винтом.

Если же все-таки возникла необходимость соединения и подключения алюминиевых жил именно этим способом, в этом случае при затягивании винтов нужно соблюдать особую осторожность. Следует учитывать, что алюминий считается текучим материалом, и через некоторое время под действием значительного давления контакт ухудшается и постепенно пропадает совсем

В такой ситуации велика вероятность перегрева и даже возгорания проводника. В связи с этим, рекомендуется все соединения с алюминиевыми жилами подтягивать не реже одного раза в год.

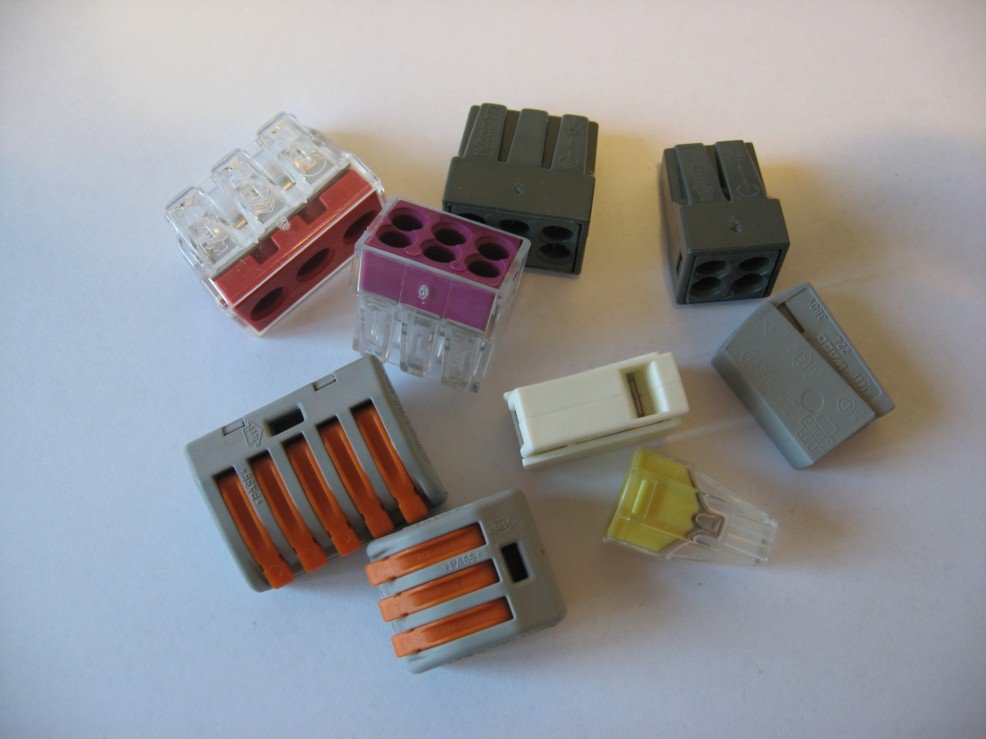

Самозажимные клеммники WAGO: плюсы и минусы конструкций

Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.

Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.

Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.

Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.

ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.

Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.

Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.

Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Как можно соединять проводку

Делают это несколькими способами. Выбор метода зависит от толщины, числа жил и металла проводника, вида изолирующего материала и условий эксплуатации соединения.

На практике провода соединяют:

1. Скруткой. Способ простой, не требует специальных инструментов — выполняется с применением плоскогубцев и ножа. Обеспечивает надежное соединение, хорошо сопротивляется вибрации. Не рекомендуется для скручивания разных по диаметру проводников. Не подходит для жил из различных материалов, многожильных кабелей.
2. Сваркой. Метод, как и клеммные зажимы, отличается надежностью, прочностью, долговечностью соединения. Обеспечивает полное сливание проводников, оптимальное сопротивление места сращивания.
3. Пайкой. Относится к надежным и прочным видам соединений. Гарантирует эффективную работу механизмов, безопасность людей, которые их эксплуатируют. Подходит для устройств, не нагревающихся сильно при работе.
4. Опрессовкой с использованием гильз. Способ, чем отличаются и соединительные клеммы, доступный для бытовых условий, простой.
5. С применением болтовых контактов. Метод обеспечивает надежное соединение жил из разного металла.
6. Винтовыми, пружинными клеммами или клеммными колодками.

Скрутка. Концы соединяемых жил зачищают, снимая изоляцию на участке длиной не меньше 5 см. Зажимают пассатижами и, выполняя вращательное движение, перекручивают. Скрутку загибают в сторону и изолируют, обматывая плотно изолентой или закрывая термоусадочной трубкой.

Смотрите это видео на YouTube

Пайка. Начинается процесс с зачистки и скрутки проводов. Затем подвергают лужению канифолью и заполнению припоем. Последний — свинец или олово при пайке медных проводов; цинк с медью, алюминием или оловом — алюминиевых.

Сварка. Соединение проводников возможно одним из ее видов:

• лучевой;
• дуговой;
• плазменной;
• точечной;
• ультразвуковой;
• торсионной.

Метод сложный, предполагает использование сварочного аппарата, требует от электромонтажников соответствующей квалификации.

Опрессовка гильзами. В методе используют гильзы из мягкого металла. В них заводят зачищенные концы жил, затем трубку обжимают в тисках или плоскогубцами.

Соединение клеммами, клеммными колодками. Способ, наиболее легкий в реализации, обеспечивает надежный монтаж электросети. В нем используют простые клеммы для соединения с корпусом из диэлектрика и соединительного элемента из латунного сплава или меди. Метод позволяет соединять проводники из разных металлов без их непосредственного контакта.

Гильзы

Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.

В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:

1. Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
2. Обжим в месте соединения не способствует повышенному сопротивлению.

Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

• безопасность соединения;
• исключается возникновение искры;
• долговечность и надежность в процессе работы;
• высокая степень жесткости;
• простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка

Во время монтажа важно знать, как соединить провода в распределительной коробке

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

1. В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
2. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
3. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Продукция компании «Legrand»: преимущества и правила монтажа

В качестве изолятора выступает полипропилен, способный выдерживать температуры от минус 25 градусов и до плюс 100 градусов по Цельсию. Материал отличается устойчивостью к воздействию открытого огня. Особенности конструкции гарантируют стабильную работу изделия на протяжении заявленного производителем срока эксплуатации.

Преимущества клеммников «Legrand»:

1. Конструкция отличается высокой механической прочностью.
2. Расширенный ряд типоразмеров, что позволяет соединить провода с сечением до 25 мм2.
3. Возможно использование в слаботочных и силовых цепях в помещениях любого назначения.
4. Вариации цветовых решений в изоляции клеммников упрощают процесс различия проводов и соединений в зависимости от назначений.
5. Контроль над качеством изделий в процессе производства с тестированием на каждом этапе, что подтверждают сертификаты на продукцию.

Стоит отметить, что надежным соединение проводов с помощью клеммников «Legrand» будет только при условии проведения грамотного электромонтажа

Важно учитывать следующие моменты:

1. Во время соединения проводов из меди и алюминия с помощью клеммных изделий нужно исключить их контакт в полости.
2. При монтаже соединения с использованием клеммника в коммутационную коробку нужно позаботиться об исключении напряжений и нагрузок механического характера, вызывающих ослабление контакта.
3. Каждые 10-12 месяцев нужно проверять соединение, подтягивая его до нужного напряжения.

Монтировать соединительные изделия нужно по следующему алгоритму:

1. Выполнить зачистку провода (длина должна быть равна половине длины металлической шины).
2. Вывинтить прижимной винт и установить проводник в полость клеммника.
3. Затянуть прижимной винт для надежного контакта шины клеммника с проводником.

Изделия «Legrand» реализуются в виде состоящего из 12 винтовых клемм блока с показателями тока и номинального напряжения, связанными с сечением коммутируемого провода. Для работы нужное число клемм легко можно отделить от основного блока с помощью ножа.

К минусу изделий можно отнести необходимость их ежегодного обслуживания.

Традиционные коммутационные устройства

Клеммники, в отличие от клемм, которые являются неотъемлемой частью проводников, выступают в качестве приборов для коммутации проводов:

• изолированных;
• оголённых;
• с зафиксированными клеммами.

Материал:

• керамика – для установок с особым температурным режимом или нагревательных устройств

• полипропилен – для осветительных приборов

• полиамид – в колодках усиленной нагрузки

• карболит – для авто и устройств с высокими вибрационными нагрузками

• поливинилхлорид – в слаботочных соединениях

• текстолит и эбонит

Винтовые клеммники

Электромонтажные (строительные)

Выполнены в виде стальных или латунных гильз, оснащённых зажимами с винтами и вмонтированных в негорючую полимерную колодку. Допустимая нагрузка соединяемых проводов сечением до 35 мм² до 100 А. Допустимое напряжение до 600 В. Монтируются в машине для установки предохранителей, защищающих линию установки клеммника и отходящие присоединения.

Преимущества:

• простота работы;
• надёжность контакта;
• подходят для транспортных средств;
• минимальная цена.

Недостатки:

• возможность раздавливания винтом проводов при установке из-за мягкости алюминия или меди;
• высокая вероятность перегрева с последующей потерей контакта;
• необходимость применения латунных наконечников для многожильных медных проводников;
• постепенное ослабление прижимной силы винта с необходимостью периодической проверки крепления.

Барьерные

Выполнены в виде медных или латунных пластин, установленных в гетинаксовый корпус. Допустимая сила тока при рабочем напряжении до 1 кВт составляет до 200 А. Сечение кабеля может достигать 100 кв.мм. Обычно применяется на мощных силовых установках.

Преимущества:

• надёжный контакт соединения;
• разборность конструкции;
• упорядочивание проводников;
• крепление на приборную панель, din-рейку, печатную плату;
• наличие оргстекла для защиты от коротких замыканий или случайных контактов;
• визуальный контроль состояния соединений.

Недостатки:

• повышенное переходное сопротивление;
• длительность установки;
• необходимость оснащения проводников наконечниками для надёжного контакта.

Зажимные клеммники

Самозажимные

В твёрдом полимерном корпусе находится прижимная металлическая пластинка с латунным покрытием, срабатывающая при установке проводника до упора. Затем оголённая жила надёжно придавливается к лужёной шине.

Преимущества:

• простота установки;
• надёжность соединения;
• хорошее упорядочение;
• низкая цена;
• возможность соединения медь-алюминий;
• с функцией улучшения контакта при нагреве.

Недостатки:

• применение для крепежа кабеля небольшого сечения не больше 4 мм²;
• невысокое значение допустимого тока до 25 А, ограничивающее использование на мощных сетях;
• невозможность применения многожильных проводов из-за невысокой жёсткости при проталкивании через пластины.

Пружинные

В полимерном корпусе размещены две контактные пластинки из латуни. Одна подвижная, а вторая жёстко закреплена. После установки проводника подвижный контакт опускается с постановкой на защёлку. Установленная пружинка поджимается, обеспечивая нажим и надёжное соединение.

Преимущества:

• простой монтаж и замена;
• предотвращение случайного контакта;
• допустимость соединения разных материалов – алюминиевых и медных;
• возможность использования многожильных проводов;
• наличие контакта для выносного заземления.

Недостатки:

• возможность ослабления давления пружинки с течением времени или в результате нагрева;
• подходят для проводов с небольшим сечением не больше 2,5 мм²;
• применение для токов с невысоким значением до 25 А.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Клеммы для соединения проводов: преимущества и недостатки, требования, правила выбора

Для применения иных технологий нужно приобрести специальный инструмент, освоить рабочие действия. Некоторые виды клемм создают надежное соединение без применения дополнительных приспособлений.

Универсальный съемник изоляции

Вместо этого инструмента можно использовать нож. Лезвие направляют под острым углом к проводнику, чтобы не повредить его. Также понадобится отвертка, если в клемме установлен винтовой зажим.

Минимальные первичные затраты дополняются отсутствием энергетических затрат, безопасностью, быстротой. Самой конструкцией клемм для соединения проводов предусмотрена хорошая электрическая изоляция, дополнительная защита от механических повреждений.

Единственным существенным недостатком можно назвать необходимость приобретения клемм для соединения проводов. Но надо не забывать, что в альтернативных методиках предусмотрен расход разных материалов: припоя, флюса, угольных электродов, гильз.

Клеммы для соединения проводов выбирают с учетом установленных проектом и производителем допустимых электрических нагрузок

Также обращают внимание на следующие параметры:

1. Диаметр проводников должен соответствовать отверстиям устройства зажима.
2. Размеры клеммника подбирают так, чтобы он мог поместиться внутри распределительной коробки.
3. Следует проверить удобство выполнения манипуляций с клеммами определенного типа в рабочей зоне.
4. При необходимости подбирают клеммы с маркировкой контактных площадок, установленным внутри предохранителем, в ином особом исполнении.

Как соединить алюминиевый и медный провод

Этот вопрос следует изучить отдельно. Дело в том, что в месте контакта двух разных металлов при наличии воды начинается процесс электролиза. Он разрушает проводники в клемме, ухудшает параметры соединения, полностью разрывает цепь. Чтобы предотвратить такие воздействия необходимо поддерживать разницу напряжений на уровне не более 0,6 мВ. В таблице приведен электрохимический потенциал (в мВ), который возникает при соединении изделий из разных материалов:

Материал	Медь	Алюминий	Припой (свинец-олово)	Нержавеющая сталь
Медь	0,65	0,25	0,1
Алюминий	0,65	0,4	0,55
Припой (свинец-олово)	0,25	0,4	0,2
Нержавеющая сталь	0,1	0,55	0,15

На основе этих данных можно сделать вывод о том, что прямое соединение алюминиевых и медных проводов между собой недопустимо.

При установке между ними токопроводящей перемычки из стали негативные воздействия гальванической пары будут устранены

Также можно создать на поверхности проводников защитную оболочку из припоя. Он обладает минимальным электрическим потенциалом по отношению к разным металлам, поэтому является универсальным средством. Разумеется, это правило действует при сохранности соответствующего слоя.
