Крепление конструкции
Установить данное устройство можно легко своими руками. Но для этого нужно придерживаться техники безопасности. Так как работа с электрическом, при несоблюдении определенных правил, может привести к негативным последствиям.
Монтаж коробки предполагает проведение следующих действий:
подготовка отверстия. Чтобы сделать в листе ровное отверстие и очень быстро, нужно использовать дрель со специально насадкой-коронкой;
Готовые отверстия
- если отсутствует дрель с коронкой можно поделать отверстия с помощью специального ножа для нарезки гипсокартонных листов;
- после того, как отверстие готово, его края замазываем шпатлевкой. Это придаст краям большей жесткости и прочности, а также предупредить их разрушение в ходе эксплуатации;
- после высыхания шпатлевки отверстие обрабатываем грунтовкой.
Данный этап можно назвать подготовительным, так как сам монтаж начнется только после всех вышеописанных манипуляций. Монтаж осуществляем с помощью отвертки. Здесь следует поделать следующие операции:
- вставляем коробку в отверстие;
- зажимаем крепеж отверткой до момента, когда устройство не станет жестко фиксированным и не выпадало из стены.
Обратите внимание! Не стоит сильно усердствовать при затягивании шурупов, так как это может нарушить гипсокартон.
После этого нужно замазать место установки шпатлевкой. Но данную процедуру можно поводить и на финальной стадии отделки всей стены
Это более практично и удобнее, чем отдельно замазывать нужные участки.
Осуществив вышеописанные действия, монтаж данного устройства пройдем легко и быстро. Нужно только точно следовать инструкции.
Как сделать перегородку из гипсокартона с дверями?
Барные стойки из гипсокартона, делаем с умом
Вариант № 1. Подключение к двухжильному кабелю
В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.
Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.
Полярность роли в данном случае не сыграет, т. к. ток переменный.

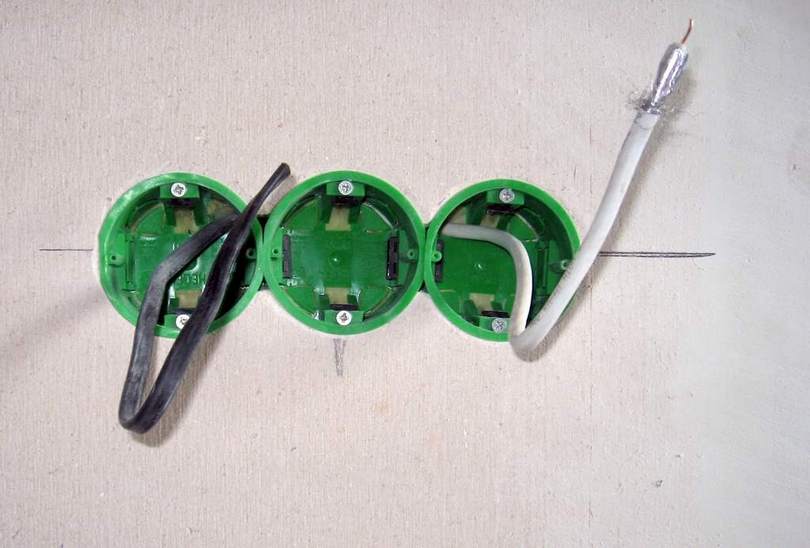

Монтаж блока подрозетников в гипсокартонную стену
Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.
Срезать их можно обычным ножом или ножовкой.
Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене. Это несколько упростит работу строителям-отделочникам при штукатурке стен.
В одном из подрозетников убираем заглушку для ввода кабеля.
В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.
Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.
Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.
При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.
После завершения работ можно проверить уровень установленного блока.
Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.
На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.
Все что было сказано и написано в данной статье смотрите в моем видео:
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Подробнее об обработке материалов
Надежные строительные ножницы с острыми лезвиями нужны для обработки профилей: вырезка поперечин, создание крепежных выступов и других деталей. Острота важна потому, что зазубрины и неровности ухудшают качество перегородки.
Перфоратор необходим, если монтаж перегородки планируется в месте, где пол, стена или потолок изготовлены из бетона. При деревянных конструкциях задача упрощается – используют саморезы.
Шуруповерт – незаменимая вещь при сборе любых металлических конструкций. С его помощью легко вгоняют шурупы в металл, уменьшая риск повреждений.
Лазерный нивелир – инструмент для разметки перегородки, с помощью которого уменьшают погрешности. Но если лазерный девайс отсутствует, его легко заменить строительным отвесом. Дополнительно применяют пузырьковый уровень для коррекции вертикального положения.
Насадка, которая потребуется для шуруповерта, — продолговатая, с крестообразным наконечником. Она применяется для закручивания маленьких крепежных элементов. При работе с ГКЛ впервые рекомендуется использовать насадку с ограничителем, которая не позволяет вкручивать саморезы слишком глубоко.
Если деталь установлена глубже, она теряет большую часть крепежных функций, отчего страдает всё полотно перегородки.
Монтаж установочных коробок
Для установки подрозетников и монтажа электропроводки, нужен проект разводки электроточек. Правильно будет заказать его у специалистов. Электропроводка в гипсокартоне относится к типам закрытых проводок. В случае выхода из строя отдельной магистрали, электроточки, по проекту можно сориентироваться, где расположены основные узлы.
Проект разводки электроточек в доме
Следует также учесть, что разводка идет по потолку, если он зашивается листами ГКЛ или устанавливают натяжные потолки, и стенам за каркасом профиля. Крепится проводка в гофре — защитном негорючем кожухе, при помощи клипс, дюбелями. По правилам ПЭУ необходимо делать проводку вертикально по стенам, горизонтально по потолку. Распределительные коробки, электропотребители – розетки и выключатели, должны находиться в открытом доступе.
Гофра для крепежа электрической проводки
После того как сделана разводка, а стены, потолок зашиты гипсокартоном, переходят к монтажу установочных, распределительных коробок.
Правила установки электроточек
Существуют определенные нормы монтажа. Они установлены с целью удобства пользования электроточками, соблюдению норм безопасности. Принятые стандарты:
- От пола бытовые розетки поднимают на высоту от 20–30 см. В случае затопления, прорыва системы теплых полов, вода не достанет до них. При подключении домашней техники розетки устанавливают в пределах оптимальной доступности для соединительного провода, удобного подключения.
- Кухонный блок для бытовых приборов монтируют в «фартук», между навесными и напольными секциями, на высоту от 15 до 20 см выше нижних тумб (высота секций от 80 до 90 см).
Выводы под стационарную бытовую технику (холодильник, варочную поверхность, микроволновку, духовой шкаф, посудомоечную машинку) устанавливают в местах расположения техники. Провод электропитания должен свободно доставать до розетки без напряжения, то есть не в натянутом положении. От газовой (электрической) плиты расстояние должно составлять 50 см, от газовой трубы 40 см.
- Выключатели устанавливают на высоте от 60 до 150 см, оптимальным считают 80–90 см и 15–20 см от дверного проема.
Кроме норм пожарной безопасности, остальные параметры носят рекомендательный характер, то есть располагают точки согласно удобству для пользования. Смотрите видеоинструкцию: как установить подрозетник в гипсокартон своими руками.
Порядок установки
Потребуются следующие инструменты для гипсокартона: уровень, маркер, дрель или шуруповерт с насадкой коронкой с центрирующим сверлом, набор отверток. Порядок установки:
- Разметка точек. Для этого используют строительный уровень. Профессионалы пользуются лазерным уровнем. Середину отмечают крестиком. При установке нескольких электроточек (батареи), расстояние между точками составляет 71 мм (коробка 60 х 45 мм). Коробочки нужно выставлять ровно.
- Перед установкой гипсокартонную поверхность стены лучше прогрунтовать, чтобы гипс не крошился, не трескался.
- Далее, с помощью коронки по дереву, гипсокартону, диаметром 67 мм, высверливают отверстие. В том случае, когда нет электроинструмента, можно проделать отверстие вручную, используя нож для гипсокартона, но это трудоемкая процедура, края выходят не совсем ровные.
- Затем вставляют коробку. Она должна входить в проделанное гнездо с легким усилием. Но прежде чем вставить подрозетник, определяются с тем, сколько проводов нужно завести в него. С тыльной стороны (на дне) есть перфорированные заглушки. Их демонтируют, исходя из количества вводов.
- С помощью отвертки, удобнее шуруповерта, выступающие на коробке болты закручивают. Болты притягивают лапки фиксаторы, которые закрепляют коробку на гипсокартоне. Не следует перетягивать крепление, можно повредить стенки гипса.
Периметр отверстий подрозетников аккуратно зашпаклевывают. Монтаж установочной коробки легко сделать своими руками, нужно только следовать инструкции и рекомендациям. Оптимальный вариант подрозетников — евростандарт, диаметром 68 мм и глубиной 45 мм.
Рейтинг лучших моделей для монтажа в бетон
Schneider Electric D67 гл.40
Отличное универсальное устройство, которое подойдет для размещения в бетоне и кирпиче. Выпускается популярной компанией, которая успешно зарекомендовала себя на рынке. Изделие отличается высокими стандартами электробезопасности.
подрозетник Schneider Electric D67 гл.40
- Лучшее качество;
- Надежность;
- Долговечность.
class=’s-article__points-list’>
ТехноСтрой hf 64х40
Отличный универсальный короб, который подойдет для монтажа диммеров, розеток и коммутаторов. Для облегчения прокладки кабелей, присутствуют специальные отверстия.
Средняя цена – 10 рублей.
подрозетник ТехноСтрой hf 64х40
- Качество;
- Негорючий материал;
- Надежная фиксация.
class=’s-article__points-list’>
Gusi Electric С3М3 68
Недорогая модель, которая предназначена для размещения в бетон или кирпич. Корпус выполнен из прочного материала, который показывает хорошие результаты пожаробезопасности.
Средняя цена – 35 рублей.
подрозетник Gusi Electric С3М3 68
- Эффективность;
- Простая установка;
- Долговечность.
class=’s-article__points-list’>
Schneider Electric BLNPK000021
Надежный подрозетник, который изготовлен из ABS. Подойдет для размещения в бетон и кирпич. Выпускается в квадратной форме. Обеспечивает пользователю плотную фиксацию на долгий период.
подрозетник Schneider Electric BLNPK000021
- Надежность;
- Прочность;
- Высокий срок эксплуатации.
class=’s-article__points-list’>
Подключение различных электроприемников в распределительной коробке
Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.
Подключение групповых проводов
Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.
Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.
На фото проходная распределительная коробка с подключением розетки
Итак:
В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.
- Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
- Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.
Подключение розеток
Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.
Подключение розетки в распределительной коробке
- Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
- Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.
Подключение выключателя
Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.
Подключение двухклавишного выключателя
Итак:
- Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
- Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
- Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
- Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
- Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.
Подключение светильника и розетки
А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.
Схема подключения выключателя от розетки
- Прежде всего по методике, описанной выше, подключаем розетку.
- Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
- Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
- Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
- Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.
Монтаж без привязки к профилю
Иногда случается, что расчеты делаются неправильно и после сверления в отверстии для будущих розеток виднеется профиль, из-за которого нельзя просунуть блок и надежно зафиксировать в углублении. В таком случае коронку заменяют обычным ножом по металлу или стамеской и проделывают отверстия вручную, убрав 5-10 см виднеющегося профиля.
Неправильный монтаж, при котором профиль мешает разместить подрозетник в подготовленном отверстии.
Каркас конструкции от этого не пострадает, но сам лист гипсокартона может быть деформирован, а из-за неудобного угла обзора существует риск получения травмы. При обрезке профиля рекомендуется надеть специальные монтажные рукавицы – они позволят уберечь руки от нежелательных порезов.
Скрытая проводка в деревянном доме
Это очень дорогое удовольствие. Хоть здесь и не нужен перфоратор, но трудозатрат в разы больше, ведь по требованиям ПУЭ весь установленный провод нигде и ни при каких условиях не должен контактировать с деревом.
проводка в стальной гофре, металлические подрозетники
Обычные виды подрозетников здесь не годятся – ПВХ отлично горит и в случае короткого замыкания вероятность пожара при их использовании очень высокая. Здесь нет вопроса какие подрозетники будут лучше или хуже – поставить можно исключительно железные, толщина стенок которых сможет удержать внутри корпуса возникшую дугу от короткого замыкания.
По этой же причине провода в такой проводке должны быть уложены в железную трубу и все ее стыки с подрозетником должны быть тщательно загерметизированы. Вся магистраль в обязательном порядке заземляется, поэтому на концы труб, что сходятся в подрозетнике, дополнительно приваривается крепежный болт для заземляющего провода.
Исходя из этого, есть только один способ, как установить подрозетник, не превращая его в бомбу замедленного действия – выполнить все требования ПУЭ:
- Для подрозетника дрелью и стамеской высверливается необходимое отверстие
- При желании сделать дополнительную защиту, дно отверстия прокладывается асбестом.
- В подрозетник заводится провод и часть подводящей его трубы, что подсоединяется к корпусу, который в свою очередь враспор прикручивается к стене шурупами.
Эта, казалось-бы несложная последовательность действий должна быть выполнена со всей возможной тщательностью, ведь от этого зависит пожарная безопасность дома.
В этом видео показана установка подрозетников в стену из бревна:
Монтаж распаечной коробки
Видео в этой статье поможет узнать все тонкости проведения монтажа.
Проводка размещается до того, как будет произведена облицовка установленного каркаса гипсокартоном.
Прокладка электропроводки, затянутой в гофротрубу, в металлическом каркасе стены
Установка распределительных коробок выполняется после окончания обшивки стен листами гипсокартона. Монтаж изделий в полую стену относится к устройству закрытого типа проводки.
Важно! При составлении схемы размещения монтажных изделий необходимо следить, чтобы они не попали на элементы каркаса. Легче всего работу производить, используя дрель и специальные коронки по гипсокартону: размеры инструмента выбираются в соответствии с габаритами распредкоробок
Соответственно, если коробка имеет диаметр 68 мм, удобнее всего работать коронкой такого же размера
Легче всего работу производить, используя дрель и специальные коронки по гипсокартону: размеры инструмента выбираются в соответствии с габаритами распредкоробок. Соответственно, если коробка имеет диаметр 68 мм, удобнее всего работать коронкой такого же размера.

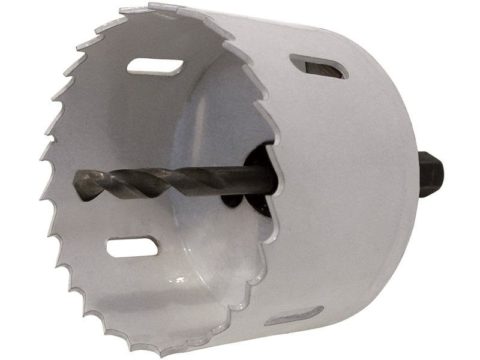

Коронка для работы с гипсокартоном
При отсутствии коронок можно обойтись дрелью или строительным ножом. Но в этом случае процесс немного затянется, кроме того, края гипсокартона не будут идеально ровными.
Отверстие можно вырезать и ножом
Помимо инструмента для устройства отверстий, не обойтись без уровня, маркера, шуруповерта или отвертки.
Пошаговая инструкция по установке распаечных коробок:
Расположение электромонтажных элементов
Разметка мест расположения коробок
Коронка по гипсокартону 68 мм для устройства отверстия под распределительную коробку
Извлеченные наружу провода
Соединенные концы проводов
Готовая коробка, закрытая крышкой
Все виды работ по устройству электрической сети в помещении неразрывно связаны с монтажом коробок для коммутации проводов. Они являются важным звеном, и грамотное их размещение позволит качественно обеспечить объект электричеством. Установить коробки распределительные для гипсокартона, как можно было убедиться, может человек, даже не обладающий специальными знаниями и навыками.
Установка подрозетников
Чтобы провести кабели для розеток, необходимо предварительно выполнить разметку для штроб, отметить места, где будут монтироваться подрозетники. После этого в поверхности гипсокартона при помощи специальной коронки делаются отверстия с диаметром в 68 мм. При устройстве подрозетников следует предусмотреть, чтобы между поверхностью стены и листа оставалось расстояние не меньшее, чем 50 мм, чтобы конструкция нормально расположилась. Если же это условие невыполнимо, то необходимо обеспечить устройство углубления в самой стене при помощи перфоратора либо зубила на необходимую глубину.
Схема монтажа подразетника на гипсокартон
Теперь с подрозетника снимается заглушка, которая предназначена для ввода кабелей и проводов. В полученное отверстие вставляется корпус подрозетника, который будет удерживаться на одном уровне с поверхностью гипсокартона при помощи специальной окантовки. Если стена сделана из дерева, но необходимо корпус подрозетника со всех сторон обмазать гипсовой шпаклевкой для обеспечения безопасности. Для бетонных и кирпичных стен эти меры не нужны.
Кабель вводится в отверстие, которое остается на месте заглушки, по краям заворачиваются саморезы, но при этом нельзя слишком сильно нажимать на поверхность, чтобы не повредить лист ГКЛ. Ушки от подрозетника с обратной стороны плотно притягиваются к гипсокартону, они позволяют хорошо удерживать всю конструкцию в стене.
Монтаж наружной проводки
Для наружного монтажа короб устанавливается в верхней части комнаты в 10-20 см от потолка. Для его монтажа в стене проделывается 2 отверстия под дюбеля, вставляется короб и фиксируется крепежными шурупами. Такая установка актуальна для стен – из гипсокартона, кирпичных, бетонных и деревянных, причем время монтажа для любой поверхности будет одинаковым.
Наружный монтаж коробки
В европейских странах возможен вариант, при котором распаячная коробка вообще не используется и каждый отдельный прибор подключатся к отдельному кабелю. Роль распределителя выполняет электрический щит, который за счет большого количества защитных автоматов делает безопасным такой тип подключения. Однако эта техника монтажа подразумевает использование большого количества материалов и временных затрат на проводку каждого отдельного кабеля в отведенную ему розетку.

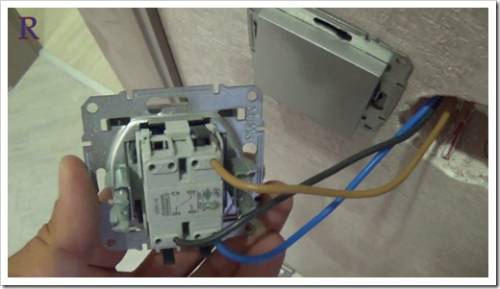

Как подключить двухклавишный выключатель Schneider Electric
Трудно представить себе современный дом, который был бы начисто лишён освещения. Всё-таки современный человек к отсутствию света в его обычном виде не привык.
Если в доме совсем не будет выключателей и розеток, то едва ли такую жилплощадь можно назвать комфортной. Светильник и выключатель образуют друг с другом бессмертный тандем, и хоть они так малы, без них дому сильно чего-то не достаёт.
Сфера использования двухклавишного выключателя
Поскольку у такого выключателя весьма много преимуществ, используют его в любом помещении, где предполагается размещение люстры на несколько ламп.
Также без него не обходится ни одно габаритное офисное помещение, а также большие комнаты на предприятиях. Даже на улице в большинстве случаев можно увидеть двухклавишный выключатель.
Вдобавок, его могут эксплуатировать с целью регулировки функционирования светильников, в разных комнатах. Это может быть ванная с туалетом, коридор с кладовкой.
В общем, хорошо видно, что двухклавишный выключатель используется весьма широко, а точней практически везде, и всё из-за огромного спектра преимуществ. Теперь следует узнать, как подключить такой выключатель.
Подключение
Для начала следует найти схему подключения двухклавишного выключателя. Учитывая, что интернет сейчас есть у каждого, найти её не составит труда.
По схеме хорошо будет видно, что к данному типу выключателя прокладывают лишь провод отвечающий за фазу. При этом нейтральный провод подсоединяется напрямую к светильнику, ровно как и заземляющий.
Что же касается выключателя, от него напрямую будут проложены 2 кабеля, которые никак не контактируют друг с другом. Соответственно, каждый из них идёт к определённой лампочке или светильнику.
Все электропровода, независимо от их пути, будут подключены внутри специальной распределительной коробки. В итоге для правильности подключения двухклавишного выключателя лучше всего ориентироваться по схеме.
Она в этом плане точно подскажет, как правильно наладить с ним свет в доме. А вообще, поскольку данные работы связаны с электроэнергией, они могут быть опасны для жизни.
Советы в статье «Как выбрать розетки и выключатели для квартиры?» здесь.
А потому рекомендуется воспользоваться услугами квалифицированного мастера. К тому же, он сможет выполнить такую работу довольно быстро.
