Как правильно собрать и подключить коллектор
Обычно, монтажная схема коллектора водяного теплого пола вложена в комплект готового смесительного узла. Согласно плану, от мастера, выполняющего сборку, потребуется:
Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками
Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.
Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие
Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.
Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.
Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.
На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.
Виды коллекторных узлов
Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:
- распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
- раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
- общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.
Слева на фото – компланарный коллектор для распределения теплоносителя по ветвям, справа – готовый коллекторный модуль с гидрострелкой В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.
Теперь о видах распределяющих гребенок:
- Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
- В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
- Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).
Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.
Гребенки для радиаторных и напольных систем – из нержавейки, латуни и пластика
Необходимость устройства в работе системы
Использование водяных теплых полов для отопления – это гигиенично, практично и надежно. Но выполнение этих трех норм возможно при соблюдении технологии монтажа. Так, исключение перегрева поверхности напольного покрытия должен обеспечивать правильно смонтированный узел подмеса воды.
Узел подмеса – это несколько устройств, соединенных с коллектором
В системе водяного отопления с контурами теплого пола, которую можно собрать своими руками, должны быть:
- нагревательный котел;
- контуры, проходящие под напольным покрытием;
- радиаторы и поверхностные трубы (есть не всегда);
- смесительный узел;
- три клапана (их названия и характеристики ниже);
- насосно-циркуляционное оборудование;
- устройства автоматизации работы и регулировки системы.
Задача нагревательного устройства — нагрев воды до температуры 90-95 С. А для заливки воды в контуры с температурой не больше 60 С поток, идущий от котла, должен быть разбавлен.
В случае если котел нужен не только для отопления пола, но радиаторов, а также воды для пользования в кранах (система ГВС), для безболезненного снижения температуры в контурах и нужно насосно-смесительное оборудование. Его обязанность обеспечивать распределение низкотемпературного тепла по всей поверхности каждого контура путем смешивания горячей воды из котла с жидкостью из трубопровода обратного хода.
Сам узел подмеса для водяного отопления – это цепь трубопроводов, которые собраны в определенном порядке и сопряжены с коллектором и насосом.
Составляющие смесителя и их задачи:
- байпас;
- защита узла от перегрузок;
- клапан дренажный;
- пуск воды;
- клапан отсекающий;
- перекрытие водяного потока;
- воздухоотводчик;
- устройство для отведения воздуха из теплоносителя.
Многие специалисты склонны считать смесительный узел самым слабым звеном в цепи водяного устройства для обогрева пола.
Принцип действия узла подмеса
Уязвимость устройства заключается в том, что оно принимает на себя задачу для заливки в контуры воды нужной температуры. Узел должен быстро и дозировано впускать воду из двух источников, причем разную по температуре. Он функционирует постоянно. Смесительный узел для теплого пола может производить соединение потоков разными способами. Смешивание бывает
- параллельное;
- последовательное;
- комбинированное.
Самую высокую производительность всей системе отопления обеспечивает последовательный принцип смешивания – подготовленная вода полностью уходит в контур, и нет необходимости в её частичном возврате.
Циркуляция двух потоков воды в системе (неважно, какой тип смешивания здесь применим) следующий:
- теплоноситель (нагретый котлом до 90С) движется к коллектору;
- путь потоку перекрывает предохранительный клапан и термостат;
- клапан открывается для заливки холодной воды из трубы обратного хода;
- смешанная вода нужной температуры поступает к коллектору, который распределяет её по контурам.
Процесс смешивания длится несколько секунд. Но как видно каждый компонент системы выполняет свою важную роль.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола
После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода
Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
Устройство коллектора и схемы его подключения
Использование современного коллектора имеет ряд преимуществ и без указанного элемента, обеспечить эффективную и безопасную работу данного типа отопления нельзя:
- безопасность, исключается возможность подачи очень горячей воды в систему;
- возможность управлять температурой в каждом отдельном контуре, а установка терморегулятора и электропривода, позволяет автоматизировать этот процесс и корректировать температуру пола, в зависимости от погодных условий;
- можно проводить регулировку температуры и в ручном режиме, но этот способ не стоит применять, если используется высокотемпературный источник подачи горячей воды;
- есть возможность ограничить температуру, для этого на термостатической головке выставляют определенный уровень, выше которого вода в греющие контуры подаваться не будет.
Применяется несколько способов соединения труб:
- параллельное;
- последовательное;
- смешанное.
Если используется параллельная система, то большая вероятность потери некоторого количества тепла, но этот вариант позволяет устанавливать двухходовой клапан, который является дополнительным элементом регулирования.
Наиболее производительной является последовательная система. Комбинированная система сочетает в себе преимущества двух предыдущих, ее монтаж проводится быстро и просто.
Суть и устройство коллектора
Коллектор – специальное приспособление, без которого осуществить напольное водяное отопление очень сложно. К нему сходятся все подсоединяющие патрубки напольных контуров.
В теплоносителе, подающемся от котельной, температура очень высока и не подходит для нормальной работы теплых полов. Поэтому в паре с коллектором всегда работает насосно-смесительный узел, который делает температурную корректировку.
Каждый изготовитель смесителей вносит свои особенности в узел, но сборки и Rehau, Tim, и другие, выполняют одну и ту же задачу – подают теплоноситель определенной температуры во все водяные петли.
Для понимания работы узла следует подробнее разобрать его состав. По сути, это две расположенные горизонтально трубы, подключённые к подаче теплоносителя и к его обратной линии. Детали и составные части коллекторов делают из таких материалов как:
- антикоррозийного сплава или нержавеющей стали;
- латуни;
- никеля;
- специализированной пластмассы.
На подающей трубе располагают отводы с термостатическими клапанами, а на трубе обратной линии – ответвления с сенсорами протока. На клапанах подачи размещены колпачки для ручного регулирования протока. Закрутив регулятор, пользователь вручную перекрывает линию подачи на определенную петлю обогрева. Сенсоры протока обратной линии позволяют визуально наблюдать за объемом протекающей воды и выполнить гидравлическое балансирование системы.
Контроль за температурными показателями и показателями давления осуществляют путем монтажа термометра и манометра. Для выпуска воздуха из узла устанавливают специальный кран.
Другие элементы системы могут поставляться на усмотрение поставщика. Например, компания Рехау практикует полную комплектацию узла в сборе. Так узел насосный смесительный PMG-25 состоит из:
- 3-ходового смесительного вентиля kvs=8,0 м3/ч Dy=25 с 3-позиционным сервоприводом 230В (переменного тока).
- Энергосберегающего насоса с регулированием напора от 1 до 6,2м, энергопотреблением от 1 до 45Вт.
- Термометров на обоих линиях – подачи и возврата теплоносителя.
А его отдельные детали сразу смонтированы с уплотнениями и прошли испытания давлением.
Принцип работы комбинированного смесительного узла
Работа насосно-смесительного узла с коллектором устроена так: теплоциркулирующая жидкость протекает по всем петлям обогрева с помощью насоса. Контурный контроль расхода регулируют автоматически или в ручном режиме. Если температура теплоносителя снижается до установленного значения и ниже, двух- или трехходовой клапан узла, плавно открываясь, подмешивает горячую воду системы. При этом теплоноситель обратной линии перетекает в первичный контур общей сети.
Возникающие неисправности или резкое повышение давления отсекаются предохранительными клапанами, возможностями байпаса и другими методами до восстановления гидравлического баланса системы. Эти действия сохраняют работоспособность системы, расход теплоносителя и нормальную работу циркуляционного насоса.
Отличие насосно-смесительного узла от гидрострелки
До появления устройств автоматического смешивания потоков подачи и обратной линии теплоносителя в широком пользовании было устройство под названием – гидрострелка.
В смесительном насосном узле осуществляется разделение потоков принудительно, непрерывный поток носителя делится только за счет движения самой воды. А в гидрострелке создается область со свободным положением воды и разгоняется теплоноситель по средству насоса от одной зоны к другой.
В узле смесителя вода сразу смешивается с двух потоков в один, а в гидрострелке смешивание мгновенно не осуществимо.
Изготовление солнечного коллектора альтернативное отопление в своем доме
В последнее время возрос интерес рядовых обывателей к возобновляемым источникам энергии. Ввиду этого многие домовладельцы стремятся купить солнечный коллектор для отопления дома, который преобразовывает энергию Солнца для подогрева воды. Но не всегда решение солнечный коллектор для отопления купить в магазине является рациональным. Стоимость готового устройства далеко не бюджетная, поэтому такая покупка может сильно ударить по семейному бюджету. Чтобы избежать трат, можно изготовить солнечный вакуумный коллектор для отопления самостоятельно. Различные солнечные коллекторы для отопления дома отзывы о которых носят положительный характер, имеют следующие конструктивные детали:
- емкость для накапливания подогретой воды;
- теплообменник;
- прибор для сбора солнечной энергии;
- изоляционный слой.
Материалы, из которых может быть изготовлен коллектор, очень разнообразны. Известны технологии самостоятельного производства солнечных коллекторов из полипропилена, обычных садовых шлангов, оконных рам, пластиковых бутылок, старых холодильных установок и прочих подручных материалов. Схема сборки коллектора напрямую зависит от типа выбранного материала, поэтому ее стоит изучать после того, как собственник определился с концепцией коллектора. Самостоятельно изготовленные вакуумные солнечные коллекторы для отопления дома цена которых в магазине составляет 200 долларов и выше, могут использоваться в качестве полноценных источников обогрева.
Вакуумные солнечные коллекторы обладают рядом преимуществ:
- энергоэффективность;
- экологичность;
- автономия;
- доступность.
Изготовить традиционные распределительные или солнечные коллекторы для отопления дома своими руками несложно. Для этого не требуется больших материальных затрат, наличия сложного технологического оборудования и солидного опыта. Тем не менее, эти устройства, изготовленные собственноручно, в значительной степени оптимизируют систему отопления дома и помогут собственнику создать надежный, эффективный и равномерный источник обогрева своего жилища.
Устройство и принцип работы
Если представить себе схему смесительного узла теплого пола, то состоит он из клапана и насоса. Зачастую встречаются более расширенные варианты комплектаций.
Насос может быть вмонтирован на самом отопительном агрегате, но мощности его будет мало. Для системы обогрева пола придется устанавливать отдельную насосную установку на узел. С его помощью температура воды будет легко регулироваться и с 90 градусов снижаться до 35 – 50.
Кроме этого, смеситель обязательно снабжается предохранителем, отключающим насос, когда температура подающейся воды превысит установленную норму.
Труба для обратного хода воды, температура которой составляет 40 градусов, проходит от коллектора. На обратке встроен обратный клапан, предотвращающий движение воды в обратном направлении.

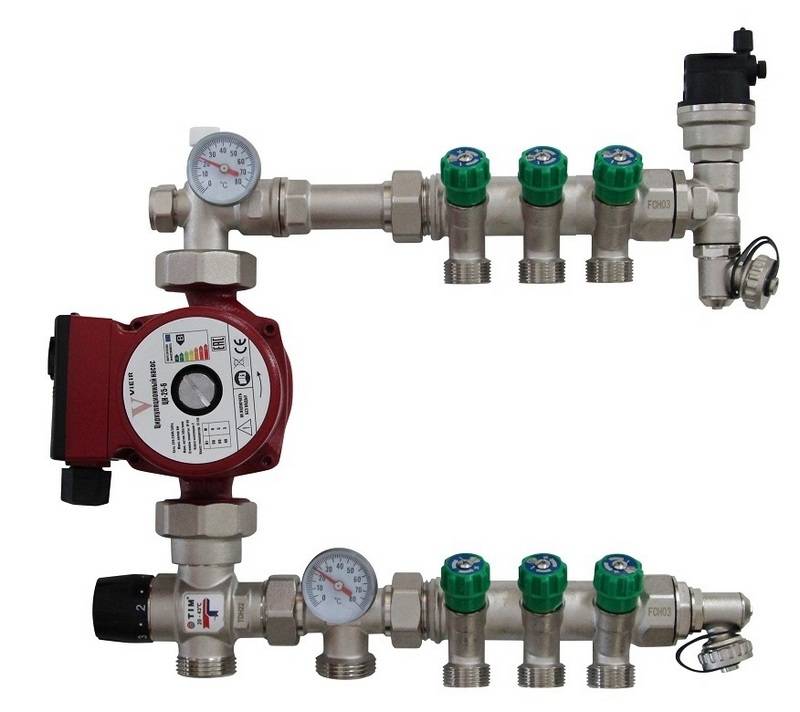

Как выглядит смесительный узел для теплого пола
А как работает узел подмеса теплового пола? После того, как терморегулятор сработает, автоматически откроется заслонка, чтобы подмешать более холодный носитель, находящийся в обратке. Нормализовав температурный режим, заслонка закроется.
Особенности применения
Теплые полы нагревают первым делом нижнюю поверхность и человека
Тёплые полы в отличие от настенных радиаторовотносятся к низкотемпературным отопительным системам. При превышении рекомендованного температурного режима в 30 – 35ºС люди в помещении будут испытывать явный дискомфорт. Всё дело в различии схем нагрева помещения при использовании этих двух способов отопления.
Настенные радиаторы, прежде всего, осуществляют прогрев верхней половины помещения. Поэтому в данном случае температура у пола может в разы отличаться от температуры воздуха у потолка.
Способы укладки труб теплого пола
Схема нагрева помещения при использовании тёплых полов совершенно противоположна – зона наибольшего прогрева в этом случае находится в нижней части помещения, там, где обычно располагаются люди. Поэтому превышение рекомендованной температуры теплоносителя приводит к ощутимому дискомфорту для обитателей жилья.
Кроме того, повышенная температура контура обогрева может привести к деформации финишного напольного покрытия или его отслаиванию. Во избежание этого и предназначается смесительный узел теплового пола. Тёплый пол без смесительного узла будет совершенно невозможно регулировать.
Выбираем место для установки коллектора ТП
Очень важно определить оптимальное место, где будет осуществляться монтаж коллектора теплого пола. Желательно, чтобы он находился в геометрическом центре постройки на равной удалённости от основных потребляющих контуров и котла отопления. Конечно, на практике точного расстояния от гребенки до нагревающих петель выдержать не получится
Да и сами петли редко имеют одинаковую протяженность, что приводит к дисбалансу в их гидросопротивлениях. В результате теплоноситель будет стремиться циркулировать в короткой ветке, а длинные могут оказать в режиме нехватки его расхода. И хотя данная проблема устраняется установкой ротаметров либо регулируемых вентилей, все же следует стремиться к достижению симметричности в прокладке трубопроводов
Конечно, на практике точного расстояния от гребенки до нагревающих петель выдержать не получится. Да и сами петли редко имеют одинаковую протяженность, что приводит к дисбалансу в их гидросопротивлениях. В результате теплоноситель будет стремиться циркулировать в короткой ветке, а длинные могут оказать в режиме нехватки его расхода. И хотя данная проблема устраняется установкой ротаметров либо регулируемых вентилей, все же следует стремиться к достижению симметричности в прокладке трубопроводов.
При выборе места для размещения коллектора для тёплого пола в типовых квартирах или небольших коттеджах приходится учитывать особенности их планировки. Так как коллекторный шкаф отличается не самыми маленькими габаритами, то в условиях ограниченной жилой площади его обычно располагают в кладовке или в стенной технологической нише. Однако, если дом побольше и в нем уже имеется обособленная бойлерная, то распределительные гребенки со всей обвязкой помещают непосредственно возле котла отопления. В больших домах на два-три этажа еще проще выдержать геометрический монтажный центр. В них установка коллектора может осуществляться в подлестничном пространстве.
Коллекторный шкаф
Его наличие в комплекте оборудования совсем не отражается на функционировании системы водяного теплого пола. Однако коллекторный (монтажный) шкаф отвечает за эстетическую составляющую восприятия тепловой установки, а также за сохранность её узлов и их настроек. Он защищает элементы управления системы, некоторые из которых являются довольно чувствительными к внешним механическим воздействиям. Порой и сам материал, к примеру, полипропиленовый коллектор, несмотря на всю его надежность, может быть повреждён. Учитывая эти факторы, рекомендуется выбирать ящики с закрывающимися дверками.
Высота крепления монтажного шкафа подбирается исходя из местных условий и пожеланий хозяина объекта. Строго она не регламентируется нормативными документами
При этом следует принять во внимание, что размещение гребенок ниже, чем в 50 см от уровня пола нежелательно. Рекомендация обусловлена практическим удобством подвода труб для присоединения и закрепления на коллекторе. Оптимальная же высота крепления шкаф составляет порядка 1 м
Оптимальная же высота крепления шкаф составляет порядка 1 м.
Функциональное назначение коллектора теплого пола
Альтернативным вариантом как автономного, так и дополнительного элемента к центральному отоплению, является система водяного теплого пола. Его эффективное функционирование во многом обеспечивает коллектор под теплый пол. Зачем нужен такой конструктивный элемент?
Помимо регулировки циркуляции теплоносителя, он также может измерять давление системы отопления, равномерно распределять подачу самого теплоносителя, а также способствует устранению воздушных пробок.
Конечно, теплый водяной смесительный узел может функционировать полноценно и самостоятельно без коллекторной группы, но при одном существенном условии – он будет иметь лишь один отопительный контур.
Дело в том, что большинство производителей настоятельно рекомендуют не превышать показатель длины укладываемой трубы в 70 м. На практике, учитывая максимальный разрез (разрыв) между двумя элементами, такого количества хватит лишь для полноценного отопления площади всего лишь около семи квадратов.
Таким образом, для прогрева помещения средних габаритов потребуется минимум три отопительных контура. Так как монтаж системы теплого пола, как правило, рассчитывается одновременно на несколько комнат, то без подключения коллектора к котлу обеспечить равномерную подачу тепла будет просто невозможно.
Как устроен и как работает
Визуально в сборе коллектор представляет собой группу трубопроводов, собранных по определенной схеме.
В большинстве случаев конструкция представляет собой совокупность узлов, состоящих из:
- циркулярного насоса, монтируемого на подаче теплоносителя и обеспечивающего необходимый уровень давления самой системы, а также способен регулировать скорость циркуляции воды по контуру;
- распределительной гребенки, имеющей несколько отводов и расходомеров, позволяющих одновременно подсоединить определенное число контуров и осуществлять зональный контроль за расходом теплоносителя;
- воздухоотводчика, который автоматически удаляет воздух из контуров;
- узла подмеса, который конструктивно является регулирующим клапаном, отвечающим за подпитку горячей водой. Он работает по следующему принципу. Термодатчик начинает сигнализировать на открытие клапана и, соответственно, на добавку горячей воды носителю.
Это продолжается ровно до момента, пока температура циркулирующего теплоносителя не достигнет заданной температуры. После этого устройство срабатывает на закрытие клапана.
Таким образом, смешивание разных водяных потоков и получение на выходе одного с заданным температурным параметром, является основополагающей задачей коллектора. Так осуществляется полная компенсация затраченных энергетических и водяных ресурсов. Без этого работа системы теплого водяного пола просто теряет смысл.
Различают три основных типа смешивания жидкости:
- последовательное, при котором насос подает смешанную воду от нагревательного источника в петлю системы лишь в одном направлении;
- параллельное, предполагающее разделение основной и обратной линии, при этом подача теплоносителя носит неравномерный характер со значительными потерями тепловой энергии;
- комбинированное, сочетающее в себе элементы двух предыдущих типов; практически используется достаточно редко в виду сложности самой конструкции.
От того, как настроить и отрегулировать коллектор, во многом зависит корректная работа самого теплого пола.
Происходит это по следующему алгоритму:
- Температура воды, которая поступает от стояка центральной системы отопления либо от автономного котла, составляет до 70С. Она проходит сквозь зональный клапан (вентиль), имеющий термостатическую головку.
- Если температурный показатель жидкости выше заданных параметров, то она должна смешиваться с обраткой и поступать уже в коллектор, который будет распределять ее по контурной петле.
- Когда теплоноситель обретает необходимую температуру, зональный вентиль перекрывает водный поток и перенаправляет его в систему обратной подачи. Именно поэтому теплый пол может определенный период времени полноценно функционировать без дополнительного подогрева.
- При снижении температуры жидкости в действие вступает обратная схема. Открывается зональный клапан, вода смешивается с потоком, который циркулирует по обратке, а температурные показатели постепенно повышаются до необходимых значений.
Точно отбалансировать расход воды можно с помощью настроек расходомеров. Смесительные клапаны предназначены также для контроля расхода теплоносителя и для устранения расширений линейного характера.
