Дренаж участка: основы, устройство, компоненты, схемы, реализация самостоятельно

Ошибки при устройстве

Типичной и довольно опасной ошибкой обустройства дренажа вокруг дома является соединение систем поверхностного (ливневка, водостоки с кровли) и глубинного водоотвода.

Первые предназначены для сбора и отвода от строения осадков и капиллярной влаги, вторые – защищают его от низовых грунтовых вод.

Прямое попадание большого объема воды с водостока в скрытые дренажные трубы чревато их переполнением, забивкой и затоплением, что недопустимо. Совместная работа систем и сбор стоков с ливневки и глубинного дренажа в колодцах на углах дома или аналогичных конечных точках разрешается, но лишь при их протекании по отдельным каналам или достаточном объеме приемников. Кольца для сбора поверхностной и глубинной влаги в комбинированных системах разделяются.

Также, к ошибкам проектирования и монтажа дренажа дома относят:

Последствия ошибок проявляются в первый же полноводный сезон: осенью или весной возле дома долго не уходит вода, а внутренние и внешние конструкции остаются сырыми. Частично исправить ситуации помогают точечные колодцы и дождеприемники, но в большинстве случаев работы по обустройству дренажной системы приходится проводить заново.

Когда необходимо устройство дренажной системы:

месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
уровень осадков в вашей местности;
уровень залегания грунтовых вод;
заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

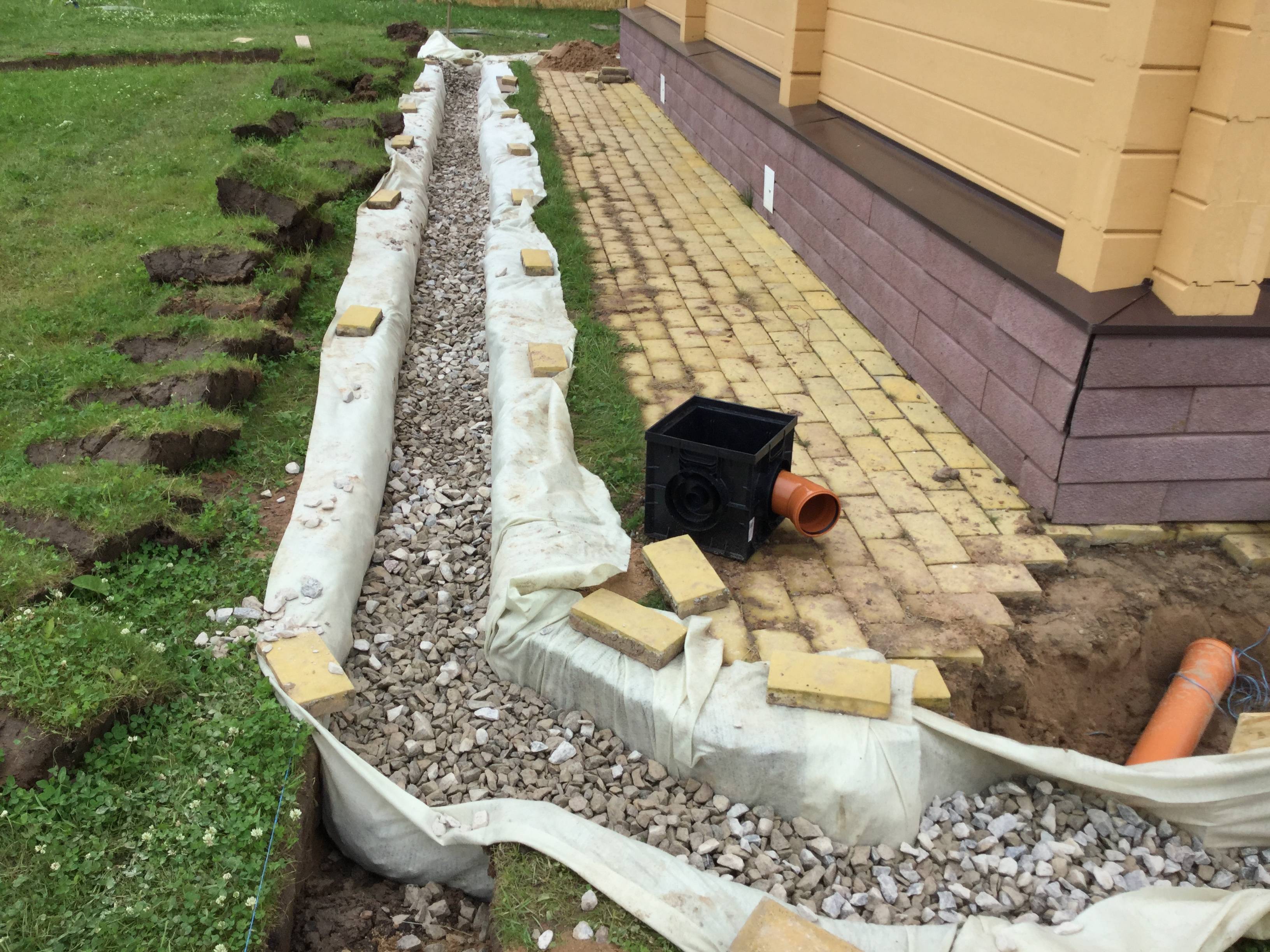

Создание пристенного дренажа

Создание пристенной дренажной системы состоит из нескольких основных этапов:

Формирование геотекстильной оболочки, засыпка траншеи песком.
Установка поворотных колодцев.
Новый слой геотекстиля, засыпка гравием.
Установка труб, засыпка гравием, сворачивание геотекстиля, засыпка верхним слоем грунта.
Подготовка котлована.

Такая система дренажа наиболее подходит для нового строительства, когда она создается при возведении сооружения. Для этого вокруг фундамента остается траншея, в которой будут располагаться части дренажной системы.

Подготовка оболочки фундамента

Фундамент дома покрывается геомембранной оболочкой. При креплении слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть выше засыпки на 20-30 см. Части геомембраны накладываются вплотную друг к другу – для этого у них предусмотрена скрепляющая замочная система. Дополнительно швы обрабатываются легкими ударами резинового молотка.

Следующий слой – геотекстильный. С помощью тарельчатых дюбелей части геотекстиля крепятся поверх геомембранного слоя. Между собой геотекстильные элементы накладываются внахлест на 10-15 см. Места стыка скрепляются дюбелями, которые по всему периметру крепятся на расстоянии 1 метр друг от друга – по ширине, 2 метра – по высоте. Сверху дополнительно крепится планка для удержания обоих слоев. Траншея полностью зачищается, после чего засыпается песком слоем от 10 см. Песок смачивается и утрамбовывается до твердого состояния.

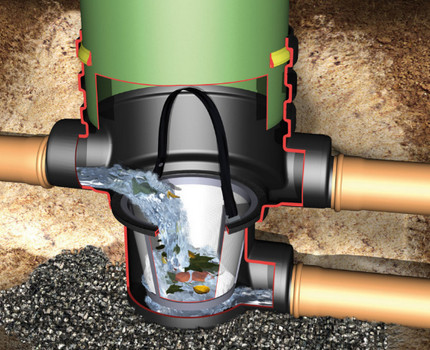

Установка поворотных колодцев и труб

В местах поворота трубы, отмеченных в проекте, устанавливаются колодцы. В этих местах используются конструкции диаметром не более 0,5 м. Для этих целей используются пластиковые или стеклопластиковые модели, которые разрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно подрезать после окончания работ.

Подобные колодцы имеют ребристую структуру, которая позволяет вставить днище в пазы. Для этого сначала устанавливается резиновая манжета – уплотнитель. Для простоты установки манжета смазывается мылом или смазкой. На манжету с усилием насаживается днище. Некоторые пластиковые колодцы выпускаются двухслойными, где во внутреннем слое отсутствуют пазы. В таких колодцах необходимо предварительно вырезать внутренний слой под установку манжеты и днища.

Колодцы ставятся в местах поворота для примерки, а снизу отмечаются места входа с трубами – на расстоянии 20-30 см от дна. Входы труб отмечаются с учетом необходимого наклона. Центровочным сверлом или электролобзиком вырезаются отверстия под трубы. Вырезанные отверстия обрабатываются до гладкого состояния. В отверстия устанавливается муфта: сначала резиновый слой, затем – пластиковый.

Подготовленные поворотные колодцы устанавливаются на утрамбованные и выровненные позиции. На траншее расстилается геотекстиль, которые посыпается гранитным слоем на 10-20 см. Слой утрамбовывается с учетом необходимого наклона дренажной системы.

С учетом расстояний между поворотными колодцами готовятся распилы труб. Они вставляются в муфты, а затем засыпаются гравийным слоем до 20 см. Геотекстильные края сворачиваются вокруг гравия и засыпаются новым слоем – 20 см песка.

Подготовка котлована

На самом низком уровне дренажной системы подготавливается котлован (дренажный септик) – место отвода всей собранной воды. В котловане устанавливается колодец диаметром до 1 метра, куда врезаются труба от нижнего поворотного колодца. Подвод труб делается аналогично поворотным колодцам – под наклоном. Траншея, ведущая к коллекторному колодцу, состоит из двух песчаных слоев высотой не менее 10 см, между которых проходит труба. Утрамбованная двухслойная структура засыпается грунтом.

Как только вся дренажная система будет готова, она проверяется на работоспособность, а затем вокруг фундамента засыпается верхний слой. Рекомендуется использовать добавки с содержанием глины для большей прочности.

Далее рассмотрим как правильно сделать дренаж кольцевого и глубинного типа.

Применение дренажных систем по месту их расположения

Дренажная система качественно справляется со своей работой только в случае ее правильного проектирования. В зависимости от вида строения и его нюансов при строительстве, используют 3 вида водоотведения от здания по их расположению:

Пристеночное.
Кольцевое.
Пластовое.

Каждый из перечисленных видов имеет свои плюсы и минусы в строительстве и применении. Дренаж дома пристеночного вида используется при наличии подземных помещений, подвалов и цокольных этажей. Лучшим временем для изготовления и установки системы является период появления фундамента здания в строительстве жилища.

Если строение закончено или были возведены стены-траншеи роются к ним вплотную. В выкопанные ямы укладываются трубы. В местах их стыков и угловых соединений устанавливаются ревизионные окна. Дренаж вокруг частного дома располагают под уклоном. Он обеспечивает движение воды в сторону колодца. Расстояние от труб до фундамента необходимо засыпать слоем глины. Она служит водоотталкивающей прослойкой, защищающей здание от влаги.

Кольцевой дренаж выполняется также как и пристеночный, за исключением расстояния дренажных труб от фундамента

Таковые устанавливают вдали от стен. Расстояние 5-8 метров будет достаточным для обеспечения полной безопасности работы системы и ее влияния на здание. Особенно это скажется в случае засорения или поломок. Предохранительный слой из глины также необходим.

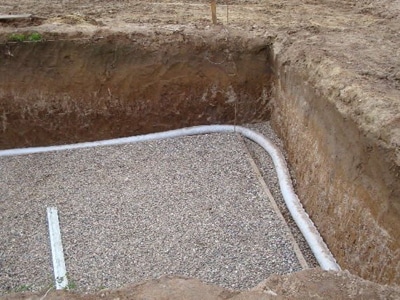

Пластовое устройство дренажа вокруг дома своими руками выполняется перед началом строительства здания, так как он расположен под его фундаментом. Для правильной работы такой системы необходимо ее подключить к пристеночному типу водоотведения. Делается она из слоев щебня и песка. Каналы пластового дренажа уходят за пределы здания, но в силу свей малой эффективности, его применяют крайне редко. Дренирование предполагает использование в качестве материала для фундамента бетонные плиты. Таковые используются крайне редко. Поэтому такой метод устройства дренажной системы не популярен.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
На подсохшую поверхность наносится битумная мастика.
На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

Подготовка фундамента закончена. Далее выполняются основные работы:

монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
дно траншей засыпается слоем песка не менее 5 см;
на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
создается гравийная засыпка, имеющая толщину порядка 10 см;
на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
трубы стыкуются переходниками и угловыми соединителями;
по углам здания все трубопроводы входят в установленные смотровые колодцы;
от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

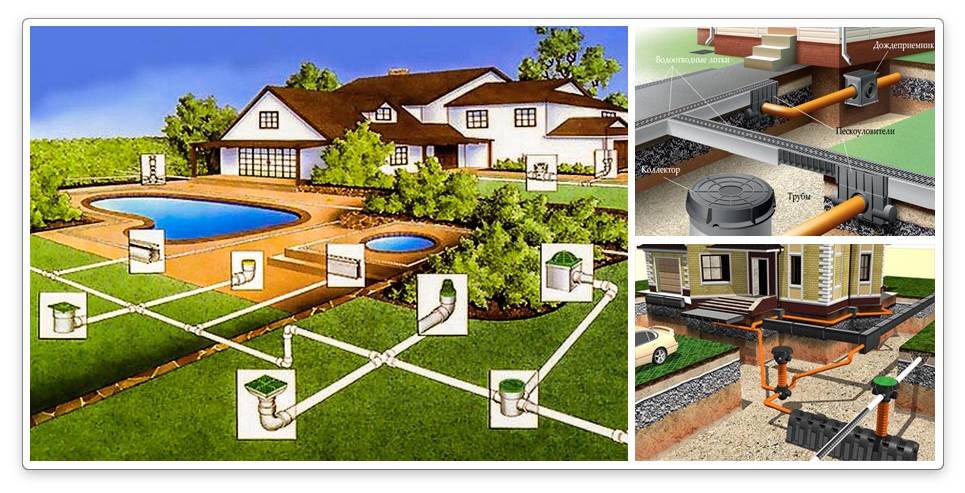

Схема дренажа вокруг дома

Далее проводятся следующие работы:

дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
на геотекстиль засыпается щебень слоем 10 см;
на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

Совет: Вполне подойдут обычные трубы ПВХ, используемые для канализации. В них можно дрелью просверлить отверстия небольшого диаметра, расположив их в определенном порядке.

проверяется уклон труб, который должен быть не менее 2 градусов;
на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Самостоятельное создание глубинной системы

Обустройство данного типа водоотвода займет больше времени. Создание его начинается с установки коллекторного колодца, после чего приступают к прокладыванию основных и вспомогательных магистралей.

Глубина траншей должна быть 1,2м для магистрального водоотвода и около метра под вспомогательные (дополнительные) каналы. Ширина достаточна 50см, как для первых, так и вторых.

Важно, чтобы магистральные каналы доходили до дренажного колодца. Вспомогательные траншеи должны иметь уклон на одном метре около пяти сантиметров

Дно траншеи засыпается песком для создания подушки

Сверху на нее, а также по краям траншеи укладывается геотекстиль, после чего канал засыпается 20-ти сантиметровым слоем щебня

Дно траншеи засыпается песком для создания подушки. Сверху на нее, а также по краям траншеи укладывается геотекстиль, после чего канал засыпается 20-ти сантиметровым слоем щебня.

На следующем этапе укладываются перфорированные пластиковые трубы. Не забывайте при этом проверять уровнем уклон.

Там где трубы поворачивают, а также на промежутках 25 метров, устанавливаются ревизионные колодцы.

На последнем этапе трубы засыпают щебенкой, заворачивают в геотекстиль, после чего канава выравнивается под один уровень с почвой.

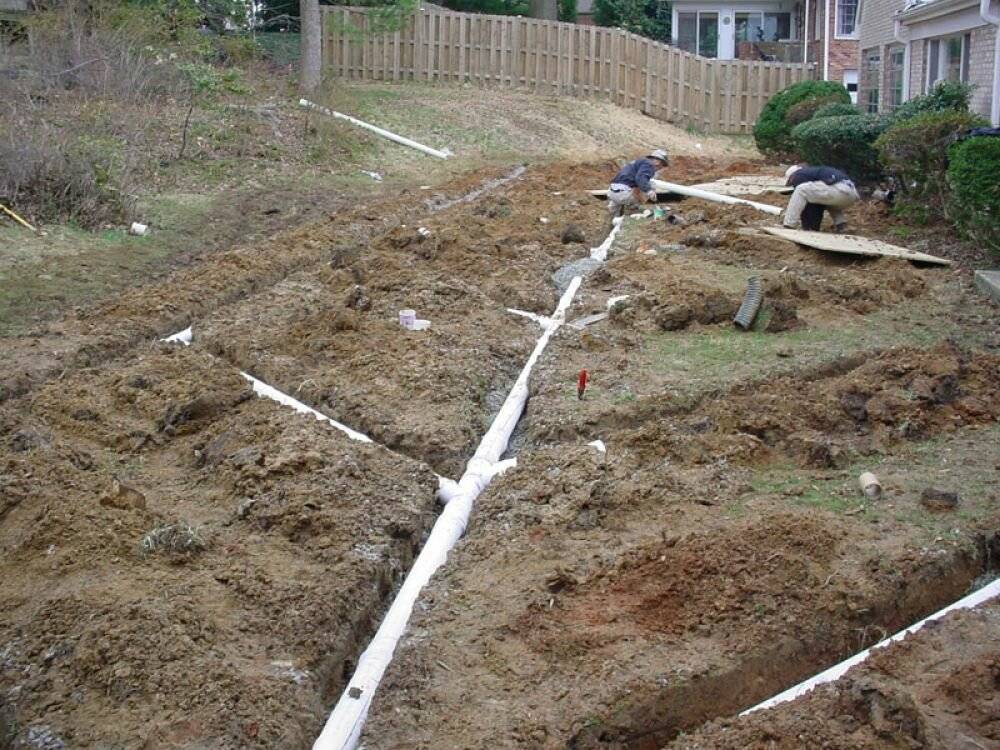

Фото: центральная магистраль глубинного водоотвода

Как видите, сделать дренаж участка на глинистых почвах своими руками вполне возможно, пусть это и займет определенное время, но в любом случае, стоимость будет ниже, чем привлечение для этой цели строителей.

Подъем уровня участка

Как сделать дренаж на участке: инструкция

Теперь пришло время разобрать сооружение дренажа участка своими руками пошагово. Мы рассмотрим глубинные системы. Обустройство поверхностных проще и выполняется похожим образом.

Трубы могут располагаться по периметру фундамента (дома, гаража, другой постройки) или отводами по всей территории (например, в виде елочки). В последнем случае расстояние между дренами должно быть 10 м и более.
Выкопайте траншею под трубы. Ее ширина должна примерно на 20 см превышать диаметр дренов. Не забывайте про уклон — от 2 см на каждый метр. Глубина траншеи должна соответствовать нижней точке фундамента. Для остальной территории достаточно глубины от 50 см. Если местность сильно затапливается, значение можно увеличить.
В точках поворота дренов выкопайте ямы для колодцев.
Засыпьте на дно траншеи слой песка с толщиной около 10 см.
Застелите дно и стенки траншеи геотекстилем.
Засыпьте слой гравия толщиной 10-14 см.
Посередине траншеи уложите трубы.

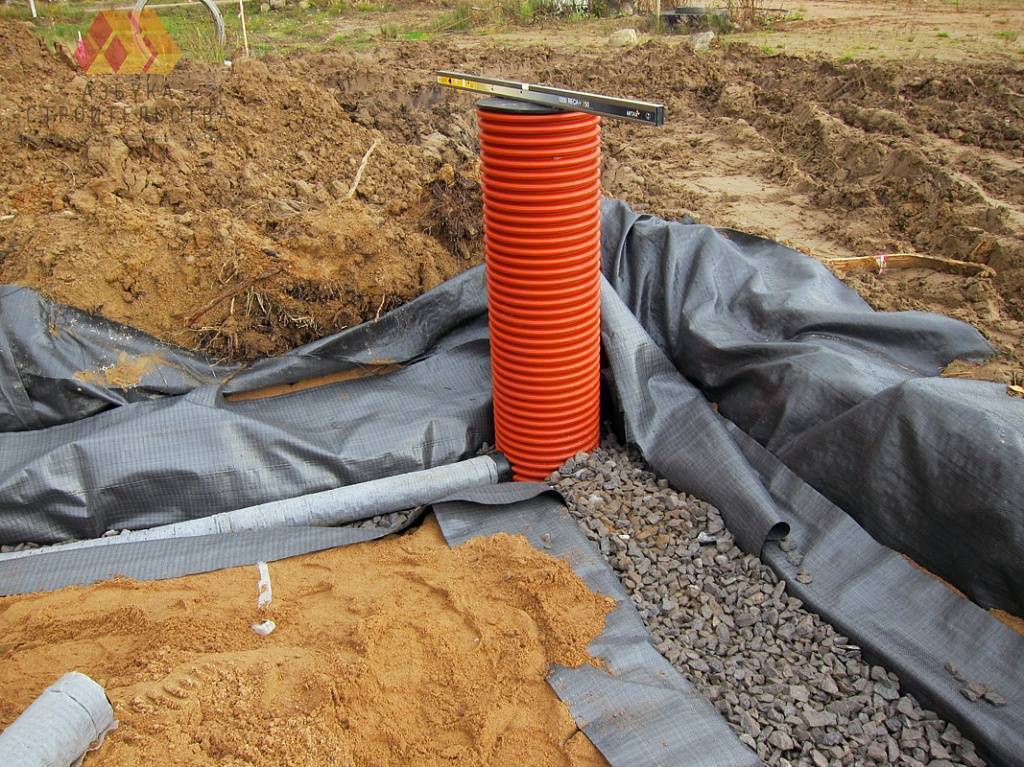

Установите колодцы. Часто они похожи на гофрированные трубы с большим диаметром. Нужно обрезать их по длине. Затем прикрепить днище, крышку/горловину. Закройте заглушками отводы, которые не будут использованы. Помните, что коллектор должен размещаться ниже дренов. Иначе в него не будет собираться жидкость или в определенные моменты она начнет перетекать в трубы, а из них — просачиваться обратно в грунт.

Заведите дрены в колодцы.
Проведите внешний осмотр сооружения. Проверьте, насколько надежно соединены детали, нет ли повреждений.
Поверх труб насыпьте слой (около 40 см) гравия. Разровняйте его

Действуйте осторожно, чтобы не повредить дренажный трубопровод.
Засыпьте оставшуюся часть траншеи грунтом.

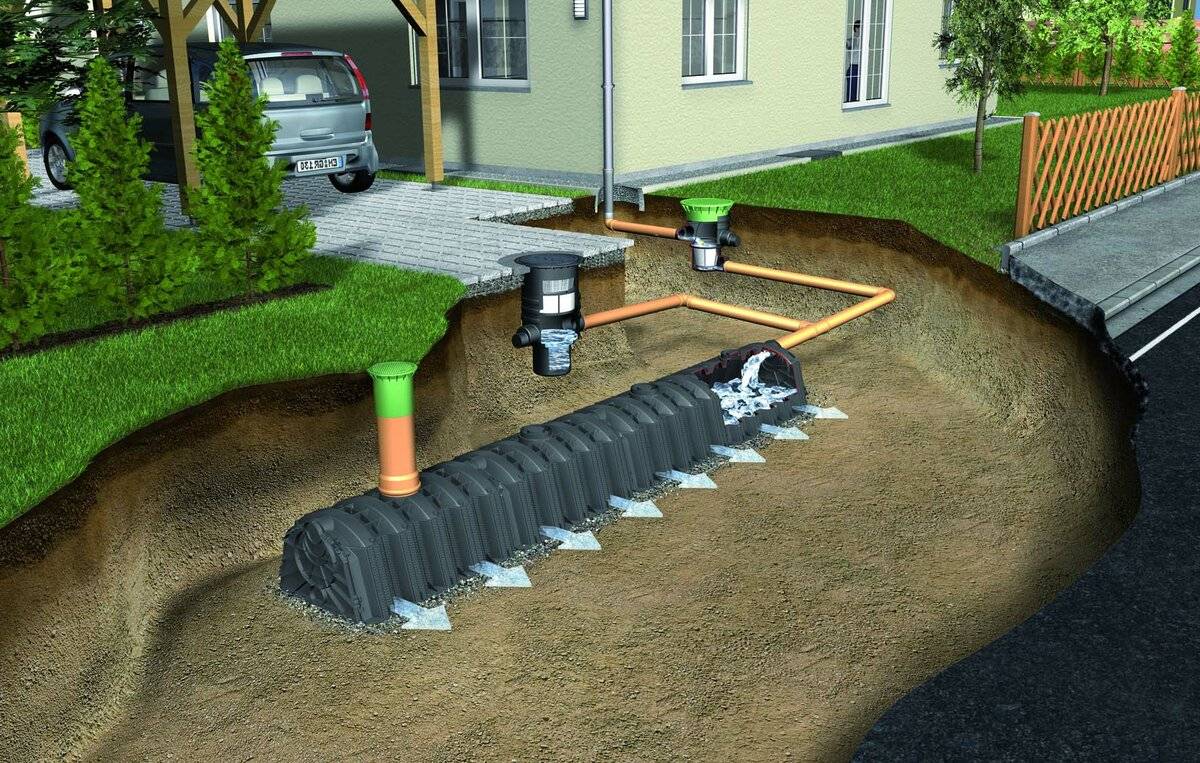

Если водоносные слои располагаются на достаточно большой глубине и почва на участке рыхлая, вместо коллектора можно соорудить поглотительный колодец. Он представляет собой цилиндр, куда вместо дна засыпают слой крупного гравия. Содержимое колодца не придется откачивать, оно будет просачиваться в грунт.
