Как подобрать комплектующие для гипсокартона

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

  1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
  2. Ножовка по металлу – не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
  3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

  1. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

  1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
  2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

На каких поверхностях допустима облицовка

Конструкция Кнауф применима в различных областях: стены, потолки, полы.

Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.

Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.

  • есть комплекты для создания подвесных потолков;
  • наборы для работы на мансарде – крепление со стороны стропил.

Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.

Несущие и специальные задачи каркаса

Основная система профилей, иначе называемая подкаркасом, отличается наличием крепления к конструктивной части здания. Подкаркас составляется на основе двух линий направляющего профиля, образующего своего рода рамку. Профиль имеет прямые боковые полки, что позволяет вставлять в него стоечные профили соответствующей ширины.

Этот принцип является общим для большинства систем, за исключением положения стоечных профилей. В каркасах обшивки стен и потолков стоечный профиль ориентируется центральной полкой к тыльной поверхности листа. В перегородках же гипсокартон крепится к боковым полкам стоек с двух сторон, при этом полость стоечного профиля позволяет разместить наполнитель без воздушных карманов.

В системах с однослойной обшивкой основная часть каркаса наиболее часто совмещает в себе также и несущую функцию. Для более нагруженных конструкций выполняется контробрешётка: несущий каркас дублирует основной, но в поперечном направлении. Такая система обладает наилучшими показателями жёсткости и позволяет идеально выровнять поверхность.

Помимо этого существует и третий уровень каркасной системы. Он представлен локальными конструкциями, которые строятся для получения всевозможных архитектурных элементов: сводов, арок, многоярусных потолков, парапетов и карнизов. Поскольку такие каркасы не имеют функциональной нагрузки, их собирают любым удобным способом, обеспечивающим общую прочность, целостность и правильную геометрию.

Чем потолок П113 отличается от потолка П213

Подвесной потолок на одноуровневом каркасе в обозначениях комплексных систем КНАУФ, обозначается, как П113 или П213. Поясню в чём отличие этих маркировок.

Каркас обеих систем одинаков. Это одноуровневый каркас, из стандартных металлических профилей KNAUF весящий на подвесах. Перекрестья каркаса соединяются одноуровневым соединителем типа «краб». Отличие систем П113 и П213, заключается в типах листов используемых для обшивки потолка.

  • В потолке П113 используются гипсокартонные КНАУФ-листы.
  • В потолке П213 для обшивки используются гипсо-волокнистые КНАУФ-суперлисты.

Важно! Конструкции каркаса обоих типов потолков одинаковы

Монтаж каркаса под гипсокартон на потолок

Если есть возможность, то лучше всего использовать для обеспечения разметки и контроля лазерный уровень. Каркас из тонкостенного металлического профиля постоянно играет, и ручное измерение размеров или использование традиционных шнуров не дает такого уровня качества, как лазер.

Подготовка поверхности потолка

Бетонную плиту потолочной основы необходимо освободить от остатков старой побелки и краски. Делается это для того, чтобы увидеть трещины на потолке и своевременно их обозначить, и при необходимости заделать ремонтной смесью. Возможно, это не пригодится при сборке каркаса, но случается, что точка крепежа подвеса, а их будет установлено на потолке несколько десятков, попадет в трещину, и будет неприятно, если гипсокартон своим весом вытащит дюбель.

Крепежи и соединительные элементы

Помимо ленточных подвесов и крабов, для сборки каркаса используются три типа крепежных элементов:

  • Дюбель-саморезы для сборки стартовой рейки и подвеса;
  • «Блохи» или «клопы», короткие винты-саморезы со сверлом на конце;
  • Стандартные саморезы по металлу 25 мм для крепления гипсокартона.

С помощью дюбель гвоздей крепят стартовый профиль. Приложив рейку к стене, через готовые выштампованные дыры в металле пробивают отверстия под установку пробки.

Далее остается лишь уложить пластиковые элементы и завернуть крепеж шуруповертом. Таким же способом крепят подвесы.

С помощью «клопов» соединяют и сращивают отдельные куски металлопрофиля между собой.

Расстояние между профилями под гипсокартон на потолке

Направляющие U-образные планки крепят к стене дюбелями с шагом в 60 см. Если гипсокартонная отделка получается очень тяжелой, то шаг можно сократить до 50 см.

Потолочные подвесы крепят на расстоянии 70-80 см. Обычно шаг для крепежа каркаса на потолке подбирают и подстраивают уже после укладки несущих профилей. Расстояние между главными рейками металлопрофиля в ходе сборки каркаса под гипсокартон приходится регулировать и подгонять, поэтому потолочный крепеж чаще всего выполняют во вторую очередь.

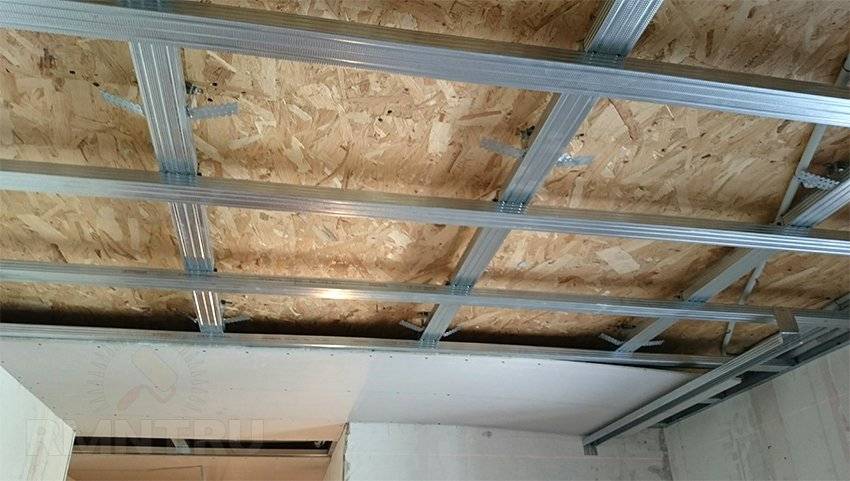

Монтаж профилей под гипсокартон на потолок

После того как были собраны настенные рейки, можно приступать к выкладке несущего профиля. В среднем расстояние между отдельными прогонами выбирают равным 60 см, поэтому для расчета необходимого количества отрезков делят ширину комнаты в сантиметрах на 60 см, к полученному числу добавляют еще один.

Прогоны укладывают на стеновой профиль и равномерно распределяют по всей ширине потолка. Материал фиксируют «клопами» на направляющих, после чего можно ставить крабы и врезать перемычки. Последним этапом включают лазерный уровень, выравнивают каркас в одной плоскости и фиксируют на потолочных подвесах.

Крепление потолочных профилей

На следующем этапе, в соответствии с правилами монтажа потолка из гипсокартона, нужно установить потолочные профили (ПП), имеющие размер 56 х 27 или 60 х 27 миллиметров. В первую очередь от одной стены до другой на потолочном перекрытии закрепляют длинные профили.

В промежутках между ними располагают более короткие, поперечные профили. Для крестовых соединений используют специальные крепежные изделия. Установку на потолок профилей начинают от стены – их вставляют в направляющие профили.

Дальше, применяя уровень, обозначают горизонтальность расположения ПП и прикрепляют его к П-образному подвесу. Поскольку данное соединение является двухсторонним, задействуют шурупы (саморезы) типа металл-металл.

С целью упрощения рабочего процесса не помещает придерживаться нескольких актуальных рекомендаций:

  • удобнее всего пользоваться строительным уровнем, у которого одна из сторон магнитная;
  • стыковку профилей можно выполнять при помощи специальных соединительных элементов, но это вовсе не означает, что больше не потребуется применение дополнительных П-образных подвесов;
  • стыковка профилей получается более прочной, если по обе стороны от этого места предварительно смонтировать подвес П-образной формы.

Согласно рекомендациям специалистов, самые длинные профили целесообразно крепить параллельно стене с окном. Этот прием позволяет сделать менее заметными места стыков отделочного материала, поскольку при сборке потолка из гипсокартона листы будут установлены по направлению дневного света, проникающего сквозь окна.

Обзор цен по городам

Купить гипсокартон Кнауф или Гипрок можно в практически любом строительном магазине, цены на покрытие зависят от размеров листа и его свойств. Его продажа осуществляется в официальных представительствах или магазинах-посредниках.

При изготовлении отдельной детали интерьера или реализации всего ремонтно-строительного проекта следует придерживаться точной технологии. Каждый производитель соответственных материалов, смесей и деталей дают ряд рекомендаций по использованию своей продукции, придерживаясь которых можно достигнуть ожидаемого эффекта во время эксплуатации, и вписаться в рамки гарантированного срока использования конечного продукта. Перегородки системы Кнауф можно считать одним из самых ярких примеров на рынке строительной продукции, где вышеизложенная аксиома действительно работает.

Почему именно Кнауф? Этот бренд известен многим, но при ремонте далеко не все решаются приобретать материалы этой марки, так как боятся выйти за рамки намеченного бюджета. Рассмотрев устройство перегородок из листов Кнауф, вы поймете, ваш ли этот метод, чем он примечателен, и в какую стоимость обойдется ремонт по данной системе.

Чтобы понять суть и отличия этих перегородочных конструкций от других вариантов, стоит познакомиться с их видами.

Выделяют четыре типа подобных конструкций

  • Перегородка модель W111;
  • Перегородка модель W112;
  • Перегородка W113 (огнеупорная);
  • Стена безопасности W118.

Каждый из данных видов имеет свои особенности.

Устройство перегородок по системе Кнауф – W 111

Данная конструкция состоит из каркаса, который с двух сторон покрыт листами гипсокартона. Внутри конструкции обязательно размещается слой звукоизоляции.

Случаются, что конструкция достигает в длину 15 м, в этом случае в ней предстоит делать подвижные швы. Благодаря им перегородка будет иметь возможность линейного расширения. Чтобы это сделать, две стойки ставят в месте шва.

Между профилями всегда кладется изолирующий материал, а в промежутках листов гипсокартона ставится металлический профиль с эластичным вкладышем внутри.

Рассмотреть можно и частные случаи таких перегородок из ГКЛ:

  • К примеру, стоечный профиль имеет размер не менее 75 мм, тогда у монтажа подвижного шва есть такая особенность – его ставят между двумя дополнительными стойками. По размеру они будут меньше, чем основные стойки, разница будет порядка 25 мм. Тогда у листов гипсокартона будет толщина 12,5 мм, это компенсируют разницу.
  • В случае, если в этом помещении есть ещё подвесной потолок, то чтобы смягчить возможность оседания конструкции перекрытий, перегородка крепится подвижным соединением.

Перегородка W112

Он также состоит из металлокаркаса и листов гипсокартона, которыми каркас обшит с обеих сторон. Между этими листами есть звукоизоляционный слой. Высота также может быть разной, в зависимости от задач конструкции.

Приема монтажа аналогичны вышеуказанным. Тонкости же, в которых и заключаются отличия, в том, что конструкция с двух сторон обшивается дополнительными ГКЛ. Это делается для того, чтобы улучшить звукоизоляционные качества и повысить огнеупорные свойства устройства.

Перегородка W113

Перегородка включает в себя все тот же металлический каркас, который имеет трехслойную обшивку ГКЛ. Внутри устройства находится негорючий слой звукоизоляции. Он укладывается между листами гипсокартона.

Через такие перегородки проходят поверхности воздуховодов, они должны иметь надежную огнезащиту. Зачастую это кожух с огнестойкостью выше 0,5 ч.

Стена безопасности W118

Данный тип устройства напоминает особенности конструкции W113. Но отличается W118 тем, что между листов гипсокартона ставится оцинкованный лист толщиной в полмиллиметра. Установка данного сооружения предполагает строгое соблюдение требований, которые предписаны противопожарным стенам.

Данный тип перегородок имеет усиленный каркас, который сделан из металлического профиля ПС 100. Толщина этого профиля не меньше 0,6 мм.

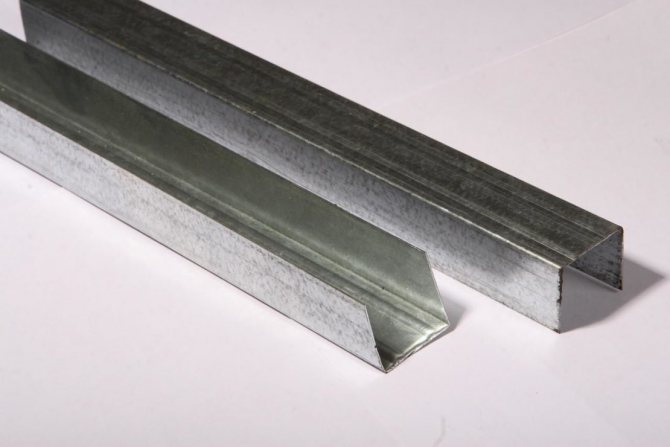

Виды металлических профилей

В продаже можно найти разные профили для потолка – сплошные и перфорированные, с различным сечением и габаритными размерами. Каркас многоуровневого потолка изготавливается из направляющих и несущих профилей, а также стоечных элементов. Для одноуровневого покрытия понадобятся только рейки CD и UD (потолочные и направляющие). Также они применяются при каркасной технологии выравнивания стен и потолков.

Не так часто используют рейки UW, которые предназначены для формирования каркаса сложных многоуровневых конструкций. Для сооружения каркаса нужно приобрести элементы нужного типа, определить шаг их установки, а также ширину сечения каждой детали. Чтобы выбрать подходящие профили, необходимо знать их характеристики и назначение. С этой целью мы рассмотрим параметры и особенности каждого элемента отдельно.

Стоечный элемент CD и UD

Потолочная рейка или профиль CD предназначен для сооружения продольных и поперечных перекладин несущего каркаса. Он изготавливается из высокопрочной стали, а для защиты от коррозии имеет оцинкованное покрытие.

Существуют следующие размеры потолочного профиля для гипсокартона:

  • стандартная ширина составляет 6 см;
  • высота профиля – 2,7 см;
  • его длина бывает 3 и 4 метра;
  • толщина стали немного отличается у каждого производителя, но находится в районе 0,4-0,6 миллиметров.

Продольные потолочные рейки в каркасе потолка устанавливаются с шагом 60 или 40 см. В первом случае сооружается обычная обрешетка, а во втором – усиленная. Оба шага кратны ширине плиты гипсокартона, которая составляет 120 см. В итоге на один лист приходится по 3 или 4 металлических рейки.

Рейка крепится к базовому потолку на регулируемых или перфорированных подвесах. Также при сооружении каркаса не обойтись без направляющего профиля. Торцы потолочных реек заводятся между полками этого элемента, закрепленного на стенах по периметру помещения. Полки и широкая сторона потолочной рейки имеют профилированную поверхность.

Несущий профиль

Рейка с маркировкой UW является несущим элементом обрешетки. Она имеет такое же назначение, как потолочный профиль, но немного отличается от него габаритными размерами. Длина рейки доходит до 3 или 4 метров, высота составляет всего 4 см, а ширина находится в пределах 5-10 см. Профиль изготавливается из стали толщиной от 0,4 до 0,6 мм.

Несущий элемент обычно используют при создании фигурных потолков. Первый сплошной ярус потолочной конструкции обычно сооружается из потолочных и направляющих реек, а для устройства второго фигурного уровня применяют UW-рейку. Она может крепиться непосредственно на каркас первого уровня или монтироваться на подвесах. Профилированная поверхность есть только у широкой стороны этого элемента, а его полки гладкие.

Направляющий

Чаще всего при сооружении различных конструкций используется профиль UD. Как правило, при возведении потолочного каркаса направляющий элемент монтируется на стены по периметру помещения. Также с его помощью оформляют край нижнего яруса в месте перепада высот. Для придания элементу необходимой жесткости его широкая сторона имеет профилированную поверхность, а полки элемента гладкие.

Габариты профиля следующие:

  • длина может быть 3 или 4 метра;
  • ширина – 2,5 см;
  • высота – 2,5 см;
  • толщина стали находится в пределах от 0,4 до 0,55 мм.

В продаже есть направляющие рейки с перфорацией и без нее. Первый вариант подходит для крепления к нему других элементов каркаса. Профиль потолочный направляющий предназначен для поддержки CD-рейки, которая заводится торцом в паз UD-планки и крепится к ней саморезами.

Монтаж каркаса

Сборка перегородок из гипсокартона по технологии КНАУФ начинается с монтажа каркаса. Эта часть конструкции будет скрыта и, если допустить ошибки, придется демонтировать все сооружение. Поэтому к этому этапу нужно отнестись с полной серьезностью и соблюдением всех правил.

Разметка

Разметку конструкции следует начинать с пола. Чтобы провести ровную линию необходимо отмерять крайние точки и натянуть между ними нитку. Перенести разметку на стены и потолок можно с помощью отвеса. Линии установки перегородки обозначаются карандашом на всех 4-х плоскостях (стенах, полу и потолке).

Профессионалы для этих целей применяют лазерный нивелир, что ускоряет и упрощает процесс. Нужно также разметить место дверного проема, отметив его на линии, проведенной на полу.

Монтаж направляющих

Перед установкой направляющих элементов на прилегающие к стенам полу и потолку стороны необходимо наклеить уплотнительную ленту. Это ослабит передачу звука и предотвратит образование трещин в отделке.

Профили выставляются углом между основанием и полкой по намеченным линиям. Закрепление к полу и стенам производится пластиковыми дюбель-гвоздями, а к потолку ‒ металлическими анкерными дюбелями. В месте дверного проема направляющие на полу не устанавливаются.

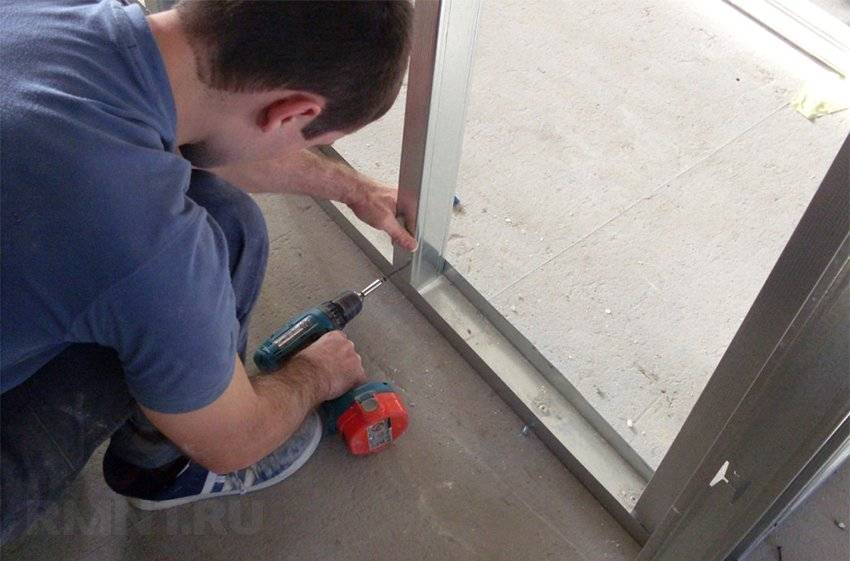

Монтаж стоек

Исходя из стандартной ширины ГКЛ – 120 см, стойки устанавливаются с шагом 40 или 60 см, чтобы каждый лист опирался на вертикальные профили по краям и по середине. Необходимое количество стоек обрезается, чтобы их длина была меньше высоты потолка на 1 см. Это делается для удобства монтажа и компенсации прогиба перекрытия, а также сейсмических нагрузок.

Затем стойки заводятся в нижний и верхний направляющий профиль полками по направлению монтажа гипсокартона и выставляются строго вертикально. Вертикальность выверяется с помощью рейки-уровня. Сразу после выставления, стойка скрепляется с направляющим с помощью просекателя.

Установка профилей дверного проема

Учитывая массивность дверей, а также динамику при ее эксплуатации, для дверного проема применяют усиленный профиль UA с толщиной стенки 2 мм. По разметке проема 2 отрезка профилей UA выставляются вертикально в направляющие и через них закрепляются к полу и потолку дюбелями с помощью специальных регулируемых кронштейнов. Верхний контур дверного проема ограничивается горизонтальным отрезком профиля ПН, закрепляемым аналогично перемычкам.

Установка перемычек

Перемычки изготавливаются из направляющей планки и устанавливаются в горизонтальном положении между стойками в расчетных местах горизонтальных стыков листов ГК. Для этого отрезается профиль длиной на 20 см больше, чем расстояние между стойками. Затем с обеих сторон отмеряется по 10 см и полки разрезаются под углом 45° от намеченной линии к краям полок. После чего края отгибаются под прямым углом. В каждой горизонтальной линии перемычки монтируются поочередно, чередуя отогнутыми концами вверх и вниз.

Таким образом, отогнутые части надеваются на стойки и не мешают друг другу. Закрепляются перемычки также с помощью просекателя. Когда каркас установлен, вдоль примыкания к потолку наклеивается разделительная лента с целью исключить появление трещин в углах.

Комплектующие для профиля

Помимо оцинкованных прогонов в ассортименте многих поставщиков можно встретить около дюжины специальных элементов для упрощения монтажа. Их можно условно разделить на узлы скрепления и системы подвеса.

Из узлов скрепления наиболее распространены:

Коннекторы для наращивания профиля.

Крестообразные соединители (крабы).

Узлы для Т-образных примыканий.

Разноуровневые кронштейны для скрепления основного и несущего каркасов.

Подвесные элементы не так многочислены. При разнице уровней до 120 мм применяют прямые подвесы, они же П-образные кронштейны. При большем спуске потолочной конструкции её подвешивают на спицах из закаленной стали толщиной до 4 мм. При этом основная часть каркаса крепится к спицам посредством специальных зажимов с регулировочными пластинами.

Описанные выше комплектующие применяются вместе с комплектом CD-60 при работе с потолочными конструкциями и фальшстенами. Из всего списка универсальными являются только прямые подвесы, их можно использовать при устройстве каркаса стеновой обшивки из комплектов CW-50 и CW-75. В сооружении перегородок специальные комплектующие не применяются практически никогда.

рмнт.ру

Как соединить два профиля под углом на одном уровне

Соединение «крабом» — чаще всего используется, если необходимо соединить два профиля под углом 90 градусов. При этом используется специальный элемент именуемым в народе «крабом». Работать с ним очень просто:

  • На несущих профилях делают разметку осей профилей, которые нужно состыковать. В большинстве случаев перемычки между двумя основными профилями делают через каждые 500-600 мм.
  • Краб вставляется в основной несущий профиль. Вставлять деталь нужно до щелчка, который означает, что пружинные лапки зашли за бортик профиля.
  • После этого краб перемещают по профилю, чтобы совместить его с отметкой.
  • Далее на крабе необходимо загнуть усики на основной профиль, после чего через специальные отверстия закручивают саморезы – по 2 с каждой стороны профиля. Таким образом краб получается закрепленным на главном профиле.

Соединение потолочных профилей крабом

Аналогичные операции по монтажу краба производятся и на другом профиле, с которым нужно состыковать основной профиль.
На двух соседних профилях между крабами замеряют длину профиля, который будет выполнять роль перемычки. Например, между осями двух соседних профилей расстояние составляет 600 мм. Ширина самого профиля – 60 мм. Длина профиля-перемычки, таким образом, должна составлять 600-30-30=540 мм. При этом профиль не должен входить слишком плотно – для этого его нужно нарезать, чтобы получился небольшой зазор. В нашем случае длина с учетом зазора должна составлять 530 мм.
После этого отрезают перемычку необходимой длины

При этом необходимо обратить внимание на качество кромки, и при необходимости подправить ее пассатижами.

Готовый профиль-перемычку вставляют в крабы на двух основных профилях, защелкивают лапками и фиксируют саморезами через загнутые ранее усики.

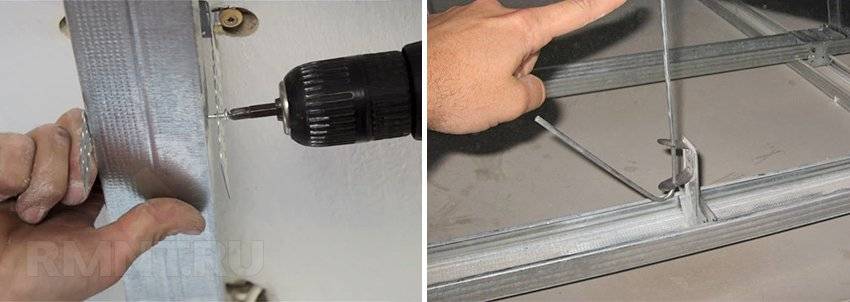

Крепление металлического профиля к потолку

Цены на профиль потолочный

Видео: Как сделать каркас под гипсокартон на потолке:

Разметка потолочного пространства

Перед монтажом материала выполняют разметку на потолке и стенах. Обычно листы располагают на 10-12 см ниже бетонного основания. В промежуток между плитами и поверхностью потолка фиксируют подвесы, устанавливают коммуникации и светильники. Это пространство можно заполнить материалом для звуко- и теплоизоляции.

Листы гипсокартона фиксируют на одном уровне. Чтобы понять, где материал будет крепиться, по периметру стен проводят ровную линию. Делают это с помощью лазерного, водяного или строительного уровня.

Далее делают разметку для каркаса, который обшивается плитами. Продольные направляющие устанавливают на расстоянии 20 см от стены и 60 см друг от друга. Поперечные профили фиксируют с таким же шагом. Расстояние можно увеличивать или уменьшать, в зависимости от несущей нагрузки конструкции и иных факторов.

Отделка ГКЛ потолка — что нужно знать

В рамках монтажа потолка по технологии Кнауф, необходимо придерживаться главного правила: листы фиксируют поперек несущего профиля с саморезами под прямым углом. Перед монтажом листы обязательно обрабатывают в зоне не оклеенной картоном кромки для удаления фаски.

Монтаж листов выполняется с помощником или с использованием специального подъемного механизма. Листы крепят без стыков, как уже было отмечено в шахматном порядке или вразбежку. Правильно, чтобы в продольном направлении лист был уложен без зазора, тогда как в поперечном образовывался бы небольшой зазор. Только в этом случае получится зашпаклевать стык таким образом, чтобы получить идеально ровный шов.

Необходимо учитывать, что перепады температуры подействуют на гипсокартонную поверхность потолка — листы расширятся и слегка деформируются. Чтобы избежать серьезных деформаций предусматривают устройство специальных деформационных швов с шагом в 15 м.

Чтобы саморезы не испортили финишного покрытия выделяемыми шляпками, их закручивают с небольшим погружением в лист на глубину не более 1 мм. Стыки заделывают армирующей лентой.
