Копка колодцев в 6 рук

Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной
Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

Чистка стенок и внутренняя герметизация швов

Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать.

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Определяем глубину водного пласта

Определить глубину залегания воды можно при помощи специальных геофизических приборов. Правда, далеко не у каждого домовладельца имеется такая аппаратура, и не каждый умеет с ними обращаться. Для определения глубины залегания водоносного горизонта понадобиться обратиться в ближайшую организацию, специализирующуюся на устройстве гидротехнических сооружений.

Конечно, услуги специалиста-геофизика будут стоить определённых денег, но это позволит избежать ошибок в определении места заложения колодца.

Проще всего это можно сделать, рассмотрев состав трав, деревьев и кустарников, произрастающих на вашем участке в диком состоянии. Каждый вид растительности требует определённого обеспечения водой.

В местах близкого расположения воды над землёй появляется лёгкий туман. Над такими местами в траве любят роиться мошки и комары. Здесь проще всего выкопать колодец самостоятельно, без привлечения землеройной техники.

Допустим, если одни травы любят засушливые места, то другие произрастают исключительно на влажных участках, с высоким уровнем подпочвенных вод. С помощью представленной таблицы можно определить уровень залегания воды по произрастающим на участке растениям.

Растения	Глубина залегания грунтовых вод в метрах
Рогоза	0 – 1
Тополь черный	0.5 – 3
Камыш песчаный	1 – 3
Лох	1 – 3 (до 5)
Сарсазан	0.5 – 3 (до 5)
Полынь метельчатая	3 – 5 (до 7)
Чий блестящий	1.5 – 5 (до 8)
Солодка голая	1.5 – 6 (до 10)
Полынь песчаная	3 – 5 (до 10)
Люцерна желтая	4 – 10

Можно попытаться найти воду и при помощи лозоходства, или по научному, биолокации. Правда, для этого требуется определённый опыт и навыки, да и настоящую виноградную лозу в средней полосе России найти затруднительно. Но её могут заменить две медные проволочки, согнутые под прямым углом.

Если, идя по участку, держать их в расслабленных руках параллельно друг другу, то в месте близкого подхода воды к поверхности, они должны пересечься. Также следует понаблюдать за участком летом, на восходе солнца.

Нюансы и советы

Как правило, только опытные работники осуществляют выкапывание колодцев, соответствующие всем требованиям.

Они обладают определенными навыками и необходимыми инструментами:

1. Помните: неподготовленным землекопам очень сложно справиться с поставленной задачей, так как эта работа сопряжена с рядом особенностей и опасностей.
2. Во время эксплуатации колодца нельзя допускать полного выбора воды из шахты. Это отрицательно сказывается на его состоянии. Если это произошло – колодец формируется «заново», что может негативно отразиться на количестве и качестве воды.
3. Нужно следить за возможными разрушениями швов между кольцами, при обнаружении сразу устранять путем обновления бетонным раствором или глиной.
4. Также необходима периодическая чистка колодца от всяких механических предметов и ила.
5. Осенью рекомендуют подготовить колодец к наступлению холодов. В этом случае его утепляют и закрывают плотными крышками или люками.
6. Во время весенних паводков уровень в колодце, как правило, поднимается, и качество воды ухудшается. Чтобы устранить последствия этого, часть жидкости откачивают или выжидают время, когда уровень упадет.

Чтобы колодец прослужил вам верой и правдой как можно дольше – нужно выбрать правильное место, привлечь к работе грамотных землекопов, использовать качественные материалы и проводить профилактические мероприятия. Ключевая вода – мечта любого хозяина загородного дома. Несмотря на техническую сложность работ и крупные затраты для таких целей – это того стоит.

Оборудование для обустройства колодца

Удобство эксплуатации колодца зависит от его оборудования.

Традиционно оборудование колодца для воды включает такие элементы:

1. Обсадная конструкция;
2. Оголовок с соответствующей отделкой;
3. Навес над оголовком;
4. Подъемно-спусковой механизм для ведер;
5. Крышка для устья колодца, лучше с замком;
6. Лавки и столик для удобства использования источника;
7. Декоративные элементы и облицовка.

Обсадка колодца производится с помощью различных средств, но самыми популярными в наше время стали железобетонные кольца и полимерные резервуары или трубы. Использование колец позволяет обсаживать шахту в процессе раскопки, что делает работу на глубине намного безопаснее, так как опасность обрушения стенок шахты отсутствует.

Лучше использовать кольца с фальцами на торцах, которые позволяют создать более прочную, ровную и герметичную колонну. Кроме того, фальцы не позволяют кольцам смещаться в горизонтальном направлении, что является одной из самых частых и разрушительных поломок конструкции шахты.

Кольца с фальцами лучше всего подходят для обсадки колодезных шахт.

В качестве оголовка в этом случае служит верхнее кольцо, которое имеет не очень привлекательный вид, поэтому нуждается в отделке. Для этих целей используют различные материалы: деревянные брусья, бревна, доски, вагонку, облицовочный кирпич, натуральный и искусственный камень, полимерный сайдинг и т.д.

Оголовок часто оформляют в виде сруба из бревен.

Не менее важно соорудить подъемное оборудование для колодца. Обычно его делают из подручных средств своими руками, это может быть ворот с канатом или «журавль». Сделать ворот можно из обычного отрезка бревна, одного осевого штыря из стали и ручки для вращения механизма

Вот инструкция по его изготовлению:

Сделать ворот можно из обычного отрезка бревна, одного осевого штыря из стали и ручки для вращения механизма. Вот инструкция по его изготовлению:

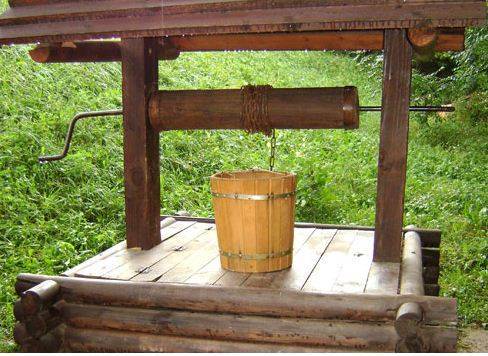

Типичная конструкция ворота.

Для этого из бревна толщиной 200 – 250 мм вырезают отрезок длиной метр-полтора, который тщательно цилиндруют рубанком.

Концы бревна можно укрепить стальными манжетами.

Затем с двух сторон в центре торца сверлят отверстия диаметром 18 мм на глубину около 30 см.

На торцах сверлят отверстия.

В одно отверстие вставляют отрезок стального прутка круглого сечения диаметром 20 мм так, чтобы он выступал на 10 – 15 см. С другой стороны вставляют рукоять, которая является продолжением оси вращения.

Места входа осевых прутьев укрепляют стальными шайбами.

Далее приспособление крепят над устьем и наматывают на него трос с крюком для подъема и спуска ведер.

В конце ворот укрепляют над устьем и снабжают тросом с ведром на конце.

Кроме ворота, устье необходимо оборудовать навесом для защиты от осадков и падения в шахту различного мусора. Для этих целей над оголовком сооружают двускатную или шатровую крышу на столбах. Здесь можно проявлять фантазию и творческий подход, так как форма навеса может быть самой разной.

Навес для колодца может иметь любую форму.

Особенности конструкции шахтного колодца

В отличие от скважины колодец состоит из таких конструктивных частей:

1. Самая нижняя часть сооружения называется водоприёмник. Её главное назначение в сборе и фильтрации воды.
2. Подземная часть конструкции, находящаяся выше водоприёмника, называется стволом. Эта часть должна быть надёжно укреплена и изолирована, чтобы защищать стенки котлована от обрушения, а водоприемник от попадания верховодки.
3. Оголовок колодца – это выступающая над поверхностью земли часть сооружения. Обычно она делается из бетонного кольца кирпича или пластика. Эта конструкция защищает колодец от попадания в него  мусора, пыли, осадков, а также защищает в холодное время года от замерзания воды в источнике. Оголовок обязательно оборудуется крышей с дверцей.

Выбор места под колодец

Перед тем, как выкопать колодец своими руками, необходимо определиться с местом копки и ознакомиться когда лучше копать колодец. Водоносный слой под слоем почвы располагается не на одинаковой глубине. Порой перепады уровня залегания водоносного слоя, даже в пределах одного участка, достигают нескольких метров. В результате неправильного выбора места заложения колодца придётся потратить немало сил и времени на проходку этих нескольких лишних метров грунта.

Другая потенциальная проблема — возможное наличие под слоем почвы твёрдых скальных пород, преодолеть которые лопатой бывает попросту невозможно. В такой ситуации весь труд, затраченный на копку шахты водяного колодца, пойдёт насмарку. Поэтому, перед людьми, решившими обеспечить свой земельный надел автономным источником воды, сразу же встаёт актуальный вопрос — «как правильно ?».

Обустройство стен и дна конструкции

Существует определенная последовательность действий в том, как выкопать колодец вручную:

1. Сначала роют яму глубиной 50 – 100 сантиметров. Меньший или больший размер сделает работу неудобной.
2. Устанавливают первое кольцо. Идеальным вариантом считается монтаж на режущий башмак.

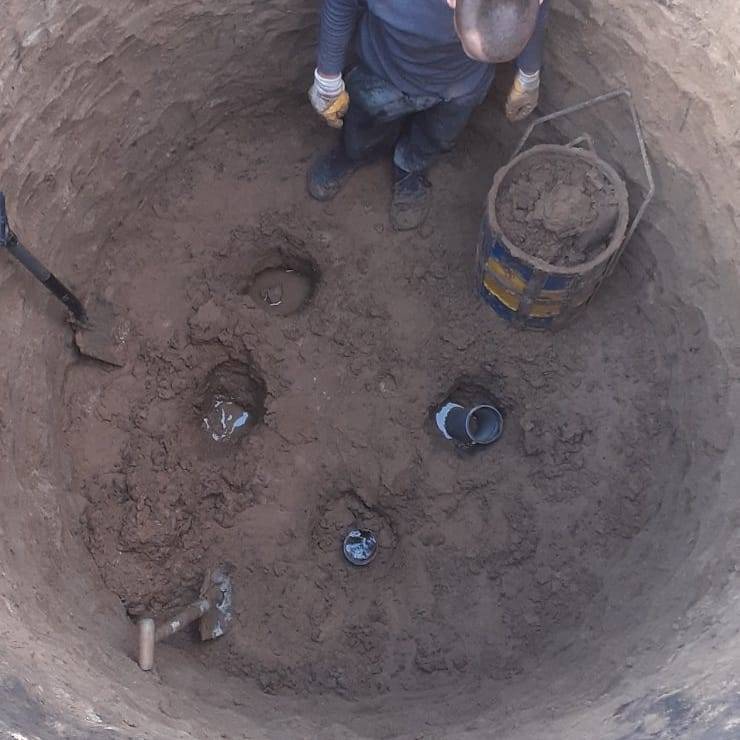

3. Приступают к подкапыванию ямы, равномерно вынимая почву на всей площади шахты.
4. После того, как кольцо заглубится, начинают устанавливать следующее и скрепляют их между собой.
5. Работу продолжают, пока водоносный пласт не будет достигнут, обычно на это приходится потратить несколько дней.
6. Сигналом того, что горизонт с водой достигнут, является ее появление на дне ямы. Она будет мутной и грязной. Чтобы ее очистить, жидкость следует откачать и поставить донный фильтр.
7. Когда шахта подготовлена, воду и грязь из нее удаляют ведрами или при помощи насоса. Потом углубляются еще примерно на 10 – 15 сантиметров и выравнивают дно.
8. На него высыпают 25-сантиметровый слой песка. Лучше, если он будет крупнозернистым, речным. Следующий слой делают из мелкого щебня толщиной не меньше 15 – 20 сантиметров. В завершение насыпают крупный щебень слоем той же толщины.

Щебень, перед тем, как засыпать в колодец, нужно продезинфицировать, применив слабый раствор извести. Не всегда удобно помещать донный фильтр на дно вырытой ямы. Бывают случаи, когда грунт сильно разжижен по причине большого количества жидкости, поэтому, сначала монтируют дощатый настил, имеющий зазоры, а сверху на него насыпают фильтрующие материалы.

После того, как удалось вырыть колодец и возвести конструкцию, начинают откачивать воду. Затем вновь ожидают, пока она наберется, и вновь ее откачивают. Данную процедуру следует повторить несколько раз до очистки воды. Далее можно брать пробу для лабораторных исследований.

Способы копки

Есть две технологии, по которым копают колодец. Оба способа используются, просто на разных глубинах. И у обоих есть недостатки.

Поочередная установка колец

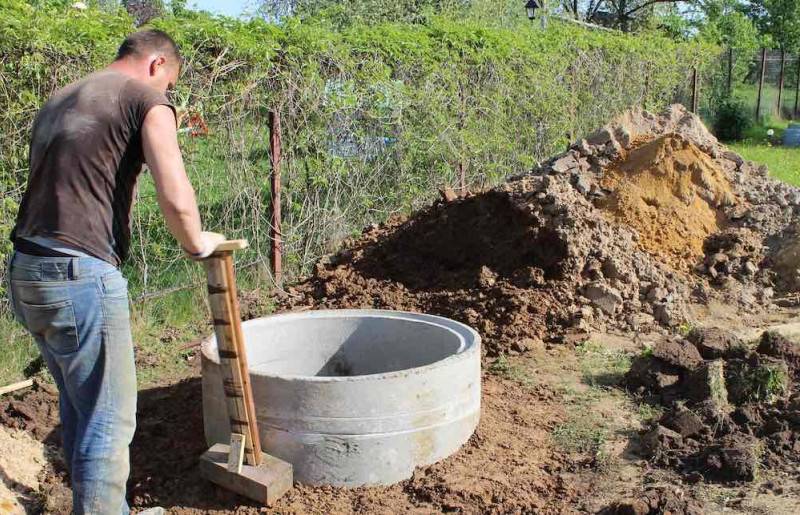

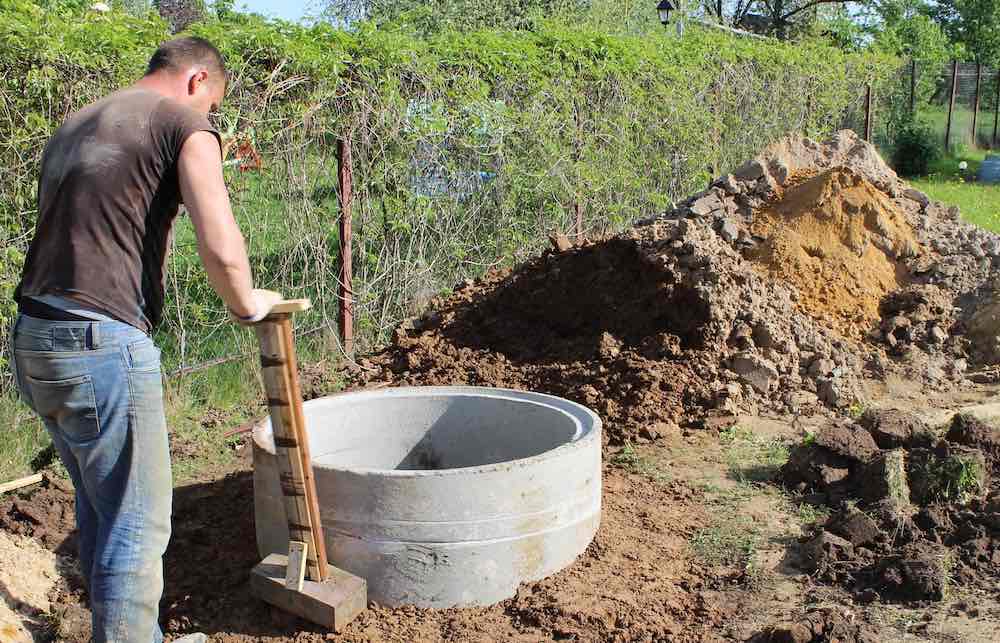

Первое кольцо ставят на грунт, который постепенно вынимают изнутри и под бортиком. Постепенно кольцо опускается. Тут очень важный момент: необходимо следить за тем, чтобы оно опускалось строго вниз, без перекосов. Иначе шахта получится наклонной и, рано или поздно, осадка колец прекратиться.

Чтобы избежать перекоса необходимо контролировать вертикальность стенок. Делают это привязав к бруску отвес и уложив его на кольцо. Дополнительно можно контролировать и вверху уровнем.

Когда верхний край кольца сровнялся с уровнем грунта, накатывают следующее. Его ставят строго сверху. Работу продолжают. Если на первом кольце грунт можно перекидывать через борт лопатой с укороченным черенком, то на следующих приходится уже вынимать при помощи ворота или треноги и блока. Таким образом работать должны не менее двух человек, а ворочать кольца нужны, как минимум трое, а то и четверо. Так что выкопать колодец самостоятельно, в одни руки, невозможно. Разве что приспособить лебедку.

Так, постепенно, наращивается глубина колодца. Когда опускается кольцо в уровень с грунтом, на него ставят новое. Для спуска используют вбитые скобы или приставные лестницы (правильнее — скобы).

Достоинства такого способа копки колодца:

• Можно проконтролировать насколько плотно и ровно стало кольцо.
• Можно уложить те самые резиновые прокладки, которые обеспечат герметичность или ставить их на раствор.
• Стенки не осыпаются.

Это все плюсы. Теперь о минусах. Работать внутри кольца неудобно и сложно физически. Потому по этому методу копают в основном на небольшую глубину — 7-8 метров. Причем в шахте работают по очереди.

Строение «ножа» для более легкой проходки грунта при рытье колодцев

Еще один момент: при копке колода с кольцами, ускорить процесс оседания и облегчить проход грунта, можно при помощи ножа. Его делают из бетона, он заливается в грунт в самом начале. Для его формирования копают канавку по кругу. В сечении она имеет треугольную форму (смотрите рисунок). Ее внутренний диаметр совпадает с внутренним диаметром используемых колец, наружный — чуть больше. После набора бетоном прочности, на это кольцо ставят «штатное» и начинают работу.

Установка колец после достижения водоносного слоя

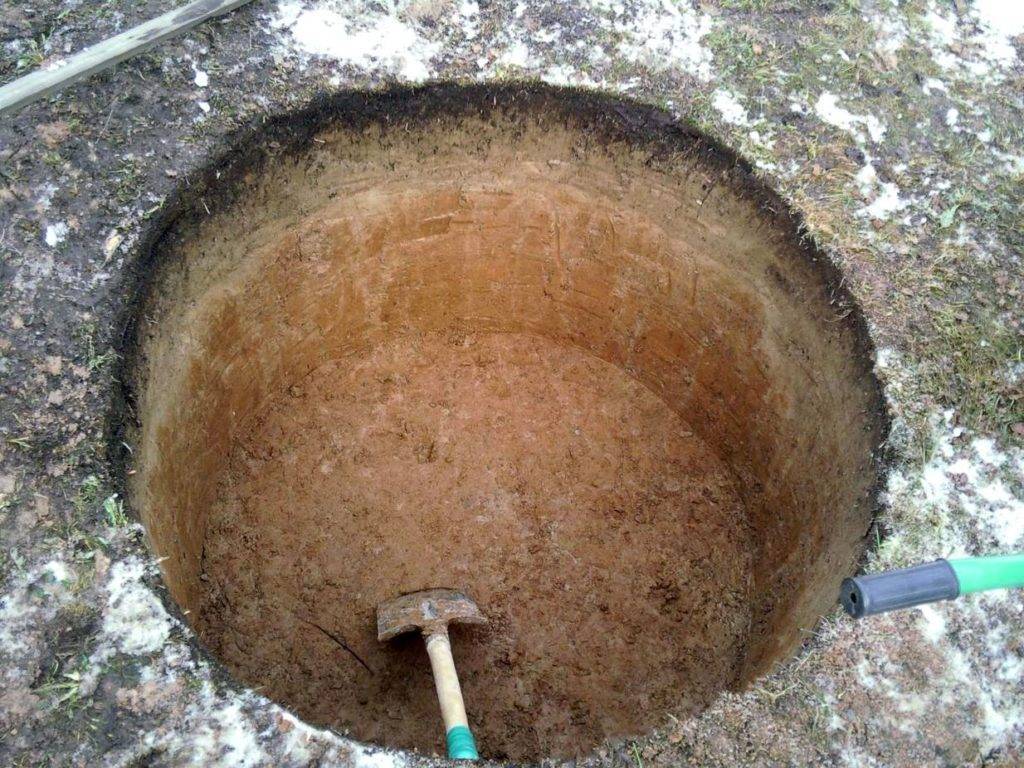

Сначала копается шахта без колец. При этом следят за стенками. При первых признаках осыпания ставят внутрь кольца и продолжают углублять по первому способу.

Если на всем протяжении грунт не осыпается, достигнув водоносного слоя, останавливаются. При помощи крана или манипулятора в шахту укладывают кольца. Затем, углубляют еще на пару колец по первому методу, увеличивая дебит.

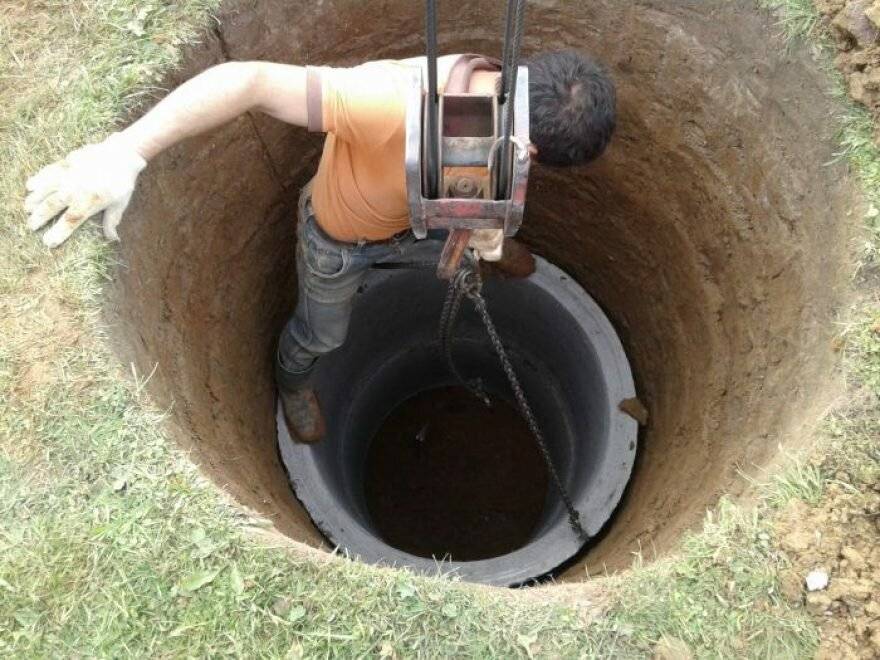

Сначала копают шахту до водоносного слоя, потом в нее ставят кольца

Техника выемки грунта тут такая же: пока позволяет глубина, его просто выбрасывают лопатой. Потом ставят треногу и ворот и поднимают в ведрах. После установки колец промежуток между стенками шахты и кольца засыпается и трамбуется. Верхние несколько колец можно при этом герметизировать снаружи (битумной пропиткой, например или другой обмазочной гидроизоляцией).

При работе также необходим контроль вертикальности стен, но он в определенных пределах может корректироваться. Способ контроля аналогичен — отвес, привязанный к бруску и спущенный в шахту.

Достоинства этого метода:

• Шахта более широкая, работать в ней удобнее, что позволяет делать более глубокие колодцы.
• Можно сделать наружную герметизацию нескольких верхних колец, что минимизирует возможность попадание самых загрязненных вод.

Недостатков больше:

• Сложно проконтролировать герметичность стыка колец: в шахте во время установки находится запрещено. Ворочать в ней уже установленное кольцо невозможно. Оно весит сотни килограммов.
• Можно пропустить момент, и шахта осыпется.
• Плотность засыпки промежутка между стенкой шахты и кольцами остается меньше, чем «родной» грунт. В результате талые и дождевые воды будут просачиваться вглубь, где через щели попадут внутрь. Чтобы этого избежать, делают вокруг колодца защитный круг из водонепроницаемого материала (гидроизоляционная мембрана) с уклоном от стенок колодца.

Как выбрать место и время для копки?

Наиболее надежный способ – это обратится за гидрогеологическим исследованием. Вам укажут точное место, где лучше всего вырыть колодец из бетонных колец плюс анализ воды, которая будет в будущем колодце. Но данная услуга не из дешевых и может себя окупить только в том случае, если вода в колодце будет использоваться в качестве питьевой, то есть возле дома с постоянным обитанием в нем людей. На дачном участке ее необходимость предназначается в основном для технических нужд, а для питьевой можно очистить только лишь идущую в дом.

Если же вы собираетесь обойтись без исследования, тогда нужно ориентироваться на некоторые приметы:

• ориентируйтесь на положение колодцев по соседству – пласты породы как правило залегают неравномерно, также ситуация обстоит и с водоносными слоями. Если в соседнем колодце вода находится на глубине 6 метров, это не значит, что в вашем вода будет на том же уровне. Она может оказаться как выше, так и ниже либо вообще уйти резко куда-нибудь в сторону. Так что это только приблизительная «разметка» проекта, где могут находиться колодезные воды;
• наблюдение за поведением животных и насекомых. Наиболее точным ориентиром может послужить мелкая мошкара. В теплый период, при безветрии вечером перед закатом осмотрите участок. Если на нем есть места, где мошки «зависают» столбами, это говорит о том, что в данном месте достаточно близко расположены водоносные пласты. Для того чтобы удостоверится в этом понаблюдайте с утра за отмеченной областью. Если утром над ним клубится туман, тогда вода действительно располагается достаточно близко;
• народный способ. Берем глиняную посуду. Лучше всего не глазированную. Можно воспользоваться и обычной кастрюлей, главное чтобы она была широкой. В выбранную посуду насыпают высушенный в духовке силикагель. Если его нет и неизвестно, где его можно раздобыть, тогда нужно взять керамические кирпичи, разбить их пока от них не останется только мелкая крошка, и просушить ее несколько часов в духовке. После чего необходимо засыпать его в посудину доверху и завязать сухой х/б тканью. Только таким образом, чтобы не развязалось. Взвесьте и запишите полученное значение. После чего на месте предполагаемого колодца вырываете яму глубиной 1-1,5 метров, после чего необходимо поставить в выкопанный слой посудину и присыпать землей. Выждать сутки. После чего вырыть и взвесить по новой. Чем больше изменилась масса, тем большая концентрация воды в этом месте;
• проанализируйте растущую на участке траву – данный метод хорошо применим только тогда, когда участок еще не распахан. При осмотре растительности постарайтесь выявить наиболее заросшие островки. На единичные растения не нужно обращать особого внимания, так как они могут быть занесены сюда случайным образом, для этого способа нужны именно полянки, островки растительности.

Данные способы являются только приблизительным определением места залежей водоносных слоев, где можно осуществлять рытье колодцев из бетонных колец. Ни один из них не дает 100% гарантии, но в случае использования нескольких методов можно определить более-менее точное место расположения и стоит попробовать выкопать колодец именно в этом месте.

Колодец наиболее благоприятно копать два раза в год: либо во второй половине августа, либо в середине зимы – после двух недель морозов. В эти два периода наиболее низкий уровень грунтовых вод и верховодки практически не бывает. Это существенно облегчит работу, кроме того определить дебит будет значительно проще – в эти периоды он находится на минимуме и в будущем вы не будете испытывать недостатка с водой.

Если вы решили проводить копку колодца или вырыть скважину своими руками, в августе может не хватить времени, та как это «пограничная зона» перед сезоном дождей. В этом случае к работе необходимо приступать пораньше. Может даже в начале месяца. В общем, вам необходимо рассчитать время работ таким образом, чтобы выход на водоносный горизонт приходился на самый «безводный» период. В идеале желательно еще разобраться с гидроизоляцией стенок.

Как устроить колодец своими силами

Для строительства колодца можно нанять профессионалов, а можно сделать его своими силами.

В зависимости от вида грунта выбирают способ его разработки:

• Если грунт плотный, то колодец копают открытым способом. Для этого просто выкапывают яму нужного размера на всю глубину будущего колодца. Преимуществом этого способа является комфортность выполнения работ – человек копает ничем не стесненный.
• Если грунт сыпучий, то работу ведут закрытым способом, так как стенки шахты могут рухнуть. При этом закрепление стенок проводится сразу — по мере углубления колодца. Работать сложнее, но зато безопаснее.

Для того чтобы выбрать метод работы, можно провести следующий тест. Нужно выкопать на выбранном месте яму глубиной не менее 1 м. Если ее стенки плотные. Хорошо держатся, то можно выбрать открытый способ. Если же есть хоть малейшее осыпание грунта, то безопаснее вести работы закрытым способом.

В настоящее время укрепление стенок колодцев редко проводят с использованием бревен или камня. Чаще всего используются железобетонные кольца необходимого диаметра. Для новичка это лучший вариант. Поэтому далее мы рассмотрим именно это метод.

Важно: не стоит использовать бракованные кольца, которые продают дешевле, а также кольца, бывшие в эксплуатации. Такой материал опасен, поскольку может иметь трещины, которые приводят к разрушению или перекосу стенок колодца

Порядок работы:

• Для начала нужно вычислить диаметр будущей шахты. Он равен внешнему диаметру кольца, плюс 25 – 30 см для открытого способа, и небольшой зазор для закрытого.

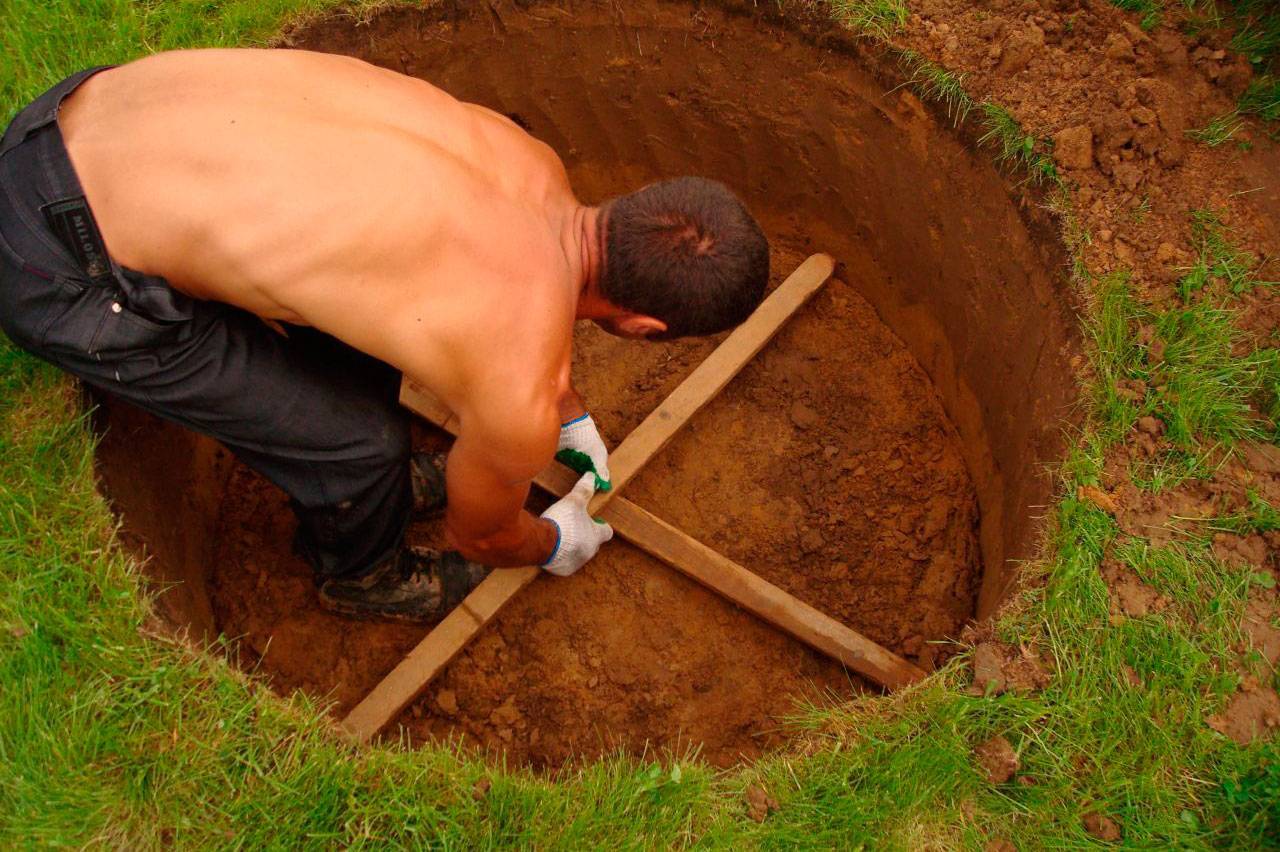

• Для контроля размера шахты нужно соорудить крестовину из двух реек, равных по длине диаметру колодца.

Далее при открытом способе действую так:

• Копают шахту необходимой глубины, периодически проверяя е размеры с помощью крестовины.

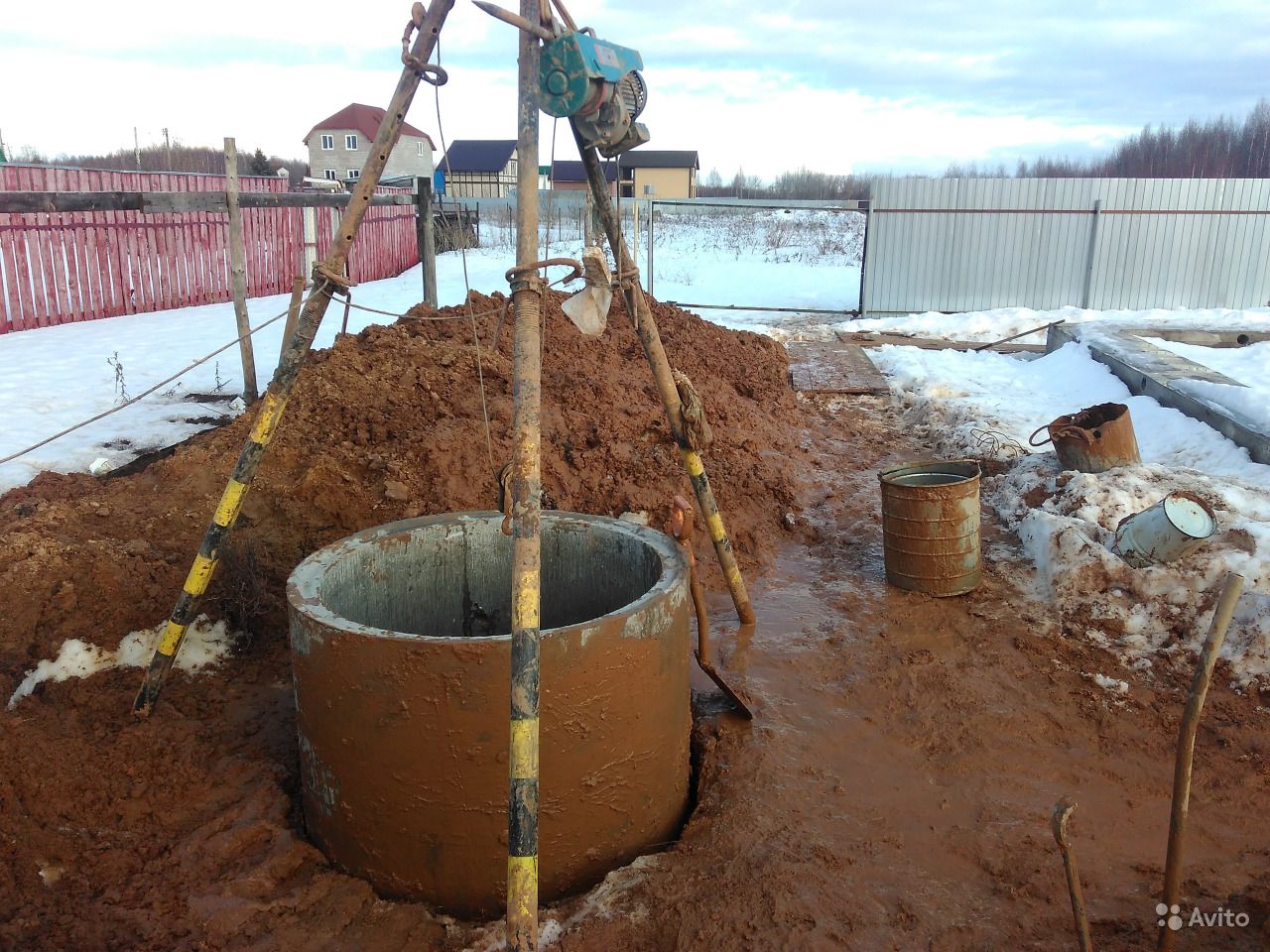

• Затем, используя треногу и лебедку, поочередно опускают в нее кольца, контролируя вертикальность их установки.
• Засыпают зазор между стенками колец и шахты песком.
• Швы между кольцами заделывают.

При закрытом способе:

• Копают яму такой глубины, чтобы грунт еще не осыпался.
• Помещают в нее первое бетонное кольцо.
• Затем яму углубляют, одновременно подкапывая грунт под стенками кольца так, чтобы оно равномерно опускалось под собственной тяжестью.
• Затем на него ставят второе и следующие кольца.
• После достижения водоносного слоя, сверху устанавливают последнее кольцо, которое будет служить оголовком.
• Швы между кольцами герметизируют цементным раствором (3 части песка на 1 часть цемента).

Если до окончания копки в шахту начинает поступать вода, ее откачивают при помощи насоса. Кольца соединяют между собой специальными скобами. Для уплотнения стыков колец используют просмоленную пеньковую веревку, которую укладывают в желоба, имеющиеся на торцах колец.

Во избежание попадания в ствол колодца загрязненных атмосферных вод, вокруг него сооружают глиняный замок. Для этого шахту окапывают на глубину 100 см и засыпают это кольцо глиной. Которую затем нужно хорошо утрамбовать. Можно потом устроить сверху бетонную отмостку.

Для ее очистки необходимо сделать донный фильтр:

• Сначала всю воду откачивают.
• Затем дно шахты выравнивают, удаляя грязь.
• Следующим этапом является засыпка дна слоем чистого речного песка толщиной 20 – 30 см.
• После насыпают слой мелкого гравия или щебня толщиной 15 – 20 см.
• Последний слой из крупного щебня также имеет толщину 15 – 20 см.

Перед засыпкой щебня желательно промыть его слабым раствором хлорной извести, а потом водой. Если дно шахты слишком жидкое, то можно уложить на него дощатый настил с отверстиями. А затем на нем устроить донный фильтр.

Сразу колодезную воду пить нельзя. В течение двух недель ее необходимо выкачивать и использовать только для полива и других технических целей.

Когда вода станет чистой, нужно взять пробу и сдать в лабораторию на анализ. Если он покажет, что вода качественная – можно будет использовать ее для питья и приготовления пищи.
