Как замаскировать трубы без короба?
Материалы, с помощью которых закрываются коммуникации, должны отвечать следующим требованиям:
Простота монтажа. При маскировке труб своими руками важно, чтобы с задачей справился даже начинающий мастер.
Прочность и износостойкость. Если конструкция подвижна, то материал должен выдерживать постоянные механические нагрузки.
Устойчивость к влажности. На некоторых трубах скапливается конденсат, а в совмещенных санузлах источником влаги выступает раковина или ванна.
Удобство и эргономичность. В типовых квартирах туалеты не отличаются габаритами, поэтому важна не только эстетическая составляющая, но и экономия пространства. . Трубы – общедомовое имущество
Важно, чтобы в случае протечки или проверки доступ к устройствам оставался открытым, поэтому сооружать глухие конструкции не желательно. Главная опасность замурованных труб в том, что когда они дадут течь, процесс останется незамеченным. А когда аварию заметят соседи снизу, придётся в срочном порядке вскрывать стены.
Трубы – общедомовое имущество
Важно, чтобы в случае протечки или проверки доступ к устройствам оставался открытым, поэтому сооружать глухие конструкции не желательно. Главная опасность замурованных труб в том, что когда они дадут течь, процесс останется незамеченным. А когда аварию заметят соседи снизу, придётся в срочном порядке вскрывать стены.
Перед монтажными работами следует привести в порядок все трубы, проверить вентили и счётчики: это обязательное условие позволит прослужить изделиям дольше и избежать дополнительных затрат в случае аварии.
С помощью сантехнического шкафа можно не только спрятать трубы в туалете, но и создать дополнительное место для хранения строительных инструментов или чистящих средств. К канализационному стояку останется свободный доступ, а санузел будет выглядеть эстетично.
На фото шкаф в хрущевке, сделанный на заказ из ЛДСП. С его помощью легко скрыть трубы в туалете и сохранить помещению привлекательный внешний вид.
Инструменты и материалы
Шкаф для туалета можно заказать в мебельной компании или сделать своими руками. Для работы понадобятся:
- Строительный уровень.
- Рулетка.
- Шуруповерт, саморезы, дюбели.
- Дрель.
- Лобзик.
- Петли для крепления дверок.
- Заготовки для создания туалетного шкафа: доски, ДСП, ЛДСП или МДФ.
- Деревянные бруски.
- Укрывная пленка, которая защитит пол от повреждений.
Приступаем к работе
- Монтаж каркаса своими руками для короба всегда начинается с низа стены. Профиль (нижний направляющий) вырезается по размеру и крепится к полу с помощью дюбелей (какие типы профиля бывают и какой для чего использовать мы рассказывали здесь).
- Вертикальные боковые профили (несущие) выставляются по уровню, ориентируясь на уже прикрепленный внизу горизонтальный профиль. И также закрепляются дюбелями.
- Если короб будет сплошным, по центру устанавливается еще один вертикальный профиль. К нему будет удобно крепить гипсокартон или ПВХ (ширина у последнего всего один метр).
- К готовому каркасу (подробнее про монтаж каркаса из профиля рассказано в этой статье) с помощью саморезов монтируется гипсокартон (или пластик) нужного размера. Шаг между шурупами составляет двадцать сантиметров.

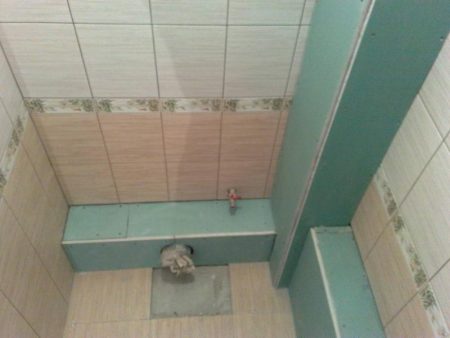

На готовый короб из гипсокартона можно клеить плитку любого цвета и фактуры – она выглядит красиво, служит долго и удобна в использовании (легко вымыть и почистить от пыли). Средняя цена за метр квадратный от 98 до 1200 рублей. Дополнительно требуется специальный клей (средняя цена 980 рублей за 15 килограмм, расход на метр квадратный 2,5 кг).
Схема укладывания плитки на каркас, в котором спрятаны трубы
- Более дешевый вариант – нанесение шпатлевкии покраска. Основной недостаток такой отделки – потребность в косметическом ремонте. Стоимость эмали в среднем 170 рублей за килограмм, эмульсии – 250 рублей за ведерко на 14 килограмм. Под краску также необходима грунтовка. Ее средняя цена 320 рублей за ведро на 10 литров.
- Часто короба обклеивают обоями. Такая отделка самая быстрая в исполнении. Недостаток – недолговечность. А бумажные обои еще и впитывают влагу. Надежнее виниловые обои (средняя цена за рулон шириной 0,53 сантиметра и длиной 10 метров – 350 рублей). Дополнительно потребуется обойный клей (190 рублей за литр).
- Если обшивка производилась ПВХ, дополнительная отделка не требуется. Следовательно, короб будет стоить ровно столько, сколько заплачено за пластик и профиля для каркаса.
Эскиз, как будет выглядеть короб со спрятанными трубами в туалете.
Полезно знать
- При установке гипсокартона, чтобы закрыть трубы в туалете, нельзя допускать его касания к трубопроводам. Конденсат, попадающий на гипсокартон, значительно сократит срок службы короба.
- В коробе необходимо установить ревизионный люк на случай ремонта. Эти дополнительные расходы обойдутся в сумму от 15 до 40 долларов.
- На стыки гипсокартона с помощью шпатлевки обязательно крепится армированная сетка, которая предотвращает появление щелей в будущем.
Создание каркаса для инсталляции
Ниже приведена пошаговая инструкция как сделать каркас для трехстороннего короба вокруг инсталляции унитаза:
- С помощью строительного уголка и уровня переносят контур рамы инсталляции на стену.
- От контура на стене отбивают две параллельных линии на полу к стойкам инсталляци
- Нарезают по размеру контура и рамы две пары боковых направляющих профилей. Верхнюю пару элементов — делают длиннее на две ширины спинки (56 мм).
- Сверлят на стене и полу отверстия для дюбелей (анкеров).
- Крепят направляющие профили по «внешней» границе контура на стене.
- Крепят к раме профили через стенку (полку). Монтаж проводят таким образом, чтобы спинка профиля была на одном уровне с «лицевой» плоскостью инсталляции.
- Нарезают по размеру стартовые профили для крепления на полу. Устанавливают их между вертикальными направляющими профилями на стене и инсталляции унитаза.
- Вырезают из стоечных потолочных профилей перемычки, которые служат ребрами жесткости для получившейся конструкции и для гипсокартонных стенок короба. Длину отрезков делают короче, чем глубина короба на 3-4 мм — учитывают две толщины спинки профиля (по 0.5-0.6 мм) плюс небольшой запас на погрешность разметки и измерений. Перемычек надо как минимум пять — две по углам каркаса, по одной посредине сверху и на каждой боковой стенке короба. Если высота инсталляции унитаза больше 80 см, то по бокам надо по две перемычки.
- Монтируют перемычки, вставляя их между направляющими профилями на стене и на раме инсталляции унитаза.
На этом каркас готов — приступают к обшивке.
Как правильно спрятать трубы в ванной под плитку
Между собой детали каркаса крепятся заклепками вытяжного типа или также саморезами. Если каркас изготавливается из стали без защитного покрытия, то после установки по месту его покрывают двумя слоями антикоррозийной краски (можно свинцовым или железным суриком, разведенным в олифе).Поверхность пластмассовой оболочки грунтуют повышающей адгезию грунтовкой и отделывают мозаикой, укладывая ее на белую цементную клеящую смесь или состав на полиуретановой основе.Разводку водяных труб, чтобы спрятать систему водопровода, выполняют по стенам до производства выравнивающего оштукатуривания. Чтобы штукатурный слой для покрытия труб не пришлось делать излишне толстым, в стенах ванной штробят каналы под водопровод.
Болгаркой с “сухорезом по предварительно сделанной на стенах разметке выполняют параллельные надрезы на расстоянии диаметра используемых труб, после чего перфоратором или зубилом с молотком вырубают материал между надрезами. Данная ситуация упрощает решение вопроса, так как монтаж “с нуля при правильно продуманной последовательности ремонтных работ позволяет выполнить ремонт ванной с меньшими затратами сил и времени. Подбирают тонкостенную пластмассовую трубу с внутренним диаметром, равным наружному диаметру “К-Флекс”, и по всей ее длине делают разрез болгаркой.
Зазоры между кусками “К-Флекс”-оболочки по окружности стояка заполняют монтажной пеной и, не дожидаясь ее расширения, надевают на стояк разрезанную вдоль тонкостенную пластмассовую трубу, расширив прорезь.
Особенности короба
Несмотря на сокрытие коммуникаций, короб оставляет доступ к трубам свободным. При желании их можно заменить или покрасить. Зачастую он имеет вид простой конструкции, обшиваемой вокруг водопровода. Использоваться могут самые различные материалы, однако гипсокартон для короба считается оптимальным вариантом. Это обусловлено тем, что обладает всеми необходимыми характеристиками: прочности, долговечности, доступности для рядового потребителя.
Короб обеспечивает легкий доступ к трубам в любое время
Внешняя отделка может быть любой, на усмотрение хозяев. Чтобы оббить трубопровод гипсокартонными листами, необходимо сконструировать жесткий каркас для короба. Прочная конструкция может быть как металлической, так и деревянной. Сложного в этом абсолютно ничего нет, требуется лишь грамотно рассчитать количество расходных материалов. Ибо основное условие — короб не должен соприкасаться с коммуникациями. Поскольку его функциональная необходимость едва ли вызывает сомнения у владельцев красивых ванных, то позаботиться о его обустройстве следует заранее.
Пошаговая инструкция
Монтаж короба производится в несколько этапов.
Этап 1: нанесение разметки
Для начала необходимо учесть размер труб и предусмотреть расстояние между ними и коробом. Зазора в 3 – 5 сантиметров будет достаточно. Удобнее всего разметку начинать с пола, очерчивая на нем контуры короба. Далее аналогичная разметка переносится на потолок.
Ровный короб из гипсокартона для труб отопления требует линий, перпендикулярных друг другу и стенам помещения. Для этого во время работы следует использовать рулетку и лазерный уровень.
Этап 2: монтаж и установка каркаса
По линиям разметки в стенах подготавливаются отверстия для дюбелей при помощи перфоратора. Шаг между ними варьируется в диапазоне 30-60 сантиметров. Заранее необходимо при помощи болгарки или ножниц по металлу нарезать профиль согласно ранее установленным размерам.
Далее выполняется монтаж:
- В первую очередь необходимо установить направляющие профили на стены, пол и потолок по линиям разметки. Для этого профиль прижимается к поверхности, через него бурятся отверстия непосредственно в плоскости стены, пола или потолка. Затем выполняется крепление дюбель гвоздями.
- Следующим этапом монтажа является установка стоечных профилей. Они выставляются в направляющие строго по уровню, а для крепления используются саморезы. Концы необходимо загнуть или обрезать. На этом же этапе маленькими саморезами к пересечению направляющих крепится угловой соединительный профиль, он формирует углы короба.
- На третьем этапе монтажа короба из гипсокартона для труб создается каркас жесткости конструкции. Для этого с обеих сторон каркаса параллельно полу и друг другу крепят отрезки профиля.

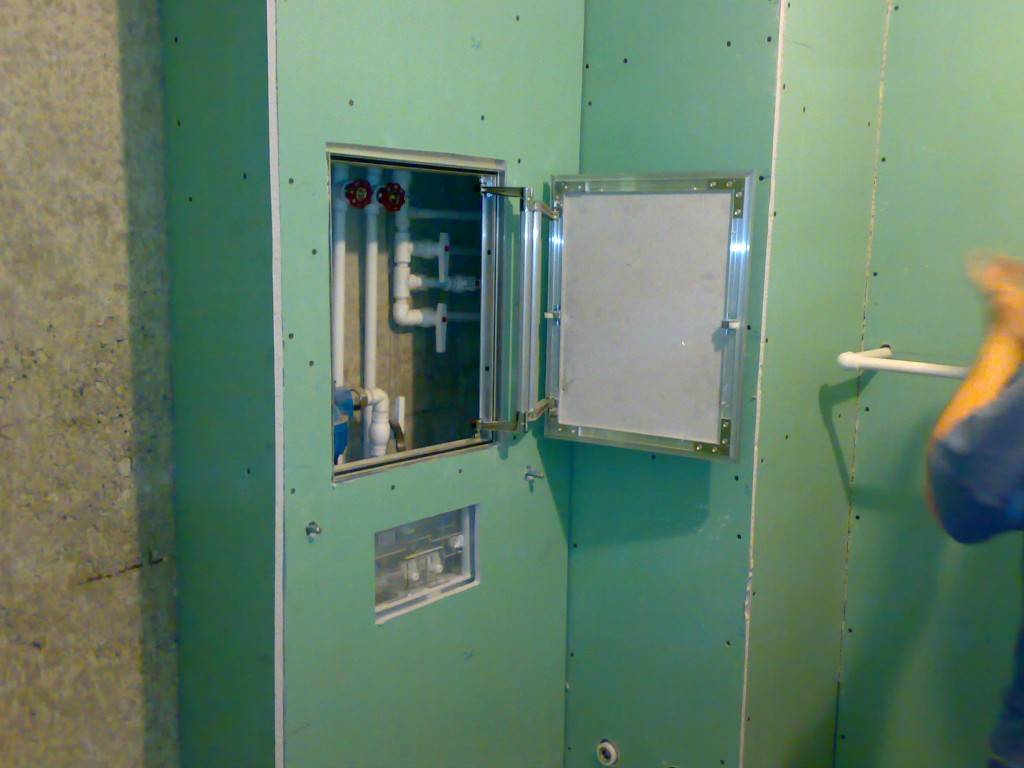

Этап 3: монтаж ревизионного люка
Люк устанавливается в месте стыка или ревизии труб, что позволяет выполнить необходимые работы. Такой люк обычно ставят в местах установки счетчиков, чтобы снимать с них показания каждый месяц. Дверцы можно сделать самостоятельно или приобрести отдельно. Второй вариант желательней.
В месте, где будет располагаться люк, делается отверстие в гипсокартоне, соответствующее размерам дверцы.
Этап 4: обшивка гипсокартоном
Предварительно измеряются все части каркаса, после чего размеры переносятся на гипсокартонный лист. При нанесении разметки учитывается расположение вентиляционного отверстия и ревизионного люка. Вырезка деталей осуществляется с использованием строительного ножа.
Крепление листов выполняется черными саморезами. Оптимальное расстояние между ними – 15 сантиметров.
Этап 5: отделка
Перед финишной отделкой короба необходимо заделать все швы, образовавшиеся на стыках листов гипсокартона. Для этого потребуется штукатурка и серпянка.
При помощи монтажного ножа выполняется расшивка швов на 45 градусов. В образовавшиеся борозды закладывается штукатурка, производится выравнивание поверхности. Далее на еще не высохший раствор следует нанести слой серпянки, затем наложить второй слой штукатурки.
Дальнейшие работы по оштукатуриванию будут зависеть от того, как в конечном итоге будет отделан короб. Если финишная отделка предполагает укладку плитки, то короб достаточно загрунтовать. Для покраски собранной конструкции потребуется выполнить шпатлевку поверхности в два слоя.
Можно ли прятать газовые трубы под гипсокартон, собрав короб из него, как для водопроводных и канализационных коммуникаций? Да, при условии того, что к соединениям, кранам и магистралям будет предусмотрен свободный доступ. Порядок действий в этом случае аналогичен описанному выше.
Порядок выполнения работ
В первую очередь для успешной установки короба из гипсокартона под ванную необходимо провести разметку на полу. Первая линия должна обозначать контур, по которому вы поставите направляющий контур. Учитывайте, что сами листы устанавливаются поверх каркаса, поэтому границы вашего короба будут немного отличаться. Все линии необходимо проверить на перпендикулярность по отношению друг к другу и стенам.
Учитывайте, что листы гипсокартона не должны лежать на трубах – между ними необходимо оставить хотя бы 3-5 сантиметров свободного пространства. Ширину выбирайте самостоятельно в зависимости от свободного пространства. Если вы собираетесь класть поверх листов плитку, то ширину короба необходимо делать кратной ширине одной плитки. Когда вы закончите разметку на полу, можете приступать к разметке стен. Это делается при помощи специальной строительной нитки, которая позволяет проставить правильные точки на полу и потолке.
Закрепление элементов каркаса
Установите профиль возле стены, после чего сконструируйте две стойки: отстоящую и переднюю грань короба. Если ширина образовавшегося проема превышает 25 сантиметров, а высота – 1.5 метра, то необходимо соорудить опорные перемычки и стойки. Они устанавливаются на равном удалении друг от друга. Если вы используете деревянные бруски, во время монтажа обязательно обрабатывайте стыки дерева при помощи специальной мастики.
Монтаж листьев гипсокартона
Лист гипсокартона заранее раскроите на отдельные единые полосы. В первую очередь подготовьте материал для боковых граней – в таком случае ширина полос должна ровняться ширине каркаса. Следите, чтобы он не выступал за боковые грани. Полученные листы закрепите при помощи саморезов на расстоянии 2-3 сантиметров от основных стоек. Можете дополнительно укрепить конструкцию, однако, если она не очень большая, это не сыграет никакой роли.
Облицовка
После того, как вы установите все листы гипсокартона в каркас, можете приступить к шпаклеванию поверхности. Это необходимо для формирования углов короба, а также для заделки свободных пространств в месте его примыкания к стенкам. Лучше всего использовать специальный пластиковый уголок, который закрепляется при помощи стартовой шпаклевки. После высыхания на поверхность наносится финишная шпаклевка. Это значит, что короб готов к последующей укладке плитки.
Как подобрать нужные материалы?
Изготовить короб в ванной своими руками несложно технически, но следует принимать во внимание особенности данного помещения. Высокая влажность и возможное попадание брызг на стены диктуют хозяину отдавать предпочтение влагостойким материалам
К таковым можно отнести:
влагостойкий гипсокартон;
пластиковые панели;
специальные сорта фанеры.
Обладая низкой способностью впитывать влагу, листовые материалы легко поддаются резке и обработке. Их можно декорировать в соответствии с общим дизайном ванной комнаты, окрасив, наклеивая плитку или оштукатуривая, если нужно.
Закреплять листовой материал требуется на каркасе, поэтому кроме ГКЛ или других листов нужно выбрать и материал для направляющих. Удобнее всего использовать готовые профили для монтажа гипсокартона. Это металлические конструкции, прочные и легкие одновременно. Их легко резать и прикреплять друг к другу и стенам. Монтаж листового материала производят посредством саморезов.
Монтажные работы
Расскажем, как сделать короб из гипсокартона для маскировки коммуникаций в санузле.
Этапы постройки короба для маскировки труб в ванной:
- разметка;
- постройка каркаса;
- обшивка собранных конструкций листами гипсокартона;
- выполнение финишной отделки.
Выполнение разметки
Начать работу стоит с нанесения линий крепления деталей на стенах и горизонтальных поверхностях – потолке и напольном покрытии. Чтобы построить короб, скрывающий вертикальные трубы, нужно сделать следующее:
найти участок трубы, который выступает дальше остальных, отмерить от этого участка 4-5 см, сделав отметку на стене;
- используя уровень, нужно провести вертикальную линию, через намеченную точку, линия должна проходить от потолка до пола;
- аналогичную вертикальную линию необходимо провести на стене по другую сторону труб;
- далее нужно наметить границы короба на потолке и на полу. Для выполнения этой работы удобно использовать угольник. Инструмент устанавливают так, чтобы он стоял вровень с вертикальной линией и проводится линия под прямым углом.
Монтаж каркаса
Поверх сделанного плана на стене и горизонтальных поверхностей нужно закрепить UD профиль, который будет основой каркаса. Последовательность действий:
- при помощи ножниц по металлу необходимо нарезать профиль отрезками, требуемой длины;
- начинают монтаж каркаса с крепления деталей на полу и потолке. Отрезок профиля прикладывают к сделанной ранее линии разметки, чтобы убедиться, что она подходит по размеру. При необходимости, производится коррекция;
- затем при помощи перфоратора нужно сделать отверстия глубиной 5 см, диаметр отверстий зависит от диаметра выбранных дюбелей;
- устанавливаются отрезки профиля, в выполненные отверстия устанавливаются пластиковые детали, затем закручивается шуруп. Шаг расположения креплений при установке UD профиля составляет 20 см;
- после того, как будут собраны участки каркаса на полу и потолке, прикручиваются вертикальные детали к стенам, при их установке подготовленный отрезок вставляется в профили, закрепленные на потолке и полу. Затем профиль крепится при помощи дюбелей к стене;
- дополнительно вертикальные и горизонтальные части каркаса скрепляют между собой саморезами;
Обшивка каркаса
Закончив работу по сборке каркаса, можно приступать к обшивке конструкций гипсокартоном. Порядок выполнения работ:
- нарезают листы материала на куски нужного размера. Для этого необходимо при помощи рулетки снять замеры с собранного каркаса и перенести эти замеры на листы гипсокартона. Далее к листу по линии прикладывается линейка и при помощи ножа прорезается слой картона и частично гипсовый слой. Затем лист нужно поднять, перевернуть и разломить по прорезанной линии. После этого аккуратно прорезается второй слой картона и торец вырезанной детали обрабатывается для удаления задиров и неровностей;
- если это предусмотрено планом, то в вырезанных деталях производится вырезание технологических отверстий (для вхождения горизонтальных труб, для установки дверок-ревизий);
- вырезанные детали закрепляют на собранном каркасе при помощи саморезов. Заворачивать шурупы нужно шуроповертом, работающим на низких оборотах;
- Крепятся листы к боковым профилям и ребрам жесткости, шаг между соседними саморезами – 20 см.
Отделочные работы
Собирая короб из гипсокартона, нужно заранее продумать вопрос отделки. Можно использовать плитку, обои, краску – главное, чтобы отделка короба вписывалась в интерьер ванной. Но сначала конструкцию нужно подготовить, а именно:
- заклеить швы между листами серпянкой;
- зашпаклевать швы и места расположения саморезов;
- покрыть корпус грунтовкой в два слоя.
После того как грунт высохнет, можно будет выполнить отделку, используя выбранный вариант. Итак, мы разобрались, как делается короб из гипсокартона для ванной. Работу по монтажу данной конструкции нельзя назвать очень сложной, все операции предельно просты.
Однако не стоит забывать, что удачной конструкция получится только в том случае, если работа выполнялась максимально аккуратно
Особое внимание стоит уделить разметке, так как ошибки на этом этапе приведут к перекосу всей конструкции
Пошаговая инструкция изготовления короба для труб
Перед тем как вы начнете собирать короб из гипсокартона, нужно составить проект. Не стоит игнорировать этот этап, так как он является одним из важных, так как от него зависит качество короба выполненного своими силами.
Пошаговая инструкция сборки гипсокартонного короба для скрытия сточных труб, будет описана на примере ванной комнаты и туалета, процесс монтажа конструкции для скрытия труб на кухне идентичен описанному.
Не нужно создавать точный чертеж, достаточно просто сделать схематический рисунок с перенесенными на него размерами будущей конструкции.
Схема гипсокартонного короба для труб
Смотрите в видео: как закрыть трубы гипсокартонным коробом.
Монтаж люка-невидимки
Сооружение люка выполняют так:
- На подготовительном этапе размечают место расположения детали. Чаще всего люк устанавливают в средней части передней стенки короба. Это позволяет сохранить узор плитки.
- При установке каркаса формируют нишу, параметры которой совпадают с размерами люка. Раму закрепляют с помощью длинных саморезов. Эту деталь снабжают дверцей и фурнитурой.
- Каркас обшивают листами гипсокартона, укладываемыми внахлест. Покрытием снабжают и раму.
- Гипсокартон обрабатывают грунтовкой. После высыхания состава укладывают плитку. Швы покрывают герметиком, дожидаются высыхания конструкции.
- Строительным ножом прорезают люк, удерживая инструмент под наклоном.
Особенности построения короба
По сути, короб представляет собой простую конструкцию из каркаса и закрепленных на нем листов гипсокартона. Однако не стоит забывать про особенности тех труб и коммуникаций, которые предстоит обшить. При изготовлении короба для труб необходимо учесть не только эстетику результата, но и практические моменты.
Канализационный стояк
Во многих квартирах на канализационном стояке имеются так называемые ревизии. Это специальные муфты на трубе с отводом или отверстием, которое закрыто крышкой. Необходима ревизия для прочистки засоров. Ни в коем случае нельзя наглухо зашивать коробом такие места. Следует предусмотрительно разметить место и оставить окошко для беспрепятственного доступа к ревизии извне. Закрыть окошко можно с помощью специальных пластиковых дверок, которые продаются в строительных магазинах.
Кроме ревизии следует предусмотреть доступ к местам соединения и схождения внутренней канализации в центральный стояк. Возможно, потребуется со временем заменить какие-либо элементы или устранить засоры по внутренним трубам.
Монтаж каркаса
Короб из гипсокартона в ванной имеет одинаковый принцип сборки вне зависимости от того прячется стояк или трубы разводки. Для работы потребуются:
- саморезы по металлу;
- дюбеля;
- направляющий и стоечный профили;
- ножницы по металлу;
- шуруповерт и перфоратор;
- уровень.
Профили стыкуются между собой под прямым углом
По линиям на стене крепится сплошной направляющий профиль. Для его монтажа необходимо взять дюбеля длиной 40 мм и крепить ими направляющие с шагом 50-60 см к стене. После этого такой же профиль, но значительно меньшей длины, крепится в двух местах на полу и в двух местах на потолке по имеющимся линиям. Двух дюбелей в каждый из четырех профилей будет достаточно (даже если длина направляющей 20см нужно два дюбеля, одного мало). В местах стыка профилей не нужно их прикручивать друг к другу, это будет сделано в момент обшивки гипсокартоном.
Для большей прочности конструкции вставляется стоечный профиль параллельно двум направляющим на стенах. Собирая короб из гипсокартона в ванной, внизу и вверху мы соединили под прямым углом два коротких профиля. Причем один из них уперся в другой. Стоечный профиль нужно вставлять в эту самую другую направляющую, чтобы он оказался на самом углу конструкции. Для этих целей нужен именно профиль CD, а не UD, что мы использовали ранее. Центральная (угловая) стойка ни к чему, по сути, не крепится, поэтому она должны быть жестче остальных частей каркаса.
Если не клеить плитку на короб, то можно использовать обычные направляющие
Стойка будет прочно зафиксирована во время монтажа гипсокартона. Она и так достаточно плотно зайдет в направляющие и не выпадет. Разумеется, нужно подобрать стоечный профиль такого размера, чтобы он плотно входил в направляющую. UD 27*28 и CD 60*27 являются в данном случае классикой жанра. На всём пути пользуемся уровнем, чтобы конструкция вышла без перекосов.
Изготовление каркаса для сантехнического шкафа
Каркас сантехнического шкафа делается по чертежу.
- Сначала монтируются направляющие профили (ПН 27×27) по полу и потолку;
- Затем устанавливаются четыре (для углового шкафа) или шесть вертикальных стоек (ПС) по углам каркаса. По два стыкующихся профиля ставятся во внешних углах шкафа;
- Две стойки ставятся по месту установки дверок шкафа. В эти стойки вставляются деревянные бруски для установки дверок;
- По размеру дверок (люка) ставятся поперечины из профиля ПС. Получается рамка для дверок;
- Для усиления конструкции и поперечного крепления листов гипсокартона делаются поперечины в конструкции каркаса из профиля ПС.
Как соединять профили читаем: Как соединять профили для гипсокартона. Как монтировать углы в констукциях их гиспокартона читаем Углы в конструкции из гипсокартона.
Важно заметить! Так как размеры сантехнических шкафов обычно небольшие, многие мастера меняют технологию и заменяют стоечные профили (ПС 50×50) на потолочные профили (ПП 60×27) и вместо стоек используют направляющие потолочные профили ПНП (27×28), а поперечины делают из потолочного профиля ПП (60×27). Пример на фото
Особой экономии это не дает, а в домашнем строительстве важно получить прочную конструкцию. Объяснить это легко
Ремонт ванной делается в последнюю очередь и для сантехнического шкафа используют остатки материалов, оставшиеся от ремонта и поэтому можно встретить самые замысловатые конструкции сантехнических шкафов.
Как сделать короб из гипсокартона
Закрыть трубы в туалете можно сделав короб из гипсокартона. Это, пожалуй, самое популярное решение. Все потому, что технология очень пластична, спрятать можно трубы любой конфигурации. Еще один приятный бонус — множественные варианты отделки: уложить плитку на клей, выровнять поверхность шпаклевкой, после покрасить или поклеить обои.
Короб для труб в туалете может быть вертикальным или горизонтальным — сути это не меняет
Особенности
Если вы выбрали такой закрыть трубы в туалете, существует несколько моментов, которые необходимо учесть. Первый — ко всем ключевым узлам — счетчикам, фильтрам и т.д. необходимо иметь доступ. К запорным кранам желательно чтобы доступ был быстрым. Есть несколько вариантов:
- сделать одну панель откидной или поворотной (на петлях);
- часть панели может быть съемной, крепление на пару саморезов и/или на магниты;
- поставить люк (пластикатовый или люк-невидимку под отделку плиткой.
Можно, конечно, сделать конструкцию неразборной, но при необходимости придется все ломать, затем восстанавливать, а проблемы случаются даже с новыми трубами.
Специальный люк под плитку
Второй — плитку, если отделывать будете ей, лучше клеить на специальный клей, а не класть на смесь цемента и песка. Слой клея требуется тоньше его масса меньше. При таких условиях проще будет снимать/поднимать крышку.
Порядок работ
Сначала определяетесь с тем, как будет выглядеть ваш короб. Желательно распланировать все так, чтобы он не только закрывал трубы, но, по возможности, нес еще и функциональную нагрузку. Например, если трубы проходят внизу вдоль стены справа или слева, что бывает, если в туалете устанавливается гигиенический душ, короб можно сделать чуть выше, а на его верхнюю часть ставить различные необходимые мелочи.
Как закрыть трубы в туалете: сделать короб из гипсокартона
Если закрываете стояки, которые проходят в одном из углов позади унитаза (планировка стандартных хрущевских туалетов), имеет смысл закрывать не только тот угол, а зашить всю стенку, сделав из нее шкафчик. Полки могут быть открытыми или закрытыми (с дверками или без), но в небольших квартирах это очень удобно.
Если трубы находятся на задней стенке, а туалет узкий и длинный, имеет смысл зашить заднюю стенку полностью
Определившись с тем, как будет выглядеть ваш короб, на стены, пол наносят разметку. Затем берут оцинкованные профили для гипсокартона. Вниз и по бокам идет несущий профиль — ПН (UW) — без загнутых боковин. Так как конструкции небольшие, достаточно профиля 50*40 мм. На перемычки идет стоечный профиль — ПС (CW) — его ширина тоже 50 мм, а глубина по желанию, может быть небольшой.
Перемычки нарезаются по размеру (ножницами по металлу) крепятся саморезами. При небольшом расстоянии — до 50 см — достаточно один с каждого конца, при большем луче поставить два. Шаг установки стоек около 60 см, перемычек — примерно с таким же шагом. В месте крепления дверки (если такая предусмотрена) ставят усиленный — двойной профиль.
Собранный каркас обшивают гипоскартоном, нарезав его по размерам. Крепят их небольшими саморезами с винтом на конце (TEX 3,5*9,5 мм). Устанавливают крепеж по периметру и в местах, где идут перемычки/стойки, шаг — 20 см. При закручивании надо следить чтобы шляпка чуть утопала в гипсокартоне, но при этом не прорывала картон.
После обшивки идут отделочные работы, а они зависят от выбранной отделки. Под покраску и поклейку обоев короб шпаклюется полностью, под укладку плитки замазываются шпаклевкой только головки винтов.
Из чего еще можно сделать короб для труб в туалете
Не все любят работать с гипсокароном и профилями к ним. В этом случае каркас можно собрать из деревянных сухих брусков. При желании их можно (и в принципе нужно) обработать антибактериальными составами — чтобы не гнили.
Вместо гипсокартона можно использовать ОСП, влагостойкую фанеру или плоские асбестоцементные листы. Все эти материалы трудно назвать на 100% экологичными, но многим с ними работать привычнее. Все они отличаются влагостойкостью, удобны в обработке, так что неплохой вариант. На асбест, кстати, плитка ложится отлично, лучше чем на все другие материалы, включая гипоскартон.
Материалы и инструменты
Чтобы сделать декоративный короб в ванной, понадобятся следующие приспособления и инструменты:
- карандаш и рулетка;
- длинная линейка и угольник;
- ножовка или электролобзик по дереву (в случае монтажа каркаса из брусков);
- ударная дрель, которая используется в качестве шуруповерта и перфоратора;
- ножницы по металлу или болгарка (при работе с металлическим профилем).
Кроме того, для работы необходим уровень и нож для резки гипсокартона. Список материалов, которые потребуются для изготовления короба своими руками в ванной, включает:
Гипсокартон. Его количество рассчитывают, исходя из размеров стандартного листа и габаритов планируемого короба. Желательно использовать влагостойкий гипсокартон, поскольку в ванной комнате повышенная влажность.
Материал для каркаса. В его качестве могут служить как деревянные бруски, так и специальный профиль из металла. При использовании пиломатериалов необходимо предварительно их обработать средствами, которые обеспечат защиту от влаги и предотвратят появление плесени и грибка.
Соединение элементов короба между собой осуществляют с помощью саморезов и дюбелей. Для работы потребуется крепеж двух видов: для фиксации профиля или брусков к стенам и гипсокартона к каркасу.
Какие еще варианты есть без ремонта?
Для того, чтобы скрыть стену с трубами без лишних затрат, рекомендуется использовать обычные жалюзи. Этот бюджетный способ отлично подойдет тем, кто не хочет сооружать сложные конструкции либо рассматривает временный вариант. Деревянные жалюзи отлично впишутся в эко-стиль, а пластиковые – в современный. Но если интерьер санузла выполнен в классическом стиле, изделия вряд ли впишутся в общий дизайн.
Пластиковые жалюзи прослужат максимально долго: они практически не боятся воды, за ними нетрудно ухаживать. На современном рынке представлен широкий ассортимент изделий, который позволяет выбрать конструкцию под цвет отделки. К сожалению, жалюзи не обладают звукоизоляцией, а также не закрывают трубы полностью – для низа придётся сооружать отдельный короб.
Если капитальный ремонт не планируется, а трубы никак не вписываются в интерьер, можно заказать специальный навесной шкафчик. Его монтаж не займет много времени, зато часть коммуникаций будет скрыта.
Многие женщины по достоинству оценят ещё одну идею декорирования труб в туалете: скрыть неприглядные элементы поможет обычная рулонная шторка – главное, приобрести изделие, подходящее по ширине и высоте. С её размещением не возникнет никаких трудностей. Рулонные шторы отличаются широким ассортиментом расцветок, а материал защищен специальными антистатическими и антибактериальными составами.
На фото яркие жалюзи, расположенные углом, успешно прячут коммуникации. В аварийном случае они позволят мгновенно перекрыть водопровод.
Для ценителей стиля лофт дело обстоит ещё проще: если туалет выдержан в промышленном стиле, трубы могут послужить отличным декором, который сочетается с выбранной стилистикой. Потребуется лишь привести коммуникации в порядок, устранив дефекты, счистив старые наслоения или просто заменив их на современные.
На фото санузел в стиле лофт – кирпичная кладка служит отделкой, а черные трубы возле мойки выкрашены в единый цвет. Выделяясь на терракотовом фоне, открытые трубы становятся одной из главных изюминок интерьера.
