Коллекторная разводка — что это такое?

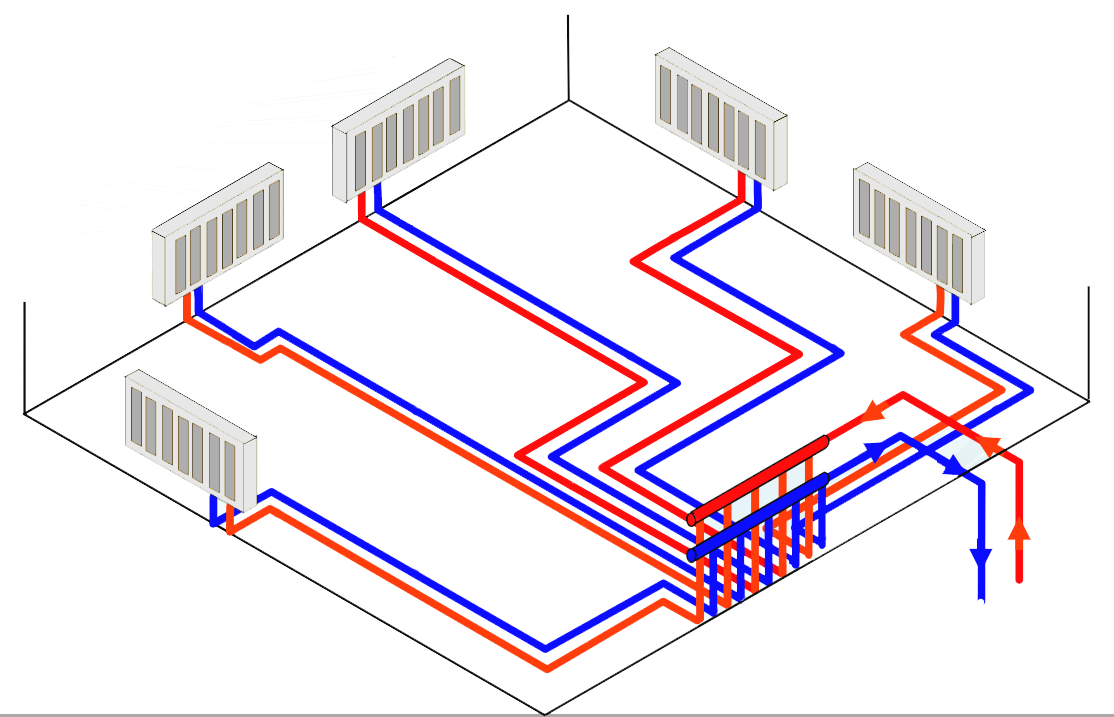

Схема трубопровода с коллектором предполагает, что в системе находится особый водосборник, соединенный с каждым «потребителем» транспортируемой жидкости. Проще говоря, все радиаторы или краны подключаются отдельными трубопроводами к Коллекторная разводка трубраспределителю (коллектору).
Сам коллектор монтируется на каждом этаже дома в специальном шкафу. В отопительной системе нагретая жидкость подается не на батареи, а в коллектор. В свою очередь, радиаторы подключаются не к прямой или обратной трубе, а к соответствующим коллекторам.
Правила монтажа
Монтаж осуществляется с использованием металлопластиковой трубы одного диаметра и коллекторов. Обычно ставится шестнадцатая труба, и лишь для очень больших радиаторов может понадобиться двадцать пятая.
При монтаже трубу прокладывают от каждого коллектора к радиаторам, используя стандартные соединительные муфты, входящие в комплектацию коллекторов. Такие же стоят и на радиаторах. Остаётся всего лишь проложить к ним трубы в каналах, под полом или открытым способом, и закрепить их.
Монтаж расходомеров и циркуляционного насоса лучше доверить профессионалам. Дело в том, что сам насос чаще всего приходится монтировать в железную трубу, особенно с газовым или угольным котлом. Поэтому работа проводится с применением сварки.
Сравнение двухтрубной и коллекторно-лучевой систем отопления
При выборе способа организации системы отопления учитывается множество факторов: от технических возможностей по монтажу той или иной системы до общей стоимости монтажных работ и материалов, необходимых для прокладки внутридомовых коммуникаций
В последнее время немалое внимание уделяется комфорту и экономии: от отопительной системы требуется гибкая регулировка мощности отопления для каждого помещения и возможность отключать целые комнаты без выключения обогрева в других частях дома
Практика показывает, что наиболее полно перечисленным требованиям соответствуют:
двухтрубная система. Все радиаторы в помещении последовательно «обходятся» двумя коллекторами, один из которых питает батареи горячей водой, а второй – собирает остывший теплоноситель и возвращает его к котлу для повторного подогрева;
коллекторно-лучевая система. Нагретый теплоноситель подается к коллекторной гребенке с несколькими фланцами, от которых отходят трубопроводы к разным контурам или отдельным отопительным приборам. Рабочая жидкость, поступающая из обратных магистралей, с помощью аналогичной гребенки собирается в один поток и подается в котел для подогрева.
Какую систему выбрать – двухтрубную или коллекторно-лучевую?
Двухтрубная система отопления – это экономичное и практичное решение для небольшого частного дома. Благодаря низкому гидродинамическому сопротивлению в магистралях, при правильной организации уклона труб можно организовать систему отопления, для которой не потребуется насос для принудительной циркуляции воды.
Двухтрубная система – хорошая с точки зрения теплоотдачи и использования тепловой энергии. Но вследствие большой длины трубопроводов может наблюдаться разница в температурах между помещениями, которые находятся в непосредственной близости к котлу, и комнатами, удаленными от центральной магистрали.
Для монтажа коллекторно-лучевой системы требуются бо́льшие финансовые и временные затраты, но они полностью окупаются в процессе эксплуатации, потому что:
- задача лучевой системы – обеспечение оптимального температурного режима во всех помещениях. Она позволяет учесть особенности поэтажной планировки;
- благодаря коллекторно-лучевой системе можно организовать индивидуальную подачу горячей воды к каждому контуру или каждому отдельному отопительному прибору.
Наш совет
Если требуется максимально простая и надежная система без излишеств, то лучше выбрать двухтрубный вариант. Но если есть возможность с прицелом на будущее вложить средства в оборудование инженерных коммуникаций, обеспечивающих максимальный комфорт, то ваш выбор – это коллекторно-лучевая система.
Но окончательное решение следует принимать после консультации с опытным специалистом и проведения гидравлического расчета, включающего данные по характеристикам отопительного оборудования, разводке магистралей и ветвей, диаметру труб, количеству обогревательных элементов и др.
У нас вы можете получить бесплатную консультацию по проектированию, подбору оборудования и монтажу как двухтрубной, так и коллекторно-лучевой системы отопления.
Монтаж коллектора и водопроводных труб
Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.
При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.
Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.
После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.
Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:
Как происходит коллекторно-лучевая разводка отопления?
Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).
Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.
Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.
К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.
При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.
Лучевое отопление: незатейливая схема действий
Система лучевого отопления данной разновидности особенно подойдет людям постоянным, предпочитающим стабильность во всем. Правильной регулировкой температурной составляющей они точно не пренебрегают. Преследуя данную цель, они своими руками производят установку пары коллекторов. К ним будет примыкать необходимое число приборов для отопления и теплый пол. Главными их функциями при этом станут собрать воду и поделить этот теплоноситель по созданной отопительной системе. Пара коллекторов надежно закрепляется в шкафу.
Данная система лучевого отопления предполагает свой индивидуальный стиль объединения трубопровода — петлями. Всякий радиатор объединяется с распределительным коллектором дома. Трубопроводы, исходящие от него ко всем зафиксированным отопительным приборам, лучше припрятать в надежный пол либо в стены, затаив их под плинтусы.
Отрадно, что эта система в определенной степени универсальна. Если понадобится заменить не все, а только часть отопительных приборов, то это легко реализовать своими руками. Отключать всю систему для этого — нет надобности.
Монтаж как высший пилотаж
Материалы:
котел;
термостатические вентили;
трубы;
фольга;
радиаторы;
фитинги;
тряпочки;
наклейки;
коллекторы;
циркуляционный насос.
https://youtube.com/watch?v=ZLPXYPtIfUs
Инструменты:
сварочный аппарат;
нож либо ножницы по металлу;
газовые ключи;
рожковый ключ.
Обвязка котла — первостепенный этап монтирования лучевой системы здания. Присоединив к источнику подающего тепла требуемое количество труб, нужно поставить на этажах коллекторы, зафиксировав их в шкафах. Специалисты советуют присоединять к одному коллектору меньше десятка отопительных приборов. Подающий коллектор размещают наверху, а внизу можно расположить обратный. Заниматься прокладыванием труб нужно с первого коллектора. Трубы разместились в стяжке пола — требуется воздухоотводчик, причем на всяком теплообменнике. Идентичное устройство собирается и на коллекторе. После собирают и фиксируют стояки (прямые и обратные), используя в этих целях разного рода ответвления труб — тройники, угольники.
Чтобы монтировать было просто, трубопроводы (их наличие предполагает схема линейного отопления) и подводки к теплообменникам отмечают цветными наклейками. При работе в трубы могут попасть пыль и грязь. Во избежание этого их концы стоит закрыть тряпками либо другим бросовым материалом.
Если хозяева прикупили для личной системы отопления современные металлопластиковые трубы, то сборку этих труб нужно производить, применяя неразборные соединения. Они есть на крепких пресс-фитингах. Также присутствуют на фитингах, у которых — надвижные гильзы.
Объединять разводки трубных линий из полипропиленового и медного материала желательно сваркой.
Фитинги следует аккуратно укрыть фольгой — это защитит их от внешних повреждений. Данный этап предшествует бетонной стяжке, которую создают после всей сборки системы.
Теплообменники объединяют с трубами тоже с помощью фитингов, но уже разборного плана. Используются угловые и прямые фитинги, иногда их называют «американками». В дальнейшем такие приспособления обеспечат свободное снятие отопительного прибора. Перед разборными фитингами стоит закрепить шаровые краны. Это позволит хозяину снимать и промывать теплообменник.
По желанию система лучевого отопления производится с монтажом специальных термостатических вентилей. Они позволят снижать либо увеличивать имеющуюся в комнатах температуру.
Как организовать лучевую систему
Наиболее важным элементов при организации подобных систем является узел коллектора. При необходимости проводить разводку на каждом из этажей, потребуется разместить такой на каждом из этажей.
Коллекторы в процессе прокладки размещают в специальные шкафы, в которых предусматривается возможность регулировать работу системы. При прокладке требуется обеспечить минимальное число сочленений труб, что существенно увеличивает безопасность и стабильность в работе оборудования.
Также, требуется правильно подобрать нагревательный котел с учетом мощности, затрат тепловой и электрической энергии, коэффициент полезного действия с учетом потерь тепла системой. Вне зависимости от вида топлива, которое затрачивает котел в процессе обогрева, потребность расчета является обязательной.
Выбираем насос принудительной циркуляции
Основное применение лучевых схем систем отопления дома – горизонтальное расположение, с подачей теплоносителя снизу. Чтобы обеспечить возможность функционирования требуется использовать циркуляционный насос, который обеспечивает принудительную циркуляцию теплоносителя по ветвям сети.
Выбирать такой вид агрегата стоит по нескольким параметрам:
- производительность;
- высота напора.
Чтобы правильно подобрать насос требуется учитывать ширину просвета труб, протяженность и уровень высоты, относительно самого насоса. Все расчеты проводятся заранее.
Метод подключения без насоса
Работу системы можно обеспечить и без покупки и подключения насоса и ряда приборов для удаления излишков воздуха, но при этом требуется обеспечить соблюдение некоторых условий, которые крайне затруднительно осуществить. Требуется выбирать трубы с большим диаметром и монтировать расширительную емкость на максимальной высоте от пола.
Этот способ можно использовать в помещениях с малыми габаритами, чтобы обеспечить достаточное тепло в помещении. Однако, выбирать между принудительной или естественной подачей воды требуется ещё в процессе расчётов.
Правило монтируем циркуляционную помпу
Имеется ряд рекомендация по правильному монтажу помпы:
- Насосы с влажным силовым агрегатом устанавливаются горизонтально.
- Устройство термостатом запрещается максимально приближать к горячим поверхностям, чтобы избежать искаженных показателей.
- Монтаж обычно проводится на возвратных участках системы, чтобы обеспечить нормальную работу системы, чтобы не допускать превышения температурных показателей. Ряд современных насосов может также монтировать около котла и без проблем работать при высокой температуре.
- Если на контуре отопления отсутствует механизм устранения лишнего воздуха, обязательно стоит выбирать насос с возможность отвода газов.
- Желательно монтировать его максимально близко к расширяющей емкости.
- До монтажа желательно провести очистку системы от всех твердых фракций.
- До запуска лучевой системы обязательно стоит провести предварительное тестирование с водой.
Выбираем распределительный коллектор
Это устройство имеет второе название – распределительная гребенка. Получило оно его за выполняемую функцию – подачу жидкости, проводящей тепло к каждому отдельному нагревательному элементу, радиаторам, теплому полу и другим. Также, в определенные отверстия возвращается теплоноситель на обратном пути, после чего подаётся котел, либо смешивается с содержимым труб для снижения температуры.
Количество одновременно поддерживаемых труб достигает 12. В некоторых моделях, для сложных лучевых систем отопления двухэтажного дома их число может быть больше. Каждый коллектор включается шаровой кран, который позволяет регулировать ток жидкости к каждому радиатору. Это нужно для регулировки количества теплоносителя, который идет по ветвям.
Выбираем трубы
Есть ряд аспектов, по которым определяются эксплуатационные характеристики будущего трубопровода. Выбирать стоит после того, как определитесь, куда будут монтировать сеть: под маскирующее покрытие или в цементную стяжку.
Причем в конструкции обязательно должна быть прослойка из воздухонепроницаемого материала. В противном случае, возможно покидание мельчайших частиц кислорода, которые содержатся в теплоносителе. В результате наблюдается ржавление котла и радиаторов.
Также, стоит обратить внимание на следующие моменты:
- При лучевой разводке не требуется использовать трубы стандартного диаметра. Оптимальный просвет – от 24 до 32 миллиметров.
- Стоит выбирать изделия, в достаточной степени защищённые от механических повреждений. Чаще всего их заливают цементом, при этом требуется не допускать чрезмерного давления на сеть.
Выбор отопительной схемы загородного дома
По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:
- Тупиковая двухтрубная.
- Коллекторная.
- Двухтрубная попутная.
- Однотрубная.
Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:
Watch this video on YouTube
Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:
- Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
- Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
- В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
- Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
- Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.
Схема подключения лучевой разводки
Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.
В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.
Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя
На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.
Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.
При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.
Предварительный этап
До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:
- определить места расположения радиаторов;
- выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
- изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
- составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.
Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы
Правила установки лучевой разводки

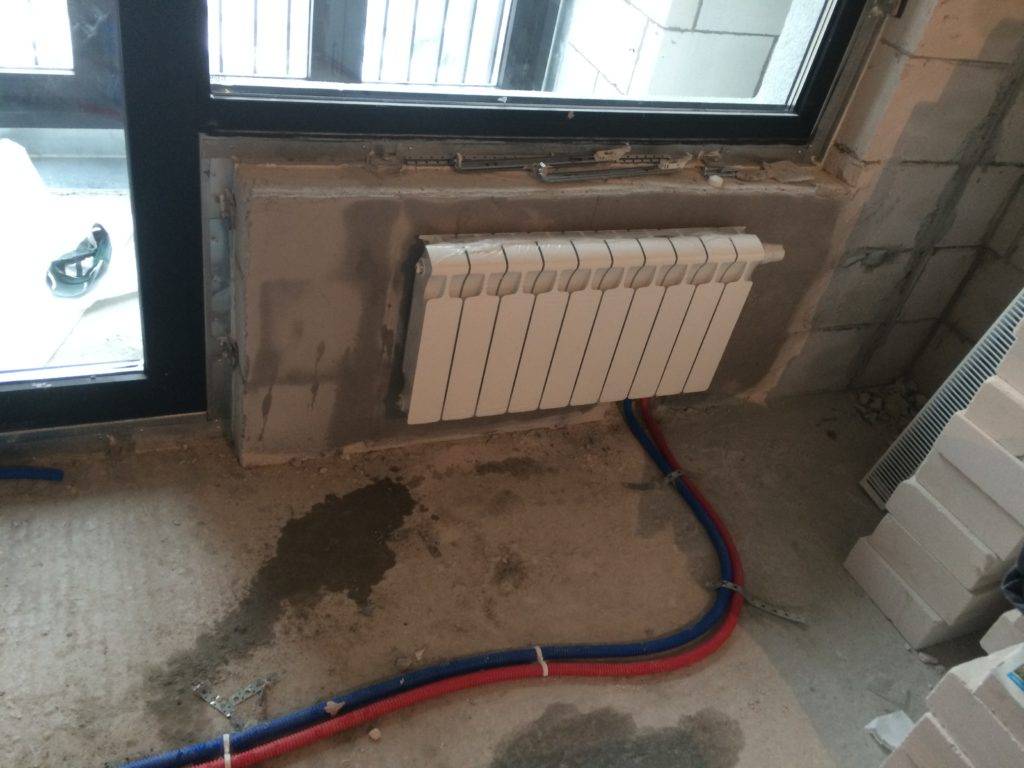

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).
При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами
В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.
Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.
Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.
Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции
Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.
Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным
Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений
При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.
Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне
Главные элементы конструкции
Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.
Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.

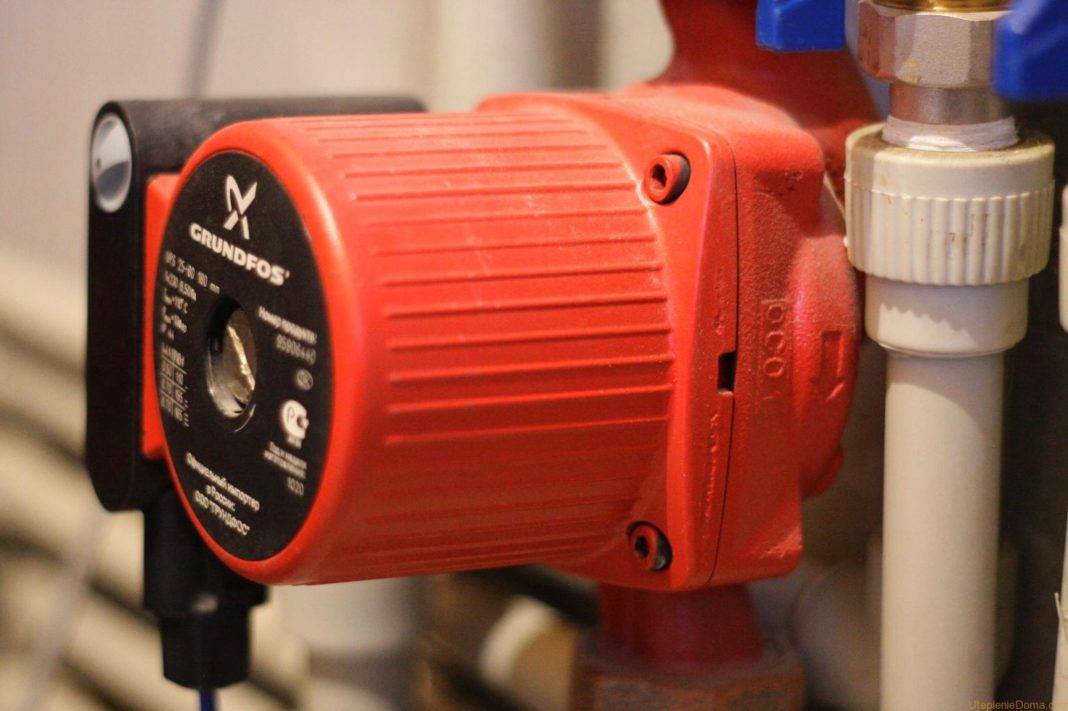

Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.
Подбор и монтаж циркулярного насоса
Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.
Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.
При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:
- производительность, кубометры в час;
- напор, в метрах;
- уровень шума.
При выборе циркулярного насоса учитывайте производительность и напор
Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.
Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:
- приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
- устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
- циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
- современные термостойкие насосы могут размещаться и на магистрали подачи;
- отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
- устройство следует размещать максимально близко к расширительной емкости;
- перед монтажом насоса проводят промывку системы от механических загрязнений.
Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.
Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания
Выбор и роль распределительного коллектора
Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.
На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.
Выводы и полезное видео по теме
Ролик поможет наглядно разобраться с особенностями монтажа и понять, как работает отопительная система с лучевой разводкой:
Энергоэффективная система отопления – это сбалансированное сочетание всех ее компонентов. Разводка труб служит в качестве своеобразной кровеносной системы для отопления. Лучевой способ монтажа трубопровода позволяет доставить ровно столько теплоносителя, сколько нужно каждому рабочему прибору для его оптимальной работы.
Хотите задать вопросы по неясным моментам, заинтересовавшим в ходе ознакомления с материалом? Желаете сообщить полезные тонкости по устройству лучевых систем? Пишите, пожалуйста, комментарии, в находящемся ниже блоке.
