Нажимной сантехнический люк под плитку: как подобрать, конструктивные особенности и преимущества

Этапы установки

Особенности монтажа ревизионных дверок зависят от материала конструкций, в которые они устанавливаются. В кирпичные, пенобетонные и бетонные стены установка сантехнического люка под плитку проводится после встраивания рамы в проём. В каркас устанавливают конструкцию и добиваются полного совпадения дверцы с плоскостью стены. После этого остаётся закрепить изделие саморезами через отверстия в боковой части рамы.

Заключительный этап установки ревизионной дверцы в стену из кирпича или бетона зависит от типа отделки – краской или плиткой. В первом случае щели между дверкой и ограждающей конструкцией обрабатываются монтажной лентой. Во втором – поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать именно с облицовки дверцы.

Отличий установки скрытого люка под плитку или покраску внутрь перегородок из листового материала (например, гипсокартон или асбоцемент) немного. Они заключаются только в необходимости предварительно смонтировать каркас стены с учётом размещения скрываемого оборудования и обшить его листами. Далее требуется выпилить отверстие для дверцы и продолжить установку плитки или материала под покраску (такого же, как и основная часть конструкции).

Для того чтобы люк невидимка, монтаж которого уже завершён, не только скрывал оборудование, но и защищал помещение от шума воды, требуется выполнить звукоизоляцию конструкции:

1. Почистить плитку в зоне шва.
2. Оклеить зоны вокруг дверцы с помощью малярного скотча.
3. Заполнить шов герметиком, сняв шпателем его излишки.
4. Удалить ленту.
5. Подождать 2 суток и только потом прорезать шов по всей глубине герметизирующего слоя под углом около 45 градусов.

Стоит отметить, что размеры проёмов под люки-невидимки должны совпадать с монтажными габаритами дверок. А установка сантехнического люка небольшого размера допускает его монтаж в сборке с рамой. Тогда как большие конструкции требуют разборки на составные элементы и отдельной установки.

Как сделать технический люк под кафельную плитку собственными руками

Чтобы дверь приняла закрытое положение, применяют магниты или пружины. От их качества зависит надежность устройства. Открытие происходит при помощи нажатия на кнопку. Когда будет услышан характерный щелчок, ее можно отпустить. Угол открытия можно подвергнуть регулировке. Стоит помнить, что вначале следует выдвинуть на себя дверцу, а затем открывать под нужным углом. Присутствует возможность применения специальных присосок небольшого размера. Закрепление выполняется с лицевой стороны.

Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку.

Монтаж данной конструкции не требует специальных навыков. Для этого выполняются следующие шаги:

• Произвести установку каркаса. Но перед этим изделие надобно примерить, чтобы в дальнейшем избежать ошибок, связанных с габаритами.
• Рама фиксируется с помощью саморезов, предназначенных для металлоконструкций.
• Обшить гипсокартоном каркас. Для этого пригодятся саморезы.
• Выполнить грунтовку.
• Через сутки проверить работу люка и удалить остатки клея.
• Затереть швы. Через пару дней сделать прорези, чтобы изделия свободно открывалось.

Собственноручное производство люка под кафельную плитку не вызовет никаких сложней. Надобно просто следовать данной инструкции:

• В стене проделать пробоину под втулки.
• В фанере закрепить болты.
• Втулки зафиксировать, болты вместе с фанерой следует в них вставить.
• После монтажа люка начать укладку плитки. Швы полностью должны сойтись и стать незаметными.
• Для шпилек надобно просверлить пробоину в стене.
• Самостоятельно выпасть люк не сможет, так как его держат болты. Для открывания рекомендуют применять присоски или специальные крючки.
• Крепление изделия происходит с помощью специальных магнитов.

Один из аргументов в пользу совершения индивидуального заказа на изготовление нажимного люка – получение гарантии от производителя на 12 месяцев.

Не стоит забывать о затирке швов:

• Перед началом применения герметика поверхность чистится и сушится. Малярный скотч клеится со всех сторон шва.
• Пистолетом наносят герметичное средство на шов, распределяют с помощью пальца (перед этим надобно смочить в воде).
• Снять скотч, закрыть его на два, три дня.
• Тонким лезвием прорезается шов. Причем выполняется этого единым движением с каждой стороны.
• Открыть люк, плитку очистить от остатков силикона.
• Если с первого раза не вышло подрезать герметик аккуратно, то надобно открыть дверь и нанести его на плитку, находящуюся на стене. По истечению двух часов закрыть дверь. В местах, где много затирки, подшлифовать абразивной сеткой.

Люки под плитку способны прослужить довольно долго, если соблюдать некоторые рекомендации специалистов, касающиеся выбора и эксплуатации.

При знании требований, которые предъявляются ревизионным люкам, появляется шанс избежать ошибок при покупке. В противном случае возможны капитальные ремонтные работы, которые принесут лишние финансовые траты.

Часто задаваемые вопросы про напольные люки

Можно ли настненный люк применять для напольного покрытия? Для организации ревизионного проема в полу, стоит использовать исключительно напольный люк, у него иной принцип открывания дверцы и конструкция выдерживает значительные нагрузки в сравнении со стеновыми люками. Как открыть люк с приводом, если привод вышел из строя? Как показывает практика, такие случаи большая редкость, но, если по какой-то причине у вас перестал работать электропривод, не стоит самостоятельно пытаться его открыть, чтобы не повредить плитку. Обратитесь к нашим специалистам, они помогут в решении данной проблемы. Какие нагрузки выдерживают напольные люки? В зависимости от модификации люка, все нагрузки рассчитываются индивидуально для поставленной задачи. Градация нагрузок может колебаться от 10кг до нескольких тонн. Какие материалы можно использовать для крышки напольного люка? Вы можете использовать практически любые напольные покрытия, это может быть как плитка, так и ламинат, петли напольного люка позволяют производить открывание без залома материалов на дверце люка.Каталог продукции .

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

• «под плитку»;
• «под покраску»;
• металлические;
• пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

Финишная облицовка

Далее следует монтаж люка невидимки под плитку и финишная облицовка. Она состоит из следующих работ:

1. Предварительно поверхность следует прогрунтовать.
2. Чтобы избежать провисания дверцы среднего размера следует повесить вес, который будет равен нагрузке от облицовки.
3. Если используется нажимной механизм, то должна быть специальная скоба. Это скоба предотвратит случайное открытие ревизии во время облицовки.
4. Плитка приклеивается на жидкие гвозди или на клей. Грузоподъемность ревизий различается, этот фактор нужно учитывать при выборе плитки и клеевого раствора. Не нужно использовать большой слой.
5. Плитка клеится с зазором от 5 до 50 мм со всех сторон, со стороны петлей можно чуть меньше. Керамическая плитка должна на 50% и больше заходить на люк, так что при выборе облицовки учитывайте этот момент.

Следите, чтобы в щели не попадал клей, особенно в щель между рамой и плиткой, иначе вы приклеите ревизию намертво. Люк скрытого монтажа можно облицевать обычной керамической плиткой, керамогранитом, а также мозаикой.

Люк ревизионный под плитку правильный расчет, монтаж и установка — видео

https://youtube.com/watch?v=tN2tnxFiq1A

При этом важно соблюдать правильную геометрию и симметрию. Облицованный люк не должен выделяться на фоне остальной облицовки

На этом месте не должно быть неожиданной подрезки, а ширина шва должна быть аналогична с другими швами по всему периметру.

Установка ревизионных люков

Не обращаясь за помощью к специалистам, выполнить монтаж люка ревизионного своими руками не сложнее, чем врезать любую раму в перегородку из гипсокартона или закрепить полку дюбелями к капитальной стене. Основное условие – соответствие размеров люка и коммуникационной ниши. Большинство моделей  люков рассчитано на крепление рамки саморезами, за исключением предусмотренного варианта, указанного в инструкции. В комплектацию ревизионных люков дополнительно входят крепежные анкера или другие приспособления.

Раму ревизионного люка чаще всего закрепляют на гипсокартон.

1. Замеряем размеры рамки и расстояние между отверстиями в ней, если они предполагались. Карандашом намечаем верхнюю точку со стороны дверцы и осуществляем разметку уровнем под проём.

2. Отверстие в ГКЛ вырезаем электролобзиком, и примеряем в нем раму, если нужно, корректируем на пару миллиметров шире – для удобства монтажа.

3. В проёме раму монтируемого люка фиксируем струбцинами.

4. Шуруповертом крепим саморезы в монтажных отверстиях.

5. Если не предусмотрены отверстия, то делаем посадку на строительный клей или небольшое количество монтажной пены. Пластиковую основу ревизионного люка лучше по периметру закрепить клеем «титан» или «жидкими гвоздями», и дать ему высохнуть.

6. Проверьте надежность крепления и только после этого завершите отделочные работы, если нужно, штукатуркой и покраской.

Создание каркаса и дверцы

После выбора материалов для изготовления рамы и дверцы проводят замеры для определения их размеров и планируют местоположение люка. Желательно устанавливать его таким образом, чтобы к нему было легко подобраться. Если же расположение люка возможно только в труднодоступных местах, стоит предусмотреть не обычную распашную конструкцию дверцы, а откидную (при наличии препятствий на расстоянии меньше 120 мм от люка) или сдвижную.

Размер дверцы рекомендуется выбирать кратным элементам облицовки. Для керамики с шириной и высотой больше 25–30 см ревизионные люки самодельные для счётчика могут совпадать по габаритам с одной плиткой. А для доступа к ключевым коммуникациям следует предусмотреть дверцу не меньше 400х600 мм, совпадающие по площади с 4 стандартными плитками 20х30 см. Большие размеры не всегда увеличивают удобство использования люка. И для того чтобы не тратить лишнее время и материалы на конструкцию, не рекомендуется делать её слишком высокой или широкой.

Совет: Размеры можно подобрать и по габаритам проёма в кирпичной или бетонной стене. При этом они могут не совпадать с параметрами плитки, но расстояние между краями дверцы и наклеиваемой на неё керамики не должны быть больше 5 см со стороны петель и 7,5 см с других сторон.

В процессе планирования расположения и размеров дверцы необходимо учитывать, из какого материала сделаны ограждающие конструкции:

• если основанием для укладки плитки будет бетонная стена или кирпич, стоит ориентироваться на габариты уже имеющейся ниши;
• монтируя самодельные люки под плитку в гипсокартон, проём усиливают каркасом из металлического профиля.

Определившись с размером, следует выбрать количество и расположение петель для установки дверцы. Для обычного люка достаточно двух креплений. Для большого – трёх или четырёх, расположенных на расстоянии не меньше 100 мм друг от друга и около 1–2 см от краёв дверцы.

Отдельно рекомендуем посмотреть ниже видео по использованию неодимовых магнитов для изготовления сантехнического люка.

Опубликовано 04.06.2020 Обновлено 13.06.2020 Пользователем admin

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона. Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.

Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, – это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками

Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.

Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.

Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур

Классификация ревизионных люков

По признаку материала изготовления можно выделить люки:

• пластиковые: являются универсальной моделью, которая отличается низкой ценой и простотой конструкции. С их помощью можно замаскировать отверстия в любой комнате вашего дома, в том числе и ванной комнате, поскольку они устойчивы к повышенному уровню влажности;
• металлические: также просты в установке и эксплуатации как и пластиковые, имеют более долгий срок службы.

Пластиковые и металлические модели имеют достаточно большой размерный ряд, позволяющий их применять для обеспечения доступа как к счетчику, так и к системе коммуникаций водоснабжения, размещая на потолке, стенах или в полу. Люки могут быть скрытыми и видимыми. Люки-невидимки предполагают, что на его поверхность можно нанести любую отделку, в том числе, и плитку. Его можно установить на стенах, потолке или же в полу. Этот вид ревизионного люка наиболее часто используется для маскировки ревизионных отверстий в ванной комнате, поскольку его конструкция достаточно прочная и выдерживает значительный вес облицовочного материала.

Зная стандартные размеры люков под плитку можно сэкономить и сделать ремонт быстрее

Много в чем существует понятие стандартные размеры и люки под плитку не исключение. Для люков на петле размеры ширины и высоты обоснованы наиболее продаваемой плиткой и способностью петли выдерживать вес этой плитки.

К выбору люка нужно приступать после того, как плитка уже куплена и её размеры известны, если купить сначала люк, а потом плитку, то скорее всего он Вам не подойдет или придется резать плитку, наклеиваемую на дверь люка, что приведет к нарушению межплиточного шва. Помимо того, что это страшно некрасиво, такой люк уже не получится назвать невидимкой!

Цены на стандартные размеры люков под плитку интереснее, чем на нестандартные, к тому же они всегда в наличии и плиточники со стажем знают, что нужно с учетом этого делать проёмы в стенах или перегородках, дабы потом не ждать пока изготовят люк в проём, сделанный на авось.

Не стоит идти на поводу у мастеров, если они Вам предлагают облицевать стену плиткой, а уже потом установить в проём (на этой же стене) люк и облицевать его — обязательно что-нибудь пойдёт не так! Видео по монтажу и облицовке люка плиткой

Облицовка люка

Существуют определенные хитрости, которые используют опытные плиточники, оформляя дверцы нажимных люков:

• Сначала они их дважды грунтуют. Грунтовка обеспечивает лучшую адгезию.
• Пока грунтовка сохнет, мастера открывают дверцу и подвешивают на нее груз, равный грузу будущей облицовки. Такой трюк помогает исключить возможность провисания двери после завершения декоративных работ.
• Перед укладкой кафеля производится блокировка нажимного механизма. Для этих целей используется специальная скоба. Она идет в комплекте изделия.
• Кафель приклеивается к гипсокартонной основе при помощи цементного клея или жидких гвоздей.
• Плитка к дверце клеится таким образом, чтобы будущая облицовка выступала со всех сторон периметра дверцы на 5см.
• Если во время работы в щель между рамой и дверцей попадает плиточный клей, его необходимо сразу удалять оттуда.
• Плитка укладывается по правилам обычной облицовки.
• Затирка швов выполняется спустя сутки после завершения монтажа.
• Для заполнения швов лучше использовать силиконовые герметики.
• Предварительно плитка тщательно чистится от загрязнений, поверхность ее полностью высушивается.
• Опытные мастера советуют вдоль имеющегося шва с обеих его сторон приклеить к плитке молярный скотч. Он поможет сохранить чистоту новой отделки.
• Герметик в пространство шва заполняется специальным клеевым пистолетом.
• Излишки герметика сразу же убираются мокрым пальцем, смоченным в растворе мыльной воды.
• После подобной операции молярный скотч снимается сразу же.
• Люк нельзя открывать после укладки кафеля несколько суток.

После высыхания затирки, находим люк и острым ножом прорезаем швы по периметру крышки. Необходимо постараться сделать это одним движением, не производя большое количество насечек. Сделать одним движением подобную операцию получится, если нож держать под углом в 45 градусов.После этого крышка одним нажимом должна открыться. Остается счистить остатки герметика с крышки.

При самостоятельном монтаже нажимного люка необходимо обращать внимание на небольшие нюансы. Устанавливая лючок, часто пользуйтесь строительным уровнем

Модели небольших размеров устанавливаются целиком, большие люки предварительно разбираются на детали. Если сразу не получается заполнить швы герметиком, можно исправить положение после того, как герметик полностью высохнет. Если есть небольшой строительный опыт, установить нажимной люк самостоятельно будет не так уж и сложно.

Что такое сантехнический люк

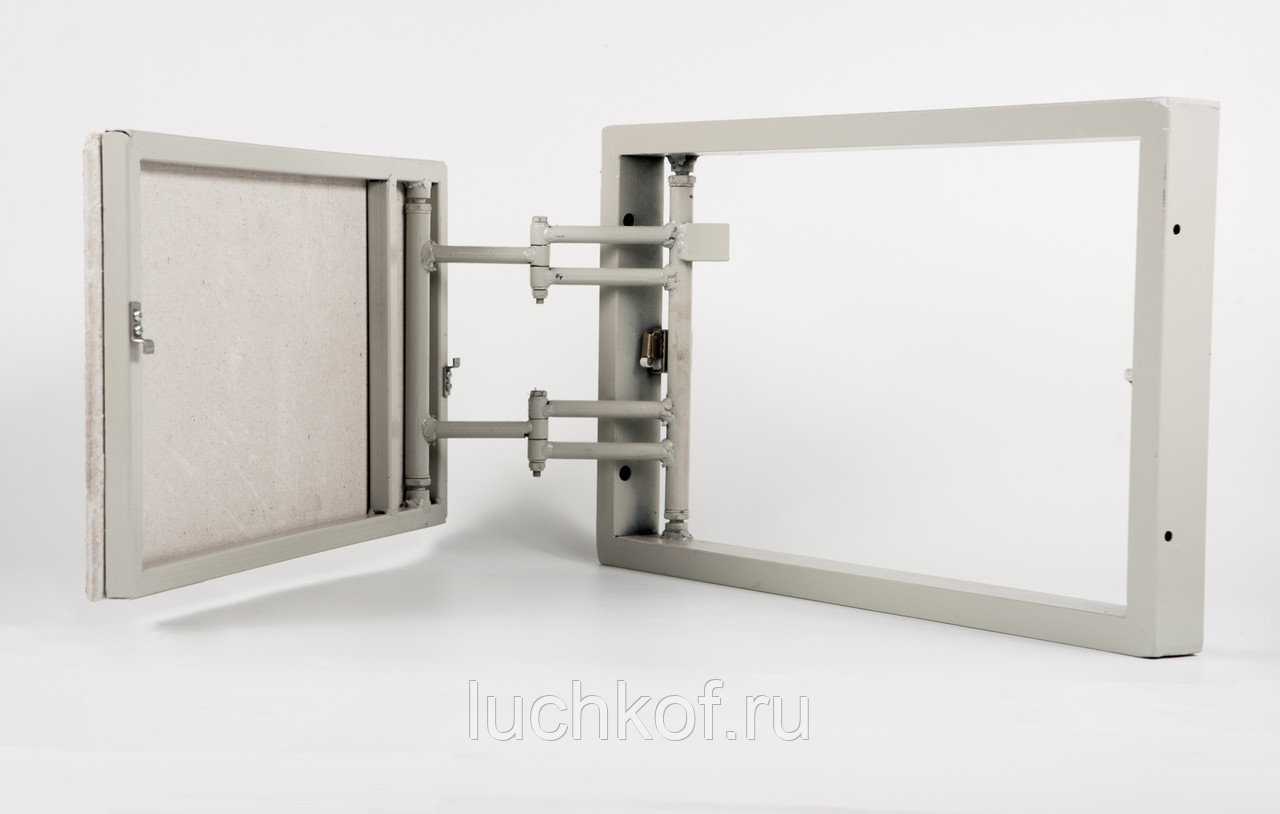

Сантехнический люк состоит из рамы, шарниров и дверцы. Люки скрывают места установки водяных фильтров и других сантехнических устройств, это сохраняет целостность дизайна помещения.

Сантехнический люк

Люки различают по показателям, приведенным ниже.

Материал каркаса:

• стальные;
• алюминиевые;
• пластиковые.

Материал дверцы:

• пластик;
• алюминий;
• сталь;
• гипсокартон;
• гипсоволокно.

Место установки:

• напольные;
• настенные;
• потолочные.

Влияние на интерьер:

• открытые;
• скрытые;
• под покраску;
• под плитку.

Способ фиксации дверцы:

• наружной защелкой с замком;
• потайной защелкой;
• магнитной защелкой.

Для помещений, где дизайн не играет существенной роли, устанавливают недорогие изделия из пластика. Если необходимо вписать его в дизайн комнаты, монтируют люк под плитку или покраску. Для напольного монтажа применяют люки из стали толщиной 2-3 мм или алюминия толщиной 3-5 мм.

Люки различают по размеру и предназначению. Ревизионные (смотровые) используют для оценки состояния и ремонта коммуникаций, в том числе электрических. Сантехнические люки используют для установки на сантехнические коммуникации. Это деление условно, поэтому ревизионные и сантехнические люки взаимозаменяемы.

Размеры люков не прописаны в ГОСТ, поэтому подбирайте изделие необходимого размера, или закажите изготовление по индивидуальному заказу.  У большинства люков, которые изготавливают на продажу, длина и ширина кратны 50 мм, поэтому вы можете примерно рассчитать размер установочного отверстия.

Скрытые люки (невидимки) после установки красят или обклеивают плиткой, чтобы вписать в интерьер. На них устанавливают выезжающие петли, которые предохраняют наклеенную на них плитку от повреждения и потайные или магнитные защелки.

Люки с магнитом надежней, чем с потайной механической защелкой, потому что магнит не сломается и не забьется грязью.

Люки с наружной защелкой используют в технических помещениях. Их устанавливают, если невозможно поставить люк с потайной или магнитной защелкой (к примеру, чтобы защитить коммуникации от детей).

Большинство люков с внутренней и магнитной защелками нажимные, поэтому открываются при нажатии на них.

Недорогие модели люков оснащают обычными шарнирами, поэтому дверку открывают вручную. Более дорогие модели оснащают раздвижными петлями. Во всех моделях, за исключением тех, которые оборудованы замком, защелка работает по принципу триггера. Закрыл дверцу, нажал и защелка сработала на закрывание. Еще раз нажал, защелка сработала на открывание.

Крепление ревизионного люка длинными шурупами

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

• На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
• Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
• Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
• При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
• После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора   проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.
