Сварочные работы без проблем: изготовление магнитного уголка

Как пользоваться магнитной массой

Пользоваться магнитной массой для сварки довольно просто. Для начала её эксплуатации следует соединить кабель массы с магнитным устройством. Рекомендуется это производить при помощи специальных клемм с надежным креплением.

Существует огромное количество вариантов магнитной массы для сварки После того, как устройство готово к работе, необходимо подвести его к необходимому месту и примагнитить. Если производитель магнитной массы оснастил её устройством включения и выключения магнитного поля, необходимо им воспользоваться. Так же, может быть регулятор силы магнита.

Когда работы выполнены и массу необходимо отсоединить, просто оторвите её. Если есть возможность отключить магнить, так и сделайте. После чего отсоединяйте массу от металла.

Магнитный угольник сварщика

ОК

Доброго времени всем. Хочу вам рассказать как сделать простой угольник сварщика с углами 45 и 90 градусов.

Для этого нам всего лишь потребуется: небольшой лист старого ненужного металла 2 мм, негожий динамик, точнее магнит от него диаметр 85 мм, ширина 15 мм, 4 болта 6 мм, длина 40 мм, гайки к болтам. Итак начнём, слесарным угольником проверяем, чтобы угол металлического листа был чётко 90 градусов. Если нет заводского угольника, тогда идём другим путём, кладем магнит, так чтобы он пристал к двум краям в заподлицо. К нижнему краю магнита кладем линейку ровно отмечаем, и отрезаем. Дальше зачищаем до белого металла. По готовому треугольнику делаем ещё один. Далее зажимаем в тиски заготовки и напильником обрабатываем до совершенства, обе заготовки должны быть одинакового размера.Когда заготовки готовы кладем между ними магнит и отмечаем места для отверстия сверлим две заготовки вместе.Дальше вставляем болты на один болт идёт три гайки, две в середину и одна сверху для прижима.По центру тоже сверлим отверстиеи скручиваем болтом, поправив магнит заподлицо со всех трёх сторон, чтобы он не смещался, но зажимаем без фанатизма, если пережать магнит может расколоться.Теперь обрезаем лишние болты, что торчат.Вот и всё угольник готов. Проверим его берём квадратный профиль и ставим на него угольник.Берём ещё один профиль и присоединяем к приспособлению и свариваем.Всё отлично, силы магнита на угольнике вполне хватает, чтобы при сварке его не повело, так как он тоже нагревается.Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ОК

Оцени самоделку:

30 Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

usamodelkina.ru

Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник – держатель

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

Алгоритм изготовления:

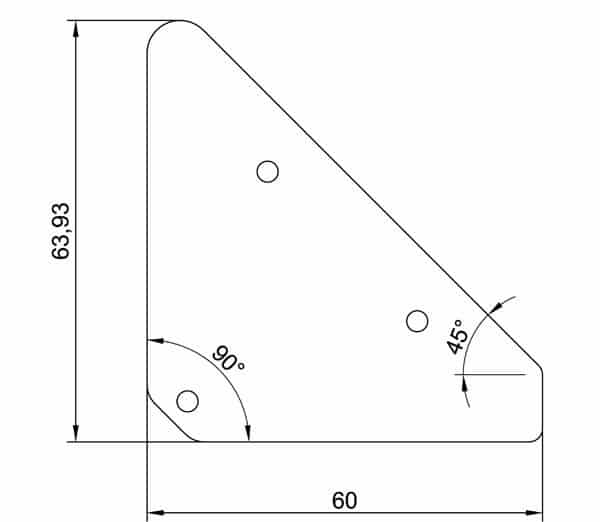

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми. 2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать. 3. Магнит фиксируется между заготовок, производится сборка

Магнит фиксируется между заготовок, производится сборка

Магнит фиксируется между заготовок, производится сборка

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек

Это исключит возможность загрязнения магнита и его размагничивания

Это исключит возможность загрязнения магнита и его размагничивания

Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.

Видео

Держатели горелки

Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.

Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.

1. Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
2. На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
3. Хвостик болта, выходящий за пределы гайки, следует обрезать.
4. Приспособление готово к применению.

Держатели массы

Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной . Видео поможет наглядно изучить процесс.

Сварочное зеркало

Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика

Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.

С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.

Преимущества в работе

Специалисты отмечают, что магнитный уголок для сварки упрощает работу, повышает производительность. Он сокращает такие операции, как установку деталей по угольнику, фиксация в нужном положении и прихватка.

Без магнитных фиксаторов сварщик тщательно выставляет угол детали, проверяет его точность различными инструментами. После этого фиксирует с помощью громоздких струбцин и делает прихватки, чтобы свариваемые детали оставались в нужном положении.

Все эти операции делаются за одну минуту с помощью сварочного магнитного угольника. Он притянет прокат к 2 сторонам, расположив под заданным углом. Установка нескольких приспособлений полностью зафиксирует всю конструкцию в плоскости и пространстве. После этого можно начинать варить.

Отсутствие прихваток позволяет сделать шов ровнее, без переходов в местах точечного сваривания.

Наличие нескольких сварочных угольников разрешает собрать сложные пространственные конструкции, установив сразу все детали. Сварщику не надо отвлекаться на сборку и прихватки. Специалист работает во всех пространственных положениях, практически не отрываясь. Необходимо только регулировать параметры сварки, при переходе на другой режим.

Ход работ по изготовлению самодельного магнитного угольника

При помощи молотка и зубила я отделил «магнитную часть» динамика. (Она крепится на четырёх заклёпках).

После этого осталось извлечь магнит.

Далее я приступил к изготовлению пластин. Их я вырезал из старого оконного отлива. (Сам удивляюсь, но он был изготовлен из «чёрного» не оцинкованного железа, толщиной 1 мм!). Металл очень хорошо магнитился, что мне было необходимо в первую очередь.

При помощи слесарного угольника, приложив его и полученный магнит к заготовке, я определил размеры моего будущего изделия, начертил его и вырезал болгаркой:

Далее я разметил и вырезал углы. Углы вырезать необходимо по нескольким причинам:

Во-первых, при резке профильной трубы (а особенно, толстым кругом на отрезном станке, на краю остаются заусенцы. При сварке они легко расплавятся и не помешают. А вот угольник в них упрётся. Поэтому, после того, как трубы будут отрезаны по размеру, придётся зачищать эти заусенцы.

Во-вторых, если не будет в углу большого зазора, можно случайно приварить сам угольник к заготовке.

Вторую пластину я не размечал. Просто приложил к ней первую (уже с вырезами) и, по этому шаблону, отметил и тоже вырезал:

Далее я занялся «тонкой подгонкой». Ведь, болгаркой вырезать очень точно не представляется возможным, а точность нужна до долей миллиметра. Поэтому, доводить пришлось вручную.

Я взял отрезок широкой профильной трубы, расстелил на нём полосу наждачной шкурки, и вручную, на ней стачивал стороны моих металлических треугольников, периодически вкладывая их в слесарный угольник и проверяя «на просвет».

После этого, ровно сложив заготовки и сжав их в тисках, я просверлил в них отверстия под заклёпки. (Этот процесс забыл сфотографировать). И после этого, на всякий случай, стянув их через отверстия винтами М5, ещё раз «довёл» на наждачке, уже две вместе.

Многие самодельщики делают угольники «открытыми». Т.е., не закрывают ничем торец! Это недопустимо. Потому что при работе с металлом возникает множество опилок, окалины, мелких обрезков и прочего магнитного мусора. Так как весь этот мусор очень лёгкий, он обильно прилипает к магниту.

Именно поэтому его форма должна быть такой, чтобы можно было легко его очистить. Т.е., торцы его должны представлять гладкие плоскости. Их я сделал из тонкой алюминиевой пластины. Под руку попала какая-то окантовка от полки старого холодильника.

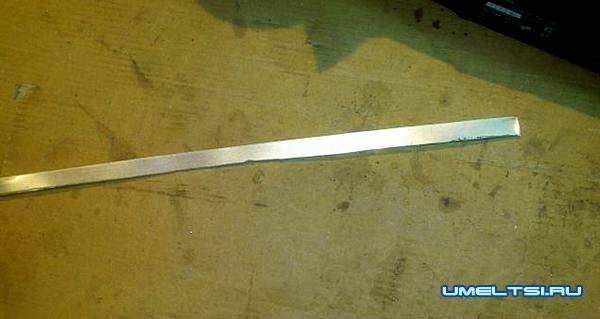

Из неё я и вырезал полоску, шириной равную толщине магнита:

А из неё выгнул рамку по периметру пластин. Она будет вложена между ними, и плотно зажмётся заклёпками.

Ферритовый магнит достаточно легко режется болгаркой. Но, в отличии от резки металла, применять при этом абразивный круг не стоит и пытаться. Он будет скользить, и вы просто перегреете магнит. (Кстати, если кто не знает, постоянные магниты теряют от перегрева свои свойства.). Резать нужно алмазным кругом. Лучше всего подойдёт алмазный круг для мокрой резки.

И при резке магнит нужно охлаждать водой.

Почему я сделал торцы именно из алюминия, а заодно заострить внимание на ещё одной распространённой ошибке. Как известно, у любого магнита есть два полюса, условно называемые «северным» и «южным»

Оба полюса одинаково хорошо притягиваются к металлу. У магнитов такой формы полюса находятся на плоскостях. То есть, когда мы прикладываем к плоскостям металлические пластины, то уже эти пластины являются полюсами магнита. И именно ими наш угольник будет «приклеиваться», а совсем не плоскостью между ними.

Но, главное, полюса магнита нельзя «закорачивать» магнитным материалом! Это снижает его свойства, и, кроме того, способствует тому, что магнит, пусть и медленно, но размагничивается!

Соединять пластины я решил вытяжными заклёпками. Использовать я буду только алюминиевые части:

Вставив заклёпку, я просто развальцую её с обратной стороны вот таким керном, сделанным когда-то из автомобильного клапана:

Но, перед этим нужно покрасить. Алюминиевую рамку я покрасил чёрным цветом.

На следующий день я собрал угольник:

Магнитная масса для сварки, стоит ли покупать?

У многих из вас, в голове крутится вопрос, сделать самом или купить… Дело конечно каждого, так сказать индивидуальное. Но если у вас нет лишнего времени или попросту желания для изготовления магнитной массы, то конечно лучше купить. В магазинах предоставлен серьезный ассортимент. Так что, каждый сможет выбрать что-то непосредственно по своим потребностям и индивидуальным взглядам…

Собственно Купить магнитную массу для сварки можно и через интернет.

Рекомендации и советы по выбору магнитной массы

Для тех, кто уверен в том, что хочет купить магнитную массу для сварки оформлялся данный абзац

И так, на что обратить внимание при выборе, какая масса лучше для дома и гаража, а какая для производства. Возможно вы ищите магнитную сварочную массу для поездок на монтаж металлоконструкций

Всем эти требования может удовлетворить магнитная масса.

Тем временем, вы можете ознакомиться с таким чудом для сварки как маска с подачей воздуха.

И так, если вам нужна магнитная масса для поездок на монтаж, выбирайте легкую и менее габаритную, а так же, с функцией включения и выключения магнитного поля. Во-первых, во время монтажа металлоконструкций не редкость, когда необходимо выполнять сварочные работы на высоте. Более того, монтаж это условия не всегда комфортные. Вообщем, чем масса будет меньше и легче, тем комфортнее окажется процесс её использования, да и весь рабочий…

Если же вы выбираете сварочную магнитную массу для гаража или домашней мастерской. А в указанных условиях, как правило, сварочные работы производятся стационарно… Выбирайте массу с силой примагничивания в районе 5 кг

А так же, обратите внимание на силу тока, с которой она сможет работать — 200-250 А

В том случае, если рассматриваемое магнитное устройство необходимо для производственных сварочных нужд, следует выбрать мощное и надежное. Сила тока должна составлять не менее 300 А, а усилие прижима как минимум 10 кг. Так же, желательно рассмотреть магнитную сварочную массу с функцией настройки силы примагничивания и кнопкой включения и выключения магнитного поля.

Виды магнитных держателей для сварки

Магнитный угольник представляет собой механизм для зажима одной детали или стыковки двух ее частей, обеспечивающий поддержку в заданном положении при сварке. Он пригоден для однократной процедуры и серийного производства. Различаются устройства конструкцией и особенностями работы. Различают такие сварочные магниты:

стандартный угольник с неотключаемым магнитом и стационарными углами;

струбцина – гибкое приспособление с возможностью настраивать углы, уместно для изделий различной сложности;

держатели с различной мощностью – применяют для удержания заготовок с разными характеристиками: для мелких – маломощные, для крупных – большой мощности;

отключаемые модели – после отключения держатели сами отсоединяются, элемент высвобождается без усилий;

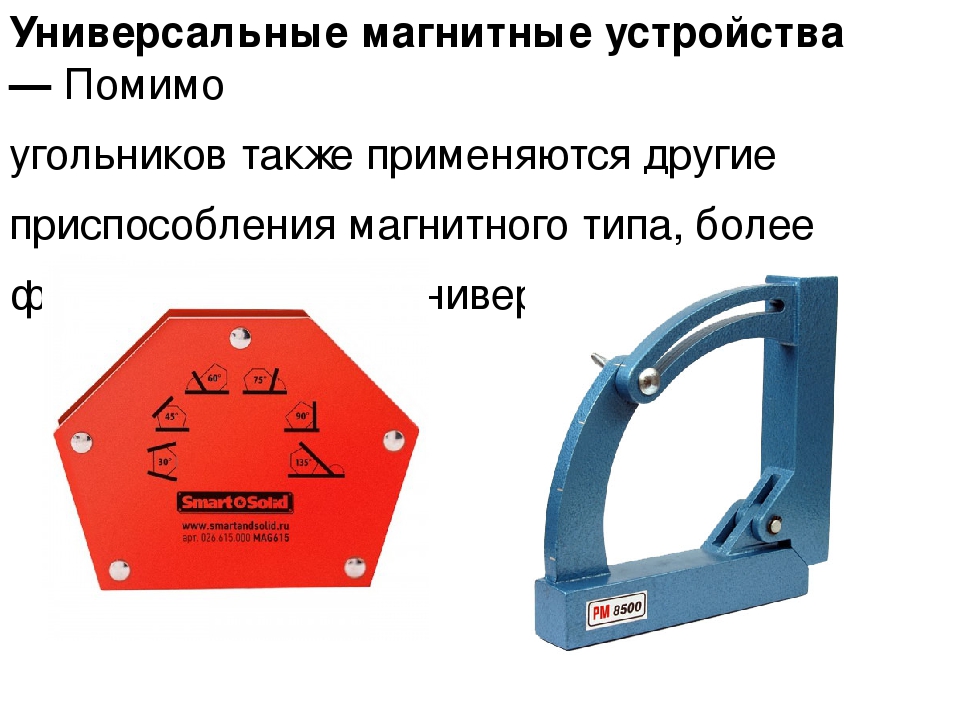

универсальные угольники – оснащены несколькими углами с часто используемыми параметрами для выполнения сложных и простых работ;

трехкоординатные и четырехугольные приспособления – уместны для сваривания в сложных высокотемпературных условиях, в них используют ферритные магниты, выдерживающие перепады температуры, и цилиндры.

Для домашнего применения можно собрать магнитный уголок для сварки своими руками.  Инструмент кустарного производства выдерживает механические нагрузки. Он может зафиксировать крупногабаритные детали, стационарно удерживать и стыковать части изделий для получения качественных швов.

Угловые: постоянного действия

Угловые модели представляют собой две пластины с магнитом, размещенным между ними. Это многопозиционные устройства с настраиваемым углом зажима в пределах 30⁰-135⁰. Они уместны для быстрого фиксирования свариваемых элементов. Пластины позволяют удержать в предмет в одной из 6 позиций. Такие механизмы приобретают, когда в процессе сварки заготовку нужно поворачивать в нескольких ракурсах.

Важно! Приборы с фиксированными углами нужно выбирать в ситуациях, когда сварка проводится в часто используемых позициях

Отключаемые

Отключаемые модели – устройства с магнитным полем, которое выключается специальным поворотным рычагом. Они упрощают зажим и высвобождение свариваемого предмета. Такие приспособления легко очищаются от металлической стружки и небольших изделий.

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

• Легкая и быстрая черновая сборка конструкции.

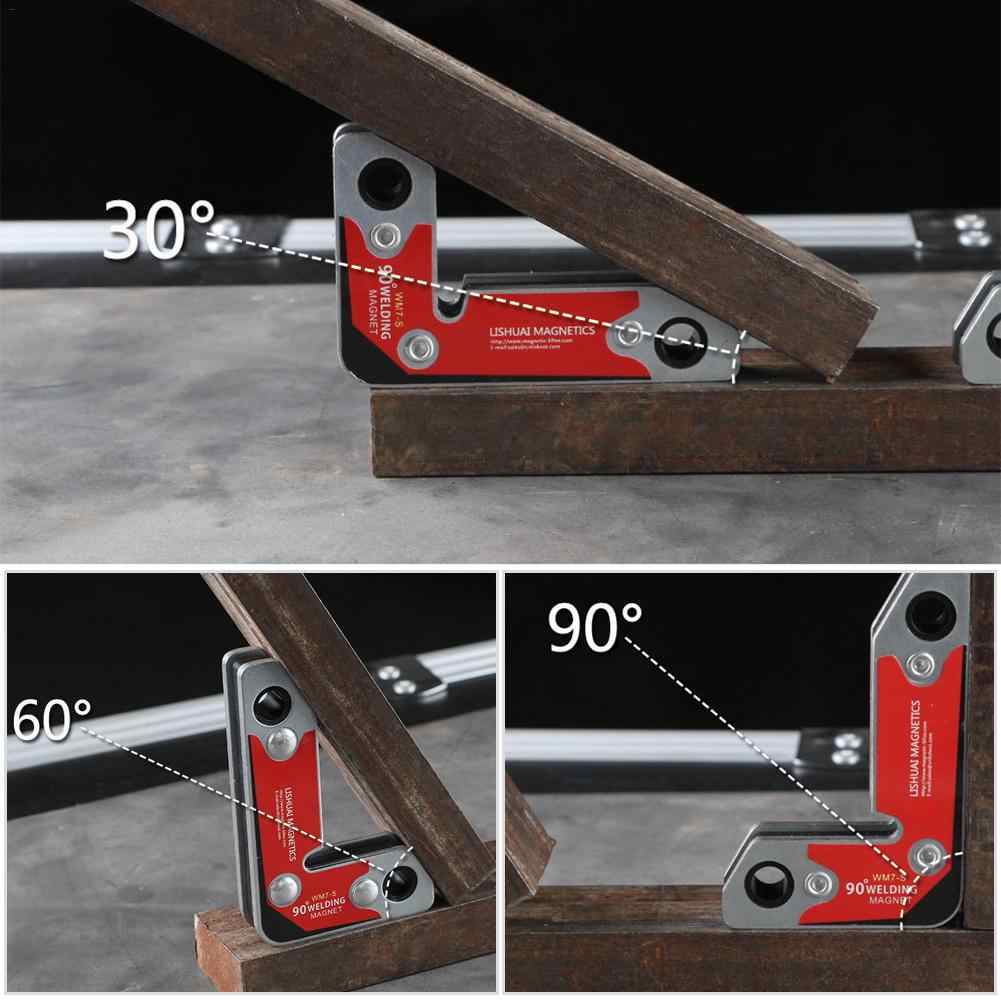

• Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135°. Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75°, а универсальные — под произвольным.
• Экономия времени на подготовительные операции в несколько раз.
• Крепления малогабаритны и не мешают сварке.
• Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
• Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

Магнитные приспособления для сварки

Магнитные фиксаторы компании StrongHandTools разработаны специально в помощь сварщику, поэтому не боятся высокой температуры, налипания сварочных брызг, падений и других обстоятельств, сопровождающих сварочное производство , а какже являются высокоточным инструментом.

Постоянные магнитные угольники

— маломощные приспособления для работы с небольшими деталями.

Магнитный фиксатор Multi -A MS346A и Multi -B MS346C — четырехгранные угольники с углами 90º, 60º, 30º;

Магнитный угольник XYZ mini MST348 — трехкоординатный постоянный магнит;

Магнитный фиксатор Corner MST327 — угольник с внутренним углом 90º (270º).

Магнитные фиксаторы серии ADJUST

произведены на основе феритных жаропрочных магнитов. Эти магнитные приспособления не нуждаются в элементах питания и не требуют подключения к сети. При этом, например, магнитный угольник ADJUST-2 MS2-90 способен выдерживать нагрузку на разрыв до120 кг! Такие свойства позволяют использоват ь эти сварочные магнитные приспособления не только в качестве удобного » придерживающего » инструмента, но и как жесткий фиксатор.

В отключенном состоянии магниты сварочные Strong Hand Tools полнос ть теряют свои магнитные свойства, что позволяет произвести точное позиционирование, легкий демонтаж и простую чистку.

Отключаемые магниты серии ADJUST-1

имеют один выключатель и мощность до 75 кг. Корпус выполнен из хромированного стального листа. П-образные рабочие грани позволяют работать с заготовками различного профиля (например трубы среднего диаметра) И компенсировать дефекты свариваемых деталей.

Удобно расположенный выключатель позволяет комфортно работать одной рукой.

Дополнительная опция — набор магнитных цилиндров MXE13 — позволяет превращать магнитные угольники в трехкоординатные. Подходит для всех магнитов серии ADJUST-1.

Магнитные угольники серии ADJUST-2

снабжены двумя выключателями, по одному на каждую рабочую грань. Эти магниты сварочные самые мощные из представленных. Корпус литой, с высококачественным покрытием. Рабочие грани выполнены в виде губок высокой точности. V-образный паз позволяе т работать практически с любым профилем.

Регулируемый магнитный угольник ADJUST-2S

также имеет две рабо чие грани и по отлючалю на каждой. V-образные губки.

Главной отличительной особенностью магнитного угольника MAV-120 является возможность менять угол между рабочими плоскостями. Две половинки угольника вра щаются на оси. Регулировка происходит плавно, бесступенчато. Фиксируется угол удобной ручкой-винтом. После фиксации сама рукоять может быть повернута в любую сторону по своей оси, чтобы не мешать при монтаже. Также имеется шкала градусов и уровень на одной из граней. Угол можно регулировать в диапазоне от 20º до 275º

Магнитные земли

Незаменимое приспособление для сварщиков, ценящих свое время — магнит «земля» или его еще называют сварочной магнитной массой. С этим нехитрым фиксатором перестановка обратного кабеля занимает доли секунды. При этом обеспечивается необходимая площадь контакта.

Магнитные уровни

Уровень пузырьковый — универсальный классический инструмент. Магнитный уровень — удобный инструмнт при работе с метллом. Наши уровни умеют ряд полезных усовершенствоаний, для экономии Ваших сил и времени:

• угольник;
• выключатель магниты;
• V-образный паз;
• лента с липучкой для неметаллических позиций;

Магнитные приспособления — держатели

Различные магнитные приспособления — держатели для нетяжелых деталей облегчат вашу работу. Настройте работу под себя!

Компания АЛЬТАИР предлагает сварочные магниты купить для клиентов из Санкт-Петербурга, Ленинградской области, Москвы, Московской области, Барнаула, Воронежа, Екатеринбурга, Иваново, Ижевска, Иркутска, Казани, Калининграда, Кемерово, Кирова, Краснодара, Красноярска, Курска, Липецка, Магнитогорска, Махачкалы, Набережных Челнов, Нижнего Новгорода, Нижнего Тагила, Новокузнецка, Новосибирска, Омска, Оренбурга, Пензы, Перми, Ростова-на-Дону, Рязани, Самары, Саратова, Сочи, Ставрополя, Твери, Тольятти, Томска, Тулы, Тюмени, Улан-Удэ, Ульяновска, Уфы, Хабаровска, Чебоксар, Челябинска, Ярославля и всей России.

Выбираем правильный угольник: здесь и сейчас

Размеры угольника для сварки.

Здесь все просто: для простых домашних сварочных работ вам понадобятся незатейливые по своей конструкции держателей. Сложные процессы подразумевают фиксаторы с технологическими наворотами – от отключаемых магнитов до жаростойких вариантов, от простых уголков до 3D моделей.

Так или иначе, качественный магнитный держатель для сварки обязательно должен быть устойчивым к значительным механическим нагрузкам и иметь достаточную прочность на разрыв. В конце концов, речь идет о фиксации не пушинок, а тяжелых металлических деталей. Наши угольники должны быть способны их фиксировать окончательно и бесповоротно. Только в таких случаях сварочные держатели будут иметь смысл вообще.

Такой режим делает возможной самостоятельную работы со сложными задачами. Уголки такого класса обычно изготовлены из хромированного металла с повышенной прочностью.

Стоимость сварочных держателей нельзя назвать низкой, это недешевые устройства. Цена зависит от количества стандартных углов, мощности притяжения, регулировочных механизмов, торговой марки и т.д. Самые простые экземпляры стоят около четырехсот рублей, стандартный комплект – в пределах тысячи рублей. Ну а профессиональные магнитные приспособления для сварки с технологическими дополнениями повышаются в цене до 3000 – 5000 рублей.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

• болгарка;
• электродрель;
• сверло по металлу;
• заклёпочник;
• угольник;
• напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.
