Зеркальное отражение рисунка платы для печати
Теперь нужно отрезать кусочек текстолита. Его размер должен составлять 50 на 70 мм. С помощью напильника можно подравнять края, а также удалить заусенцы. Следует помнить, что на плате не должно быть никакой пыли или какого-либо мусора.
Накладываем заранее подготовленный рисунок печатной платы (тонером вниз). Теперь его нужно прогладить с помощью утюга.
После того, как бумага прилипнет к плате, на ней рекомендуется оставить утюг. После этого её нужно поместить в тёплую воду. Достаточно оставить её там хотя бы на пару минут. После этого следует заняться скатыванием бумаги с платы. Лучше всего делать этого от середины к краям.
После этого шилом нужно удалить остатки бумаги на дорожках. Сами дорожки нужно закрасить маркером. После того, как всё высохнет, шилом потребуется для подравнивания дорожек. Теперь плата готова к травлению.
Травить плату нужно в растворе хлорного железа.
Травление платы
Следующий этап – это монтаж деталей. Обычно плата крепится к корпусу при помощи выключателя, а также переменного резистора. Корпусом может выступать коробка от губки для обуви. Это очень практично и дёшево. Для большей наглядности следует изучить схемы, которые невозможно пересказать словами.
Самодельный металлоискатель «Пират»: схема и подробное описание сборки
Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).
Детали для сборки металлоискателя
Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:
- Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
- Проволока и изолента.
- Наушники (подходят к плееру).
- Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
- Микросхемы: К157УД2 и НЭ
- Конденсатор керамический — 1 нФ.
- 2 пленочных конденсатора — 100 нФ.
- Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
- Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
- 2 диода 1N148.
Схемы металлодетектора для изготовления своими руками

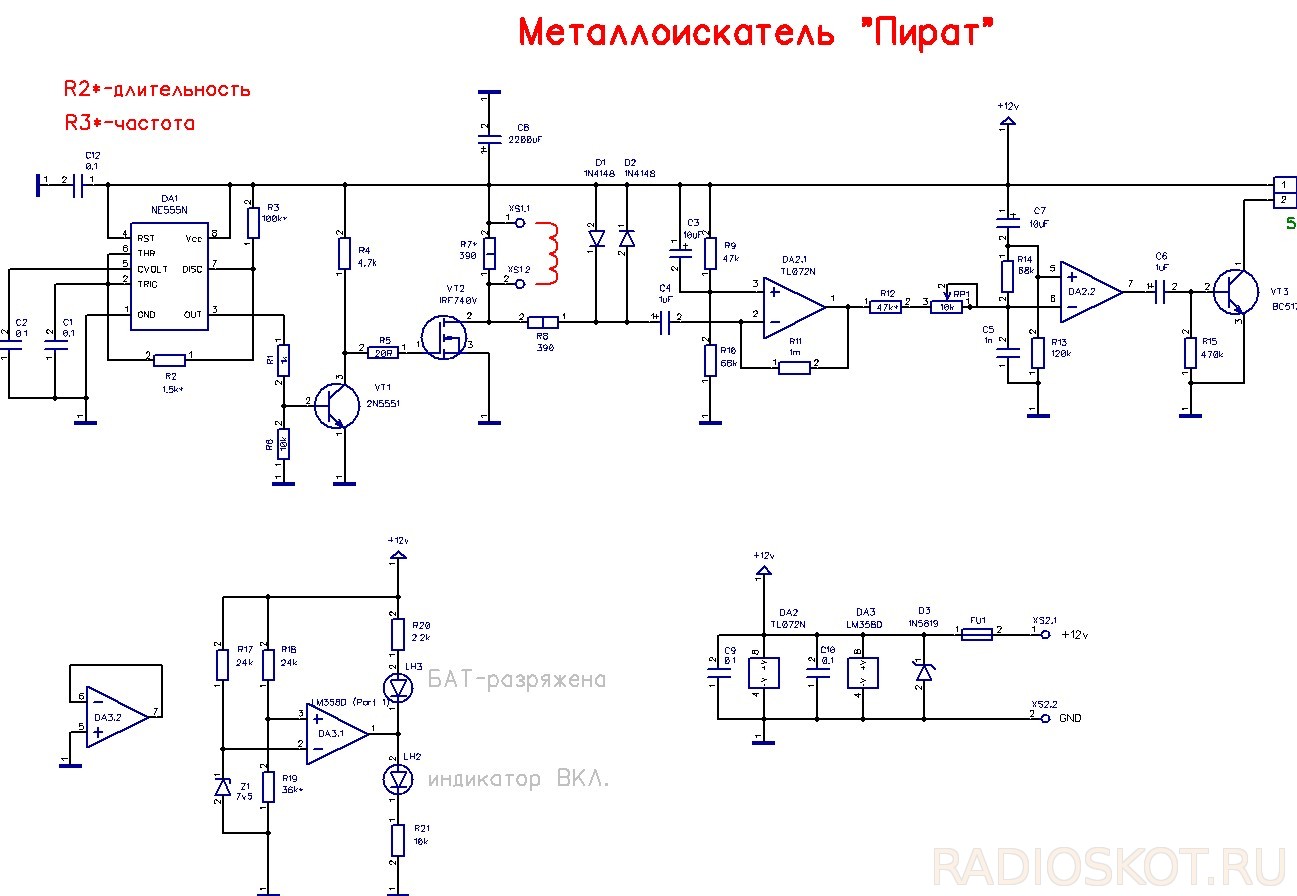

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.
Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

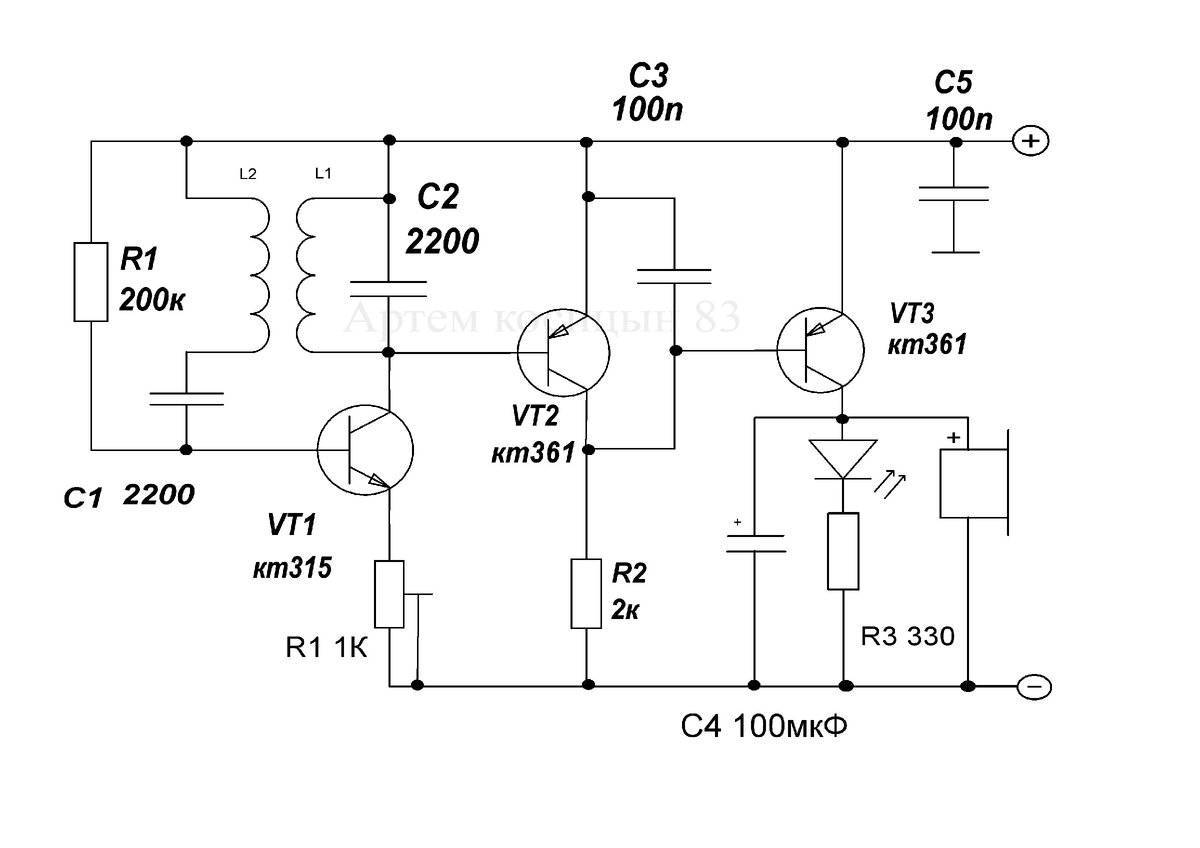

Как собрать металлоискатель без использования микросхем
В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).
Как собрать печатную плату металлоискателя своими руками
Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.
Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.
Как сделать катушку для металлоискателя своими руками
Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.
Катушка из медной проволоки на деревянной основе
| Иллюстрация | Описание акции |
| Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку. | |
| Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах. | |
| Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах. | |
| Подключите схему к устройству и проверьте его работу. |
Катушка из витой пары за 5 минут
Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.
| Иллюстрация | Описание акции |
| Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны. | |
| Зачистите обмотку и освободите провода для подключения. | |
| Соединяем жилки по схеме. | |
| Для лучшей фиксации приварите их паяльником. | |
| Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм. |
Катушка для металлоискателя терминатор 3
Для начала следует взять эмаль обмоточный, имеющий диаметр 0,4 мм. Сложить его так, чтобы было два конца и два начала. Далее стоит мотать с двух катушек в раз.
Теперь надо сделать передающую и принимающую катушки, для этого на фанерном листе чертится два круга 200 мм и 100 мм. По данным окружностям вбиваются гвоздики, расстояния между ними должны быть 1 см. На большую оправку наматываются 30 витков эмальпроводом. Затем следует нанести на катушку лак и умотать ниткой, затем сняв с обмотки, спаять серединку. Так получаются провода один средний и крайних два.
Полученную катушку стоит обмотать изолентой и наложить поверх кусок фольги, и сверху еще раз фольгу. Концы обмоток должны выходить наружу.
Теперь стоит перейти к приемной катушке. Здесь уже наматываются 48 витков. Для запуска генератора надо подключить передающую катушку к плате. Средний провод подключается к минусу. А у приемной катушки средний вывод не используется. Для передающей катушки нужна компенсирующая, на которую мотается 20 витков.
Осциллограф к плате подключаем так: щуп с минусом на минус платы, а плюсовой щуп – к катушке. Обязательно следует замерить частоту катушек и записать ее.
После подключения катушек по схеме, их надо поместить в специальную емкость и залить смолой. Теперь на осциллографе устанавливается время деления (10 мс и 1 вольт на клетку). Теперь следует уменьшить амплитуду до нулевого значения. Сматываем витки, пока значение вольт не достигнет нуля. Делаем компенсирующую петлю у катушки, которая будет снаружи.
Форму наполовину следует пролить смолой. Когда все застынет, надо подключить осциллограф и загнуть петлю внутрь. Далее крутить ее, пока значение амплитуды не станет минимальным. После петлю надо приклеить, проверить баланс, и теперь можно залить смолой вторую половину емкости. Катушка готова к работе.
Перед тем как приступить к ремонту, следует подготовить следующие инструменты:
- Нож канцелярский;
- Лампа накаливания;
- Емкость для клея, желательно плоская;
- Специальная или эпоксидная смола;
- Средний и мелкий наждак;
- Небольшой шпатель.
В первую очередь надо просушить катушку с помощью лампы накаливания. И при помощи канцелярского ножа расширить трещины на ней. Клей выдавить на плоскую поверхность и смешать шпателем. Нанести данное вещество на катушку. В местах трещин можно накладывать побольше смолы. Теперь стоит подождать, пока все это тщательно застынет. И затем обработать наждаком, используя сначала средний, а затем мелкий. Такая процедура поможет сгладить все неровности. Таким довольно несложным способом можно реанимировать самую старую катушку от устройства для поиска металла.
Так называемая «бабочка»
Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.
Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

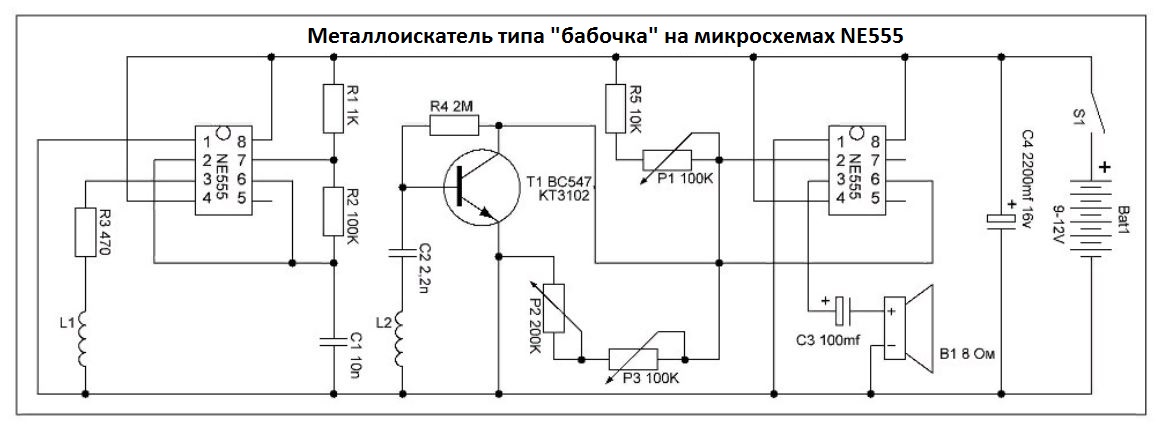

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.
Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант – трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.
Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.
Электрическая схема
Есть два варианта изготовления:
- учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;

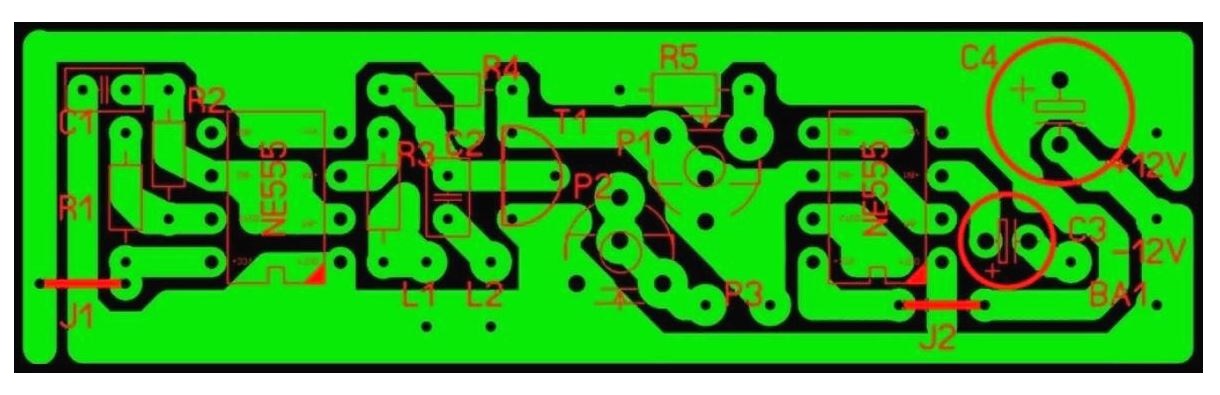

- для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.
Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.
Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:
- R1 предназначен для настройки частоты генератора и достижения того самого баланса;
- R2 грубо настраивает чувствительность;
- с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.
Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант – батареи 18650 (их еще используют для вейпа).
Настройка «бабочки»
Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.
Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.
Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.
Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.
Механическая часть

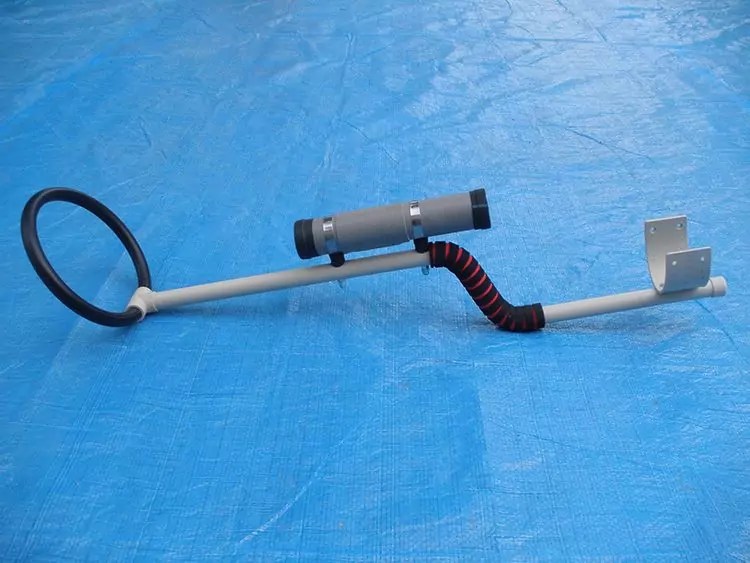

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).
Искатель «бабочка» готов к работе.
Как работает металлоискатель в зависимости от назначения и технического устройства
Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:
- Устройства динамического типа
. Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны. - Приборы импульсного типа.
Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.
- Электронные приборы
, с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов. - Глубинные детекторы
заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.
Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.
Стационарные детекторы
– это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.
Принцип работы устройства
В отличие от наземных детекторов, которые работают с использованием волн разной частоты или ультразвука, металлоискатель (заводской или самодельный) работает с индуктивностью.
Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если объект, который проводит электрический ток или обладает ферромагнитными свойствами, находится в пределах досягаемости, формат поля искажается. Точнее, под действием активного поля катушки формируется объект. Это событие фиксируется приемником и генерируется предупреждение: стрелка устройства перемещается, раздается звуковой сигнал, загораются световые индикаторы.
Зная способ работы, можно рассчитать электрическую схему и сделать своими руками мощный металлоискатель. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:
Мощный металлоискатель Pirat своими руками
Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.
В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.
Видео работы с металлоискателем:
Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.
Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.
Материалы и инструменты для сборки: — микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел; — транзистор IRF740; — микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел); — провод ПЭВ 0.5 (для наматывания катушки); — транзисторы типа NPN; — материалы для создания корпуса и так далее; — изолента; — паяльник, провода, прочий инструмент.
Остальные радиокомпоненты можно увидеть на схеме. Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.
Процесс сборки металлоискателя:
Шаг первый. Создаем печатную плату
Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.

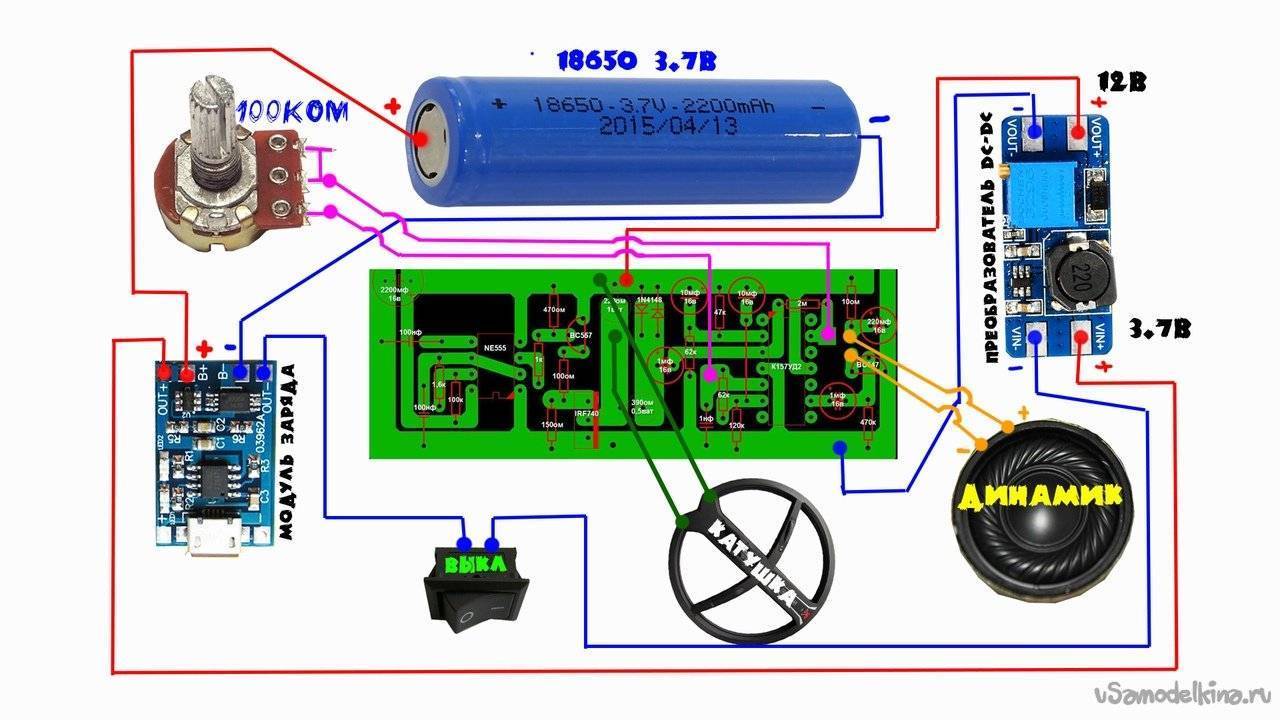

Шаг второй. Устанавливаем электронные элементы на платуШаг третий. Источник питания для металлоискателя
Шаг четвертый. Собираем катушку для металлоискателя В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.
После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.
Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискатель
При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.
Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.
Как работать с металлоискателем
После включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.
imp_tranz.rar (скачиваний: 11569)
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Использование селективных фильтров
Сделать такой глубинный металлодетектор своими руками не просто. Основная проблема заключается в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что пластина для модификации подбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие эксперты советуют начинать сборку с установки блока управления. Он обязан работать при частоте не более 50 Гц. При этом проводимость зависит от контроллера, который используется в оборудовании.
Довольно часто его подбирают с обкладкой для повышения защищенности модификации. Однако такие модели часто перегреваются, и не способны работать с высокой точностью. Для решения данной проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторные блоки. Катушка для металлодетектора своими руками изготавливается из блока трансивера.
Как собрать своими руками металлоискатель «Пират»: подробная инструкция
Модели серии «Пират» стоят порядка 100−300 $. Такая стоимость обусловлена возможностью прибора обнаруживать предметы на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы). Рассмотрим особенности сборки и настройки устройства для поиска металлов, а также его составляющие.
Материалы, необходимые для сборки своими руками мощного металлоискателя
Для изготовления металлодетектора понадобятся следующие материалы и компоненты:
- ИМС КР 1006ВИ1 или NE 555 (зарубежный аналог) для создания передающего блока;
- транзистор IRF 740;
- ИМС К 157УД2 и транзистор ВС 547 для сборки приёмного узла;
- транзисторы типа NPN;
- провод ПЭВ 0,5 для создания катушки;
- материалы для изготовления корпуса, штанги и т.д.;
- пластина, покрытая медным листом, для изготовления печатной платы;
- провода;
- изолента;
- бокорезы;
- паяльник;
- скальпель;
- набор отвёрток;
- пассатижи;
- различные виды крепежа.
Сбор металлодетектора своими руками: схемы
В настоящее время схем металлодетектора «Пират» много, поскольку некоторые радиолюбители стали модернизировать их под свои нужды. Все варианты рассматриваться не будут, только самые проверенные и наиболее популярные.
Схема детектора на микросхеме NE555
Классическая схема металлоискателя серии «Пират», построенная на ИМС-таймере NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй к катушке, а выход к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после на динамик, который оповещает оператора о наличии искомых предметов.
Сборка своими руками металлоискателя без микросхем
В отличие от предыдущей схемы, в этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).
Печатная плата своими руками
Детали куплены, схема имеется, и теперь нужно всё это собрать. Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого понадобится кусок листового гетинакса, покрытого медной электротехнической фольгой. На заготовку перенести выбранную схему, обозначить дорожки, соединяющие детали, и просверлить отверстия в местах их крепления и пайки. Дорожки покрыть защитным лаком, а после высыхания опустить будущую плату в хлорное железо для травления (удаления незащищённых участков медной фольги).
После того как плата готова, можно устанавливать и распаивать радиодетали. Следующим этапом будет проверка схемы при помощи измерительных приборов.
Катушка для металлоискателя – как сделать своими руками
Благодаря тому, что металлодетектор «Пират» является устройством импульсного типа, то точность при сборке катушки неважна. Для основы потребуется кольцо с диаметром порядка 200 мм, на которое нужно намотать 25 витков проволоки ПЭВ 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Далее оправку с проводом нужно хорошо обмотать изоляционной лентой.
Готовую катушку поместить в корпус из диэлектрического материала. Для этого можно использовать подходящие по размеру корпуса от неисправной бытовой техники «на выброс». Кстати, это позволит защитить катушку от механических повреждений во время работы с детектором. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм. Лучше всего использовать витую пару.
Проверка и настройка металлоискателя
На штанге металлоискателя крепим все узлы прибора: корпус с катушкой, приёмо-передающий блок и рукоятку. Если схема управления собрана правильно, то настройка прибора не потребуется, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.
На видео показана настройка металлоискателя.
Как сделать подводный металлоискатель своими руками
Иногда поисковые работы приходится переносить с суши под воду. Как быть в таком случае, ведь электроника выйдет из строя? Есть, конечно, специальные устройства для работы под водой, но можно сделать глубинный металлоискатель своими руками. Для этого можно взять самый обычный самодельный детектор и поместить все узлы в герметично закрывающиеся корпуса. К тому же стоит немного модифицировать устройство и вместо звуковой сигнализации установить световые индикаторы.
