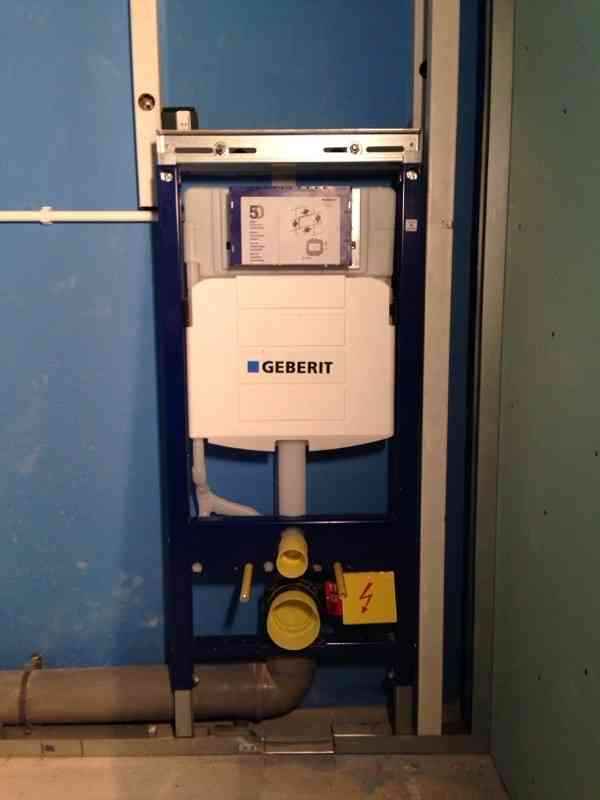

Установка рамной инсталляции для подвесного унитаза
После того как определитесь с местом, можете приступать к монтажным работам. Они состоят из нескольких этапов.
Этап 1.
Для начала монтируете каркас – металлическую раму, с движимыми элементами крепежа. Крепите на раму сливной бачок. Для регулировки положения каркаса используете кронштейны, которые находятся в верхней его части, и винты снизу. Все каркасы продаются по отдельности и, будучи универсальными конструкциями, подходят ко всем типам унитазов. После монтажа у вас должна получиться конструкция порядка 130 – 140 см высотой. Ширина рамы будет зависеть от особенностей модели, но она не должна быть меньше ширины бачка с креплениями на стену. В среднем такие рамы способны выдержать до 500 кг веса.
Этап 2.
Крепите на каркас сливной бачок, соблюдая следующие требования:
- кнопка слива должна находиться на высоте 1 метра;
- узлы крепления должны находиться на таком расстоянии друг от друга, на каком находятся проушины унитаза;
- канализационная труба должны находиться на высоте 22–23 см;
- подвесной унитаз – на высоте 40 – 42см.
Зачастую каркас крепится в четырех точках. Между стеной и сливным баком должен оставаться зазор не более полутора сантиметров.
Этап 3.
Далее вы должны установить готовую инсталляцию. Нужно, чтобы она стояла строго горизонтально, поэтому предварительно проверяете наклон стены при помощи отвеса. Если такой наклон обнаружен, то закрепите отвес на высоте 140 – 150 см, после чего прочертите в месте, где он соприкасается с полом, линию, параллельную относительно стены. Далее отмеряете от этой линии дистанцию, необходимую для установки каркаса, и чертите вторую.
Прикладываете конструкцию стене и делаете разметку, обозначая точки для отверстий. Сверлите отверстия. Прикручиваете раму к полу и, используя регулирующие винты, задаете необходимую высоту и ровняете ее (раму) уже по горизонтали, используя строительный уровень. Ту же процедуру проделываете с вертикальным положением.
Этап 4.
Подводите к сливному бачку трубу водопровода. Здесь может быть два варианта подвода – верхний и боковой, но нужно помнить, что почти все современные изделия предполагают смену его места.
Лучше выполняйте подводку пластиковыми трубами. Бачки, зачастую тоже пластиковые, обычно изолируются специальными материалами, что предотвращает образование конденсата. Также вместе с бачком в комплекте идут все необходимые крепежи. Панель, на которой расположены кнопки слива, покупаете отдельно. У
Далее подсоединяете выпуск унитаза к стояку канализации. Не стоит расстраиваться, если не получается выставить их напрямую – в большинстве случаев так и происходит, поэтому вам нужно использовать гофру. До того как приступить к монтажу фальш-стены, внимательно изучите все стыки и соединения на предмет протечек.
Этап 5.
Перед тем как приступить к изготовлению гипсокартонного короба, сделайте две вещи:
- вкрутите в раму инсталляции штифты для крепления унитаза (они должны идти в комплекте с ним);
- закройте все выходные сливные отверстия заглушками (они тоже должны идти в комплекте), дабы туда не попала пыль или мусор.
Используя металлопрофили, собираете каркас, обязательно выдерживая все необходимые уровни. Гипсокартон, который будете использовать при обшивке, должен быть влагостойким, толщиной не менее 1 см, класть его рекомендуется в два слоя. Вырезаете в нем все необходимые отверстия для кнопки слива и труб, крепите листы к металлопрофилям шурупами. На гипсокартон кладете кафельную плитку.
Этап 6.
Остается лишь установить унитаз, но делать это рекомендуется не ранее, чем через 1,5 недели после установки рамной инсталляции и укладки плитки. Для этого подгоняете вывод унитаза к канализационному отверстию. Между плиткой и унитазом наносите слой силикона либо ставите прокладку, садите унитаз на штифты и стягиваете гайки. Последний штрих: слейте воду, дабы проверить герметичность конструкции.
Инсталляции Geberit Plattenbau
Любая инсталляция для унитаза из этой коллекции по стоимости является отличным выбором для российских потребителей.
Это обусловлено как приемлемой стоимостью этих систем, так и конструктивными особенностями:
- эти инсталляции при больших объемах сливного бачка позволяют регулировать количество спускаемой воды, что сказывается на экономии;
- такие модели выпускаются без дополнительных функций и «наворотов», увеличивающих стоимость изделий, но на практике являющихся бесполезными;
- в случае поломки практически любую неисправность легко устранить, так как доступ к механизмам инсталляции осуществляется через отверстие для клавиши вызова, следовательно, для ремонта инсталляцию не нужно демонтировать.
Такие инсталляции предназначены только для монтажа на капитальную кирпичную или бетонную стену и непригодна для установки непосредственно на гипсокартон.
Поставляется изделие полностью в собранном виде, что позволяет сэкономить время и избежать возможных ошибок в процессе самостоятельной сборки.
Существует множество разновидностей и модификаций Geberit Plattenbau, и при выборе мы рекомендуем обращать внимание на инсталляции, оборудованные бачком, которые представляют единую цельную конструкцию с патрубком подачи воды. Такие бачки менее подвержены поломкам и практически полностью исключают риск протечек. Все модели серии Plattenbau отличаются малыми габаритами, если сравнивать с другими линейками
Это позволяет не только сэкономить место в санузле при монтаже инсталляции, но и спрятать между стеной и гипсокартонной перегородкой коммуникации и другие инженерные элементы, которые при инсталляции большего размера не уместились бы в получившейся нише
Все модели серии Plattenbau отличаются малыми габаритами, если сравнивать с другими линейками. Это позволяет не только сэкономить место в санузле при монтаже инсталляции, но и спрятать между стеной и гипсокартонной перегородкой коммуникации и другие инженерные элементы, которые при инсталляции большего размера не уместились бы в получившейся нише.
Geberit Duofix. Десять причин для выбора Geberit AquaClean Mera
Пульт дистанционного управления
Интуитивно понятное управление всеми функциями
Интуитивно понятное управление – главный принцип пульта дистанционного управления. Все функции можно задействовать одной рукой. Дисплей на обратной стороне позволяет выполнять индивидуальные настройки и указывает на необходимость удаления накипи.
Функция фена
Может ли фен быть умным?
Да, поскольку штуцер фена выдвигается независимо от штуцера для омывания и автоматически выравнивается в своей позиции. Температура воздуха постепенно снижается, адаптируясь к меняющемуся ощущению тепла на сухой коже.
Встроенная функция очистки воздуха
Для чего нужна вентиляция?
Неприятные запахи сразу распознаются в санфаянсе и нейтрализуются с помощью встроенного керамического сотового фильтра с длительным сроком службы. После двухминутной работы функции очистки воздуха последующей вентиляции не требуется.

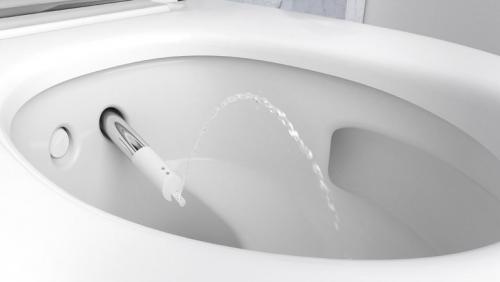

Технология омывания WhirlSpray
Две форсунки – ощутимая разница
Вращающаяся и одновременно пульсирующая омывающая струя с динамичной подачей воздуха способствует более интенсивному омыванию, особо приятному и бодрящему ощущению и снижению расхода воды.
Возможность комбинирования
Подходящее решение
Благодаря инсталляциям Geberit унитаз-биде Geberit AquaClean Mera можно устанавливать практически в любых монтажных условиях. Унитаз-биде можно комбинировать со всеми монтированными в пристенке системами Geberit, а также сантехническими модулями Geberit Monolith.
Подогрев сиденья
Полный комфорт при пользовании
Преимущества дополнительно настраиваемого подогрева сиденья ощущаются очень быстро. Сиденье, изготовленное из высококачественного дюропласта, благодаря датчику приближения начинает нагреваться уже при подходе к унитазу-биде. В состоянии покоя эта функция не потребляет ток.
Дамский душ
Незаметная форсунка
Отдельный дамский душ отличается особенно мягкой омывающей струей. Его форсунка встроена в штуцер для омывания и в период отсутствия необходимости в использовании защищена для обеспечения гигиеничности.
Подсветка
Эффектный ориентир
Неяркий свет быстро привлекает внимание, а ночью служит для ориентировки. Эффектный луч света активируется датчиком приближения и светится в одном из семи индивидуально настраиваемых цветов
Автоматическое оборудование крышки унитаза
Без лишних движений руки
Датчик приближения активирует автоматическое открывание крышки унитаза. Во время закрывания также не требуется управление рукой, кроме случаев, когда вы хотите запустить процесс легким касанием. Благодаря этой функции обеспечивается закрывание унитаза после каждого использования. Что может быть еще более удобным?

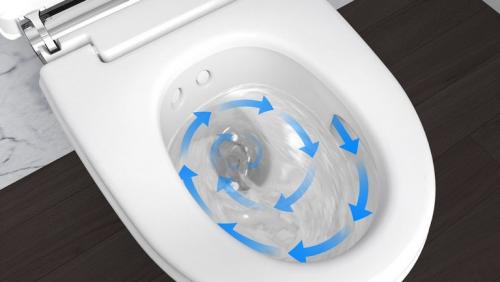

Технология смыва TurboFlush
Оптимальная промывка
Асимметричная внутренняя геометрия санфаянса способствует особенно тщательной и бесшумной промывке. Единственного бокового отверстия для смыва достаточно для подачи воды для смыва. Количество зон, недоступных для промывки, сведено к минимуму; углы и кромки отсутствуют полностью.
Монтаж
При покупке инсталляции убедитесь, что в комплекте с ней идет подробная схема и инструкция по установке других комплектующих (например, болтовых креплений и шпилек для унитаза нужной длины).
Монтаж инсталляции состоит из 3 основных этапов:
- подготовка;
- крепление;
- подключение систем канализации и водоснабжения.
В подготовительный этап входит изучение инструкции, подготовка инструментов и выбор места для установки конструкции. В зависимости от выбора места для расположения инсталляции нужно продумать подводку труб водоснабжения и канализации.
Для крепления требуется небольшое количество инструментов: рулетка, уровень, карандаш или маркер, перфоратор со сверлами, гаечные ключи (многие конструкции Geberit собираются без ключей, но все же лучше ими на всякий случай запастись).
Если производится монтаж рамной конструкции, то первым этапом установки будет сборка самой рамы.
Надежно закрепите все элементы конструкции согласно схеме. Если же вы производите установку бачка скрытого монтажа, то этот пункт опускается.
Далее производится разметка расположения фиксирующих болтов
Расстояние между болтами будет зависеть от размеров выбранной инсталляции, в узком варианте расстояние будет меньше. При примерке важно воспользоваться уровнем и учитывать декоративную отделку помещения
При установке не забывайте основные параметры: канализационная труба на высоте 0,25 м от чистового пола, высота унитаза в среднем оптимальна 0,4-0,5 м.
После всех этих действий производится установка сливного бачка. Фиксируя бачок, стоит отталкиваться от высоты кнопки смыва: обычно для удобства его располагают на высоте 1 м. Последними устанавливаются шпильки крепления унитаза.
Затем осуществляется подключение трубы водоснабжения к смывному бачку. У разных моделей подводка воды может осуществляться в самых разных частях бачка.
Для безопасности лучше использовать не гибкую подводку, как удобно делать при установке классических унитазов, а жесткие трубы. Это надежнее и практичнее, учитывая, что доступ к этой системе будет закрыт коробом.
Унитаз подключается к системе в последнюю очередь, лишь после проведения всех отделочных работ. После поклейки кафельной плитки должно пройти хотя бы 1,5 недели, чтобы строительный клей достаточно хорошо просох.
Унитаз может подключаться к системе канализации посредством врезки (самый удобный вариант, но на практике часто неосуществимый), с использованием пластикового переходника (довольно долговечный метод) либо гофрированной трубы (недолгий срок службы).
Особенности монтажа инсталляции и унитазов
Как было сказано выше, есть три варианта комбинаций «инсталляция и унитаз».
Подвесной унитаз с блочной конструкцией
Самый простой для самостоятельной установки вариант крепления системы — установка рамы на поверхности капитальной стены и укладка ниже конструкции простенка в четверть кирпича, чтобы обеспечить надежный упор для навесного унитаза. Тычковый размер одинарного кирпича равен 12.5 см плюс 1 см вертикального шва из кладочного раствора, и итоговые 13.5 см как раз подходит для большинства моделей, у которых монтажная глубина лежит в этих пределах.
Другой вариант — покупка блочной инсталляции, в комплект которой входят две специальных опоры в пол для «поддержки» чаши навесного унитаза. Эти опоры надевают на крепежные шпильки санфаянса, и они не позволяют чаше «проваливаться» назад. К таким моделям относится Geberit Kombifix (110.340.00.5). Если в комплекте подобных аксессуаров нет, то их можно купить отдельно, например упоры Geberit Kombifix (457.888.26.1) или монтажный комплект Alcaplast (M90).
Монтаж блочной инсталляции своими руками проходит по такому алгоритму:
- На отмеченных точках крепления на стене перфоратором делают отверстия, к которым рама прикручивается на дюбели.
- Забивают дюбели или анкера и прикручивают к ним раму.
- Вставляют в раму бачок подсоединяют его к водопроводной трубе (трубка для подвода воды может входить в комплект поставки) и к колену смыва.
- Вкручивают монтажные шпильки для крепления чаши.
- Подключают колено слива к канализации через переходной патрубок (из комплекта или купленного дополнительно).

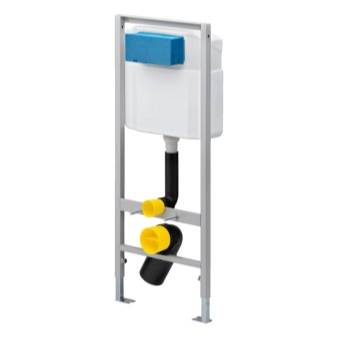

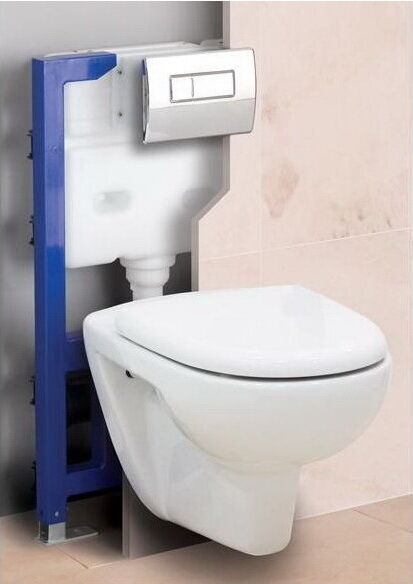

Подвесной унитаз с рамной инсталляцией
Это наиболее распространенный вариант конструкции скрытого монтажа — он подходит для установки возле любой стены или перегородки, независимо от ее несущих способностей.
Монтаж инсталляции для унитаза проходит в следующей последовательности:
- На отмеченных точках крепления к полу и стене сверлят отверстия для дюбелей.
- Крепят к раме бачок с механизмом смыва и смывным коленом.
- Устанавливают раму и крепят ножки к черновому полу.
- Регулируют ее по высоте и горизонтальному уровню с помощью выдвижных элементов опоры. Стопорят конструкцию болтами в требуемом положении.
- При помощи металлических крепежей конструкцию фиксируют к стене. Обычно это шпильки с регулировочной головкой со стороны рамы и монтажными уголками или пластинами со стороны стены.
- Вкручивают шпильки и стопорят. Устанавливают крепежные уголки по месту и прикручивают к стене.
- Регулируют положение рамы по вертикали, закручивая или выкручивая шпильки с помощью головки (глубина регулировки до 45 мм). Стопорят положение конструкции контргайкой.
- Крепят к раме манжету для сливного колена. Устанавливают колено, через переходник подсоединяют к канализационной трубе, фиксируют к раме хомутом.
- Подключают впускной клапан бачка к водопроводной трубе, используя комплектный или покупной переходник.
- Крепят шпильки для подвесной чаши.
- Временно устанавливают кнопку и унитаз. Открывают воду, тестируют систему на работоспособность, проверяют герметичность соединений и подключений.
- Если неполадок не обнаружено, кнопку и унитаз снимают. Закрывают отверстия обоих колен заглушками и приступают к обшивке инсталляции.
Напольный унитаз с блочной инсталляцией
Один из малобюджетных вариантов применения системы блочной инсталляции — бачок скрытого монтажа без рамы с фронтальной клавишей смыва. Причем такой вариант можно использовать для стен из любых материалов. Нагрузку от бачка объемом 6 литров может выдержать и стена в полкирпича, и каркас из металлического профиля или деревянного бруса (если бачок крепить к самому каркасу или закладным элементам).
Единственная проблема, которая может возникнуть при монтаже — совмещение смывного отверстия напольного унитаза со смывным коленом бачка.
Виды рам
Существуют следующие разновидности таких систем:
- Рамные.Эти конструкции прикрепляются к несущим или капитальным стенам;
- Блочные.Такие системы держатся на стенах из гипсокартона, тонких перегородках;
- Универсальные. Данные инсталляции подходят для различных стен.
Производитель создает конструкции, которые можно размещать в самых разных местах в помещениях – даже под окнами. Для данной цели предназначено оборудование, высота которого – до 82 метров. К этой разновидности относятся системы Omega.
Конструкции из серии Delta можно отнести к эконом-классу, на них устанавливаются относительно невысокие цены, но при этом по качеству данные сооружения ничуть не уступают другой продукции от Geberit. Нижние опоры таких систем являются усиленными, они подходят для установки на обшивку из гипсокартона.
Коллекция Plattenbau предназначена специально для покупателей из стран СНГ. Такие конструкции можно устанавливать в стенах с сантехническими шахтами. Производитель учитывает толщину стен, перегородок. Глубина конструкций Plattenbau не превышает 12 см.
Популярностью пользуется также продукция из коллекции Duofix. Эти системы предназначены специально для перегородок из гипсокартона. На такие конструкции можно монтировать подвесные унитазы. Подобные сантехнические изделия очень удобны, ведь на ножке унитаза не будет скапливаться пыль.
Систему Duofix можно установить таким образом, чтобы она подходила для людей сограниченными возможностями здоровья. Унитаз монтируется так, что нагрузка распределяется на боковые стойки и на пол. По этой причине можно не волноваться, что подвесное изделие упадет.
Конструкции из коллекции Kombifix очень хорошо подходят для монтажа перед кладкой из кирпича или в ней. Такая система может быть прикреплена к полу или к стене.
Выбор и монтаж сливной системы
Сливная система – это важный элемент в унитазе, который отвечает за отвод использованной воды после смыва. Правильный выбор и правильный монтаж сливной системы Геберит обеспечат надежную и эффективную работу сантехники.
При выборе сливной системы следует учитывать несколько факторов:
Тип унитаза — для разных типов унитазов требуется разная сливная система
Например, для подвесных унитазов чаще всего используется встраиваемая сливная система.
Способ установки — сливная система может быть установлена по горизонтали или вертикали, в зависимости от конструкции помещения.
Мощность смыва — рекомендуется выбирать сливную систему с определенной мощностью смыва, чтобы обеспечить эффективное смывание и предотвратить заливание унитаза.
Качество и надежность — при выборе сливной системы обратите внимание на качество материалов, надежность конструкции и гарантию производителя.. Для монтажа сливной системы следуйте следующим рекомендациям:
Для монтажа сливной системы следуйте следующим рекомендациям:
- Правильно измерьте и отметьте место установки сливной системы.
- Убедитесь, что выбранная сливная система соответствует требованиям вашего унитаза.
- Тщательно прочитайте инструкцию по монтажу и следуйте ей на каждом этапе.
- Устанавливайте сливную систему строго по вертикали или горизонтали, в зависимости от выбранного типа.
- Тщательно проверьте, что сливная система корректно соединена с унитазом и водопроводной системой.
- После монтажа проверьте работу сливной системы, убедитесь, что слив происходит эффективно и без утечек.
Правильный выбор и качественный монтаж сливной системы Геберит помогут обеспечить комфортное использование унитаза и продлить срок его эксплуатации.
Проверка работоспособности системы
Когда все монтажные мероприятия закончены, а элементы инсталляции подключены к основным коммуникациям, нужно убедиться, что в системе нет неисправностей. Для этого сначала поворачивают вентиль водяного крана и следят за поступлением воды в бачок.
Если конструкция работает корректно, а из труб и соединительных частей не сочится вода, приступают к декоративной отделке. Обнаруженная сырость или капельки воды ясно указывают на наличие проблемы, которую нужно устранить до начала облицовочных работ.
Наиболее распространенные причины неполадок:
Вода подтекает из бачка – возможно, уплотнительные прокладки были установлены не четко или сдвинулись с места в процессе монтажа. Нужно перекрыть подачу воды, выкрутить соединительные болты, проверить расположение прокладок и поправить их или заменить в случае надобности.
Чаша унитаза шатается – необходимо просмотреть крепежи самого унитаза и соединительные элементы инсталляции, а потом аккуратно подтянуть их, чтобы положение сантехники четко зафиксировалось
Действовать желательно очень осторожно, иначе есть риск сорвать резьбу арматурных креплений или даже расколоть керамику. Вода застаивается в унитазе – явное свидетельство неправильного расположения сливной трубы
Для решения вопроса сантехнику придется демонтировать, установить слив строго под 45 градусов и только потом вернуть унитаз обратно
Вода застаивается в унитазе – явное свидетельство неправильного расположения сливной трубы. Для решения вопроса сантехнику придется демонтировать, установить слив строго под 45 градусов и только потом вернуть унитаз обратно.
Сырость на полу и вокруг основания унитаза – чаще всего это явление связано со слабой герметизацией соединительной гофры
Чтобы ликвидировать протечку, достаточно покрыть стыковые места еще одним слоем герметика и дать ему хорошо высохнуть.
Все эти проблемы не представляют большой сложности и легко устраняются своими руками в домашних условиях. Если же у хозяина нет желания и времени заниматься ремонтом, можно вызвать профессионального сантехника, и он быстро исправит возникшие неполадки.
Инсталляция
Сложнее всего извлечь механизм из встроенного бачка. Главная проблема — ограниченность пространства. Доступ к штоку, трубкам и подводящим шлангам открывается через узкое отверстие под рамкой.
Рекомендуем: Что делать, если свекровь учит жить?
Сама планка для кнопок бывает раскладной (после демонтажа фасадной заглушки планка открывается, как книжка, и кнопки не нужно вынимать из креплений) и одинарной (убрав наличник, придётся вынимать кнопки). В ряде моделей планка с кнопками крепится винтами к крепёжной рамке, в других (более дешёвых) фиксируется непосредственно в стене.

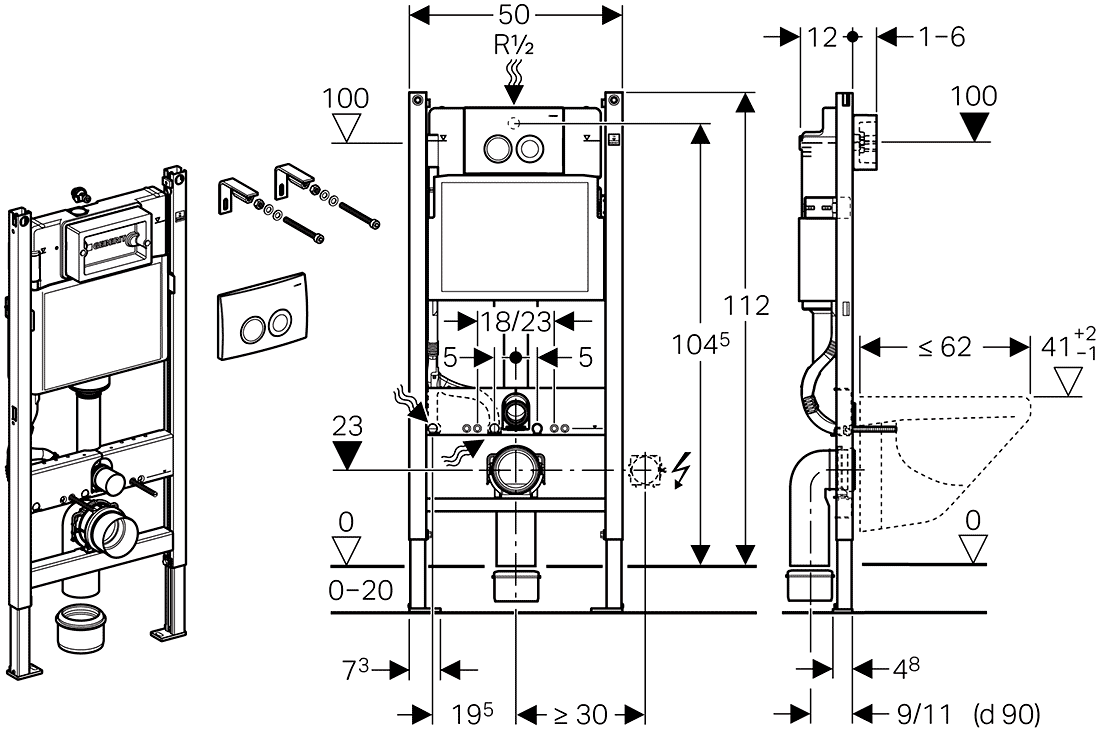

Пошаговая инструкция (на примере Geberit Delta):
- Приподнять и убрать наличник с кнопками.
- Выкрутить винты по бокам и толкатели в центре.
- Снять рамку.
- Отжать фиксаторы и вынуть заслонку.
- Демонтировать блок с двумя коромыслами (передающими движение от толкателей к штокам с пробками).
- Вынуть наливной клапан (снимать со шлангов его не обязательно — достаточно вывести наружу).
- Убрать фиксатор спускных клапанов (для этого — разжать «усы»).
- Демонтировать клапаны слива. У Geberit Delta их устройство рассчитано на работу в узком пространстве. Сначала нужно провернуть и убрать верхний конец левого клапана. Затем согнуть правый клапан (нажать вбок до щелчка). В таком виде конструкция достаточно легко приподнимается и затем проходит в отверстие в стене.

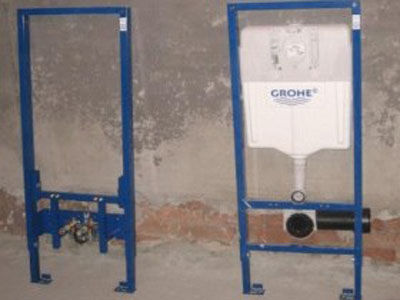

Ремонт переливного механизма на примере Grohe:
- Отжав фиксаторы, демонтировать переднюю панель с кнопками.
- Открутить гайку и отсоединить шланг подачи воды.
- Потянуть вверх, проворачивая, чтобы шипы вышли из пазов, и вытянуть через окошко.
Так же просто удаляется сливной клапан: его нужно тянуть вверх до щелчка, а затем убрать через отверстие в стене.
Основные виды поломок и как их избежать
Могут возникнуть следующие проблемы:
- Протечка сливного бака. В этом случае нужно проверить правильность монтажа уплотнительных прокладок.
- Протечка унитаза. Стыки, скорее всего, плохо покрыты герметиком. Необходимо зачистить швы и повторно воспользоваться силиконом.
- Шатание унитаза. Чтобы решить проблему, нужно подтянуть крепеж.
- Застой в сливе канализации воды. Уклон труб не соответствует рекомендуемому в 45 градусов. Придется произвести демонтаж и передку угла наклона.
Лучше доверить монтаж и исправление проблем специалисту во избежание ошибок.
Применяется инсталляция Geberit для скрытого подключения навесной сантехники к водопроводу, электричеству, канализации дома. Инсталляция может содержать смывной бачок, патрубки, штуцеры для подключения к инженерным системам здания, клавиши смыва, смесители для форсунок встроенного в унитаз биде.
Система инсталляции представляют собой комплект профилей, жестко соединенных между собой в единую рамную конструкцию с возможностью регулировок пространственного положения отдельных элементов. Инсталляция используется для крепления на ней подвесной сантехники, скрытой подводки к унитазам, писсуарам, биде, раковинам коммуникаций ХВС и ГВС, канализации, электрики.
Швейцарский производитель Geberit выпускает инсталляции для крепления следующих видов сантехники и приспособлений:

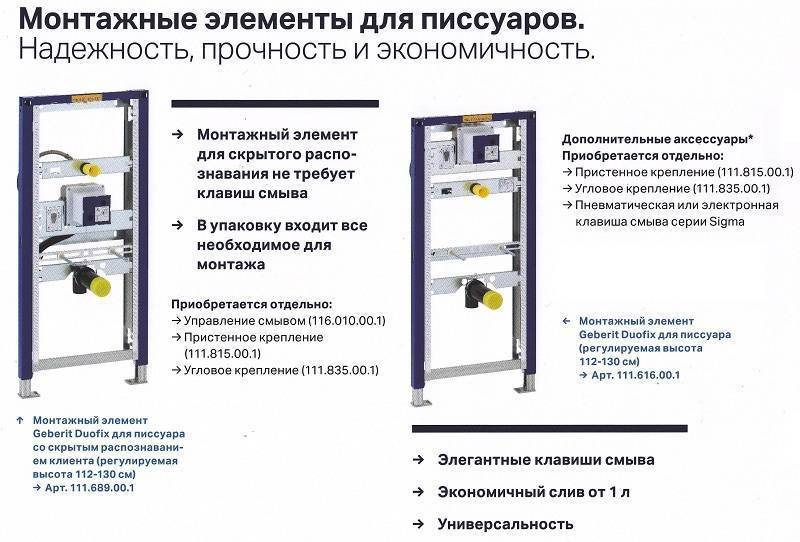

- унитазы и ;
- писсуары, биде;
- умывальники, сливные, кухонные раковины;
- ванны, душевые системы;
- душ с канализацией в стене;
- опоры, поручни для инвалидов.
Рамная конструкция отстоит от стены на некотором расстоянии или монтируется островом, обшивается снаружи листовым материалом. Это позволяет спрятать внутри нее трубы, кабели, гибкие рукава, прочие элементы инженерных систем.
У пользователей часто возникает путаница с названием инсталляций Геберит. Правильным названием каркасной конструкции считается Geberit Duofix. Однако производитель изначально использует несколько вариантов ее комплектации монтажными элементами для конкретного сантехнического оборудования. Поэтому в названии появляются другие наименования его продукции. Расшифровывается маркировка рамной конструкции следующим образом:
Другими словами, в рамных конструкциях систем инсталляции может изменяться расстояние между вертикальными стойками и горизонтальными поперечинами. Каркас может усиливаться двумя боковыми стойками для фиксации поручней для людей с ограниченными возможностями.
Каркасная конструкция с креплениями поручней для инвалидов.
В отдельно стоящих инсталляциях стойки обычно усиливаются дополнительными элементами. Клавиша смывного бачка может выходить на переднюю поверхность конструкции или располагаться сверху или на торце.
