ПЛЭН отопление: технические характеристики

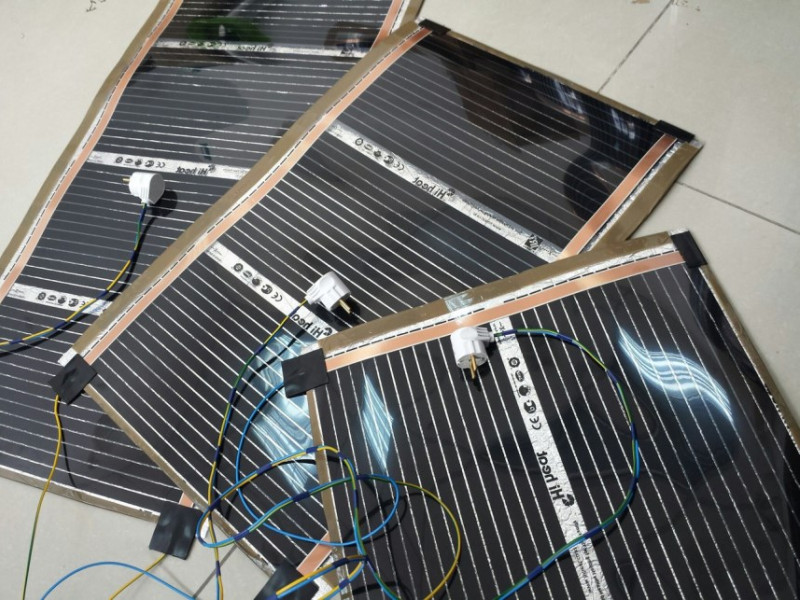

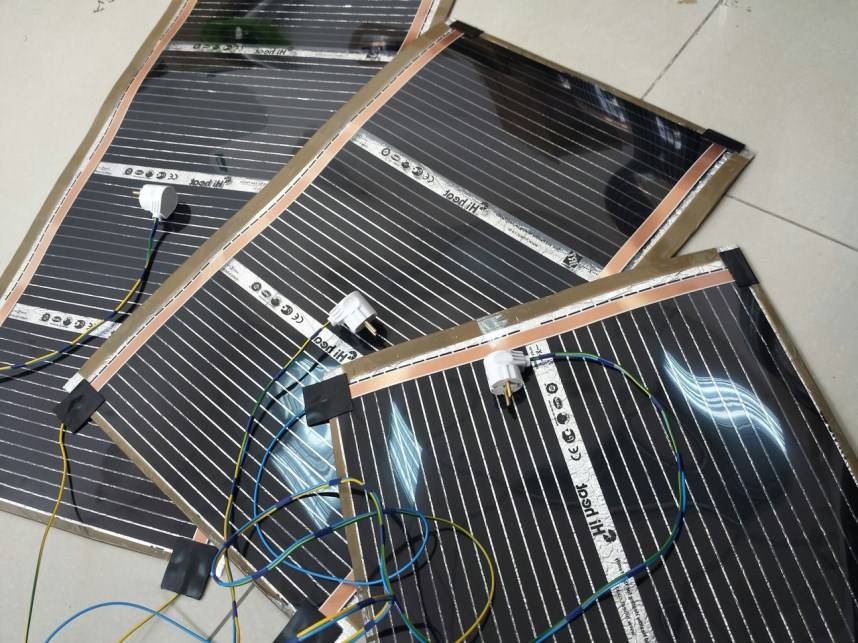

Стандартная панель ПЛЭН состоит из:
- Кабеля электроснабжения.
- Голограммы производителя.
- Места соединения провода и нагревательного резистора (заводская пайка).
- Полосы термоэлемента.
- Отражателя излучения (фольги).
- Зоны для крепежных элементов.
Независимо от производителя пленочных обогревателей основные технические и эксплуатационные характеристики строго стандартизированы:
- рабочее напряжение (стандартная бытовая электросеть) — 220 В;
- максимальная мощность — 175 Вт/м2;
- номинальный ток — 0,8 А/м2;
- максимальная температура внешней поверхности пленки — 50°C;
- толщина элемента — 1 мм;
- класс защиты по международной классификации — IP67;
- длина — 1÷5 м;
- ширина,производится в трех стандартных вариантах — 350/510/650 мм.
Таблица соотношения длины, напряжения и мощность нагревательного элемента
Принцип действия ПЛЭН
При включении в сеть питающего кабеля резистивные элементы в течение 10 секунд нагреваются до установленного предварительно значения температуры (35-50 градусов). Плёночные обогреватели не бытового назначения (для мини-саун, сушилок сельхозпродукции), используемые в помещениях с высотой потолков более 3,5 м, имеют в конструкции резистивные элементы проволочного, ленточного, пластинчатого исполнения из нихрома, фехраля или многокомпонентных сплавов, обеспечивающие более высокую температуру нагрева.
Тепло нагревателей передаётся фольге и, благодаря высокой теплопроводности алюминия, равномерно распределяется по её поверхности, что позволяет обогревателю на всей своей площади генерировать ИК-излучение равной интенсивности. По достижении воздуха в помещении заданного значения температуры плёночный обогреватель отключается по сигналу температурного датчика в термостате, а нагретые излучением предметы продолжают отдавать тепло. При понижении температуры в комнате на 1 градус термостат опять сработает на включение, и плёночный обогреватель выполнит новый цикл работы на излучение.
Верно рассчитанное сочетание материала отражающего слоя, его толщины, компоновки резистивных нагревателей обеспечивает преобразование электроэнергии в тепловую, а затем – в ИК-излучение с благоприятной для восприятия человеком длиной волны в 8-15 Мкм.
Что это такое
Такие потолки, часто называют «пленочными». Для этого есть все основания – обогревательные элементы системы, располагаются между двумя прочными пленками. Отсюда и другое название всех таких систем – «ПЛЭН», которое представляет собой аббревиатуру, расшифровывающуюся как «пленочные лучистые электронагреватели».
Лучистые, потому что в основе действия такого электрообогревателя лежит принцип передачи тепла с помощью инфракрасного излучения. Такая система очень эффективна, так как в принципе ее работы не нагрев воздуха в помещении, а прогревание всех поверхностей, до которых доходит излучение.
Нагревается потолок, пол, столы, шкафы и прочие предметы меблировки комнаты. Температура всех предметов при этом, повышается незначительно, однако, достаточно для того, чтобы сделать воздух намного теплее. За сорок минут, можно нагреть воздух в помещении на десять градусов. Электроэнергия при этом, расходуется крайне экономно – в рабочем режиме, один квадратный метр такого покрытия потребляет около 10 ватт энергии.
Для больших помещений можно подобрать устройства и посерьезнее – мощность таких пленочных обогревателей достигает двухсот ватт на квадратный метр, но, они будут слишком мощными для частного дома, не говоря уже о квартире. Да и материальные затраты возрастут – электроэнергии будет расходоваться гораздо больше.
Все управление системой можно осуществлять при помощи специального терморегулятора, который проконтролирует температуру в помещении и при необходимости, включит или выключит обогрев. При необходимости, такой теплый потолок может управляться даже с мобильного телефона. Для этого, потребуется приобрести и установить специальный дополнительный модуль.
Достоинства и недостатки системы отопления ПЛЭН
Существует целый перечень достоинств, составленный по отзывам на инфракрасное отопление дома:
- экономичность. Общие финансовые затраты на оборудование, расходные материалы, а также стоимость монтажа гораздо ниже, чем при установке других разновидностей отопительных систем с сопоставимой теплоотдачей. Эксплуатационные расходы, в среднем, на 30% меньше, чем у традиционных систем отопления, работающих на электричестве;
- надежность, долговечность и пожарная безопасность. В конструкции ПЛЭН отсутствуют подвижные части, проводники и термоэлементы надежно запаяны в толстый слой диэлектрика, а максимальная температура излучающей поверхности не превышает +45÷50°С. Эксплуатация подобных обогревателей допускается в деревянных постройках любого типа, включая складские помещения с высокой степенью пожарной опасности. Большинство производителей определяет гарантийный срок эксплуатации своих изделий в 25 лет, уточняя, что ресурс службы элементов ПЛЭН отопления составляет не менее 50 лет;
- рациональное использование пространства в помещении. Толщина пленочного обогревателя не превышает 1,5 мм. Кроме того, монтаж допускается за декоративными панелями, подвесными и натяжными потолками, стандартными напольными покрытиями;
- автоматизация и простота управления. Готовые комплекты систем отопления ПЛЭН, как правило, реализуются с программируемыми контроллерами и датчиками температуры. Их использование не только позволяет поддерживать комфортную температуру в помещении, но и дополнительно оптимизирует затраты электроэнергии при эксплуатации;
- комфортный микроклимат. В помещении сохраняется оптимальный уровень влажности, не снижается количество кислорода, а тепло распределяется равномерно по всему объему.

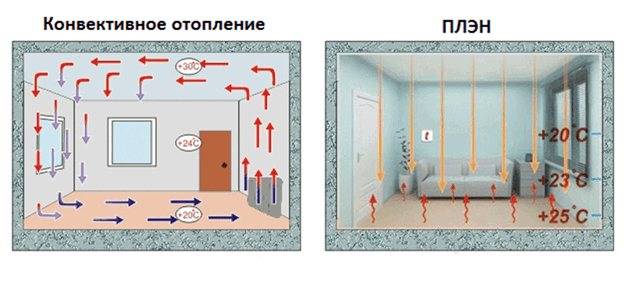

Комфортное распределение температуры в комнате
Справедливости ради следует указать недостатки системы отопления ПЛЭН:
- В помещении будет невозможно использовать декоративную отделку типа штукатурки, покраски или оклейке обоев;
- Необходимо провести качественную теплоизоляцию всего сооружения включая обязательное применение пароизоляционных мембран и ветрозащитных пленок;
- Электропроводка строения должна быть полностью исправна, в противном случае необходимо осуществить ее замену и/или проложить отдельную линию с собственным УЗО.
Нюансы монтажа и расчета
Мощность изготавливаемого производителями лучистого обогревателя составляет от 125 Вт до 150 Вт. В ширину он может быть от 30 до 120 см, в длину – от 1 до 7 м. Сложность монтажа данного прибора будет зависеть от его размеров и характеристик потолочного покрытия.
Чаще всего применяют обогреватели мощностью 150 Вт. Однако в каждом конкретном случае требуется расчет, произведенный специалистом. Здесь очень важны технические параметры помещения: размер, высота потолка, характеристики отделочного и теплоизоляционного материала, и др.
Устанавливать пленочный обогреватель следует между основным потолочным покрытием и теплоизоляционным слоем. При этом покрытие обогревательным слоем не должно превышать 50 % потолка. Как правило, располагаются обогреватели вдоль стен. Во-первых, такое расположение увеличивает теплоотдачу стеновых перекрытий, во-вторых, остается достаточно места для монтажа осветительных приборов. Использование лучистых обогревателей предполагает возможность декоративной отделки потолка любыми материалами, кроме металлических. Дополнительным плюсом для застройщиков стал тот факт, что устройство данной системы не требует никаких разрешительных документов, что существенно экономит бюджет. В целом монтаж инфракрасных обогревателей прост и сравнительно недорог.
В среднем, потребляемая мощность потолочного обогревателя составляет около 55 Вт на 1 метр отапливаемой площади. При достаточном тепло барьере дома расходы на электроэнергию составят, приблизительно, 6 кВт на 100 кв. м жилой площади. Если сравнить эти показатели с отоплением по средствам электрических конвекторов, то очевидно, что затраты на электричество снижены в три и более раза. Не зря производители инфракрасных обогревателей позиционируют данный способ, как самый энергосберегающий.
Компоненты системы
Если вы решили выбрать ПЛЭН как основную отопительную систему, то нужно учитывать уровень воздухообмена: более 80% площади помещения, которое будет отапливаться, должно быть покрыто пленкой. Это стены, пол, потолок. При нанесении изолона на потолок, нужно сделать напуски на стены до 3 см. Это предотвратит утечку тепла из вашего помещения.
Прежде чем подключить ПЛЭН, нужно узнать его технические характеристики. В них входит уровень КПД, класс защиты, используемое напряжение, потребляемый ток, электрическая мощность, волна излучения. Желательно ознакомиться с отзывами пользователей.
Монтажа теплого пола электрического – ошибки
Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:
покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом
В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);
кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;
нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.
кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;
датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;
измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;
схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.
Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.
Как сделать стены и потолок теплыми как теплый пол

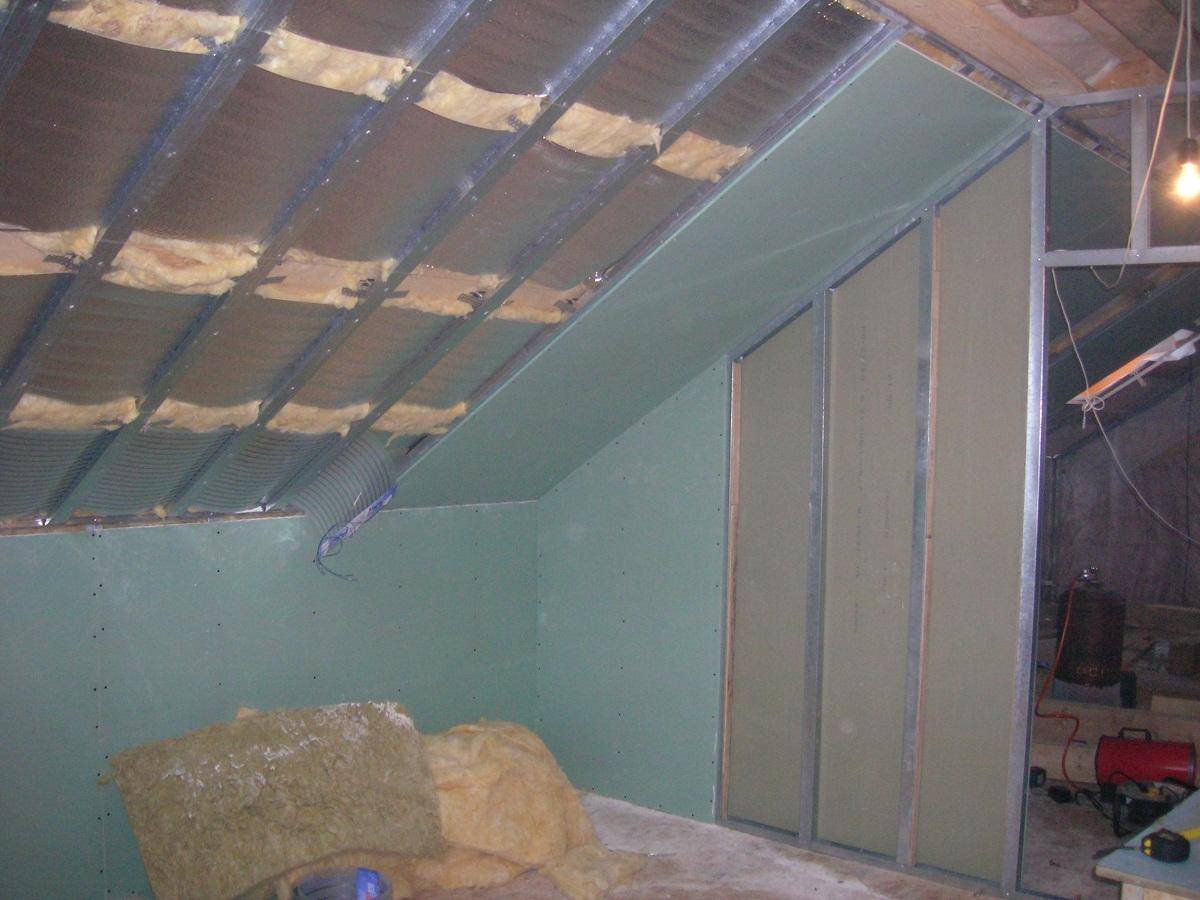

Установка теплого потолка не занимает много времени. Это достаточно простой и доступный каждому способ сделать помещение обогреваемым. Существует два вида теплого потолка – инфракрасная пленка и инфракрасный обогреватель. Пленкой закрывается вся площадь потолка, а обогреватель устанавливается как бы точечно, на ограниченный участок площади потолка.
Рациональным решением является применение минеральной ваты и пленочных электронагревателей вместе

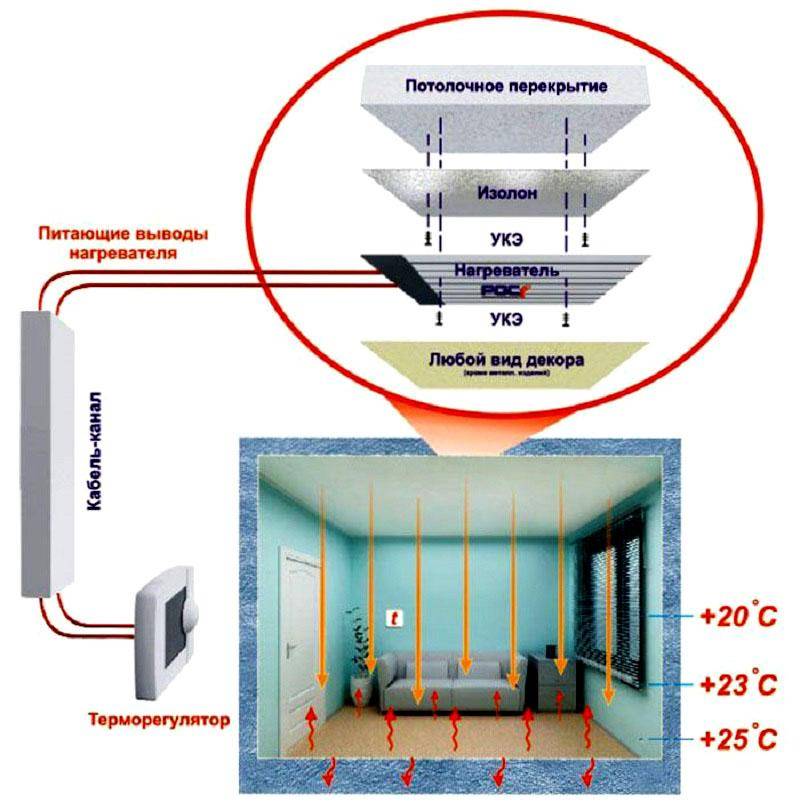

Не зависимо от выбора существует порядок установки теплого потолка:
- Для начала потолок готовится к монтажу – выравнивается и освобождается от проводов;
- Если перекрытия потолка бетонные, то необходимо сделать обрешетку из деревянных реек;
- Далее с помощью степлера закрепляется изолирующий материал;
- Поверх изолирующего материала также с помощью степлера крепится инфракрасная пленка;
- Рядом необходимо установить кабель-канал и проложить в него провода;
- И конечный этап это – тестирование теплого потолка путем подключения к электросети.
Высота установки регулятора относительно стены должна быть оптимальной – примерно полтора метра над полом. После завершения монтажа и тестового подключения можно приступить к монтажу основной поверхности потолка.

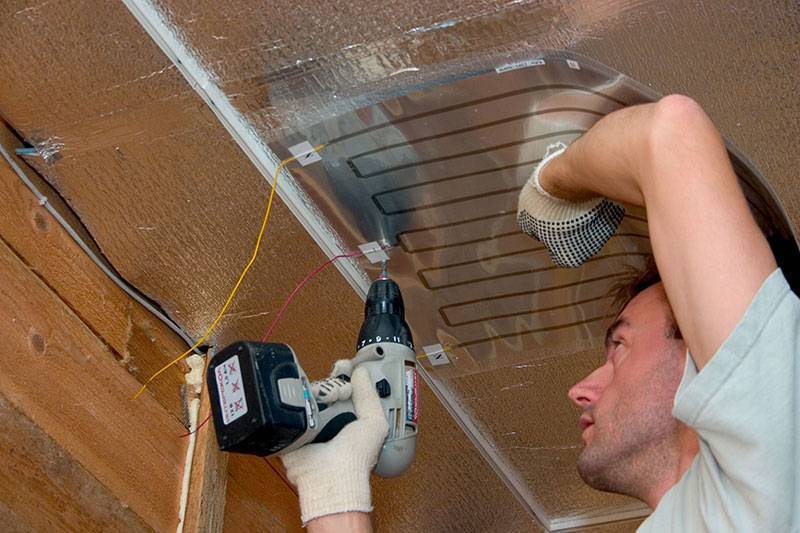

Монтаж потолочного ИК-нагревателя
Все работы, связанные с монтажом пленочного потолочного ИК-нагревателя, основаны на требованиях эксплуатации системы. Но главное — это площадь потолка. Если она большая, то лучше груз ответственности переложить на плечи профессионалов. Если потолок небольшой, то можно постараться и провести монтаж прибора самостоятельно.
Как и многие монтажные процессы, установка пленочного нагревателя делится на несколько этапов:
- Устанавливается отражающий экран.
- Монтируются нагревательные пленки.
- Создается схема разводки электрических соединений.
Этап №1
Для него понадобится материал с фольгированным слоем. Лучше, если это будет небольшой толщины утеплитель, отделанный с одной стороны алюминиевой фольгой. Оптимальная толщина — 5 мм.
Если потолок сооружен из пиломатериалов, то для крепления теплоизолятора можно использовать степлер и металлические скобы. Если же потолок бетонный, то без перфоратора не обойтись. С его помощью в потолочной поверхности через каждые полметра сверлят отверстия под специальную крепежную деталь — УКЭ. Полосы накладывают друг на друга внахлест со смещением в 2–4 см.
Этап №2

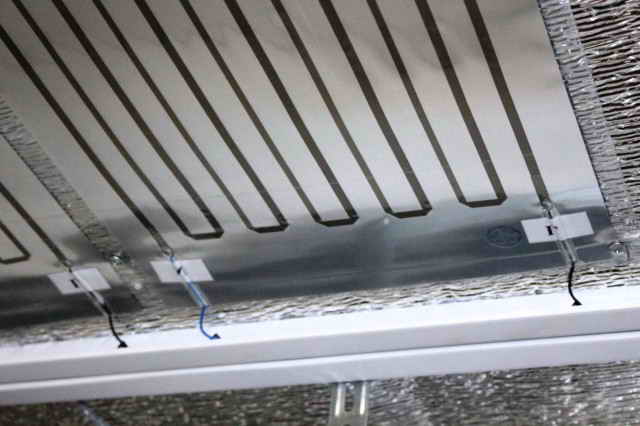

По сути, технология установки пленочного потолочного ИК-нагревателя ничем не отличается от монтажа теплоизолятора. Ведь нагреватель — это тонкая пленка, на которую нанесена углеродистая паста и карбоновые нити. То есть это все тот же рулонный материал.
Обратите внимание, что в конструкции нагревателя есть специальные прозрачные полосы по краям — это места для крепления. Поэтому ошибиться и установить крепежные элементы не туда, куда надо, довольно сложно
И еще один момент — установку необходимо проводить только в отапливаемом помещении.
Очень важно перед монтажом несколько раз подробно прочитать инструкцию. Небольшое отступление от нее может привести к большим проблемам в процессе эксплуатации
Нередко домашние мастера просто портят пленку и карбоновые нити, что требует замены целой полосы. А это никому не нужные расходы.
Этап №3
Электромонтажные работы — самый сложный и ответственный этап. Для их проведения потребуется провод ПВ-3 с одной жилой. Из него сооружается магистральная линия, которую необходимо спрятать в канал. Магистраль обязательно изолируют и камуфлируют от глаз.
Если площадь пленочного инфракрасного нагревателя достаточно большая, то придется устанавливать в электрическую схему магнитный контактор. Все магистральные каналы необходимо провести до распределительного щита.
Далее производится установка терморегулятора. Его место — 1,4 м над полом. Когда вся схема будет готова, систему тестируют, устраняют небольшие проблемы и готовят ее к работе.

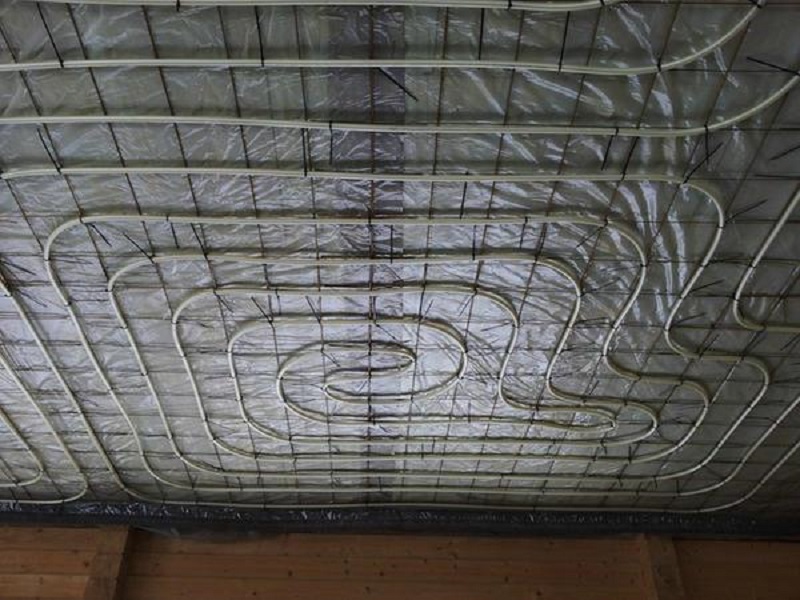

«Заливка» теплых стен
Далее, на уже установленные трубы крепится второй слой сетки мак. Второй слой сетки необходим для того, чтобы лучше распределялось тепло и хорошо держался раствор. Начинать заливку бетоном требуется с пола, дав ему хорошо застыть (по времени это занимает одну неделю, максимум до десяти дней). Затем приниматься уже за теплые стены — выставить опалубку на расстоянии три сантиметра от трубы. После на стену укладывать бетон. Ну и, разумеется, отштукатурить, а сверху положить керамическую плитку. Теплые стены и пол готовы!
Таким образом, установка теплых водяных стен представляет собой достаточно простую технологию, не требующую особых затрат сил и применения сварочных работ или металлорежущих инструментов. Монтаж теплых стен практически ничем не отличается от систем подогрева пола. Данная конструкция обеспечивает комфортные условия микроклимата в помещении, благотворно влияет на здоровье. И при желании теплые стены можно сделать своими руками.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

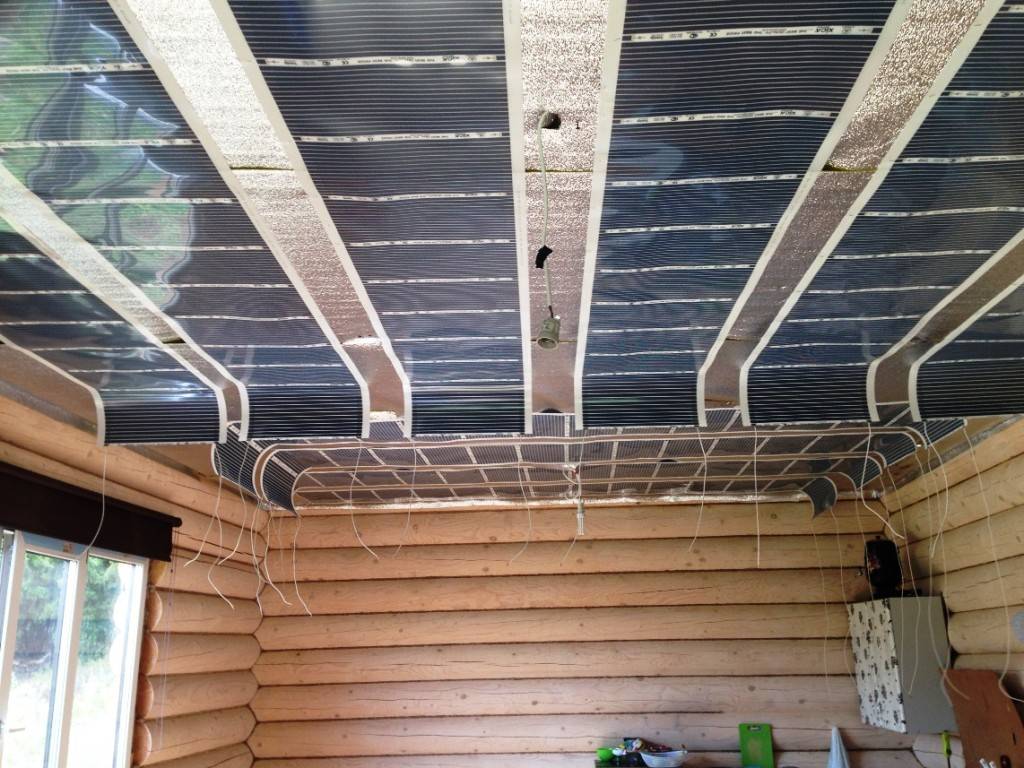

Где и для чего устанавливают теплый потолок инфракрасный

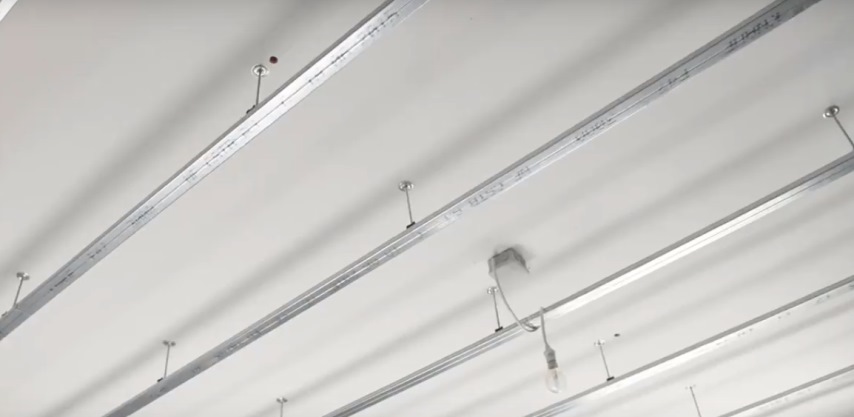

Теплый потолок можно установить в случае монтажа потолка навесного. Для чего это делается? Естественно, для обогрева. Обогрева мягкого, нежно льющегося сверху. Такой обогрев не вызывает образования каких-то воздушных потоков, формирования пыли и ее подъема.
Для обустройства данного вида обогрева используется известная многим греющая инфракрасная пленка. С целью удобства ее следует заранее подготовить: нарезать и снабдить электрической вилкой.
Для обеспечения необходимой эффективности пленка должна покрывать не менее 40% потолка. Важный нюанс состоит в том, что отступ от каждой стены не должен быть менее 10 см.

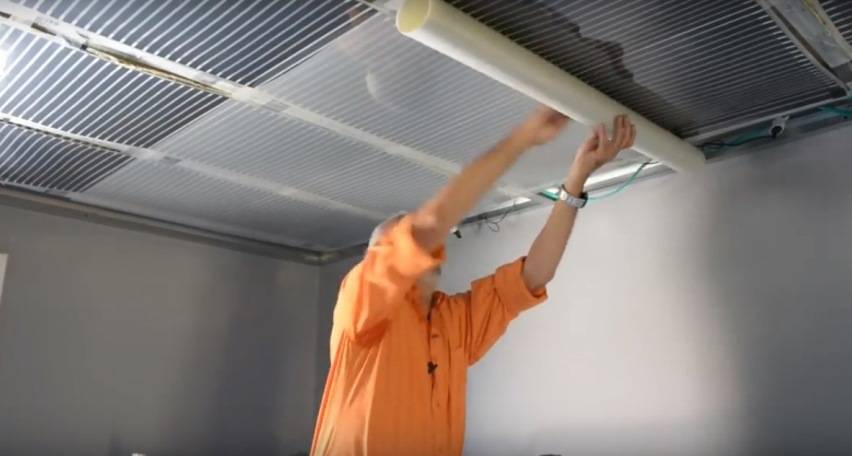

Греющая пленка устанавливается под каркасом, смонтированным для монтажа подвесного потолка, чаще всего изготавливаемого из гипсокартона. Несущая конструкция такого потолка выполняется обычным способом. Небольшой нюанс состоит в том, что расстояние между профилями не должно превышать 50 см, т.е. ширину греющей пленки.

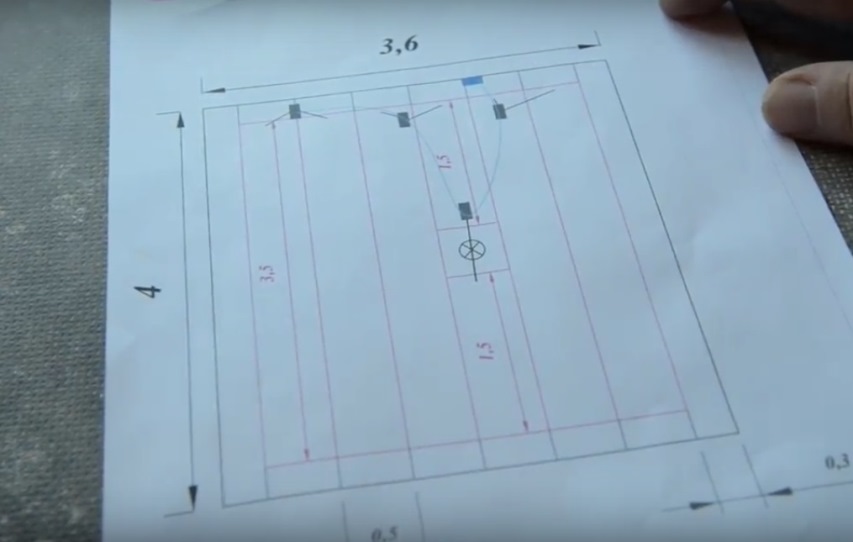

Перед установкой теплого потолка следует тщательно продумать и вычертить схему его установки с указанием размещения несущих профилей. Важным ее элементом является должна стать хорошо просчитанная электрическая разводка, провода которой будут уложены сверху на элементы потолочной конструкции.
Характеристики пленочного инфракрасного отопления на потолок
Инфракрасное потолочное отопление представляет собой пленочное полотно, внутри которого расположены нагревательные элементы. В момент, когда будет осуществляться подача электричества, данная пленка за считанные минуты нагреется до +45 °С. Передача инфракрасных волн осуществляется тем же способом, что и у солнечного света. После того как декоративное потолочное покрытие будет нагрето, тепло будет направлено к полу, от которого в дальнейшем будет отражаться.
Благодаря потолочным инфракрасным пленочным приборам нагреваться будет не только воздух в помещении, но и имеющаяся мебель. Таким образом, в жилом помещении будет постоянно аккумулироваться тепло, которое в дальнейшем будет отдаваться от поверхности предметов.
В помещении на уровне порядка 1-1,5 м необходимо установить терморегулятор, благодаря которому будет осуществляться корректировка работы системы инфракрасного пленочного обогревателя, который монтирован на поверхность потолка.
Как правило, собственник жилого помещения самостоятельно устанавливает уровень желаемого температурного режима. В тот момент, когда будет достигнут заданный уровень температуры, инфракрасный потолочный обогреватель прекращает работу. При этом стоит учитывать, что после прекращения работы оборудования будет осуществлен процесс поддержания установленного температурного режима. Таким образом, каждый раз после включения инфракрасный пленочный потолочный обогреватель будет работать от электрической сети порядка 10 минут.
Среди технических характеристик стоит выделить следующие моменты:
- ширина пленочного полотна может варьироваться в пределах от 0,5 м до 1 м;
- максимальная толщина составляет 1,2 мм;
- максимальный температурный нагрев установленных элементов – +50 °С;
- необходимое напряжение – 220 В;
- масса 1 кв. м инфракрасного пленочного обогревателя составляет 50 г.
Многие считают, что установив такой вид отопления, поверхность пола будет постоянно холодной
Важно понимать, что благодаря нагреву предметов недостаток тепла у пола будет компенсирован
Электрический теплый пол своими руками под ламинат и линолеум

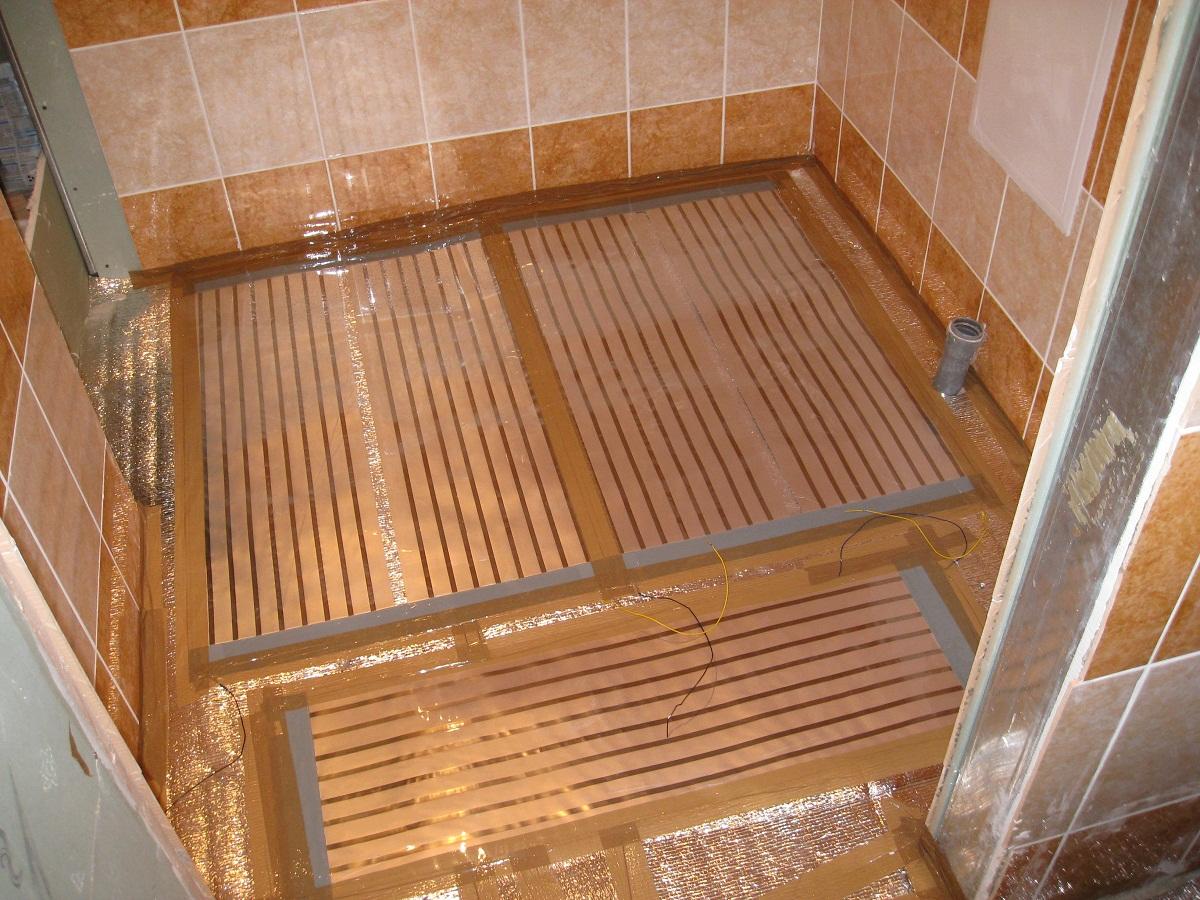

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.
Процесс монтажа
Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.
Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.
Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.
Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.
Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.
Фиксируются одна к другой при помощи скотча.
Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.
Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.
Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.
Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.
Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.
Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.
Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.
Чтобы датчик не торчал, в подложке вырезают окошко.
Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.
Уложенные провода заклеиваем скотчем.
Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.
Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.
Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.
Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.
Пленочный теплый потолок на пол
Основа теплого потолка это – пленочный электронагреватель. Пленочный теплый потолок является электрической инфракрасной системой для нагрева помещения и поддержания в нем тепла. Воздух в помещении нагревается за счет соответствия инфракрасного источника тепла солнечным лучам.
Отличным решением является использование пленочного электронагревателя на полу, например, в ванной комнате
У пленочного теплого потолка есть ряд преимуществ:
- Воздух не высушивается, кислород не сжигается при использовании теплого потолка – находиться в помещении комфортно;
- Экономия электроэнергии – расход потребления э/э для жилого помещения около 11 кв./ч на 1 кв. м;
- Температура нагрева регулируется при необходимости – не нужно открывать форточки, если в помещении жарко достаточно установить регулятор на более низкую температуру;
- Безопасность – возможность обжечься исключена, так как система монтируется под внешнюю поверхность потолка, который полностью скрывает пленочный электрический нагреватель, это огромный плюс если в доме живут дети.
Пленочный теплый потолок можно использовать для любой конструкции потолка благодаря гибкости материала. Данный вид обогрева помещений служит выходом, когда нет возможности подключиться к газовому отоплению, когда на улице уже холодно, а отопительный сезон еще не начался. В частном доме он вполне может заменить печное отопление, а в квартире центральное. С использованием теплых потолков больше не нужно переживать за внешний вид радиаторов отопления и нет необходимости беспокоиться за комфортную температуру в доме.
