Если не вентилируется чердак
Почему на крыше собирается конденсат, иногда понятно не сразу. Помещение может быть довольно хорошо изолировано, все использованные материалы качественные и достаточной толщины. Причина может таиться в отсутствии движения воздуха в подкровельном пространстве.
Если на чердаке будет качественно сделана вентиляция, то проблем с конденсатом не возникнет
Это важно не только для отапливаемых помещений, но и для тех, которые в зимнее время не используются и не отапливаются. Лишняя влага может появляться не только при притоке, но и при оттоке воздуха, поэтому важно, чтобы в чердаке имелись специальные отверстия для проветривания. Сквозняк в этом помещении никак не будет влиять на комнаты, но зато обеспечит сухость под крышей
Сквозняк в этом помещении никак не будет влиять на комнаты, но зато обеспечит сухость под крышей.
Отсутствие вентиляции кровельных материалов
Конденсат на кровле может появляться и при неграмотном монтаже кровли. Кровельный материал могут класть на гидроизоляцию, что является распространенной ошибкой неопытных строителей. В этом случае конденсат будет образовываться достаточно быстро и в больших количествах из-за того, что влаге некуда деться: она остается на крыше. Еще одной ошибкой может являться примыкание гидроизоляционного материала к теплоизоляции. В этом случае быстро испортится утеплитель. Особенно это касается минеральной ваты, для которой даже 5% влаги серьезно снижают эксплуатационные свойства.
Выявить причину появления влаги в этом случае будет намного сложнее. Придется разбирать кровлю для того, чтобы посмотреть, какие ошибки были допущены. Делать это придется, в противном случае влага продолжит накапливаться и выведет из строя теплоизоляцию, замена которой обойдется намного дороже, чем исправление проблемы сразу. Особенно конденсат опасен для деревянных конструкций.
Особенности температурных мостов
Температурные мосты обладают основными признаками, которые заключаются в возникновении влаги на стенах с внутренней их стороны. Помимо прочего, на мостики могут указывать трещины на штукатурном слое. На обоях появляется черная плесень при отклеивании. В качестве наиболее слабых мест выступают двери и окна, ведь именно через них уходит тепло.
Термические параметры окон хуже, чем у стен, что обусловлено конструктивными особенностями. Одним словом, любое окно является температурным мостом
Зазоры между стенами и окнами важно правильно герметизировать. Нужно выбрать стеклопакет и раму, а также профессионально подойти к установке
Оконная конструкция со стеной должна быть хорошо состыкована и герметизирована. Места соединения следует заполнить монтажной пеной или слоем теплоизоляции.
Порядок работ
Ещё до того, как покупать материалы, понадобится рассчитать площадь крыши мансарды, которую вы хотите утеплить. При расчёте обязательно должна учитываться и площадь фронтонов – даже самым тщательным образом утеплённая кровля не возымеет эффекта, если холод идёт с торцов.
Только когда обмеры завершены и всё необходимое закуплено в нужном объёме, можно приступить к монтажным работам. Внимательно изучите инструкции ко всем материалам – как их раскатывать, как крепить и т.д. Для фиксации изоляционных плёнок и утеплителя заблаговременно запаситесь нужным количеством деревянных реек или строительным степлером.
Гидроизоляция
Если вы начинаете с гидроизоляции (допустим, она у вас ещё не проложена), самым важным моментом, на который стоит обратить внимание, является то, что между нею и кровельным материалом должен быть воздушный зазор не менее трёх сантиметров. Больше – можно, меньше – нельзя
Это необходимо для правильной вентиляции подкровельного пространства – если воздушные потоки не будут свободно проходить между гидроизоляционной плёнкой и внутренней стороной покрытия, это приведёт к скоплению конденсата. А в результате утеплитель, намокнув, утратит свои полезные свойства, деревянные части конструкции начнут гнить, металлические – ржаветь, и в конце концов подобная небрежность сократит жизнь вашего жилища.
По тем же причинам категорически не рекомендуется использовать в качестве гидроизоляции полиэтилен и прочие «не дышащие» материалы. В наше время рынок строительных товаров предлагает богатый выбор специальных гидро- и пароизоляционных мембран, предназначенных именно для этой цели и обеспечивающих оптимальное соотношение между проницаемостью для влаги изнутри и непроницаемостью снаружи.
Теплоизоляция
Далее укладывается утеплитель. Крепить его следует строго по инструкции. Если вы используете базальт, учитывайте, что он хорошо держится между стропилами за счёт упругости, но со временем эластичность материала несколько снизится. Поэтому класть его вообще без фиксации не представляется целесообразным.
Железобетонные перекрытия
В бетонных и кирпичных домах в основном монтируют ж/б монолитные перекрытия, которые опираются на наружные стены. Очень часто плиты перекрытий опирают на всё сечение стен. Коэффициент теплопроводности бетона составляет 1,28–1,51 Вт/(м.К), а пустотелого кирпича — 0,35–045 Вт/(м.К). Если не утеплить снаружи торцы выступающих на фасад плит перекрытий, получатся мостики холода в углах комнат на потолках и полах. Выходов из данной ситуации несколько:
- торцы плит не выводить на наружные поверхности стен, то есть опирать плиты на часть стены. При толщине стены в 520 мм перекрытие опереть на 260 мм, а далее выложить кирпичную кладку;
- устроить перфорацию из пенополистирола (ППС) в бетонной плите на участке опирания на стену. При таком устройстве мостик холода через плиту значительно уменьшится, и есть возможность избежать промерзания перекрытия. Но при устройстве перфорации очень желательно устроить дополнительную теплоизоляцию по торцам в виде карниза из ППС;
- провести наружную теплоизоляциюфасадовс выступающими плитами и далее финишную отделку.
Мостики холода — их виды и причины образования
Мостик холода в строительстве — что это такое? Это участки строения с высокой проводимостью тепла. Температура здесь ниже, чем в других частях конструкции.
Мостики холода бывают нескольких видов:
- геометрические — связаны с конструктивными особенностями дома, встречаются в местах стыков отдельных элементов (углы, соприкосновение наружных стен с фундаментом и кровлей, балконные плиты);
- линейные — образуются в результате прерывания теплоизоляционного слоя, например, в дверных и оконных проемах;
- точечные — возникают в местах установки крепежей, навесов, телевизионных антенн;
- обусловленные особенностями используемых материалов, их комбинациями при различных значениях коэффициента теплопроводности.
Самые распространенные причины теплопотерь: некачественное утепление узловых соединений, несоблюдение технологии строительства, неправильный выбор материалов.
На практике часто встречается несколько видов температурных мостов, что требует точных расчетов еще на этапе проектирования строения.
Профилактика и устранение мостиков холода
В предотвращении мостиков холода в каркасном и любом другом доме большую роль играет соблюдение технологии строительства. Однако если дефекты обнаружились или возникли в процессе эксплуатации жилья, их можно устранить самостоятельно. Работа в каждой части дома и с определенными материалами имеет свои особенности.

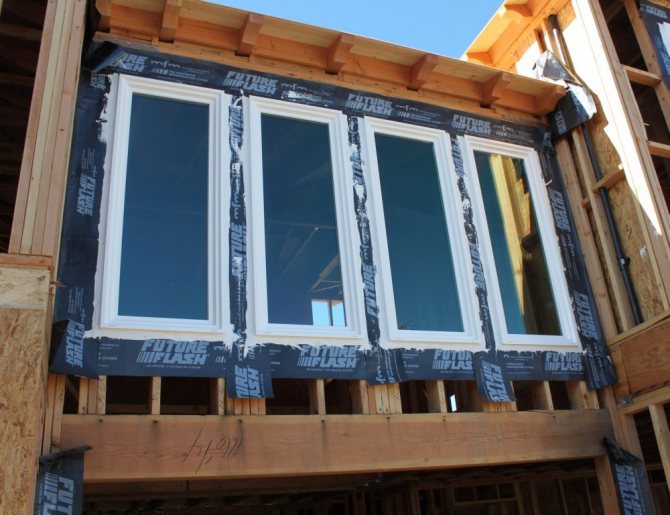

Оконные и дверные проемы
Оконные и дверные проемы — самые слабые места в плане теплопотерь. Установленные в них конструкции остекления активно эксплуатируются, подвергаются множеству негативных внешних факторов, постоянным перепадам температур.
Для устранения мостиков холода в проемах принимают следующие меры:
- меняют уплотнительную ленту;
- снимают откосы и заново запенивают пространство под ними;
- утепляют подоконник;
- заново герметизируют все швы силиконовым составом.
Большую роль в предотвращении теплопотерь через окна и двери играет их правильная регулировка.

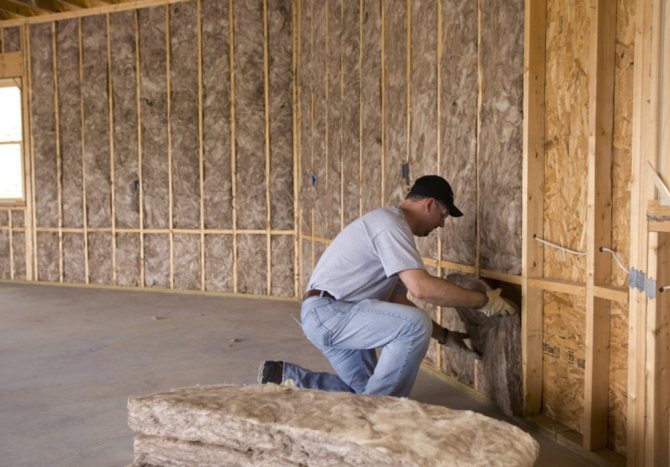

Наружные стены
Большая площадь наружных стен — фактор риска для образования мостиков холода при строительстве жилого дома
По этой причине важно грамотно подобрать теплоизоляционный материал и уложить его
Для вертикальных поверхностей подходят утеплители в виде плит. Они обладают высокой прочностью, устойчивы к деформациям. Рулонные материалы более рыхлые, велик риск их сползания по стене и образования холодных «окон».
Специалисты рекомендуют укладывать утеплитель с соблюдением следующих правил:
- плиты плотно вставляют между стойками каркаса или обрешетки;
- образовавшиеся щели заполняют обрезками утеплителя или задувают монтажной пеной;
- изоляцию выполняют в несколько слоев с разбежкой швов.
Отдельного внимания заслуживают стены с бетонной или кирпичной кладкой. Для лучшей теплоизоляции цементные швы между ними делают максимально тонкими. Обусловлено это тем, что используемый раствор промерзает гораздо быстрее, чем бетонные блоки.
Хорошей профилактикой теплопотерь является использование блоков с соединением «шип-паз». В качестве изоляции между ними наносят тонкий слой клея или того же цементного раствора.
Полезное: Ларри Хон — строительство каркасного дома
Для наружных стен дома из сруба особенно важна качественная конопатка щелей. Материал должен быть биологически инертным, не вызывать интереса у птиц, обладать низким коэффициентом теплопроводности.
Одна из мер профилактики мостиков холода в каркасных домах — грамотная сборка наружных углов, позволяющая проложить в них утеплитель.
Стык наружных стен с фундаментом и кровлей
В стыках наружных стен с фундаментом часто образуются мостики холода. Основная причина этого — неправильная укладка утеплителя. Необходим непрерывный изоляционный контур, когда утеплитель фундаментных стен надежно соединяется с утеплителем наружных стен. Качественной теплоизоляции требует и пол первого этажа.
Проблема стыка наружных стен с кровлей заключается в том, что эти конструкции собирают из материалов с различными эксплуатационными характеристиками
И здесь также важно непрерывное утепление
Практика показывает, что строители иногда забывают проложить теплоизоляцию между наружной стеной и крайними стропилами, не выпускают ее к карнизам, не утепляют мауэрлат.
Балконная плита
Выпуск балконной плиты — слабое место в конструкции любого дома, особенно, если речь идет о железобетонном элементе и отсутствии остекления. В этом случае довольно быстро охлаждается все — сама плита, ее стык с перекрытием, крепежные элементы. Металлокаркас становится хорошим проводником для низких температур в прилегающую комнату.
Решение проблемы заключается в теплоизоляции плиты с трех сторон, утеплении внутренней поверхности перекрытия, использовании стальной арматуры с низким коэффициентом теплопроводности.
Что такое нейродермит?
Нейродермит — хроническая болезнь нейроаллергического генеза. Это рецидивирующий недуг, для которого характерны периоды обострения, ремиссии и сезонности. В моменты острого течения болезни отмечаются покраснение кожных покровов, шелушение и сильный зуд, заставляющий человека расчесывать кожу до крови. Следующая стадия — возникновение волдырей, которые сначала не отличаются по цвету от кожных покровов. Затем папулы приобретают розово-коричневый оттенок. Узелки начинают разрастаться, образуя единый очаг без четких границ. Кожа постепенно синеет, а затем краснеет. Во время ремиссии кожные покровы обесцвечиваются. Если болезнь протекает в тяжелой форме, этот период не наступает.
Важно знать! Сильный зуд заставляет человека расчесывать кожу. В ранки легко поникает гнойная или грибковая инфекция, которая может вызвать вторичное инфицирование и усугубить течение нейродермита.. Наиболее часто заболевание нейродермит проявляется на коленных и локтевых сгибах, на шее, груди, предплечьях, в паху, в ягодичных складках, но в некоторых случаях папулы с характерным блеском обнаруживаются на лице.
Наиболее часто заболевание нейродермит проявляется на коленных и локтевых сгибах, на шее, груди, предплечьях, в паху, в ягодичных складках, но в некоторых случаях папулы с характерным блеском обнаруживаются на лице.
В острый период болезни кожная реакция сочетается с аллергическим ринитом, бронхиальной астмой или поллинозом.
Для окружающих дерматит не опасен, однако у заболевшего недуг может спровоцировать нервный срыв.
Диагностика
При системном проявлении аллергических реакций на воздействие холода пациенту требуется медицинская помощь. Для этого нужно обратиться к терапевту или врачу-аллергологу.
Обычно пациент уже сам замечает, что негативные изменения на коже напрямую связаны с холодом. Для диагностики имеют значение описание симптомов пациентом и результаты проведенного специального теста. Он предусматривает проверку реакции кожи на воздействие холода (кусочка льда).
Для того, чтобы исключить другие возможные аллергены, а также наличие инфекционных заболеваний, пациенту назначают аллергические пробы и общие анализы.
Тепловой мост – угрозы
Наличие температурных мостов – это последствия, которые могут быть чрезвычайно обременительными. Прежде всего, это вызывает потерю тепла, что приводит к отрицательному тепловому балансу. В свою очередь, потери энергии могут значительно увеличить расходы на обслуживание здания.
Другой риск, связанный с возникновением теплового моста – это охлаждение ограждающей конструкции сооружения. В результате перепада температур водяной пар может конденсироваться, а влажная среда способствует развитию плесени, которая не только выглядит непривлекательно, но и влияет на здоровье домочадцев: она может обострить или вызвать аллергию, ревматические заболевания или респираторные заболевания.
Тепловой мост может повредить элементы конструкции здания. Примером может служить точка соприкосновения балконной плиты с потолком. Температурный потолок в помещении соприкасается с балконом, температура которого меняется в зависимости от погодных условий. Разница температур на границе между этими двумя элементами может вызвать трещины и царапины на балконной плите. Мостики холода в доме из газобетона который уже введен в эксплуатацию устранить сложно, этап проектирования здания чрезвычайно важен.
Причины образования мостиков холода
Как мы уже замечали ранее, при работе с кровлей к возникновению мостиков холода могут привести две главные причины: незнание и некачественный материал.
Перечислим наиболее часто встречающиеся ошибки при установке кровельных конструкций, благодаря которым могут возникать мостики холода:
Ошибка №1. Неправильное утепление кровли в зоне сопряжения опорного бруса для стропил или зоне так называемого мауэрлата.
Описание термина и особенности конструкции
В этой зоне важно ещё до монтажа гидроизоляции и ветрозащиты и кровельного материала провести работы по утеплению этого участка. Правильное утепление зоны мауэрлата. Описание элементов: 1
Стропильная нога. 2. Облицовка. 3. Контур утепления стены. 4. Несущая стена. 5. Мауэрлат. 6. Контур утепления крыши. 7. Дополнительный контур утепления крыши
Описание элементов: 1. Стропильная нога. 2. Облицовка. 3. Контур утепления стены. 4. Несущая стена. 5. Мауэрлат. 6. Контур утепления крыши. 7. Дополнительный контур утепления крыши
Правильное утепление зоны мауэрлата. Описание элементов: 1. Стропильная нога. 2. Облицовка. 3. Контур утепления стены. 4. Несущая стена. 5. Мауэрлат. 6. Контур утепления крыши. 7. Дополнительный контур утепления крыши.
С одной стороны, важно обеспечить теплоизоляцию, с другой – сохранить подкровельный вентзазор необходимый для проветривания конструкции. Важно теплоизолировать пространство за мауэрлатом со стороны улицы. Важно утеплить места стыков во всей стропильной системе
Для этих работ существуют десятки разных материалов, в том числе герметики, выдерживающие осадки и перепады температур, предназначенные, в том числе и для работы по металлу
Важно утеплить места стыков во всей стропильной системе. Для этих работ существуют десятки разных материалов, в том числе герметики, выдерживающие осадки и перепады температур, предназначенные, в том числе и для работы по металлу. Вариант «слоистой» укладки утеплителя стропильной системы
Вариант «слоистой» укладки утеплителя стропильной системы
Ошибка №4. Неизолированная обрешетка
Важно изолировать пространство между обрешеткой и кровельным покрытием. Обрешетка настилается по поверхности стропил и обеспечивает крепление кровельного покрытия к стропильной системе (шифер, ондулин, черепица и т.д.). Монтаж обрешетки под ондулин
Монтаж обрешетки под ондулин
Ошибка №5. Отсутствие утеплителей в зонах сопряжения труб вентиляции и отопления, дымоходов.
Любая, даже самая обычная кровля предполагает системы вентиляции, дымоходов, креплений сложных элементов. Посмотрите, насколько сложна может быть конструкция крыши и её элементов.
Сопряжение сложных участков крыши и её элементов
Окна, дымовые трубы, места изгибов и стыков, коньковые конструкции, все эти элементы нуждаются в утеплении в местах стыков и соединений
Здесь важно обеспечить плотное прилегание утеплителя, иногда даже с большим сжиманием стекловолокна. Щели обязательно заполняются теплоизоляционными материалами. Контур утепления кровли должен иметь многослойную структуру
Контур утепления кровли должен иметь многослойную структуру
Иногда требуется создать дополнительный слой теплоизоляции в местах возможного промерзания
В этом случае как раз важно ориентироваться на данные, предложенные вам специальной программой для расчетов, о которой мы говорили выше

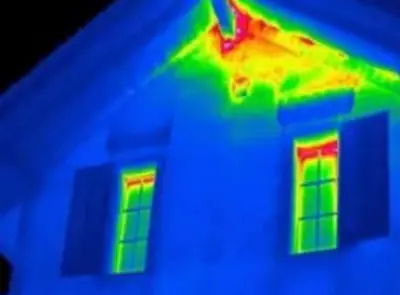

Что означает цвет на экране тепловизора?
Если съемка ведется с улицы:
- Красный – самые горячие места, т.е. через которые происходят наибольшие теплопотери (например, окна).
- Зеленый – средняя температура между самым холодным и самым горячим местом на экране тепловизора.
- Синий – самые холодные места, т.е. там минимальные теплопотери.
Если съемка ведется внутри дома:
- Красный – самые теплые места, т.е. там минимальные теплопотери
- Зеленый – средняя температура между самым холодным и самым горячим местом на экране тепловизора.
- Синий – самые холодные места, т.е. через которые происходят наибольшие теплопотери (например, окна).
При возведении дома из деревянного бруса стыки между рядами нужно хорошо утеплять с помощью пакли, джута и др. Причем делать несколько слоев утепления. При этом не допускаются слишком плотные соединения бруса между собой, так как древесина набухает от влаги, что может привести к разрывам при отсутствии необходимого компенсационного зазора.
По цвету легко определить самые важные участки
Керамзитобетонный блок кладется на цементно-песчаный раствор толщиной около 5 мм. Бетон является отличным проводником тепла, то есть он активно поглощает его и передает на улицу. К тому же, по сравнению с брусом и газобетоном, керамзитоблок является самым холодным материалом. А это значит, что дома из него нужно обязательно утеплять, в таком случае можно уменьшить количество «мостиков холода».
Профессиональный тепловизор
Выполнять кладку стен из газобетонного блока можно с помощью полиуретанового клея, который набирает популярность за счет отсутствия мокрых процессов, чистой кладки и низкого расхода самого клея. Толщина шва при этом получается около 1 мм, стена – однородная. Это и позволяет максимально избежать «мостиков холода» и сохранить тепло внутри дома.
Зелёная зона, значит теплопотери отсутствуют
Стена на экране тепловизора отображается одним «зеленым пятном», это значит, что она однородная и не имеет мостиков холода. Иначе бы они светились красным цветом. Таким образом, теплопотерь через стены практически нет, это значит, что такой дом можно назвать энергоэффективным.
Также важную роль играют размеры бруса и блоков. В доме из бруса мостики холода могут быть только горизонтальными. А в доме из керамзитоблока и газоблока мостики холода могут быть как горизонтальные, так и вертикальные. При этом само количество мостиков холода зависит от размеров блока. У керамзитоблока они меньше ДШВ (390*190*188), а у газоблока больше (625*400*250), поэтому за счет более крупных размеров блока получается уменьшить количество горизонтальных и вертикальных мостиков холода.
Неправильная кладка создаёт «мостики холода»
Как обнаружить теплопотери
Мостики холода могут проявить себя следующим образом:
- понижением температуры воздуха в помещении при стабильно работающей системе отопления;
- появлением конденсата на холодных поверхностях;
- образованием локальной наледи;
- появлением темных плесневых пятен;
- отставанием и деформацией отделочных материалов;
- устойчивым запахом сырости в комнате.
Если вы заметили один или несколько «симптомов» сразу, то есть смысл проверить дом на наличие теплопотерь специальными приборами — пирометром или тепловизором. Они позволяют провести бесконтактную термодиагностику дома и выявить его слабые места. Устройства отличаются друг от друга функциональными возможностями, принципом работы и ценами.
Классический пирометр — прибор, позволяющий определить температуру объекта в заданной точке. Данные выводятся в виде числового значения на небольшой экран. Для оценки состояния всего дома придется выполнить множество отдельных измерений, что не всегда удобно и затратно по времени. К тому же, в бюджетных моделях пирометров нет возможности сохранять полученные данные.
Полезное: Мини дома — рациональный и экологичный выбор
Тепловизоры обладают расширенным функционалом. На их мониторах полностью отражается тепловая картина объекта. Ее можно сохранить в виде изображения или термограммы на сторонний накопитель. Также дальность действия тепловизора больше, чем у пирометра.
Как обнаружить и устранить мостики холода в каркасной крыше
Для того, чтобы обнаружить места утечки тепла в конструкции крыши, можно пойти двумя путями.
- заключить договор с организацией, занимающейся проведением тепловизионных обследований зданий и сооружений;
- выполнить визуальный осмотр строительных конструкций.
При проведении тепловизионного обследования все места утечек тепла будут обнаружены тепловизором и указаны в отчете, составленном по результатам измерений
При выполнении визуального осмотра места наличия мостиков холода в мансардной крыше можно обнаружить по таким показателям:
- намокание и появление конденсата, а в зимний период – образование льда;
- появление плесени и грибка;
- повышенный расход тепловой энергии в помещении мансарды в отопительный период.
Способы устранения выявленных мест наличия мостиков холода зависят от места их расположения.
Устранение утечек тепла в зоне мауэрлата
Для недопущения утечек тепла в зоне мауэрлата необходимо:
- теплоизолировать данный узел со стороны улицы;
- «пирог» утепления в данной зоне должен быть выполнен по следующей схеме: стропила –облицовка здания – утеплитель наружной стены – стена – мауэрлат – утеплитель крыши – утеплитель мансарды.
Правильный и неправильный варианты выполнения утепления в зоне мауэрлата
Важно! Для недопущения утечек тепла в зоне мауэрлата в местах спряжения бруса и поверхности стены необходимо выполнить герметизацию этого пространства монтажной пеной или герметиком
Устранение мостиков холода на стропилах
Места выхода стропильных ног за поверхность наружных стен должны изолироваться, для чего используются утеплители, имеющие мягкую структуру (минеральная или стекловата), а также герметики и монтажная пена.
Схема утепления зон мауэрлата и стропильной системы
Устранение потерь тепла в зонах со сложной геометрией кровельного покрытия
Криволинейность кровли и наличие дополнительных элементов на её поверхности создают сложности при выполнении работ по устройству утепления в подобных местах.
Для предотвращения образования мостиков холода на таких элементах используются:
- в местах сопряжения фронтона и крыши – специальные элементы, изготовленные из пенополистирола П-образной и Г-образной формы или мембраны из нетканного материала с нанесенным слоем утеплителя;
- при установке мансардных окон необходимо обеспечивать требуемый зазор между окном и конструкциями кровли и применять достаточные объемы утеплителя;
- в местах сопряжения с дымовыми и вентиляционными трубами должна быть обеспечена герметичность соединения слоев паро- и гидроизоляции, а также заложен утеплитель – в требуемом объеме, с необходимой плотностью и равномерностью укладки.
Места сопряжения труб и кровли герметизируются с особой тщательностью, начиная со слоев изоляции различного вида и заканчивая используемым утеплителем и кровельным покрытием
Признаки температурных мостов и способы обнаружения
«Симптомы», по которым можно заподозрить образование теплового моста:
- необоснованное снижение температуры в помещении;
- образование конденсата, плесени;
- неприятный запах сырости;
- наледь при отрицательной температуре;
- деформации отделочных материалов.
Для бесконтактной диагностики мостиков холода применяют пирометр и тепловизор. Устройства отличаются функционалом, принципами определения термически слабых мест, ценами.
Пирометр помогает определить количество теплопотерь в конкретно заданной точке. Числовое значение прибор выводит на экран, но в дешевых моделях история измерений не сохраняется — для исследования дома или масштабного объекта потребуется много времени.
Тепловизор отображает на экране целостную картину диагностики — вам не нужно делать замеры отдельно в каждом участке. Термограммы можно сохранить для сравнения эффективности после теплоизоляции. Дальность действия устройства больше, что позволяет выполнить диагностику теплопотерь на объекте в кратчайшие сроки.
 |  |
Оптимально проводить обследование на завершающем этапе строительства. Если это по каким-то причинам не было сделано, справиться с проблемой можно после ее обнаружения. Тепловизионный аудит позволяет не тратить деньги на утепление всего помещения без необходимости, бесконтактно выявляет отдельные проблемные участки. Для диагностики нужно подобрать погодные условия, необходимую разницу температур снаружи и внутри помещения.
