Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Лазерный уровень

Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.

Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.

Виды приборов

Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.

  1. Напольный
  2. Настенный
  3. На подставке

Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность

Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать

Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.

Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку

Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала

В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.

Как сделать лазерный уровень на треноге

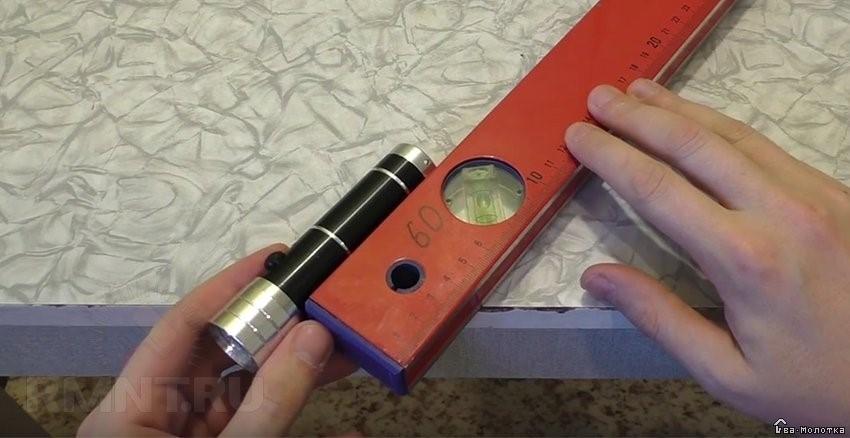

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, однако на практике крепление элементарно производится при помощи хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для чего между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

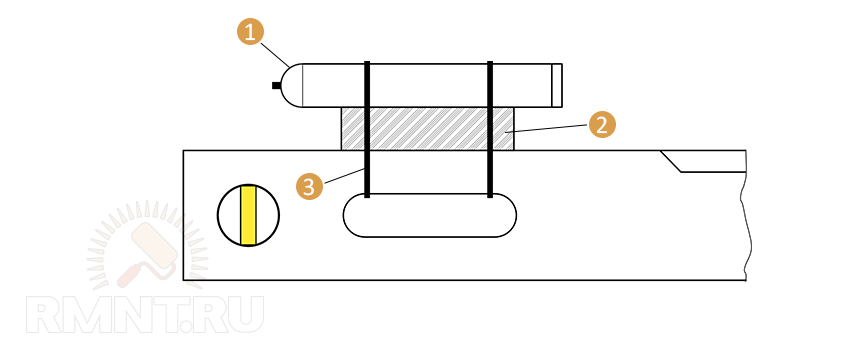

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Настройка прибора

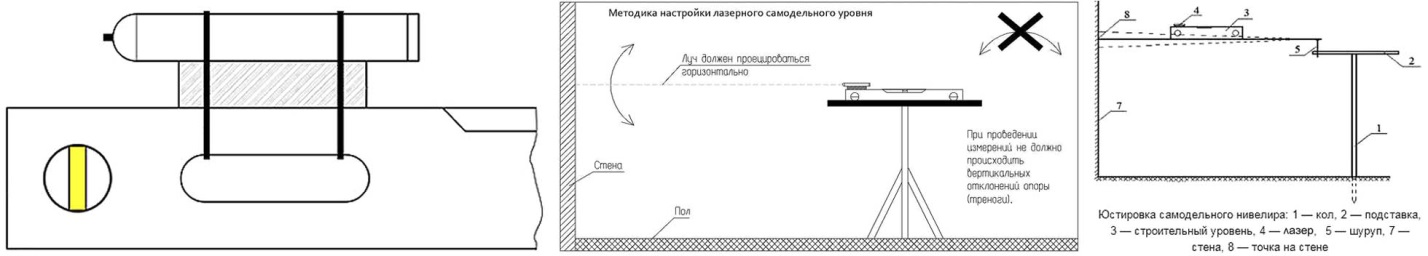

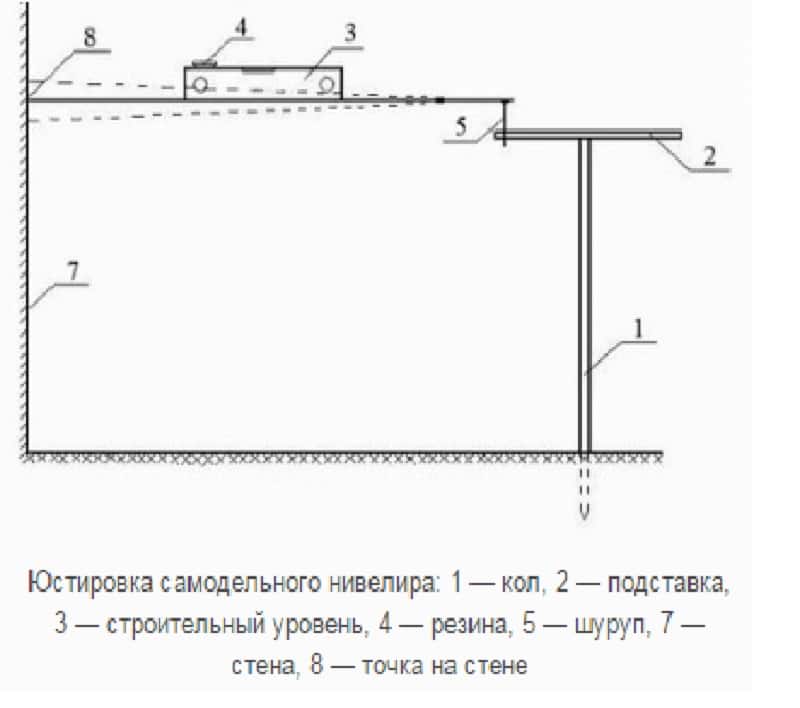

Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.

После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.

Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).

Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.

Преимущества применения лазерного уровня

Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.

Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:

  • обеспечивает требуемую дальность луча, до 10 м;
  • увеличивает скорость измерений;
  • гарантирует допустимую минимальную погрешность.

Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.

Что будем делать?

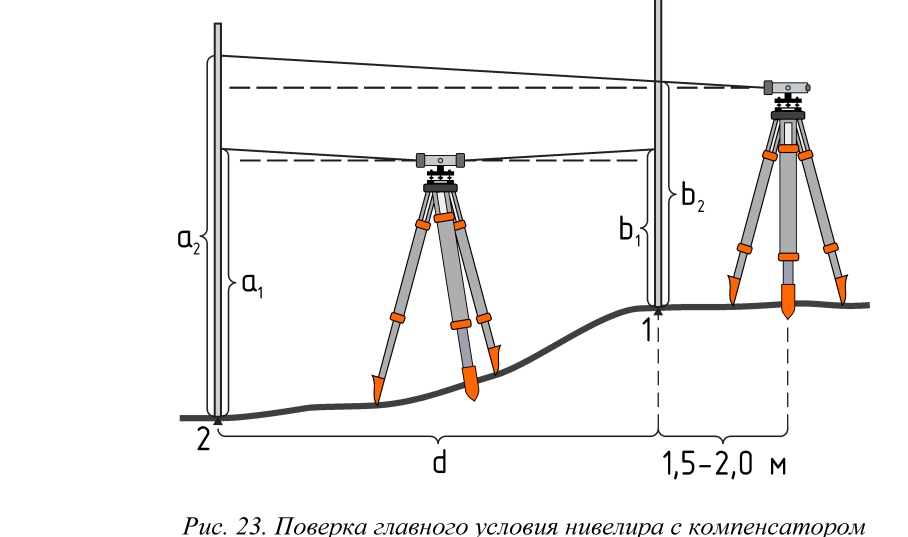

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Но на поверку оказывается, что конечная точность разметки никуда не годится. А при пользовании «новым, хорошим» фирменным лазерным нивелиром всплывает еще одно обстоятельство: в процессе работы нередко требуется доюстировка прибора. Что практически сводит на нет сокращение трудозатрат. Попробуем разобраться, почему так и как поправить дело.

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Использование нивелира в строительстве «для чайников»

Способ №1

Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:

Порядок действий

Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.

Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.

При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

  • магнитный элемент;
  • штативная подставка;
  • специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

  • Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
  • Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
  • Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

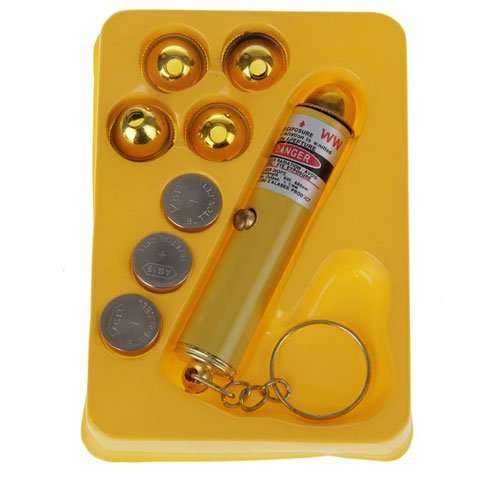

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

Из лазерной указки

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

  • деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
  • строительный шнурок из шелка, синтетики;
  • стержень из металла или дерева для опоры уровня;
  • электрическая дрель;
  • трубка по длине и сечению указки;
  • простой моторчик от детского автомобиля;
  • аккумулятор «крона»;
  • клеммная колодка;
  • выключатель;
  • зеркало от бытовой косметики.

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

  • лазерный прибор;
  • обрезок пенопласта;
  • изолента, пластилин для крепления;
  • сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

https://youtube.com/watch?v=RolTuPtITwQ

Крестовой уровень

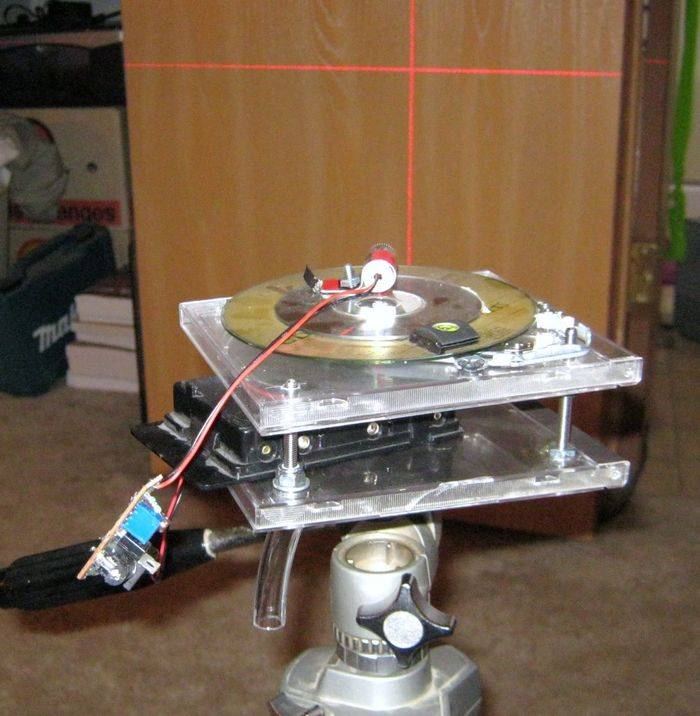

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

  • лазерные приборы (указки) 4 штуки;
  • штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
  • компакт-диски — 3 шт.;
  • привод от компьютера, плеера;
  • изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

  • находят маятник от старого джойстика, или берут другое подобное устройство;
  • лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
  • делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

  • палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
  • угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
  • вверху штанги крепят кронштейн с указкой.

Самодельный водяной нивелир: инструкция по изготовлению

  • Длинная прозрачная трубка, например, из поликарбоната или стекла;
  • Вода;
  • Прозрачный шланг, подходящий по диаметру для подключения к трубке;
  • Крепежные элементы для закрепления нивелира.

Итак, приступаем к изготовлению водяного нивелира:

  1. Соедините шланг с трубкой, убедитесь, что соединение герметичное.
  2. Залейте воду в трубку и при помощи шланга добейтесь, чтобы вода заполнила всю трубку.
  3. Закрепите нивелир на подходящем для Вас объекте или поверхности с помощью крепежных элементов. Нивелир должен находиться по возможности горизонтально и быть надежно закреплен.

После завершения процесса изготовления самодельного водяного нивелира, Вы получите удобный инструмент для определения горизонтальности или наклона поверхности. Перемещение уровня воды в трубке нивелира будет показывать изменение угла наклона поверхности.

Преимущества самодельного инструмента

Несмотря на то, что высокую точность такой инструмент предоставить не может, в быту его использовать довольно выгодно. Разметка в любом случае будет точнее, а сам процесс значительно проще, чем при использовании водяного уровня. Именно по этой причине такое оборудование пользуется востребованностью среди бытовых потребителей. К положительным характеристикам инструмента относятся:

  • большая длина луча;
  • минимальная погрешность;
  • большая скорость разметки.

Применение оборудования полностью оправдано для стен, пола, потолка и других опор подобного типа с любым видом поверхности. К альтернативной сфере применения относятся разметки таких объектов:

  • приусадебные участки;
  • строение забора;
  • отделка фасадов.

Смекалка, аккуратность и точное следование выше описанных инструкций поможет существенно сэкономить финансовые средства и время. Перед тем, как тратить деньги на дорогостоящее оборудование, экономному человеку стоит задуматься, а может стоит изготовить прибор самостоятельно, сэкономив средства? Тем более, что его качество и удобство использования в быту соответствует дорогостоящему аппарату.

  • Краткое содержание мышь и воробей



  • Все предельно стивен кинг краткое содержание



  • Загадка про охранника в школе



  • История двух калош соллогуб краткое содержание



  • Раздаточные предметные карточки по иностранному языку для начальной школы

Лазерный нивелир для стройки и ремонта

Вот теперь мы готовы сделать лазерный нивелир, по точности, стабильности и практичности не уступающий дорогому покупному. Данным прибором равно удобно отбиваются и горизонтали, и отвесы. Процедура пользования им проста:

  • Штатив устанавливают на место и, подтягивая/выдвигая его ножки, по собственному уровню выставляют вертикально;
  • На штативную головку крепят нивелир (см. ниже);
  • Для отбивки отвеса штативную головку наклоняют на 90 градусов (это возможно в любом штативе);
  • Ставят на нивелир 2-координатный уровень и по нему выставляют прибор горизонтально (для отбивки горизонталей) или вертикально (для отбивки отвесов);
  • Вращая поворотную площадку (также см. ниже) ведут лучом от размечаемой поверхности и делают на ней отметки.

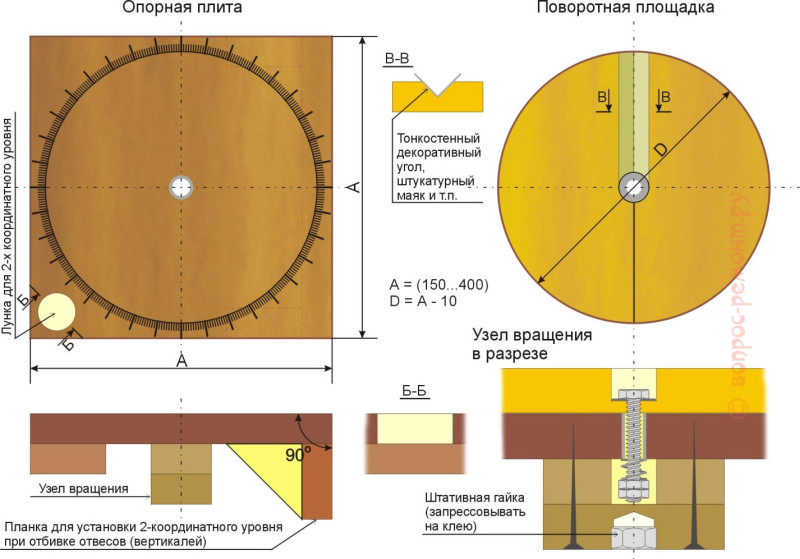

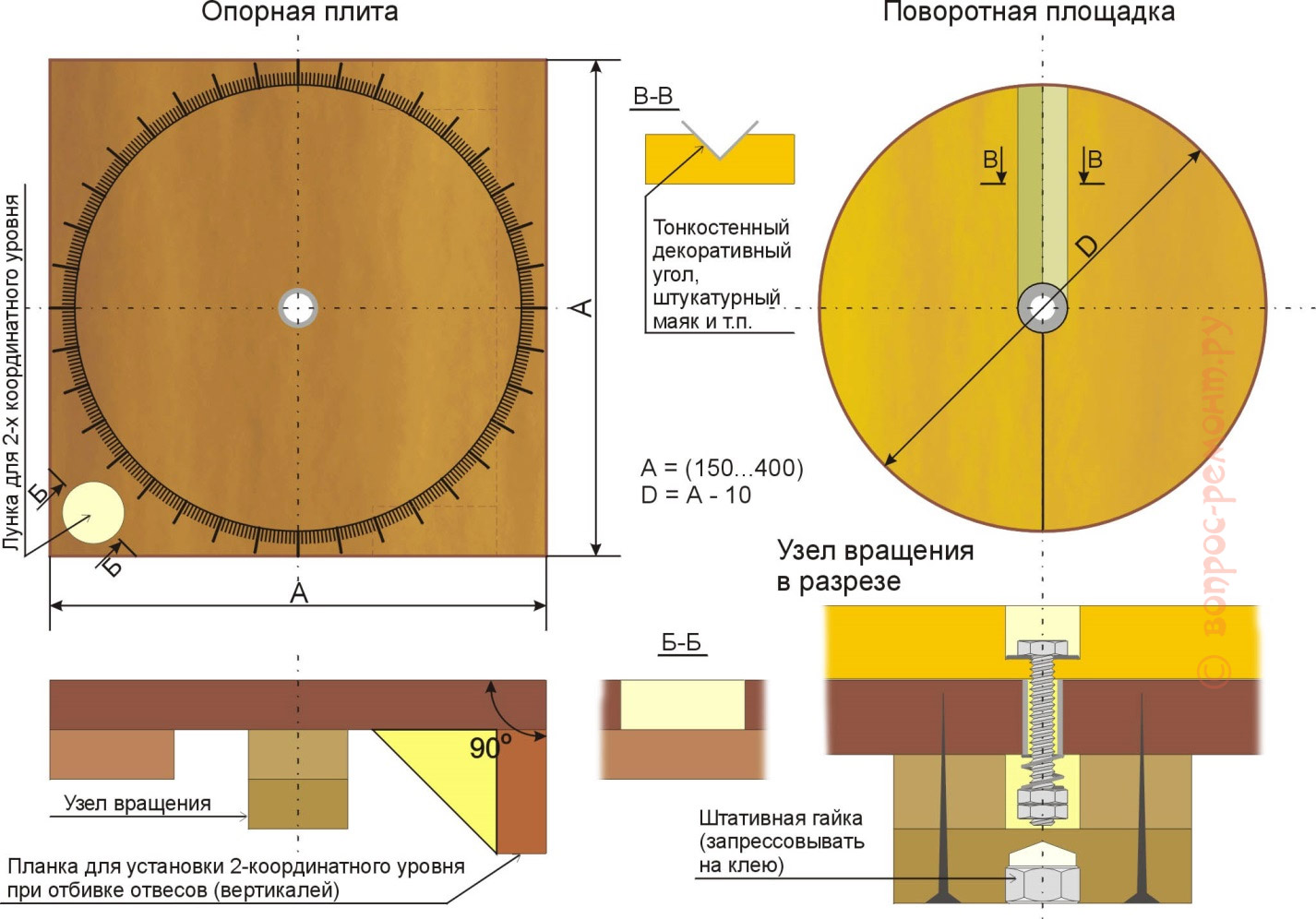

Конструкция самодельного строительно-ремонтного нивелира под лазерную указку показана на рис.:

Конструкция самодельного лазерного нивелира

Лимб (градусную шкалу) полностью размечать не обязательно; достаточно в каждом квадранте сделать отметки 30, 45 и 60 градусов. Лоток под укладку лазерной указки выбирается кромочным рубанком (можно воспользоваться рубанком для гипсокартона). Самый излучатель закрепляется в лотке полосками резины на саморезах. В перпендикулярной опорной плите планке для выравнивания прибора при отбивке отвесов, также выбирается лунка под круглый уровень. Кромки деталей после распиловки пропитываются строительным экогрунтом (водно-полимерной эмульсией) и прокрашиваются. Под головку болта поворотного узла подкладывается шайба (лучше 2-3). В опорную плиту под болт запрессовывается втулка из металлической трубки. В собранном приборе поворотная площадка должна плотно всей пластью лечь на опорную плиту, вращаясь с некоторым трением.

Нужна ли штативная гайка?

Крепежный винт фото/видео штатива в машинной (не трубной) резьбой 1/4”. Найти или выточить гайку по него достаточно сложно, но без нее вполне возможно обойтись. Установочная площадка современных штативов съемная, держится на пружинной защелке с фиксатором. В ней можно просверлить пару сквозных отверстий и прикрепить площадку снизу к узлу вращения нивелира саморезами. В таком варианте под «хвостик» штативного винта в исподе узла вращения выбирается лунка; под штырь – фиксатор камеры ничего выбирать не нужно, он подпружинен и утапливается. Ставить нивелир на штатив в таком исполнении проще, но снимать для использования опоры по иному назначению (напр. как мольберта, держателя осветителя фотозоны и т.п.) сложнее, однако нивелир на штативе таким образом держится крепче и погрешность дает меньшую.

Юстировка лазера

Должным образом изготовленный из подходящих материалов (см. выше) нивелир данной конструкции отдельных юстировочных манипуляций не требует. Однако может понадобиться юстировка лазерной указки на аксиальность луча. Производится она след. образом:

  1. Прибор устанавливают на горизонтальную отбивку, как описано выше;
  2. Указку кладут в лоток свободно (без закрепления резиной на саморезах);
  3. Излучатель прибора направляют на белую стену с расстояния 3-5 м;
  4. Включают лазер;
  5. Вращая излучатель пальцами по продольной оси, смотрят, как «пляшет» световое пятно;
  6. Если пятно описывает видимую окружность, отмечают на стене ее центр;
  7. Также вращая указку, находят такое ее положение, при котором световое пятно уходит точно вниз или вверх от центра;
  8. Указку штатно закрепляют резиной и саморезами, см. выше;
  9. Если пятно ушло вверх от центра, под указку сзади подсовывают тонкий гвоздь острием вперед, пока пятно не встанет по центру. Если пятно ушло вниз, гвоздь (в данном применении – юстировочный клин) подсовывают под излучатель спереди;
  10. Закрепляют юстировочный клин за шляпку капелькой твердого клея, а на поворотной площадке отмечают расположение заднего обреза излучателя. Теперь лазер можно снимать и ставить обратно (скажем, для замены батареек), не теряя точности прибора.

Методика создания лазерного уровня с ровной подставкой

Для создания самодельного уровня с ровной подставкой необходимо придерживаться всех рекомендаций специалистов.

Перечень необходимых материалов

Следует подготовить весь комплекс материалов:

  • лазерная указка в рабочем состоянии;
  • пузырьковый уровень;
  • колышек из дерева, длина которого находится в пределах 1-1,3 м, диаметр 5-6 см;
  • небольшой по размеру резиновый отрезок;
  • лист фанеры, соответствующий длине будущего уровня.

Пошаговое руководство по изготовлению уровня из указки

Для создания уровня из старой указки необходимо следовать простой инструкции:

Принцип работы самодельного лазерного уровня

  • Подготавливают указку. Чтобы луч был более ярким, аккуратно разбивают стекло на насадке. Ее заклеивают картоном и ударяют любым предметом.
  • На строительном уровне закрепляют указку, применяя пластиковые хомуты.
  • Между уровнем и указкой укладывают отрезок резины – резиновый амортизатор, что позволяет в дальнейшем регулировать направление луча.
  • Один конец колышка затачивают, чтобы он хорошо фиксировался на поверхности почвы.
  • Ко второму концу колышка при помощи саморезов прикрепляют лист фанеры, формирую надежную подставку.
  • Фанерный лист должен быть прикреплен точно перпендикулярно к бруску, что обеспечит точность измерений.

В результате такой самодельный уровень из указки готов. Им пользоваться очень просто. Достаточно забить колышек в грунт, а при помощи пузырькового устройства определить ровное положение подставки. На нее устанавливается указка, которая может вращаться во все стороны, определяя точки на поверхности на одной линии.

https://youtube.com/watch?v=yml2f096hw4

Поверка самодельного устройства

Созданный уровень не следует сразу же применять для выполнения ответственных разметочных работ. Необходимо убедиться в правильности работы прибора – провести юстировку. Для этого нужно следовать простой инструкции:

Методика настройки лазерного самодельного уровня

  • В фанерный лист, на котором находится уровень, следует вкрутить саморез (максимальная длина — 120 мм).
  • Шляпка самореза должна совпадать с производимым лазерным лучом.
  • Включают указку и на одной из стен делают карандашом отметку в месте попадания луча.
  • В указанной точке закручивают второй саморез (не до конца).
  • На шляпки саморезов укладывают любую легкую планку (идеально подходит алюминиевый профиль для гипсокартона).
  • На установленную планку укладывают уровень. При необходимости регулируют его положение в горизонтальной плоскости.
  • Выравнивание делают, изменяя край профиля, который находится ближе к стене.
  • При необходимости, согласно выполненной регулировке, в стену вкручивают новый саморез.
  • Убирают алюминиевый профиль, указку устанавливают обратно на платформу.
  • Самодельный лазерный уровень выставляется снова, ориентируясь на новый шуруп в стене.
  • После завершения всех действий можно считать, что прибор выставлен точно. Но некоторые погрешности возможны, о чем не забывают.

ADA TopLiner – от 30000 руб.

Профессиональный лазерный построитель плоскостей ADA TopLiner 3×360 – это ротационный прибор с тремя вращающимися головками, обеспечивающими проекцию сразу трех линий с разверсткой 360 градусов. Одно это уже является огромным преимуществом перед бюджетными вариантами, а если добавить сюда высокую точность и видимость линии даже на значительном расстоянии, то модель явно обходит аналоги.

Устройство снабжено функцией самоотключения и самонивелирования в пределах 4,5 градусов, способно работать в широком температурном диапазоне. Монтируется на штатив с помощью резьбы 1/4″ или 5/8″. В качестве питающего элемента используется аккумулятор. Зарядка осуществляется непосредственно подключением прибора к сети, в этот момент он может работать без аккумулятора. В комплекте вы также найдете сумку, зарядку, аккумулятор емкостью 3300 мА, специальное крепление и магнитную мишень.

Технические характеристики ADA TopLiner 3×360
Основные характеристикиЗначение
ТипРотационный (3 линии)
Точность0.2 мм/м
Дальность20 м (50 м – с приемником)
Рабочая температура-10…+40 °С
Угол разверстки360° (горизонталь и вертикаль)
СамовыравниваниеЕсть (в пределах 4,5°)

О том, какие возможности раскрываются перед владельцем такого построителя, вы можете узнать из следующего видео.

Выбор редакции

Несмотря на то, что все рассмотренные нами модели относятся к разным сегментам, мы выбрали самые удачные на наш взгляд модели исходя из сферы их применения и соотношения цена/качество. Наиболее предпочтительной моделью по соотношению цена/качество является Rokodil Ray Pro. Также в наш ТОП попали недорогой китайский комбинированный лазерный уровень – KaiTian 5 Lines 6 Points, инструмент от небезызвестного производителя – Bosch PLL 360 и профессиональный построитель – ADA TopLiner 3×360.

Сводная таблица по представленным моделям
МодельТипТочность, мм/мДальность без приемника, мРабочая температура, °СMax угол разверсткиСамонивелирование
Rokodil Ray Proлинейный0,230-20…+50360
DEKO Laser Level LV-01линейный0,310+5…+4090
Ермак 659-022линейный0,510+5…+40120
Bosch Quigo IIлинейный0,87+5…+3560
KaiTian 5 Lines 6 Pointsкомбинированный0,210-10…+50360
Condtrol MX2линейный0,3200…+50120
ADA 2D Basic Levelкомбинированный0,320-5…+45180
Bosch PLL 360ротационный0,420+5…+40360
KAPRO 888линейный0,330-10…+451203,5°
ADA Cube 360ротационный0,320-5…+45360
Geo-Fennel FL 250 VA-Nкомбинированный0,120-20…+50360
ADA TopLiner 3×360ротационный0,220-10…+403604,5°
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
