Разновидности колодезных колец
Виды колец
Кольца для колодца могут быть изготовлены из двух материалов:
- Бетона.
- Полимерные
Особенности:
- И те, и те имеют отличные свойства и характеристики. Они широко используются для сооружения колодцев водообеспечения.
- С ними процесс сооружения конструкции довольно прост и все действия очень быстро выполняются.
Виды бетонных колец
Кольцо для колодца из бетона изготавливается из:
- Раствора бетона.
- Арматуры.
- Различных добавок, которые увеличивают его прочность и экологичность.
ГОСТ 8020 90 колодезные кольца бывают нескольких марок:
- КФК — кольца, которые используются для обустройства канализационного колодца.
- КЛК — кольца для обустройства ливневой канализации.
- КДК — для организации внутриканальных сетей — переходные колодцы с различным оборудованием или специальными переходными трубами.
- КЛВ — эти кольца универсальные, так как могут быть использованы для водопроводного и для ливневого колодца.
- КВГ — предназначены для обустройства газопроводный и водопроводных колодцев и сетей.
По своим характеристикам железобетонные кольца могут быть:
- КО — опорные кольца.
- КД — доборные.
- КС — стеновые.
- КПН — кольцо с днищем.
- Есть еще кольца с четвертью и плитами перекрытия: КПП, К 10 10.
Подробнее:
- Опорные кольца для колодцев нужны в том случае, если будет в дальнейшем сооружаться люк. Они устанавливаются перед плитой перекрытия и могут обеспечить надежное закрепление люка.
- Кольца стеновые для колодцев представляют собой обычные жби кольца, которые в процессе сооружения колодца устанавливаются друг над другом. Все стыки обязательно заливаются бетонным раствором, чтобы обеспечить их надежное закрепление.
Доборные кольца
- Замковые колодезные очень похожи на обычные бетонные. Основным их отличием будет то, на них них есть специальный замок. Называются они еще пазогребневые. Кроме замка на верхней части, есть на нижней специальные гребни. Конструкция, которая собирается из такого типа колец отличается своей прочностью.
- Также есть определенные лунки, которые заполняются в процессе установки бетонным раствором. Все они при надежном закреплении не способны иметь сдвиги по горизонтали. В их производстве также принимает участие арматура, которая придает им большую прочность.
- Кольца с дном не представляют особой сложности в своей конструкции, так как изготавливаются по типу стеновых, только дополнительно оснащаются дном. Соответственно, укладываются в процессе сооружения на дно конструкции и служат для нее опорой.
- Есть еще регулировочные кольца для колодцев. Они используются для того, чтобы увеличить глубину колодца в диапазоне 50 см. Это позволяет получить более чистую воду. Изготавливаются они из железобетона или ПВХ.
Полимерные кольца для колодца
Эти кольца также изготавливаются в соответствии с ГОСТом.
Они:
- Более практичные.
- Имеют небольшой вес.
- Могут быт аналогичных типов, что и бетонные.
- Чаще всего используются для обустройства канализационных колодцев, так как легко собираются в готовые полимерные конструкции с дном.
Сколько стоит колодезное кольцо такого типа:
- Цена на полимерные кольца ниже, чем на бетонные.
- Обусловлено это универсальностью пластика, который используется для их изготовления.
- Поднимать кольца легко можно своими руками и не использовать специальное оборудование, как при установке железобетонных колец.
Размеры колец:
- Внутренний диаметр — 50-60-70-80 см.
- Высота — 10-70 см.
Виды полимерный колец:
- Доборные.
- Стеновые.
- Опорные.
- С дном.
- С плитой перекрытия.
- С крышкой и без нее.
Только при этом, кольца с дном более герметичны, чем железобетонные конструкции такого же типа. Многие профессионалы рекомендуют заменить старый способ обустройства колодца железобетонными кольцами, на более новый — с применением полимерных колец.
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.
Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
| 1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
| 1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
| 2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
| 4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
| ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
| КО1 | 900 | 600 | 100 | 0.045 | 84 |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Технология производства
Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром 8-12 мм. На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.
Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца (50% от заданной) набирается примерно через 7 дней. Полная прочность бетона достигается спустя 28 суток.
Сколько литров воды в колодезном кольце? Узнайте об основных принципах расчёта.
Означенная выше информация в подавляющем большинстве является необходимой для людей, которые планируют самостоятельно заняться созданием септика на приусадебном участке или колодца. В обоих случаях уместно использование бетонных колец. Но сложность заключается в том, что на рынке они представлены в действительно широком ассортименте. Подход «чем больше, тем лучше» в данной ситуации является неуместным. Достаточно лишь определить объём одного кольца, чтобы при расчёте колодца или септика подобрать оптимальный типоразмер бетонной детали.
Виброформа для изготовления бетонных колец даёт возможность избавиться от воздуха внутри конструктивного материала. Иными словами, прочность подобного изделия весьма велика и может доставляться даже в неподготовленном грузовом транспорте. Ниже будут даны рекомендации в отношении самостоятельного расчёта объёма бетонного кольца.
Какие виды бетонных колец бывают?
В пример можно привести следующие наименования:
- КС-7-3;
- КС-7-9;
- КС-15-6;
- КС-20-9;
- КО-6.
Это лишь модели бетонных колец, которые используются наиболее часто на практике. КС – кольцо стеновое. КО – кольцо опорное. Помимо означенных колец применяются доборные кольца.
По своим габаритным размерам они значительно меньше вышеозначенных наименований. Используются на практике для технического дополнения создаваемого конструктива из бетонных колец. То же самое можно сказать и о подкладке под люк колодцев.
Принципы расчёта объёма
У каждого бетонного кольца есть наружный и внутренний диаметр. Естественно, если речь идёт о применении бетонных колец для организации септиков и колодцев, именно внутренний диаметр нас интересует.
Первым действием важно осуществить расчёт площади круга (внутреннего сечения бетонного кольца). Выполняется от по формуле 0,25* π*d^2
Все величины в этой формуле нам известны, и выполнить расчёт не составит никакого труда.
По своей сути бетонное кольцо является телом вращения (цилиндром). Следовательно, чтобы рассчитать его объём, по требуется площадь сечения перемножить на высоту бетонного кольца.
В видео демонстрируется осуществление монтажа бетонных колец вручную:
Какими бывают размеры железобетонных колец для канализации
Если говорить о размерах ЖБ колец, в общем, то эти показатели вы можете видеть в той же маркировке изделий после букв, о которых говорилось выше.
Изготовители в большинстве своем прописывают размеры в дециметрах.
Например, если расшифровывать обозначение КС-10-6, это значит, что диаметр изделия в данном случае составляет 10 дм или 1 метр.
Соответственно, высота кольца будет приравниваться к 0,6 м.
Размеры колец КС-10-6
Следует отметить, что если говорить именно про размеры бетонных колец для канализации, то здесь все будет на порядок проще.
Стандартная высота одного изделия составляет 90 см. Диаметр может варьироваться в пределах 1-2 метров.
Но, если требуется соорудить конструкцию меньших размеров или использовать нестандартные кольца, следует обратить внимание на изделия с маркировкой КСД. Кольца стеновые доборные имеют высоту 30 и 60 см, позволяя в результате их совмещения с обычными КС получить колодец нужной высоты
Кольца стеновые доборные имеют высоту 30 и 60 см, позволяя в результате их совмещения с обычными КС получить колодец нужной высоты.
Кольца стеновые доборные
Основные этапы монтажа канализационного колодца
Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.
Выбор места для септика
Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:
- от дома — 5 м;
- к общим дорогам — 5 м, подъездным — 3 м;
- от колодца — 30 м;
- от границы соседнего участка — 3 м;
- к водоему — 20 м.
Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.
Монтаж
Порядок такой:
- копают котлован нужной глубины, диаметр больше колец;
- на дно ямы укладывают бетонную плиту или заливают фундамент;
- опускают кольца с одновременной гидроизоляцией стыков;
- сверху устанавливают перекрытие;
- монтируют сливную трубу.
Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.
Для дренажного колодца это не так важно: его назначение — отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии
Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.
Фильтрационный колодец строится в такой последовательности:
- насыпают песок высотой 0,5 м от дна котлована;
- сверху — 20 см гравия;
- устанавливают кольца, перекрытие;
- если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
- соединяют колодцы переливной трубой.
Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.
Конструкция фильтрующего колодца
Виды канализационных труб
Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.
Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.
Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.
Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:
Разные формы ПВХ труб
- поливинилхлоридные (ПВХ);
- из непластифицированного поливинилхлорида (НПВХ);
- полипропиленовые (ПП);
- полиэтиленовые (ПЭ).
Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.
Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.
Канализационные полипропиленовые трубы различного диаметра
Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С — происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:
- выдерживает температуру до -70°С;
- стойкий к гидроударам;
- не меняет размеры при повышении температуры.
Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.
Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.
Как рассчитать объема септика?
Некоторое количество колец, установленных друг на друга, образуют колодцы, а те в свою очередь являются септиком — локальной системой очистки сточных вод. При этом первый колодец обязателен, поскольку он выполняет функцию очистки, остальные — фильтруют полученные стоки. Количество таких секций может быть разным.
Чтобы рассчитать объем бетонных колец для септика, используют формулу:
V = n * Q * 3/1000, где:
- V — объем (измеряется в м3);
- n — количество человек, которые проживают в доме;
- Q — трата воды на одного пользователя (в сутки);
- 3 — количество дней, требующихся для очистки стоков (согласно СНиП).
Это очень упрощенный вариант, но благодаря ему можно посчитать и вычислить объем септика для частного дома. Но стоит понимать, что результат получается приблизительный, поскольку в исходных данных используется расчет усредненного значения потребления воды на одного человека, проживающего дома. Оно равно показателю 300—350 литров. Но, прежде чем использовать показатель, стоит провести дополнительные исследования.
Виды бетонных колец для колодца
Колодезные кольца — это выполненные из железобетона изделия цилиндрической формы, применяемые в строительстве для обустройства подземных инженерных коммуникаций. Кроме сооружения колодцев для питьевой воды они применяются при сборке канализационных и сточных колонн, отстойников и резервуаров различной целевой направленности. Характеристики качества должны соответствовать ГОСТу № 8020-90.
Производство ЖБИ осуществляется методом заливки цементной смеси в форму (опалубку), предварительно армированную стальной проволокой Ø 8-12 мм. На противоположных концах изделия должны быть предусмотрены вертикальные стержни, которые впоследствии будут использоваться в качестве ушек для подъема конструкции. Из-за вибрации материал уплотняется, что приводит к потери части объема. Его восполняют повторной заливкой и вновь трясут форму, добиваясь полного устранения воздуха из тела изделия. Готовое кольцо получается после схватывания цементной массы.
Отпускная прочность (50% от необходимой) достигается в течение 7 дней, а полная — спустя 28-30 суток. По назначению ЖБИ разделяются на следующие виды:
- Опорные, которые закладываются в основание колодца.
- Стеновые, используемые для зауженных областей сооружения.
- Для водосточных систем.
- Для водопроводных и газовых колодцев.
- Для сети коллекторов и водоотведения.
- Для защиты кабелей электроснабжения.
Стеновые бетонные кольца.
Кроме того, их классифицируют по методу стыковки. Существуют изделия с фальцами и без. Последние имеют плоские и гладкие грани и устанавливаются одно на другое. Такое соединение требует точности, а в дальнейшем и дополнительной герметизации стыков. Наличие фальцев — выемки с одного торца и выступа с другого — обеспечивает более надежное замковое соединение.
Различаются также сборные конструкции, состоящие из нескольких секций, и монолиты, выполняемые по индивидуальному заказу. Преимущество последних состоит в отсутствие стыковочных швов, у которых существует риск протечки, а также в избавлении от необходимости подгонять каждый следующий элемент к предыдущему. Размеры монолитов ограничиваются только условиями транспортировки изделия к месту установки.
Как пользоваться справочниками
Удобным справочным материалом является сборник авторов Поливанова П.М. и Поливановой Е.П. «Таблицы для подсчёта массы деталей и материалов». В справочнике представлены таблицы, позволяющие легко и быстро определить массу проката круглого, прямоугольного, шестиугольного сечений, листа и полосы, равнополочной и неравнополочной угловой стали, двутавра, швеллера, круглых и профильных труб.
В сборнике даны формулы, по которым можно рассчитать площади и объёмы геометрических фигур. Подробная таблица переводных коэффициентов позволяет точно подсчитать массу цветного металла или его сплава.
Приближёнными методиками расчётов можно воспользоваться только для предварительного определения массы материалов, изделий и конструкций. Для составления проектной документации применяют только точные данные, полностью соответствующие ГОСТ.
Калькулятор расчета высоты камер септика из железобетонных колец
На это вопросы поможет получить ответы предлагаемый калькулятор расчета высоты камер септика. Безусловно, работа с ним требует некоторых пояснений, и читатель их найдет ниже, в особом разделе.
Пояснения по проведению вычислений
Расчет необходимого объема септика вполне можно провести самостоятельно. Тем более, мы в этом окажем помощь.
Очень просто! Нужно перейти по рекомендуемой ссылке к калькулятору расчета объема септика, размещенному на нашем портале, указать запрашиваемые значения, нажать кнопку и получить результат!

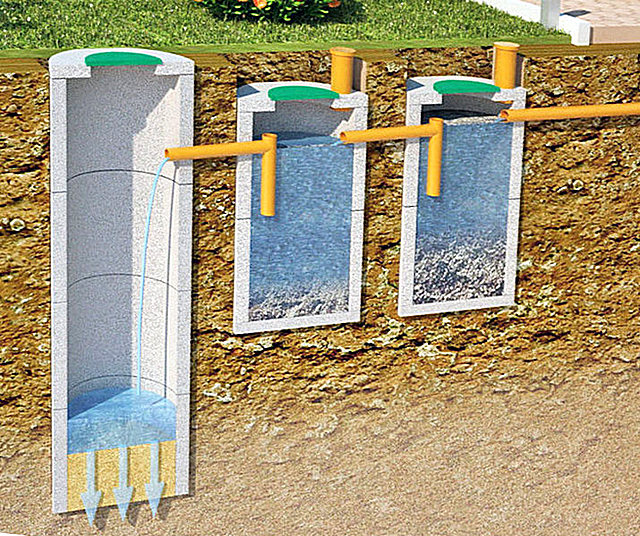

Один из возможных вариантов трехкамерного септика из бетонных колец.
Если выбирается расчет для камер только из колец – то с ним, пожалуй, все. Поученную высоту останется «трансформировать» в количество колец.
Такие вкладыши могут выпускаться по заказу длиной до 4 ÷ 5 метров, что значительно упрощает монтаж. Есть и разборные варианты — нужную высоту набирают из нескольких герметично соединяемых деталей. Но в любом случае – высоту знать надо.
А так как любой вкладыш всегда по диаметру меньше железобетонного кольца, причем иногда — на немалую величину, уменьшается и рабочий объем камер. Так что это обстоятельство нельзя упускать из виду.
В любом из вариантов результат показывается в метрах.
Кольца для выгребной ямы: общая информация
Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.
Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.
Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.
Преимущества использования ЖБ-колец:
- Длительный срок эксплуатации изделия;
- Устойчивы к нагрузкам;
- Не пропускают влагу;
- Простота монтажа и эксплуатации;
- Невысокая стоимость;
- Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
- Защищают от грунтовых вод.
К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.
Площадь кольца, выраженная через внешний и внутренний диаметры
Иногда при решении задач удобней использовать формулу площади кольца, выраженную через внутренний и внешний диаметры. Пусть D – внешний диаметр кольца, d -внутренний диаметр кольца, тогда: Выразим радиус через диаметр. Имеем: Площадь кольца вычисляется по формуле: Подставив выраженные через диаметр радиусы, получим: Таким образом, площадь кольца равна четверти произведения числа на разницу квадратов внешнего и внутреннего диаметров:
Пример расчета площади кольца, если известны его диаметры. Найдите площадь кольца, если его внешний диаметр равен 10, а внутренний – 6 Площадь кольца вычисляется по формуле: Подставив значения из условия задачи, имеем:
Что делать если из колодца уходит вода?
Методов восстановления уровня воды в колодце сегодня немного, но они дают хороший результат и с успехом применяются уже не одно десятилетие.
В первую очередь речь идет о чистке колодцев. Если этого не делать, вода не только портится, но и может убывать.
Если уровень воды упал уже после чистки, должна проводиться докопка колодца, подразумевающая его углубление с помощью дополнительных колец. Если кольца в колодце имеют диаметр 1 метр, то их дополняют изделиями с диаметром в 0,8 м. В тех случаях, если колодец построен на песчаном грунте, его углубление можно выполнить с помощью стандартных колец КС-10-9.
Является обеспечение нужного уровня поступления воды. Каждое сооружение имеет свои индивидуальные особенности и характеристики. Даже при рытье и строительстве колодцев в нескольких метрах друг от друга вода в них может поступать с разной скоростью. Опытные специалисты четко определяют особенности водоносных слоев в зависимости от грунта и потока жидкости.
Блиц-советы
- Не рекомендуется глубину траншеи делать слишком большой, потому что понадобится подсыпать грунт, который со временем просядет. Вследствие этого магистраль может изменить правильный уклон.
- Во избежание повреждения трубопровода под трубы в процессе их укладки запрещается подкладывать твердые предметы.
- Выбирая участок для возведения фильтрационного или накопительного коллектора необходимо предусмотреть возможность подъезда техники для очистки конструкции.
- Вопреки тому, что канализационный септик является мокрым видом колодцев, требуется обеспечение его герметичности. Это необходимо для того, чтобы минимизировать проникновение сточных вод в окружающую среду. Для гидроизоляции участков соединений колец используют специальные водонепроницаемые составы.
- В период обеспечения гидроизоляционного слоя в течение 3 суток необходимо исключить воздействие механических нагрузок и низких температур на поверхности. На протяжении этого времени обрабатываемые участки следует регулярно увлажнять, используя обычный распылитель. Также можно накрыть поверхность пленкой, которая способствует уменьшению испарения влаги.
Типы колодцев
Начинать процесс постройки автономного источника водоснабжения следует с выбора места. И здесь определяющим фактором является не удобство расположения гидротехнического сооружения, а место залегания водоносной жилы.
Виды колодцев для воды
Отыскав место, где водоносная жила находится максимально близко к поверхности земли, следует определиться с типом колодца.
Ключевые
Их общая глубина составляет от 4 до 12 колец. Они могут быть:
- восходящими, когда поступление воды в дом осуществляется за счет насоса, установленного сверху;
- нисходящими, когда вода в дом поступает снизу через пластиковую водопроводную трубу.
Следует заметить, что при обустройстве восходящего колодца владельцы дома получают чистейшую воду высокого качества. А при полной откачке воды из сооружения можно заметить, как на дне бьют ключи, которые стали основополагающим фактором при выборе названия.
Водоснабжение из колодца на даче
Основным преимуществом таких колодцев является простота строительства и сравнительно небольшие затраты. При этом вода, как правило, заполняет колодец на 2-3 кольца. Но при выборе такого типа сооружения велика вероятность образования плывунов – вязкой глинистой массы, которая не фильтрует и не отдает жидкость, а при низких температурах способна вспучиваться, полностью парализуя работу сооружения.
Накопительные
Вода в такие сооружения поступает через стенки, стекая на дно. Их глубина может достигать 25 колец, а общее заполнение может составить от 4 до 15 колец. Внутреннее давление при таком типе сооружения полностью отсутствует. А плывуны в них образовываются в исключительных случаях.
Накопительные системы колодцев
Речные
Глубина таких сооружений может составлять от 3 до 35 колец. Несмотря на низкий уровень живительной влаги, составляющий от 1 до 2 колец, они отличаются хорошим притоком проточной воды высокого качества. Однако из-за ее низкого уровня к таким сооружениям очень трудно подобрать перекачивающее оборудование.
Устройство речного колодца
Планирование строительства
Как уже понятно, в схему очистного сооружения входят следующие элементы:
- Первая герметичная камера.
- Вторая фильтрующая камера.
- Переливные трубы и соединительная арматура.
Определение объема камер
Объем камер зависит от расхода воды. Принято считать, что один человек расходует около двухсот литров воды в сутки. Приемная камера очистного сооружения должна иметь объем, способный вместить стоки, образовавшиеся в доме за трое суток.
Вычисление необходимого количества колец
Производители выпускают несколько типоразмеров колец, отличающихся по диаметру и высоте. Объем колец, также, отличается. Поэтому перед покупкой следует выяснить, каков внутренний объем выбранного изделия.
Подсчитать объем колец можно и самостоятельно, используя формулу для вычисления объема полого цилиндра – V = πD²H/4, в данной формуле приняты следующие обозначения:
V – искомый объем. π – число «пи», равное 3,14. D – диаметр. H – его высота.
Зная требуемый объем камер и объем одного кольца, несложно подсчитать, сколько колец пойдет на сооружение сливной ямы. При этом округления следует делать всегда в большую сторону.
Выбор места для строительства
При выборе места расположения будущего очистного сооружения не следует упускать из внимания то, на какой глубине находятся почвенные воды. Не стоит забывать, что на УГВ оказывается влияние сезонность.
При высоком расположении почвенных вод яму будет подтапливать, работать эффективно она не сможет. Кроме того, при выборе места постройки очистного сооружения необходимо строго придерживаться следующих требований. Расстояние до:
- источника питьевой воды – от 30 метров.
- жилого строения – от 5 метров.
- фундамента других построек – 1 метр.
- забора с соседним участком – 1 метр.
Также, важно обеспечить возможность подъезда к камерам ассенизаторской машины
Расчет объема бетона для производства колец ЖБИ
Процедура изготовления продукции соответствует нормативам ГОСТ. Любые отклонения от требований приводят к снижению качества продукции, нарушению указанных технических характеристик и минимизации сроков пользования при эксплуатации. Для смеси, из которой отливаются кольца для колодца ЖБИ, используются следующие компоненты:
- песчаная чистая смесь;
- гравий;
- мелкофракционный щебень;
- цемент тяжелой марки М400, М500;
- арматура железная.
Важно соблюдать соотношений всех компонентов. В частности, на 2,4 т бетонного замеса параметры других компонентов такие:
- 150 кг речного чистого песка или смеси;
- 300 кг цемента (лучше брать указанные марки, чтобы бетонное основание было прочнее);
- 1200 кг щебня;
- 150 л воды.
