Как сделать обрешетку под панели, гипсокартон, вагонку: схемы, устройство, монтаж

Пластиковая обрешётка

Когда актуальна пластиковая обрешётка для панелей ПВХ? Прежде всего, это альтернатива обработанному антисептиком дереву для влажной атмосферы. Пластик по прочности близок к , но совершенно не подвержен гниению. Прежде всего, пластик используют в таких сверхответственных помещениях, как бани, с их запредельной влажностью и температурой.

Другое её достоинство в том, что её просто собирать: не нужны никакие крепёжные материалы. Пластиковые конструкции для обрешётки изначально снабжаются стыками-замками для вставления один в другой. На этих стыках-замках конструкции держатся вполне прочно.

Следует иметь в виду, что необходимое условие срабатывания замка – это точно прямые углы между элементами обрешётки. Если хоть один угол не прямой – замок не защёлкнется, и держаться ничего не будет.

Из этих сборных элементов – пластиковых направляющих – собирается большая часть обрешётки. Исключением являются боковые стойки: для их изготовления пластиковые направляющие не годятся. Тут нужна пластиковая рейка. Дело в том, что соединение на замках, встроенных в пластиковые направляющие, недостаточно прочно для изготовления надёжной обрешётки.

Выбор дерева для обрешетки под сайдинг

Несмотря на то, что каркас будет полностью скрыт под облицовкой, делать его нужно из качественного материала. Основные требования к нему:

• низкая степень влажности: при высыхании бруски могут коробиться, искривляться и «тянуть» за собой сайдинг, нарушая плоскость обшивки;
• отсутствие следов гниения и разрушения в виде цветных пятен, следов плесени;
• отсутствие искривлений, скрученностей, глубоких трещин, которые не позволят вывести обрешеткой ровную плоскость.

Обрезки недостаточной длины тоже можно использовать, сращивая их по задней или боковой стороне каркаса. Совсем короткие обрезки тоже могут понадобиться: если стены дома неровные, они послужат проставками под направляющие для их вертикальной установки.

Такая же обработка не помешает и деревянным стенам дома.

Виды каркасных обрешеток

Материалы

Профиль CD и его пропорции

Металлические направляющие каркаса и крепления:

• для изготовления обрешётки для сайдинга на деревянный или кирпичный дом очень удобно использовать профили CD , которые изначально производились для монтажа гипсокартонных конструкций разного типа;
• их длина может быть 3м или 4м , что позволяет более экономно расходовать материал, так как его можно будет максимально подобрать по нужной высоте стены;
• для больших объектов используют специальные стальные направляющие из более толстого металла;

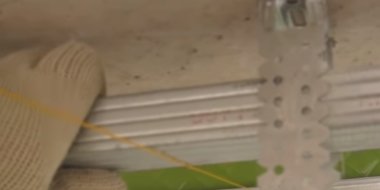

Ленточный перфорированный подвес

• в качестве кронштейнов в большинстве случаев применяются ленточные перфорированные подвесы , один из которых вы видите на верхнем фото. Их для этого перегибают в виде буквы П, откуда и народное название консоли – «пэшка»;
• также эти пэшки применимы для монтажа деревянных реек и брусков , если те отстоят от стены на определённом расстоянии;
• для массивного профиля используются специальные регулируемые консоли – они обычно продаются в комплекте вентфасада вместе с направляющими, но цена такого комплекта достаточно высока.

Пиломатериалы разного сечения

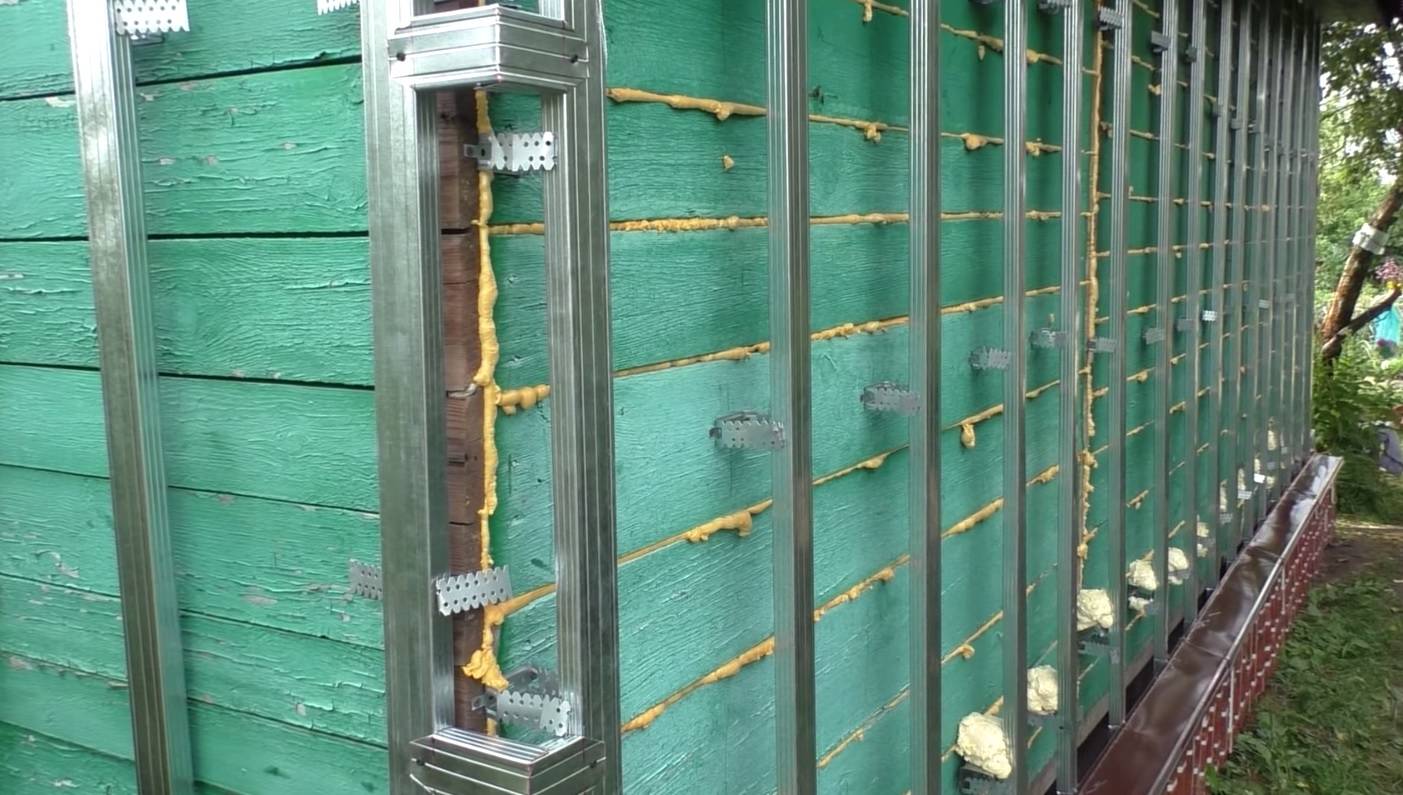

Металлический профиль: нюансы установки

Утеплитель можно надеть на кронштейны

Некоторые спрашивают о том, можно ли сайдинг монтировать без обрешетки, но это как бы, не совсем корректный вопрос.

Дело в том, что вообще-то можно прикрутить его к стене деревянного или даже кирпичного или блочного здания, но в таком случае вы получите:

• во-первых, сырость или даже грибок под панелями, так как они не представляют собой герметичного слоя;
• во-вторых, отсутствие возможности утеплить помещение.

Для такой отделки в обязательном порядке нужен вентиляционный зазор, а при установке каркаса из металлического профиля такое расстояние образуется автоматически.

Сначала на стену устанавливают кронштейны через 60-70 см друг от друга по вертикали – так, чтобы шаг направляющих получился не более полуметра. А также монтаж производят на внутренних и наружных углах здания, чтобы потом к ним можно было прикрутить угловые профили.

Так как у нас предусмотрена обрешетка и утеплитель под сайдинг, то утепляющий материал (пенопласт или минеральную вату), мы можем устанавливать двумя способами:

• до установки профилей;
• после неё.

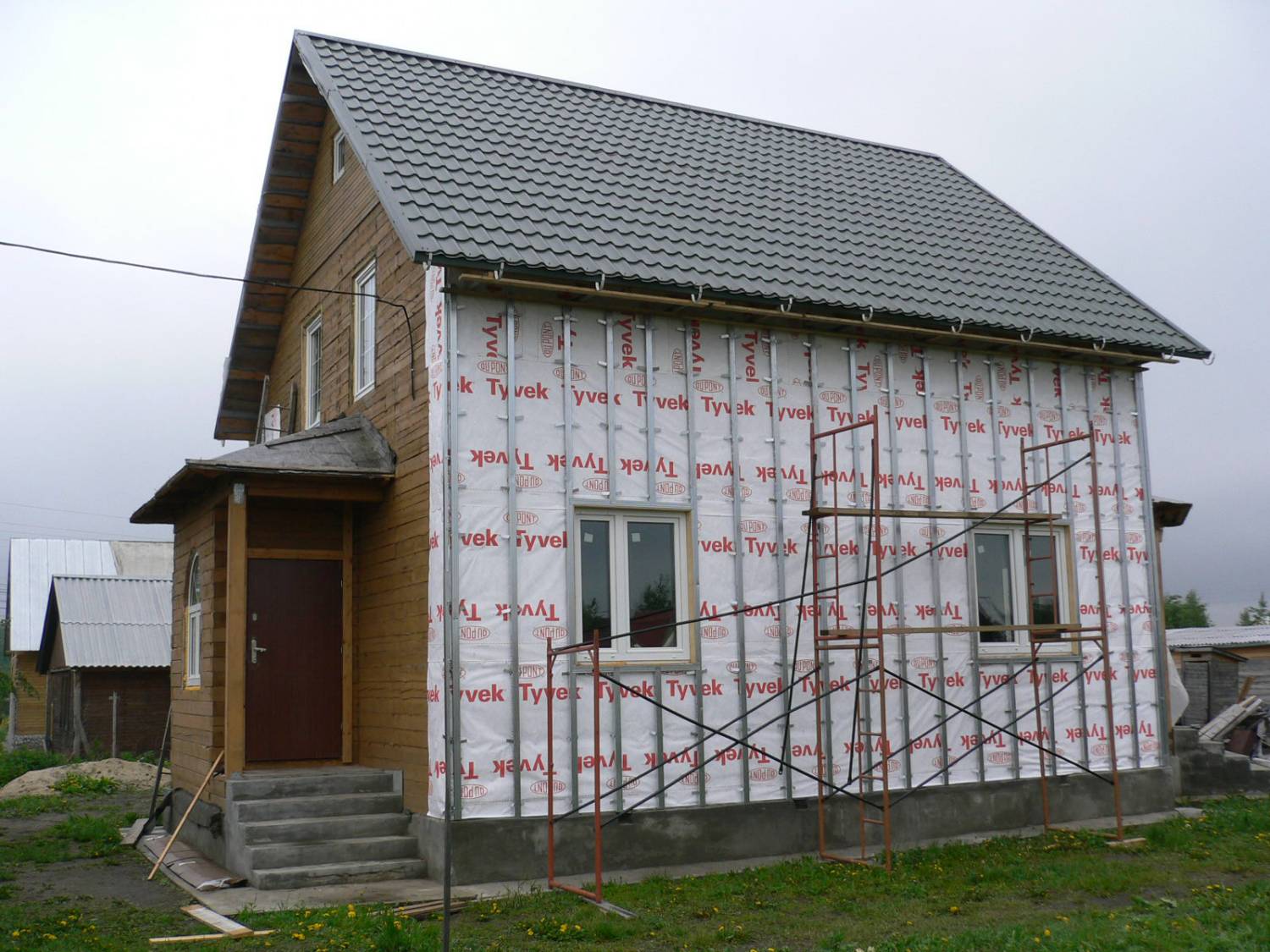

Утеплитель под обрешёткой

На верхней фотографии устройство обрешетки под сайдинг подразумевает монтаж пенопласта или минеральной ваты прямо на кронштейны. Затем тем же способом надевается паропроницаемая плёнка.

Плёнку укладывают шершавой стороной к стене, что позволяет влаге двигаться только в одном направлении от дома к улице, но не наоборот – это превосходная защита стен от сырости, грибка и плесени. Поверх этих слоёв прикручиваются металлические профили, образовывая естественный вентиляционный зазор или вентфасад.

Минеральную вату подкладывают под профили

Есть ещё один, очень похожий внешне способ монтажа утеплителя – это когда его подкладывают под уже зафиксированные профили металлической или деревянной обрешётки, как это показано на верхней фотографии.

По большому счёту, если всё сделать правильно, то есть материал под направляющие прилегает достаточно плотно, чтобы нигде не оставалось зазоров, то особой разницы в эксплуатации вы не ощутите – её, скорее всего, не будет вообще.

Однако сам процесс установки у вас отнимет гораздо больше времени, так как придётся подрезать утеплитель в районе кронштейнов и заделывать потом образовавшиеся отверстия, чтобы не оставлять мостиков холода.

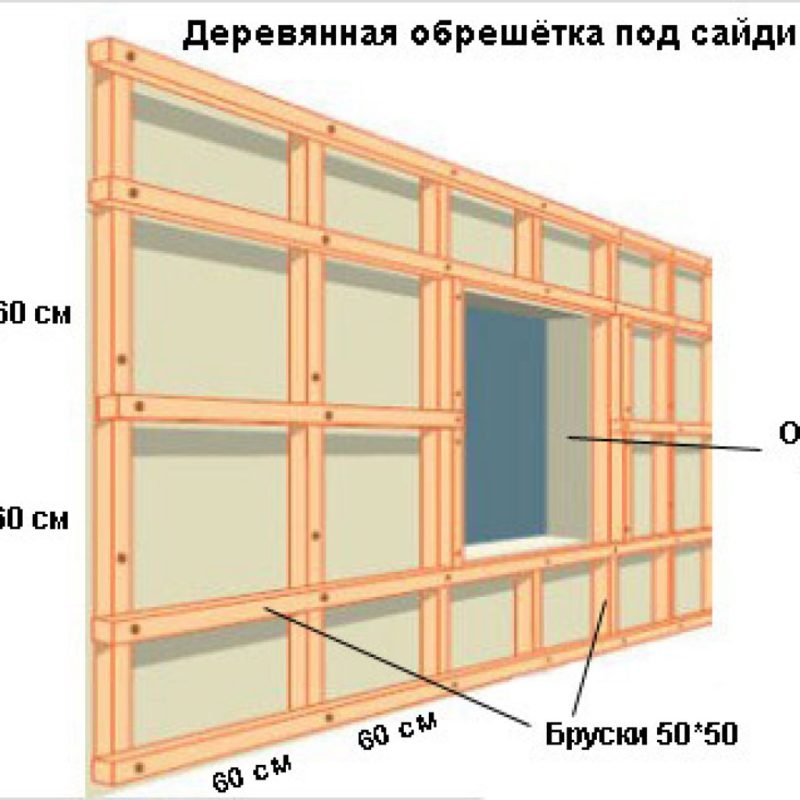

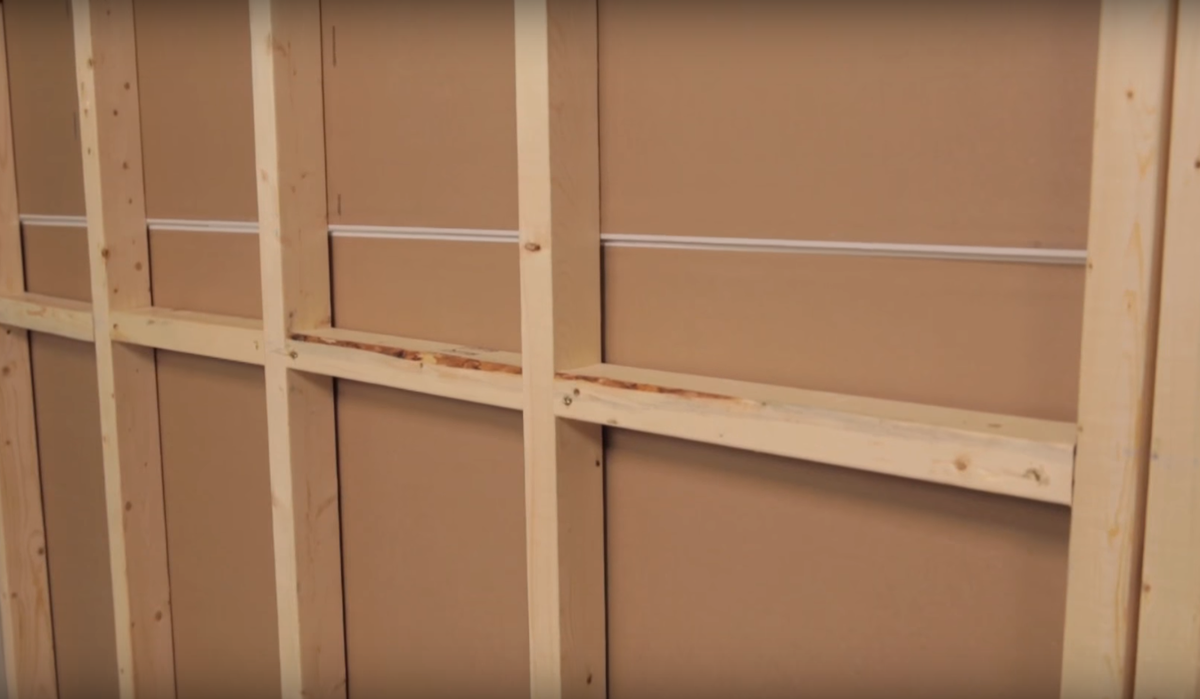

Деревянная обрешетка: особенности монтажа

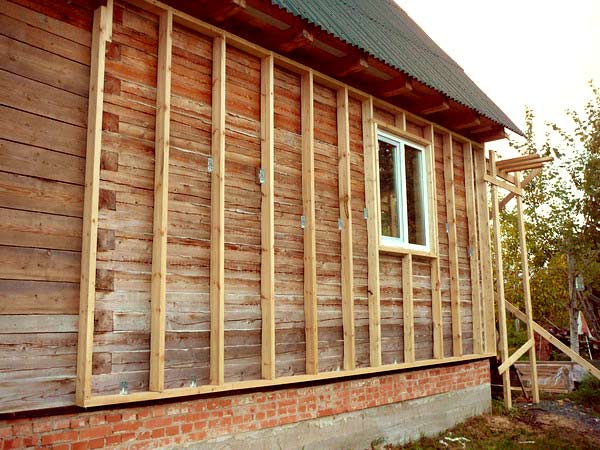

Деревянная обрешётка из досок

А теперь давайте разберёмся, как сделать обрешетку под сайдинг своими руками из пиломатериалов. Сразу отметим – о брусках и рейках, отстоящих от стены, нам говорить нет смысла, так как их монтируют точно так, как и металлические профили.

В данном случае нас интересует доска или широкий брусок, который можно устанавливать с упором на стену, как это показано на верхней фотографии. Крепится он с помощью металлических уголков, а расстояние между направляющими остаётся таким же – не более 50 см.

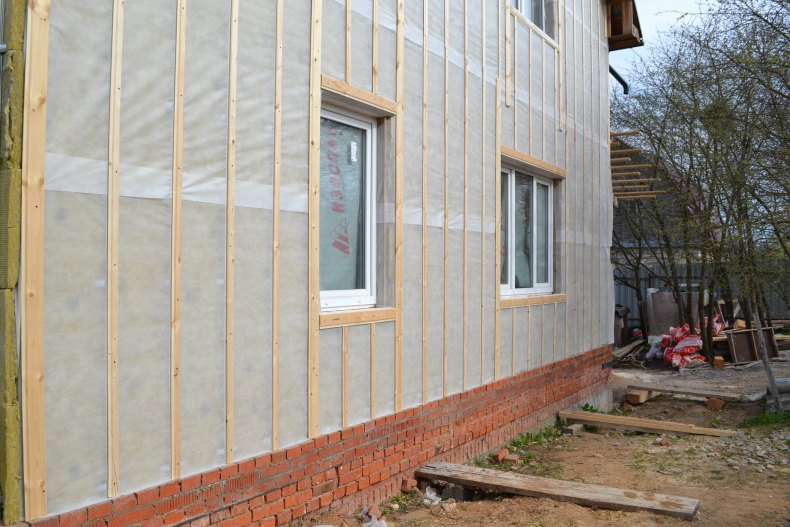

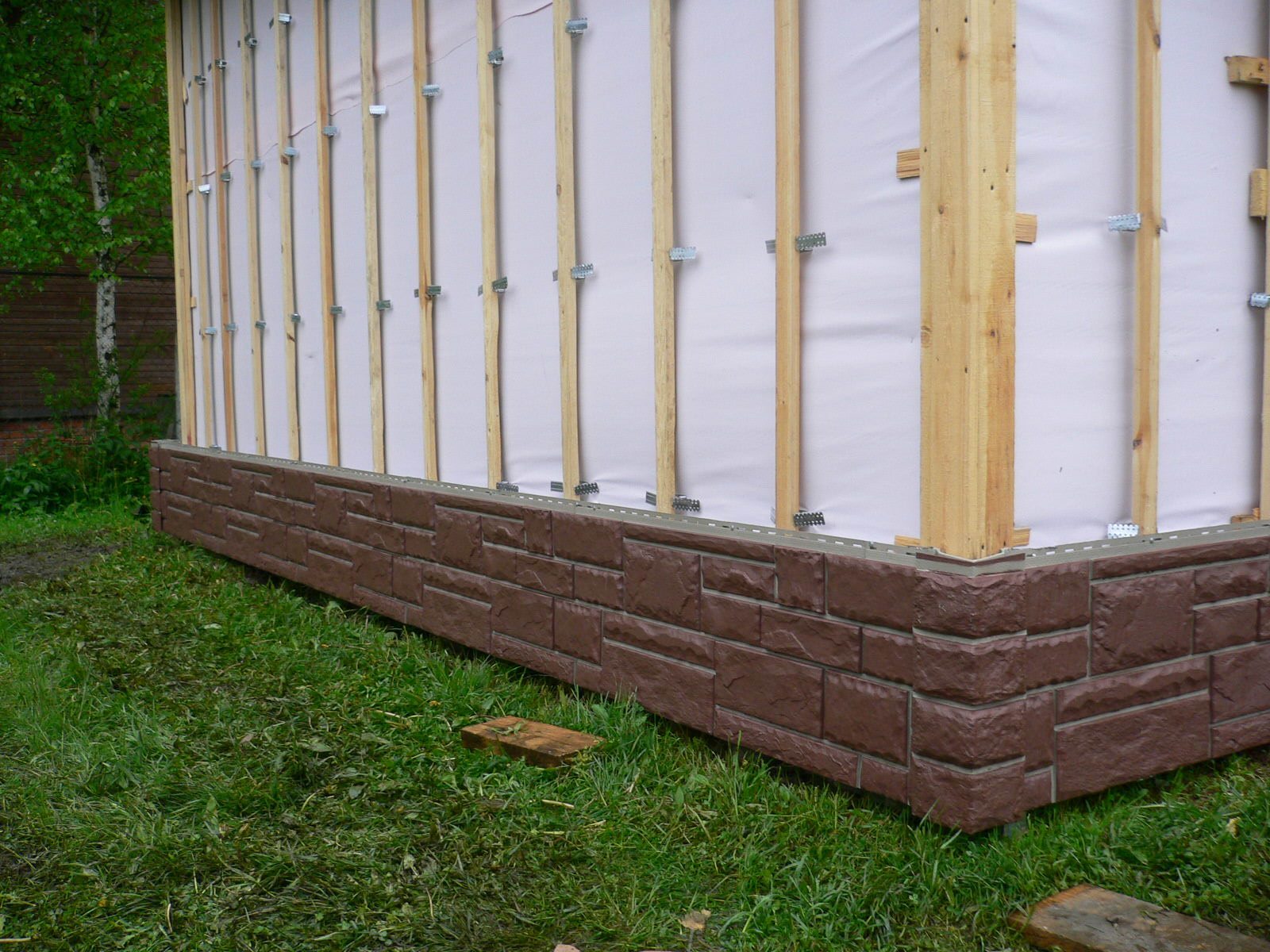

Создание вентзазора дистанционными рейками

В данном случае утеплитель, как правило, укладывают на одном уровне с обрешёткой, заполняя им промежутки между направляющими. Поэтому для вентиляции здесь не остаётся места.

Но это не является проблемой – каркас с утеплением закрывается паропроницаемой плёнкой. Затем к обрешётке прикручиваются дистанционные рейки толщиной 25-30 мм, создавая пространство для естественной циркуляции воздуха.

Что нужно принять во внимание?

Кроме того, что панели должны быть закреплены свободно, а саморез располагаться посередине гвоздевого отверстия, можно учесть ещё несколько советов:

Крепёж важно вкручивать в планку строго перпендикулярно. Поверхность сайдинга нельзя пробивать гвоздями, скобами или саморезами. Если потребовалось непредусмотренное отверстие, его можно сделать перфоратором для сайдинга

Правильно ли закреплён элемент, можно проверить, подвигав его из стороны в сторону – он должен свободно смещаться. Между каждой планкой и каждой направляющей должны оставаться зазоры

Если потребовалось непредусмотренное отверстие, его можно сделать перфоратором для сайдинга. Правильно ли закреплён элемент, можно проверить, подвигав его из стороны в сторону – он должен свободно смещаться. Между каждой планкой и каждой направляющей должны оставаться зазоры

При летнем монтаже – 5 – 6 мм., зимой – 10 – 12 мм. Стыковку фурнитуры можно делать внахлёст, но лучше смотрятся детали, срезанные под 45° и подогнанные друг к другу. Для облицовки окна арочного типа применяется тот же J-профиль, но он вручную надрезается в нескольких местах для получения плавного изгиба.

Каркас для сайдинга

Собрать каркас можно или из деревянных брусков, или из металлического профиля, который используют для установки гипсокартонных листов. Сегодня некоторые производители сайдингов предлагают уже готовые элементы каркаса, которые продают в комплекте с облицовкой.

Вопрос, какой каркас лучше: деревянный или металлический, задают многие начинающие домашние мастера.

1. Пиломатериал дешевле, но для обрешетки фасадной отделки требуются бруски, как минимум, 1 сорта. То есть, сухие, без большого количества дефектов: расслоений, трещин, синюшных пятен, червоточины и глазков. Их обязательно обрабатывают антисептиком и антипиреном. Но учтите, что под действием высокой влажности, а затем высыхания, бруски может повести, что скажется на качестве отделки стены дома.
2. В этом плане металлические элементы лучше. Они не изменяют своих размеров под действием перепадов температуры и влажности. Их не надо ничем обрабатывать, но стоят они дороже.

Монтаж обрешетки

Перед тем как монтировать обрешетку к стене, требуется последнюю подготовить.

1. Демонтируются элементы фасада: водосточная система, оконные и дверные наличники, сливы и прочее.
2. Если на стене есть дефекты, то их надо обязательно заделать ремонтным раствором, к примеру, цементно-песчаным с пропорцией 1:2. Можно использовать готовую фасадную шпаклевку или штукатурку.
3. Так как сайдинг в основном устанавливается по горизонтали, значит, элементы обрешетки должны быть установлены по вертикали. Поэтому сначала проводят разметку на стене, где чертят вертикальные линии через каждые полметра. В углах в независимости от указанного шага линии наносятся в обязательном порядке.
4. По нанесенным линиям устанавливаются через каждые 50-60 см прямые подвесы, которые крепятся к стене саморезами на пластмассовые дюбели. То есть сверлят в стене отверстия, загоняют туда молотком дюбеля, приставляют подвес, который затягивается саморезом. На каждый подвес минимум два крепежа.
5. По периметру оконных и дверных проемов обязательно устанавливаются прямые подвесы. Здесь шаг установки от 30 до 50 см.
6. Если фасад дома планируется утеплить, то это надо делать именно сейчас.

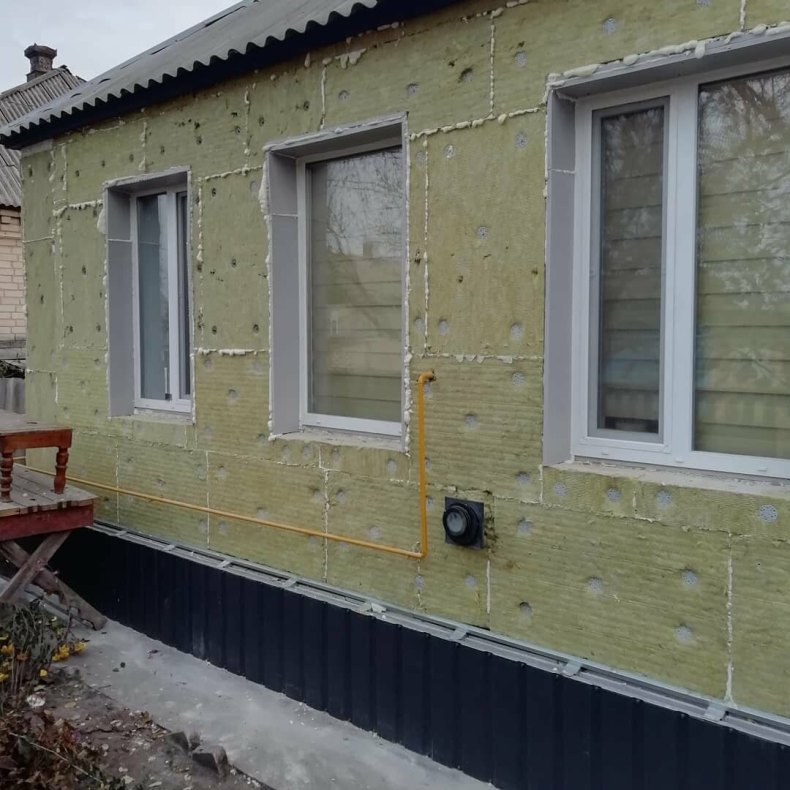

Утепление стены

Для фасада, который облицовывается сайдингом, лучше всего использовать плитный теплоизоляционный материал. Это минеральная вата или пенополистирол. Главное – точно подобрать утеплитель по толщине. Для средней полосы России подойдет толщина теплоизоляционного слоя в 50-60 мм. Такой толщины минераловатные и пенополистирольные плиты продаются.

Если производится утепление и облицовка дома сайдингом в северном регионе, то теплоизоляционный слой должен быть минимум 100 мм. И здесь есть сложность, потому что усики прямых подвесов имеют крепежную длину 80 мм. То есть утеплитель толще. В этом случае поступают следующим образом:

• на стены по намеченным линиям устанавливают вертикально деревянные бруски сечением 50х50 мм, которые по вертикали не выравниваю;
• а уже на них устанавливают и к ним крепят саморезами по дереву прямые подвесы.

Есть вариант проще и лучше – под каждый подвес устанавливают короткий брусок того же сечения, который предварительно крепится к стене. А уже к нему подвес. Именно таким образом увеличивается расстояние от облицовки до поверхности стены, куда поместится утеплительный слой толщиною даже 130 мм.

Что касается установки утеплителя, то в каждой плите делают сквозные надрезы ножом, чтобы в них могли протиснуться усики подвесов

Поэтому очень важно точно определить места подрезов

Сами плиты надо укладывать плотно друг к другу, чтобы не образовались между ними зазоры. Если вдруг щели все-таки остались, то их надо заполнить вспененным герметиком. Это пена в баллончике, но не монтажная. Она не увеличивается в объеме на воздухе.

Продолжение сборки каркаса

В одном углу фасада монтируют профиль. Его выставляют с помощью уровня по вертикали и крепят к усикам подвеса специальными саморезами, которые мастера называют клопами или семечками. Теперь привязывают к профилю четыре или пять прочных нитей, которые тянут в противоположный угол дома. Здесь каждую нить выставляют по горизонтали, предварительно прикрепив к вкрученному в стену саморезу. То есть нити должны сформировать плоскость, ровную и по вертикали, и по горизонтали.

По ним устанавливают сначала угловой профиль, крепя его к подвесам, затем остальные промежуточные. Обязательно проводят монтаж профилей по периметру оконных и дверных проемов.

Металлические обрешетки

Современные строители или мастера по ремонту в квартирах и домах все чаще выбирают основным материалом обрешетки из профиля металлического. Оцинкованный профиль для гипсокартона появился на строительном рынке значительно раньше, чем профиль из деревянных брусьев.

Преимущества материала

В строительных магазинах и на рынках все чаще встречаются металлические профили под обрешетки. Они бывают разных форм, размеры также варьируются. Это свидетельствует о том, что каждый владелец частного дома или хозяин квартиры сможет подобрать профиль, который по всем параметрам соответствует предпочтениям и отвечает характеристикам.

Недостатки материала

Профили для обрешетки из металла сложнее в сборке, чем деревянные. В процессе сборки необходимо правильно разместить все элементы, чтобы получить прочную и устойчивую конструкцию. Основой является профиль П-образной формы. Формирует периметр профиль US. Затем в US профиль торцом вставляется профиль CD. Когда все элементы зафиксированы и установлены и зафиксированы, обрешетка считается готовой к установке гипсокартонных листов. Если сделать все правильно, поочередно и качественно зафиксировать все детали, то процесс сложного монтажа перестанет считаться недостатком.

Металлический каркас труднее собирать

Сборка каркаса

После нанесения всех разметочных точек и линий, можно начинать монтаж основания. Деревянная обрешетка будет одинаково монтироваться для всех типов покрытий – под ПВХ панели, под сайдинг, или под другие виды отделки, поэтому, рассмотрим общие принципы ее сборки.

Первыми прикручиваются деревянные бруски по периметру комнаты

Они в дальнейшем будут служить ориентиром для монтажа остальных частей основания, поэтому, важно следить за тем, чтобы все они оказались в одной горизонтальной плоскости

Следующим этапом, станет монтаж либо подвесов, либо реек, прямо на бетонное основание. Здесь все зависит от того, хватит ли их толщины для монтажа покрытия на нужном уровне.

При небольших расхождениях, можно подложить под рейки небольшие подкладки из ДВП или из фанеры. Если же размеры реек велики, их можно немного подправить рубанком, сняв верхний слой дерева до достижения деталью нужной толщины.

Если же разница между расстоянием от базового потолка и толщиной деталей большая, требуется смонтировать подвесы, к которым саморезами, будут прикрепляться сами бруски.

Все рейки, нужно закрепить таким образом, чтобы пластиковые детали покрытия, располагались поперек их направления. Так будет удобно крепить их впоследствии.

Когда и эти детали зафиксированы, останется проверить их расположение в одной плоскости, и можно приступать к монтажу деталей покрытия.

Преимущества установки сайдинга

Сайдинговые составляющие представляют собой панельные фрагменты из металла, пластика или дерева.

Их монтаж обеспечивает:

• Вентилируемое пространство под отличной маскировкой;
• Скрывает фасадную часть в случае неотделанности, непривлекательности или наличия старого покрытия;
• Возможность прокладки изоляции паровой и тепловой. То есть под него закладывается слой из специальных плит или пленки;
• Избегать процесса отделки штукатуркой, который считается не только длительным, но и грязным и непростым;
• Для дома из дерева можно подобрать сайдинг из металла с имитацией бруса, тогда эстетика внешнего вида сохраниться;

Способы крепления гипсокартонных листов

Рассмотрим, каким же способом можно закрепить материал на деревянной основе:

• клей — существует специальный состав для данного материала;

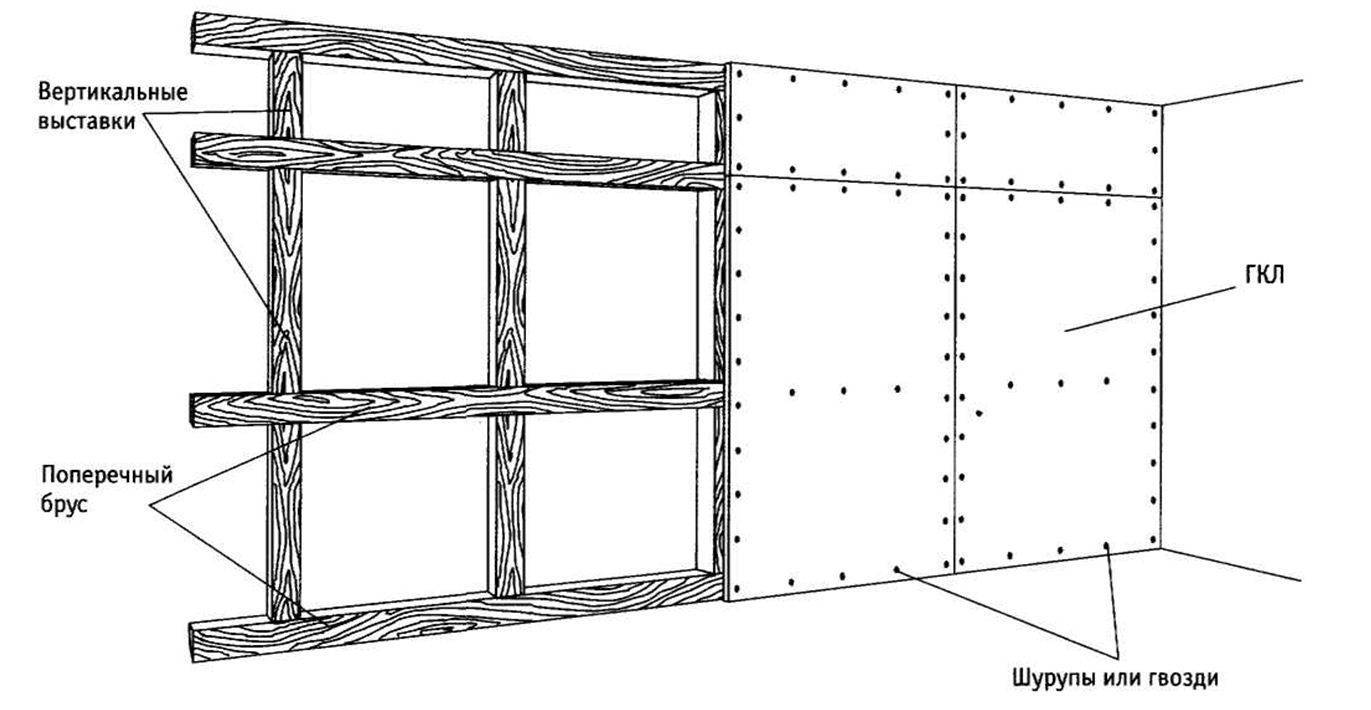

• на деревянный профиль — из реек делается обрешетка потолка под гипсокартон. на которую непосредственно крепятся листы;
• металлический профиль.

Клей как материал для крепления используется очень редко. Способ соединения на основе клея является непрактичным и ненадежным. Обязательным условием является идеально ровное основание потолка. При плохом склеивании листы могут провиснуть или вообще отвалиться.

Ознакомимся с самыми распространенными способами крепления гипсокартона к поверхности.

Как лучше установить сайдинг-панели

Отделка фасада сайдинг-панелями начинается с установки угловых планок, начального профиля, наличников или J-профилей в оконных и дверных проемах. Уже после этого вставляются сами панели. Виниловые листы в большей мере подвержены тепловым деформациям, поэтому их крепят не намертво (саморезы с широкими шляпками вкручивают в профиль так, чтобы расстояние от шляпки до поверхности панели было около миллиметра). Крепеж должен входить в каркас в середине монтажных отверстий сайдинга, а сам материал крепится к обрешетке начиная с середины листа. Панели не должны заходить в пазы доборных профилей до упора. Оставляйте компенсационный зазор в несколько миллиметров.

Крепление вагонки к обрешётке

Закрепление вагонки на каркасе зависит от типа материала и вида направляющих. Так фиксация отделки на металлическом профиле происходит при помощи саморезов.

Пластиковые изделия к деревянным деталям закрепляют скобами степлера, а деревянные материалы фиксируют гвоздями.

Для получения идеальной поверхности используются кляймеры. Такие детали фиксируются в деревянных или стальных направляющих шурупами. Выступающая часть кляймера надёжно удерживает паз вагонки. Чем больше фиксаторов удерживают конкретное изделие, тем прочнее будет покрытие.

https://www.youtube.com/embed

https://www.youtube.com/embed

(Visited 20 661 times, 1 427 visits today)

Как установить каркас для стен дома своими руками?

Для установки каркаса потребуется выполнение таких действий:

1. Снять замеры с поверхностей, которые будут облицовываться деревянными полотнами.
2. Рассчитать длину и количество элементов бруса, которые потребуются для обрешётки.
3. Распилить бруски по проведённым расчётам.
4. Желательно, чтобы стена сначала была выровнена — это убережёт от появления неровностей на поверхности облицовки. Если перепады несущественные, то в места, где брус к стене не прикасается, необходимо вставлять уплотнительные подкладки.
5. Для вагонки рассчитывается шаг обрешётки. Для стандартного отечественного материала это значение примерно 0,5. Однако более широкая и прочная панель может крепиться на бруски, расположенные через 0,7 м друг от друга.
6. Необходимо соблюдать перпендикулярность конструкции обрешётки к устанавливаемым ламелям.
7. Лучше всего разметку выполнить посредством натянутой лески между соседними углами рабочей стены, причём расположение направляющей должно тщательно задаваться строительным уровнем.
8. Первым закрепляется нижний или левый элемент, а фиксация брусков продолжается по периметру.
9. Не чаще, чем через 0,4-0,5 м, вкручиваются шурупы для закрепления брусков на стене.
10. Дрелью со специальным сверлом по дереву немного меньшего диаметра, чем будущие крепежи, в планке обрешётки делают сквозные отверстия, чтобы стена немного поцарапалась. Затем в режиме перфоратора со сверлом по металлу или бетону уже без приложенного бруска просверливаются отверстия под кожухи дюбелей.
11. Пластиковые элементы вставляются в просверлённые гнёзда, которые закрываются бруском, чтобы отверстия совпадали. Затем во все просверлённые отверстия вставляются шурупы или блинные саморезы и вкручиваются.

Важно Чаще всего выполняется обшивка вагонкой в вертикальном или горизонтальном направлении. Но в последнее время диагональная обшивка становится популярной за счёт оригинального вида помещения. Но монтировать под неё обрешётку, как и резать само полотно, сложнее

Но монтировать под неё обрешётку, как и резать само полотно, сложнее.

домебанебалконе и лоджии

Как грамотно произвести монтаж обрешетки под вагонку для стен, смотрите в следующем видео:

Монтаж обрешётки – это ключевой этап, определяющий качество положенной облицовки в будущем. Если хоть какой-то элемент несущей конструкции выходит из строя, портится или оказывается низкого качества, то внешние декоративные качества отделки вагонкой будут утеряны. Поэтому разметка помещения, расчёт количества и длины всех элементов конструкции, включая деревянную вагонку, должны выполняться максимально точно, качественно.

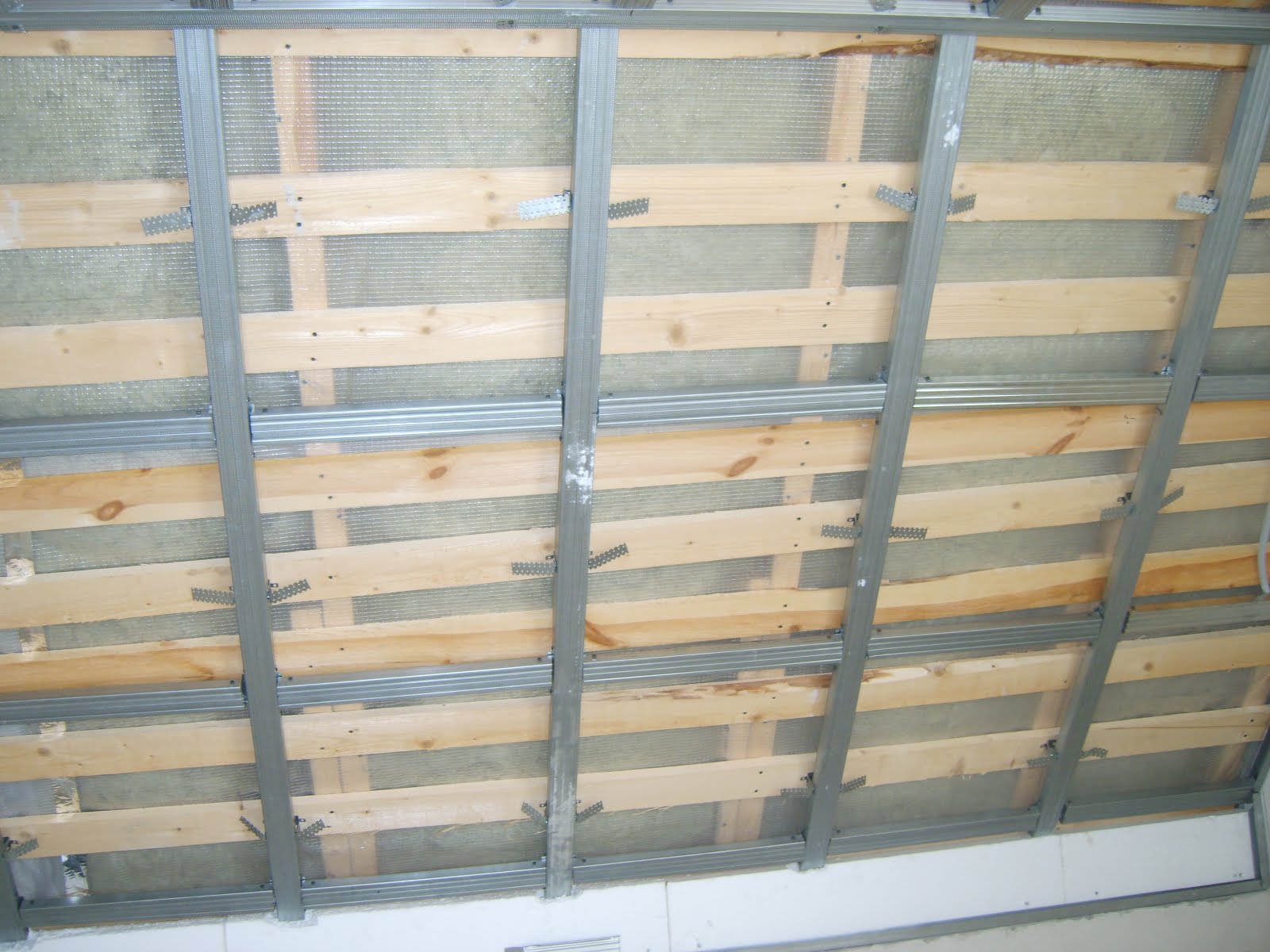

Конструкция деревянного каркаса для потолка из гипсокартона

Напомню, в каркасе есть два типа несущих конструкций, в нашем случае два типа деревянного бруса. Брус, который крепится к черновому потолку, называют основным (1,11). Брус, к которому крепятся листы гипсокартона, называют несущим (3). Оба бруса монтируются под углом в 90°.

Отметим, для подвесного потолка с деревянным каркасом используют сухие прямые бруски размером 50×30 мм.

Бруски необходимо соединить между собой, а всю конструкцию подвесить к черновому потолку на специальные крепления подвесы. Также, можно не использовать подвесы, а основные бруски прикрепить непосредстсвенно к черновому потолку.

Монтаж металлического каркаса для вагонки

Технология установки металлической обрешетки под вагонку похожа с монтажом деревянного каркаса.

1. Сначала в верхней и нижней части стены натягиваем шнур, который будет служить ориентиром для направляющих.
2. Наносим на стене разметочные линии через каждые 40-60 сантиметров и устанавливаем по их направлению металлические подвесы.
3. Эти детали закрепляются на базовой поверхности при помощи дюбелей или саморезов.
4. Теперь можно переходить к установке металлического профиля для каркаса. Верхнюю и нижнюю сторону каждого элемента подгоняют под шнур и закрепляют на обхватах шурупами.
5. Теперь необходимо проверить положение направляющего строительным уровнем и провести фиксацию в местах установки подвесов.

Для упрощения работ по выравниванию каркаса обрешетки рекомендовано использовать лазерный нивелир. Лучи этого прибора будут служить ориентиром для установки профилей.

Обрешетка под вагонку: инструкция пошагово

Подготовка бруска

Материал для работ следует подготовить предварительно. Брус стоит выдержать несколько суток в том помещении, где будет производиться отделка. Это позволит стройматериалам акклиматизироваться, и их температура с влажностью станет аналогичной, как в комнате.

Далее элементы обрешетки обрабатываются составом антисептика (по возможности и при необходимости и инсектицидом). Это делается или при помощи обычных кисточек, обрабатывая все по порядку и тщательным образом. Если же объемы работ достаточно большие, то можно из досок соорудить небольшое корыто и застлать его полиэтиленом. Туда наливаем антисептический состав и окунаем каждый из брусков. Такой вариант обеспечит высококачественную защиту от грибка с плесенью.

Корыто для антисептика

Подготовка стенок

Пока брус сохнет, проводим подготовку поверхности стенок. Для этого наносим разметку по ширине для стоек при помощи карандаша и, используя уровень, чтоб все линии были по максимуму ровными. Такой «чертеж» позволит вам наглядно видеть, каким образом будет выглядеть впоследствии вся конструкция, упрощая работу, контролируя верное расположение элементов обрешетки.

Также следует определить исходную точку установки обрешетки. Ею может являться наиболее низкий из имеющихся в помещении углов (находим с помощью уровня – водяного или лазерного). После необходимых измерений стенку расчерчиваем, и проводим горизонтальную линию.

Разметка

Обрешетка брусом

Как скрыть дефекты стен

Если неровности значительны, то необходимо закреплять брус при помощи специальных подвесов, которые должны располагаться в линию (каждые полметра) и закрепляться перпендикулярно. Цены на такого рода крепеж невелики, поэтому и затраты возрастут не значительно. При закреплении окончания подвесов загибаются в направлении бруска, после он выравнивается уровнем и фиксируется. Такой вариант удобен своей простотой и точностью: можно выровнять поверхности довольно быстро и легко.

А еще в ход могут идти клинья из дерева: они являются важнейшим элементом для выравнивания существенных неровностей поверхности стен. Заранее заготовьте энное количество клиньев разных по размеру, обработайте их антисептиками. Как говорит практика, они, как правило, пригождаются в большинстве случаев.

Подвесы помогут выставить каркасы ровно

Монтаж обрешетки под вагонку постоянно контролируется уровнем. Проверяем положение брусков и только затем крепим их. В качестве усиления угла можно поставить в данных местах перемычку. Это обеспечивает жесткость каркаса по максимуму и упрощает крепление в углах.
