С лёгким паром! Изучаем тонкости организации правильной вентиляции парной в бане

Как сделать вентиляцию в каждом помещении бани?

Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.

  • Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
  • В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
  • Наконец, позаботьтесь также и о звукоизоляции.

Какие материалы могут потребоваться?

Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).

Помимо этого, в работе вам потребуются:

  • столярные/промышленные инструменты;
  • гофрированные трубы (необходимая длина – 150 сантиметров);
  • вентиляционные решетки;
  • специальные раздвижные системы, предназначающиеся для вытяжных каналов.

Как оборудовать вентиляцию в парной ?

О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.

Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!

А что насчет моечной?

Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.

Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:

  • проделывание отверстий между черновым/финишным напольным покрытием;
  • выведение на крышу вентиляционной трубы;
  • установка вентилятора на эту трубу.

благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.

Заботимся о вентиляционной системе в предбаннике

Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.

Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.

В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

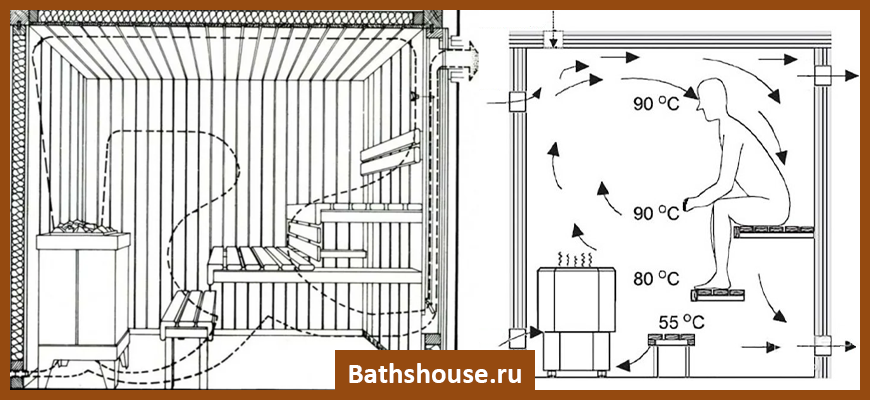

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

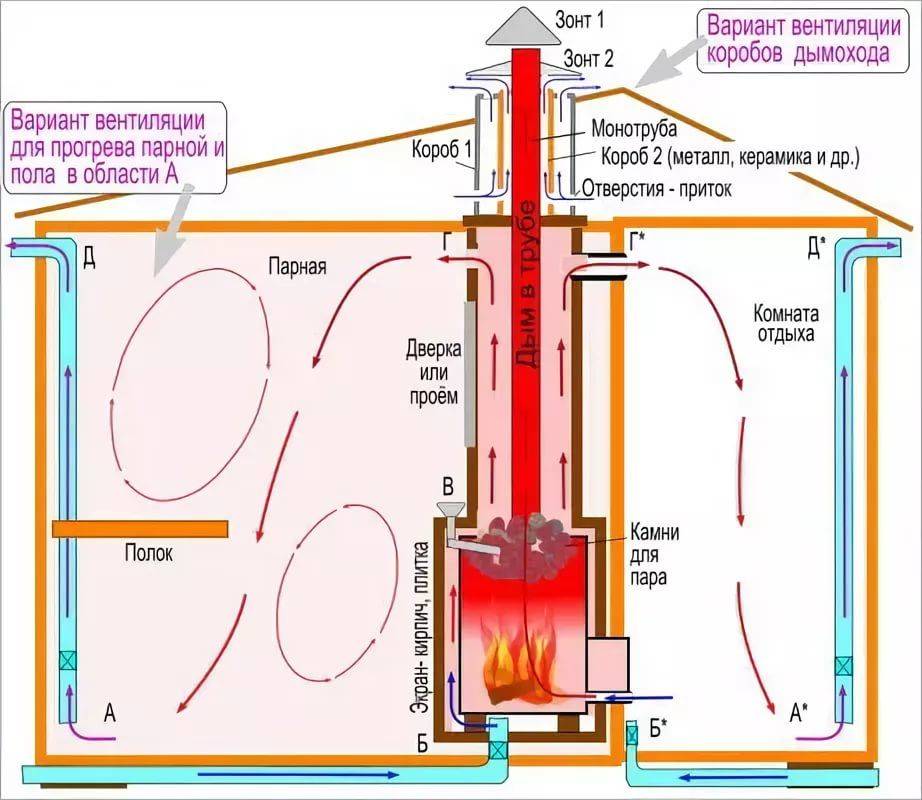

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

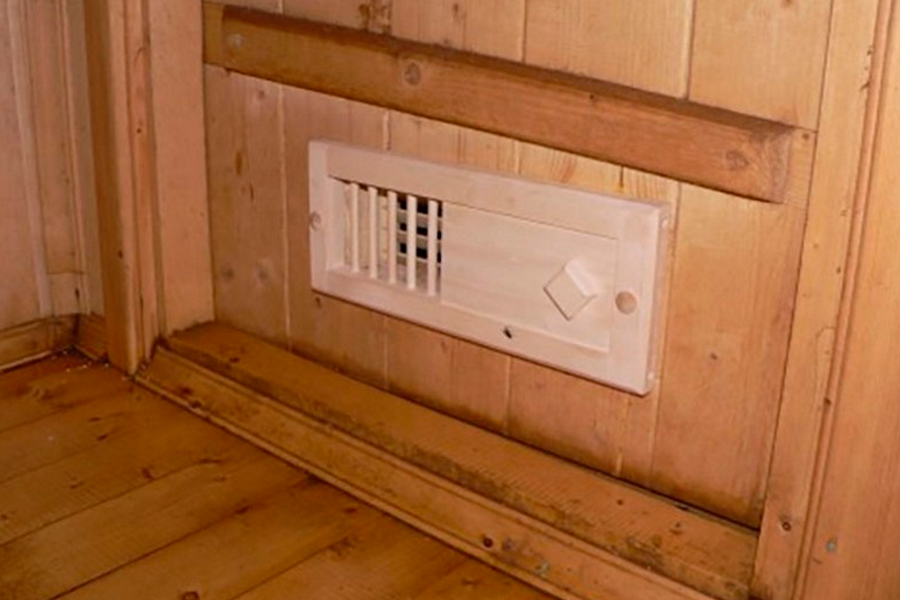

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении

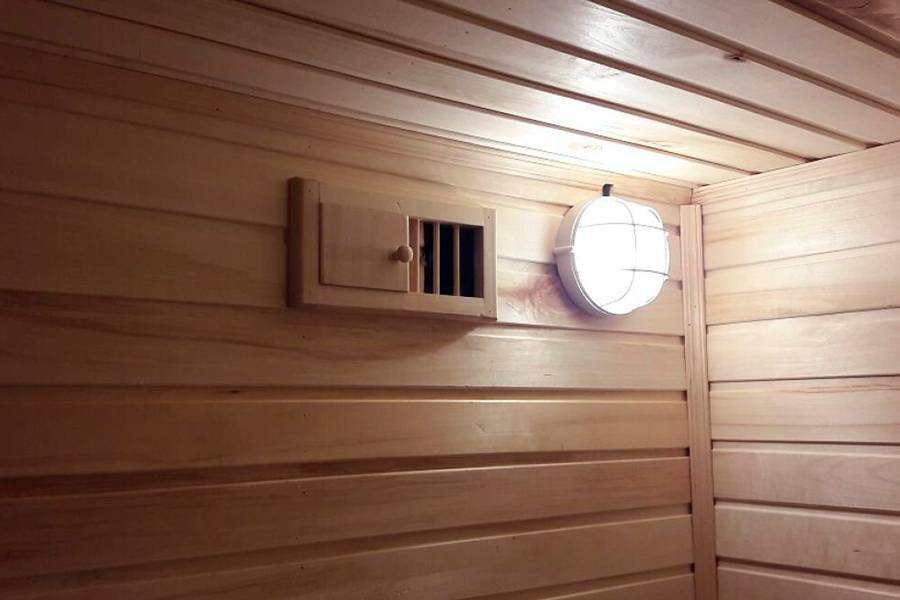

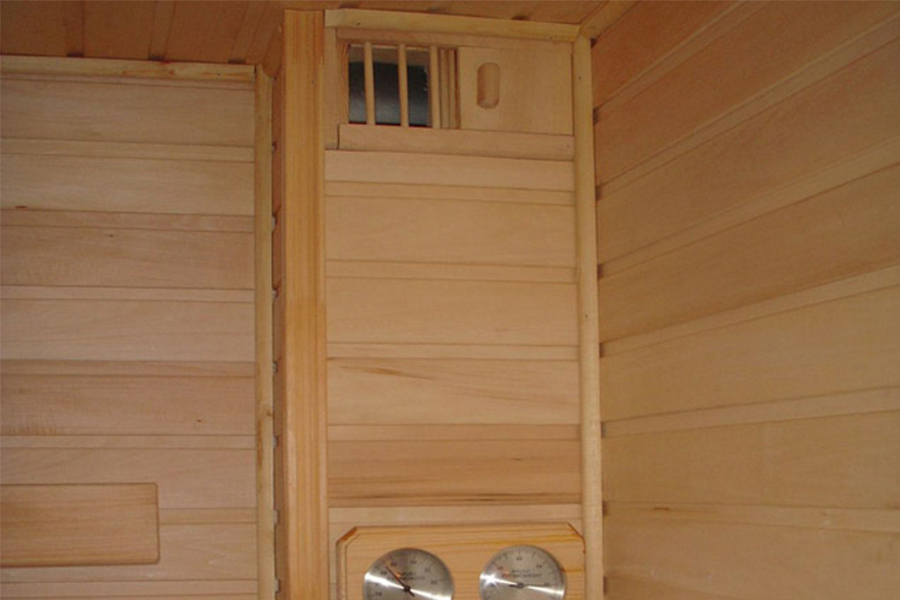

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Вытяжка естественной вентиляцииИсточник stroyfora.ru

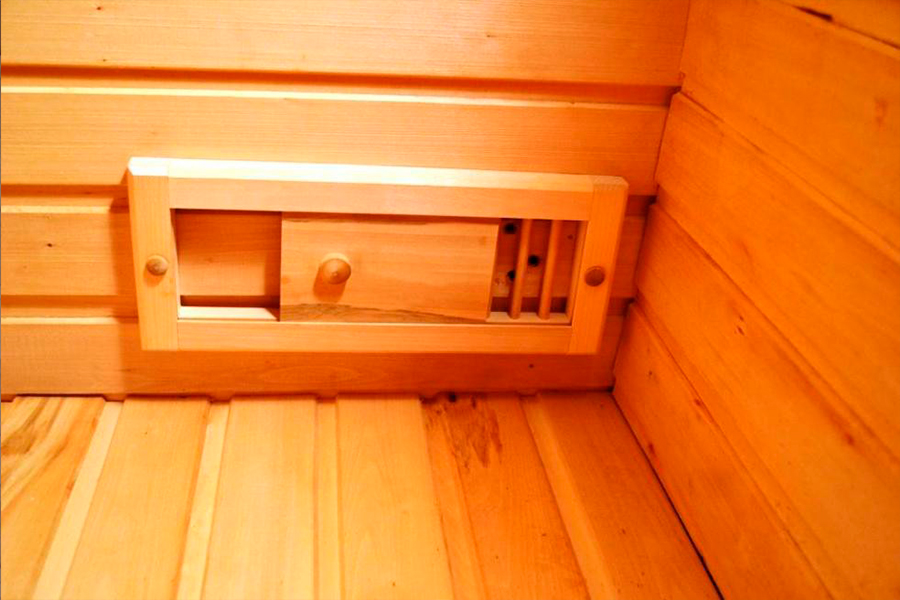

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

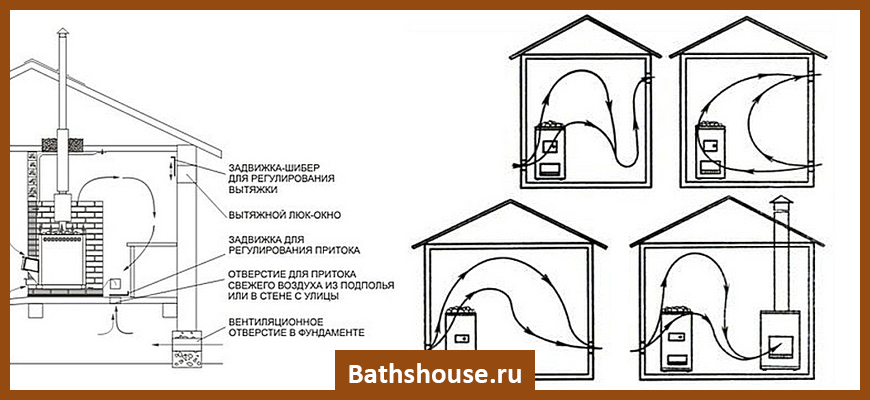

Схемы

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:

Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить

Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги

Естественная

Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.

Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.

Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.

Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.

Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.

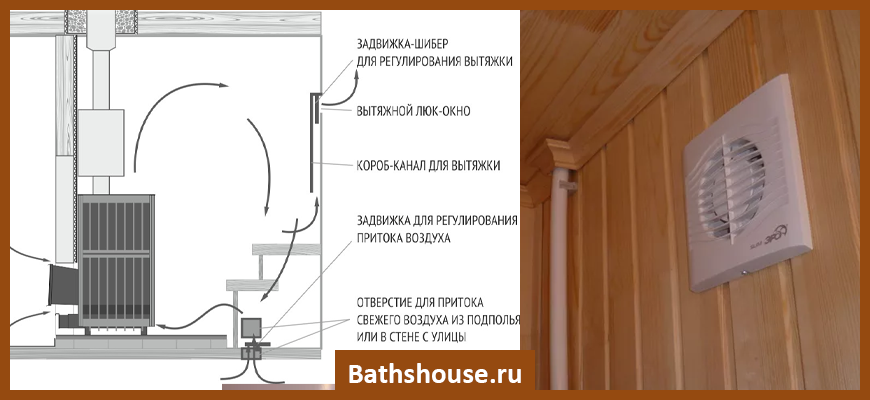

Принудительная

В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.

У принудительной схемы вытяжки есть ряд преимуществ перед естественной:

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.

Если печь установлена не в парилке, используется другая схема вентиляции:

  1. Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
  2. На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
  3. Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
  4. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.

При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

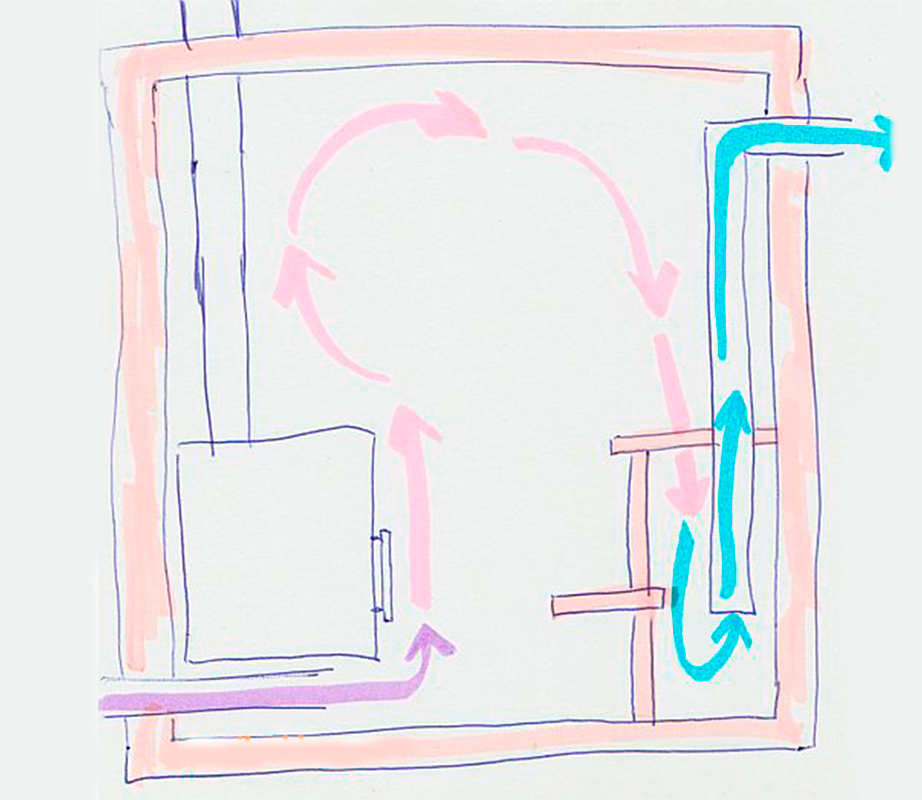

Вентиляция по Басту

Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.

Принцип Басту – это перевернутый стакан:

  • Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
  • Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
  • Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.

Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Вентиляционные клапаны

Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Устройство вентиляции

При обустройстве системы лучше сделать вентиляцию в бане с таким расчетом, чтобы проветривались все комнаты и части строения

Мастера рекомендуют обратить внимание на пол, наиболее подверженный воздействию влаги не только снизу, т. е

со стороны почвы, но и сверху.

Пар, взаимодействуя с деревянным основанием, охлаждается и конденсируется, проникая в его структуру. Это способствует созданию благоприятной обстановки для различных микроорганизмов, в т. ч. плесени, грибка.

При вентиляции пола допускается естественный и принудительный способы.

Но при организации системы мастера советуют:

  • максимально исключить охлаждение пола при мытье;
  • обеспечить быструю (причем естественную – во избежание растрескивания дерева) сушку после банных процедур.

В основном каналы располагаются на 3 различных уровнях:

  1. Под напольной поверхностью.
  2. В стене на высоте около 0,4 м от пола (по возможности – за печью—каменкой).
  3. На уровне основания печки.

Устройство вентиляционной системы под полами позволяет, помимо устранения влажности и улучшения просушки покрытия, исключить возникновение сквозняков при мытье. Чтобы повысить эффективность вытяжки, мастера советуют устанавливать отвод воды за пределами строения.

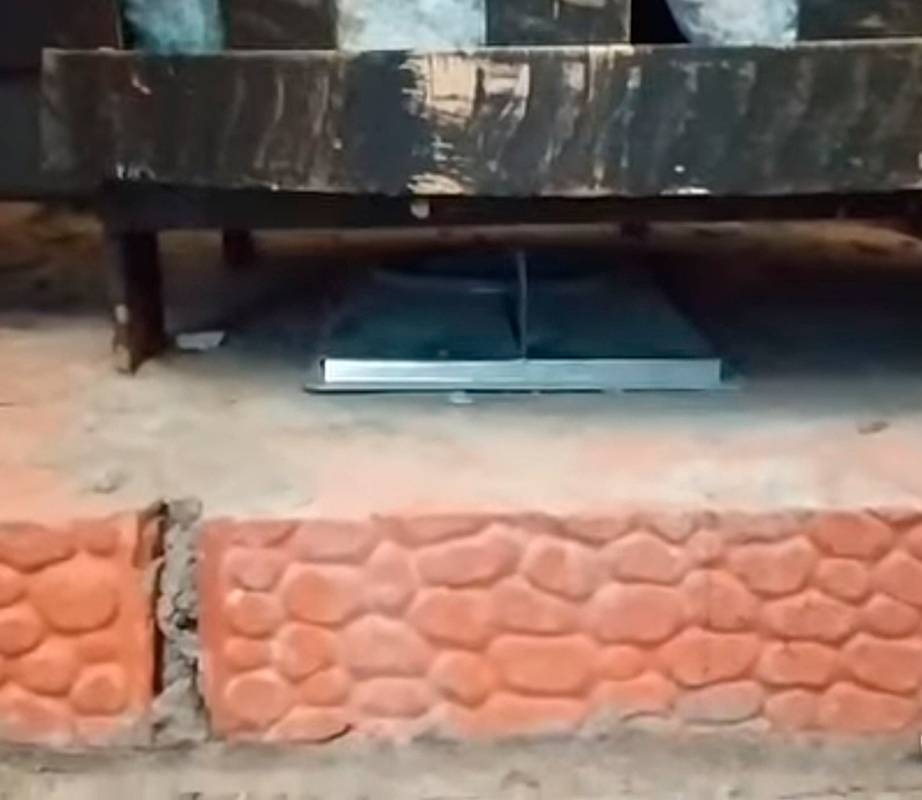

Важно обеспечить вентиляцию и фундамента, для чего необходимо сделать несколько отверстий на параллельных сторонах основания (друг напротив друга) с диаметром не менее 11 см. Схему лучше продумать на этапе проектирования

Когда баня построена в низине либо рядом имеются другие здания, отдушины желательно обустраивать с каждой стороны фундамента, что позволит создать наиболее качественную вентиляцию.

Парилка

В парилке преимущественно устанавливается каменка, составляющая основу вентсистемы, т. е. воздушные потоки из помещения проходят через источник тепла.

Для обеспечения эффективной циркуляции поддувало лучше устанавливать ниже напольной поверхности. Для проветривания сауны достаточно приоткрывать форточку либо входную дверь.

Улучшить вентсистему можно, сделав дополнительные каналы в стенах со специальными задвижками, позволяющими регулировать воздухообмен, исключить высокую влажность, отравление угарным газом. Чтобы избежать риска обратной тяги, проходы необходимо делать с таким расчетом, чтобы вытяжные отверстия превосходили по сечению приточные.

Если отсек для закладки топлива и поддувало выведены не в парной, то мастера рекомендуют возле источника тепла на высоте 0,3 м от пола устраивать приточный канал, а на противоположной стене – вытяжную отдушину (на аналогичном расстоянии, но уже от потолка).

Проем для поступления кислорода можно прорезать внизу за печью, что позволит потокам быстро нагреваться от каменки и гарантировать умеренное остывание пространства без холодных зон.

Эффективной вентсистемой мастера считают способ, когда на стене, противоположной источнику тепла, расположены 2 отдушины, формирующие цельный вытяжной короб.

Причем первый канал находится на высоте 1 м от напольной поверхности, а второй – практически под потолком. Подобная схема способствует не только качественному прогреванию пространства в парной, но и экономит топливо.

Моечная

Для помещения, предназначенного для мытья, характерна высокая влажность, способствующая появлению грибка на поверхностях из дерева. Учитывая, что вода скапливается преимущественно под полом, мастера советуют установить асбестовую трубу, которая будет идти из-под него на крышу, причем на выходе оснащаться дефлектором. Дополнительно можно сделать небольшое окно с открывающейся форточкой либо отдушину у потолка.

Предбанник

Вентиляцией в предбаннике многие пренебрегают, поскольку он подвержен воздействию влаги меньше, чем другие помещения. Однако на деревянной обшивке возможно скопление конденсата из-за расположенной рядом моечной либо парной.

Для вентиляции пространства можно сделать отверстие у потолка и проветривать комнату при открытых дверях. Эффективным методом считается монтаж принудительной системы, т. е. установка вентилятора на отдушинах.

Нужно ли нанимать специалистов для расчета и проектирования

Если вам нужна правильная, “легкая” и беспроблемная баня, вентиляция в парной играет важную роль: от долговечности бани до вашей собственной безопасности.

Если банное помещение совмещено с домом, имеет комнату отдыха или предбанник, в которые выведена печь, или имеются иные причины для применения принудительной вытяжки, то ответ на вопрос “нужно ли нанимать специалистов для расчета и проектирования” будет однозначным: нужно.

Иначе можно ошибиться в незначительной детали, а приобретенное расчетное оборудование по этой причине не подойдет. А это в свою очередь вызовет дополнительные траты.

Кроме того, чтобы не нарушать конструкцию строения, вентиляцию парной лучше проектировать заранее, до того, как баня возведена, особенно это касается ситуации, когда вход потоков воздуха должен располагаться на фундаменте. Установка вентиляционной системы в уже построенное здание процесс хлопотный и трудоемкий. Потребуется разборка почти всех финишных материалов, освобождение места под гофры и прочее.

При строительстве кирпичной бани без предварительной подготовки и вовсе не обойтись, ведь требуется не только деревянные отделочные материалы, но и материал стен – кирпич, который (некоторые виды, например, силикатный) склонен к впитыванию большого количества воды.

Узнайте больше про утепление кирпичных бань на этой странице.

Где разместить отверстие для подачи холодного воздуха

Оно располагается внизу. Можно создать его в стене, но тогда необходимо на этапе проектирование заложить трубу или шахту, которая будет вести внутрь. При этом следует учесть, что свежий воздух будет поступать из смежного помещения, а, значит, и выходить он должна не на улицу, а в эту же комнату. Есть минус – обычно полки устанавливают напротив входной конструкции, и циркуляция чувствуется всеми присутствующими.

Еще один вариант предполагает установку продуха под лежаками. Во многом это оптимальное расположение – не сквозит, не портит внешний вид. Но только дотянуться до него бывает сложно, чтобы отрегулировать положение заслонки. В таких случаях в процессе банной процедуры двигают верхние дверцы оттока, а для проветривания открывают обе.

И еще один распространенный и выигрышный вариант – размещение притока за печкой. Это одновременно способствует циркуляции и разогреву углей. Но есть несколько «но» – иногда печь устанавливается в простенке, тогда просто нет возможности организовать там заслонку. И еще один момент – из-за сильного жара здесь расплавятся пластиковые дверцы и могут начать возгораться деревянные, так что подойдут только металлические.

С выходным оттоком проще, его можно монтировать:

  • в потолке, но тогда придется делать дополнительный короб для вывода через крышу (если влажный пар будет на чердаке, будут гнить деревянные стропила);
  • в стене – оптимальный вариант, закладывается еще на моменте возведения здания.

Отдельно стоящая баня: как проветривать?

Древесина – это идеальный материал для строительства бани. Свойство дерева «дышать» обеспечивает естественный воздухообмен. Но даже деревянные строения нуждаются в качественной вентиляции, чтобы дерево после обильного смачивания высыхало как можно быстрее.

Поступление чистого воздуха через дверную решетку

Значение имеет печь в бане – она участвует в процессе воздухообмена. Выталкивание использованного воздуха из парной происходит при помощи остывшего пара, который опускается из-под потолка. Горячий пар попадает туда при попадании воды на каменку печи. «Дышащая» древесина и горячий пар создают оптимальные условия для создания эффективного естественного воздухообмена

При обустройстве вентиляции в деревянной бане важно грамотно организовать поступление свежего и удаление отработанного воздуха без потери комфортной температуры внутри парилки

Через отверстие около печи (1) поступает свежий воздух. Его небольшая часть (2) проветривает пространство под полками. Нагретая часть воздуха (3) поднимается наверх. Остывая, она спускается (4). Остывший воздух удаляется благодаря тяге через вытяжное отверстие (5)

При укладке сруба изначально нижние венцы делают свободными для обеспечения свободного проникновения внутрь свежего воздуха. Также воздух проникает внутрь через щели вокруг дверного проема. Чтобы он как можно быстрее нагревался, печь ставят как можно ближе к двери. Для поддержания процесса горения в каменке в просторной парной, потребуется подвести отдельный воздуховод.

Способы вентилирования помещения с печью-каменкой внутри

Куда же удаляется отработанный воздух? Он выходит через дымоход, при условии, что отопление каменки происходит непосредственно в парилке. В этом случае, если печь установлена правильно, дополнительные отверстия монтировать не надо, за исключением небольшого продуха размером 20 х 20 см в стене. На время обогрева парной и помывки его закрывают с помощью плотной затычки. Такое отверстие не потребуется, если в парилке есть окно. Чтобы оптимизировать процесс, можно изготовить окошко в моечную. Из нее обустроить отверстие или окно, выходящее на улицу, чтобы за один раз проветрить и просушить оба помещения.

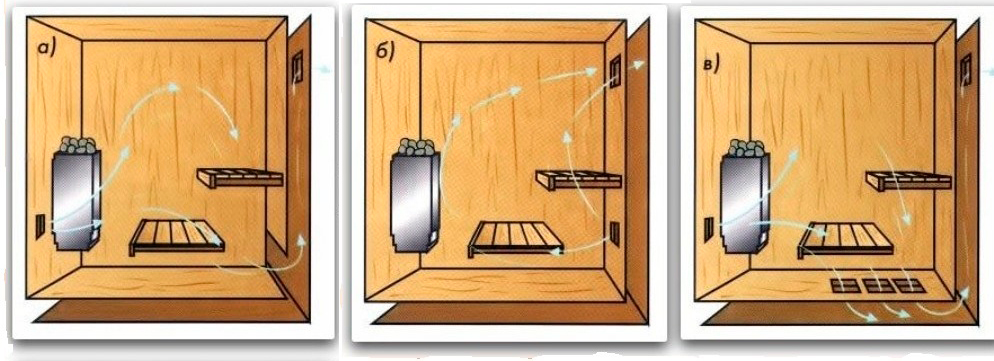

Таблица. Наиболее распространенные схемы вентиляции парной с печкой каменкой

Иллюстрация
Описание
Вариант 1
Свежий воздух поступает через приточное отверстие, расположенное вблизи к печи на расстоянии 20-30 см от пола. Поднимаясь, холодный воздух вдоль стены поднимает и продвигает более легкий горячий воздух в сторону вытяжного отверстия на противоположной стене. В результате помещение прогревается, а наиболее прогретый воздух концентрируется на верхних полках. Если движения воздуха слабое, то верхнее вытяжное отверстие оснащают вентилятором. В ином случае необходимо предусмотреть наличие задвижки.
Вариант 2
С условием установки вентилятора, приточное и вытяжное отверстие можно расположить на одной стене. Холодный воздух направляется в сторону печи, здесь он смешивается с прогретой воздушной массой и поднимается наверх. Эту схему вентилирования удобно использовать в бане-пристройке, имеющей одну свободную стену.
Вариант 3
Если в бане смонтирован протекающий пол, то можно использовать эту схему вентилирования. Воздух поступает через отверстие около печи. Когда он прогревает верхнюю часть помещения, то устремляется вниз, в щели дощатого настила, попутно избавляя его от излишков влаги. Вытяжное отверстие монтируется в закрытом канале, не совмещенном с парной. Тягу можно повысить с помощью вентилятора.
Вариант 4
Удаление воздуха через дымоход выполняется при непрерывной работе печи. Дымоход выполнял функцию вытяжки для удаления теплого сухого воздуха. Для этого печь-каменку, оборудованную дымоходом, располагают непосредственно в парилке. В нижней части печи есть поддувало – через него удаляется отработанный воздух

Важно при этом обеспечить поступление свежего воздуха в помещение. Для этого в нижних венцах сруба оставляют щели или снизу подрезают дверь на 1 -1,5 см

Можно смонтировать приточное отверстие под полками на противоположной стене.Важно! Чтобы воздух удалялся печь не должна потухать.
