Паяльник для микросхем – в чем его отличие от обычного

Требования к паяльникам для пайки радиодеталей

Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.

Различные типы жал паяльников

Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:

Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента. Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе. Регулятор мощности

Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы. Благодаря этому, можно одним паяльником выполнять множество видов процедур

Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора. Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе

Благодаря этому, можно одним паяльником выполнять множество видов процедур. Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора. Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.

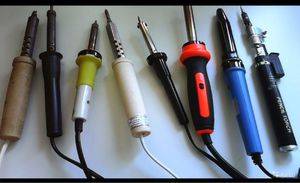

Различные модели паяльников

Инструкция по эксплуатации

В работе часто возникают нюансы которые необходимо исправлять. Ниже будут разобраны основные моменты.

Пайка чипов

При работе микросхем и чипов нужно, прежде всего, исключить возможность перегрева чипа. Для этого нужно касаться каждого его контакта в течение не более трех секунд. После этого контакт необходимо охладить и только после этого проводить процесс пайки вновь.

Перед непосредственно пайкой контакты чипа готовят и обрабатывают, нанося на них тончайший слой припоя, который улучшит контакт с поверхностью. На ножки элемента наносят флюс и проводят по ним наконечником с припоем. Если процедура проведена правильно, то контакт будет блестящий и гладкий, без различных скоплений припоя.

Различные виды микросхем

Штырьковые чипы

В случае, если чип имеет выводы в виде штырей, то процесс впайки его в плату происходит следующим образом:

1. Микросхема устанавливается в специальные отверстия в поверхности платы.
2. На противоположной (обратной) стороне на штырьковые контакты наносится флюс.
3. С той же обратной стороны производится пайка каждого вывода.
4. Убираются остатки флюса.

Штырьковый чип

Soic-чипы

Чипы такого типа припаивают слегка по-другому. Чаще всего этот метод называется «волна припоя». Суть его состоит в том, что расплавленный припой в жидком состоянии заполняет пространство между металлизированной частью платы и контактами детали. Таким образом, создается капля, которая способна проводить электрические импульсы.

Метод «волна припоя» выполняется за несколько следующих шагов:

1. Облудить и смочить флюсом все поверхности, которые будут обеспечивать контакт.
2. Микросхему установить на поверхность платы, таким образом, чтобы все ножки были совмещены с металлизированными дорожками.
3. Нужно припаять для начала только один какой-либо угловой контакт.
4. Далее припаивается второй контакт, находящийся по отношению к первому по диагонали. При этом нужно проконтролировать, чтобы все остальные контакты остались на своих металлических дорожках.
5. Далее наносится флюс на все припаянные и свободные концы микросхемы.
6. Далее с помощью наконечника припой равномерно распределяется по контактам.
7. В случае образования перемычек из припоя между контактами нужно удалить их, так как перемычки нарушат работу компонентов. Удаление происходит с помощью специальной плетенки из металла. Для этого ее кладут поверх перемычки и проводят наконечником паяльника. При этом припой впитывается в плетенку.

Важно! при проведении пайки методом «волна припоя» на местах, где проводится непосредственно пайка, должно находиться достаточное количество флюса для обеспечения смачивания поверхностей. Вам это будет интересно Щупы для мультиметра

Вам это будет интересно Щупы для мультиметра

Soic-чипы

1. С помощью ацетона и этилового спирта с контактов удаляется лак дочиста.
2. На все контакты, которые будут выпаиваться, наливается флюс.
3. Замкнуть с помощью припоя все контакты, разгоняя его нагретым наконечником. Нанесенный припой должен оставаться в жидком состоянии.
4. Затем нужно провести жалом по всем контактам, расплавив весь припой.
5. Удалить микросхему.

Паяльная станция

Помимо паяльника можно приобрести термовоздушную паяльную станцию. Это мощный инструмент в руках радиолюбителя. Данный инструмент оснащен настройкой температуры с точностью до одного градуса. Паяльная станция имеет удобную подставку. C помощью такого прибора можно паять не только мелкие радиодетали, но и выпаивать целые микросхемы из плат за счет горячего воздуха.

Будет интересно Устройство амперметра и принцип его действия

Паяльные станции могут значительно ускорить вашу работу. Но чтобы паять такой станцией, необходим опыт. Для новичков в паяльной станции на первых порах нет необходимости. Достаточно простенького паяльника для обучения мастерству пайки. Но как только вы освоитесь и будете уверенно держать паяльник в руке, то можно подумать о более дорогом оборудовании.

Паяльная станция

Выбор паяльника для микросхем

Большинство пользователей предпочитают использовать паяльные станции, однако некоторые радиолюбители предпочитают пользоваться ручными паяльниками для микросхем. К ним предъявляются следующие требования:

• Максимальная мощность инструмента не должна быть больше 25 Вт.
• Должно использоваться тонкое жало с диаметром 2,5-3 мм.
• Необходимо приобретать такие модели, у которых имеется регулировка температуры жала, чтобы не повредить микросхемы.
• Специалисты не советуют использовать серебряный припой. Лучше, если он будет иметь небольшое содержание олова.
• Флюс выбирается любой, независимо от компонентов или производителя.

обязательно использовать заземление

Что касается выбора страны-изготовителя, то качественные аппараты представлены Чехией. У них оптимальное соотношение цены и качества, а комплект включает в себя все необходимое для широкодиапазонных работ. Неплохие модели представлены турецкими производителями. Однако следует помнить, что на рынке имеется очень много подделок китайского производства плохого качества.

Таким образом, выбор паяльника – дело нелегкое. Не так просто найти такой аппарат, который соответствовал бы всем предъявляемым требованиям. По мнению большинства специалистов, для работы лучше всего приобретать паяльные станции. Они удобные и практичные. Однако для бытового использования обычный паяльник подойдет как нельзя кстати.

↑ Начинаем паять

Паяльник приобретен, инструменты и необходимые материалы готовы. Вы удобно разместились за столом в хорошо освещенном и хорошо проветриваемом помещении. Паяльник расположился на удобной подставке, предотвращающей его случайное падение, все легковоспламеняющиеся материалы и жидкости убраны от него подальше. Можно включить его в розетку и начинать. Для начала несколько простейших правил, соблюдение которых позволит вам получить качественную пайку. Поверхности перед пайкой должны быть тщательно зачищены до блеска. Чтобы получить качественную и надежную пайку соединяемые детали должны перед пайкой иметь хороший механический контакт друг с другом. Во время пайки, соединяемые детали необходимо прогреть до температуры плавления припоя, чтобы он равномерно растекался по поверхности. Например, возникла необходимость соединения двух проводов. Для начала надо зачистить кончики, распушить медные жилки, переплести их и произвести плотную скрутку и нанести на спаиваемый участок несколько капель флюса или выдавить немного флюс-геля.

Затем, взяв на жало паяльника каплю припоя разогреть место пайки так, чтобы припой пропитал скрученные проводники.

Для изоляции места пайки можно применить изоленту, но лучше воспользоваться термоусадочной трубкой, которую надевают поверх соединения и слегка подогревают, чтобы она сжалась и надежно зафиксировалась на месте пайки. Обсаживать трубку удобнее всего горячим воздухом из паяльного или строительного фена. Если такой возможности нет, то трубку можно нагревать над племенем газовой горелки, спиртовки или зажигалки

Но тут надо быть действовать осторожно и не перегреть. Не подносите термоусадочную трубку близко к пламени

Она может закоптиться. Кроме того что это портит внешний вид, осажденная сажа снижает электрическую прочность изоляции.

Вот пример правильной пайки сетевого разъема. Чтобы получить прочное соединение, перед пайкой делаем надежную скрутку проводов на контактных лепестках разъема.

Далее пропаиваются все соединения. Припоя не жалеть, он должен равномерно пропитать скрученные проводники и залить отверстия в контактных лепестках.

Потом надежно изолируем места пайки термоусадочной трубкой. Надеюсь не надо объяснять, сколько бед может наделать отвалившийся от разъема плохо изолированный провод под напряжением 220в внутри вашего усилителя или, например, компьютера

Поэтому при распайке сетевых разъемов и проводов качеству пайки и изоляции надо уделять особое внимание

Сколько стоит паяльник для микросхем в магазинах и интернете

Подобный вид инструмента достаточно тяжело найти в продаже. Чаще продаются жала для обычных паяльников, которыми можно паять и микросхемы. Но если вы хотите приобрести именно отдельный прибор под эти задачи, то поищете получше и вы увидите что в продаже они всё же есть. Стоимость подобных устройств начинается от 300 рублей, для совсем простых устройств для домашнего и нечастого использования, и может достигать порядка 6-8 тысяч рублей для оборудования, рассчитанного на профессиональное использование.

Будет интересно Устройство амперметра и принцип его действия

Выбирать готовый паяльник для микросхем или сделать его самостоятельно, каждый решает сам. Иногда достаточно в имеющемся паяльнике сменить жало на более тонкое или более удобной формы. Любая работа требует своего инструмента, так и работа по демонтажу или установке микросхем требует специального паяльника, который в умелых руках обеспечит и качественный контакт микросхемы с дорожками платы, и чистоту, и красоту и, главное – нормальную работоспособность установленного прибора.

Выбор паяльников для радиодеталей

Перед приобретением подходящего для большинства случаев паяльника для радиодеталей необходимо ознакомиться с известными видами этих нагревательных устройств и основными правилами выбора их по мощности.

По показателю мощности

Пайка радиодеталей – это технологический процесс, при котором могут применяться типовые электрические паяльники, работающие от электросети 220 Вольт. Они же используются при необходимости соединения не слишком толстых медных оголённых проводников. Основной рабочий параметр, в соответствие с которым осуществляется выбор паяльников для радиодеталей – это их мощность, значения которой могут находиться в диапазоне от 24-х до 500 Ватт.

Для пайки микросхем и других миниатюрных деталей из радиоконструктора рекомендуется ограничиваться минимальной мощностью сетевого паяльника в пределах до 24 Ватт.

Другим важным параметром, на который следует ориентироваться при выборе устройства, подключаемого через понижающий трансформатор – это напряжение во вторичной обмотке, являющееся для него питающим.

В соответствие с этим показателем все известные виды паяльных устройств подразделяются на следующие группы:

• USB-паяльники, рассчитанные на напряжение 5 Вольт (8 Ватт) и применяемые для пайки мелких радиоэлементов, микропроцессоров и им подобных чипов;
• миниатюрные изделия, питающиеся от вторичной обмотки с напряжениями 12, 24 и 36 Вольт. Эти паяльные приспособления предназначаются для работы с радиодеталями в опасных и особо опасных условиях, где напряжение 220 Вольт недопустимо по технике безопасности;
• типовые паяльники на 220 Вольт, входящие в состав станций и подключаемые через трансформатор с целью обеспечения электрической развязки.

Различие этих изделий по питающему напряжению, в конечном счёте, сводится к подбору той же мощности, достаточной для производства паяльных работ определённой категории. Так для пайки компонентов типа BGA и SMD следует выбрать либо USB-паяльники, либо образцы изделий, питающиеся от трансформатора 12 Вольт. К этому перечню следует отнести термофены для пайки радиодеталей, специально рассчитанные по мощности и не причиняющие самим радиодеталям никакого вреда.

В случае пайки электронных плат применяют инфракрасные паяльные станции и специальные паяльные столы с подогревом.

По типу нагревательного элемента

В соответствии с ГОСТ все известные типы паяльных устройств по используемому в них способу нагрева рабочего жала разделяют на следующие

• спиральные (нагрев в них осуществляется посредством провода из нихрома);
• керамические паяльники с нагреваемым поверхностным слоем (без проволоки);
• паяльные устройства, работающие по принципу импульсного нагрева;
• образцы паяльников, оснащённые специальным индуктором.

Спиралевидные системы относятся к наиболее распространенному виду электрических нагревателей; они обеспечивают оптимальное соотношение по показателям цена и качество. При этом они не лишены одного очень существенного недостатка, состоящего в низкой скорости нагрева ножек радиодеталей.

В отличие от них керамические изделия отличаются сравнительно большей стоимостью и достаточно хрупки, но при этом они обеспечивают довольно быстрый нагрев тонкого медного стержня, и отлично подходят для пайки многих видов радиодеталей.

Импульсный же способ питания нагревательного элемента при относительной его дороговизне представляет собой оптимальное решение при необходимости выбора подходящего варианта. Этот метод включения обеспечивает быстрый выход паяльника в рабочий режим и хорошую защищённость его от любых механических воздействий.

⑦ Urijk MT-100

Рейтинг: 4.9 Цена: от 321.79 руб. до338.20 руб. Перейти в магазин Urijk МТ-100 – небольшая горелка-паяльник, компактные размеры которой позволяют поместить устройство даже в карман. Максимальная температура пламени – до 1300 градусов, температура горения – 450, работает от обычного газа – бутана. На одной заправке может проработать до 60 минут, заправляется как обычная зажигалка.

Пьезоэлектрический элемент отсутствует, так что для розжига используется обычная зажигалка или спички. Подходит для сварки и пайки плат электроники, ювелирных изделий и тому подобного.

Достоинства:

• компактные размеры;
• большое время работы на одной заправке;
• удобство использования;
• высокая температура пламени;
• портативность – не нужна розетка.

Недостатки:

нет контроллера остатка газа, так что за этим нужно следить визуально.

Купить на AliExpress.com

Важные параметры

Мощность и размер

Многие полагают, что чем больше и мощнее этот инструмент, тем лучше. Однако это не так. Если он требуется непосредственно для труб, то параметры мощности и размера должны быть одни, если для микросхем – то другими. Существуют модели с мощностью меньше 10 Вт и выше 500 Вт.

Рабочее напряжение

У самых популярных моделей рабочее напряжение составляет 6, 12, 36 и 220 Вольт. Конечно, лучше выбрать паяльник, работающий от электросети с мощностью в 220 В. Что касается безопасности, то рабочее напряжение в 36 В является оптимальным вариантом. Если требуется приобрести паяльник для дома с наименьшим напряжением, то придется приобретать и понижающий трансформатор.

Вид нагревательного элемента

Современные аппараты в основном выпускаются со встроенными спиралевидными нагревателями, которые представляют собой керамическую или слюдяную трубку с покрытием из проволоки, находящегося сверху. У некоторых моделей имеются и керамические нагреватели, однако, срок службы у них не слишком большой, а цена довольно высокая.

Форма жала

Существует большой выбор разнообразных жал. Лучше всего выбирать такой паяльник, у которого имеется возможность менять жало. В этом случае можно приобрести себе инструмент, независимо от того, будет он предназначаться для дома или для обработки микросхем.

Регулировка длины жала

Необходимо выбирать такие аппараты, у которых имеется подобная функция. Объясняется это тем, что через некоторое время припой начинает уничтожать жало, нанося зазубрины, уменьшая его в размерах и т. п.

Тип паяльника

Если не получается выбрать подходящий инструмент, лучше всего приобрести стержневые или импульсные модели.

Самым лучшим считается электрический паяльник. Он является универсальным и оптимально сочетает в себе все необходимые параметры.

На что обратить внимание при покупке паяльника?

Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, вставленного в оболочку из изоляционного материала, и рукоятки, выполненной из древесины или пластика. Рабочий наконечник (жало) предназначен для быстрого переноса тепла от источника к спаиваемой детали. При его изготовлении используют красную медь, которая хорошо выдерживает высокие температуры.

Мощность электрического паяльника

Мощность — наиболее важная характеристика прибора, учитываемая при подборе определенной модели аппарата, так как от нее непосредственно зависит температура нагрева рабочей поверхности. Для спаивания элементов небольших микросхем мы рекомендуем приобрести паяльник, мощность которого не превышает 25 Вт. При использовании более мощного прибора можно повредить микросхему. Спаивание толстых проводов лучше осуществлять паяльником с мощностью 40 Вт.

Материал и форма наконечника

Чтобы прибор служил долго, а спаивание деталей было качественным, рабочий наконечник должен обладать высокой теплопроводностью, способностью скапливать тепло, износоустойчивостью и защитной окислительной пленкой.

Наиболее подходящим материалом для рабочих наконечников считаются медные сплавы. Однако они имеют низкую износоустойчивость и подвергаются коррозии. Стальные и никелевые сплавы довольно прочные и коррозионностойкие, но отличаются очень низкой теплопроводностью. Учитывая эти факторы, современные производители используют для изготовления наконечников различные композитные материалы.

В некоторых моделях используется медное жало, покрытое никелем. Такие наконечники служат довольно долго, но имеют низкий показатель адгезии. Это является существенным недостатком, поскольку к жалу не прилипает расплавленный припой. Медные наконечники с серебряным покрытием стоят немного дороже, но не создают мастеру подобных проблем.

В последнее время производители устанавливают на электропаяльники металлические жала с керамическим покрытием. Они отличаются высокой теплопроводностью, теплоемкостью и не подвергаются коррозии. При работе с таким инструментом нет необходимости постоянно очищать жало.

Наконечники для паяльников выпускают в форме иглы, конуса или клина. Наиболее удобной считается клиновидное жало, которое можно использовать для различных работ. Оно быстрее других нагревается и хорошо держит припой.

Температурный регулятор

Существенным преимуществом современных паяльников является наличие регулятора температуры, который удобно использовать при частых сменах режимов пайки. Они стоят дороже обычных, однако при необходимости могут заменить несколько устройств. Уменьшение температуры целесообразно при работе с тонкими проводами, которые могут поправиться. С таким аппаратам удобно работать со сложными приборами и микросхемами, предполагающими пайку деталей различной толщины.

Материал ручки

Ручка электрического паяльника изготавливается из материала, способного выдерживать высокую температуру. Наиболее подходящим для этих целей считается дерево. Паяльники с деревянными ручками достаточно легкие и не портятся при нагревании. Модели с эбонитовыми ручками очень тяжелые и доставляют неудобства при работе, а с пластиковыми — часто перегреваются.

⑤ NEWACALOX SGY-005-EU 110 В/220 В

Рейтинг: 4.9 Цена: 1112.44 руб. Перейти в магазин NEWACALOX 110 В/220 В – паяльник-пистолет с мощностью 60 Вт и рабочей температурой жала до 400 градусов, для достижения которой нужно пару минут. Важная особенность модели – наличие системы автоматической подачи припоя, запускабщейся простым нажатием на курок. Может работать с припоем диаметром 0,8-1,2 мм.

Удобен в использовании при выполнении большого объема работ, так как им можно управлять одной рукой. В комплекте поставки есть оловоотсос и 2 антистатических пинцета, а также стартовый набор припоя в виде катушки. Есть две модификации – для европейских вилок (работает с напряжением 220 В) и вилкой стандарта США – 110 В.

Достоинства:

• используемое стандартное жало 900M можно заменять на другое;
• быстрый нагрев до максимальной температуры за 2-4 минуты;
• автоматическая подача припоя, наличие катушки в комплекте;
• возможность управления одной рукой;
• качественный керамический нагреватель, пластиковый корпус и прочная сборка.

Купить на AliExpress.com

⑥ CXG 936d

Рейтинг: 4.9 Цена: от 1115.07 руб. до2756.81 руб. Перейти в магазин CXG 936d – паяльник с системой стабилизации температуры и ее регулировкой, имеющий возможность калибровки. Отличается высоким качеством исполнения корпуса. Есть встроенный дисплей для отображения текущей температуры нагрева, регулировка выполняется от 80 до 450 градусов с шагом 1 с помощью двух кнопок по краям экрана.

Тип нагревателя – керамический, может работать с жалами маркировки 900M, для нагрева до максимальной температуры требуется до 20 секунд. Имеется качественная ручка, которая не греется и при длительной работе.

Достоинства:

• быстрый нагрев;
• запасные жала в комплекте;
• система термостабилизации, которая удерживает значение нагрева на заданном уровне в процессе работы;
• сохраняется последняя заданная температура;
• совместимость с любыми жалами серии 900М;
• качественный керамический нагреватель;
• наличие цифрового ЖК-дисплея;
• небольшое расстояние от ручки до жала, что позволяет лучше «ощущать» деталь;
• возможность калибровки температуры, не разбирая устройство;
• широкий диапазон температур.

Недостатки:

отсутствие подставки в комплекте.

Купить на AliExpress.com

Итог

Станций и паяльников десятки видов. И в целом для начинающих возможность быстро научиться профессиональной пайке на бюджетном оборудовании есть.

Что же выбрать

Для самых начинающих можно взять купить обычный нихромовый паяльник. Можно паять им платы, выпаивать детали, собирать радиоконструкторы. Доступен в любом хоз. магазине.
Научитесь обращаться с таким паяльником, ухаживать за жалом. Хватит на 10 часов практики. Можно паять самодельные печатные платы. А еще с таким простым нихромовым паяльником можно начать свой путь в ремонте электронике, например, перепайкой транзисторов и вышедших из строя электролитических конденсаторов.
Далее два варианта. Или сразу покупайте Т12, а потом к нему отдельно фен, или вместо Т12 Lukey 702 (или ее аналог). Эти два варианта закроют все ваши потребности в любительской (и даже профессиональной) пайке. Конечно лучше сразу взять Т12, поскольку у 702 и ее аналогов стоят уже морально устаревшие жала типа 900M, к которым нужно привыкнуть. Зато в комплекте паяльный фен, при помощи которого можно и микросхемы паять, и модули на смартфонах менять.

Можно ли собрать станцию или паяльник своими руками в домашних условиях

Сам паяльник навряд ли, а вот станцию — вполне себе, особенно нижний подогрев.
Можно менять прошивку, сделать голосовое управление, да что угодно. Даже сделать моддинг станции, поменяв цвет индикаторов температур. Но сделать именно самодельный фен, паяльник или жала — это уже нереально. Готовые варианты есть на любую цену и потребности. Что-то новое трудно сделать, особенно если у вас нет станка по обработке металла и нужных заготовок.
